Definición y concepto
La brújula fluxgate se define como un dispositivo electromagnético de construcción relativamente sencilla, diseñado específicamente para la detección precisa de campos magnéticos. Este instrumento no depende de la inercia mecánica tradicional, sino que utiliza principios de electromagnetismo para determinar la orientación. Su funcionamiento básico se basa en la interacción entre campos magnéticos externos y materiales ferromagnéticos, permitiendo una lectura directa y continua de la dirección magnética.
Componentes y estructura física

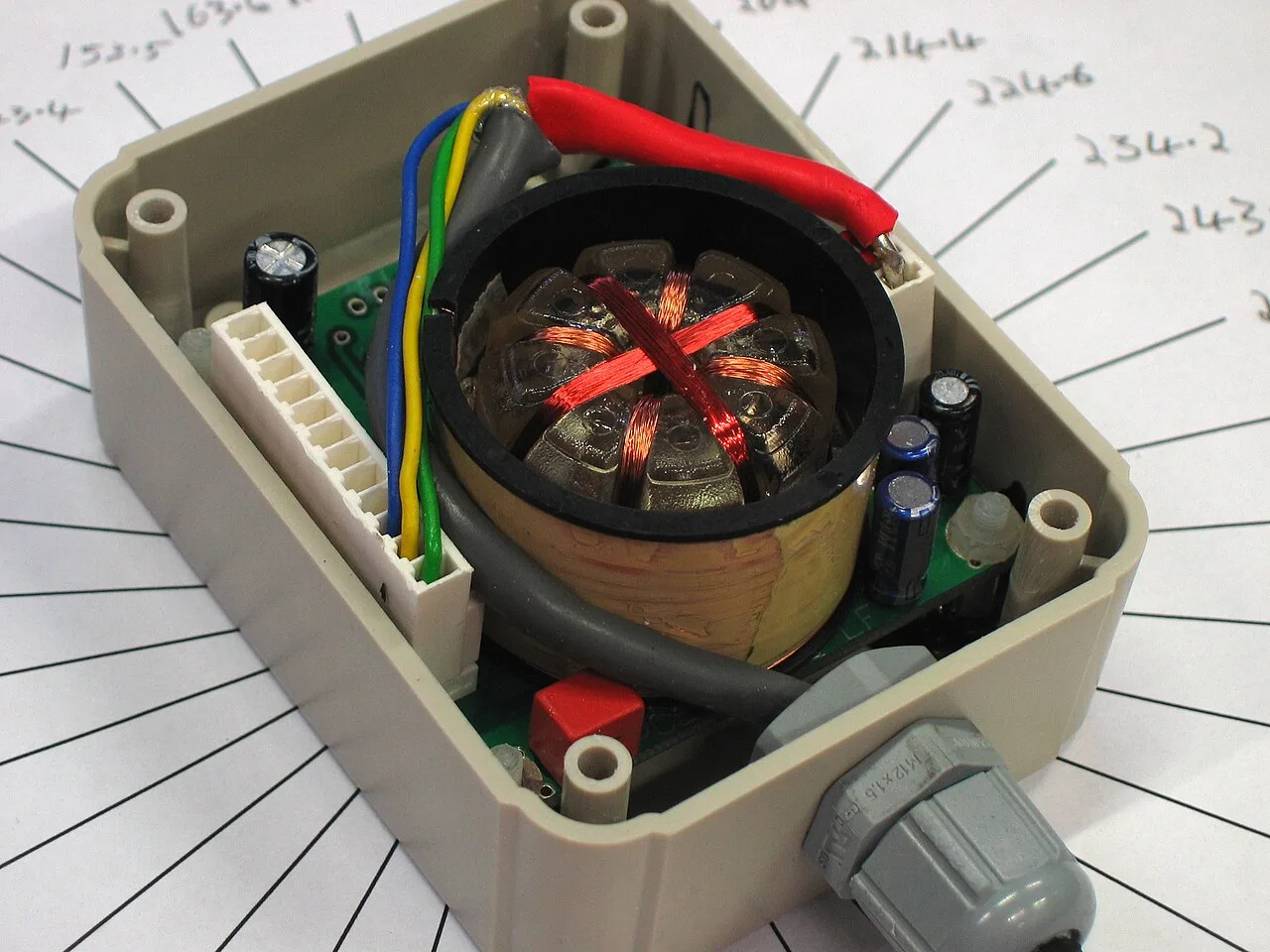

La arquitectura interna de la brújula fluxgate emplea dos o más pequeñas bobinas de alambre enrolladas alrededor de un núcleo de material magnético altamente permeable. Esta configuración es fundamental para su operación. El núcleo magnético actúa como el elemento sensible, mientras que las bobinas funcionan como transductores que convierten las variaciones del campo magnético en señales eléctricas medibles. La alta permeabilidad del material del núcleo permite que el campo magnético terrestre se concentre y se modifique de manera predecible dentro del dispositivo, facilitando la detección precisa.
Principio de detección y ventajas operativas
El propósito principal de este mecanismo es detectar directamente la dirección de la componente horizontal del campo magnético de la Tierra. A diferencia de la brújula magnética tradicional, que ofrece una lectura visual directa mediante una aguja flotante, la brújula fluxgate proporciona una salida en formato electrónico. Esta característica técnica ofrece ventajas significativas en entornos de navegación moderna. La señal electrónica puede digitalizarse y transmitirse fácilmente a otros sistemas a bordo, lo que permite visualizar la información de forma remota en pantallas digitales. Además, esta integración facilita el uso de la brújula mediante un piloto automático electrónico, el cual puede corregir el rumbo con mayor rapidez y precisión que la intervención humana directa sobre una aguja física.
Historia de la invención
El desarrollo histórico de la brújula fluxgate se sustenta en la evolución tecnológica del magnetómetro de puerta de flujo, un dispositivo fundamental en la medición electromagnética. La línea temporal de esta invención distingue claramente entre el descubrimiento físico del efecto y su aplicación práctica como instrumento de navegación autónomo, separados por un periodo de casi una década de refinamiento ingenieril.
El origen científico: Friedrich Förster y el magnetómetro (1937)
Los cimientos teóricos y experimentales de la tecnología fueron establecidos por el físico alemán Friedrich Förster. En 1937, Förster inventó el magnetómetro fluxgate, sentando las bases para la detección precisa de campos magnéticos mediante principios de saturación magnética. Este invento inicial no era aún una brújula completa en el sentido de la navegación directa, sino el sensor central capaz de cuantificar la intensidad y dirección del campo magnético circundante.
La contribución de Förster fue crucial porque demostró cómo el uso de núcleos magnéticos altamente permeables, sometidos a una corriente alterna de excitación, podía generar armónicos en las bobinas de inducción proporcionales al campo magnético externo. Este principio físico permitió pasar de la simple detección de polaridad a una medición analógica precisa, esencial para la posterior integración electrónica. El trabajo de 1937 marcó el punto de partida científico, transformando la permeabilidad magnética en una señal eléctrica utilizable.
La aplicación práctica: Bendix y la brújula fluxgate (1943)
Si bien el sensor existía, su integración en un dispositivo de navegación funcional requirió de la ingeniería aplicada de la industria aeroespacial estadounidense. En 1943, la División Eclipse-Pioneer de Bendix realizó la invención específica de la brújula fluxgate como dispositivo electromagnético completo para la navegación. Esta entidad corporativa fue responsable de traducir el principio físico de Förster en una herramienta operativa para pilotos y sistemas de control.
La versión desarrollada por Bendix empleaba dos o más pequeñas bobinas de alambre alrededor de un núcleo de material magnético altamente permeable, diseñadas específicamente para detectar directamente la dirección de la componente horizontal del campo magnético de la Tierra. Esta configuración permitía superar las limitaciones mecánicas de la brújula magnética tradicional. Al ser un dispositivo electromagnético simple en su concepto básico, ofrecía ventajas operativas significativas: la lectura se obtenía en formato electrónico, lo que facilitaba su digitalización y transmisión.
La invención de 1943 permitió que la información de rumbo pudiera visualizarse de forma remota y utilizarse mediante un piloto automático electrónico para corregir el rumbo con mayor precisión que los sistemas puramente mecánicos. La División Eclipse-Pioneer de Bendix consolidó así la transición de la brújula como instrumento visual local a un sensor de datos integrados en el sistema de navegación de la aeronave, estableciendo el estándar tecnológico que dominaría la navegación magnética electrónica durante décadas.
¿Cómo funciona la brújula fluxgate?
La brújula fluxgate opera como un dispositivo electromagnético diseñado para detectar directamente la dirección de la componente horizontal del campo magnético terrestre. A diferencia de los mecanismos tradicionales que dependen de la aguja magnética, este sistema emplea dos o más pequeñas bobinas de alambre dispuestas alrededor de un núcleo de material magnético altamente permeable. Esta configuración permite una interacción precisa con el campo magnético externo, traduciendo las variaciones en señales eléctricas medibles.
Mecanismo de detección
El funcionamiento se basa en la saturación magnética de los núcleos. Al aplicar una corriente alterna a las bobinas, los núcleos se saturan cíclicamente. Cuando está presente el campo magnético terrestre, la simetría de la saturación se ve alterada, generando armónicos en la señal de salida de las bobinas. Estos armónicos son proporcionales a la intensidad y dirección de la componente horizontal del campo. Este proceso de detección directa elimina la necesidad de partes móviles mecánicas complejas, reduciendo el desgaste y aumentando la fiabilidad del dispositivo.
Ventajas de la lectura electrónica
Una de las principales ventajas de este mecanismo sobre una brújula magnética convencional es que la lectura se obtiene en formato electrónico. Esta característica permite que la señal se digitalice y se transmita fácilmente a otros sistemas de navegación o instrumentos de a bordo. La información puede visualizarse de forma remota, facilitando la monitorización en cabinas de mando o estaciones de control. Además, la señal electrónica puede integrarse directamente con un piloto automático electrónico, permitiendo correcciones automáticas y precisas del rumbo sin intervención manual constante.
La capacidad de integración con sistemas electrónicos modernos hace de la brújula fluxgate una herramienta esencial en la navegación aérea, marina y espacial. Su diseño compacto y su fiabilidad la convierten en una opción preferente para aplicaciones donde la precisión y la transmisión de datos en tiempo real son críticas. El uso de materiales magnéticos de alta permeabilidad asegura una sensibilidad adecuada para detectar variaciones sutiles en el campo magnético terrestre.
Ventajas sobre la brújula magnética tradicional
La brújula fluxgate ofrece ventajas operativas significativas frente a la brújula magnética tradicional, derivadas principalmente de su naturaleza electromagnética. Mientras que la brújula magnética convencional depende de una aguja física alineada con el campo magnético terrestre, la brújula fluxgate detecta directamente la dirección de la componente horizontal del campo magnético de la Tierra mediante un mecanismo basado en bobinas y núcleos magnéticos. Esta diferencia fundamental permite que la lectura del rumbo se obtenga en formato electrónico, lo que transforma la forma en que la información de navegación es procesada y utilizada en diversos entornos técnicos.
Formato electrónico y digitalización
Una de las principales ventajas de este dispositivo es que la señal de salida es inherentemente electrónica. Esto significa que los datos de rumbo pueden digitalizarse con facilidad, facilitando su integración en sistemas de navegación modernos. A diferencia de la lectura visual directa requerida por la brújula magnética, la señal electrónica de la brújula fluxgate puede transmitirse fácilmente a otros instrumentos o unidades de procesamiento sin la necesidad de conversión mecánica adicional, reduciendo así la latencia y el error humano en la interpretación del rumbo.
Visualización remota y piloto automático
La capacidad de transmisión de la señal electrónica permite que el rumbo se visualice de forma remota. Esto es particularmente útil en aeronaves y embarcaciones donde el instrumento principal puede estar ubicado en un panel de instrumentos, mientras que copias de la lectura se muestran en pantallas adicionales o unidades de control. Además, esta característica es esencial para el funcionamiento del piloto automático electrónico. El sistema puede utilizar la señal de la brújula fluxgate para corregir el rumbo automáticamente, manteniendo la trayectoria deseada con una precisión y consistencia que superan a los mecanismos puramente mecánicos de las brújulas magnéticas tradicionales.
Desafíos técnicos y soluciones de estabilización
El funcionamiento preciso de la brújula fluxgate depende críticamente de su capacidad para aislar la componente horizontal del campo magnético terrestre. Dado que el dispositivo detecta directamente esta dirección mediante sus bobinas y núcleos magnéticos, cualquier inclinación del sensor introduce errores significativos al permitir que la componente vertical del campo influya en la lectura. Para mitigar este efecto, es fundamental mantener la matriz fluxgate lo más plana posible en relación con el horizonte local.
Mecanismos de estabilización física
La solución clásica a este desafío de orientación implica el uso de sistemas mecánicos de suspensión. Los cardanes, o anillos giratorios, permiten que el sensor mantenga su eje horizontal independientemente de los movimientos de roll y pitch de la plataforma que lo soporta. Esta configuración mecánica asegura que las bobinas permanezcan alineadas con el plano horizontal necesario para una detección precisa. En aplicaciones donde el espacio o la complejidad mecánica son factores limitantes, se emplea la suspensión de fluido. Este método utiliza un líquido de densidad adecuada para flotar el ensamblaje del sensor, proporcionando una estabilización pasiva que reduce la fricción y permite una respuesta más suave a los cambios de inclinación.
Errores dinámicos y amortiguación
Aunque la estabilización estática resuelve el problema de la inclinación constante, los movimientos dinámicos introducen desafíos adicionales. Al girar bruscamente o en condiciones de mar embravecido, la inercia del sensor y de los fluidos de suspensión puede causar oscilaciones que generan lecturas erróneas, conocidas como errores de inercia. Estos errores se manifiestan como fluctuaciones en la indicación del rumbo que no corresponden a cambios reales en el campo magnético. Para garantizar lecturas estables bajo estas condiciones, es necesaria una amortiguación efectiva.
La amortiguación puede lograrse mediante medios líquidos, donde la viscosidad del fluido en la suspensión disipa la energía cinética de las oscilaciones, o mediante soluciones electrónicas. La amortiguación electrónica procesa la señal de salida de las bobinas, aplicando filtros que suavizan las variaciones rápidas y no deseadas. Esta combinación de estabilización física y procesamiento de señal permite que la lectura electrónica del dispositivo se digitalice y transmita con precisión, facilitando su integración con pilotos automáticos electrónicos para la corrección del rumbo.
¿Qué es un magnetómetro fluxgate de 3 ejes?
Un magnetómetro fluxgate de tres ejes representa una evolución técnica significativa respecto a la configuración básica de brújula descrita previamente. Mientras que la brújula fluxgate tradicional detecta la dirección de la componente horizontal del campo magnético terrestre mediante bobinas y núcleos magnéticos, el dispositivo de tres ejes proporciona un vector de flujo tridimensional completo. Esta capacidad permite medir las componentes del campo magnético en tres direcciones ortogonales, ofreciendo una representación más rica de los datos electromagnéticos disponibles en el entorno de navegación.
Derivación del rumbo magnético e inmunidad a movimientos
La principal ventaja operativa de utilizar un magnetómetro de tres ejes reside en la forma en que se deriva el rumbo magnético. En lugar de depender de una lectura directa de la componente horizontal, el sistema calcula el rumbo a partir del flujo magnético en un plano perpendicular a la gravedad. Este enfoque geométrico es crucial para la navegación dinámica, ya que proporciona inmunidad contra el cabeceo y el balanceo de la plataforma de navegación.
Al proyectar el vector de flujo magnético en el plano horizontal definido por el vector de gravedad, el dispositivo puede distinguir entre los cambios reales en la dirección magnética y las alteraciones aparentes causadas por la inclinación física del vehículo o nave. Esto corrige limitaciones inherentes a las mediciones bidimensionales cuando la plataforma no permanece perfectamente nivelada.
Integración con sistemas electrónicos
Al igual que la brújula fluxgate básica, cuyo mecanismo ofrece lecturas en formato electrónico fácilmente digitalizables y transmisibles, el magnetómetro de tres ejes se integra naturalmente en sistemas de navegación modernos. La naturaleza electrónica de la señal permite su procesamiento por parte de pilotos automáticos electrónicos, que pueden corregir el rumbo con mayor precisión al tener acceso a los tres componentes del campo magnético y la referencia gravitatoria simultáneamente.
Esta configuración es particularmente útil en aplicaciones donde la estabilidad de la plataforma es variable, permitiendo que la dirección se visualice de forma remota con mayor fiabilidad que en sistemas que dependen exclusivamente de la componente horizontal sin corrección por inclinación. La tecnología mantiene los principios fundamentales de detección mediante núcleos magnéticos altamente permeables y bobinas, pero expande la dimensión de la medición para mejorar la robustez de la navegación electromagnética.
Integración con el girocompás
La integración de la brújula fluxgate con el girocompás representa una solución técnica fundamental en la navegación moderna, combinando las fortalezas de ambos sistemas para mitigar sus respectivas debilidades inherentes. Mientras que la brújula fluxgate detecta directamente la componente horizontal del campo magnético terrestre mediante bobinas y núcleos magnéticos, proporcionando una referencia direccional absoluta y estable a largo plazo, el girocompás ofrece una precisión superior en el corto plazo, siendo menos susceptible a las perturbaciones causadas por la aceleración y la escora del vehículo.
Complementariedad técnica y corrección de errores
La sinergia entre estos dispositivos es crítica en entornos dinámicos. El girocompás, al basarse en la inercia giroscópica, mantiene su orientación con gran estabilidad durante maniobras bruscas, pero puede sufrir desviaciones acumulativas a largo plazo. Por el contrario, la brújula fluxgate, aunque excelente para el rumbo verdadero a largo plazo, puede verse afectada por el balanceo y las vibraciones, especialmente en embarcaciones de acero donde las masas ferromagnéticas distorsionan el campo local. El uso de datos del giroscopio permite corregir estos errores de rumbo inducidos por el balanceo, una ventaja particularmente notable en latitudes altas donde la componente vertical del campo magnético aumenta, complicando la lectura de la componente horizontal detectada por el fluxgate.
Esta combinación permite que la lectura electrónica de la brújula fluxgate, que puede digitalizarse y transmitirse fácilmente, sea refinada por la estabilidad inercial del girocompás. El resultado es una señal de rumbo robusta, apta para ser utilizada por pilotos automáticos electrónicos para corregir la trayectoria con mayor precisión que cualquier sistema por separado. La capacidad de visualización remota y la integración con sistemas de navegación electrónica se benefician directamente de esta fusión de datos.
| Característica | Brújula Fluxgate | Girocompás |
|---|---|---|
| Principio de funcionamiento | Detección electromagnética (bobinas y núcleos) | Inercia giroscópica |
| Referencia direccional | Componente horizontal del campo magnético terrestre | Polos geográficos (inercia) |
| Estabilidad a largo plazo | Alta (referencia absoluta) | Media (posible deriva) |
| Respuesta a aceleración/escora | Susceptible (requiere corrección) | Alta precisión (estabilidad inercial) |
| Salida de datos | Electrónica/Digital | Mecánica/Electrónica |
| Aplicación principal en integración | Corrección de deriva a largo plazo | Estabilidad en maniobras y balanceo |
Aplicaciones en navegación y pilotaje automático
Las aplicaciones de la brújula fluxgate en la navegación moderna se fundamentan en su capacidad para proporcionar una lectura electrónica directa de la componente horizontal del campo magnético terrestre. A diferencia de la brújula magnética tradicional, que depende de la lectura visual de una aguja física, el mecanismo electromagnético de la brújula fluxgate permite la digitalización inmediata de los datos de rumbo. Esta característica técnica es esencial para la integración del dispositivo en sistemas de pilotaje automático electrónico, donde la precisión y la velocidad de actualización de la señal son críticas para la estabilidad del vehículo en movimiento.
Integración con pilotos automáticos electrónicos
El uso de la brújula fluxgate en pilotos automáticos electrónicos facilita la corrección automática del rumbo. Al convertir la dirección magnética en una señal eléctrica, el sistema de navegación puede procesar la información sin intervención humana directa. El piloto automático compara el rumbo actual, detectado por las bobinas y núcleos magnéticos del dispositivo, con el rumbo deseado ingresado en el sistema. Esta comparación permite ajustar las superficies de control o la orientación del vehículo para minimizar la desviación, manteniendo una trayectoria estable. La naturaleza electrónica de la lectura elimina errores de interpretación visual y permite respuestas más rápidas a las variaciones del campo magnético, mejorando la eficiencia del pilotaje en entornos dinámicos.
Visualización remota y transmisión de datos
La facilidad con la que la señal de la brújula fluxgate puede transmitirse permite la visualización remota de la dirección. Esto es particularmente útil en aeronaves, barcos y vehículos terrestres donde el instrumento de lectura puede estar ubicado lejos del punto de toma de datos o del operador principal. La señal digitalizada puede enviarse a pantallas de visualización, sistemas de registro de datos o unidades de control centralizadas. Esta capacidad de transmisión mejora la ergonomía de la cabina o la sala de máquinas, permitiendo que múltiples sistemas accedan a la misma fuente de verdad magnética. La integración en redes de datos a bordo facilita el monitoreo continuo y el diagnóstico de fallas, asegurando que la información de rumbo esté disponible en tiempo real para la toma de decisiones operativas.
Ejercicios resueltos
Ejercicio 1: Cálculo del rumbo magnético a partir de componentes
Un sistema de navegación mide las componentes del campo magnético terrestre en el plano horizontal. El sensor indica una componente norte-sur (Bx) de 22 µT y una componente este-oeste (By) de 10 µT. Calcule el rumbo magnético verdadero (θ) asumiendo que el norte magnético está alineado con el eje X positivo.
Resolución:
La dirección del campo magnético en el plano horizontal se determina mediante la función arcotangente de las componentes medidas. La fórmula general es:
θ = arctan ( B y B x )Sustituyendo los valores medidos por la brújula fluxgate:
θ = arctan ( 10 22 ) ≈ 24.2 °El rumbo magnético es de aproximadamente 24.2° al este del norte magnético. Este valor electrónico puede transmitirse directamente al piloto automático sin necesidad de lectura visual mecánica.
Ejercicio 2: Corrección de error de balanceo con giroscopio
Una aeronave vuela a un rumbo constante de 90° (Este). La brújula fluxgate indica 90°, pero el giroscopio de referencia indica 88°. Se sabe que la aeronave tiene un error de balanceo (deviación magnética interna) de +2° en el rumbo Este debido a la permeabilidad del núcleo magnético y las bobinas cercanas. Determine si la lectura de la brújula está corregida correctamente o si requiere ajuste adicional.
El error total de la brújula (Etotal) es la diferencia entre la lectura de la brújula (Lflux) y el rumbo verdadero de referencia (Rgiro):
E total = L flux - R giro E total = 90 ° - 88 ° = 2 °El error medido es de +2°. Dado que el error de balanceo conocido es de +2°, la desviación observada coincide con el error sistemático del dispositivo. Por lo tanto, la lectura de la brújula fluxgate refleja correctamente la influencia magnética interna. Para obtener el rumbo verdadero corregido, se debe restar el error de balanceo de la lectura cruda si el sistema no lo hace automáticamente, o aceptar que la diferencia de 2° es el margen de error instrumental aceptable en este escenario.
