Definición y concepto
La fijación externa es un procedimiento quirúrgico fundamental dentro del campo de la medicina y la traumatología, diseñado específicamente para el tratamiento de fracturas óseas y otras alteraciones estructurales del esqueleto. Este método de osteosíntesis se distingue por su configuración única, que implica el uso de un dispositivo mecánico situado fuera del cuerpo del paciente, el cual se conecta directamente al hueso afectado mediante elementos de fijación que atraviesan la piel.
Mecanismo de acción y componentes
El sistema de fijación externa se compone principalmente de un tutor rígido que permanece en el exterior del organismo. Este tutor actúa como una estructura de soporte que mantiene los fragmentos óseos en la posición anatómica deseada mientras el hueso experimenta el proceso de regeneración y curación de la fractura. La conexión entre el hueso y el tutor externo se logra a través de tornillos o agujas que son introducidos de manera transcutánea, es decir, que atraviesan la piel para alcanzar el tejido óseo subyacente.
Esta configuración permite que el componente externo sostenga firmemente los fragmentos óseos, proporcionando la estabilidad necesaria para la consolidación de la fractura. La naturaleza externa del dispositivo ofrece ventajas significativas en comparación con otros procedimientos de osteosíntesis, ya que permite un acceso más directo al sitio de la lesión y facilita la rápida estabilización de fracturas complejas.
Ventajas clínicas y consideraciones
La fijación externa es particularmente útil en casos de fracturas con múltiples fragmentos y en pacientes politraumatizados, donde la rapidez de la estabilización es crucial para el pronóstico general. Sin embargo, este procedimiento presenta inconvenientes inherentes a su diseño. El principal desafío clínico es la aparición de infecciones, las cuales pueden penetrar a través de las agujas o tornillos que atraviesan la piel, creando una vía directa para la entrada de patógenos hacia el sitio de la fractura.
¿Cuáles son las indicaciones clínicas de la fijación externa?
La fijación externa constituye una herramienta fundamental en la traumatología moderna, ofreciendo soluciones específicas para patologías óseas complejas donde otros métodos de osteosíntesis pueden resultar insuficientes o de mayor riesgo. Las indicaciones clínicas para este procedimiento se derivan directamente de las características mecánicas del dispositivo y de la necesidad de acceder al hueso sin sobrecargar los tejidos blandos circundantes. Su aplicación está justificada en escenarios donde la estabilidad inmediata es prioritaria para la supervivencia del paciente o para la preservación de la función del miembro afectado.
Indicaciones en traumatismos complejos y tejidos blandos
Una de las indicaciones más frecuentes es el tratamiento de fracturas expuestas graves. En estos casos, la piel se rompe y expone el hueso al medio ambiente, aumentando drásticamente el riesgo de infección. La fijación externa permite estabilizar el hueso mientras se realiza el manejo de los tejidos blandos, a menudo en dos tiempos quirúrgicos. Asimismo, en pacientes con quemaduras severas, la presencia de un dispositivo interno (como una placa o clavo) puede dificultar el acceso al hueso para el curado de la piel o la aplicación de injertos. El tutor externo deja el campo quirúrgico más libre, facilitando el manejo de la piel quemada alrededor de la fractura.
Aplicaciones en patología ósea y reconstrucción
Más allá del trauma agudo, la fijación externa es esencial en la elongación ósea, un proceso donde el hueso se divide y se estira gradualmente para ganar longitud. También se emplea tras grandes resecciones óseas por tumores, donde es necesario mantener la alineación mientras se incorpora un injerto o prótesis. La artrodesis, o fusión de articulaciones, y la corrección de deformidades angulares complejas son otras aplicaciones donde la precisión del ajuste del dispositivo externo ofrece ventajas significativas sobre la fijación interna tradicional.
| Tipo de Patología | Aplicación del Dispositivo |
|---|---|
| Fracturas expuestas graves | Estabilización rápida con acceso a los tejidos blandos |
| Quemaduras severas asociadas | Permite el curado de la piel sin obstrucción del dispositivo |
| Elongación ósea | Permite el ajuste gradual de la longitud del hueso |
| Grandes resecciones por tumores | Mantiene la alineación tras la pérdida de masa ósea |
| Artrodesis | Fusión articular con compresión ajustable |
| Corrección de deformidades angulares | Alineación precisa mediante ajuste del tutor rígido |
La selección de la fijación externa sobre otras técnicas depende de la evaluación integral del paciente, considerando tanto la estabilidad ósea requerida como el estado de los tejidos blandos. Su versatilidad la convierte en un pilar del tratamiento en politraumatizados y en la reconstrucción esquelética compleja.
Tipos de dispositivos y materiales
Principios generales y materiales de construcción
Los dispositivos de fijación externa se basan en el principio de transmitir fuerzas mecánicas desde el hueso hacia un marco rígido externo. La selección de los materiales que componen este marco es crítica para equilibrar la rigidez necesaria para la estabilización con el peso soportado por el paciente. Tradicionalmente, los metales diversos han sido los componentes predominantes debido a su resistencia estructural. El acero inoxidable y el titanio son ampliamente utilizados por su biocompatibilidad y resistencia a la fatiga, permitiendo que el dispositivo soporte las cargas dinámicas del miembro afectado sin deformarse significativamente.
Además de los metales, la ingeniería ortopédica ha incorporado materiales compuestos para optimizar el rendimiento del dispositivo. La fibra de carbono y el grafito son materiales destacados en este contexto. Estos materiales ofrecen una alta relación resistencia-peso, lo que resulta especialmente ventoso en miembros donde la movilidad es prioritaria. La fibra de carbono, en particular, presenta una excelente visibilidad radiológica, permitiendo una evaluación más clara de la consolidación ósea mediante radiografías sin la interferencia de la sombra metálica típica del acero o el titanio. El grafito también se emplea en componentes específicos para reducir el peso total del montaje.
Clasificación según la configuración del montaje
La configuración del dispositivo de fijación externa se adapta a la anatomía del miembro tratado y a la complejidad de la fractura. Los montajes monopolares son una configuración común, especialmente indicada para el miembro superior. En este tipo de montaje, los tornillos o agujas transcutáneas se conectan a una única barra o placa externa. Esta estructura es particularmente útil en la estabilización de fracturas del húmero, así como del cúbito y el radio. La simplicidad del montaje monopolar facilita el acceso a la herida y permite una rápida aplicación en la sala de quirófano, lo que es ventajoso en pacientes politraumatizados que requieren una estabilización rápida.

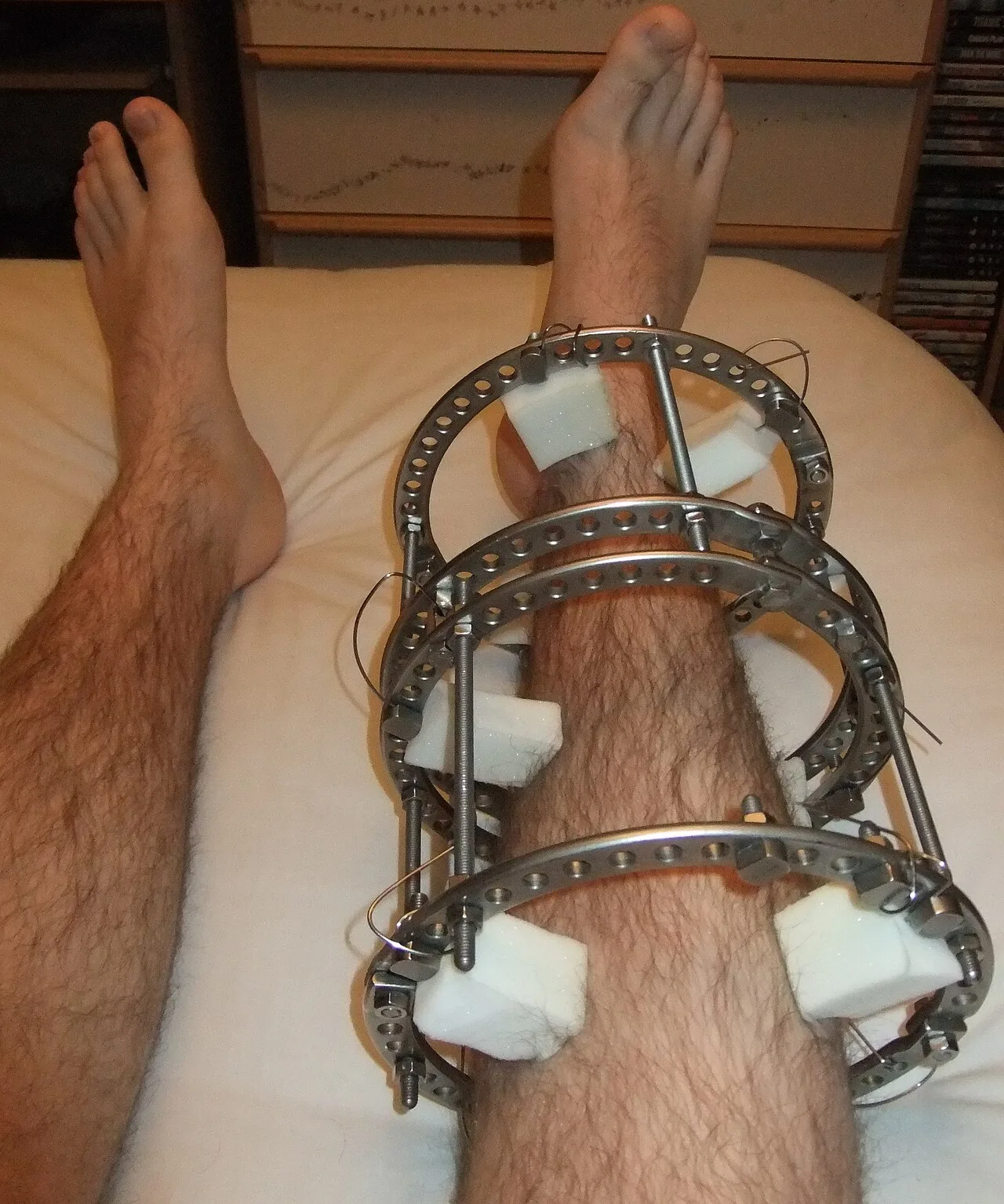

Para el miembro inferior, donde las cargas mecánicas son mayores y la precisión en la alineación es crucial, se utilizan frecuentemente dispositivos de múltiples anillos. Esta configuración permite un control tridimensional más preciso de los fragmentos óseos. Un ejemplo destacado de este tipo de dispositivos es el dispositivo de Gavriil Ilizarov, ampliamente reconocido por su eficacia en el tratamiento de fracturas complejas de la tibia. Este sistema utiliza anillos circulares conectados por varillas ajustables, lo que permite no solo la estabilización, sino también la elongación ósea y la corrección de deformidades angulares. La versatilidad del dispositivo de Ilizarov lo convierte en una herramienta fundamental en la artrodesis y en el tratamiento de fracturas expuestas graves, donde la necesidad de acceder al hueso y controlar la infección es prioritaria. La elección entre un montaje monopolar o de múltiples anillos depende de la evaluación clínica de la fractura, la localización anatómica y los objetivos terapéuticos específicos del paciente.
Ventajas frente a otros procedimientos de osteosíntesis
La fijación externa ofrece ventajas clínicas significativas en comparación con otros métodos de osteosíntesis, particularmente en contextos donde la velocidad de intervención y la accesibilidad del lecho óseo son determinantes para el pronóstico del paciente. Su diseño, basado en un tutor rígido situado fuera del organismo conectado mediante elementos transcutáneos, permite abordar limitaciones inherentes a la fijación interna, especialmente en escenarios de alta complejidad traumática.
Estabilización rápida en fracturas complejas
Una de las principales ventajas de este procedimiento es su capacidad para facilitar la rápida estabilización de fracturas óseas con múltiples fragmentos. En las fracturas multifragmentarias, la integridad del hueso se ve comprometida por la presencia de varios trozos óseos que requieren una alineación precisa para garantizar la curación adecuada. La fijación externa permite sostener estos fragmentos en posición mientras el hueso se regenera, ofreciendo una estabilidad mecánica inmediata sin la necesidad de una exposición quirúrgica extensa del foco de la fractura.
Esta característica es crucial porque reduce el tiempo quirúrgico necesario para lograr la estabilidad inicial. Al situar el componente externo fuera del organismo, se minimiza la manipulación directa de los tejidos blandos y del hueso en la zona de la lesión, lo que puede ser beneficioso para la preservación de la vascularización local y la posterior regeneración ósea. La conexión mediante tornillos o agujas que atraviesan la piel permite ajustar la posición de los fragmentos con precisión, asegurando que la alineación se mantenga durante las fases iniciales de la curación.
Utilidad en pacientes politraumatizados
La fijación externa se emplea con frecuencia en pacientes con traumatismos múltiples, conocidos como politraumatizados. En estos casos, la estabilidad hemodinámica del paciente puede ser frágil, y la necesidad de una intervención quirúrgica rápida es prioritaria para prevenir complicaciones sistémicas. La capacidad de la fijación externa para proporcionar una estabilización rápida la convierte en una herramienta valiosa en el manejo de estos pacientes complejos.
En el contexto de los traumatismos múltiples, el tiempo es un factor crítico. La fijación externa permite al equipo quirúrgico estabilizar las fracturas más urgentes con una intervención menos invasiva en comparación con otros procedimientos de osteosíntesis. Esto reduce la carga quirúrgica sobre el paciente, permitiendo que otros sistemas corporales afectados por el trauma reciban atención simultánea o secuencial con mayor eficiencia. La naturaleza del procedimiento, que utiliza un tutor rígido externo conectado mediante elementos transcutáneos, facilita una ejecución más ágil, lo que puede ser decisivo para mejorar los resultados clínicos en pacientes con múltiples lesiones concurrentes.
Además, la versatilidad de la fijación externa permite su uso en diversas situaciones clínicas más allá de las fracturas simples, como en fracturas expuestas graves, quemaduras severas, elongación ósea y artrodesis. Esta adaptabilidad refuerza su papel como una opción de tratamiento preferente en escenarios donde la rapidez y la eficacia en la estabilización son esenciales para el éxito del tratamiento y la recuperación del paciente.
¿Cuáles son los principales inconvenientes y riesgos?
El principal inconveniente de la fijación externa radica en la aparición de infecciones que penetran a través de las agujas o tornillos transcutáneos. Este riesgo inherente al procedimiento se debe a que el dispositivo establece una comunicación directa entre el medio externo y el hueso, creando una vía de entrada para los patógenos. La piel, que actúa como barrera protectora natural, es atravesada por estos elementos de fijación, lo que convierte cada punto de inserción en un potencial foco infeccioso.
Mecanismo de entrada de patógenos
La vía transcutánea representa un punto crítico porque permite que los microorganismos del entorno accedan directamente al lecho óseo. Las agujas o tornillos que atraviesan la piel mantienen un canal por el cual las bacterias pueden migrar desde la superficie cutánea hacia los tejidos profundos. Este proceso puede ocurrir tanto durante la fase inicial de la cirugía como en el periodo postoperatorio, especialmente si la herida de punción no se cierra adecuadamente alrededor del dispositivo.
Factores que influyen en la infección
La aparición de infecciones está relacionada con varios factores propios del procedimiento. El tipo de dispositivo utilizado, ya sea agujas o tornillos, influye en la superficie de contacto con los tejidos. Además, la duración del tiempo que el paciente permanece con el tutor rígido situado fuera del organismo afecta directamente a la probabilidad de que se desarrollen complicaciones infecciosas. Cuanto más prolongado sea el periodo de fijación externa, mayor será la exposición de los puntos de inserción a agentes patógenos.
Implicaciones clínicas
Las infecciones que penetran a través de las agujas o tornillos pueden afectar la evolución del tratamiento de las fracturas óseas. En pacientes con traumatismos múltiples o en aquellos que presentan fracturas expuestas graves, el riesgo de infección se ve incrementado por la condición general del paciente y la complejidad de la lesión. Las quemaduras severas también representan un escenario donde la barrera cutánea está comprometida, lo que facilita aún más la entrada de patógenos a través de los puntos de fijación.
El componente externo que sostiene los fragmentos óseos en posición mientras el hueso se regenera debe mantenerse limpio y protegido para minimizar este riesgo. La aparición de infecciones puede complicar la curación de la fractura y requerir intervenciones adicionales para controlar la proliferación de patógenos en la zona afectada. Este inconveniente debe ser sopesado frente a las ventajas que ofrece la fijación externa en la rápida estabilización de fracturas complejas.
Ejercicios resueltos
Caso 1: Estabilización en paciente politraumatizado
Se presenta un paciente con traumatismos múltiples, incluyendo una fractura compleja de la tibia con múltiples fragmentos óseos. El objetivo clínico es lograr una rápida estabilización para facilitar el manejo general del paciente. Según los principios descritos, la fijación externa es la opción indicada debido a su capacidad para estabilizar rápidamente fracturas con múltiples fragmentos en pacientes politraumatizados.
El procedimiento implica la colocación de un tutor rígido fuera del organismo, conectado al hueso mediante tornillos o agujas transcutáneas. Este montaje sostiene los fragmentos óseos en posición mientras el hueso se regenera. La elección se basa en la ventaja de facilitar la rápida estabilización, crucial en el contexto de traumatismos múltiples donde el tiempo quirúrgico y la estabilidad inmediata son factores determinantes para el pronóstico del paciente.
Caso 2: Fractura expuesta con quemadura severa
Un paciente presenta una fractura expuesta del húmero acompañada de quemaduras cutáneas severas en la región afectada. La integridad de la piel está comprometida, lo que dificulta el uso de otros métodos de osteosíntesis. La indicación de fijación externa se fundamenta en su utilidad en fracturas expuestas graves y quemaduras severas.
El dispositivo externo permite el acceso a la herida y la gestión de la piel dañada sin interferencia directa del aparato de fijación. Se utiliza un montaje que mantiene los fragmentos óseos en posición correcta mediante la conexión transcutánea. Aunque el principal inconveniente es la aparición de infecciones a través de las agujas o tornillos que atraviesan la piel, la necesidad de estabilizar la fractura en presencia de lesiones cutáneas graves hace de esta técnica la opción descrita como adecuada para estos escenarios específicos.
Consideraciones clínicas generales
En ambos casos, la decisión de emplear fijación externa responde a las indicaciones específicas de tratamiento de fracturas óseas y otras alteraciones. El uso de un tutor rígido situado fuera del organismo permite una estabilización efectiva. Es fundamental considerar el riesgo de infección, ya que las agujas o tornillos atraviesan la piel, creando una vía de entrada potencial para patógenos. Sin embargo, las ventajas de la rápida estabilización en fracturas complejas y la capacidad de manejar lesiones asociadas como quemaduras o fracturas expuestas justifican su aplicación en estos contextos clínicos definidos.
Aplicaciones prácticas en traumatología compleja
La fijación externa representa una herramienta fundamental en el manejo de la traumatología compleja, superando el rol de simple estabilización temporal para convertirse en un dispositivo definitivo o de transición estratégica en escenarios anatómicos difíciles. Su capacidad para sostener los fragmentos óseos desde el exterior permite acceder a zonas de lesión que de otro modo quedarían comprometidas por la presencia de un tutor interno rígido.
Manejo de grandes resecciones y defectos óseos
En situaciones que implican grandes resecciones, como aquellas derivadas de tumores óseos o infecciones crónicas extensas, la fijación externa ofrece ventajas mecánicas significativas. Al situar el componente rígido fuera del organismo, se minimiza la compresión de los tejidos blandos circundantes, lo cual es crítico cuando la cobertura cutánea ya está comprometida por la cirugía oncológica o por la inflamación postquirúrgica. Este enfoque permite mantener la longitud y el eje del miembro afectado mientras se realiza la reconstrucción, ya sea mediante injertos óseos, trasplantes de hueso o la colocación de prótesis, sin que el dispositivo interfiera con el lecho de implantación o con la vascularización local necesaria para la cicatrización.
Corrección de deformidades angulares y elongación
La versatilidad del sistema de tornillos o agujas transcutáneas conectadas al tutor rígido facilita la manipulación precisa de la estructura ósea. En la corrección de deformidades angulares complejas, la fijación externa permite ajustes graduales y controlados, lo que resulta esencial para alinear los ejes mecánicos del hueso durante su regeneración. Esta capacidad de ajuste dinámico es particularmente útil en la elongación ósea, donde se busca no solo unir los fragmentos, sino también modificar la longitud del hueso para compensar defectos preexistentes o adquiridos. La estabilidad proporcionada por el tutor externo sostiene la tensión necesaria para estimular la formación de nuevo tejido óseo en la zona de la fractura o de la osteotomía, asegurando que la curación ocurra en la posición anatómica deseada.
