Geometría molecular angular

Definición y concepto

La geometría molecular angular es un concepto fundamental en la química estructural que describe la disposición espacial específica de los electrones en torno al átomo central de ciertas moléculas. Este término se utiliza para caracterizar aquellas estructuras moleculares donde los átomos no se alinean en una línea recta, sino que forman un ángulo definido, dando lugar a una configuración que comúnmente se denomina en forma de V. Esta nomenclatura alternativa refleja visualmente la disposición de los enlaces químicos respecto al núcleo central, destacando la curvatura característica que distingue a estas moléculas de otras geometrías más lineales o planas.

Base teórica: La teoría VSEPR

La definición precisa de esta geometría se fundamenta en la teoría de la repulsión de los pares de electrones de la capa de valencia, conocida por sus siglas en inglés como VSEPR. Según este modelo teórico, la geometría de una molécula está determinada por la distribución de los pares de electrones en la capa de valencia del átomo central, los cuales tienden a separarse lo máximo posible para minimizar las fuerzas de repulsión electrostática entre sí. La geometría angular corresponde específicamente a las moléculas clasificadas como AX2E1 o AX2E2 dentro de esta nomenclatura.

En este sistema de clasificación, la letra A representa el átomo central, X representa los átomos enlazantes y E representa los pares de electrones no enlazantes (también llamados pares solitarios o libres). Por lo tanto, una molécula de tipo AX2E1 posee dos pares de electrones enlazantes y un par no enlazante, mientras que una molécula de tipo AX2E2 cuenta con dos pares de electrones enlazantes y dos pares no enlazantes. Es esta presencia de uno o dos pares de electrones no enlazantes lo que ejerce una fuerza de repulsión adicional sobre los pares enlazantes, obligándolos a alejarse de la línea recta y creando el ángulo característico de la forma en V.

Prevalencia en las estructuras moleculares

La geometría molecular angular no es una excepción rara, sino que constituye una de las configuraciones más comunes en la química. Esto se debe a la existencia de un número significativo de moléculas que presentan estas dos estructuras electrónicas específicas (AX2E1 y AX2E2). La predominancia de esta geometría se observa en diversos compuestos químicos esenciales, donde la interacción entre los pares de electrones enlazantes y los pares libres determina propiedades físicas y químicas clave, como la polaridad de la molécula. Comprender esta disposición espacial es, por tanto, crucial para predecir el comportamiento de numerosas sustancias en reacciones químicas y en estados de agregación diversos.

Fundamentos de la teoría VSEPR

La teoría de la repulsión de los pares de electrones de la capa de valencia, conocida internacionalmente como teoría VSEPR, constituye el marco teórico fundamental para comprender la disposición espacial de los electrones en las moléculas. Esta teoría postula que la geometría de una molécula está determinada por la necesidad de minimizar las repulsiones electrostáticas entre los pares de electrones que rodean al átomo central. En el contexto específico de la geometría molecular angular, el análisis VSEPR permite predecir con precisión la forma en forma de V que adoptan ciertas estructuras moleculares.

Definición de pares de electrones

Para aplicar correctamente la teoría VSEPR, es esencial distinguir entre los dos tipos principales de pares de electrones que influyen en la forma molecular. Los pares de electrones enlazantes son aquellos que se comparten entre el átomo central y los átomos adyacentes, formando los enlaces químicos que sostienen la estructura básica de la molécula. Estos pares tienden a alinearse a lo largo del eje que une los núcleos atómicos.

Por otro lado, los pares no enlazantes, también conocidos como pares solitarios o libres, son aquellos electrones que pertenecen al átomo central pero que no participan directamente en la formación de enlaces con otros átomos. Aunque no conectan átomos entre sí, estos pares ejercen una fuerza de repulsión significativa sobre los demás pares electrónicos, influyendo decisivamente en los ángulos de enlace y en la geometría resultante.

Aplicación a las estructuras AX2E1 y AX2E2

La notación AX2E1 y AX2E2 es una herramienta clave dentro del modelo VSEPR para clasificar las moléculas que presentan geometría angular. En esta notación, 'A' representa el átomo central, 'X' representa los átomos enlazantes y 'E' representa los pares de electrones no enlazantes. Las moléculas de tipo AX2E1 poseen dos pares de electrones enlazantes y un par no enlazante, mientras que las de tipo AX2E2 cuentan con dos pares de electrones enlazantes y dos pares no enlazantes.

Según la teoría VSEPR, la interacción entre estos pares determina la disposición final. La presencia de uno o dos pares no enlazantes ejerce una mayor repulsión que los pares enlazantes, lo que comprime los ángulos de enlace y da lugar a la característica forma angular o en forma de V. Esta explicación teórica sustenta por qué la geometría molecular angular es predominante, dada la existencia de numerosas moléculas que se ajustan a estas dos estructuras electrónicas específicas.

¿Qué son las configuraciones AX2E1 y AX2E2?

La notación AX₂E₁ y AX₂E₂ constituye el lenguaje estándar dentro de la teoría de la repulsión de los pares de electrones de la capa de valencia (VSEPR) para describir la disposición espacial de los electrones en moléculas que presentan una geometría angular o en forma de V. Este sistema de nomenclatura permite predecir la estructura molecular analizando la cantidad de pares de electrones enlazantes y no enlazantes que rodean al átomo central.

Significado de la notación VSEPR

En el modelo VSEPR, cada letra representa un componente específico de la estructura electrónica de la molécula. La letra A designa al átomo central, que actúa como el núcleo de la disposición geométrica. La letra X representa a los átomos enlazados al centro, es decir, aquellos que comparten pares de electrones con el átomo central mediante enlaces covalentes. Finalmente, la letra E corresponde a los pares de electrones no enlazantes, también conocidos como pares solitarios, que residen en la capa de valencia del átomo central pero no participan directamente en el enlace con otros átomos.

La combinación de estos elementos determina la geometría resultante. Para las configuraciones que dan lugar a una forma angular, se analizan específicamente los casos donde hay dos átomos enlazados (X₂) y una variación en la cantidad de pares solitarios (E₁ o E₂). Esta distinción es crucial porque la presencia de uno o dos pares no enlazantes modifica la repulsión electrónica y, por ende, la forma final de la molécula.

Diferencias entre AX₂E₁ y AX₂E₂

La configuración AX₂E₁ se caracteriza por tener dos pares de electrones enlazantes y un solo par no enlazante en el átomo central. Esta disposición implica que la repulsión entre los pares electrónicos no es idéntica a la de una molécula lineal perfecta, ya que el par solitario ejerce una fuerza de repulsión que empuja a los enlaces, creando un ángulo menor que el ideal de una disposición trigonal plana, aunque la geometría electrónica subyacente puede variar según el número total de dominios. Por otro lado, la configuración AX₂E₂ presenta dos pares de electrones enlazantes y dos pares no enlazantes. En este caso, la presencia de dos pares solitarios genera una repulsión más intensa, lo que suele resultar en un ángulo de enlace aún más cerrado en comparación con la configuración anterior, manteniendo la característica forma en V o angular.

La siguiente tabla compara estas dos configuraciones fundamentales que definen la geometría molecular angular:

Comprender estas diferencias es esencial para predecir las propiedades físicas y químicas de las moléculas, ya que la disposición espacial de los electrones influye directamente en la polaridad, la reactividad y las interacciones intermoleculares. Ambas configuraciones son predominantes en la química debido a la gran cantidad de moléculas que presentan estas estructuras electrónicas específicas.

Características estructurales

La geometría molecular angular, frecuentemente referida como geometría en forma de V, se define estrictamente por la disposición espacial de los átomos en moléculas que siguen las configuraciones electrónicas AX2E1 o AX2E2 según la teoría de repulsión de los pares de electrones de la capa de valencia (VSEPR). Esta nomenclatura no es arbitraria; refleja directamente la arquitectura electrónica subyacente, donde el símbolo 'A' representa el átomo central, 'X' a los dos átomos enlazantes y 'E' a los pares de electrones no enlazantes (o pares solitarios) que ocupan posiciones específicas alrededor del núcleo central.

Configuraciones electrónicas AX2E1 y AX2E2

La presencia de uno o dos pares no enlazantes es el factor determinante que modifica la disposición ideal de los electrones, dando lugar a la forma angular. En el modelo AX2E1, la molécula posee dos pares de electrones enlazantes y un solo par no enlazante. En el modelo AX2E2, la estructura se compone de dos pares de electrones enlazantes y dos pares no enlazantes. En ambos casos, la teoría VSEPR establece que los pares de electrones tienden a separarse lo máximo posible para minimizar la repulsión electrostática, pero la influencia de los pares solitarios sobre los pares enlazantes varía según la cantidad de estos últimos.

La distinción entre tener un par (E1) o dos pares (E2) no enlazantes afecta directamente la magnitud del ángulo de enlace entre los átomos X-A-X, aunque en ambos escenarios la proyección geométrica de los núcleos atómicos resulta en una figura abierta, distinta de una línea recta. La geometría angular es considerada una de las más predominantes en la química molecular debido a la amplia existencia de especies químicas que presentan estas dos estructuras electrónicas específicas. Esta prevalencia se debe a que muchos elementos comunes, al formar dos enlaces simples, retienen uno o dos pares de electrones libres en su capa de valencia, estabilizando así la configuración angular.

Origen de la denominación 'en forma de V'

El término 'en forma de V' describe visualmente la trayectoria que siguen los tres núcleos atómicos principales (los dos átomos enlazantes y el átomo central). A diferencia de una geometría lineal, donde los tres átomos se alinearían en un solo eje con un ángulo de enlace de 180 grados, la presencia de los pares no enlazantes 'empuja' a los enlaces hacia abajo o hacia los lados, creando un ángulo agudo o obtuso que recuerda a la letra mayúscula V. Esta forma no es simplemente estética; es la consecuencia directa de la repulsión ejercida por los pares de electrones no enlazantes, que ocupan más espacio alrededor del átomo central que los pares enlazantes, forzando a los átomos X a aproximarse entre sí más de lo que lo harían en ausencia de dichos pares solitarios.

¿Por qué es predominante esta geometría?

La geometría molecular angular representa una de las configuraciones espaciales más frecuentes en la química de compuestos simples y complejos. Su predominancia no es aleatoria, sino que surge directamente de la versatilidad de las estructuras electrónicas que la definen. Según la teoría de la repulsión de los pares de electrones de la capa de valencia, conocida como VSEPR, esta forma en V se produce específicamente en moléculas de tipo AX2E1 y AX2E2. La existencia de numerosas moléculas que adoptan cualquiera de estas dos estructuras electrónicas específicas es la razón fundamental por la que esta geometría es considerada predominante en el estudio de la disposición espacial de los electrones.

Base estructural de la frecuencia observada

La teoría VSEPR establece que la forma de una molécula está determinada por la disposición de los pares de electrones en la capa de valencia del átomo central, buscando minimizar las fuerzas de repulsión entre ellos. En el caso de la geometría angular, se requiere la presencia de dos pares de electrones enlazantes y uno o dos pares no enlazantes. Esta condición estructural es sorprendentemente común en la naturaleza química debido a la variedad de átomos que poseen configuraciones electrónicas que favorecen esta distribución.

Las moléculas de tipo AX2E1 poseen dos pares enlazantes y un solo par solitario, lo que genera una disposición triangular plana de los dominios electrónicos, resultando en una forma angular con un ángulo de enlace ligeramente menor a 120 grados debido a la mayor repulsión del par solitario. Por otro lado, las moléculas de tipo AX2E2 cuentan con dos pares enlazantes y dos pares no enlazantes, derivando de una geometría electrónica tetraédrica. En este caso, los dos pares solitarios ejercen una repulsión significativa sobre los pares enlazantes, comprimiendo el ángulo de enlace a valores cercanos a 109,5 grados, aunque a menudo ligeramente menores.

Diversidad de compuestos con configuración angular

La razón por la que esta geometría es predominante radica en la abundancia de elementos que forman compuestos con estas configuraciones AX2E1 y AX2E2. Muchos elementos de los grupos principales de la tabla periódica, como el oxígeno, el azufre y el cloro, forman fácilmente moléculas diatómicas o triatómicas que cumplen con estos requisitos electrónicos. La capacidad de estos átomos para formar enlaces simples o dobles mientras mantienen pares de electrones no enlazantes permite una gran diversidad de compuestos que comparten esta misma disposición espacial básica.

Esta variedad de moléculas con estructuras electrónicas específicas contribuye a que la geometría angular sea un concepto central en la comprensión de la forma molecular. Al estudiar la disposición de los electrones en el espacio en torno a estas moléculas, se observa que la forma en V aparece recurrentemente en diferentes contextos químicos, desde moléculas inorgánicas simples hasta grupos funcionales en compuestos orgánicos más complejos. La predicción de esta geometría mediante la teoría VSEPR permite a los químicos anticipar propiedades físicas y químicas, como la polaridad y la reactividad, basándose en la disposición espacial de los electrones.

En resumen, la predominancia de la geometría molecular angular se explica por la frecuencia con la que las moléculas adoptan las estructuras electrónicas AX2E1 o AX2E2. La combinación de dos pares de electrones enlazantes con uno o dos pares no enlazantes crea una configuración energética favorable que se repite en una amplia gama de compuestos químicos, haciendo de esta forma en V una de las geometrías más observadas y estudiadas en la química molecular.

Ejemplos prácticos

La clasificación de moléculas bajo la geometría angular se fundamenta en la presencia de dos átomos enlazantes y uno o dos pares de electrones no enlazantes en el átomo central, según el modelo VSEPR. Esta disposición espacial genera una estructura en forma de V, donde los ángulos de enlace varían dependiendo de la repulsión ejercida por los pares solitarios. A continuación, se presentan ejemplos representativos de las dos configuraciones electrónicas principales: AX2E1 y AX2E2.

Moléculas de tipo AX2E1

En las moléculas con configuración AX2E1, el átomo central posee dos pares de electrones enlazantes y un solo par de electrones no enlazantes. Un ejemplo clásico de esta estructura es el óxido de nitrógeno (NO2). En esta molécula, el nitrógeno actúa como átomo central, enlazado a dos átomos de oxígeno. La presencia del par solitario en el nitrógeno ejerce una repulsión sobre los pares enlazantes, lo que resulta en un ángulo de enlace ligeramente menor que el ángulo ideal de una geometría trigonal plana. Esta configuración es fundamental para comprender el comportamiento electrónico de óxidos de metales de transición y no metales del grupo 15.

Moléculas de tipo AX2E2

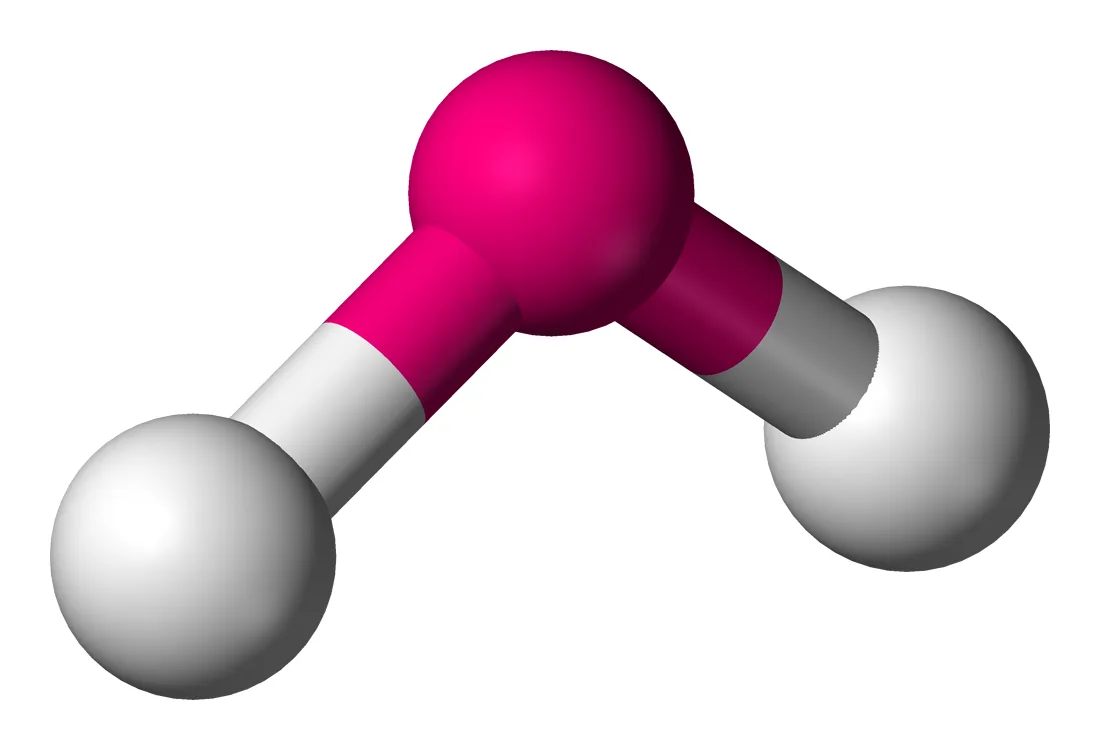

La configuración AX2E2 es quizás la más reconocida dentro de las geometrías angulares, caracterizada por dos pares de electrones enlazantes y dos pares no enlazantes en el átomo central. El agua (H2O) es el ejemplo paradigmático de esta estructura. El átomo de oxígeno central se enlaza con dos átomos de hidrógeno, mientras que dos pares de electrones permanecen como pares solitarios. La repulsión entre estos dos pares no enlazantes es mayor que la repulsión entre los pares enlazantes, lo que comprime el ángulo de enlace H-O-H a aproximadamente 104.5 grados, desviándose del ángulo tetraédrico ideal de 109.5 grados.

Otro ejemplo importante de la configuración AX2E2 es el sulfuro de hidrógeno (H2S). Similar al agua, el azufre actúa como átomo central con dos pares de electrones enlazantes hacia los átomos de hidrógeno y dos pares solitarios. Sin embargo, debido a la mayor distancia entre los pares de electrones en el azufre comparado con el oxígeno, el ángulo de enlace en el H2S es ligeramente menor que en el H2O, destacando la influencia del tamaño atómico en la geometría molecular. Estas moléculas son predominantes en la química debido a la abundancia de elementos con estas estructuras electrónicas específicas.

Ejercicios resueltos

El análisis de la geometría molecular angular se fundamenta en la aplicación sistemática de la teoría VSEPR (Repulsión de Pares de Electrones de la Capa de Valencia). Esta teoría predice la disposición espacial de los átomos en una molécula basándose en la minimización de la repulsión entre los pares de electrones alrededor del átomo central. Para determinar si una molécula presenta una geometría angular, es necesario identificar si su configuración electrónica corresponde a los tipos AX2E1 o AX2E2, caracterizados por poseer dos pares de electrones enlazantes y uno o dos pares no enlazantes, respectivamente.

Ejercicio 1: Análisis de la molécula de dióxido de azufre (SO2)

Se solicita determinar la geometría molecular del dióxido de azufre, considerando el azufre como átomo central. El azufre pertenece al grupo 16 y posee 6 electrones de valencia. Cada átomo de oxígeno aporta 2 electrones al enlace sigma (o se considera que forma un doble enlace que cuenta como una región de densidad electrónica simple en el modelo básico VSEPR para la forma general). Al formar dos enlaces con los átomos de oxígeno, el azufre utiliza 2 de sus electrones de valencia (en una simplificación de enlace simple para contar regiones) o se considera la estructura de resonancia donde hay dos regiones de enlace. Sin embargo, el método estándar de conteo de pares es: electrones de valencia del central (6) + electrones aportados por ligandos (2 oxígenos x 1 electrón cada uno si se considera enlace simple inicial, o simplemente contar regiones). Una forma más directa es observar que el azufre tiene 6 electrones de valencia. Forma dos enlaces dobles (en la estructura de Lewis más estable con cargas formales mínimas) o un doble y un simple. En cualquier caso, hay dos regiones de densidad electrónica enlazante. Los electrones restantes forman un par solitario. Así, tenemos 2 pares enlazantes y 1 par no enlazante. Esto corresponde a la notación AX2E1. Según la teoría VSEPR, esta configuración genera una geometría molecular angular.

Ejercicio 2: Análisis de la molécula de agua (H2O)

Se analiza la molécula de agua para verificar su clasificación geométrica. El oxígeno es el átomo central y pertenece al grupo 16, con 6 electrones de valencia. Se enlaza con dos átomos de hidrógeno, cada uno aportando 1 electrón al enlace. El número total de electrones de valencia alrededor del oxígeno es de 6 (del O) + 2 (de los H) = 8 electrones, lo que equivale a 4 pares de electrones. De estos 4 pares, 2 forman enlaces con los hidrógenos (pares enlazantes) y los otros 2 permanecen en el oxígeno como pares solitarios (pares no enlazantes). Esta distribución se representa con la notación AX2E2. La presencia de dos pares enlazantes y dos pares no enlazantes resulta en una disposición espacial donde los átomos forman un ángulo menor que el tetraédrico ideal, caracterizando una geometría molecular angular o en forma de V.

Ejercicio 3: Diferenciación entre AX2E1 y AX2E2

Se pide comparar el ozono (O3) y el agua (H2O) para distinguir entre los dos tipos de geometría angular. Para el ozono, el átomo de oxígeno central tiene 6 electrones de valencia. Forma enlaces con dos oxígenos terminales. La estructura de Lewis muestra un doble enlace y un enlace simple (con resonancia), dejando un par de electrones solitarios en el átomo central para completar el octeto y minimizar la carga formal. Esto da lugar a 2 regiones de enlace y 1 par solitario, es decir, AX2E1. Para el agua, como se determinó anteriormente, la configuración es AX2E2. Ambas moléculas presentan una geometría molecular angular, pero el ángulo de enlace difiere debido a la diferente cantidad de pares no enlazantes que ejercen repulsión sobre los pares enlazantes. El agua (AX2E2) tiene un ángulo de aproximadamente 104.5°, mientras que el ozono (AX2E1) tiene un ángulo de aproximadamente 117°. Ambos casos confirman que la geometría angular es predominante debido a la existencia de numerosas moléculas con estas estructuras electrónicas específicas.
