Máquina de vapor de Watt es una evolución fundamental de la máquina de vapor atmosférica, desarrollada por el inventor escocés James Watt a finales del siglo XVIII. Esta innovación tecnológica no fue una creación ex nihilo, sino una mejora crítica sobre los diseños anteriores de Thomas Savery y Thomas Newcomen, que padecían de una eficiencia térmica limitada debido a la necesidad de enfriar el cilindro principal durante cada ciclo. La contribución clave de Watt fue la introducción del condensador separado, un dispositivo que permitía mantener el cilindro a una temperatura más constante, reduciendo drásticamente el consumo de carbón y haciendo viable el uso del vapor en una gama más amplia de aplicaciones industriales y de transporte.
El desarrollo de esta máquina estuvo estrechamente ligado a la asociación comercial entre Watt y el empresario Matthew Boulton, bajo la firma Boulton & Watt. Juntos, perfeccionaron el diseño con innovaciones mecánicas como el movimiento rotativo y el mecanismo de doble efecto, lo que transformó la máquina de ser un simple elevador de agua en una fuente de potencia continua y versátil. Estas mejoras fueron determinantes para impulsar la Revolución Industrial, permitiendo la mecanización de la producción textil, la minería y, posteriormente, la locomoción ferroviaria y marítima, consolidando al vapor como la fuerza motriz dominante durante más de un siglo.
Definición y concepto
La máquina de vapor de Watt, frecuentemente referida en la literatura técnica e histórica como la máquina de vapor de Boulton y Watt, representa un hito fundamental en la ingeniería mecánica y la termodinámica aplicada. Se define como la primera máquina de vapor práctica de la historia, un estatus que le otorgó un papel central como una de las fuerzas impulsoras de la Revolución Industrial. A diferencia de sus predecesoras, que sufrían de ineficiencias termodinámicas significativas, este diseño estableció un nuevo estándar de fiabilidad y economía energética que permitió la expansión masiva de la maquinaria industrial más allá de los límites geográficos inmediatos de los yacimientos de carbón.
Contexto histórico y desarrollo técnico
El desarrollo de este dispositivo fue un proceso extenso y meticuloso. James Watt trabajó en el diseño de forma esporádica entre los años 1763 y 1775. Este periodo de investigación no habría alcanzado su madurez comercial sin el apoyo financiero y empresarial de Matthew Boulton, cuya colaboración fue determinante para transformar el prototipo en un producto industrial viable. La asociación entre el ingeniero y el fabricante dio nombre a la máquina, reflejando la simbiosis necesaria entre la innovación técnica y la gestión comercial durante la era industrial temprana.
La innovación técnica central que distinguió a la máquina de Watt fue la introducción del condensador separado. Esta modificación estructural permitió que el cilindro principal del motor mantuviera una temperatura más constante, mientras que el vapor se condensaba en una cámara adyacente. El resultado fue una reducción drástica en el consumo de combustible, que se estimó en aproximadamente un 75% en comparación con las máquinas de vapor anteriores, como la máquina de Newcomen. Esta eficiencia energética fue tan significativa que se convirtió en la base del modelo de negocio de la empresa: las licencias de uso se concedían calculándose sobre la cantidad de combustible que cada máquina lograba economizar en relación con los diseños anteriores.
Legado y evolución del diseño
La máquina de vapor de Watt no fue un producto estático. James Watt continuó desarrollando y refinando el diseño a lo largo de su vida, introduciendo mejoras mecánicas cruciales. Entre estas innovaciones se encuentran los diseños de doble efecto, que permitían aprovechar la presión del vapor en ambos lados del pistón, y varios sistemas ingeniosos para convertir el movimiento alternativo en movimiento rotativo. Específicamente, Watt introdujo el movimiento paralelo y el engranaje sol y planeta, mecanismos que facilitaron la integración de la máquina de vapor en una variedad más amplia de aplicaciones industriales, desde las telarías hasta los molinos.
El impacto de este diseño fue tan profundo que el término "máquina de vapor" llegó a convertirse prácticamente en sinónimo de la configuración ideada por Watt. La dominancia de su diseño fue tal que transcurrieron muchos años antes de que otros diseños significativamente nuevos comenzaran a reemplazar o competir eficazmente con la arquitectura establecida por Watt y Boulton. Su legado perdura no solo en la mecánica de las máquinas, sino en la estructura misma de la producción industrial moderna.
Antecedentes: Las limitaciones de Savery y Newcomen
Antes del diseño de James Watt, la tecnología de la máquina de vapor ya había experimentado dos etapas fundamentales de desarrollo, cada una con limitaciones inherentes que condicionaban su eficiencia y aplicación industrial. Estas precedentes sentaron las bases sobre las cuales se construiría la innovación posterior.
La máquina de vapor de Savery
La máquina de vapor de Savery, presentada en 1698, fue una de las primeras intentos prácticos de utilizar el vapor para bombear agua. Este dispositivo operaba bajo un principio directo de condensación del vapor dentro del mismo cilindro donde se generaba, lo que resultaba en un alto consumo de combustible. Una de sus principales limitaciones era su capacidad de profundidad, restringida a aproximadamente 7,5 metros, lo que reducía su versatilidad en minas más profundas o en sistemas de bombeo más extensos.
La máquina de vapor de Newcomen
Posteriormente, la máquina de vapor de Newcomen, introducida en 1712, mejoró significativamente la capacidad de bombeo, alcanzando profundidades superiores a 45 metros. Esta máquina, conocida como motor atmosférico, fue capaz de reemplazar a aproximadamente 500 caballos en términos de fuerza motriz, convirtiéndose en una opción más robusta para las minas de carbón. Sin embargo, su ineficiencia residía en el enfriamiento continuo del cilindro, lo que provocaba un consumo elevado de combustible en comparación con las necesidades reales de trabajo realizado.
| Característica | Máquina de Savery (1698) | Máquina de Newcomen (1712) |
|---|---|---|
| Año de introducción | 1698 | 1712 |
| Profundidad máxima | 7,5 m | >45 m |
| Principio de funcionamiento | Condensación directa en el cilindro | Motor atmosférico |
| Limitación principal | Alto consumo de combustible | Ineficiencia por enfriamiento del cilindro |
¿Cómo funciona el condensador separado de Watt?
El condensador separado representa la innovación central que distinguió la máquina de vapor de James Watt de sus predecesores, particularmente la máquina de Newcomen. Desarrollado entre 1763 y 1775 con el apoyo de Matthew Boulton, este mecanismo permitió reducir el consumo de combustible en aproximadamente un 75%. El principio técnico se basa en la separación física entre el cilindro principal, donde actúa el pistón, y el espacio donde el vapor se condensa para crear el vacío necesario para el movimiento.
Principio de funcionamiento y ciclo térmico
En las máquinas anteriores, el vapor se condensaba directamente dentro del cilindro mediante la inyección de agua fría. Este proceso enfriaba repetidamente las paredes del cilindro y el pistón, obligándolos a recalentarse en cada ciclo, lo que generaba una pérdida significativa de calor. Watt resolvió este problema al introducir el vapor en el cilindro a través de una válvula y, una vez que el pistón había completado su carrera, abría una válvula de admisión hacia un segundo recipiente: el condensador separado.
Al entrar el vapor en el condensador, este se enfriaba rápidamente, creando un vacío parcial. La presión atmosférica actuaba entonces sobre el otro lado del pistón (o el vapor de alta presión en modelos posteriores), empujándolo hacia abajo. Para mantener el vacío, una bomba de aire extraía el vapor condensado y el aire residual del condensador. Este sistema permitía que el cilindro principal mantuviera una temperatura más constante, reduciendo drásticamente la inercia térmica del sistema.
Parámetros técnicos del ciclo de condensación
La eficiencia del condensador dependía de mantener una temperatura óptima para la condensación sin enfriar excesivamente el cilindro. Los datos técnicos indican que la temperatura del condensador se mantenía entre 30 y 45 °C. La presión dentro del condensador variaba entre 0,04 y 0,1 bar, dependiendo de la eficiencia del vacío generado. La relación de agua inyectada en el condensador era aproximadamente siete veces el volumen del vapor introducido, lo que aseguraba una condensación rápida y eficiente.
| Parámetro técnico | Valor típico |
|---|---|
| Temperatura del condensador | 30 – 45 °C |
| Presión en el condensador | 0,04 – 0,1 bar |
| Relación agua/vapor | 7:1 |
| Reducción de consumo de combustible | Aproximadamente 75% |
Además del condensador, Watt introdujo mejoras complementarias como la camisa de vapor, que envolvía el cilindro para mantener su temperatura, y sistemas de sellado mejorados para reducir las fugas de vapor. Estas innovaciones, junto con el movimiento paralelo y el engranaje sol y planeta para lograr movimiento rotativo, consolidaron la máquina de Watt como un motor clave de la Revolución Industrial. El diseño se convirtió en sinónimo de máquina de vapor, y su configuración básica permaneció dominante durante muchos años antes de ser reemplazada por diseños significativamente nuevos.
Desarrollo histórico y asociación con Matthew Boulton
Colaboración entre Watt y Boulton
El desarrollo de la máquina de vapor práctica fue el resultado de una colaboración fundamental entre el inventor James Watt y el empresario Matthew Boulton. Watt trabajó en el diseño de manera intermitente entre los años 1763 y 1775, periodo durante el cual Boulton proporcionó el apoyo financiero y empresarial necesario para llevar el prototipo a la producción en serie. Esta asociación fue crucial para transformar un invento técnico en un producto comercial exitoso, sentando las bases de lo que se conocería como la máquina de vapor de Boulton y Watt.
Desafíos de fabricación y solución técnica
Uno de los principales obstáculos técnicos para la eficiencia de las primeras máquinas de vapor era la precisión en la fabricación de los cilindros. Las imperfecciones en el acabado del cilindro provocaban fugas de vapor, lo que reducía drásticamente la potencia del motor. Este problema se resolvió significativamente en 1774 gracias a John Wilkinson, quien aplicó su máquina perforadora de cañones de cañón para producir cilindros con un acabado interior mucho más preciso. Esta mejora mecánica permitió un sellado más efectivo del pistón, optimizando el rendimiento general del sistema.
Comercialización y modelo de negocio
La máquina de vapor de Watt se introdujo oficialmente en el mercado en 1776, marcando el inicio de su expansión como una fuerza impulsora clave de la Revolución Industrial. Los primeros motores comerciales se instalaron en ubicaciones estratégicas como Tipton, Willey y Stratford-le-Bow. El éxito de estos primeros modelos se debió en gran medida a la innovación del condensador separado, que permitía reducir el consumo de combustible en aproximadamente un 75% en comparación con las máquinas de vapor anteriores.
Basándose en esta ventaja competitiva, Boulton y Watt establecieron un modelo de negocio único. En lugar de vender las máquinas a un precio fijo, concedían licencias a los propietarios de las fábricas basándose en la cantidad de combustible que la máquina lograba economizar. Este enfoque permitió una rápida adopción de la tecnología, especialmente en regiones mineras como Cornualles, donde los motores comenzaron a operar a gran escala hacia 1777. La efectividad de este sistema consolidó a la máquina de Watt como el estándar de la industria durante décadas.
Innovaciones mecánicas: Movimiento rotativo y doble efecto
Las innovaciones mecánicas introducidas por James Watt fueron fundamentales para transformar la máquina de vapor de un dispositivo de bombeo lineal en un motor versátil capaz de impulsar la maquinaria de fábrica. Una de las mejoras más significativas fue el desarrollo de sistemas para lograr movimiento rotativo, lo que permitió que las máquinas de vapor pudieran accionar ruedas, ejes y correas en diversas industrias. Entre estos sistemas se encuentra el engranaje sol y planeta, introducido en 1781, que convirtió el movimiento alternativo del pistón en un giro continuo, facilitando la integración de las máquinas de Watt en molinos, telares y otros equipos industriales.
Movimiento paralelo y regulación
Otro avance clave fue el movimiento paralelo, un mecanismo de barras y articulaciones que permitía mantener la conexión entre el pistón y el eje de rotación con una trayectoria casi lineal, mejorando la eficiencia y reduciendo el desgaste mecánico. Además, Watt incorporó el regulador centrífugo, que ajustaba automáticamente la admisión de vapor según la velocidad del motor, estabilizando el rendimiento y facilitando el control en entornos industriales con demandas variables de potencia.
Límites técnicos y eficiencia
A pesar de estos avances, la máquina de vapor de Watt presentaba ciertas limitaciones inherentes a su diseño. Operaba principalmente bajo presión atmosférica, lo que restringía la expansión del vapor a una relación de aproximadamente 1:2, limitando así la eficiencia termodinámica. Los cálculos teóricos indican que la eficiencia de estas máquinas oscilaba entre un 6,4 % y un 10,6 %, cifras considerables para la época pero insuficientes para maximizar el aprovechamiento energético en comparación con diseños posteriores. Estas restricciones impulsaron futuras innovaciones, como las máquinas de doble efecto y los sistemas de alta presión, que ampliarían el alcance de la tecnología de vapor en las décadas siguientes.
Relevancia histórica y legado industrial
La máquina de vapor de James Watt y Matthew Boulton se consolidó como una de las fuerzas impulsoras fundamentales de la Revolución Industrial. Al convertirse en la primera máquina de vapor práctica, este dispositivo transformó la estructura económica y tecnológica de la época. El diseño permitió ahorrar mucho combustible en comparación con las máquinas anteriores, lo que generó un modelo de negocio innovador basado en la concesión de licencias según la cantidad de combustible que se podía economizar. Esta eficiencia energética fue crítica para la expansión industrial.
Liberación de las limitaciones geográficas
Antes de la adopción masiva del diseño de Watt, la producción industrial estaba fuertemente atada a la ubicación de fuentes de agua para las ruedas hidráulicas. La máquina de vapor liberó a las fábricas de estas limitaciones geográficas, permitiendo la concentración de la mano de obra y la maquinaria en centros urbanos y cerca de los yacimientos de carbón. Esto facilitó la creación de la ciudad industrial moderna y optimizó las cadenas de suministro.
La Fundición Soho y la producción en serie
El apoyo de Matthew Boulton fue esencial para la comercialización del invento. Juntos, establecieron la Fundición Soho, que se convirtió en un centro de excelencia en la fabricación mecánica. En Soho, las máquinas se producían con una precisión sin precedentes, lo que mejoraba la fiabilidad y la vida útil de los motores. Esta capacidad de producción permitió escalar la tecnología más allá de los prototipos iniciales, abriendo el mercado a sectores como la minería y la textil.
Innovaciones técnicas y movimiento rotativo
James Watt nunca dejó de desarrollar la máquina de vapor, introduciendo mejoras continuas para adaptar el motor a diversas necesidades industriales. Entre sus contribuciones técnicas se encuentran los diseños de doble efecto y varios sistemas para lograr producir el movimiento rotativo a partir de sus máquinas. Específicamente, Watt introdujo el movimiento paralelo y el engranaje sol y planeta, mecanismos ingeniosos que permitieron convertir el movimiento alternativo del pistón en un giro continuo, esencial para accionar las ruedas de las fábricas.
Legado y sinónimo de tecnología
El impacto del diseño de Watt fue tan profundo que se convirtió en sinónimo de máquina de vapor durante décadas. Pasaron muchos años antes de que otros diseños significativamente nuevos comenzaran a reemplazar la configuración que ideó. Su influencia perduró en la ingeniería mecánica, estableciendo estándares de eficiencia y diseño que guiaron el desarrollo energético durante gran parte del siglo XIX. El legado de Watt y Boulton sigue siendo un ejemplo clásico de la colaboración exitosa entre la invención técnica y la gestión comercial.
Máquinas conservadas y museos

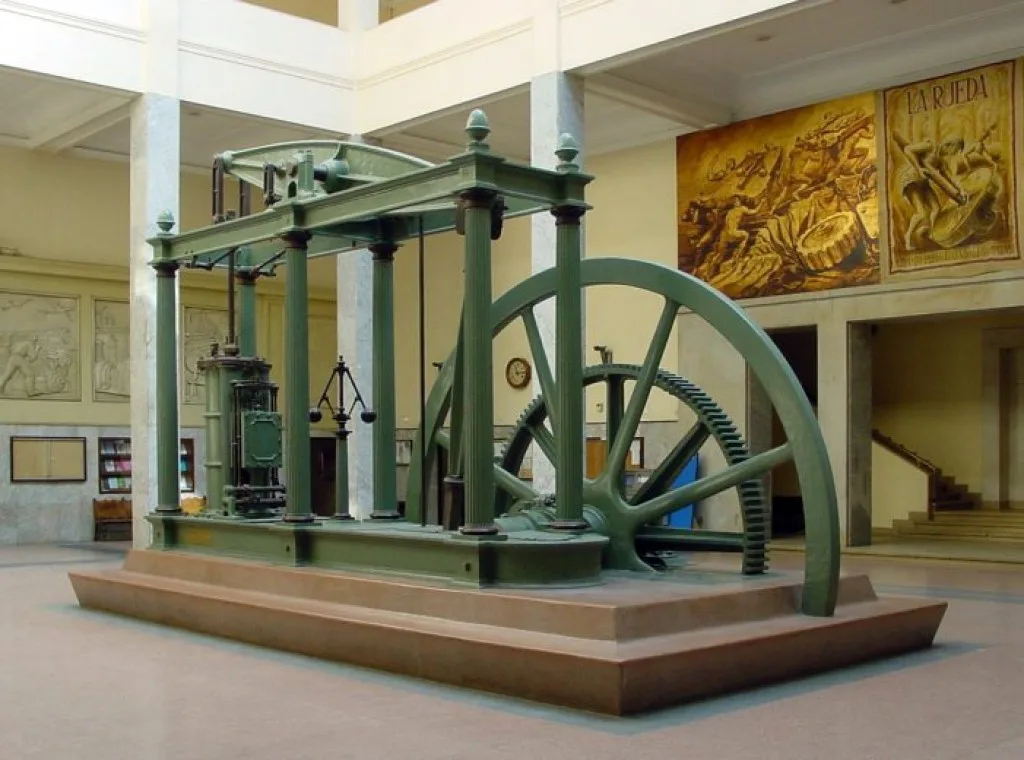

El legado de la máquina de vapor de James Watt y Matthew Boulton se conserva a través de varios ejemplares históricos que ilustran la evolución técnica del diseño durante la Revolución Industrial. Estos motores, que incluyen tanto unidades originales como réplicas fieles, permiten analizar las mejoras mecánicas introducidas por Watt, como el condensador separado y los sistemas para lograr movimiento rotativo.
Motores históricos conservados
Existen varios motores originales de finales del siglo XVIII y principios del siglo XIX que permanecen en funcionamiento o en estado de conservación notable. Estos ejemplares demuestran la durabilidad del diseño y su impacto en la industria temprana.
| Motor | Año de fabricación | Ubicación actual |
|---|---|---|
| Old Bess | 1777 | Birmingham |
| Motor Smethwick | 1779 | Smethwick |
| Motor Whitbread | 1785 | Londres |
| Motor de Bowyer Street | 1796-1854 | Londres (trasladado en 1929) |
| Motor de Crofton | 1812 | Crofton |
| Motor de 1817 | 1817 | Birmingham |
El motor conocido como Old Bess, fabricado en 1777, es uno de los ejemplares más antiguos conservados. Ubicado en Birmingham, este motor representa una de las primeras implementaciones comerciales del diseño de Watt. El Motor Smethwick, de 1779, se encuentra en su localidad de origen, ofreciendo una visión directa de la aplicación industrial temprana.
El Motor Whitbread, datado en 1785, se conserva en Londres. Otro ejemplar importante es el Motor de Bowyer Street, que operó entre 1796 y 1854 antes de ser trasladado a su ubicación actual en Londres en 1929. Este motor ilustra la larga vida útil de las máquinas de vapor bien mantenidas.
El Motor de Crofton, fabricado en 1812, es notable por su conservación en Crofton. Asimismo, existe un motor de 1817 conservado en Birmingham, que muestra las variaciones en el diseño a principios del siglo XIX.
Réplicas y reconstrucciones
Además de los motores originales, existen réplicas que ayudan a comprender el funcionamiento mecánico de las máquinas de Watt. Una réplica significativa fue creada por Henry Ford en 1932. Esta reconstrucción permite visualizar la configuración técnica de las máquinas de vapor de la época, complementando el estudio de los ejemplares originales.
Desarrollos recientes y aplicaciones modernas
El diseño clásico de la máquina de vapor de Watt ha experimentado un renacimiento en la ingeniería térmica moderna, específicamente para la recuperación de calor residual a temperaturas medias. Este interés se centra en rangos de 100 a 150 °C, donde los ciclos termodinámicos tradicionales pierden eficiencia. La configuración de Watt ofrece ventajas operativas significativas en estos contextos, destacando el uso del agua como fluido de trabajo principal. Esto elimina la necesidad de fluidos orgánicos complejos y costosos, reduciendo la presión de operación y simplificando la mecánica del sistema en comparación con otras tecnologías emergentes.
Comparación con el ciclo orgánico de Rankine
La tecnología de expansión de Watt se posiciona como una alternativa competitiva al ciclo orgánico de Rankine (ORC). Mientras que el ORC requiere selectores específicos de fluidos orgánicos para optimizar la entalpía, la máquina de vapor de Watt mantiene la simplicidad del agua como medio termodinámico. Esta característica reduce la complejidad del circuito cerrado y los costos de mantenimiento. La baja presión requerida permite el uso de materiales más ligeros y reduce las pérdidas por fugas, factores críticos en instalaciones industriales con espacio limitado. La robustez mecánica del diseño original se traduce en una mayor vida útil en entornos con vibraciones constantes.
Investigación académica y modelos experimentales
La Universidad de Southampton ha liderado investigaciones recientes que cuantifican el potencial de esta tecnología. Los estudios teóricos indican eficiencias máximas de hasta 17,4% en condiciones óptimas de expansión. En pruebas prácticas, se han registrado eficiencias reales del 11%, demostrando la viabilidad del sistema para aplicaciones de pequeña escala. En 2016, se probó exitosamente un modelo experimental de 25 vatios, validando los parámetros de diseño a escala reducida. Este prototipo sirvió como base para proyectos posteriores, incluyendo el desarrollo de un motor de 2 kW destinado a aplicaciones industriales específicas. Estos avances confirman que el legado de Watt sigue siendo relevante para la optimización energética contemporánea.
Preguntas frecuentes
¿Cuál fue la principal innovación de James Watt en la máquina de vapor?
La innovación principal fue la introducción del condensador separado. Antes de Watt, el cilindro de la máquina de Newcomen se enfriaba y calentaba constantemente, lo que desperdiciaba mucha energía. El condensador de Watt permitía que el vapor se condensara en una cámara adyacente, manteniendo el cilindro más caliente y mejorando significativamente la eficiencia térmica.
¿Por qué la asociación con Matthew Boulton fue crucial para el éxito de la máquina de Watt?
James Watt era un inventor y hombre de negocios, pero carecía de los recursos financieros y la capacidad de producción masiva que ofrecía Matthew Boulton. Boulton aportó el capital, la fábrica de Soho y la experiencia comercial para fabricar, patentar y vender las máquinas, lo que permitió que la tecnología de Watt se extendiera rápidamente por la industria británica y europea.
¿Qué significa que una máquina de vapor sea de "doble efecto"?
Una máquina de vapor de doble efecto utiliza la presión del vapor para empujar el pistón en ambas direcciones: hacia arriba y hacia abajo. En las máquinas anteriores de efecto simple, el vapor empujaba el pistón en una dirección y la gravedad o un contrapeso lo regresaba. El doble efecto duplicaba la potencia por ciclo y permitía un movimiento más suave y continuo, ideal para el movimiento rotativo.
¿Cómo se convirtió el movimiento lineal del pistón en movimiento rotativo?
Para convertir el movimiento de vaivén del pistón en un giro continuo, Watt desarrolló el "mecanismo de la paralela" (sun and planet gear o parallel motion). Este sistema mecánico traducía el movimiento lineal del pistón en un movimiento circular, lo que permitió acoplar la máquina de vapor directamente a las ruedas de las fábricas y, más tarde, a las ruedas de las locomotoras y los barcos.
¿Qué limitaciones tenían las máquinas de Savery y Newcomen que Watt resolvió?
Las máquinas de Savery y Newcomen eran ineficientes porque el cilindro principal se enfriaba al inyectar agua para condensar el vapor y se calentaba al entrar el nuevo vapor. Este ciclo constante de enfriamiento y calentamiento consumía gran cantidad de carbón. Además, la máquina de Newcomen era principalmente de efecto simple, lo que limitaba su velocidad y potencia. Watt resolvió el problema del enfriamiento con el condensador separado y aumentó la potencia con el doble efecto.
Resumen
La máquina de vapor de Watt representa un hito tecnológico clave en la historia de la ingeniería, superando las limitaciones de eficiencia de los diseños anteriores de Savery y Newcomen mediante la introducción del condensador separado. Esta innovación, combinada con el desarrollo del movimiento rotativo y el mecanismo de doble efecto, transformó el vapor en una fuente de potencia versátil y eficiente. El éxito comercial de esta tecnología, impulsado por la asociación entre James Watt y Matthew Boulton, fue fundamental para acelerar la Revolución Industrial, permitiendo la expansión de las fábricas, la minería y el transporte. Su legado perdura en los museos y en los fundamentos de la termodinámica aplicada.
