Definición y concepto
En el ámbito de la óptica geométrica, una cáustica se define rigurosamente como la envolvente de los rayos de luz que han sido reflejados o refractados por una superficie curva o un objeto específico. Este concepto geométrico describe la estructura formada cuando múltiples rayos luminosos, tras interactuar con una interfaz curvada, convergen o se agrupan de manera tal que forman una frontera nítida de iluminación. La definición también abarca la proyección de dicha envolvente de rayos sobre otra superficie receptora, lo que permite observar el patrón de luz concentrada en planos distintos al de la fuente o del reflector.
Geometría de la envolvente y tangencia
La formación de una cáustica está intrínsecamente ligada a la propiedad de tangencia. Los rayos de luz individuales son tangentes a la curva que constituye la cáustica, lo que significa que cada rayo toca la superficie de la envolvente en un punto específico sin cruzarla de manera transversal inmediata en ese instante. Esta condición de tangencia determina la frontera de la envolvente de rayos, creando lo que se conoce como una curva de luz concentrada. En las representaciones visuales, las cáusticas pueden identificarse tanto como los trozos de luz más intensos como sus bordes brillantes característicos, donde la densidad de los rayos alcanza su máximo valor antes de dispersarse nuevamente.
Singularidades y puntos de cúspide
Las formas geométricas resultantes de las cáusticas presentan características topológicas distintivas, siendo las más notables los puntos singulares de tipo cúspide. Estas singularidades aparecen donde la curvatura de la envolvente se vuelve infinita o donde la dirección del rayo cambia abruptamente en relación con la superficie proyectada. La presencia de cúspides es un rasgo común en las cáusticas generadas por superficies simples, contribuyendo a la complejidad visual de los patrones de luz. La estructura de estas singularidades es fundamental para entender cómo la luz se concentra en regiones específicas, creando las áreas de alta intensidad lumínica que definen el fenómeno.
Implicaciones físicas y ejemplos
La concentración de luz en la cáustica tiene consecuencias físicas directas, ya que puede llegar a generar suficiente energía térmica para quemar superficies expuestas. Este efecto se debe a la alta densidad de energía luminosa acumulada en la envolvente. Un ejemplo clásico y observable de este fenómeno ocurre en circunstancias ideales cuando se ilumina un vaso de bebida; la luz refractada a través del líquido y el vidrio proyecta una forma característica conocida como nefroide. Este patrón específico ilustra cómo la geometría de la superficie curva del vaso determina la forma exacta de la cáustica proyectada en el fondo o en una superficie adyacente, demostrando la relación directa entre la forma del objeto y el patrón de luz resultante.
¿Qué significa el término cáustica?
El término cáustica posee una etimología directa que revela su comportamiento físico fundamental. La palabra deriva del griego antiguo καυστός (kaustós), que significa «quemado» o «caliente», y pasó al latín como causticus, manteniendo el sentido de «quemando» o «que quema». Esta denominación no es meramente descriptiva, sino que alude a la propiedad más distintiva de estos fenómenos ópticos: la capacidad de concentrar la energía luminosa en una región del espacio lo suficientemente densa como para generar calor intenso, llegando incluso a quemar superficies o materiales expuestos a la proyección.
Relación entre etimología y concentración de luz
La conexión lingüística entre «quemar» y la forma geométrica de la luz se explica por la distribución de la intensidad luminosa. Cuando los rayos de luz, especialmente los rayos solares que poseen una alta densidad de energía, inciden sobre una superficie curva, no se dispersan uniformemente. En cambio, al ser reflejados o refractados, los rayos tienden a converger hacia una envolvente común. En esta región de convergencia, la cantidad de energía por unidad de área aumenta drásticamente.
Esta concentración de luz es lo que permite que las cáusticas «quemen». Si se coloca un papel o un material combustible en el punto donde se forma la cáustica —por ejemplo, en el fondo de un vaso con agua bajo la luz directa del sol—, la intensidad luminosa puede elevar la temperatura local hasta el punto de ignición. Por lo tanto, el nombre «cáustica» es un testimonio histórico de la observación empírica de cómo la geometría de la superficie determina la distribución de la energía térmica de la luz.
Definición geométrica y física
También puede referirse a la proyección de esa envolvente de rayos en otra superficie. El término puede hacer referencia específicamente a la curva en la cual los rayos de luz son tangentes, lo que determina una frontera de la envolvente de rayos como una curva de luz concentrada.
En las imágenes visuales, las cáusticas se manifiestan como los trozos de luz brillante o sus bordes definidos. Estas formas suelen presentar puntos singulares de tipo cúspide, donde la curvatura de la envolvente cambia abruptamente. La comprensión de este concepto es esencial para analizar cómo la luz interactúa con superficies no planas, ya que la cáustica marca la región donde la iluminación es más intensa debido a la acumulación de rayos.
Formación de cáusticas en la naturaleza
La observación de las cáusticas es un fenómeno óptico común que se manifiesta en diversas situaciones cotidianas y naturales, resultante de la interacción de la luz con superficies curvas. Estas formaciones luminosas no son meras proyecciones aleatorias, sino la envolvente geométrica precisa de los rayos de luz reflejados o refractados, creando regiones de alta intensidad lumínica.
Cáusticas en recipientes transparentes

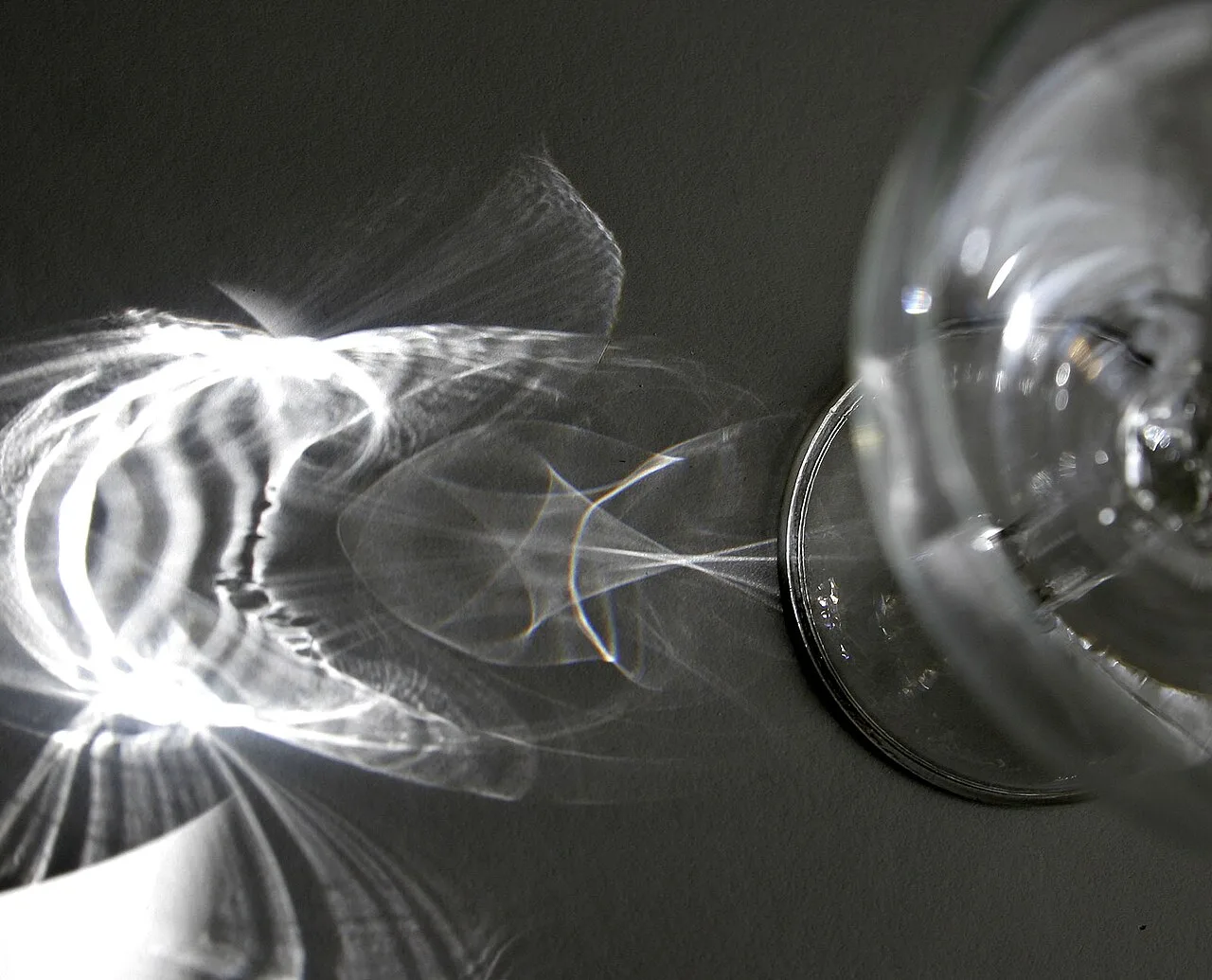

Uno de los ejemplos más accesibles de este fenómeno ocurre cuando la luz incide sobre un vaso de bebida transparente. Al observar la superficie sobre la cual se proyecta la sombra del vaso, se distingue una región curva brillante característica. Esta mancha luminosa no es uniforme; presenta bordes definidos y una concentración de luz en el centro, correspondiendo a la proyección de la envolvente de los rayos refractados a través de las paredes curvas del recipiente y el líquido que contiene.
En circunstancias ideales, donde se asume que los rayos de luz son paralelos y provienen de un origen situado en el infinito, la forma geométrica resultante de esta proyección es un nefroide. El nefroide es una curva algebraica que describe la trayectoria de la envolvente de los rayos, generando la típica forma de corazón o lágrima invertida que se observa en la base de vasos cilíndricos bajo iluminación direccional. Esta forma específica surge de la geometría de la superficie curva del vaso y las leyes de refracción que gobiernan el paso de la luz a través del medio líquido.
Formación de cáusticas en superficies ondulantes
Las cáusticas también se forman dinámicamente cuando la luz brilla a través de las olas de un volumen de agua, como se observa en el fondo de piscinas, lagos o mares poco profundos. Las ondas superficiales actúan como lentes cilíndricas variables que refractan los rayos solares, concentrándolos en líneas y manchas brillantes en el fondo. A medida que las olas se mueven, las cáusticas se desplazan y deforman, creando un patrón de luz y sombra en constante evolución. Este fenómeno ilustra cómo la superficie curva cambiante del agua genera una envolvente de rayos que se proyecta como una red luminosa compleja, evidenciando la naturaleza geométrica de la concentración de luz en medios naturales.
Simulación de cáusticas en gráficos por ordenador
La representación digital de fenómenos ópticos complejos requiere técnicas avanzadas para capturar la esencia visual de las cáusticas. En el ámbito de los gráficos por ordenador, la simulación de estas estructuras luminosas es fundamental para lograr realismo en la iluminación de escenas tridimensionas. El desafío radica en calcular cómo la luz se concentra al interactuar con superficies curvas, ya sea mediante reflexión o refracción, para generar los patrones característicos de alta intensidad luminosa.
Procesos de trazado de rayos y óptica geométrica
Los sistemas de representación utilizan algoritmos de trazado de rayos para modelar el comportamiento de la luz a través de medios transparentes como el cristal. Este proceso implica seguir los posibles caminos del haz de luz, teniendo en cuenta tanto la refracción como la reflexión en las interfaces de los objetos. Cuando un rayo de luz incide sobre una superficie curva, su trayectoria se modifica según las leyes de la óptica geométrica, lo que provoca que múltiples rayos converjan en regiones específicas del espacio o en superficies de proyección.
La precisión en la simulación depende de la capacidad del motor de renderizado para calcular estas interacciones con suficiente resolución. La refracción, en particular, es crítica para objetos como vasos de bebida, donde la luz atraviesa el material y se desvía, creando patrones complejos en el fondo o en las superficies adyacentes. La reflexión también contribuye a la formación de las cáusticas, especialmente en superficies metálicas o espejadas, donde la luz se concentra en líneas o curvas brillantes.
Mapeado de fotones y simulación volumétrica
El mapeado de fotones es una técnica ampliamente utilizada para simular cáusticas en gráficos por ordenador. Este método permite capturar la distribución de la luz en el espacio, facilitando la representación de cómo la energía luminosa se concentra en ciertas áreas. Los fotones se lanzan desde las fuentes de luz y se registran en las superficies donde interactúan, creando un mapa de densidad que representa la intensidad de la iluminación.
Las cáusticas volumétricas son especialmente relevantes cuando la luz atraviesa medios transparentes con forma compleja, como el agua o el vidrio. En estos casos, la simulación debe considerar no solo la superficie de contacto, sino también el volumen interno del objeto, donde la luz puede refractarse múltiples veces antes de emerger. Esto genera patrones de luz tridimensionales que añaden profundidad y realismo a la escena.
La implementación de estas técnicas requiere un equilibrio entre precisión y eficiencia computacional. Mientras que el trazado de rayos ofrece una alta fidelidad en la representación de la luz, el mapeado de fotones proporciona una solución más eficiente para escenas complejas, permitiendo la visualización de efectos de iluminación sofisticados en tiempos de renderizado razonables. La combinación de ambos enfoques permite a los artistas digitales crear imágenes que reflejan con precisión los fenómenos ópticos naturales.
¿Cómo se diferencian las cáusticas de otras figuras ópticas?
La distinción fundamental entre una cáustica y otras figuras ópticas radica en su naturaleza geométrica y física. Una cáustica se define estrictamente como la envolvente de los rayos de luz reflejados o refractados por una superficie curva u objeto, o bien como la proyección de esa envolvente en otra superficie. Esta definición la separa de fenómenos que dependen principalmente de la superposición de ondas o de la dispersión espectral, estableciendo a la cáustica como una estructura de concentración de intensidad luminosa determinada por la tangencia de los rayos.
Diferencia con la interferencia en láminas delgadas
La interferencia en láminas delgadas es un fenómeno ondulatorio que surge cuando la luz se refleja en las superficies superior e inferior de una película delgada, provocando que las ondas se superpongan constructiva o destructivamente. Este proceso genera patrones de colores que dependen del grosor de la película y de la longitud de onda de la luz. En contraste, las cáusticas son un fenómeno de óptica geométrica. No requieren necesariamente la superposición coherente de ondas para existir, sino que se forman por la trayectoria de los rayos individuales que convergen o divergen al interactuar con una superficie curva. Mientras que la interferencia explica los colores de una burbuja de jabón debido a la diferencia de camino óptico, las cáusticas explican las líneas brillantes y concentradas que se ven en el fondo de una taza de café o en un vaso de bebida, donde la luz se agrupa en una frontera definida.
Diferencia con el color monocromático y la dispersión
El color monocromático se refiere a la luz compuesta por una sola longitud de onda o un rango muy estrecho de longitudes de onda. Aunque las cáusticas pueden observarse con luz monocromática, su definición no depende del color en sí, sino de la distribución espacial de la intensidad luminosa. Las cáusticas pueden presentarse como bordes brillantes o trozos de luz concentrada, independientemente de si la fuente es monocromática o blanca. En el caso de la luz blanca, las cáusticas pueden mostrar colores debido a la dispersión, pero la estructura subyacente sigue siendo la envolvente de los rayos. A diferencia de un simple haz de luz monocromática que mantiene su perfil, una cáustica presenta puntos singulares y formas complejas, como la forma de nefroide que se proyecta en circunstancias ideales desde un vaso de bebida.
Características únicas de la envolvente de rayos
Las cáusticas se distinguen por tener puntos singulares de tipo cúspide, lo que les da su forma característica de bordes afilados y brillantes. Estas formas normalmente tienen puntos singulares cúspide que marcan la frontera donde la densidad de rayos aumenta drásticamente. Esta concentración de luz es tan intensa que las cáusticas pueden llegar a quemar, un efecto derivado directamente de la definición de cáustica como envolvente de rayos. El término proviene del griego καυστός (quemar) a través del latín causticus, reflejando esta propiedad física única. Otras figuras ópticas, como las sombras simples o las imágenes formadas por lentes ideales, no necesariamente presentan estas singularidades geométricas tan marcadas ni esta capacidad de concentración extrema en una curva tangente.
En la simulación computacional, esta distinción es crucial. Esta técnica rastrea los rayos de luz para encontrar la envolvente donde se concentran, capturando la esencia de la cáustica como una frontera de luz concentrada, a diferencia de técnicas que solo calculan la intensidad media o la interferencia sin considerar la envolvente geométrica de los rayos reflejados o refractados.
Ejercicios resueltos
Ejercicio 1: Identificación de la forma geométrica de la cáustica en un vaso cilíndrico
Se considera un vaso de bebida cilíndrico lleno de líquido, iluminado por una fuente de luz puntual situada en el plano del borde superior del vaso. El objetivo es determinar la forma de la envolvente de los rayos de luz refractados que se proyectan en el fondo del vaso.
Según la descripción física proporcionada, en circunstancias ideales, la proyección de la cáustica formada por los rayos refractados a través de la superficie curva del líquido y el vidrio adopta la forma de una curva específica. Esta curva se identifica como una forma de nefroide.
La resolución se basa en la definición de la cáustica como la envolvente de los rayos de luz. Al pasar a través de la superficie curva, los rayos se concentran en una frontera brillante. La geometría de esta concentración, para un cilindro circular con iluminación tangencial, genera dos lóbulos simétricos que convergen en dos puntos de cúspide, característicos de la nefroide. No se requieren cálculos numéricos externos, ya que la forma es una propiedad geométrica inherente a la configuración descrita.
Ejercicio 2: Análisis cualitativo del efecto de la curvatura en la proyección
Se analiza cómo la curvatura de la superficie del objeto influye en la formación de la región brillante y la sombra proyectada. Se parte de la premisa de que la cáustica es la curva en la cual los rayos de luz son tangentes, determinando una frontera de la envolvente.
Si la superficie es curva, los rayos reflejados o refractados no permanecen paralelos, sino que convergen o divergen. La concentración de luz en la frontera de la envolvente genera una región de mayor intensidad luminosa. Esta concentración es la causa física por la cual las cáusticas pueden llegar a quemar materiales sensibles a la luz, debido a la alta densidad de energía en la línea de tangencia de los rayos.
Al modificar la curvatura, cambia la posición de los puntos de tangencia de los rayos. Una mayor curvatura tiende a acercar los puntos de convergencia, intensificando el brillo en la frontera. La sombra proyectada se define como la región fuera de esta envolvente, donde la densidad de rayos es menor. El borde brillante observado corresponde exactamente a la proyección de la curva cáustica, que presenta puntos singulares de tipo cúspide donde la intensidad luminosa alcanza máximos locales.
Ejercicio 3: Relación entre la definición de envolvente y la simulación computacional
Se examina la conexión entre la definición teórica de la cáustica como envolvente de rayos y su representación en gráficos por ordenador. El mapeado de fotones es una técnica utilizada para simular estas estructuras.
En la simulación, se lanzan rayos de luz desde una fuente hacia la superficie curva. Se calcula la trayectoria de cada rayo tras la reflexión o refracción. La cáustica se visualiza como la región donde la densidad de estos rayos es máxima, correspondiente a la envolvente teórica. La forma de nefroide mencionada en el contexto del vaso de bebida puede ser reproducida en la simulación al ajustar los parámetros de la superficie cilíndrica y la posición de la fuente de luz.
La precisión de la simulación depende de la capacidad del algoritmo de mapeado de fotones para capturar la convergencia de los rayos en la frontera de la envolvente. Los puntos singulares de cúspide son críticos en la representación visual, ya que definen la forma característica de la mancha de luz. Esta técnica permite visualizar cómo la concentración de luz, descrita teóricamente como la propiedad de quemar, se manifiesta como zonas de alta intensidad en la proyección computacional.
