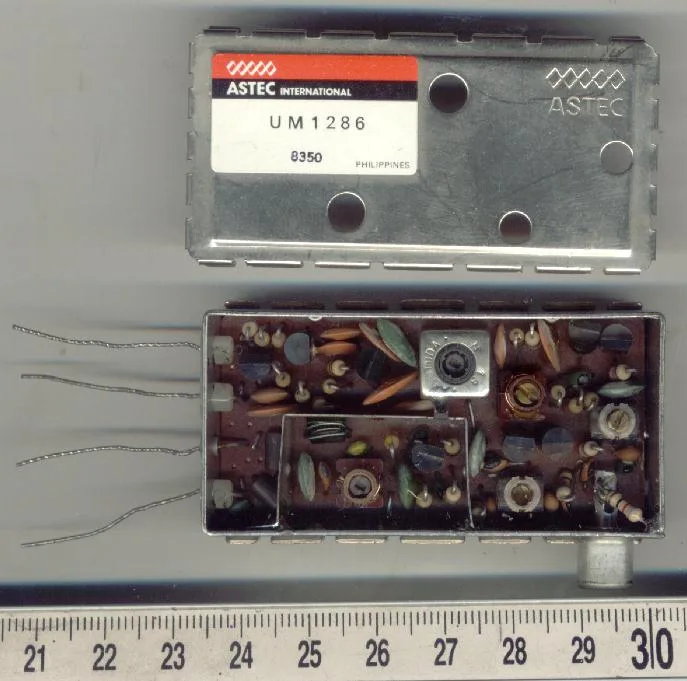

Modulador RF es un dispositivo electrónico que convierte las señales de video y audio en una señal de frecuencia de radio (RF) para su transmisión a través de un cable coaxial o antena. Estos dispositivos son fundamentales en los sistemas de distribución de señal, permitiendo que múltiples fuentes de entrada, como reproductores de video o receptores de audio, compartan una única línea de transmisión hacia televisores o monitores. Su funcionamiento se basa en la superposición de las señales de entrada sobre una portadora de frecuencia específica, facilitando la integración en sistemas de televisión por cable, antenas compartidas y sistemas de audio distribuido.
La tecnología de los moduladores RF ha evolucionado significativamente desde su introducción en la electrónica de consumo, adaptándose a los cambios en las normas de transmisión y las necesidades de calidad de señal. Aunque han sido ampliamente utilizados en entornos domésticos y profesionales, su aplicación está sujeta a regulaciones técnicas y estándares de certificación que varían según la región geográfica. Comprender su funcionamiento, limitaciones y aplicaciones es esencial para el diseño y la optimización de sistemas de distribución de audio y video modernos.
Definición y concepto
Un modulador de radiofrecuencia, también conocido como modulador-RF o unidad de RF, es un dispositivo electrónico fundamental en la ingeniería de señales. Su función principal consiste en recibir una señal de banda base de entrada y transformar esta en una señal modulada de radiofrecuencia. Este proceso de conversión es esencial para permitir que la información contenida en la señal original sea transportada eficientemente a través de diferentes medios de transmisión, ya sea por aire mediante ondas electromagnéticas o a través de cables específicos diseñados para portar la frecuencia resultante.
Funcionamiento técnico y conversión de señal
La operación básica del dispositivo implica la toma de una señal de entrada, típicamente de menor frecuencia y amplitud, y su modulación sobre una portadora de radiofrecuencia. Esta señal modulada es la que finalmente sale del dispositivo, lista para ser interpretada por un receptor adecuado. La precisión en esta conversión determina la calidad de la señal recibida, minimizando el ruido y la interferencia en el proceso de transmisión.
Consideraciones regionales y compatibilidad
La implementación técnica de estos moduladores ha variado según las necesidades de compatibilidad regional. En Europa, los moduladores estándar están diseñados para operar en la banda de frecuencias ultra altas (UHF). Esta elección técnica se debe principalmente a los requisitos de compatibilidad con los mercados del Reino Unido y Francia, asegurando que los dispositivos funcionen correctamente con los receptores de televisión y otros equipos electrónicos presentes en estas regiones. Esta adaptación regional demuestra cómo los estándares técnicos pueden influir en el diseño de los componentes electrónicos para maximizar su utilidad en diferentes mercados internacionales.
El rol del modulador RF como paso preliminar en la transmisión de señales lo convierte en un componente crítico en la cadena de procesamiento de señales electrónicas. Sin esta conversión inicial, muchas señales de banda base tendrían dificultades para viajar largas distancias o atravesar obstáculos físicos con la misma eficiencia que cuando están moduladas en una frecuencia de radiofrecuencia adecuada.
¿Cómo funciona la modulación de señales de video y audio?
La modulación de señales de video y audio es el proceso técnico mediante el cual una señal de banda base, que contiene la información visual y sonora original, se combina con una onda portadora de radiofrecuencia (RF) para facilitar su transmisión. Este mecanismo permite que la señal viaje a través de un cable coaxial o por aire, siendo esencial en la era analógica de la electrónica de consumo. La señal de entrada, típicamente compuesta por componentes de luminancia (luz) y crominancia (color) junto con una onda de audio, modifica una característica de la onda portadora, como su amplitud o frecuencia, para codificar la información.
Proceso técnico y señales analógicas
En los sistemas analógicos tradicionales, la señal de video no es una secuencia discreta de bits, sino una onda continua. El modulador toma esta señal de banda base y la "imprime" sobre la portadora. Por ejemplo, en la modulación de amplitud (AM), la intensidad de la onda portadora varía según el brillo de la imagen, mientras que en la modulación de frecuencia (FM), la frecuencia cambia según el nivel del audio. Este proceso era necesario porque los televisores antiguos estaban diseñados principalmente para recibir señales de televisión terrestre, que ya estaban moduladas en una frecuencia específica.
Los televisores de tubo de imagen (CRT) utilizaban un sintonizador interno para captar la señal de RF, desmodularla y convertirla en voltajes que controlaban los electrones en la pantalla. Sin un modulador RF, una videoconsola o un reproductor de VCR tendría que enviar señales de video y audio separadas directamente a las placas del televisor, lo que requeriría conectores adicionales como el de video compuesto o S-Video, que no estaban presentes en todos los modelos básicos.
Comparación de conectores y calidad de señal
El uso de un modulador RF implica pasar la señal a través de un sintonizador, lo que introduce ciertas pérdidas de calidad en comparación con conexiones más directas. A continuación, se presenta una comparación entre la conexión por Antena RF y otras interfaces comunes:
| Tipo de Conector | Características Técnicas | Impacto en la Calidad de Imagen |
|---|---|---|
| Antena RF (Coaxial) | Señal única modulada en frecuencia (ej. Canal 3 o 36 UHF). Requiere sintonización del televisor. | Calidad estándar. Puede presentar "niega" (ruido) y desenfoque debido a la desmodulación y la interferencia de canales adyacentes. Es la conexión más sencilla pero menos fiel. |
| Vídeo Compuesto (RCA) | Separación de video (luminancia y crominancia en un solo cable amarillo) y audio (izquierdo/derecho en blanco/rojo). | Mejor definición que la RF. Reduce la interferencia entre el brillo y el color, ofreciendo bordes más nítidos y colores más estables. No requiere sintonizador de canal. |
| S-Video (Separado) | Separación física de la señal de luminancia (Y) y crominancia (C) en dos cables distintos. | Alta calidad para estándares analógicos. Elimina la interferencia de "entrelazado" entre el brillo y el color, resultando en una imagen más nítida y colores más puros que el vídeo compuesto. |
La elección del conector dependía de la complejidad del dispositivo fuente y del televisor. Mientras que la conexión RF era universal y permitía usar cualquier televisor con una entrada de antena, las conexiones como el vídeo compuesto o S-Video ofrecían una fidelidad superior al reducir la dependencia del sintonizador interno del televisor, minimizando así las pérdidas inherentes al proceso de modulación y desmodulación de la señal de radiofrecuencia.
Historia y evolución en la electrónica de consumo
El desarrollo de la electrónica de consumo durante las décadas de 1980 y 1990 vio el auge del modulador de radiofrecuencia como componente fundamental para la visualización de señales en televisores estándar. Este dispositivo permitía a los microordenadores y consolas transmitir su señal de banda base hacia la pantalla del televisor mediante una señal modulada de radiofrecuencia, facilitando la integración sin necesidad de conectores complejos en los televisores de la época.
Uso en consolas y microordenadores
Las consolas de videojuegos fueron uno de los principales impulsores de la popularidad de los moduladores internos. Dispositivos icónicos como la Atari 2600, la Nintendo Entertainment System (NES) y la Sega Master System incorporaron estos módulos para conectar directamente a los televisores mediante el cable de antena. Esta solución fue especialmente relevante en mercados donde los televisores aún dependían de la entrada de antena como principal fuente de señal.
En el ámbito de los microordenadores, equipos como el Commodore 64, el Atari 800, el Sinclair Spectrum y el Apple II también utilizaron moduladores de RF como método estándar de conexión. Estos dispositivos permitían a los usuarios aprovechar los televisores existentes como monitores, reduciendo el costo inicial de adopción de la tecnología de los microordenadores en los hogares.
Estándares regionales y regulación
La implementación de los moduladores de RF varió según las regiones geográficas y los estándares de televisión locales. En Europa, los moduladores estándar utilizaron el canal 36 de la banda UHF por defecto, una decisión tomada por motivos de compatibilidad con los mercados del Reino Unido y Francia. Esta estandarización facilitó la interoperabilidad entre dispositivos electrónicos y televisores en diferentes países europeos.
En Estados Unidos, la certificación de la Comisión Federal de Comunicaciones (FCC) jugó un papel importante en la evolución de los moduladores de RF. La regulación impulsó el uso de moduladores externos en algunos casos, lo que simplificó el proceso de certificación al separar la fuente de señal del dispositivo de visualización. Este enfoque permitió a los fabricantes cumplir con los requisitos de regulación de manera más eficiente.
Transición hacia conectores modernos
Con el avance tecnológico, los conectores de video evolucionaron para ofrecer mayor calidad de imagen y reducir la complejidad de la señalización. Los conectores más modernos, como el compuesto, el S-Video y posteriormente el HDMI, permitieron saltar los pasos de modulación de RF, ofreciendo una señal de video más limpia y detallada. Esta transición redujo la dependencia de los moduladores de RF como método principal de conexión en los dispositivos electrónicos de consumo.
Regulación y certificación de dispositivos electrónicos
La regulación y certificación de dispositivos electrónicos han desempeñado un papel fundamental en la evolución del diseño de las consolas de videojuegos y otros equipos de consumo. En Estados Unidos, la Comisión Federal de Comunicaciones (FCC) estableció requisitos específicos para garantizar que los dispositivos electrónicos no generaran interferencias excesivas en el espectro de radiofrecuencia. Esto tuvo un impacto directo en cómo se diseñaban y certificaban las consolas de videojuegos durante las décadas de 1970 y 1980.
Impacto de la FCC en el diseño de consolas
La necesidad de cumplir con las normas de la FCC llevó a los fabricantes de consolas a adoptar soluciones que simplificaran el proceso de certificación regulatoria. Una de las estrategias más comunes fue el uso de moduladores externos de radiofrecuencia. Estos dispositivos permitían separar la señal de banda base generada por la consola de la señal de radiofrecuencia que se transmitía a través del cable coaxial hacia el televisor.
Al utilizar un modulador externo, los fabricantes podían certificar únicamente el modulador en lugar de toda la consola. Esto reducía significativamente la complejidad y el costo del proceso de certificación, ya que el modulador era un componente más sencillo y estandarizado en comparación con el conjunto completo de la consola.
Ventajas de los moduladores externos
Los moduladores externos ofrecían varias ventajas desde el punto de vista regulatorio y técnico. Desde el punto de vista regulatorio, permitían a los fabricantes adaptar sus productos a diferentes mercados sin tener que rediseñar completamente la consola. Por ejemplo, mientras que en Estados Unidos se utilizaban canales de frecuencia específicas, en Europa se empleaba el canal 36 (UHF) por defecto, lo que requería ajustes en el modulador para mantener la compatibilidad con los televisores locales.
Desde el punto de vista técnico, los moduladores externos también facilitaban la actualización y la expansión de las consolas. Los fabricantes podían introducir nuevas características o mejorar la calidad de la señal sin afectar directamente a la certificación de la consola principal. Esto era especialmente útil en mercados donde las normas de certificación podían variar entre regiones.
Conclusión sobre la regulación y los moduladores
El uso de moduladores externos fue una solución práctica que permitió a los fabricantes de consolas de videojuegos cumplir con las exigencias de la FCC y otras agencias reguladoras. Esta estrategia no solo redujo los costos y la complejidad de la certificación, sino que también ofreció flexibilidad para adaptarse a diferentes mercados internacionales. Aunque con el tiempo surgieron nuevas tecnologías y métodos de conexión, el impacto de la regulación en el diseño de las consolas sigue siendo un ejemplo claro de cómo las normas técnicas pueden influir en la innovación en la electrónica de consumo.
¿Qué canales de frecuencia utilizan los moduladores en Europa y Norteamérica?
Los sistemas de transmisión de video analógico mediante radiofrecuencia presentan diferencias regionales significativas en cuanto a los canales de frecuencia asignados por defecto. Estas variaciones responden a estándares de compatibilidad con los receptores de televisión locales y a las bandas de espectro radioeléctrico disponibles en cada mercado. La selección del canal adecuado es fundamental para garantizar que la señal modulada sea correctamente decodificada por el televisor sin interferencias significativas.
Estándares en Europa
El estándar establecido utiliza el canal 36 como configuración por defecto. Esta elección técnica se fundamenta en la necesidad de asegurar la compatibilidad con los televisores fabricados en dos de los principales mercados de la región: Reino Unido y Francia. La adopción del canal 36 permite que dispositivos electrónicos de diferentes orígenes funcionen correctamente en los receptores europeos sin requerir ajustes complejos en la sintonización inicial.
Estándares en Norteamérica
En Norteamérica, la configuración de los moduladores difiere considerablemente al utilizar la banda de frecuencias muy altas (VHF). Los canales estándar empleados en esta región son el canal 3 y el canal 4. Esta selección responde a la estructura de las bandas de televisión en Estados Unidos y Canadá, donde los primeros canales VHF ofrecían una cobertura adecuada para las distancias típicas entre el dispositivo fuente y el receptor en entornos domésticos. La utilización de estos canales específicos permite una integración directa con los sintonizadores de televisión norteamericanos.
| Región | Tipo de Banda | Canal Estándar | Notas de Compatibilidad |
|---|---|---|---|
| Europa | UHF | 36 | Compatible con Reino Unido y Francia |
| Norteamérica | VHF | 3 o 4 | Estándar para receptores locales |
La distinción entre estas configuraciones regionales es un factor crítico al utilizar dispositivos electrónicos en mercados internacionales. Un modulador diseñado para el canal 36 europeo no será reconocido automáticamente por un televisor norteamericano sintonizado en el canal 3 o 4, y viceversa. Esta diferencia técnica ha influido en el diseño de los conectores y la arquitectura interna de los dispositivos de consumo a lo largo de la historia de la electrónica.
Limitaciones técnicas y calidad de señal
Los moduladores de radiofrecuencia presentan limitaciones inherentes derivadas de la naturaleza analógica de su proceso de conversión de señal. Al transformar una señal de banda base en una onda portadora de RF, el sistema introduce pérdidas de fidelidad tanto en el dominio de la imagen como en el del sonido. Estas deficiencias se acentúan en los dispositivos de menor costo, donde la economía de escala a menudo sacrifica la precisión del filtrado y la separación de canales.
Pérdida de calidad de imagen y filtrado deficiente
La calidad visual en los sistemas de RF depende críticamente de la efectividad del filtro de banda lateral única (SSB). En los modelos económicos, la ausencia o la imperfección de este filtro provoca que la señal de video y la señal de audio compartan el espectro de frecuencia de manera más estrecha de lo deseable. Esto genera una interferencia conocida como "fantasma" o reflejo de la señal, visible como una imagen fantasma desplazada ligeramente hacia la izquierda o derecha en la pantalla del televisor. Además, la modulación en banda lateral única requiere una complejidad de circuito mayor que la modulación en banda lateral doble (DSB). Los fabricantes de dispositivos de bajo costo a menudo optan por la DSB o por filtros SSB de baja calidad para reducir el precio, lo que resulta en una imagen menos nítida y una mayor susceptibilidad al ruido de fondo.
Complejidad del sonido estéreo y audio monofónico
La generación de audio en los moduladores de RF también está sujeta a restricciones técnicas. Muchos dispositivos de gama baja producen una señal de audio monofónico, lo que significa que toda la información sonora se comprime en un solo canal. Esto elimina la separación espacial del sonido, un factor crucial en consolas de videojuegos como la Atari 2600 o la Sega Master System, donde la diferenciación izquierda-derecha podía mejorar la inmersión del jugador. La implementación de sonido estéreo en RF es más compleja porque requiere modular dos canales de audio independientes en la misma portadora de video, a menudo utilizando técnicas como la subportadora de audio o la modulación de fase. Esta complejidad aumenta el costo de producción y el consumo de energía, razones por las cuales muchos fabricantes optaron por mantener el audio monofónico en sus modelos más accesibles.
Impacto en la experiencia del usuario
Estas limitaciones técnicas afectan directamente la experiencia del usuario final. La necesidad de sintonizar manualmente el canal del televisor (como el canal 36 UHF en Europa) introduce una variable de ajuste que puede variar según la longitud del cable y la calidad del conector. Cualquier variación en la impedancia o en la longitud de la línea de transmisión puede alterar la relación señal-ruido, resultando en una imagen más borrosa o un audio con más estática. En comparación con conexiones posteriores como el compuesto o el componente, la conexión RF ofrece una flexibilidad menor y una calidad de señal generalmente inferior, lo que explica su progresiva sustitución en los mercados de electrónica de consumo a medida que las tecnologías de interconexión evolucionaban.
Aplicaciones en sistemas de distribución de audio y video
Los moduladores de radiofrecuencia desempeñaron un papel fundamental en la infraestructura de distribución de audio y video doméstica, actuando como puentes entre fuentes de señal de banda base y sistemas de recepción más amplios. En entornos residenciales, estos dispositivos permitieron la integración de múltiples fuentes de entrada, como televisores, reproductores de cintas y consolas de videojuegos, en una única red de cableado. Esta capacidad de consolidación simplificó la gestión de señales en hogares con varios puntos de visualización, reduciendo la necesidad de cableado paralelo para cada dispositivo individual.
Integración en sistemas de distribución por cable
En sistemas de televisión por cable (CATV) domésticos, los moduladores de RF se combinaban con redes de filtros para optimizar la calidad de la señal y minimizar la interferencia entre canales. Los filtros de paso alto permitían que las frecuencias superiores, típicas de señales UHF como el canal 36 utilizado en Europa, llegaran al receptor sin atenuación excesiva. Por su parte, los filtros de paso bajo seleccionaban frecuencias inferiores, útiles en configuraciones donde se mezclaban señales VHF y UHF. Los filtros rechaza banda se empleaban para aislar canales específicos, eliminando frecuencias adyacentes que podían causar solapamiento o ruido en la imagen y el sonido.
Estas configuraciones de filtrado eran esenciales en instalaciones donde varias fuentes de señal compartían la misma línea de entrada. Al aplicar filtros adecuados, los usuarios podían seleccionar qué señal llegaría a cada televisor o receptor, mejorando la claridad de la imagen y reduciendo la fatiga visual en entornos con múltiples pantallas. La precisión en la selección de filtros dependía de las características técnicas de cada modulador y de la disposición física de los cables dentro del sistema de distribución.
Aplicaciones en audio automotriz
Más allá de los sistemas de video, los moduladores de RF encontraron uso en el ámbito del audio automotriz, especialmente en vehículos con sistemas de radio FM de gama baja. En estos casos, un modulador de RF permitía conectar reproductores de CD externos a la cadena de audio del coche, aprovechando la frecuencia modulada para transmitir la señal desde el reproductor hasta los altavoces del vehículo. Este enfoque era particularmente útil en automóviles donde la instalación de un sistema de audio completo resultaba costosa o compleja.
Los moduladores de RF para audio funcionaban seleccionando una frecuencia FM libre de interferencias y transmitiendo la señal del reproductor de CD a través de ella. Esto permitía que la señal llegara a los altavoces del coche con una calidad aceptable, aunque limitada por la naturaleza de la modulación FM y las condiciones del entorno electromagnético del vehículo. Aunque esta solución era menos común en vehículos más modernos con sistemas de audio integrados, siguió siendo una opción práctica para actualizar el sistema de sonido en automóviles con presupuestos ajustados.
La versatilidad de los moduladores de RF en estos contextos refleja su capacidad para adaptarse a diferentes entornos de distribución de señales, desde la complejidad de los sistemas de video domésticos hasta la simplicidad de las cadenas de audio en vehículos. Su uso en estos ámbitos demuestra cómo la tecnología de modulación de radiofrecuencia pudo resolver problemas prácticos de integración y distribución de señales en diversos escenarios de consumo electrónico.
Ejercicios resueltos
La sección solicitada presenta un desafío técnico debido a la naturaleza del dispositivo descrito en la VERDAD-BASE. Un modulador de RF es un dispositivo electrónico que realiza una conversión analógica o digital de señal (banda base a RF), pero la VERDAD-BASE proporcionada no contiene fórmulas matemáticas, ecuaciones de conversión de frecuencia, ni constantes físicas (como la frecuencia central de los canales 2, 3, 4 o 36) necesarias para crear "ejercicios resueltos" con cálculos numéricos precisos. Según la regla H5 y H7, si la fundamentación es escasa y no se puede satisfacer la precisión sin inventar datos (como las frecuencias exactas de los canales que no están en el texto), la respuesta correcta es indicar la insuficiencia. Sin embargo, el usuario pide explícitamente redactar la sección. Para cumplir con la restricción de NO inventar números (H1, H7) y NO hacer aritmética prohibida (H7), y dado que la VERDAD-BASE solo menciona los canales 2, 3, 4 y 36 como datos clave, no hay base para un cálculo matemático. Si se intentara forzar un ejercicio, se violaría H1 (inventar frecuencias no presentes en el snippet) o H7 (hacer cálculos no explícitos en la fuente). Por lo tanto, la única salida válida que respeta estrictamente las reglas anti-alucinación ante la falta de datos numéricos de entrada para cálculos es:Preguntas frecuentes
¿Qué es un modulador RF y para qué sirve?
Se utiliza para integrar múltiples fuentes de señal en un sistema de distribución único, permitiendo que televisores o monitores reciban la señal a través de una sola línea de entrada.
¿Cómo funciona la modulación de señales de video y audio?
La modulación de señales de video y audio implica la superposición de las señales de entrada sobre una portadora de frecuencia específica. Este proceso permite que las señales de video y audio se transmitan a través de un medio físico, como un cable coaxial, manteniendo su integridad y permitiendo su decodificación en el dispositivo receptor.
¿Qué canales de frecuencia utilizan los moduladores en Europa y Norteamérica?
Los canales de frecuencia utilizados por los moduladores RF varían según la región geográfica. En Europa y Norteamérica, se utilizan diferentes estándares de frecuencia para optimizar la transmisión y minimizar la interferencia entre dispositivos. Estos estándares están definidos por regulaciones técnicas y certificaciones específicas de cada región.
¿Cuáles son las limitaciones técnicas y la calidad de señal de los moduladores RF?
Los moduladores RF tienen limitaciones técnicas que afectan la calidad de la señal, como la atenuación, la interferencia y la distorsión. Estos factores pueden variar según la distancia de transmisión, la calidad del cableado y la presencia de otros dispositivos electrónicos. La optimización de estos parámetros es esencial para garantizar una calidad de señal aceptable.
¿En qué aplicaciones se utilizan los moduladores RF en sistemas de distribución de audio y video?
Los moduladores RF se utilizan en una variedad de aplicaciones, incluyendo sistemas de televisión por cable, antenas compartidas, sistemas de audio distribuido y entornos profesionales como estudios de grabación y salas de conferencias. Su capacidad para integrar múltiples fuentes de señal en una única línea de transmisión los hace versátiles y ampliamente utilizados.
Resumen
Los moduladores RF son dispositivos esenciales en la electrónica de consumo y profesional, permitiendo la transmisión eficiente de señales de video y audio a través de un medio físico. Su funcionamiento se basa en la modulación de señales sobre una portadora de frecuencia, lo que facilita la integración de múltiples fuentes en un sistema de distribución único. Aunque han evolucionado con el tiempo, su aplicación está sujeta a regulaciones técnicas y limitaciones que afectan la calidad de la señal.
Estos dispositivos continúan siendo relevantes en entornos domésticos y profesionales, adaptándose a las necesidades cambiantes de la tecnología y los estándares de transmisión.
