Definición y concepto
El procesamiento geométrico se define como un área de investigación interdisciplinaria que integra conceptos fundamentales de las matemáticas aplicadas, las ciencias de la computación y la ingeniería. Esta disciplina se centra en el estudio y la gestión de la información espacial, ofreciendo un marco teórico y práctico para entender cómo las formas tridimensionales son capturadas, interpretadas y utilizadas en diversos contextos tecnológicos. Su naturaleza interdisciplinaria permite combinar la precisión analítica de las matemáticas con la capacidad de cálculo de la informática y la aplicación práctica de la ingeniería, creando así una base sólida para el manejo de datos geométricos complejos.
Objetivos y alcance de la disciplina
El objetivo principal del procesamiento geométrico es el diseño de algoritmos eficientes capaces de gestionar el ciclo de vida completo de los modelos tridimensionales. Este proceso abarca múltiples etapas críticas, incluyendo la adquisición, la reconstrucción, el análisis, la manipulación, la simulación y la transmisión de modelos 3D. Cada una de estas fases requiere técnicas específicas para garantizar que la información geométrica se mantenga fiel a la fuente original mientras se optimiza para su uso posterior. La eficiencia algorítmica es esencial, ya que permite procesar grandes volúmenes de datos espaciales en tiempos razonables, lo cual es fundamental para aplicaciones en tiempo real y para sistemas con recursos computacionales limitados.
La adquisición implica la captura inicial de la forma, ya sea a través de sensores, escáneres o modelos matemáticos. La reconstrucción se refiere a la creación de una representación digital coherente a partir de datos a menudo dispersos o ruidosos. El análisis permite extraer características significativas de la forma, mientras que la manipulación facilita su modificación según necesidades específicas. La simulación predice el comportamiento de la forma bajo ciertas condiciones, y la transmisión asegura que el modelo pueda ser compartido y visualizado en diferentes entornos con una pérdida mínima de información.
Equivalencia con el procesamiento de señales e imágenes
El procesamiento geométrico guarda una relación directa con el procesamiento de señales y el procesamiento de imágenes, siendo considerado equivalente a estas disciplinas en términos de conceptos, estructuras de datos y algoritmos. Esta equivalencia surge de la naturaleza compartida de los datos que manejan: mientras que las señales se representan como funciones de una dimensión y las imágenes como funciones de dos dimensiones, las formas geométricas se tratan como funciones o estructuras de tres dimensiones. Muchos de los principios fundamentales, como el filtrado, la compresión, la transformación y la reconstrucción, se aplican de manera análoga en los tres campos.

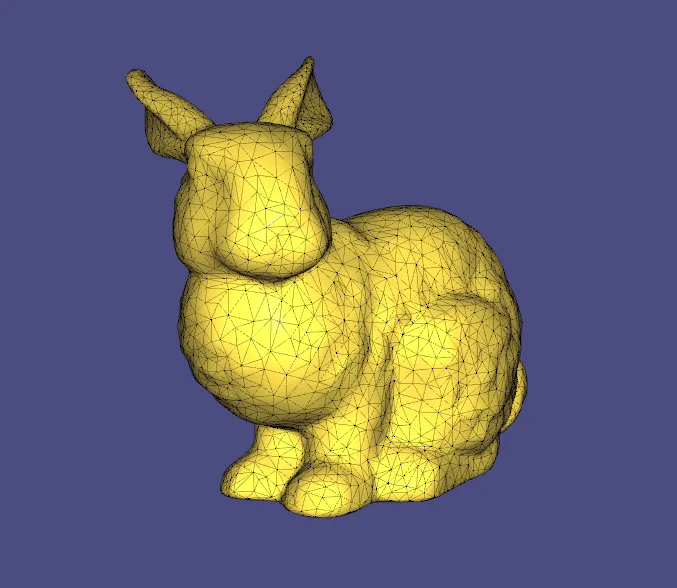

Las estructuras de datos utilizadas en el procesamiento geométrico, como las mallas de triángulos, los campos de puntos y las superficies implícitas, tienen contrapartes en el procesamiento de imágenes, como las matrices de píxeles y los grafos de vecindad. De manera similar, los algoritmos diseñados para suavizar una señal o reducir el ruido en una imagen se adaptan para alisar superficies o simplificar mallas tridimensionas. Esta transferencia de conceptos permite a los investigadores aprovechar décadas de avances en el procesamiento de señales e imágenes para resolver problemas complejos en el dominio geométrico, facilitando la innovación y la eficiencia en el desarrollo de nuevas técnicas.
La comprensión de estas equivalencias es crucial para el avance de la disciplina, ya que permite una integración más fluida entre las diferentes áreas del conocimiento. Al tratar las formas tridimensionales con el mismo rigor y las mismas herramientas conceptuales que se aplican a las señales y las imágenes, el procesamiento geométrico se posiciona como una extensión natural de estas disciplinas, ampliando su alcance hacia el espacio tridimensional y abriendo nuevas posibilidades para la representación y el análisis de la realidad física.
¿Qué es el ciclo de vida del procesamiento de la geometría?
El ciclo de vida del procesamiento de la geometría describe el recorrido completo de una forma tridimensional desde su creación inicial hasta su aplicación final. Este proceso se estructura en tres etapas fundamentales: nacimiento, análisis y edición, y consumo. Cada fase implica operaciones específicas que transforman los datos geométricos en información utilizable para diversas disciplinas como la ingeniería, la medicina o el entretenimiento.Nacimiento de la forma
La primera etapa es el nacimiento, donde la forma se instancía en el espacio tridimensional. Esto puede ocurrir mediante la creación de un modelo digital, la definición de una representación matemática precisa o a través del escaneo de un objeto físico. En esta fase, se establece la base de datos geométrica que será manipulada posteriormente.
Análisis y edición
Una vez adquirida, la geometría somete a análisis y edición. El análisis incluye mediciones cuantitativas como distancias, evaluación de la suavidad superficial y el cálculo de características topológicas como la característica de Euler. La edición busca refinar el modelo mediante la eliminación de ruido, la aplicación de deformaciones específicas o la ejecución de transformaciones rígidas para ajustar la forma a los requerimientos del proyecto.
Consumo de la geometría
La etapa final es el consumo, donde la geometría procesada se utiliza para tomar decisiones o crear productos tangibles. Esto puede implicar el renderizado visual para la multimedia, la evaluación basada en criterios técnicos en ingeniería inversa, o la fabricación física mediante tecnologías como la impresión 3D o el corte por láser. El consumo cierra el ciclo al transformar los datos digitales en valor práctico.
| Etapa | Descripción | Operaciones clave |
|---|---|---|
| Nacimiento | Instanciación de la forma en 3D | Modelado, representación matemática, escaneo |
| Análisis y edición | Evaluación y refinamiento del modelo | Medidas de distancia, suavidad, característica de Euler; eliminación de ruido, deformación, transformaciones rígidas |
| Consumo | Aplicación práctica de la geometría | Renderizado, toma de decisiones, fabricación (impresión 3D, corte por láser) |
Fundamentos matemáticos y computacionales
El procesamiento geométrico se sustenta en una base interdisciplinaria que integra conceptos fundamentales de matemáticas aplicadas, ciencias de la computación e ingeniería. Esta convergencia disciplinaria permite el diseño de algoritmos eficientes capaces de manejar la complejidad inherente a los modelos tridimensionales. La disciplina no opera de manera aislada; más bien, establece un paralelismo estructural directo con campos maduros como el procesamiento de señales y el procesamiento de imágenes. Esta equivalencia conceptual es crucial, ya que permite trasladar estrategias probadas de análisis de datos unidimensionales y bidimensionales hacia el dominio tridimensional, optimizando así la adquisición, reconstrucción, análisis, manipulación, simulación y transmisión de modelos 3D.
Estructuras de datos y algoritmos equivalentes
La naturaleza del procesamiento geométrico implica que muchos de sus componentes técnicos son directamente equivalentes a aquellos utilizados en otras áreas del procesamiento de datos. Las estructuras de datos empleadas para representar formas tridimensionales deben soportar operaciones complejas sin perder precisión ni eficiencia computacional. Al igual que en el procesamiento de imágenes, donde los píxeles y las matrices definen la información visual, en el procesamiento geométrico se utilizan representaciones matemáticas específicas para capturar la esencia de una forma. Los algoritmos desarrollados en esta disciplina buscan optimizar cada etapa del ciclo de vida de una forma, desde su nacimiento a través de un modelo, representación matemática o escaneo, pasando por el análisis y la edición, hasta su consumo final mediante renderizado, toma de decisiones o fabricación.
Esta equivalencia algorítmica facilita la integración de técnicas de filtrado, compresión y reconstrucción que ya han demostrado su eficacia en el manejo de señales e imágenes. La adaptación de estos métodos al espacio tridimensional requiere considerar la mayor dimensión de libertad y la complejidad topológica de los objetos, pero los principios subyacentes permanecen consistentes. Esto permite a los investigadores y profesionales aprovechar décadas de avances en ciencias de la computación para resolver problemas específicos de la geometría digital, mejorando la velocidad y la precisión de los resultados.
Medidas geométricas fundamentales
Dentro del análisis geométrico, la cuantificación de las propiedades de los modelos 3D es esencial para su manipulación y comprensión. Se utilizan diversas medidas geométricas para evaluar la calidad y las características de las formas. Entre las más básicas se encuentran las distancias entre puntos, que permiten medir la proximidad y la distribución espacial de los vértices o superficies de un modelo. La suavidad es otra métrica crítica, que evalúa la continuidad y la regularidad de las superficies, lo cual es fundamental para el renderizado realista y la fabricación precisa.
Además, la característica de Euler representa una medida topológica clave que ayuda a clasificar y analizar la estructura global de una forma geométrica. Esta característica proporciona información sobre la conectividad y los agujeros presentes en el modelo, ofreciendo una visión más profunda que la simple apariencia visual. El cálculo preciso de estas medidas —distancias, suavidad y característica de Euler— permite a los algoritmos tomar decisiones informadas durante las etapas de análisis y edición, asegurando que los modelos 3D mantengan sus propiedades deseadas a lo largo de todo su ciclo de vida, desde la adquisición inicial hasta su aplicación final en multimedia, entretenimiento, diseño asistido por computadora, ámbitos biomédicos, ingeniería inversa y computación científica.
Aplicaciones en ingeniería, ciencia y entretenimiento
El procesamiento geométrico encuentra su justificación práctica en una amplia gama de dominios donde la representación precisa de la forma tridimensional es fundamental. Las aplicaciones abarcan desde la industria del entretenimiento hasta la ingeniería de precisión y la investigación biomédica. En cada uno de estos contextos, el ciclo de vida de la forma —que incluye el nacimiento, el análisis y el consumo— se adapta a las necesidades específicas de la disciplina, aprovechando algoritmos eficientes para la adquisición, reconstrucción y manipulación de modelos 3D.
Multimedia, entretenimiento y diseño asistido
En los sectores de la multimedia y el entretenimiento, el procesamiento geométrico es esencial para la creación de activos digitales complejos. La adquisición de modelos a través de escaneos o la representación matemática permite generar geometría detallada que posteriormente se somete a análisis y edición. El consumo de estas formas se manifiesta en el renderizado activo, crucial para la inmersión en videojuegos y la calidad visual en películas. Los algoritmos de manipulación geométrica permiten optimizar la malla poligonal para el rendimiento en tiempo real, equilibrando la fidelidad visual con la eficiencia computacional. De manera similar, en el diseño asistido por computadora (CAD), la precisión en la representación matemática de las formas es vital. Las herramientas de CAD dependen de estructuras de datos geométricas robustas para permitir la edición y la simulación de piezas mecánicas antes de su fabricación física.
Biomédica, ingeniería inversa y computación científica
En el ámbito biomédico, la reconstrucción de modelos 3D a partir de datos de adquisición, como imágenes de resonancia magnética o tomografías, permite un análisis detallado de la anatomía humana. Esto facilita la planificación quirúrgica y la fabricación de prótesis personalizadas, donde la manipulación geométrica asegura que el modelo final se ajuste a las características únicas del paciente. La ingeniería inversa utiliza estos mismos principios para capturar formas existentes y convertirlas en modelos digitales editables, permitiendo la replicación o la modificación de componentes industriales cuando los planos originales son escasos o inexactos. En la computación científica, el procesamiento geométrico soporta la simulación de fenómenos físicos complejos. El análisis de mallas y la transmisión de datos geométricos permiten a los investigadores visualizar y comprender estructuras a escalas microscópicas o cósmicas, integrando conceptos de matemáticas aplicadas y ciencias de la computación para resolver problemas de ingeniería y física teórica.
¿Cómo se adquieren y representan las formas geométricas?
La adquisición y representación de formas geométricas constituyen la fase inicial del ciclo de vida de una forma, conocida como nacimiento. En esta etapa, las entidades geométricas son instanciadas mediante tres métodos fundamentales: modelos directos, representaciones matemáticas y escaneos. Estos métodos permiten transformar datos brutos o definiciones abstractas en estructuras de datos manejables para el procesamiento geométrico.
Métodos de instanciación de formas
Los modelos geométricos pueden originarse a partir de definiciones explícitas creadas por diseñadores o investigadores, utilizando herramientas de diseño asistido por computadora. Alternativamente, las representaciones matemáticas definen las formas mediante ecuaciones o funciones que describen la superficie o el volumen del objeto. Por otro lado, los escaneos implican la adquisición de datos a partir de fuentes físicas o digitales, capturando la geometría mediante dispositivos de entrada que registran puntos en el espacio.
| Método | Descripción | Características |
|---|---|---|
| Modelos | Definición explícita de la forma mediante elementos geométricos básicos. | Alta precisión, control directo sobre la topología y la geometría. |
| Representaciones matemáticas | Descripción de la forma mediante ecuaciones, funciones o parámetros. | Flexibilidad analítica, capacidad de definir formas complejas con pocos parámetros. |
| Escaneos | Adquisición de datos geométricos a partir de fuentes físicas o digitales. | Dependencia de la calidad del dispositivo de entrada, gran cantidad de datos puntuales. |
Dimensiones del procesamiento geométrico
El procesamiento geométrico no se limita exclusivamente a las tres dimensiones espaciales tradicionales. Aunque los modelos 3D son centrales en aplicaciones como la multimedia, el entretenimiento y la ingeniería inversa, la disciplina también abarca espacios de dimensiones arbitrarias. Esto significa que los conceptos, estructuras de datos y algoritmos desarrollados para el procesamiento geométrico pueden extenderse a espacios 2D, 3D o de mayor dimensionalidad, dependiendo de las necesidades específicas de cada aplicación. Esta flexibilidad dimensional permite adaptar las técnicas de análisis y manipulación a diversos contextos, desde el procesamiento de imágenes 2D hasta la simulación de fenómenos científicos en espacios de alta dimensión.
La equivalencia del procesamiento geométrico con el procesamiento de señales y el procesamiento de imágenes se refleja en esta capacidad de adaptación dimensional. Al igual que las señales pueden ser unidimensionales (tiempo) o bidimensionales (imagen), las formas geométricas pueden representarse en múltiples dimensiones, utilizando conceptos matemáticos y algoritmos que se traducen directamente entre estos dominios. Esta interdisciplinariedad fortalece la eficiencia de los algoritmos diseñados para la adquisición, reconstrucción, análisis, manipulación, simulación y transmisión de modelos en cualquier dimensión relevante para la aplicación específica.
Técnicas de análisis y edición geométrica
El análisis y la edición geométrica constituyen etapas fundamentales dentro del ciclo de vida de una forma, específicamente en la fase de análisis y edición mencionada en la definición de la disciplina. Estas técnicas permiten transformar modelos tridimensionales crudos en representaciones útiles para aplicaciones de diseño asistido por computadora, multimedia o ingeniería inversa. El procesamiento geométrico emplea conceptos equivalentes al procesamiento de señales e imágenes para optimizar estas estructuras de datos.
Técnicas de análisis geométrico
El análisis geométrico se centra en extraer propiedades cuantitativas y cualitativas de los modelos 3D. Una técnica básica es la medición de distancias, que evalúa la proximidad entre puntos, superficies o volúmenes. Estas mediciones son esenciales para determinar la precisión de la adquisición y la relación espacial entre componentes en el diseño asistido por computadora.
Otro aspecto crítico es la evaluación de la suavidad de la superficie. El análisis de la suavidad identifica irregularidades en la malla o la representación matemática, lo cual es vital para el renderizado eficiente y la percepción visual en el entretenimiento y la multimedia. Las discontinuidades en la suavidad pueden indicar errores de reconstrucción o características intencionales de la forma.
La característica de Euler es una propiedad topológica fundamental utilizada en el análisis geométrico. Esta característica proporciona información sobre la conectividad y la estructura global de la malla, permitiendo distinguir entre formas con diferentes propiedades topológicas, como la presencia de agujeros o componentes conectados. El cálculo de la característica de Euler ayuda a validar la integridad del modelo durante las etapas de manipulación.
Métodos de edición y optimización
La edición geométrica implica la modificación directa de los modelos 3D para mejorar su calidad o adaptarlas a necesidades específicas. La eliminación de ruido es una técnica esencial que busca reducir las imperfecciones introducidas durante la adquisición, como en el escaneo de superficies. Al aplicar filtros y algoritmos de suavizado, se obtienen representaciones más limpias y precisas, facilitando el análisis posterior y la simulación.
Las deformaciones permiten modificar la forma de un modelo manteniendo sus propiedades esenciales. Estas técnicas son ampliamente utilizadas en el entretenimiento y la computación científica para simular cambios en la geometría bajo diferentes condiciones. La deformación puede ser global, afectando toda la estructura, o local, enfocándose en regiones específicas del modelo.
Las transformaciones rígidas son operaciones básicas en la edición geométrica que incluyen traslaciones, rotaciones y escalados. Estas transformaciones permiten posicionar y orientar los modelos 3D en el espacio, lo cual es crucial para la integración de múltiples componentes en el diseño asistido por computadora y la fabricación. La aplicación de transformaciones rígidas mantiene las distancias y ángulos internos del modelo, preservando su estructura geométrica.
En conjunto, estas técnicas de análisis y edición permiten optimizar las formas para diversas aplicaciones. Al combinar mediciones precisas, análisis topológico y métodos de modificación, el procesamiento geométrico garantiza que los modelos 3D sean eficientes, precisos y adecuados para el consumo final, ya sea mediante renderizado, toma de decisiones o fabricación física.
Ejercicios resueltos
El procesamiento geométrico requiere la aplicación práctica de conceptos teóricos para la manipulación de modelos tridimensionales. A continuación, se presentan ejercicios ilustrativos que demuestran el análisis topológico y la transformación geométrica, fundamentales en el diseño de algoritmos eficientes para la reconstrucción y simulación de formas.
Ejercicio 1: Cálculo de la característica de Euler
La característica de Euler es un invariante topológico esencial para analizar la estructura de mallas poligonales, una tarea clave en el análisis de modelos 3D. Para una superficie cerrada sin bordes, la fórmula se define como:
χ = V − E + FDonde V representa el número de vértices, E el número de aristas y F el número de caras. Consideremos un tetraedro regular, un modelo geométrico básico utilizado en la ingeniería inversa y la computación científica. Un tetraedro posee 4 vértices, 6 aristas y 4 caras. Sustituyendo estos valores en la ecuación:
χ = 4 − 6 + 4 = 2El resultado χ = 2 confirma que el tetraedro es topológicamente equivalente a una esfera, lo cual es fundamental para la validación de mallas en aplicaciones biomédicas y de diseño asistido por computadora.
Ejercicio 2: Aplicación de transformaciones rígidas
La manipulación de modelos 3D implica a menudo el uso de transformaciones rígidas, que preservan las distancias y ángulos, esenciales en la simulación y el entretenimiento. Una traslación mueve un punto P en el espacio tridimensional sumando un vector de desplazamiento T. La operación se expresa como:
P ′ = P + TSupongamos un vértice de un modelo 3D ubicado en las coordenadas P = (1, 2, 3). Si se aplica una traslación T = (2, -1, 0), el nuevo punto P′ se calcula componente a componente:
P ′ = ( 1 + 2, 2 + ( − 1 ), 3 + 0 ) = ( 3, 1, 3 )Este cálculo ilustra cómo los algoritmos de procesamiento geométrico manipulan las coordenadas para la transmisión y visualización eficiente de datos espaciales.
