Definición y concepto
En el ámbito de las matemáticas y la generación de imágenes digitales, una trampa orbital se define como un método específico utilizado para colorear imágenes de fractales. Este procedimiento se basa fundamentalmente en medir la distancia a la que se acerca la función iterada a una forma geométrica predefinida, conocida como la trampa. A diferencia de los métodos de coloreado tradicionales que pueden depender únicamente del número de iteraciones necesarias para la divergencia, el uso de trampas orbitales introduce una dimensión espacial adicional, permitiendo una mayor riqueza visual y detalle en la representación gráfica de estructuras fractales complejas.
Aplicación en el plano complejo
Las trampas orbitales se utilizan normalmente para colorear fractales bidimensionales que representan el plano complejo. En este contexto, cada punto del plano complejo corresponde a un píxel en la imagen final, y la trayectoria de la función iterada a través de ese punto determina su coloración. La elección del plano complejo como dominio de aplicación es particularmente relevante debido a la naturaleza de muchas funciones fractales, como la función cuadrática utilizada en el conjunto de Mandelbrot, donde las variables toman valores complejos y las iteraciones generan patrones intrincados que se benefician de la precisión que ofrecen las trampas.
Tipos de formas geométricas utilizadas
Las trampas típicas incluyen una variedad de formas geométricas que pueden adaptarse a las necesidades específicas de la visualización fractal. Entre las más comunes se encuentran los puntos, las líneas y los círculos, que ofrecen simplicidad computacional y claridad visual. Además, se pueden emplear formas más elaboradas, como las llamadas formas de flores, que introducen simetrías radiales y patrones repetitivos que resaltan ciertas características del fractal subyacente. Incluso es posible utilizar imágenes digitales completas como trampas, lo que permite superponer texturas o patrones complejos sobre la estructura fractal, enriqueciendo aún más la representación visual.
Mecanismo de asignación de colores
El algoritmo subyacente a este método asigna a cada píxel la distancia más corta encontrada durante la iteración de la función. Esto significa que, a medida que la secuencia de valores generados por la función iterada avanza, se calcula continuamente la distancia entre el valor actual y la forma geométrica definida como trampa. La mínima distancia registrada a lo largo de todas las iteraciones se toma como el valor representativo para ese píxel, determinando así su color en la imagen final. Este enfoque permite capturar la proximidad de la trayectoria orbital a la trampa, proporcionando una representación más detallada y matizada de la dinámica del fractal en comparación con métodos que solo consideran el punto de divergencia o el número total de iteraciones.
¿Cómo funciona el algoritmo de trampa orbital?
El algoritmo de trampa orbital es el mecanismo fundamental que permite transformar la secuencia de iteraciones de una función compleja en una representación visual rica en matices. A diferencia de los métodos tradicionales que dependen exclusivamente del número de iteraciones necesarias para que un punto escape a infinito, este enfoque analiza la trayectoria geométrica del punto durante todo el proceso de convergencia o divergencia. La esencia del método radica en medir cuánto se acerca la función iterada a una forma geométrica predefinida, conocida como trampa, asignando a cada píxel de la imagen el valor de la distancia más corta encontrada durante la iteración.
Proceso de cálculo paso a paso
La implementación del algoritmo sigue una lógica secuencial precisa para cada punto del plano complejo que se desea representar. El proceso comienza inicializando una variable que almacenará la distancia mínima registrada hasta el momento. A medida que la función compleja se itera, se calcula la distancia entre la posición actual del punto y la trampa geométrica seleccionada. Si esta nueva distancia es menor que el valor almacenado previamente, la variable se actualiza. Este ciclo continúa hasta que se cumple una condición de parada, como alcanzar un número máximo de iteraciones o escapar de un radio de convergencia. El valor final de la distancia mínima determina el color o la intensidad del píxel correspondiente.
| Paso | Acción del algoritmo | Detalle técnico |
|---|---|---|
| 1 | Inicialización | Se asigna un valor inicial a la variable de distancia mínima, generalmente un número grande o infinito, para cualquier punto del plano complejo. |
| 2 | Iteración de la función | Se aplica la función compleja al punto actual, generando una nueva posición en el plano complejo (por ejemplo, en el conjunto de Mandelbrot). |
| 3 | Verificación de distancia | Se calcula la distancia geométrica entre la nueva posición del punto y la forma de la trampa (punto, línea, círculo, etc.). |
| 4 | Actualización del mínimo | Si la distancia calculada es menor que el valor almacenado en la variable de distancia mínima, se actualiza el valor con la nueva distancia. |
| 5 | Repetición o fin | El proceso se repite hasta que el punto escapa del radio de convergencia o se alcanza el límite de iteraciones. El valor final de la distancia mínima determina el color del píxel. |
Este método permite una gran flexibilidad visual, ya que la elección de la trampa influye directamente en la textura y el patrón de colores resultantes. Las trampas pueden ser simples, como un único punto en el origen, o más complejas, como líneas rectas, círculos o incluso formas de flores e imágenes digitales completas. Al utilizar trampas orbitales, se obtienen fractales bidimensionales que revelan detalles estructurales que de otro modo podrían permanecer ocultos bajo una paleta de colores basada únicamente en la velocidad de convergencia.
Tipos de trampas orbitales
Las variaciones en la aplicación del método de las trampas orbitales dependen fundamentalmente de la forma geométrica elegida para definir la región objetivo dentro del plano complejo. La selección de la trampa determina cómo se mide la distancia durante la iteración de la función y, por consiguiente, cómo se asignan los colores a cada píxel de la imagen resultante. Este enfoque permite una gran flexibilidad visual, ya que la distancia más corta encontrada durante la secuencia de iteraciones se traduce directamente en un valor de color, creando gradientes suaves y detalles finos que pueden quedar ocultos en los métodos tradicionales de conteo de iteraciones.
Trampas basadas en puntos
La configuración más elemental y común consiste en utilizar un único punto como trampa. En muchos casos, este punto se sitúa en el origen del plano complejo, es decir, en las coordenadas (0, 0). Cuando se emplea esta configuración, el algoritmo calcula la distancia euclidiana entre la posición actual del punto iterado y el origen en cada paso del proceso. Esta métrica es particularmente útil para resaltar la convergencia o la divergencia de las órbitas hacia el centro del sistema. Al asignar colores basados en la proximidad al origen, se pueden revelar estructuras concéntricas y detalles de simetría radial que definen la topología del fractal, como se observa frecuentemente en el conjunto de Mandelbrot estándar.
Trampas basadas en líneas rectas
Otra variación significativa implica el uso de líneas rectas como regiones objetivo. Estas líneas pueden ser verticales u horizontales, dependiendo de la orientación deseada para resaltar ciertas características del fractal. En el caso de una línea vertical, la distancia se mide desde el punto iterado hasta la línea definida por una coordenada real constante, ignorando la componente imaginaria para el cálculo de la proximidad. De manera similar, para una línea horizontal, la distancia se calcula respecto a una coordenada imaginaria constante. Este método es especialmente efectivo para visualizar la estructura de los "tallos" o brazos que se extienden desde el cuerpo principal del conjunto de Mandelbrot. Los conocidos como "tallos de Pickover" son un ejemplo destacado donde el uso de líneas como trampas permite diferenciar claramente las distintas ramas del fractal, asignando colores distintos según la línea más cercana a la que se aproxime la órbita. Esta técnica ayuda a descomponer la complejidad visual del conjunto, permitiendo identificar patrones lineales que de otro modo podrían fusionarse en una masa de color uniforme.
Además de puntos y líneas, la metodología permite la incorporación de otras formas geométricas, como círculos o incluso imágenes digitales completas, lo que amplía las posibilidades de representación visual. Sin embargo, las configuraciones basadas en puntos y líneas siguen siendo las más fundamentales por su simplicidad computacional y su capacidad para revelar la estructura subyacente de los fractales bidimensionales en el plano complejo.
Aplicación en el conjunto de Mandelbrot

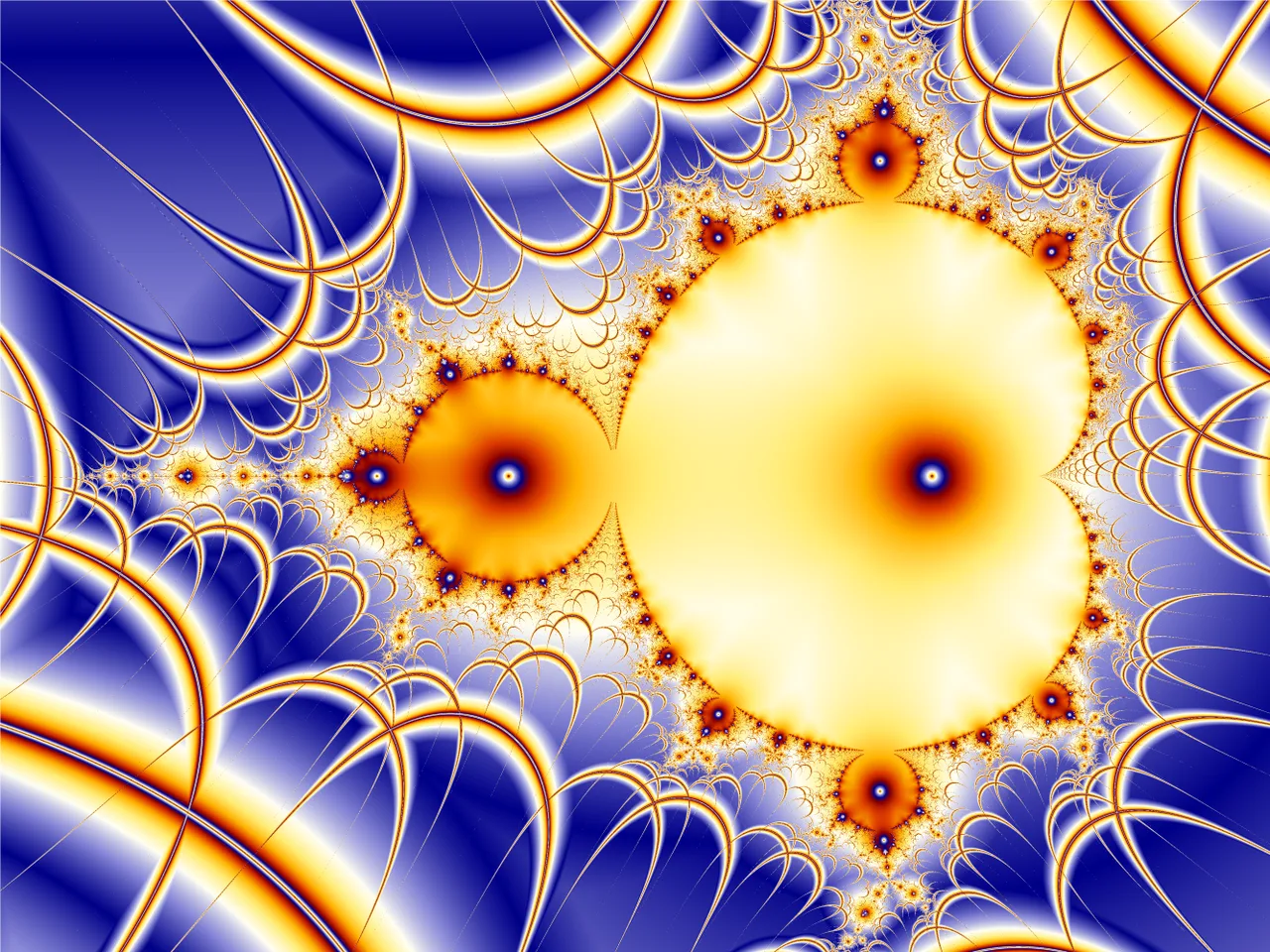

La aplicación de las trampas orbitales al conjunto de Mandelbrot representa una evolución significativa en la visualización de fractales bidimensionales en el plano complejo. El conjunto de Mandelbrot se define mediante la iteración de la función cuadrática zn+1=zn2+c, donde z y c son números complejos. En este contexto, la trampa orbital permite asignar colores a cada punto del plano basándose en la proximidad de la secuencia iterada a una forma geométrica específica, en lugar de depender exclusivamente del momento en que la órbita escapa de un radio de convergencia.
Mecánica del algoritmo en el plano complejo
Para cada punto c en el plano complejo, se inicia la sucesión z0=0 y se calculan los sucesivos valores de zn. Si se selecciona una línea como trampa, por ejemplo, el eje real o imaginario, la distancia se calcula como la longitud del segmento perpendicular desde zn hasta dicha línea. Esta distancia mínima se registra y se actualiza en cada iteración hasta que la órbita alcanza el criterio de escape o llega al máximo de iteraciones establecidas.
Comparación con el tiempo de escape tradicional
El método tradicional de colorear el conjunto de Mandelbrot se basa en el "tiempo de escape", que cuenta cuántas iteraciones tarda la secuencia en salir de un disco de radio fijo (generalmente 2 unidades). Este enfoque produce bandas de color uniformes que pueden parecer discretas si no se suavizan matemáticamente. En contraste, las trampas orbitales ofrecen una representación continua y más rica, ya que capturan la trayectoria geométrica de la órbita. Las trampas típicas incluyen puntos, líneas, círculos, formas de flores e incluso imágenes digitales, lo que permite una mayor flexibilidad estética y analítica.
Al utilizar trampas como círculos o formas de flores, la visualización revela patrones de simetría y estructura interna del fractal que el método de tiempo de escape puede ocultar. La distancia a la trampa proporciona información sobre cómo la órbita se aproxima a la forma geométrica antes de diverger, ofreciendo una capa adicional de detalle en la representación del conjunto de Mandelbrot. Este enfoque es particularmente útil para estudiar la dinámica del plano complejo y la relación entre la posición inicial c y el comportamiento asintótico de la sucesión.
¿Qué formas geométricas pueden usarse como trampas?
La selección de la forma geométrica que actúa como trampa es el factor determinante en la estética y la interpretación visual de un fractal coloreado mediante este método. Las fuentes académicas identifican un conjunto específico de formas típicas que se emplean para definir estas regiones objetivo dentro del plano complejo. Estas incluyen puntos discretos, líneas rectas o curvas, círculos, formas complejas que recuerdan a flores e incluso imágenes digitales completas. Cada una de estas opciones impone una métrica de distancia distinta que el algoritmo evalúa durante la iteración de la función.
Trampas puntuales y lineales
Cuando la trampa se define como un punto único, el algoritmo mide la distancia euclidiana entre la posición actual del punto iterado en el plano complejo y ese punto fijo. Esta es la configuración más básica y a menudo resulta en patrones de color que se agrupan en anillos concéntricos o bandas radiales, dependiendo de la función generadora del fractal. Si la trampa se extiende para formar una línea, la distancia se calcula como la proyección más corta desde el punto iterado hacia dicha línea. Esto tiende a crear efectos visuales de capas o estratos que siguen la orientación de la línea, resaltando la dirección del flujo de las órbitas en esa región específica del conjunto.
Trampas curvilíneas y formas complejas
El uso de círculos como trampas introduce una simetría radial en la evaluación de la distancia. El algoritmo compara la distancia del punto iterado al centro del círculo y resta el radio, lo que permite colorear las regiones basándose en qué tan cerca o lejos están de la circunferencia objetivo. Las llamadas "formas de flores" representan una categoría más compleja, donde la trampa puede definirse mediante ecuaciones polares o combinaciones de arcos. Estas formas permiten capturar la simetría intrínseca de ciertos fractales, como los conjuntos de Mandelbrot o Julia, generando patrones de color que resaltan la repetición y la autosimilitud en estructuras más detalladas que las simples líneas o círculos.
Imágenes digitales como trampas
Una aplicación más avanzada y visualmente rica consiste en utilizar imágenes digitales enteras como trampas. En este caso, la "trampa" no es una forma geométrica simple, sino una máscara binaria o una matriz de píxeles superpuesta sobre el plano complejo. El algoritmo calcula la distancia del punto iterado al conjunto de píxeles activos de la imagen. Esto permite que la estructura del fractal se "moldee" visualmente según la silueta o los detalles de la imagen digital elegida. La elección de la forma afecta directamente el resultado visual al cambiar la topología de las regiones de proximidad; mientras que un punto crea un gradiente radial, una imagen digital puede crear una proyección compleja donde los colores del fractal siguen los contornos y detalles de la imagen de referencia, integrando así la información geométrica de la trampa con la dinámica caótica de la función iterada.
Ejercicios resueltos
Ejercicio 1: Trampa puntual básica
La fórmula de distancia es d=(x2−x1)2+(y2−y1)2. Esta es la distancia mínima registrada hasta el momento.
Ejercicio 2: Comparación de distancias en múltiples iteraciones
Calculamos la nueva distancia a la trampa T=0+0i. Comparando con la distancia anterior de aproximadamente 2.82, la nueva distancia es menor. Por lo tanto, el algoritmo actualiza la distancia mínima del píxel a 0.707. Este valor determinará el tono de color más claro para ese píxel específico.
Ejercicio 3: Trampa lineal simple
En este caso, la trampa es una línea vertical definida por x=1. La distancia de un punto (x,y) a una línea vertical x=c es simplemente ∣x−c∣. Como 0.5 < 2, la distancia mínima se actualiza a 0.5. Este método permite colorear fractales basándose en la proximidad a formas geométricas simples como líneas.
Diferencias con otros métodos de coloreado
El método de trampa orbital representa un enfoque alternativo y complementario al algoritmo de tiempo de escape, que constituye la técnica estándar más conocida para la visualización de fractales como el conjunto de Mandelbrot. Comprender las diferencias fundamentales entre ambos procedimientos es esencial para apreciar la riqueza visual que ofrece cada uno y para seleccionar la estrategia adecuada según los objetivos estéticos o analíticos del investigador.
Algoritmo de tiempo de escape
El algoritmo de tiempo de escape se basa principalmente en la cantidad de iteraciones necesarias para que una secuencia diverja hacia el infinito. En este método tradicional, cada píxel del plano complejo se asigna a un color en función de cuántos pasos tarda la función iterada en superar un radio de convergencia predeterminado. Este enfoque genera mapas de calor donde los tonos reflejan la velocidad de divergencia de los puntos, creando bandas de color que pueden resultar en una apariencia algo discreta o escalonada si no se aplica una suavizado adicional. La información capturada es esencialmente temporal: se mide el "cuándo" ocurre la salida de la órbita, pero no necesariamente la trayectoria detallada que siguió la órbita antes de escapar.
Enfoque basado en la distancia geométrica
En contraste, el método de trampa orbital no se centra exclusivamente en el momento de la divergencia, sino en la proximidad espacial de la órbita a una forma geométrica específica, denominada trampa. Esto significa que la información visual depende de la trayectoria geométrica de la secuencia en el plano complejo. Las trampas pueden ser puntos, líneas, círculos, formas de flores e incluso imágenes digitales completas. Esta flexibilidad permite que los fractales bidimensionales adquieran texturas y patrones que reflejan la interacción directa entre la dinámica del sistema y la forma de la trampa elegida.
Implicaciones visuales y analíticas
La diferencia clave radica en la naturaleza de los datos representados. Mientras que el tiempo de escape ofrece una visión global de la velocidad de convergencia o divergencia, las trampas orbitales revelan detalles estructurales locales. Por ejemplo, si se utiliza una línea como trampa, las regiones del fractal donde las órbitas pasan cerca de esa línea se iluminan, destacando la estructura interna del conjunto. Esto permite una mayor personalización estética y una exploración más profunda de la geometría subyacente. El algoritmo de trampa orbital, por tanto, no reemplaza al método de tiempo de escape, sino que lo enriquece al añadir una capa de información espacial que el método tradicional a menudo deja implícita. Ambos métodos operan en el plano complejo, pero ofrecen perspectivas distintas: uno temporal y el otro espacial-geométrico.
