El álgebra booleana es una rama del álgebra que estudia las operaciones lógicas sobre valores binarios, típicamente representados como 0 y 1, o como "Falso" y "Verdadero". A diferencia del álgebra clásica, que maneja números continuos y operaciones aritméticas como la suma o la multiplicación, el álgebra booleana se centra en la lógica proposicional y la manipulación de conjuntos, donde cada variable solo puede tomar uno de dos estados posibles.
Esta estructura algebraica es la base fundamental de la electrónica digital moderna. Desde los procesadores de los ordenadores hasta los circuitos integrados de los teléfonos móviles, cada decisión que toma una máquina se reduce a operaciones booleanas. Comprender sus leyes y propiedades permite diseñar circuitos más eficientes, simplificar funciones lógicas y optimizar el almacenamiento de datos en sistemas informáticos.
Definición y concepto
El álgebra booleana es una estructura algebraica que generaliza la lógica clásica y la teoría de conjuntos. A diferencia del álgebra elemental, donde las variables pueden tomar cualquier valor numérico, aquí el universo de discurso se reduce a dos estados discretos. Esta restricción no simplifica el sistema, sino que lo hace fundamental para describir la verdad y la falsedad de manera rigurosa.
En su forma más básica, el sistema se define sobre un conjunto con dos elementos, convencionalmente denominados 0 y 1. Sobre este conjunto operan tres funciones fundamentales: la conjunción (AND), la disyunción (OR) y la negación (NOT). Estas operaciones no siguen las reglas habituales de la suma o el producto, sino que obedecen a leyes propias, como la conmutatividad o la distributividad, adaptadas a la naturaleza binaria de los datos.
Dato curioso: Aunque George Boole publicó su obra fundacional en 1854, él mismo describió su sistema como un "cálculo del pensamiento". No imaginaba que sus fórmulas acabarían gobernando cada transistor de un procesador moderno.
Abstracción matemática vs. Lógica
Es crucial distinguir entre la definición formal y su interpretación práctica. Matemáticamente, un álgebra booleana es una tupla (B, ∧, ∨, ¬, 0, 1), donde B es un conjunto y las operaciones cumplen ciertos axiomas. Aquí, 0 y 1 son simplemente elementos neutros y complementarios. No tienen por qué ser números enteros; podrían ser voltajes altos y bajos, o incluso conjuntos vacíos y universales.
La interpretación lógica asigna significado a estos símbolos. El elemento 1 se asocia con "Verdadero" (V) y el 0 con "Falso" (F). La operación AND (∧) devuelve verdadero solo si ambas entradas son verdaderas. La OR (∨) devuelve verdadero si al menos una entrada lo es. La NOT (¬) invierte el valor. Esta correspondencia permite traducir enunciados del lenguaje natural a expresiones algebraicas manipulables.
Esta estructura no es mera aritmética. Es lógica cuantificada. Mientras que en el cálculo diferencial estudiamos cómo cambian las cantidades, en el álgebra booleana analizamos cómo se relacionan las proposiciones. El principio de bivalencia sostiene que toda proposición tiene exactamente un valor de verdad: o es verdadera o es falsa, sin terceros intermedios. Este binarismo es la columna vertebral de la lógica clásica y de la computación digital.
Las operaciones básicas se expresan con fórmulas que definen su comportamiento. Por ejemplo, la ley de identidad establece que cualquier elemento operado con el neutro mantiene su valor:
x∧1=xyx∨0=xLa ley de complemento indica que un elemento y su negación cubren todo el espacio lógico:
x∧¬x=0yx∨¬x=1Estas ecuaciones no son arbitrarias. Surgen de la necesidad de cerrar el sistema bajo operaciones. Sin ellas, la lógica perdería su poder predictivo. La consecuencia es directa: cualquier circuito lógico complejo puede reducirse a combinaciones de estas tres operaciones básicas, siempre que se respeten los axiomas de Boole.
Historia y origen del sistema
El álgebra booleana nació como una herramienta abstracta para cuantificar el razonamiento lógico, mucho antes de que los interruptores eléctricos dominaran la vida cotidiana. George Boole publicó The Laws of Thought en 1854, proponiendo que las leyes del pensamiento podían expresarse mediante símbolos matemáticos. Su objetivo era crear una ciencia del razonamiento independiente del sujeto que piensa. Esta visión fue revolucionaria pero, durante décadas, permaneció como una curiosidad para filósofos y matemáticos, lejana a las necesidades prácticas de la ingeniería.
La influencia de los conjuntos
La conexión entre la lógica y la estructura matemática se fortaleció con la llegada de Georg Cantor. Aunque Boole utilizó el símbolo + para la unión, a menudo llamada suma lógica, Cantor aportó la rigurosidad necesaria al definir los conjuntos. Esto permitió entender que las operaciones booleanas actuaban sobre grupos de elementos con propiedades compartidas. La intersección y la unión dejaron de ser meras operaciones aritméticas para convertirse en relaciones espaciales y lógicas. Esta claridad conceptual fue vital para que otros pensadores pudieran aplicar el sistema fuera de la pura lógica proposicional.
Debate actual: Muchos estudiantes confunden la suma booleana con la suma aritmética tradicional. En el sistema de Boole, 1 + 1 es igual a 1, no a 2. Esta propiedad de idempotencia es fundamental y distingue al álgebra booleana del cálculo diferencial clásico.
La revolución de Claude Shannon
El salto de la teoría a la práctica ocurrió en 1938. Claude Shannon, un estudiante de ingeniería eléctrica en el Instituto Tecnológico de Massachusetts (MIT), necesitaba un tema para su tesis de licenciatura. Se enfrentaba al problema de simplificar los circuitos de relés telefónicos, que eran cada vez más complejos y propensos a fallos. Shannon tuvo la intuición de que un interruptor eléctrico, al tener solo dos estados físicos (abierto o cerrado), podía representar perfectamente los valores lógicos de Verdad (1) y Falsedad (0).
En su artículo A Symbolic Analysis of Relay and Switching Circuits, Shannon demostró que las leyes de Boole podían predecir el comportamiento de los circuitos eléctricos con una precisión asombrosa. Si dos interruptores estaban en serie, actuaban como una operación AND lógica; si estaban en paralelo, como una operación OR. Esta conexión directa permitió reducir la cantidad de relés necesarios en los circuitos, ahorrando costos y aumentando la fiabilidad. La electrónica digital no sería lo mismo sin este puente conceptual.
La consecuencia es directa: lo que comenzó como un ejercicio filosófico sobre la naturaleza del pensamiento se convirtió en la columna vertebral de la computadora moderna. Sin la aplicación práctica de Shannon, el álgebra booleana podría haber permanecido encerrada en los libros de matemáticas discretas durante mucho más tiempo. La transición de la abstracción a la corriente eléctrica cambió el ritmo de la innovación tecnológica a finales del siglo XX.
¿Cuáles son las operaciones fundamentales?
El álgebra booleana se construye sobre tres operaciones fundamentales que definen el comportamiento de las variables lógicas. Estas operaciones no son arbitrarias; surgen de la necesidad de modelar estados binarios (verdadero/falso, 1/0) de manera consistente. Dominar estas tres bases permite derivar cualquier función lógica compleja utilizada en la electrónica digital moderna.
Las tres operaciones básicas
La primera operación es la conjunción lógica, conocida como AND o producto. Se representa como A · B o simplemente AB. Esta operación devuelve verdadero (1) únicamente cuando ambas entradas son verdaderas. Un ejemplo físico claro son dos interruptores conectados en serie: para que la corriente pase y la luz se encienda, ambos interruptores deben estar cerrados. Si uno falla, el circuito se rompe.
La segunda es la disyunción lógica, llamada OR o suma, con notación A + B. Aquí, el resultado es verdadero si al menos una de las entradas es verdadera. Esto equivale a dos interruptores en paralelo: la luz se enciende si cerramos el interruptor A, el B, o ambos simultáneamente. Solo se apaga si ambos están abiertos.
La tercera operación es la negación o complemento, denotada como A' o Ā. Es una operación unaria que invierte el valor de la entrada: si A es 1, el resultado es 0, y viceversa. Es el equivalente lógico de decir "no A".
Operaciones derivadas y su utilidad
A partir de las tres bases, se definen operaciones compuestas que simplifican el diseño de circuitos. La operación XOR (o exclusivo) devuelve verdadero solo cuando las entradas son diferentes. Si A = 1 y B = 1, el resultado es 0, a diferencia del OR estándar. Esto es crucial en sumadores binarios para calcular el bit de suma.
Dato curioso: La puerta NAND (No-AND) es considerada la "puerta universal" del álgebra booleana. Esto significa que cualquier otra operación lógica (AND, OR, NOT, incluso XOR) puede construirse utilizando únicamente puertas NAND. Esta propiedad fue clave para reducir la complejidad de fabricación en los primeros microprocesadores.
La puerta NAND es simplemente la negación del producto: (A · B)'. Su importancia histórica radica en que, durante la revolución de los transistores, resultó más fácil de fabricar con alta estabilidad que las puertas básicas individuales. Por ello, durante décadas, los ingenieros diseñaban todo circuito pensando en cómo descomponerlo en NANDs.
Entender estas operaciones no es solo teoría abstracta. Cada vez que un procesador ejecuta una instrucción, miles de millones de estas puertas lógicas se abren y cierran en fracciones de nanosegundo. La precisión de estas tres operaciones básicas determina la fiabilidad de toda la arquitectura computacional.

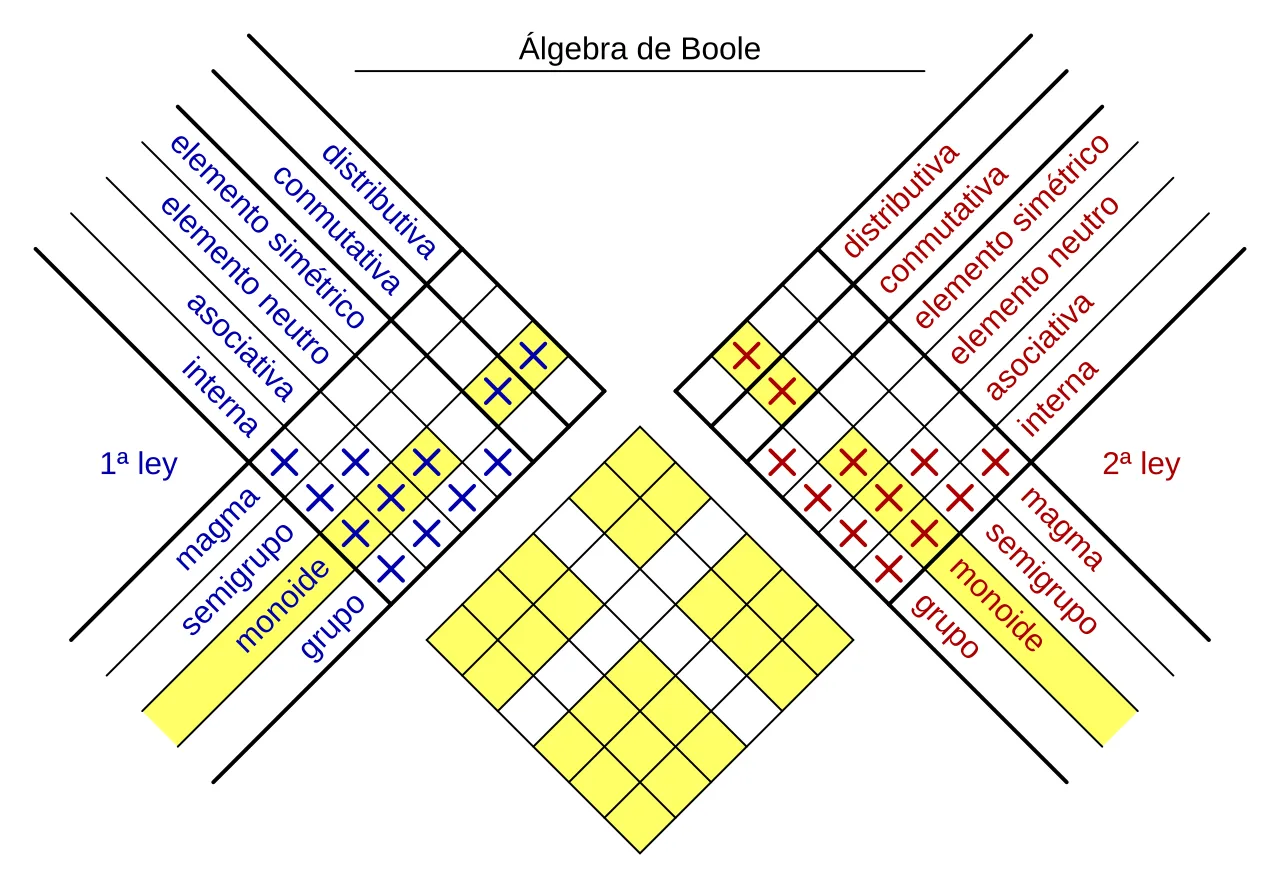

Leyes y propiedades estructurales
El álgebra booleana se distingue por un conjunto de leyes que, aunque comparten nombres con la aritmética clásica, operan con matices lógicos únicos. Estas reglas permiten transformar expresiones complejas en formas más simples, lo cual es fundamental para reducir el número de componentes en un circuito electrónico o optimizar una consulta de base de datos. Comprender estas propiedades estructurales es esencial para dominar la lógica binaria.
Propiedades básicas y operaciones elementales
Las leyes conmutativa y asociativa funcionan de manera intuitiva, similar a la suma y el producto numérico. La conmutativa establece que el orden de los operandos no altera el resultado, expresado como A + B = B + A\)\ para la suma lógica (OR) y A
Las leyes de identidad y dominio definen cómo interactúan las variables con los valores fijos 0 y 1. El cero actúa como elemento neutro para la suma (A + 0 = A\)\), mientras que el uno es el neutro del producto
La ley de idempotencia es quizás la más distintiva de la lógica binaria. Establece que repetir una variable en una operación no cambia su valor: A + A = A\)\ y A
La riqueza de la ley distributiva
La ley distributiva en el álgebra booleana es más versátil que en el álgebra clásica. Además de la distribución estándar del producto sobre la suma, A
Complementación y Leyes de De Morgan
La ley de complementación asegura que toda variable tiene un opuesto lógico: A +
Debate actual: Aunque las Leyes de De Morgan son fundamentales, su aplicación manual puede volverse engorrosa en circuitos complejos. En la ingeniería moderna, estos principios son la base algorítmica que utilizan los software de diseño asistido por computadora (CAD) para optimizar millones de puertas lógicas en microprocesadores actuales.
Estas leyes permiten transformar cualquier circuito compuesto por puertas AND, OR y NOT en una configuración equivalente que use únicamente puertas NAND o únicamente puertas NOR. Esta flexibilidad es crítica en la fabricación de semiconductores, donde reducir la variedad de componentes estandariza la producción y abarata los costos. Dominar De Morgan no es solo un ejercicio teórico; es una necesidad práctica para cualquier ingeniero que busque eficiencia en el diseño lógico.
¿Cómo se representan las funciones booleanas?
Las funciones booleanas pueden representarse mediante múltiples métodos, cada uno con ventajas específicas según el contexto. La elección del método adecuado facilita el análisis, la simplificación y la implementación de circuitos lógicos.
Métodos de representación
Las tablas de verdad enumeran todas las combinaciones posibles de entradas y sus salidas correspondientes. Son útiles para funciones con pocas variables, pero se vuelven extensas rápidamente. Por ejemplo, una función con 4 variables requiere 16 filas. La tabla muestra claramente la relación entre entradas y salidas, pero no revela patrones de simplificación.
Los mapas de Karnaugh ofrecen una representación gráfica que facilita la identificación de grupos de términos semejantes. Estos mapas organizan las salidas en una cuadrícula donde las celdas adyacentes difieren en solo una variable. Esta propiedad permite agrupar términos y simplificar funciones visualmente. Los mapas son especialmente efectivos para funciones de hasta 4 variables.
Los diagramas de Venn representan las funciones booleanas como intersecciones de conjuntos. Cada variable corresponde a un círculo, y las regiones de intersección representan los términos de la función. Aunque son intuitivos para visualizar relaciones lógicas, se vuelven complejos con más de tres variables.
Los diagramas de bloques muestran las funciones como una red de puertas lógicas. Cada puerta representa una operación básica (AND, OR, NOT), y las conexiones entre puertas definen la función completa. Estos diagramas son esenciales para la implementación física de circuitos, pero pueden volverse extensos para funciones complejas.
Formas canónicas
Las formas canónicas proporcionan una representación estándar de las funciones booleanas. La suma de productos (SOP) expresa la función como una suma (OR) de productos (AND) de literales. El producto de sumas (POS) la representa como un producto (AND) de sumas (OR) de literales. Ambas formas son útiles para la simplificación y la implementación de circuitos.
Dato curioso: Los mapas de Karnaugh fueron desarrollados por Maurice Karnaugh en 1953 como una mejora de los diagramas de Veitch, creados por Marshall Veitch en 1952. Esta evolución muestra cómo la representación visual puede mejorar el análisis lógico.
Comparación de métodos
| Método | Complejidad | Facilidad de lectura | Uso típico |
|---|---|---|---|
| Tabla de verdad | Baja para pocas variables, alta para muchas | Alta | Análisis inicial, verificación |
| Mapa de Karnaugh | Media para 2-4 variables, alta para más | Alta para simplificación | Simplificación visual |
| Diagrama de Venn | Baja para 2-3 variables, alta para más | Media | Visualización de intersecciones |
| Diagrama de bloques | Variable según la función | Media | Implementación de circuitos |
Cada método tiene su lugar en el análisis de funciones booleanas. Las tablas de verdad son ideales para el análisis inicial, mientras que los mapas de Karnaugh facilitan la simplificación. Los diagramas de Venn ayudan a visualizar relaciones lógicas, y los diagramas de bloques son esenciales para la implementación de circuitos. La elección del método depende del objetivo específico y de la complejidad de la función.
Aplicaciones en la electrónica digital
El álgebra booleana deja de ser una abstracción matemática cuando se materializa en el silicio. En la electrónica digital, las variables binarias 0 y 1 se traducen físicamente en niveles de voltaje. Un estado lógico "alto" (1) suele corresponder a un voltaje cercano al de la fuente de alimentación, mientras que el estado "bajo" (0) se aproxima a tierra. Esta dualidad permite que los transistores, actuando como interruptores microscópicos, controlen el flujo de corriente para representar información.
La puerta lógica como unidad básica
Las puertas lógicas son los bloques de construcción fundamentales de los circuitos digitales. Cada puerta implementa una operación booleana específica. Por ejemplo, una puerta AND produce una salida alta solo si todas sus entradas son altas. Esto se expresa matemáticamente como:
Y=A⋅BDonde Y es la salida y A y B son las entradas. Las puertas OR y NOT siguen lógicas similares, permitiendo combinar señales para tomar decisiones electrónicas simples. La consecuencia es directa: sin estas operaciones básicas, los procesadores modernos tendrían que depender de la complejidad analógica, perdiendo precisión y velocidad.
Dato curioso: La primera puerta lógica integrada se fabricó en 1958, pero no fue hasta la década de 1960 que el costo por transistor bajó lo suficiente como para hacer viable la computadora personal.
Arquitectura y eficiencia en los chips
Los procesadores modernos integran millones de puertas lógicas organizadas en dos grandes categorías: lógica combinacional y secuencial. La lógica combinacional depende únicamente de las entradas actuales, como en un sumador de bits. La lógica secuencial, en cambio, incorpora memoria, recordando el estado anterior mediante flip-flops. Esta distinción es crucial para la arquitectura de von Neumann, donde la unidad central de procesamiento y la memoria comparten un mismo bus de datos.
La simplificación de expresiones booleanas es vital para la eficiencia energética. Reducir el número de puertas necesarias para una función disminuye el área física ocupada en el chip y reduce el consumo de energía. Menos transistores activados significan menos calor disipado y mayor velocidad de conmutación. Las memorias RAM utilizan esta eficiencia para almacenar grandes cantidades de datos en celdas compuestas por pocos transistores, permitiendo el acceso rápido que caracteriza a la computación actual.
En 2026, la miniaturización continúa impulsando la necesidad de optimización booleana. Cada reducción en la complejidad lógica se traduce en baterías más duraderas en dispositivos móviles y en procesadores más fríos en servidores. La teoría abstracta de George Boole sigue siendo el motor invisible que impulsa la velocidad y la capacidad de almacenamiento de la electrónica contemporánea.
Ejercicios resueltos
Ejercicio 1: Evaluación mediante tabla de verdad
El primer paso para dominar el álgebra booleana es comprender cómo las variables de entrada determinan la salida. Consideremos la expresión lógica F=A⋅B, que representa una puerta AND combinada con una inversión en la variable B. Para analizarla, construimos una tabla de verdad que cubra todas las combinaciones posibles de los dos operandos.
| A | B | B | F=A⋅B |
|---|---|---|---|
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 |
La tabla muestra que la salida es verdadera (1) únicamente cuando A es 1 y B es 0. Esto confirma que la función actúa como un detector de la condición específica "A activo y B inactivo". La consecuencia es directa: sin la tabla, podríamos perderse casos límite en circuitos más complejos.
Ejercicio 2: Simplificación algebraica
La simplificación reduce el costo de los circuitos lógicos al minimizar el número de puertas necesarias. Tomemos la expresión F=A+A⋅B. Nuestro objetivo es reducirla a su forma más elemental aplicando las leyes fundamentales.
En primer lugar, factorizamos la variable común A. Esto nos da F=A⋅(1+B). Aquí aplicamos la ley de absorción o identidad aditiva: cualquier variable OR con 1 resulta en 1. Por lo tanto, 1+B=1. La expresión se reduce a F=A⋅1. Finalmente, por la propiedad del elemento neutro del producto, A⋅1=A. El resultado final es simplemente F=A. Este ejemplo ilustra cómo términos aparentemente complejos pueden depender de una sola variable.
Dato curioso: La ley de absorción, usada implícitamente aquí, fue una de las primeras propiedades que George Boole notó que distinguía al álgebra booleana del álgebra numérica clásica, donde x+xy no se simplifica tan drásticamente sin valores específicos.
Ejercicio 3: Diseño de circuito básico
Traducir una función a un circuito requiere identificar las puertas lógicas necesarias. Dada la función F=A+B, debemos implementar la negación de una suma lógica.
El paso uno es reconocer la operación interna: A+B corresponde a una puerta OR. El paso dos es aplicar la negación externa, representada por la barra superior o el símbolo NOT. En la práctica, esto se logra con una puerta NOR (NOT-OR). Si solo tuviéramos puertas básicas, conectaríamos la salida de una puerta OR a la entrada de una puerta NOT. La salida final será 1 solo cuando tanto A como B sean 0. Este diseño es fundamental en memorias y flip-flops, donde la estabilidad del estado depende de esta configuración específica. La claridad en la notación evita errores de cableado en prototipos iniciales.
¿Qué diferencia el álgebra booleana de la aritmética clásica?
El álgebra booleana no es una rama menor de la aritmética clásica, sino un sistema lógico estructurado sobre un conjunto de valores discretos. Esta distinción es fundamental: mientras que el cálculo numérico tradicional opera sobre una línea continua de números (enteros, reales, complejos), la lógica booleana se mueve en un dominio binario donde solo existen dos estados. Confundir estos dos mundos es una de las fuentes más comunes de errores tanto en la electrónica digital como en la programación de software.
La paradoja de la suma y la ausencia de resta
En la aritmética clásica, la suma es acumulativa: 1 + 1 = 2. En el contexto booleano, la operación análoga a la suma es la disyunción lógica (OR). Aquí, la ecuación se transforma radicalmente: 1+1=1. Esto ocurre porque el resultado solo puede ser 0 o 1. Si al menos uno de los operandos es verdadero (1), el resultado es verdadero. No hay espacio para un "2" que represente "más verdadero".
Dato curioso: Esta propiedad, conocida como idempotencia, significa que añadir información redundante no cambia el estado final. En un interruptor de luz, pulsarlo dos veces seguidas (sin soltar) tiene el mismo efecto que pulsarlo una sola vez.
La ausencia de una operación de resta directa también marca una diferencia estructural. En los números reales, restar implica moverse hacia atrás en la recta numérica. En el álgebra de Boole, no existe un inverso aditivo único para todos los elementos en el mismo sentido que en los enteros. La operación más cercana es la diferencia simétrica, pero carece de la intuición lineal que tenemos con la resta convencional. Esto obliga a los ingenieros a pensar en términos de complementariedad y exclusión mutua en lugar de magnitud decreciente.
Idempotencia y la naturaleza de las variables
Una de las propiedades más contraintuitivas para quienes vienen de la aritmética es la idempotencia de las variables. En el cálculo clásico, elevar un número a una potencia lo modifica (por ejemplo, 22=4). En cambio, en el álgebra booleana, una variable elevada a cualquier potencia sigue siendo ella misma: x⋅x=x y x+x=x.
Esta característica refleja la naturaleza del estado. Una señal eléctrica que está en "Alto" (1) sigue estando en "Alto" si se multiplica por sí misma. No se intensifica ni se debilita; simplemente se confirma. Esta propiedad simplifica enormemente las expresiones lógicas, permitiendo reducir circuitos complejos a su forma más esencial sin perder información.
Implicaciones prácticas y errores comunes
Entender que el álgebra booleana es un caso particular de retículo completo complementado ayuda a visualizar su estructura de orden. Sin embargo, aplicar reglas aritméticas a variables lógicas genera fallos críticos. Por ejemplo, al programar condiciones en lenguajes como C o Python, tratar un valor booleano como un entero puede llevar a errores sutiles. Si un programador asume que la suma de dos banderas activas es 2, podría perder el estado de una tercera bandera si el sistema solo espera un 1.
La consecuencia es directa: el razonamiento debe cambiar de "cuánto hay" a "qué está presente". En electrónica, esto significa que diseñar un circuito requiere analizar la presencia o ausencia de voltaje, no su magnitud acumulada. Ignorar esta distinción lleva a diseños ineficientes o a bugs difíciles de rastrear donde la lógica parece correcta aritméticamente, pero falla funcionalmente. La precisión en esta diferenciación es lo que separa un código legible y robusto de uno lleno de excepciones.
Preguntas frecuentes
¿Quién inventó el álgebra booleana?
Fue desarrollada por el matemático inglés George Boole a mediados del siglo XIX, específicamente en su obra "An Investigation of the Laws of Thought" (1854).
¿Cuáles son las tres operaciones básicas del álgebra booleana?
Las operaciones fundamentales son la conjunción (AND, producto lógico), la disyunción (OR, suma lógica) y la negación (NOT, complemento).
¿Qué significa que sea un sistema binario?
Significa que todas las variables y resultados del sistema toman solo dos valores posibles: 0 (falso/apagado) y 1 (verdadero/encendido), sin valores intermedios.
¿Para qué sirven las leyes de De Morgan?
Las leyes de De Morgan permiten transformar expresiones lógicas complejas, facilitando la simplificación de circuitos electrónicos y la conversión entre puertas lógicas diferentes.
¿Es lo mismo la suma booleana que la suma aritmética?
No. En la suma booleana (OR), 1 + 1 = 1, mientras que en la aritmética clásica, 1 + 1 = 2. La suma booleana representa la unión de condiciones, no la acumulación numérica.
¿Dónde se aplica el álgebra booleana fuera de la electrónica?
Se utiliza ampliamente en la teoría de conjuntos, la lógica matemática, la base de datos (consultas SQL) y en la programación informática para controlar el flujo de ejecución mediante condiciones.
Resumen
El álgebra booleana proporciona un marco matemático riguroso para la lógica binaria, esencial para el diseño y análisis de circuitos digitales. Sus operaciones fundamentales (AND, OR, NOT) y sus leyes estructurales permiten simplificar funciones complejas, optimizando el rendimiento de los sistemas electrónicos y computacionales modernos.
