Definición y concepto
El término COGAS es la sigla en inglés de COmbined Gas And Steam, que se traduce al español como "combinado gas y vapor". Este concepto identifica a un tipo específico de sistemas de propulsión marinos que operan bajo el principio de ciclo combinado. La arquitectura fundamental de estos sistemas se basa en la integración sinérgica de dos tecnologías de conversión de energía térmica: las turbinas de gas y las turbinas de vapor. Esta combinación permite optimizar el rendimiento energético general de la embarcación, aprovechando las características complementarias de cada tipo de turbina para mover las hélices o los generadores eléctricos a bordo.
Principio de funcionamiento y recuperación de calor
El funcionamiento del sistema COGAS se distingue por su método de recuperación de energía térmica. Las turbinas de vapor que forman parte del conjunto no dependen exclusivamente de calderas convencionales alimentadas directamente por el combustible primario. En su lugar, estas turbinas de vapor son alimentadas por el vapor generado a partir del calor residual presente en las toberas de salida de las turbinas de gas. Este mecanismo de intercambio térmico permite capturar energía que, de no ser aprovechada, se perdería en la atmósfera a través de los gases de escape calientes.
Al integrar este proceso de recuperación, el sistema logra disminuir significativamente el consumo específico de combustible de la planta de propulsión. La eficiencia termodinámica mejora porque el mismo combustible quemado en la cámara de combustión de la turbina de gas contribuye a generar trabajo mecánico en dos etapas: primero en la propia turbina de gas y segundo, a través del vapor generado en la turbina de vapor. Este principio de doble aprovechamiento energético es la base de la eficiencia superior que ofrecen estos sistemas frente a las soluciones de propulsión simples.
Eficiencia y variantes del sistema
La aplicación de este principio de ciclo combinado tiene un impacto medible en el rendimiento energético. Las grandes plantas de generación eléctrica que utilizan este principio pueden alcanzar eficiencias del orden de 58%. Esta cifra representa una ventaja competitiva importante en entornos donde el costo del combustible y la eficiencia operativa son factores críticos para la viabilidad económica del transporte marítimo o la generación de energía a bordo.
Existe una variante conocida como COGES, que significa combinado gas-electricidad-vapor. Esta configuración es una versión turboeléctrica del sistema original, adaptada para optimizar la generación eléctrica a través de la integración de los ciclos de gas y vapor. Es fundamental distinguir los sistemas COGAS de otros esquemas de propulsión combinada, como el sistema COSAG. Los sistemas COGAS se diferencian del COSAG en que no están diseñados para operar eficientemente con un solo sistema de propulsión actuando de forma aislada, requiriendo la interacción coordinada de los componentes de gas y vapor para alcanzar su óptimo rendimiento operativo.
¿Cómo funciona el ciclo combinado en la propulsión marina?
Los sistemas COGAS operan bajo el principio del ciclo combinado, una configuración termodinámica diseñada para maximizar la eficiencia energética en la propulsión marina mediante la integración sinérgica de turbinas de gas y turbinas de vapor. Este enfoque busca reducir significativamente el consumo específico de combustible al aprovechar fuentes de energía que, de otro modo, resultarían desperdiciadas durante el proceso de generación de potencia. La arquitectura fundamental de este sistema se basa en la secuencia de transformación de la energía térmica en trabajo mecánico a través de dos etapas distintas pero interconectadas.
Integración de turbinas de gas y vapor
En la primera etapa del ciclo, las turbinas de gas actúan como la fuente primaria de propulsión. El aire es comprimido, mezclado con combustible y quemado en la cámara de combustión, generando gases de alta presión y temperatura que expanden a través de las álabes de la turbina. Sin embargo, una característica crítica de este diseño es el manejo de los gases de escape. A diferencia de los sistemas más simples donde los gases de salida se liberan directamente a la atmósfera, en la configuración COGAS, estos gases calientes son dirigidos hacia un generador de vapor o caldera de recuperación.
El calor residual presente en las toberas de salida de las turbinas de gas se transfiere al agua, generando vapor a alta presión. Este vapor alimenta posteriormente las turbinas de vapor, que constituyen la segunda etapa del sistema de propulsión. De este modo, la energía térmica que saldría por la tobera de la turbina de gas no se pierde, sino que se transforma en trabajo adicional en la turbina de vapor. Esta integración permite que ambas turbinas contribuyan simultáneamente a la potencia total entregada al eje de propulsión o a los generadores eléctricos, dependiendo de la configuración específica de la embarcación.
Eficiencia termodinámica y consumo de combustible
La principal ventaja termodinámica de este ciclo combinado radica en la disminución del consumo específico de combustible. Al utilizar la energía residual para generar vapor, la planta aprovecha una mayor porción de la energía contenida en el combustible original. Las grandes plantas de generación eléctrica que utilizan este principio pueden alcanzar eficiencias del orden de 58%, lo que representa una mejora significativa respecto a los ciclos simples de solo gas o solo vapor. Esta alta eficiencia se traduce directamente en un ahorro de combustible y una reducción en las emisiones por unidad de potencia generada, factores críticos en la economía operativa de la navegación marítima moderna.
Es importante destacar que los sistemas COGAS difieren de otras configuraciones como el COSAG (Combined Steam And Gas) en su diseño operativo. Mientras que el COSAG está diseñado para permitir que una sola turbina (generalmente de vapor) impulse el buque a bajas velocidades con alta eficiencia, el sistema COGAS no está diseñado para operar eficientemente con un solo sistema activo de manera aislada para toda el gama de velocidades, requiriendo la coordinación de ambos ciclos para optimizar el rendimiento general de la planta de propulsión.
Diferencias entre COGAS, COSAG y CODAG
Los sistemas de propulsión marítima combinados presentan distintas arquitecturas técnicas según la integración de las fuentes de energía primaria y secundaria. El sistema COGAS (COmbined Gas And Steam) se distingue fundamentalmente de otras configuraciones como el COSAG y el CODAG por su dependencia intrínseca de la sinergia entre las turbinas de gas y las turbinas de vapor. En la configuración COGAS, las turbinas de vapor no funcionan de manera aislada con calderas independientes como fuente principal, sino que son alimentadas por el calor residual extraído de las toberas de salida de las turbinas de gas. Este diseño optimiza el consumo específico de combustible al aprovechar energía que, de otro modo, se perdería en la atmósfera, logrando eficiencias del orden de 58% en plantas de generación eléctrica que aplican este principio.
Comparación con sistemas COSAG y CODAG
Es crucial diferenciar el COGAS del sistema COSAG (Combinado Vapor-Gas). Aunque ambos emplean turbinas de gas y vapor, su lógica operativa es distinta. El sistema COSAG utiliza calderas convencionales alimentadas por combustible líquido para impulsar la turbina de vapor durante la navegación en crucero. Las turbinas de gas se agregan principalmente para aumentar la velocidad o mejorar la reacción del buque. Por el contrario, el COGAS no está diseñado para operar eficientemente con un solo sistema de forma aislada en su configuración básica de ciclo combinado; su eficiencia máxima se alcanza cuando ambas turbinas interactúan mediante el intercambio térmico directo.
Por su parte, el sistema CODAG (Combinado Diésel y Gas) integra motores diésel y turbinas de gas. Una ventaja operativa del CODAG es la capacidad de funcionar eficientemente utilizando únicamente los motores diésel para velocidades de crucero, reservando las turbinas de gas para máxima velocidad. Esta flexibilidad de operación monosistema no es característica del COGAS tal como se define en su principio de ciclo combinado basado en el aprovechamiento del calor residual de las toberas de gas.
| Característica | COGAS | COSAG | CODAG |
|---|---|---|---|
| Fuentes de energía | Turbinas de gas y vapor | Turbinas de gas, vapor y calderas | Motores diésel y turbinas de gas |
| Fuente de vapor | Calor residual de toberas de gas | Calderas convencionales (combustible líquido) | Aplicable según variante |
| Operación monosistema | No diseñada para eficiencia aislada | Posible con calderas en crucero | Eficiente solo con motores diésel |
| Principio de eficiencia | Aprovechamiento de calor residual | Complementariedad de velocidad | Flexibilidad de régimen |
La selección entre estos sistemas depende de los requisitos específicos del buque, priorizando la eficiencia térmica en el caso del COGAS frente a la flexibilidad operativa de los sistemas que permiten el uso exclusivo de motores diésel o calderas convencionales en ciertos regímenes de navegación.
El sistema COGES: variante turboeléctrica
El sistema COGES representa una variante específica dentro de la familia de los ciclos combinados aplicados a la propulsión marítima. La denominación COGES se define como un sistema combinado de gas, electricidad y vapor. Esta configuración surge cuando las turbinas de gas y las turbinas de vapor no impulsan directamente los árboles de las hélices mediante una transmisión mecánica directa, sino que se emplea un sistema turboeléctrico de transmisión para mover la nave.
Relación entre COGAS y COGES
Es fundamental comprender la relación entre COGAS y COGES para apreciar las diferencias técnicas entre ambos sistemas. COGAS significa COmbined Gas And Steam, es decir, combinado gas y vapor. Este sistema utiliza turbinas de gas y turbinas de vapor alimentadas por el calor residual de las toberas de las turbinas de gas. El sistema COGES es una variante turboeléctrica de este principio básico.
La distinción principal radica en la forma en que se transmite la potencia a las hélices. En un sistema COGAS convencional, las turbinas pueden estar conectadas mecánicamente al eje de la hélice. En cambio, en el sistema COGES, las turbinas generan energía eléctrica que luego se utiliza para impulsar motores eléctricos conectados a los árboles de las hélices. Esta configuración turboeléctrica ofrece ventajas en términos de flexibilidad operativa y distribución de la potencia.
Los sistemas COGAS difieren de otros sistemas como los COSAG porque no están diseñados para operar eficientemente con un solo sistema. Esta característica es compartida por los sistemas COGES, que también dependen de la integración de múltiples fuentes de energía para alcanzar su máxima eficiencia. El principio de funcionamiento se basa en aprovechar el calor residual de las toberas de las turbinas de gas para generar vapor, que a su vez alimenta las turbinas de vapor.
Principio de funcionamiento del sistema turboeléctrico

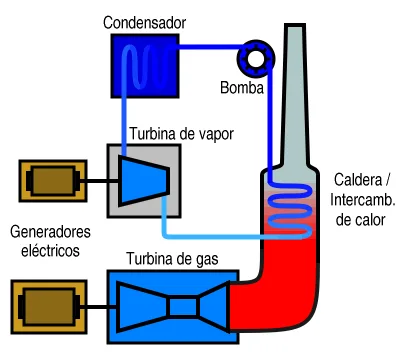

El sistema COGES funciona mediante un proceso de conversión de energía en múltiples etapas. Las turbinas de gas generan potencia mecánica que se convierte en energía eléctrica mediante generadores acoplados. Simultáneamente, el calor residual de las toberas de salida de las turbinas de gas se utiliza para generar vapor en intercambiadores de calor. Este vapor alimenta las turbinas de vapor, que también están conectadas a generadores eléctricos.
La energía eléctrica generada por ambas fuentes se combina y se distribuye a los motores eléctricos que impulsan los árboles de las hélices. Este sistema de transmisión turboeléctrica permite una mayor flexibilidad en la operación de la nave, ya que los motores eléctricos pueden ajustarse independientemente de la velocidad de rotación de las turbinas. Además, facilita la distribución de la potencia a múltiples hélices, lo que puede mejorar la maniobrabilidad y la eficiencia del buque.
Esta eficiencia se logra al disminuir el consumo específico de combustible de la planta, ya que se utiliza energía que de otro modo se perdería. El sistema COGES aprovecha esta misma lógica de ciclo combinado, adaptándola a las necesidades específicas de la propulsión marítima mediante la integración del sistema turboeléctrico de transmisión.
Aplicaciones en la ingeniería naval y ejemplos prácticos
La implementación de sistemas COGAS en la ingeniería naval busca optimizar el consumo específico de combustible al aprovechar la energía térmica residual. Este principio se ha propuesto como una estrategia para actualizar las plantas motrices de naves que originalmente utilizan modos de propulsión basados exclusivamente en turbinas de gas, como los sistemas COGOG o COGAG. Un ejemplo destacado de este potencial de actualización se encuentra en la clase Arleigh Burke de la U.S. Navy, donde la integración de turbinas de vapor alimentadas por el calor de las toberas de las turbinas de gas podría mejorar la eficiencia energética de los destructores.
A pesar de las ventajas teóricas, la adopción de este concepto en la marina de guerra ha sido limitada. Hasta finales de 2005, ningún navío de guerra empleaba el sistema COGAS como configuración estándar de propulsión. Esta lentitud en la implementación en el ámbito militar contrasta con su aplicación en el sector comercial, donde la eficiencia operativa y la reducción de costes de combustible son factores críticos.
Uso en barcos de crucero
En la navegación de placer, los sistemas COGAS han encontrado una aplicación práctica en plantas turboeléctricas. El buque Millenium de Celebrity Cruises, junto con otras naves de su clase, utiliza una configuración que integra dos turbinas de gas General Electric LM2500+ y una turbina de vapor. Esta disposición permite que el calor residual de las turbinas de gas alimente la turbina de vapor, reduciendo así la pérdida de energía y mejorando el rendimiento general de la planta motriz. Este enfoque demuestra cómo la tecnología de ciclo combinado puede adaptarse a las necesidades específicas de los buques de crucero, ofreciendo un equilibrio entre potencia y eficiencia.
| Navío | Clase/Operador | Sistema de Propulsión | Componentes Clave |
|---|---|---|---|
| Clase Arleigh Burke | U.S. Navy | Propuesta de actualización COGAS | Turbinas de gas + Turbina de vapor |
| Millenium | Celebrity Cruises | COGAS Turboeléctrico | 2x GE LM2500+ y 1x Turbina de vapor |
Ventajas y limitaciones del sistema COGAS
Los sistemas COGAS presentan ventajas técnicas significativas derivadas de su arquitectura de ciclo combinado, que permite un aprovechamiento energético superior al de las configuraciones simples. La característica principal de este diseño es la capacidad de capturar el calor residual de las toberas de salida de las turbinas de gas para alimentar las turbinas de vapor. Este mecanismo transforma energía que, en sistemas convencionales, se perdería en la atmósfera o en el agua de enfriamiento, convirtiendo el vapor en una fuente de fuerza motriz adicional. Como resultado directo de esta sinergia entre los dos ciclos termodinámicos, el consumo específico de combustible de la planta disminuye notablemente. En el contexto de las grandes plantas de generación eléctrica que aplican este mismo principio, se han registrado eficiencias del orden de 58%, lo que demuestra el potencial termodinámico inherente a la combinación de gas y vapor.
Limitaciones operativas y complejidad
A pesar de su eficiencia, el sistema COGAS enfrenta limitaciones estructurales que afectan su versatilidad operativa. A diferencia de otras configuraciones híbridas, los sistemas COGAS no están diseñados para operar eficientemente con un solo sistema activo. Esta dependencia mutua implica que, para alcanzar el máximo rendimiento, tanto las turbinas de gas como las de vapor deben funcionar de manera coordinada. La necesidad de mantener ambos sistemas en operación para obtener beneficios energéticos significativos introduce una complejidad adicional en la gestión de la planta propulsora. Esta rigidez operativa contrasta con sistemas que permiten una operación individual eficiente, limitando la flexibilidad del buque en regímenes de carga variables o en situaciones de mantenimiento parcial.
Adopción en la marina de guerra
La adopción del sistema COGAS en la marina de guerra ha sido históricamente limitada en comparación con otras tecnologías de propulsión. La complejidad inherente a la integración de dos tipos de turbinas y sus sistemas de alimentación asociados requiere un mantenimiento especializado y una gestión técnica más intensiva. Además, la falta de capacidad para operar eficientemente con un solo sistema reduce la redundancia operativa, un factor crítico en el entorno marítimo donde la fiabilidad es esencial. Estas características han llevado a que muchas flotas navales prefieran configuraciones que ofrezcan mayor flexibilidad o simplicidad operativa, incluso a costa de una eficiencia térmica ligeramente inferior en condiciones de carga plena.
Ejercicios resueltos
Concepto de eficiencia en ciclos combinados
Los sistemas COGAS (COmbined Gas And Steam) optimizan el consumo específico de combustible al integrar turbinas de gas y turbinas de vapor. El principio fundamental es aprovechar el calor residual de las toberas de salida de las turbinas de gas para generar vapor, el cual mueve una segunda turbina. Este mecanismo reduce la energía perdida en comparación con sistemas que operan con una sola fuente. Los ejercicios siguientes ilustran cómo este aumento de eficiencia se traduce en ahorro energético, comparando el ciclo combinado con escenarios hipotéticos de menor rendimiento.
Ejercicio 1: Cálculo de energía perdida sin ciclo combinado
Suponga una planta de generación eléctrica con una potencia de salida de 100 MWh. Si el sistema COGAS alcanza una eficiencia del 58%, calcule la energía de entrada requerida y la energía perdida. Luego, compare con un sistema hipotético de una sola turbina de gas con una eficiencia del 40%.
Datos:
- Potencia de salida (W) = 100 MWh
- Eficiencia COGAS (η_cogas) = 58%
- Eficiencia Turbina de Gas sola (η_gas) = 40%
Desarrollo:
La eficiencia se define como la relación entre la energía de salida y la energía de entrada:
η = W E entradaPara el sistema COGAS:
E entrada_cogas = W η cogas = 100 0.58 ≈ 172.41 MWhLa energía perdida es la diferencia entre la entrada y la salida:
E perdida_cogas = E entrada_cogas − W = 172.41 − 100 = 72.41 MWhPara la turbina de gas sola:
E entrada_gas = 100 0.40 = 250 MWhLa energía perdida en el sistema de sola turbina es:
E perdida_gas = 250 − 100 = 150 MWhResultado: El sistema COGAS reduce la energía perdida de 150 MWh a 72.41 MWh para la misma salida de potencia.
Ejercicio 2: Ahorro de combustible específico
Determine el ahorro relativo de energía de entrada al usar un sistema COGAS del 58% de eficiencia frente a un sistema de sola turbina de gas del 40% de eficiencia.
El ahorro absoluto de energía de entrada es:
Ahorro = E entrada_gas − E entrada_cogas = 250 − 172.41 = 77.59 MWhEl ahorro relativo porcentual se calcula sobre la energía de entrada del sistema de referencia (turbina de gas sola):
Ahorro_rel = Ahorro E entrada_gas × 100 = 77.59 250 × 100 ≈ 31.04 %Resultado: El uso del sistema COGAS genera un ahorro del 31.04% en la energía de entrada necesaria para producir la misma cantidad de electricidad, demostrando la ventaja del ciclo combinado en la disminución del consumo específico de combustible.
