Tensión de circuito abierto

Definición y concepto

La tensión de circuito abierto, comúnmente abreviada como Voc, se define como la diferencia de potencial eléctrico que existe entre los dos terminales de un dispositivo eléctrico cuando este se encuentra desconectado de su circuito exterior. Este concepto fundamental describe el estado en el que no fluye corriente eléctrica a través de los extremos del dispositivo, permitiendo medir el potencial intrínseco que el generador o elemento pasivo ofrece al sistema. La condición de "circuito abierto" implica que la resistencia entre los terminales tiende a infinito, lo que resulta en una corriente nula o despreciable que circula por la rama del dispositivo en cuestión.

Significado físico y condiciones de medición

En el contexto del análisis de circuitos eléctricos, comprender la tensión de circuito abierto es esencial para caracterizar el comportamiento de fuentes de energía y componentes electrónicos. Esta magnitud no es siempre un valor fijo; depende de las condiciones operativas específicas del dispositivo. Por ejemplo, en el caso de baterías y células solares, la Voc se especifica bajo condiciones particulares que incluyen el estado de carga, el nivel de iluminación incidente y la temperatura ambiente. Estos factores influyen directamente en la diferencia de potencial medido, por lo que la precisión en la definición de las condiciones ambientales es crucial para una correcta interpretación técnica.

Relación con el Teorema de Thévenin

El concepto de tensión de circuito abierto está intrínsecamente relacionado con el Teorema de Thévenin, una herramienta fundamental en el análisis de redes eléctricas. Según este teorema, cualquier red lineal de fuentes de tensión y resistencias vistas desde dos terminales puede ser reemplazada por una fuente de tensión equivalente en serie con una resistencia equivalente. La tensión de esta fuente equivalente corresponde exactamente a la tensión de circuito abierto medida entre esos dos terminales cuando la carga se desconecta. Esta relación permite simplificar circuitos complejos para predecir el comportamiento de la tensión en diferentes puntos del sistema sin necesidad de resolver toda la red completa en cada instante.

Aplicaciones en electroquímica

Más allá de la electrónica convencional, la tensión de circuito abierto tiene aplicaciones significativas en el campo de la electroquímica. En este ámbito, el potencial de circuito abierto de un metal sumergido en un electrolito proporciona información valiosa sobre su tendencia a la corrosión o disolución. Un metal que presenta un menor potencial de circuito abierto tiende a disolverse más rápidamente en el electrolito en comparación con uno que exhibe un mayor potencial. Esta diferencia de potencial determina la dirección y la intensidad de las reacciones redox en la interfaz metal-electrolito, siendo un parámetro crítico para la selección de materiales en celdas galvánicas, baterías y procesos de protección catódica.

¿Cómo se relaciona con el Teorema de Thévenin?

Fundamentos del Teorema de Thévenin

El Teorema de Thévenin es una herramienta fundamental en el análisis de circuitos eléctricos lineales, permitiendo simplificar redes complejas vistas desde dos terminales específicos. Este teorema establece que cualquier red lineal de fuentes y resistencias puede reemplazarse por un circuito equivalente compuesto por una única fuente de voltaje en serie con una resistencia. La comprensión de la tensión de circuito abierto es esencial para aplicar correctamente esta simplificación, ya que define uno de los dos parámetros principales del modelo equivalente.

La tensión de circuito abierto como fuente equivalente

En el contexto del Teorema de Thévenin, la tensión de circuito abierto (Voc​) representa exactamente el valor de la fuente de voltaje equivalente de Thévenin (Vth​). Para determinar este valor, se debe analizar la red original conectada a los dos terminales de interés, manteniendo todas las fuentes internas activas pero dejando los terminales de salida desconectados de cualquier carga externa. Esta configuración crea un estado de "circuito abierto", donde la corriente que fluye por los terminales es cero.

Matemáticamente, la relación se expresa mediante la igualdad:

Esto significa que el voltaje medido entre los terminales A y B, cuando la corriente de salida es nula, es el mismo voltaje que aparecería en la fuente ideal del circuito equivalente de Thévenin. Este enfoque permite a los ingenieros predecir cómo responderá un dispositivo complejo a diferentes cargas sin tener que analizar toda la red interna cada vez que se cambia la carga conectada.

Aplicación práctica en el análisis de circuitos

La identificación de la tensión de circuito abierto facilita el análisis de sistemas eléctricos diversos. Al desconectar la carga, se elimina la influencia de la resistencia de la carga sobre la distribución de voltajes internos de la red. Esto permite calcular el potencial eléctrico entre los terminales utilizando métodos estándar como la ley de Ohm, las leyes de Kirchhoff o el método de las mallas.

Este principio es universal para cualquier dispositivo eléctrico lineal, independientemente de su complejidad interna. La precisión en la medición o cálculo de la tensión de circuito abierto es crucial, ya que cualquier error en este valor se traduce directamente en un error en la predicción del comportamiento del circuito bajo carga. Por lo tanto, dominar esta relación es esencial para el diseño y el análisis eficiente de circuitos en electrónica y sistemas de energía.

Aplicaciones en baterías y células solares

Medición de la tensión de circuito abierto en baterías

En el contexto de las baterías, la tensión de circuito abierto (Voc) representa un indicador fundamental del estado de carga del dispositivo. Según los datos verificados, esta magnitud se especifica bajo condiciones particulares que incluyen el estado de carga, la iluminación y la temperatura. El estado de carga determina directamente el potencial eléctrico disponible en los terminales cuando la corriente que fluye a través del circuito es nula. La temperatura influye en la movilidad de los iones dentro del electrolito y en la actividad de los electrodos, modificando así la diferencia de potencial medida.

La precisión en la medición de la Voc requiere que la batería permanezca desconectada de su circuito eléctrico durante un tiempo suficiente para que las corrientes parásicas disminuyan y el potencial se estabilice. Este valor es crucial para la gestión de sistemas de almacenamiento de energía, ya que permite estimar la energía restante sin necesidad de realizar pruebas de descarga completas.

Caracterización de células solares mediante la Voc

Las células solares también utilizan la tensión de circuito abierto como parámetro clave para evaluar su eficiencia y rendimiento. En estos dispositivos, la Voc se mide bajo condiciones específicas de iluminación y temperatura. La intensidad de la iluminación determina la cantidad de fotones que inciden sobre la unión semiconductora, generando pares electrón-hueco que contribuyen a la diferencia de potencial. La temperatura afecta la tensión de circuito abierto debido a la dependencia térmica del potencial de Fermi y de la corriente de saturación inversa en la unión p-n.

Un aumento en la temperatura generalmente resulta en una disminución de la Voc en las células solares, mientras que un incremento en la iluminación tiende a aumentar este valor. Estas relaciones son esenciales para el diseño y la optimización de paneles fotovoltaicos en diversas condiciones ambientales.

Factores que afectan la tensión de circuito abierto

Relevancia en electroquímica y corrosión

El potencial de circuito abierto constituye un parámetro fundamental en el estudio de la electroquímica y los procesos de corrosión, ofreciendo una medida directa del estado termodinámico de un sistema electroquímico. En este contexto, la tensión de circuito abierto representa la diferencia de potencial eléctrico entre los terminales de un dispositivo cuando se encuentra desconectado de su circuito eléctrico, lo que permite evaluar la tendencia natural de los componentes a reaccionar entre sí sin la influencia externa de una corriente significativa.

Indicador de la velocidad de disolución metálica

La relación entre el potencial de circuito abierto y la velocidad de disolución de los metales es crítica para predecir el comportamiento de los materiales en entornos corrosivos. Según los principios electroquímicos verificados, un metal con menor potencial de circuito abierto se disuelve más rápidamente en un electrolito que uno con mayor potencial. Este fenómeno se debe a que el potencial refleja la energía libre de Gibbs del sistema; un valor más bajo indica una mayor tendencia del metal a ceder electrones y pasar a estado iónico en la solución electrolítica.

Esta diferencia de potencial actúa como un impulsor termodinámico para la reacción de oxidación en la superficie del metal. Cuando dos metales con diferentes potenciales de circuito abierto están en contacto eléctrico y sumergidos en el mismo electrolito, el metal con el potencial más bajo (más negativo) actuará como ánodo y sufrirá una disolución acelerada, mientras que el metal con el potencial más alto (más positivo) actuará como cátodo y experimentará una menor tasa de corrosión. Este principio es la base de la corrosión galvánica y es esencial para la selección de materiales en ingeniería.

Aplicaciones en la evaluación de la corrosión

La medición del potencial de circuito abierto permite a los investigadores y ingenieros evaluar la estabilidad de un metal en un electrolito específico. Al monitorear cómo cambia este potencial con el tiempo, se puede inferir la formación de capas de óxido, la activación de la superficie metálica o la iniciación de la corrosión. Un potencial estable indica que el sistema ha alcanzado un equilibrio dinámico, mientras que un cambio continuo sugiere que las condiciones de superficie o la composición del electrolito están evolucionando, afectando directamente la velocidad de disolución del metal.

Este enfoque es particularmente útil en la comparación de diferentes aleaciones o tratamientos superficiales. Al medir el potencial de circuito abierto bajo condiciones controladas, se puede determinar cuál de los materiales ofrece una mayor resistencia a la disolución en un entorno dado. La información obtenida ayuda a optimizar la selección de materiales para aplicaciones donde la exposición a electrolitos es inevitable, como en estructuras marinas, intercambiadores de calor y sistemas de tuberías.

La comprensión de cómo el potencial de circuito abierto influye en la velocidad de disolución permite diseñar estrategias de protección catódica y seleccionar recubrimientos adecuados. Al elegir un metal con un potencial de circuito abierto más alto que el del metal base, se puede reducir la tasa de disolución del material principal, extendiendo así su vida útil en entornos electroquímicos agresivos. Este principio es fundamental para la gestión de la corrosión en diversas industrias, desde la construcción hasta la energía.

Ejercicios resueltos

El análisis de la tensión de circuito abierto requiere aplicar principios fundamentales del análisis de circuitos y considerar las condiciones específicas del dispositivo. A continuación, se presentan ejercicios que ilustran su cálculo en distintos contextos técnicos.

Ejercicio 1: Aplicación del Teorema de Thévenin en un circuito simple

Considere un circuito eléctrico compuesto por una fuente de voltaje de 12 V conectada en serie con una resistencia interna de 2 Ω y una resistencia de carga de 4 Ω. El objetivo es determinar la tensión de circuito abierto entre los terminales de la resistencia de carga cuando esta se desconecta del resto del circuito.

Según la definición, la tensión de circuito abierto es la diferencia de potencial entre los terminales cuando el dispositivo está desconectado. Al aplicar el Teorema de Thévenin, se observa que al desconectar la resistencia de carga, la corriente que circula por la resistencia interna se vuelve nula. Por lo tanto, no hay caída de voltaje a través de la resistencia interna.

La tensión en los terminales abiertos es igual al voltaje de la fuente. Así, la tensión de circuito abierto es:

Este resultado demuestra que, en ausencia de corriente, la tensión medida refleja directamente el potencial de la fuente, sin pérdidas por resistencia interna.

Ejercicio 2: Tensión de circuito abierto en una celda solar

Una celda solar se especifica con una tensión de circuito abierto de 0.6 V bajo condiciones estándar de iluminación (1000 W/m²) y temperatura (25 °C). Si la iluminación se reduce a 500 W/m², manteniendo la temperatura constante, se debe analizar cómo afecta esto a la tensión de circuito abierto.

La tensión de circuito abierto de una celda solar depende de la iluminación y la temperatura. Al reducir la iluminación a la mitad, la corriente generada disminuye, lo que afecta la tensión. Sin embargo, la relación no es lineal. En condiciones ideales, la tensión de circuito abierto varía logarímicamente con la corriente de fotogeneración.

Para una estimación práctica, si la iluminación se reduce a la mitad, la tensión de circuito abierto disminuye ligeramente. Supongamos que la nueva tensión es aproximadamente 0.55 V. Este valor refleja la dependencia de la tensión de circuito abierto con las condiciones de iluminación.

Ejercicio 3: Análisis electroquímico de potenciales

En electroquímica, se comparan dos metales en un electrolito. El metal A tiene un potencial de circuito abierto de -0.7 V y el metal B tiene un potencial de circuito abierto de -0.3 V. Se debe determinar cuál se disuelve más rápidamente.

Por lo tanto, el metal A, con -0.7 V, se disuelve más rápidamente que el metal B, con -0.3 V.

Este análisis es fundamental para predecir la corrosión y la vida útil de los materiales en entornos electroquímicos.

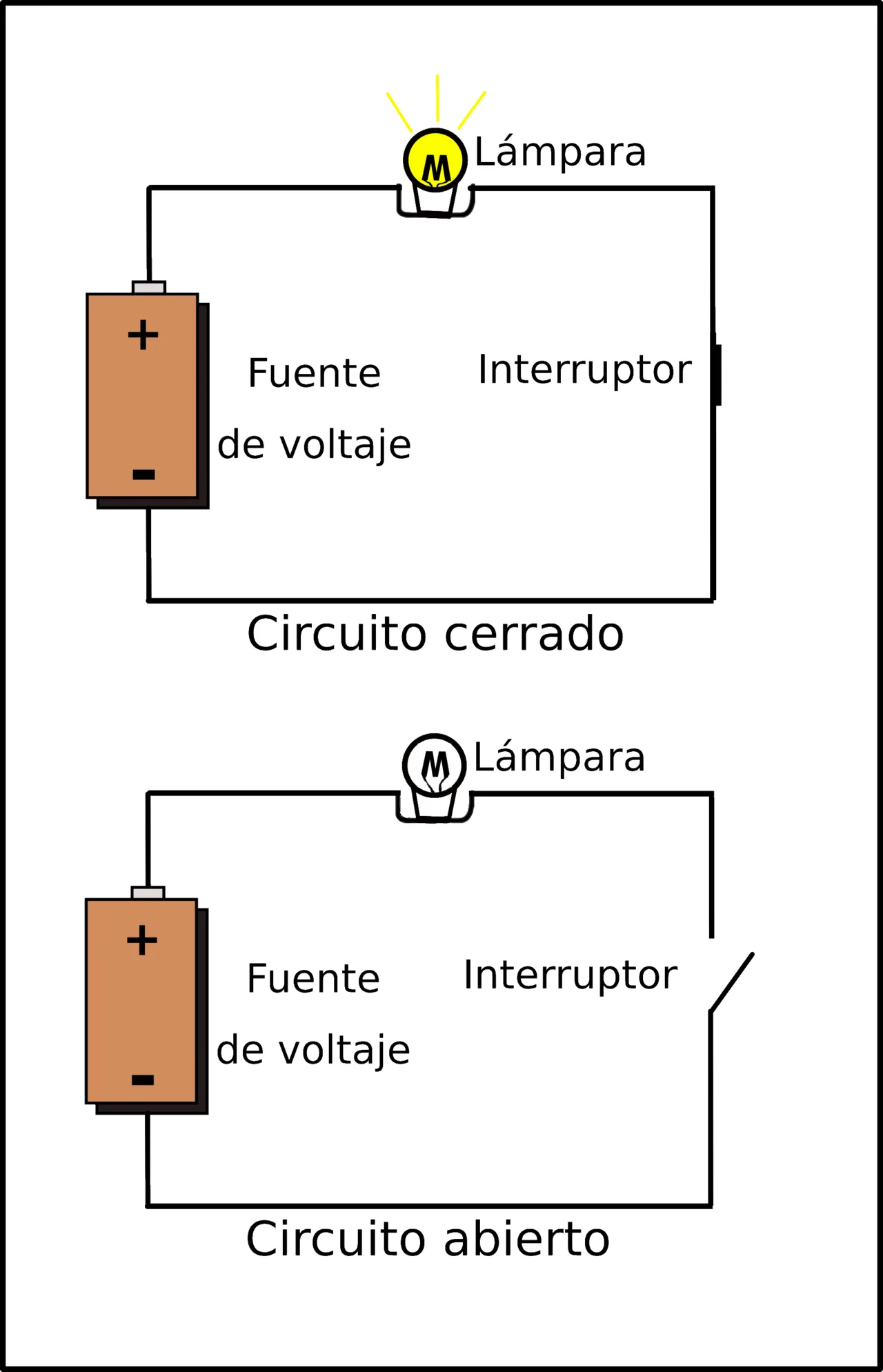

¿Qué diferencia la tensión de circuito abierto del cortocircuito?

Diferencias fundamentales entre circuito abierto y cortocircuito

La tensión de circuito abierto (Voc) y la condición de cortocircuito representan dos estados extremos y complementarios en el análisis de circuitos eléctricos. Mientras que la tensión de circuito abierto se define como la diferencia de potencial eléctrico entre los terminales de un dispositivo cuando este se encuentra desconectado de su circuito eléctrico, el cortocircuito ocurre cuando estos mismos terminales se unen mediante un conductor de resistencia despreciable. Esta distinción es fundamental para comprender el comportamiento de fuentes de energía, baterías y células solares bajo distintas cargas.

En un estado de circuito abierto, la corriente que fluye a través de los terminales es teóricamente nula. Al no haber un camino cerrado para el flujo de electrones, toda la fuerza electromotriz de la fuente se manifiesta como voltaje en los extremos. Este concepto está directamente relacionado con el Teorema de Thévenin, donde la tensión de circuito abierto equivale a la tensión equivalente de la fuente vista desde dos nodos específicos. Es importante destacar que la Voc de dispositivos como baterías y células solares varía según condiciones particulares como el estado de carga, la iluminación y la temperatura, lo que refleja la naturaleza dinámica de esta medida cuando la corriente es mínima.

Por el contrario, en un cortocircuito, la resistencia entre los terminales se aproxima a cero, lo que provoca que el voltaje entre ellos disminuya drásticamente, a menudo acercándose a cero voltios. En este escenario, la corriente alcanza su valor máximo posible, limitado únicamente por la resistencia interna de la fuente y la del conductor. Esta diferencia en la configuración del circuito genera comportamientos opuestos: mientras el circuito abierto maximiza el voltaje minimizando la corriente, el cortocircuito maximiza la corriente minimizando el voltaje.

Implicaciones en electroquímica y energía

Estas diferencias tienen aplicaciones prácticas significativas en diversos campos. En electroquímica, el potencial de circuito abierto es un indicador clave de la actividad de un metal en un electrolito. Un metal con menor potencial de circuito abierto se disuelve más rápidamente que uno con mayor potencial, lo que permite predecir la velocidad de corrosión sin necesidad de medir la corriente directamente. Este principio es esencial para seleccionar materiales en entornos corrosivos.

En el ámbito de la energía, comprender la distinción entre Voc y cortocircuito es vital para la eficiencia de las células solares y las baterías. Las especificaciones de estos dispositivos suelen incluir tanto la tensión de circuito abierto como la corriente de cortocircuito para definir su punto de máxima potencia. Ignorar estas diferencias puede llevar a errores en el diseño de sistemas eléctricos, ya que un dispositivo optimizado para operar cerca de su Voc podría sobrecalentarse si se expone a una condición cercana al cortocircuito, donde la corriente es máxima.

En resumen, la tensión de circuito abierto y el cortocircuito no son meras variaciones del estado eléctrico, sino condiciones límite que definen el rango de operación de cualquier dispositivo eléctrico. La primera revela la capacidad de generar voltaje sin carga, mientras que la segunda expone la capacidad de entregar corriente máxima. Ambos conceptos son esenciales para el análisis preciso y la aplicación efectiva de principios eléctricos en electrónica, energía y electroquímica.

Recursos educativos adicionales

El estudio de la tensión de circuito abierto (Voc) requiere una comprensión sólida de los principios fundamentales del análisis de circuitos y su aplicación práctica en diversas tecnologías energéticas y electroquímicas. Para facilitar el aprendizaje de estos conceptos, existen recursos educativos especializados que desglosan la teoría en aplicaciones tangibles, permitiendo a estudiantes e investigadores comprender cómo se comporta la diferencia de potencial eléctrico en condiciones reales de operación.

Formación universitaria en energía solar

La Universidad de Jaén ofrece el 'Curso básico de energía solar fotovoltaica', un recurso educativo destacado que aborda conceptos clave relacionados con la tensión de circuito abierto en aplicaciones prácticas. Este curso es particularmente relevante para quienes buscan entender cómo se especifica la Voc de las células solares bajo condiciones particulares como el estado de carga, la iluminación y la temperatura. Al analizar el comportamiento de los dispositivos fotovoltaicos, los estudiantes aprenden a interpretar cómo la desconexión del dispositivo de su circuito eléctrico revela la diferencia de potencial eléctrico inherente a la tecnología utilizada.

En el contexto de la energía solar, comprender la tensión de circuito abierto es esencial para optimizar el rendimiento de los sistemas fotovoltaicos. El curso proporciona las herramientas necesarias para relacionar este concepto con el Teorema de Thévenin, permitiendo un análisis más profundo de cómo los parámetros eléctricos interactúan en un circuito. Esta formación académica ayuda a los profesionales a evaluar el estado de los dispositivos y a predecir su comportamiento en diferentes escenarios operativos.

Aplicaciones en electroquímica y análisis de circuitos

Además de su aplicación en la energía solar, la tensión de circuito abierto juega un papel crucial en la electroquímica. Los recursos educativos que cubren este tema explican cómo un metal con menor potencial de circuito abierto se disuelve más rápidamente en un electrolito que uno con mayor potencial. Este principio es fundamental para entender procesos de corrosión y selección de materiales en entornos electroquímicos diversos.

El análisis de circuitos eléctricos también se beneficia de una comprensión profunda de la Voc. Al relacionar este concepto con el Teorema de Thévenin, los estudiantes pueden simplificar circuitos complejos y predecir el comportamiento de los dispositivos bajo diferentes condiciones de carga. Esta capacidad de análisis es esencial para el diseño y la optimización de sistemas eléctricos y electrónicos en múltiples disciplinas de la ingeniería.

Los recursos educativos mencionados proporcionan una base teórica sólida y aplicaciones prácticas que permiten a los estudiantes aplicar estos conceptos en situaciones reales. Al integrar el conocimiento de la tensión de circuito abierto con otros principios eléctricos y electroquímicos, los profesionales pueden tomar decisiones más informadas en el diseño, la operación y el mantenimiento de sistemas tecnológicos avanzados.
