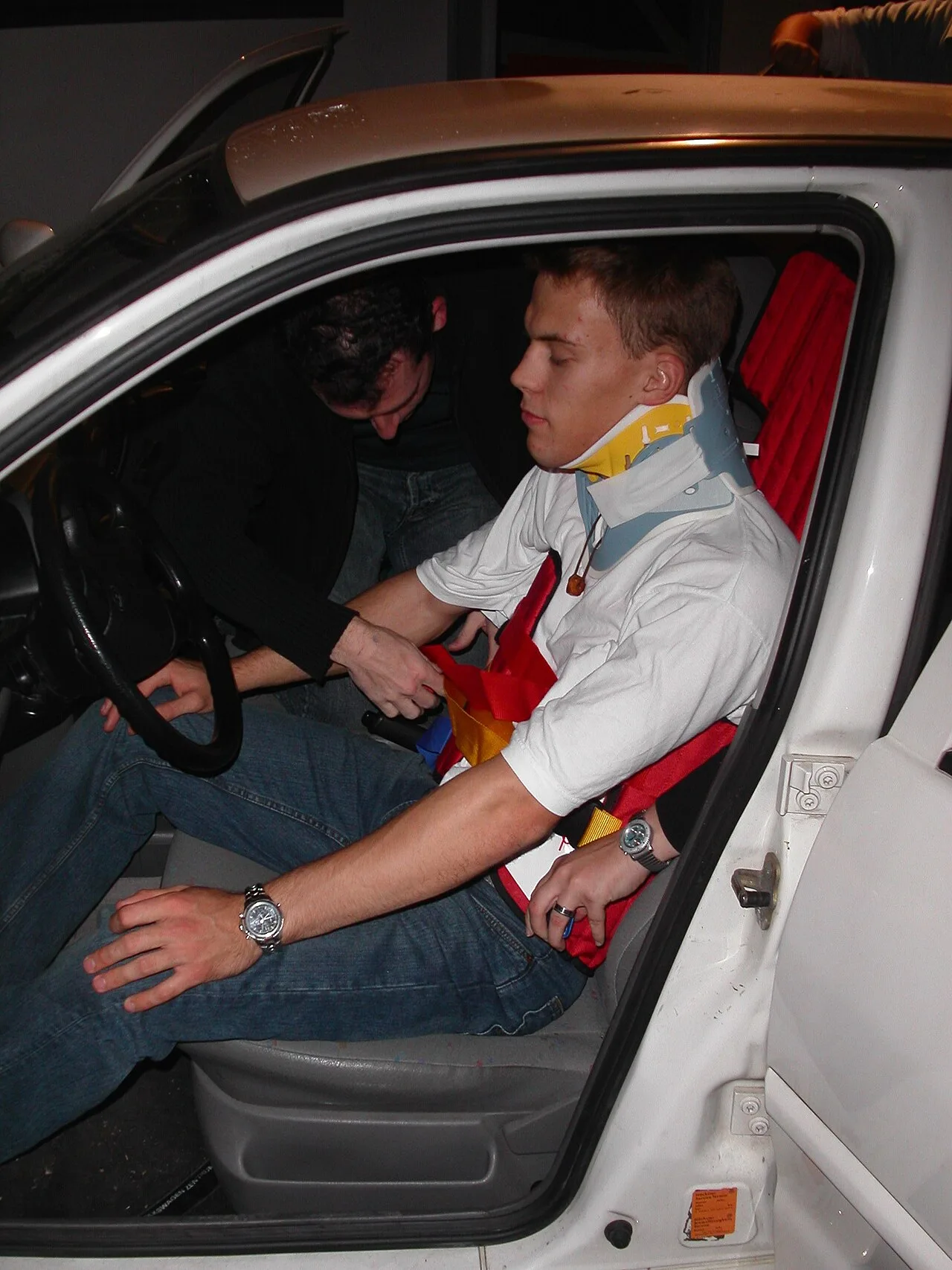

Dispositivo de extricación Kendrick, también conocido como tabla de extricación o "Kendrick Extrication Device" (KED), es un sistema de inmovilización espinal diseñado para facilitar la transferencia segura de pacientes con trauma cervical desde espacios reducidos hacia una tabla larga estándar. Su importancia radica en la capacidad de reducir el tiempo de inmovilización en el punto de origen, minimizando la exposición del paciente a factores ambientales y mejorando la eficiencia en la cadena de supervivencia del traumatizado.
Este dispositivo se compone de una estructura de espuma de poliuretano con aberturas estratégicas que permiten el paso de correas, permitiendo una fijación rápida y efectiva de la cabeza, los hombros, el tórax, la pelvis y las piernas. Su uso es fundamental en servicios de emergencias médicas, bomberos y equipos de rescate, donde la rapidez y la precisión en la inmovilización son críticas para prevenir lesiones neurológicas secundarias.
Definición y concepto
El dispositivo de extracción Kendrick, conocido internacionalmente como DEK (por sus siglas en inglés), es un equipo especializado diseñado para la inmovilización y extracción de víctimas atrapadas en el contexto de accidentes vehiculares. Su función principal es asegurar la estabilidad de la columna vertebral y la cabeza del paciente durante el proceso de extricación, minimizando el movimiento articular que podría agravar las lesiones existentes. Este dispositivo se integra en los protocolos de atención prehospitalaria como una herramienta fundamental para transformar las masas articulares del tronco y la cabeza en una única unidad rígida, lo que permite limitar la disipación de energía cinética aplicada sobre la columna vertebral durante el traslado.
Criterios de selección del paciente
La aplicación correcta del DEK depende críticamente de la evaluación inicial del estado clínico del paciente. Según las guías establecidas, este dispositivo está indicado específicamente para lesionados estables. La estabilidad se define en este contexto como la capacidad del paciente para tolerar el tiempo necesario para la aplicación completa del chaleco sin que su estado hemodinámico o respiratorio se deteriore significativamente. En estos casos, la inmovilización meticulosa ofrece una ventaja mecánica superior a la simple colocación en una tabla larga, al reducir la flexión y la rotación de la columna cervical y torácica.
Por el contrario, para los lesionados clasificados como inestables, el uso del DEK puede resultar contraproducente debido al tiempo adicional que requiere su aplicación. En pacientes inestables, donde la inminencia de la compresión de la vía aérea o el colapso hemodinámico es prioritaria, se prefieren técnicas de extricación rápida. Estas técnicas buscan sacar al paciente del vehículo en el menor tiempo posible, a menudo sacrificando el grado de inmovilización perfecta que ofrece el DEK a cambio de la velocidad de intervención. Por lo tanto, la distinción entre paciente estable e inestable es el filtro clínico determinante para decidir si se emplea el dispositivo Kendrick o se opta por métodos de extracción más ágiles.
Principio biomecánico
El fundamento técnico del DEK radica en la creación de una estructura externa que complemente la rigidez ósea del paciente. Al ajustar las correas y barras del dispositivo, se busca que la cabeza, el cuello y el tronco funcionen como una sola masa sólida. Este enfoque biomecánico es crucial en el trauma vehicular, donde las fuerzas de impacto suelen generar desplazamientos vertebrales. Al limitar la movilidad relativa entre las vértebras, el dispositivo ayuda a disipar la energía cinética residual de manera más uniforme, reduciendo el estrés sobre los ligamentos y los discos intervertebrales dañados. Esta transformación de múltiples segmentos móviles en una única masa rígida es la base de la eficacia del DEK en la preservación de la vía espinal durante la extracción.
¿Cómo funciona el dispositivo de extricación Kendrick?
El dispositivo de extricación Kendrick (DEK) funciona mediante un sistema mecánico de inmovilización que transforma las masas articulares del paciente en una única unidad funcional. Este mecanismo limita la disipación de energía cinética que de otro modo afectaría a la columna vertebral durante el traslado, manteniendo la cabeza, el cuello y la columna en una posición neutral estable.
Estructura física y componentes
La estructura del dispositivo se basa en un chaleco confeccionado en tejido de nailon resistente. Este material permite una adaptación anatómica al torso del paciente, distribuyendo la presión de manera uniforme. El componente estructural principal consiste en barras rígidas, tradicionalmente fabricadas en madera o en polímetro, que se insertan en fundas laterales del chaleco. Estas barras actúan como columnas vertebrales artificiales que sostienen la espalda y los hombros.
El diseño envuelve estratégicamente la cabeza, la espalda, los hombros y el torso. Al ajustar el chaleco, se crea un soporte que minimiza el movimiento relativo entre las vértebras. La rigidez de las barras, combinada con la tensión del tejido de nailon, asegura que la alineación espinal se mantenga intacta desde el cuello hasta la pelvis.
Diferencias con la tabla rígida
A diferencia de la tabla rígida tradicional, que ofrece una superficie plana y continua, el DEK proporciona una inmovilización más segmentada y adaptable. La tabla requiere que el paciente se mueva sobre una superficie externa, lo que puede generar fricción y movimiento adicional de la columna. El DEK, al envolverse directamente al cuerpo, reduce este efecto al mantener el paciente en su propio eje.
Este enfoque es particularmente útil en accidentes vehiculares donde el espacio es limitado. El dispositivo permite una extracción más eficiente de víctimas estables, evitando las maniobras complejas necesarias para alinear al paciente sobre una tabla larga. La inmovilización mediante el DEK se centra en crear una masa única que resista las fuerzas externas durante la extracción rápida.
Principios biomecánicos de la inmovilización espinal
La inmovilización espinal mediante el dispositivo de extricación Kendrick (DEK) se fundamenta en principios biomecánicos destinados a minimizar el estrés sobre la columna vertebral durante la transferencia del paciente. El objetivo clínico primario es mantener la cabeza, el cuello y la columna en una posición neutral, lo cual es crucial para prevenir lesiones secundarias en el tejido nervioso y las estructuras óseas. Este enfoque es particularmente relevante para víctimas estables atrapadas en accidentes vehiculares, donde la inmovilización prolongada permite un control más estricto de la alineación axial en comparación con las técnicas de extricación rápida utilizadas para pacientes inestables.
Mecanismo de acción y protección articular
El mecanismo central del DEK busca transformar las masas articulares individuales en una única masa funcional. Al unir estas estructuras, se limita la disipación de energía cinética que de otro modo se concentraría en las articulaciones cervicales vulnerables. Esta consolidación mecánica reduce el rango de movimiento independiente de las vértebras, absorbiendo los esfuerzos externos a través del sistema integrado de correas y barras de soporte.
La estructura física del dispositivo, compuesta por un chaleco de nailon reforzado con barras de madera o polímetro, proporciona el marco rígido necesario para esta transformación de masas. Las correas, codificadas por colores, permiten un ajuste secuencial que asegura la compresión uniforme sobre la caja torácica y la pelvis, transmitiendo las fuerzas directamente al marco estructural en lugar de permitir que se disipen a través de la movilidad articular natural del cuello.
Comparativa de sistemas de inmovilización
El DEK representa un enfoque específico dentro del espectro de dispositivos de inmovilización espinal. A diferencia de otros componentes, su diseño está optimizado para la fase de extracción en entornos vehiculares, ofreciendo un equilibrio entre rigidez y facilidad de aplicación en pacientes estables.
| Componente | Función principal | Característica clave |
|---|---|---|
| Dispositivo Kendrick (DEK) | Inmovilización integral durante la extricación | Transforma masas articulares en una única masa; uso en pacientes estables |
| Collarín cervical | Soporte inicial de la cabeza y cuello | Mantiene la posición neutral; suele usarse como complemento o pre-inmovilizador |
| Tablero espinal | Superficie plana para transferencia | Proporciona una base rígida para mover al paciente tras la inmovilización inicial |
La selección del DEK sobre otras técnicas depende del estado clínico del paciente. Mientras que los lesionados inestables requieren una extracción rápida que prioriza la velocidad sobre la inmovilización perfecta, el DEK permite una inmovilización más detallada para aquellos cuyo estado vital lo permite, asegurando que la alineación neutral se mantenga durante todo el proceso de extracción del vehículo.
Protocolo de aplicación y orden de las correas
El procedimiento de aseguramiento del dispositivo de extricación Kendrick sigue una secuencia lógica diseñada para maximizar la estabilidad biomecánica del paciente. El protocolo implica el uso de múltiples correas que atraviesan el chaleco de nailon para fijar la cabeza, el torso y las extremidades inferiores. La aplicación correcta requiere un orden específico para evitar la compresión prematura o el deslizamiento de la columna vertebral durante la manipulación.
Secuencia de ajuste y regla mnemotécnica
Para facilitar la memorización del orden de ajuste de las correas, se utiliza la regla mnemotécnica en inglés My Baby Looks Hot Tonight. Esta frase corresponde a la traducción conceptual de la secuencia anatómica: My (Mi cabeza), Baby (Brazos/Tórax superior), Looks (Cintura/Abdomen), Hot (Muslos) y Tonight (Piernas inferiores/Pies). Este sistema asegura que la inmovilización progrese de proximal a distal, estabilizando primero el segmento cefálico antes de asegurar las masas musculares más grandes de las extremidades.
Estándar de 2009 y codificación por colores
En el año 2009 se documentó un cambio en el estándar de fabricación y aplicación del dispositivo, introduciendo una codificación por colores para reducir la latencia en la aplicación bajo presión. Este sistema permite a los socorristas identificar rápidamente la posición correcta de cada correa sin depender únicamente de la memoria secuencial. Las correas se clasifican en cuatro colores principales: verde, amarillo, rojo y negro. La implementación de este estándar busca minimizar los errores humanos durante la extricación de víctimas estables en accidentes vehiculares.
| Orden | Color de la correa | Posición anatómica |
|---|---|---|
| 1 | Verde | Cabeza (Frontal/Occipital) |
| 2 | Amarillo | Tórax superior (Pecho) |
| 3 | Rojo | Abdomen/Cintura |
| 4 | Negro | Muslos y Piernas inferiores |
La correcta aplicación de estas correas transforma las masas articulares del paciente en una única unidad funcional. Este mecanismo limita la disipación de energía cinética a través de las vértebras, reduciendo el riesgo de lesión secundaria en la columna cervical y torácica durante el transporte inicial. La estabilidad lograda permite la extracción segura de víctimas atrapadas, siempre que el estado clínico del paciente lo permita y se sigan los protocolos de inmovilización neutral.
¿Qué precauciones se deben tomar en la inmovilización de la cabeza?
La inmovilización correcta de la cabeza es crítica para evitar el desplazamiento secundario de las vértebras cervicales durante la aplicación del dispositivo de extricación Kendrick. El proceso requiere una evaluación clínica cuidadosa antes de forzar la posición neutral. Si el paciente presenta signos de resistencia mecánica, como crepitación audible o dolor intenso al mover la cabeza, el operador debe detener la maniobra para evitar comprimir la médula espinal o dañar estructuras vasculares adyacentes. En estos casos, la cabeza se mantiene en la posición encontrada, priorizando la estabilidad inmediata sobre la alineación perfecta.
Riesgos de los paneles laterales y tracción
El uso de paneles laterales de espuma o cartón para rellenar los espacios entre la cabeza y las barras del chaleco conlleva riesgos específicos. Una colocación inadecuada puede ejercer presión sobre las masas temporales o el ángulo de la mandíbula, desplazando la cabeza hacia un lado y rompiendo la línea media. Además, si los paneles son demasiado gruesos o se insertan con fuerza excesiva, pueden generar una tracción no deseada sobre el cuello, estirando los tejidos blandos y aumentando la tensión en las vértebras ya lesionadas. Es fundamental verificar que los paneles no empujen la cabeza hacia arriba o hacia los lados, manteniendo la alineación con el tronco.
Excepción para la maniobra de RCP
En situaciones donde la estabilidad hemodinámica del paciente es prioritaria, como durante la aplicación de la reanimación cardiopulmonar (RCP), la posición neutral estricta puede ser secundaria. Si el paciente es encontrado en una posición que facilita la ventilación o el acceso al tórax, y moverlo hacia la neutralidad genera inestabilidad o dolor significativo, se puede mantener la posición encontrada. Esta excepción busca equilibrar la protección de la columna con la necesidad de oxigenación cerebral, adaptando la técnica de inmovilización a las necesidades clínicas inmediatas del lesionado estable.
Aplicaciones clínicas y poblaciones específicas
La aplicación clínica del dispositivo de extricación Kendrick (DEK) se restringe estrictamente a pacientes hemodinámicamente estables. La selección del paciente es crítica para el éxito de la inmovilización; el dispositivo no está diseñado para el manejo de traumatizados inestables. En aquellos casos donde la inestabilidad vital o la necesidad de acceso rápido al tórax o abdomen prioriza la velocidad sobre la precisión articular, se emplean técnicas de extricación rápidas sin la intervención del DEK. El uso inadecuado del dispositivo en pacientes inestables puede prolongar el tiempo de extracción innecesariamente, exponiendo al paciente a una mayor disipación de energía cinética durante el movimiento.
Consideraciones en la población pediátrica
La aplicación del DEK en pacientes pediátricos requiere adaptaciones específicas debido a las diferencias anatómicas entre los niños y los adultos. La proporción de la cabeza en relación con el tronco es mayor en los niños, lo que puede alterar la posición neutral de la columna cervical si se utiliza el dispositivo sin ajustes. El protocolo exige una evaluación cuidadosa de la longitud de las barras de madera o polímetro para evitar que sobresalgan excesivamente, lo cual podría comprimir el tórax o el abdomen del niño durante la extracción. Además, la tensión de las correas codificadas por colores debe ajustarse con mayor precisión para garantizar que la inmovilización de la cabeza, cuello y columna sea efectiva sin comprometer la vía aérea, que es más susceptible a la obstrucción en la población infantil.
Integración con el sistema de inmovilización espinal
El DEK no funciona de manera aislada; es un componente central dentro de un sistema integral de inmovilización diseñado para transformar las masas articulares en una única masa rígida. Este enfoque busca limitar la disipación de energía cinética que de otra manera afectaría las vértebras y los discos intervertebrales. El dispositivo se integra directamente con el collarín cervical, que debe colocarse antes de ajustar las correas del chaleco de nailon para asegurar la continuidad del soporte. Una vez que el paciente es extraído del vehículo, el DEK se transfiere al tablero espinal (o tabla dorsal) para mantener la alineación durante el transporte. La coordinación con otros elementos, como las sujeta-piernas o las fajas pélvicas, es esencial para asegurar que toda la columna vertebral, desde la base del cráneo hasta la pelvis, se mueva como una unidad cohesiva, minimizando el movimiento relativo entre las vértebras durante la maniobra de extracción.
Relevancia en el manejo del trauma cráneo-cervical
Principios biomecánicos de inmovilización
La relevancia clínica del dispositivo de extricación Kendrick (DEK) radica en su capacidad para transformar las masas articulares del paciente en una única masa funcional. En el contexto del trauma cráneo-cervical, esta transformación es fundamental para limitar la disipación de energía cinética que de otra manera afectaría las estructuras dañadas. Al inmovilizar simultáneamente la cabeza, el cuello y la columna vertebral en una posición neutral, el dispositivo reduce el movimiento relativo entre las vértebras, minimizando así el riesgo de lesión secundaria durante el proceso de extracción.
El diseño del DEK, compuesto por un chaleco de nailon reforzado con barras de madera o polímetro, permite lograr esta rigidez estructural necesaria. Las correas, codificadas por colores y sujetas en un orden específico, aseguran que la tensión se distribuya uniformemente, manteniendo la alineación axial. Este mecanismo es particularmente efectivo para pacientes estables, donde el tiempo permite una aplicación meticulosa que garantiza la protección óptima de la columna cervical y torácica superior.
Diferenciación frente a técnicas de extricación rápida
Es crucial distinguir el rol del DEK frente a otras técnicas de extricación, especialmente en el manejo de pacientes inestables. Mientras que el DEK se destina exclusivamente a víctimas estables atrapadas en accidentes vehiculares, los pacientes inestables requieren técnicas de extricación rápida que priorizan la velocidad sobre la inmovilización completa. En estos casos críticos, la aplicación del DEK podría retrasar la intervención vital, por lo que se opta por métodos que permitan una extracción más ágil, aunque con menor grado de inmovilización estructural.
Esta diferenciación subraya la importancia de una evaluación clínica precisa antes de seleccionar el método de extricación. El uso adecuado del DEK en pacientes estables permite una protección superior de las estructuras cráneo-cervicales, aprovechando su diseño para limitar la disipación de energía cinética. Por el contrario, en situaciones de inestabilidad hemodinámica o neurológica, la rapidez de la extracción se convierte en el factor determinante, justificando el uso de técnicas alternativas que no dependen de la rigidez proporcionada por el chaleco Kendrick.
Preguntas frecuentes
¿En qué situaciones clínicas se indica el uso del dispositivo Kendrick?
El dispositivo Kendrick se indica en pacientes con sospecha de lesión en la columna cervical, especialmente cuando el espacio para la extricación es limitado, como en vehículos de motor, camillas estrechas o espacios confinados. También es útil en pacientes obesos o con anatomía compleja donde la tabla larga estándar puede resultar insuficiente.
¿Cuál es el orden correcto para aplicar las correas del dispositivo?
El orden recomendado es: primero la cabeza (con soporte lateral y cinta), luego los hombros, seguido del tórax, la pelvis y finalmente las piernas. Este orden asegura una inmovilización progresiva y estable, reduciendo el movimiento de la columna cervical durante la transferencia.
¿Qué precauciones se deben tomar al inmovilizar la cabeza del paciente?
Se debe asegurar que la cabeza esté en posición neutra, evitando la flexión o extensión excesiva. Es crucial utilizar soportes laterales de espuma o toallas enrolladas para llenar los espacios vacíos y evitar el movimiento lateral. Además, la cinta debe aplicarse con tensión adecuada para no comprimir la vía aérea ni causar isquemia.
¿Es el dispositivo Kendrick adecuado para todos los tipos de pacientes?
Aunque es versátil, el dispositivo Kendrick puede requerir ajustes en pacientes muy obesos, niños pequeños o aquellos con lesiones ortopédicas complejas. En estos casos, puede ser necesario complementar con otras herramientas de inmovilización o adaptar la técnica para asegurar una fijación óptima.
¿Cómo se transfiere el paciente del dispositivo Kendrick a la tabla larga?
La transferencia se realiza mediante un equipo de al menos cuatro personas que coordinan el movimiento del paciente sobre el dispositivo hacia la tabla larga. Se utiliza una técnica de deslizamiento o levantamiento sincronizado para minimizar el movimiento de la columna cervical, asegurando que la cabeza y el cuerpo se muevan como una unidad.
Resumen
El dispositivo de extricación Kendrick es una herramienta esencial en el manejo del trauma cráneo-cervical, diseñado para facilitar la inmovilización rápida y segura de pacientes en espacios reducidos. Su estructura de espuma con aberturas para correas permite una fijación progresiva de la cabeza, los hombros, el tórax, la pelvis y las piernas, reduciendo el tiempo de extricación y mejorando la eficiencia en la cadena de supervivencia.
El uso correcto del dispositivo requiere seguir un protocolo específico de aplicación de correas y tomar precauciones especiales al inmovilizar la cabeza para evitar lesiones neurológicas secundarias. Aunque es adecuado para la mayoría de los pacientes, puede requerir ajustes en casos de obesidad extrema, niños o lesiones ortopédicas complejas. Su relevancia en el manejo del trauma cráneo-cervical lo convierte en un componente fundamental en los servicios de emergencias médicas y equipos de rescate.
