Espiral de Doyle: definición, propiedades matemáticas y aplicaciones en filotaxis

Definición y concepto

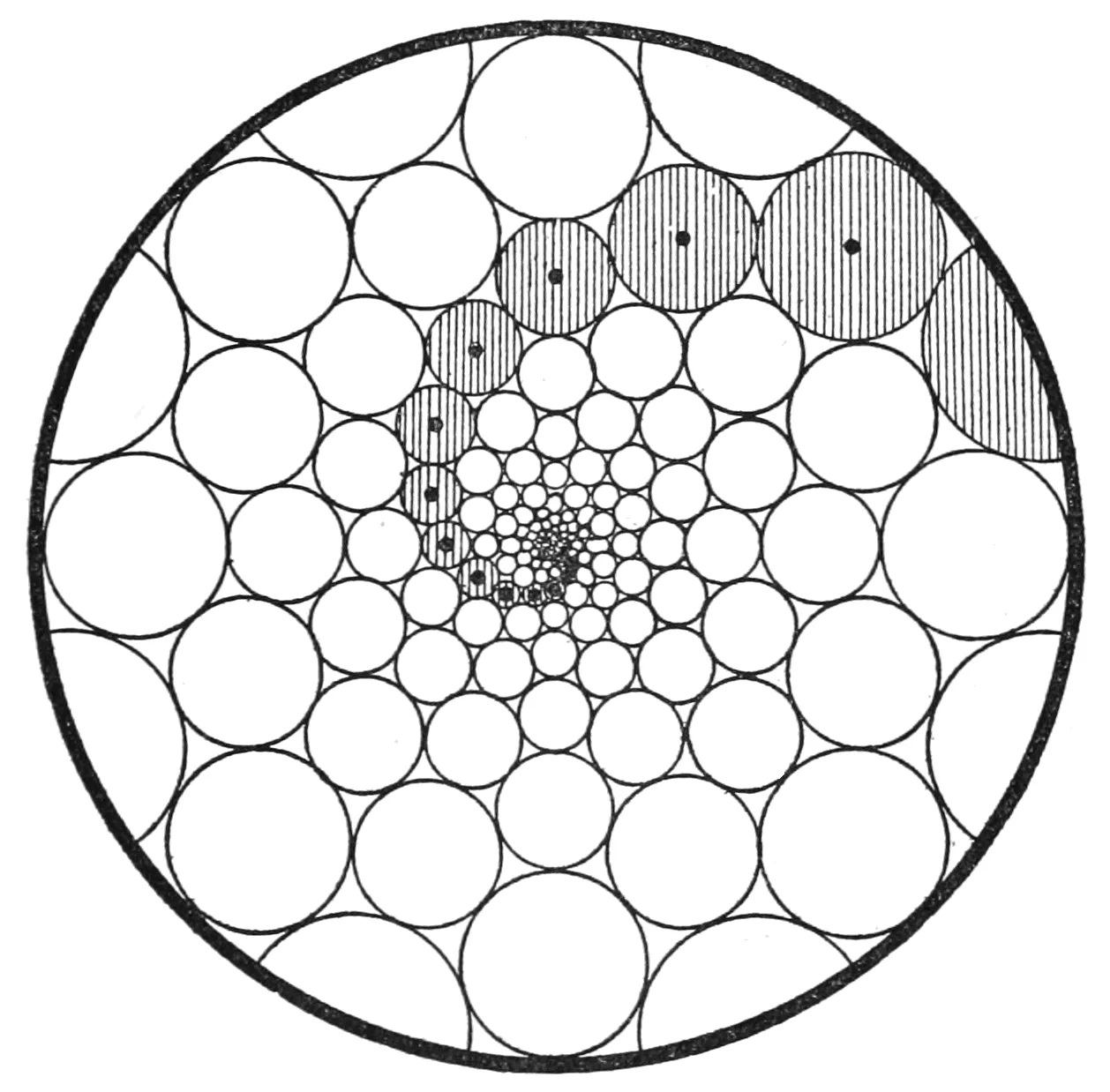

En el ámbito de las matemáticas dedicadas al estudio del empaquetamiento de círculos, una espiral de Doyle se define como un patrón específico de circunferencias dispuestas en un plano. Este concepto matemático se caracteriza fundamentalmente por la disposición geométrica de sus elementos constituyentes. Las circunferencias que forman el patrón no se cruzan entre sí, lo que implica que sus interiores no presentan superposición alguna. Esta propiedad de no superposición es esencial para mantener la integridad del empaquetamiento en el plano euclidiano.

Una propiedad definitoria crítica de la espiral de Doyle es la relación de vecindad entre las circunferencias. Cada una de las circunferencias que conforman el patrón está rodeada por un anillo compuesto por otras seis circunferencias tangentes. Esta configuración de seis vecinos tangentes crea una estructura local regular que se repite a lo largo del patrón global. La tangencia entre las circunferencias vecinas asegura que el espacio entre ellas esté optimizado según las reglas del empaquetamiento específico de Doyle.

Estructura de brazos espirales

Estos patrones contienen estructuras conocidas como brazos espirales. Los brazos espirales están formados por secuencias de circunferencias que presentan puntos de tangencia opuestos. La disposición de estas circunferencias sigue una trayectoria específica. Los centros de las circunferencias que componen los brazos espirales están alineados a lo largo de una espiral logarítmica. Esta alineación en espiral logarítmica es una característica geométrica distintiva del patrón.

La formación de los brazos espirales ocurre mediante la conexión de circunferencias con puntos de tangencia opuestos. Esta conexión crea líneas curvas que se extienden desde el centro del patrón hacia el exterior, siguiendo la trayectoria de la espiral logarítmica. La estructura resultante presenta tres formas diferentes de organización de estas espirales logarítmicas. Estas tres formas representan las variaciones posibles en la alineación de los centros de las circunferencias dentro del marco de la definición de la espiral de Doyle.

El concepto de espiral de Doyle pertenece al campo del empaquetamiento de círculos en el plano. Este campo estudia cómo distribuir círculos de diferentes tamaños en un espacio plano para maximizar la eficiencia o cumplir con ciertas propiedades geométricas. La espiral de Doyle es un ejemplo específico de cómo las reglas de tangencia y vecindad pueden generar patrones complejos y ordenados a partir de elementos circulares simples. La definición se centra en las relaciones locales entre las circunferencias y cómo estas relaciones escalan para formar el patrón global.

Historia y contexto de la investigación

El estudio de los patrones geométricos en la naturaleza tiene raíces profundas en la investigación científica de inicios del siglo XX, particularmente en el campo de la filotaxis. A principios de los años 1900, los investigadores comenzaron a analizar sistemáticamente la disposición de las hojas, semillas y pétalos en las plantas, observando que estos elementos a menudo seguían trayectorias en espiral. Estas observaciones tempranas sentaron las bases para comprender cómo las estructuras biológicas podían explicarse mediante principios matemáticos precisos, vinculando la geometría euclidiana con el crecimiento orgánico. La filotaxis se convirtió así en un puente entre la biología y las matemáticas, revelando que la disposición de los órganos vegetales no era aleatoria, sino que obedecía a reglas de empaquetamiento eficientes.

Contribución de Peter G. Doyle

El concepto específico de la espiral de Doyle surgió de las contribuciones del matemático Peter G. Doyle, quien trabajó en su definición y construcción a finales de la década de 1980 o principios de los años 1990. Doyle se centró en el empaquetamiento de circunferencias en el plano, identificando un patrón particular donde las circunferencias no se cruzan y cada una está rodeada por un anillo de otras seis circunferencias tangentes. Esta configuración específica permite la formación de brazos espirales, donde los centros de las circunferencias se alinean en una espiral logarítmica.

La labor de Doyle fue fundamental para formalizar estos patrones dentro de la teoría matemática del empaquetamiento. Al definir las condiciones bajo las cuales se forman estas espirales, proporcionó un marco riguroso para analizar la estructura de los patrones de filotaxis. Su trabajo demostró cómo las propiedades geométricas de las circunferencias tangentes pueden generar las espirales observadas en la naturaleza, conectando directamente la abstracción matemática con la observación biológica. La espiral lleva su nombre en reconocimiento a esta contribución clave, que aclaró la relación entre la disposición de los puntos de tangencia y la formación de brazos espirales con puntos de tangencia opuestos.

Esta investigación no solo enriqueció la geometría discreta, sino que también ofreció herramientas para modelar el crecimiento vegetal con mayor precisión. Al establecer que los centros de las circunferencias siguen una espiral logarítmica en tres formas diferentes, Doyle proporcionó una explicación estructural para la diversidad de patrones observados en las plantas. Su trabajo continúa siendo una referencia importante en la intersección entre la matemática pura y la biología matemática, ilustrando cómo la simplicidad de las reglas de tangencia puede generar la complejidad de las formas naturales.

¿Cómo se estructuran los brazos y radios de la espiral?

La arquitectura interna de la espiral de Doyle se define por una disposición rigurosa de circunferencias no cruzadas en el plano, donde cada elemento está rodeado por un anillo de seis circunferencias tangentes. Esta configuración geométrica genera brazos espirales formados por circunferencias con puntos de tangencia opuestos. Los centros de estas circunferencias no se distribuyen aleatoriamente, sino que se alinean siguiendo trayectorias específicas que pueden clasificarse en tres formas distintas de espirales logarítmicas.

Clasificación de los brazos y alineación de centros

La estructura de los brazos depende de cómo se organicen los puntos de tangencia y los centros de las circunferencias. Según las fuentes matemáticas sobre empaquetamiento de circunferencias, existen tres configuraciones principales para la alineación de los centros en espirales logarítmicas. Estas formas determinan si los brazos resultantes se manifiestan como curvas espirales, líneas rectas o arcos circulares.

La progresión geométrica de los radios en estas configuraciones sigue patrones específicos que permiten mantener la tangencia entre las circunferencias adyacentes. En el caso de las espirales logarítmicas, el radio de cada circunferencia aumenta o disminuye según una relación constante con la distancia al centro, lo que garantiza que los puntos de tangencia opuestos se mantengan alineados a lo largo de los brazos.

Esta estructura matemática es fundamental para comprender cómo se forman los patrones de filotaxis en la naturaleza, donde las semillas, hojas o flores se organizan siguiendo trayectorias similares. La alineación de los centros en espirales logarítmicas permite que las circunferencias se distribuyan de manera eficiente en el plano, minimizando el espacio vacío entre ellas y maximizando la densidad del empaquetamiento.

Clasificación y parámetros matemáticos

La clasificación de las espirales de Doyle se fundamenta en la parametrización mediante pares de enteros positivos (p, q). Estos dos números representan el conteo de los brazos espirales que conforman el patrón geométrico. Un brazo espiral se define como una secuencia de circunferencias donde los puntos de tangencia opuestos mantienen una alineación específica. Los centros de estas circunferencias están alineados en una espiral logarítmica. Esta estructura de tres formas diferentes permite identificar cada patrón único a través de sus respectivos valores de p y q. La relación entre estos conteos determina la disposición espacial de las circunferencias no cruzadas en el plano.

Multiplicadores de radio y propiedades algebraicas

Existe una relación directa entre los conteos de brazos (p, q) y los multiplicadores de radio de la espiral. Cada circunferencia sucesiva en un brazo tiene un radio que es un múltiplo específico del radio de la circunferencia anterior. Este multiplicador es un número algebraico. Los multiplicadores de radio surgen de la solución de ecuaciones algebraicas derivadas de las condiciones de tangencia entre las seis circunferencias vecinas. La naturaleza algebraica de estos multiplicadores garantiza la precisión geométrica del empaquetamiento. Esto significa que la expansión o contracción de los radios sigue una regla matemática estricta definida por los enteros p y q.

La estructura algebraica subyacente asegura que cada circunferencia esté rodeada por un anillo de otras seis circunferencias tangentes. Esta propiedad de vecindad constante es fundamental para la definición de la espiral de Doyle. Los multiplicadores algebraicos permiten calcular la posición exacta de cada círculo en la red. La alineación de los centros en espirales logarítmicas depende críticamente de estos valores. La clasificación mediante pares (p,q) proporciona un sistema completo para describir todas las posibles configuraciones de estas espirales matemáticas.

Ejemplos notables y casos especiales

Caso límite: Empaquetamiento hexagonal (0,0)

El par (0,0) representa un caso degenerado o límite dentro de la teoría de las espirales de Doyle. En esta configuración, los brazos espirales se aplanan y la estructura converge hacia un empaquetamiento hexagonal perfecto de círculos en el plano. Este caso es fundamental porque demuestra cómo la espiral de Doyle generaliza la disposición más densa de círculos idénticos, donde cada círculo está rodeado por seis vecinos tangentes sin la curvatura característica de los brazos espirales. La transición desde (0,0) hacia pares con valores no nulos muestra cómo se introduce la asimetría y la rotación en el patrón.

Espiral de Coxeter y casos documentados

El tipo (2,3) es un ejemplo clásico asociado al matemático H.S.M. Coxeter. Esta configuración presenta dos brazos en una dirección y tres en la opuesta, creando una estructura asimétrica pero equilibrada. La relación entre los números de brazos determina la tasa de crecimiento de los radios de las circunferencias a medida que se alejan del centro. Este caso es frecuentemente citado en textos de geometría discreta para ilustrar la relación entre la topología del empaquetamiento y la métrica de los círculos.

Otro caso de interés es el tipo (9,9), que ha sido observado en aplicaciones artísticas y arquitectónicas, como en el diseño de vidrieras. La simetría de los nueve brazos en cada dirección crea un patrón visualmente complejo que mantiene la propiedad de tangencia local. Este ejemplo destaca la utilidad de las espirales de Doyle para generar patrones estéticos basados en principios matemáticos rigurosos.

El tipo (8,16) ha sido destacado en publicaciones científicas populares, como Popular Science, para mostrar cómo los patrones de filotaxis pueden variar según los parámetros (p,q). Esta configuración presenta una mayor densidad de brazos en una dirección, lo que resulta en una espiral más cerrada en ese eje. Estos ejemplos específicos ayudan a visualizar cómo pequeños cambios en los parámetros algebraicos afectan la forma global del patrón.

Estos casos especiales no solo enriquecen la clasificación teórica, sino que también proporcionan puntos de referencia para aplicaciones prácticas en biología matemática y diseño. La capacidad de generar patrones variados a partir de simples pares de enteros subraya la elegancia de la espiral de Doyle como herramienta geométrica.

Aplicaciones en filotaxis y biología matemática

Las espirales de Doyle encuentran una aplicación directa en la biología matemática, específicamente en el estudio de la filotaxis. Este término describe los patrones geométricos de crecimiento observados en las plantas, donde los elementos como hojas, semillas o escamas se disponen en espirales sobre el tallo o la cabeza floral. La estructura de las espirales de Doyle, con sus circunferencias no cruzadas y su disposición tangente, ofrece un modelo preciso para representar estas formaciones naturales.

Orígenes del modelo filotáctico

El uso de modelos geométricos para explicar la filotaxis tiene antecedentes históricos significativos. En 1907, el matemático Gerrit van Iterson propuso un modelo basado en esferas dispuestas sobre una superficie cónica para explicar la disposición de las hojas. Posteriormente, en 1910, Arnold Emch refinó este enfoque, utilizando circunferencias en el plano para representar las posiciones de los primordios foliares. Estos trabajos sentaron las bases para entender cómo las restricciones espaciales y el crecimiento continuo generan patrones regulares.

Las espirales de Doyle generalizan estos modelos clásicos. Al considerar circunferencias de igual radio dispuestas en un patrón de empaquetamiento, se generan brazos espirales que coinciden con los observados en la naturaleza. Este enfoque permite analizar la relación entre la geometría local de las circunferencias tangentes y la estructura global de la espiral.

Números parastíquicos y la sucesión de Fibonacci

Un aspecto clave de la filotaxis es la aparición de números parastíquicos. Estos números cuentan el número de brazos espirales en direcciones opuestas. En muchas plantas, estos números son consecutivos en la sucesión de Fibonacci, como 5 y 8, 8 y 13, o 13 y 21. Las espirales de Doyle proporcionan un marco matemático para explicar esta conexión. Los pares (p,q) que clasifican las espirales de Doyle corresponden directamente a estos números parastíquicos.

La relación entre los pares (p,q) y la sucesión de Fibonacci surge de las propiedades algebraicas de las espirales. Cuando los brazos espirales se forman por circunferencias con puntos de tangencia opuestos, los valores de p y q tienden a seguir la proporción áurea, que está íntimamente ligada a la sucesión de Fibonacci. Esto explica por qué ciertos números de brazos son más comunes en la naturaleza que otros.

En resumen, las espirales de Doyle no son solo una curiosidad geométrica, sino una herramienta poderosa para modelar y predecir los patrones de crecimiento en las plantas. Su capacidad para integrar conceptos de empaquetamiento de circunferencias, números parastíquicos y la sucesión de Fibonacci las convierte en un puente fundamental entre las matemáticas puras y la biología matemática.

¿Qué diferencia a la espiral de Doyle de otros patrones espirales?

La espiral de Doyle se distingue de otros patrones geométricos por su condición estricta de tangencia y su estructura de empaquetamiento local. A diferencia de modelos puramente angulares, esta configuración exige que cada circunferencia esté rodeada por un anillo de otras seis circunferencias tangentes. Esta propiedad define su naturaleza como un patrón de circunferencias no cruzadas en el plano, donde la relación de contacto es fundamental para la coherencia del conjunto.

Comparación con la espiral de Fermat

Una diferencia clave radica en la comparación con la espiral de Fermat, frecuentemente observada en la disposición de las semillas de un girasol. En el modelo de Fermat, los elementos suelen considerarse de tamaño unitario o constante y no necesariamente tangentes entre sí en un anillo cerrado. Su organización depende principalmente del ángulo áureo para optimizar la densidad. Por el contrario, la espiral de Doyle requiere radios variables para mantener la tangencia mutua entre las seis vecinas de cada círculo. Esta variación radial es esencial para formar los brazos espirales con puntos de tangencia opuestos, alineados en una espiral logarítmica.

Diferencias con patrones localmente cuadrados

Otra distinción importante es la comparación con patrones localmente cuadrados, donde cada elemento interactúa principalmente con cuatro vecinos. La espiral de Doyle presenta una simetría hexagonal local, característica de los empaquetamientos más densos en el plano euclidiano. Esta estructura de seis contactos permite la formación de brazos espirales clasificados mediante pares (p,q), un sistema de conteo que no tiene equivalente directo en configuraciones cuadradas simples. La capacidad de modelar la filotaxis y los patrones de crecimiento en espiral de las plantas surge precisamente de esta complejidad geométrica única, que combina rigidez topológica con flexibilidad métrica.

Propiedades de simetría y transformaciones

Las espirales de Doyle exhiben propiedades de simetría fundamentales que las distinguen dentro de la geometría del empaquetamiento de circunferencias. Estas estructuras poseen una simetría de escalado y rotación inherente, lo que significa que el patrón general se mantiene invariante bajo ciertas transformaciones geométricas específicas. La disposición de las circunferencias, donde cada una está rodeada por un anillo de otras seis circunferencias tangentes, crea una estructura rígida que responde a transformaciones conformes en el plano complejo.

Transformaciones de Möbius y proyección estereográfica

Las transformaciones de Möbius juegan un papel crucial en la comprensión de la geometría subyacente de las espirales de Doyle. Estas transformaciones, que incluyen traslaciones, rotaciones, homotecias e inversiones, permiten mapear la estructura plana en otras superficies manteniendo las propiedades de tangencia entre las circunferencias. Específicamente, la proyección estereográfica permite visualizar las espirales de Doyle como proyecciones de empaquetamientos de esferas en el espacio tridimensional o en el espacio hiperbólico.

Al aplicar una transformación de Möbius adecuada, los brazos espirales formados por circunferencias con puntos de tangencia opuestos pueden transformarse en patrones más simples, revelando la estructura algebraica subyacente. Esta propiedad es particularmente útil para analizar la relación entre los pares (p,q) que clasifican las espirales y la geometría del empaquetamiento resultante.

Relación con grupos kleinianos y el espacio hiperbólico

Las espirales de Doyle están íntimamente relacionadas con los grupos kleinianos, que son grupos discretos de transformaciones conformes que actúan sobre el espacio hiperbólico tridimensional. La estructura de las espirales puede interpretarse como una proyección de la acción de estos grupos sobre el plano complejo, donde las circunferencias representan los límites de las regiones fundamentales del grupo.

Esta conexión con el espacio hiperbólico explica por qué los centros de las circunferencias en una espiral de Doyle se alinean en espirales logarítmicas. La geometría hiperbólica proporciona el marco natural para entender la distribución uniforme de las circunferencias y las propiedades de simetría que observamos en el plano euclidiano. Los tres tipos diferentes de espirales logarítmicas mencionadas en la definición corresponden a distintas clases de órbitas bajo la acción del grupo kleiniano asociado.
