La geometría bipiramidal trigonal es una disposición espacial de átomos en una molécula donde un átomo central está rodeado por cinco ligandos, formando una estructura con tres enlaces en un plano ecuatorial y dos enlaces en posiciones axiales perpendiculares a dicho plano. Esta configuración es fundamental en la química de coordinación y en la teoría VSEPR (Repulsión de Pares Electrónicos de la Capa de Valencia), ya que explica la estructura de numerosas moléculas penta-coordinadas.
La importancia de esta geometría radica en su capacidad para predecir propiedades moleculares, como los ángulos de enlace y la dinámica de pseudorrotación, conocidas como la pseudorrotación de Berry. Comprender esta estructura es esencial para analizar el comportamiento de compuestos como el pentacloruro de fósforo y el pentafluoruro de fósforo, que presentan características estructurales únicas y ejercicios prácticos en la enseñanza de la química.
Definición y concepto
La geometría molecular bipiramidal trigonal es un concepto fundamental en la química estructural que describe la disposición espacial específica de seis átomos en una molécula. En esta configuración, cinco de estos átomos se ubican en torno a un átomo central, formando una estructura tridimensional conocida como bipirámide triangular. Esta disposición es característica de compuestos con cinco ligandos unidos a un núcleo atómico, donde la organización espacial minimiza las repulsiones electrónicas según los principios de la teoría de repulsión de los pares de electrones de la capa de valencia.
Características geométricas y ángulos de enlace
Una de las peculiaridades de la geometría bipiramidal trigonal es que representa uno de los pocos casos en la química molecular donde los ángulos de enlace que rodean al átomo central no son idénticos. Esto se debe a una restricción geométrica inherente: no existe una disposición posible en tres dimensiones que permita tener cinco ángulos enlazantes iguales. Por lo tanto, la simetría perfecta de ángulos idénticos es imposible de alcanzar con cinco vectores de enlace partiendo de un mismo punto.

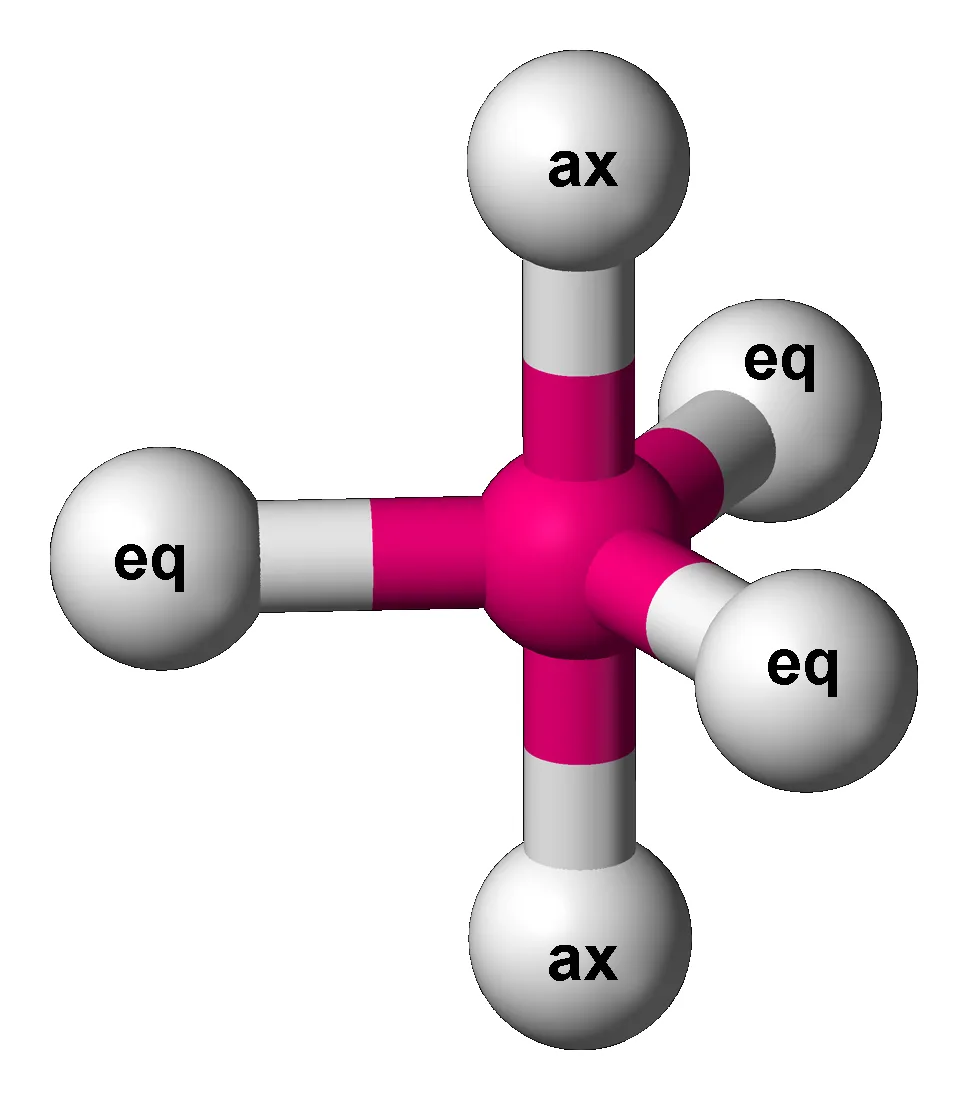

En la estructura de la bipirámide triangular, los cinco ligandos se distribuyen en dos posiciones distintas: axial y ecuatorial. Los tres ligandos ecuatoriales se disponen en un plano que pasa por el átomo central, formando entre sí ángulos de 120°. Esta disposición ecuatorial crea una base triangular que define la simetría básica de la molécula. Los dos ligandos axiales se sitúan perpendicularmente a este plano ecuatorial, uno por encima y otro por debajo del átomo central, completando así la forma de la bipirámide.
La diferencia en la disposición de los ligandos axiales y ecuatoriales da lugar a ángulos de enlace diferentes entre sí. Mientras que los ángulos entre los ligandos ecuatoriales miden 120°, los ángulos entre los ligandos axiales y los ecuatoriales, así como el ángulo entre los dos ligandos axiales, presentan valores distintos. Esta variación en los ángulos de enlace es una consecuencia directa de la necesidad de acomodar cinco átomos alrededor de un centro común en el espacio tridimensional, resultando en una geometría donde la igualdad de ángulos es geométricamente inviable.
¿Por qué los ángulos de enlace no son idénticos?
La geometría molecular bipiramidal trigonal representa una excepción notable dentro de la teoría de la disposición espacial de los átomos, ya que constituye uno de los pocos casos en los que los ángulos de enlace que rodean a un átomo central no son idénticos entre sí. Esta característica distintiva surge de una restricción geométrica fundamental en el espacio tridimensional: simplemente no existe una disposición posible que permita que cinco ángulos enlazantes sean iguales cuando cinco ligandos se ubican en torno a un átomo restante. La imposibilidad de lograr una simetría angular perfecta obliga a la molécula a adoptar una configuración específica que minimice la repulsión electrónica, dando lugar a la forma de una bipirámide triangular.
Diferenciación entre ligandos axiales y ecuatoriales
Para comprender por qué los ángulos varían, es necesario analizar la estructura de la bipirámide triangular. En esta disposición, los cinco ligandos no ocupan posiciones equivalentes, sino que se distribuyen en dos planos distintos que definen dos tipos de posiciones: las posiciones ecuatoriales y las posiciones axiales. Esta diferenciación es la causa directa de la no identidad de los ángulos de enlace.
Los tres ligandos que ocupan las posiciones ecuatoriales se encuentran en un mismo plano que pasa por el átomo central. Estos tres átomos forman un triángulo equilátero alrededor del núcleo, lo que resulta en ángulos de enlace ecuatoriales que miden exactamente 120°. Esta disposición en el plano ecuatorial permite una distribución simétrica de tres de los cinco ligandos, pero deja dos posiciones restantes para completar la coordinación de cinco átomos alrededor del centro.
Los dos ligandos restantes ocupan las posiciones axiales, ubicándose en ejes perpendiculares al plano ecuatorial y situándose en extremos opuestos del átomo central. La presencia de estos dos ligandos axiales introduce una nueva dimensión a la geometría, creando ángulos de enlace diferentes a los 120° ecuatoriales. La interacción entre los ligandos axiales y los ecuatoriales, así como entre los dos propios ligandos axiales, genera una red de ángulos que no puede ser uniforme debido a las limitaciones del espacio tridimensional. Por lo tanto, la falta de identidad en los ángulos de enlace no es una anomalía arbitraria, sino una consecuencia matemática y geométrica inevitable de intentar acomodar cinco átomos alrededor de uno central en tres dimensiones.
Características estructurales y ángulos
La geometría molecular bipiramidal trigonal se caracteriza por una disposición espacial específica donde cinco átomos rodean un átomo central, formando en conjunto una estructura de seis átomos. Esta configuración genera una bipirámide triangular, una forma geométrica particular en la que los ángulos de enlace que rodean al átomo central no son idénticos entre sí. Esta falta de uniformidad angular es una consecuencia directa de la imposibilidad geométrica de disponer cinco ángulos enlazantes iguales en tres dimensiones alrededor de un punto central.
Distribución atómica y planos
La estructura se divide en dos posiciones distintas para los ligandos: ecuatoriales y axiales. Los tres átomos ecuatoriales se disponen en un mismo plano horizontal que pasa por el átomo central. Estos tres ligandos forman un triángulo equilátero en proyección, lo que resulta en ángulos de enlace de 120° entre cada par de átomos ecuatoriales adyacentes. Esta disposición en un plano común es fundamental para entender la simetría de la molécula.
Los dos átomos restantes, denominados axiales, se sitúan en ejes perpendiculares al plano ecuatorial. Uno de estos átomos se ubica por encima del plano horizontal y el otro por debajo, alineados con el átomo central. Esta posición axial crea una relación espacial distinta a la de los ligandos ecuatoriales, influyendo en las propiedades físicas y químicas de la molécula, como se observa en ejemplos claros como el pentacloruro de fósforo (PCl5).
| Característica | Posición Ecuatorial | Posición Axial |
|---|---|---|
| Número de átomos | 3 | 2 |
| Disposición espacial | Mismo plano horizontal | Perpendicular al plano ecuatorial (arriba y abajo) |
| Ángulo entre ligandos del mismo tipo | 120° | 180° (entre los dos axiales) |
| Relación con el átomo central | Forman un triángulo alrededor | Se alinean en un eje vertical |
La diferencia en los ángulos de enlace entre las posiciones axiales y ecuatoriales es una característica definitoria de esta geometría. Mientras que los ligandos ecuatoriales mantienen una separación angular de 120°, los ligandos axiales presentan una relación lineal entre sí a través del átomo central. Esta distinción es crucial para comprender fenómenos dinámicos como la pseudorrotación de Berry, un proceso de interconversión que permite el intercambio de posiciones entre los ligandos axiales y ecuatoriales.
Dinámica molecular: la pseudorrotación de Berry
La geometría bipiramidal trigonal no se caracteriza únicamente por su estática estructural, sino también por una dinámica molecular intrínseca conocida como pseudorrotación de Berry. Este proceso representa un mecanismo de interconversión entre isómeros que permite a las moléculas con esta disposición espacial alcanzar un equilibrio dinámico, modificando la posición relativa de sus ligandos sin romper necesariamente los enlaces químicos principales.
Mecanismo de interconversión
La pseudorrotación de Berry describe un movimiento cíclico constante que transforma la configuración inicial de la molécula. En este proceso, dos ligandos ubicados en el plano ecuatorial se desplazan hacia el eje molecular, ocupando temporalmente las posiciones axiales. Simultáneamente, los dos ligandos que ocupaban las posiciones axiales se desplazan hacia el plano ecuatorial. Este intercambio coordinado genera una transición entre estados estructurales que puede compararse con el comportamiento de un diastereoisómero conformacional.
Este mecanismo es fundamental para explicar por qué, a temperaturas elevadas o en estados gaseosos, los ligandos en posiciones aparentemente distintas (axiales y ecuatoriales) pueden volverse equivalentes en términos espectroscópicos. El movimiento no es aleatorio, sino que sigue una trayectoria definida que minimiza la energía de activación necesaria para el intercambio posicional.
Implicaciones estructurales
La existencia de este proceso dinámico tiene implicaciones directas en la comprensión de la estabilidad de compuestos como el pentacloruro de fósforo (PCl5). Aunque la descripción estática indica que los ángulos de enlace no son idénticos —con los ligandos ecuatoriales separados por 120°—, la pseudorrotación permite que cada ligando ocupe, a lo largo del tiempo, tanto posiciones axiales como ecuatoriales. Esto significa que la distinción entre posiciones no es rígida, sino que depende de la escala de tiempo de observación y de la energía térmica del sistema.
La capacidad de interconversión mediante la pseudorrotación de Berry demuestra que la geometría molecular es una representación dinámica más que una estructura fija. Este concepto es esencial en química inorgánica y de coordinación para predecir reactividad, estabilidad termodinámica y propiedades espectroscópicas de moléculas con cinco ligandos alrededor de un átomo central. La comprensión de este mecanismo permite a los investigadores predecir cómo responderán estas estructuras ante cambios externos, como variaciones de temperatura o presión, sin alterar la naturaleza fundamental de la bipirámide triangular.
Ejemplos prácticos: Pentacloruro de fósforo
El pentacloruro de fósforo (PCl5) constituye el ejemplo paradigmático de la geometría molecular bipiramidal trigonal. Esta disposición espacial surge cuando el átomo central de fósforo se rodea de cinco átomos de cloro, organizándose en una estructura tridimensional específica. La configuración no es arbitraria; responde a la necesidad de minimizar las repulsiones electrónicas entre los pares de electrones enlazantes alrededor del núcleo central.
Distribución espacial de los ligandos
En esta molécula, los cinco átomos de cloro no ocupan posiciones equivalentes. Tres de ellos se sitúan en un mismo plano que contiene al átomo de fósforo, formando lo que se denomina el plano ecuatorial. Estos tres cloros ecuatoriales están separados entre sí por ángulos de enlace de 120°, creando una base triangular plana alrededor del centro.
Los dos átomos de cloro restantes ocupan posiciones axiales. Estos se ubican en un eje perpendicular al plano ecuatorial, situándose uno por encima y otro por debajo del plano formado por el fósforo y los tres cloros ecuatoriales. Esta disposición axial-ecuatorial es fundamental para entender la asimetría angular de la molécula.
Características de los ángulos de enlace
La geometría bipiramidal trigonal del PCl5 ilustra claramente por qué los ángulos de enlace no son idénticos. Mientras que los ángulos entre los ligandos ecuatoriales miden exactamente 120°, los ángulos entre los ligandos axiales y los ecuatoriales presentan una medida distinta. Esta diferencia angular es inherente a la disposición geométrica posible con cinco ligandos en tres dimensiones, donde no existe una configuración con cinco ángulos enlazantes iguales.
Esta estructura específica del pentacloruro de fósforo permite observar directamente cómo la disposición espacial de los átomos determina las propiedades geométricas de la molécula, sirviendo como referencia clara para comprender la bipirámide triangular en química molecular.
Ejemplos prácticos: Pentafluoruro de fósforo
El pentafluoruro de fósforo (PF5) constituye un ejemplo paradigmático de la geometría bipiramidal trigonal en química inorgánica. Esta molécula simple permite observar con claridad cómo cinco átomos de flúor se disponen alrededor de un átomo central de fósforo, formando la estructura de bipirámide triangular descrita en los fundamentos geométricos. A diferencia de otras configuraciones moleculares donde los ángulos de enlace pueden ser idénticos, en el PF5 se evidencia la imposibilidad de tener cinco ángulos enlazantes iguales en tres dimensiones, lo que resulta en ángulos ecuatoriales de 120° y una distinción clara entre posiciones axiales y ecuatoriales.
La pseudorrotación de Berry en el PF5
En el caso del pentafluoruro de fósforo, el fenómeno de pseudorrotación es especialmente notable y sirve como mecanismo de interconversión entre las posiciones atómicas. Este proceso, conocido como pseudorrotación de Berry, permite que los átomos de flúor intercambien sus posiciones axiales y ecuatoriales de manera dinámica. Tal mecanismo explica por qué, a pesar de la distinción geométrica entre los sitios de enlace, los átomos de flúor pueden aparecer equivalentes en ciertas condiciones experimentales.
La pseudorrotación de Berry implica un reordenamiento espacial donde los ligandos ecuatoriales y axiales cambian de lugar a través de una configuración intermedia. Este proceso de interconversión es fundamental para entender la dinámica molecular del PF5 y cómo la geometría bipiramidal trigonal no es estática, sino que presenta una flexibilidad estructural que permite la movilidad de los cinco ligandos alrededor del átomo central de fósforo.
La importancia del pentafluoruro de fósforo radica en su simplicidad estructural, que facilita el estudio de estos conceptos geométricos y dinámicos. Al ser una molécula donde la disposición de seis átomos (cinco alrededor de uno central) se manifiesta de manera clara, el PF5 sirve como modelo para comprender cómo la geometría molecular influye en las propiedades físicas y químicas de los compuestos con coordinación cinco. La observación de los ángulos de enlace no idénticos y el proceso de pseudorrotación en esta molécula refuerzan los principios teóricos de la geometría bipiramidal trigonal.
Ejercicios resueltos
Ejercicio 1: Identificación de la geometría molecular
Se solicita determinar la geometría molecular del pentacloruro de fósforo (PCl5) basándose en la disposición de sus átomos. Para resolverlo, se debe analizar la cantidad de átomos presentes en la estructura. El compuesto está formado por un átomo central de fósforo rodeado por cinco átomos de cloro, lo que suma un total de seis átomos. Según la definición de la geometría molecular bipiramidal trigonal, esta describe precisamente la disposición de seis átomos, cinco de los cuales se ubican en torno al átomo restante. Al cumplir con esta condición estructural, se concluye que el PCl5 adopta una forma de bipirámide triangular. Este ejemplo es claro y representa uno de los casos estándar donde se observa esta disposición espacial específica.
Ejercicio 2: Análisis de ángulos de enlace y posiciones
Se pide explicar por qué los ángulos de enlace en una geometría bipiramidal trigonal no son idénticos y distinguir las posiciones de los ligandos. En esta estructura, no existe una disposición geométrica posible con cinco ángulos enlazantes iguales en tres dimensiones. Por lo tanto, los ligandos ocupan dos tipos de posiciones distintas: axiales y ecuatoriales. Los ángulos de enlace que rodean a los átomos en las posiciones ecuatoriales miden 120°. Esta medida específica permite diferenciar la disposición ecuatorial de la axial. Al identificar que los ángulos no son uniformes en toda la molécula, se confirma la naturaleza de la bipirámide triangular, donde la variación angular es inherente a la disposición espacial de los cinco ligandos alrededor del átomo central.
Ejercicio 3: Distinción entre posiciones axiales y ecuatoriales
Se requiere identificar las posiciones de los ligandos en una molécula con geometría bipiramidal trigonal utilizando los datos angulares proporcionados. Dado que los ángulos de enlace ecuatoriales miden 120°, se puede determinar que los tres ligandos que forman estos ángulos se encuentran en el plano ecuatorial. Los dos ligandos restantes ocupan las posiciones axiales, ubicadas arriba y abajo del plano ecuatorial. Esta distinción es fundamental para entender la estructura tridimensional de la bipirámide triangular. Al aplicar este criterio, se puede mapear correctamente la ubicación de cada uno de los cinco ligandos en torno al átomo central, respetando la disposición espacial descrita para esta geometría molecular.
Preguntas frecuentes
¿Por qué los ángulos de enlace no son idénticos en una geometría bipiramidal trigonal?
Los ángulos de enlace no son idénticos debido a la diferencia entre las posiciones axiales y ecuatoriales. Los pares de electrones en las posiciones ecuatoriales experimentan mayor repulsión entre sí que con los pares axiales, lo que resulta en ángulos de enlace de aproximadamente 120° en el plano ecuatorial y 90° entre los enlaces axiales y ecuatoriales.
¿Qué es la pseudorrotación de Berry?
La pseudorrotación de Berry es un proceso dinámico en moléculas con geometría bipiramidal trigonal donde los átomos en las posiciones axiales y ecuatoriales intercambian lugares a través de una transición de estado intermedio. Este fenómeno explica la equivalencia de los ligandos en ciertas condiciones y afecta las propiedades espectroscópicas de la molécula.
¿Cuál es la diferencia estructural entre el pentacloruro de fósforo y el pentafluoruro de fósforo?
Aunque ambos compuestos tienen geometría bipiramidal trigonal, el pentacloruro de fósforo (PCl5) y el pentafluoruro de fósforo (PF5) difieren en los tamaños atómicos de los ligandos. Los átomos de cloro son más grandes que los de flúor, lo que influye en los ángulos de enlace y en la estabilidad de las posiciones axiales y ecuatoriales.
¿Cómo se determina la geometría de una molécula penta-coordinada?
La geometría de una molécula penta-coordinada se determina utilizando la teoría VSEPR, que considera la repulsión entre los pares de electrones de valencia del átomo central. Si hay cinco pares de electrones de enlace y ningún par solitario, la geometría resultante es bipiramidal trigonal.
¿Qué ejercicios prácticos se pueden realizar para entender esta geometría?
Los ejercicios prácticos incluyen la construcción de modelos moleculares, el cálculo de ángulos de enlace utilizando la teoría VSEPR, y el análisis de la pseudorrotación de Berry en compuestos específicos como el PCl5 y el PF5. Estos ejercicios ayudan a visualizar la disposición espacial y las dinámicas moleculares.
Resumen
La geometría bipiramidal trigonal es una estructura molecular clave en la química, caracterizada por un átomo central con cinco ligandos dispuestos en tres posiciones ecuatoriales y dos axiales. Esta configuración explica las diferencias en los ángulos de enlace y la dinámica de la pseudorrotación de Berry. Ejemplos como el pentacloruro y el pentafluoruro de fósforo ilustran cómo los tamaños atómicos afectan la estabilidad y las propiedades de estas moléculas. Los ejercicios prácticos y el análisis estructural son esenciales para comprender completamente esta geometría y su importancia en la química de coordinación.
