Geometría trigonal plana

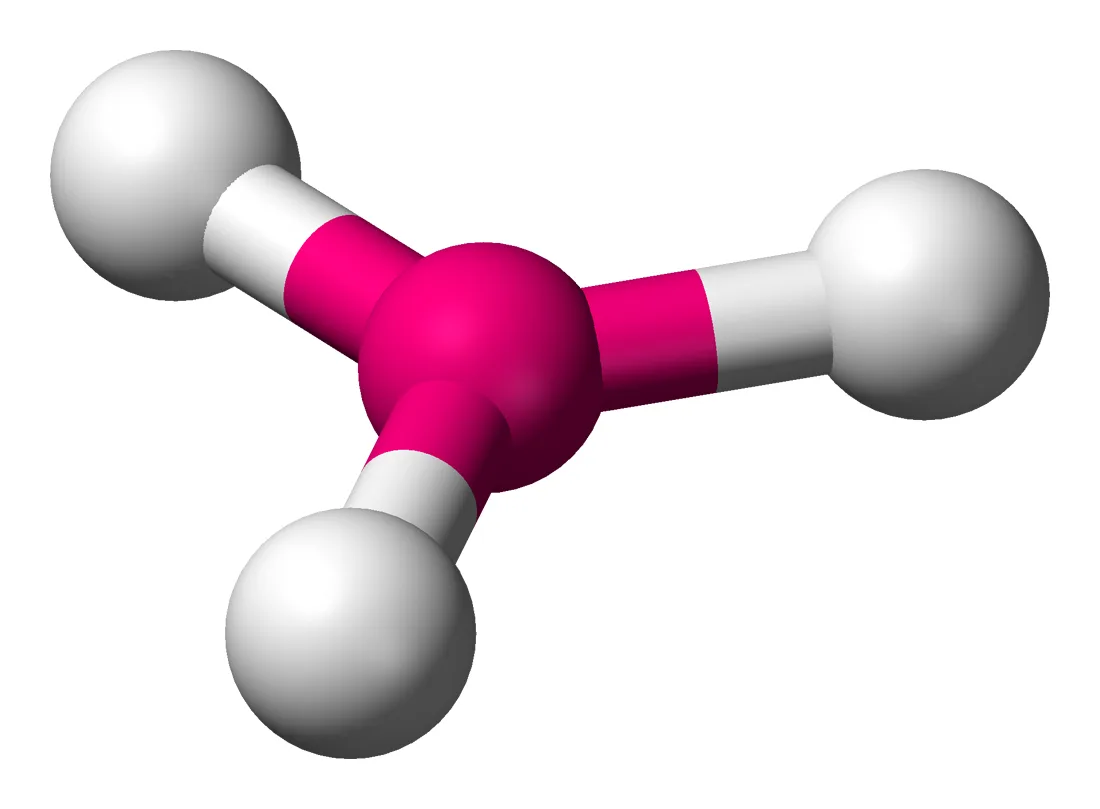

Geometría trigonal plana es una disposición espacial de átomos en una molécula o ion donde un átomo central está unido a tres sustituyentes dispuestos en un mismo plano, formando ángulos de enlace de aproximadamente 120°. Esta configuración es fundamental en la teoría del enlace de valencia y en la teoría de la repulsión de los pares de electrones de la capa de valencia (VSEPR), ya que minimiza la repulsión entre los pares electrónicos alrededor del átomo central.

La importancia de esta geometría radica en su prevalencia en la química orgánica e inorgánica, siendo característica de compuestos con hibridación sp2. Comprender esta disposición permite predecir la polaridad, la reactividad y las propiedades físicas de numerosas sustancias, desde el gas de efecto invernadero dióxido de carbono hasta reactivos esenciales en la síntesis orgánica como el formaldehído.

Definición y concepto

La geometría molecular triangular plana constituye un modelo fundamental en la descripción de la estructura espacial de las moléculas en química. Esta disposición geométrica se caracteriza por la presencia de un átomo central rodeado por tres átomos periféricos, todos ellos situados en un mismo plano geométrico. La configuración resultante forma un triángulo con el átomo central ubicado en su centro, estableciendo una simetría que es esencial para comprender las propiedades físicas y químicas de diversas especies moleculares.

Características de la geometría ideal

En una especie trigonal plana considerada ideal, se cumple que los tres ligandos unidos al átomo central son idénticos entre sí. Esta identidad en los ligandos conduce a una distribución equitativa de la densidad electrónica alrededor del núcleo central, lo que resulta en ángulos de enlace uniformes. Específicamente, todos los ángulos de enlace en esta configuración ideal miden exactamente 120°. Esta precisión angular es una consecuencia directa de la repulsión mínima entre los pares de electrones de enlace cuando los sustituyentes son iguales.

Desde la perspectiva de la teoría de grupos en química, las especies que presentan esta geometría ideal pertenecen al grupo puntual D3h. Este grupo de simetría refleja la existencia de un eje de rotación principal de tercer orden (C3) perpendicular al plano molecular, tres ejes de rotación de segundo orden (C2) en el plano, un plano de simetría horizontal (σh) y tres planos de simetría verticales (σv). La clasificación bajo el grupo puntual D3h permite predecir propiedades espectroscópicas y de polaridad de la molécula.

Desviaciones de la geometría ideal

Cuando los tres ligandos unidos al átomo central no son idénticos, la molécula se aparta de la geometría trigonal plana ideal. En estos casos, aunque la disposición general de los átomos sigue siendo plana, los ángulos de enlace pueden variar ligeramente alrededor de los 120° debido a las diferencias en el tamaño atómico y la electronegatividad de los ligandos. Un ejemplo destacado de esta desviación es el formaldehído (H2CO), donde la presencia de dos átomos de hidrógeno y un átomo de oxígeno como ligandos del carbono central genera una asimetría que modifica los ángulos de enlace respecto al valor ideal.

Relación con la hibridación atómica

Los átomos de carbono centrales que adoptan esta geometría molecular poseen una hibridación sp2. Esta configuración electrónica implica la combinación de un orbital s y dos orbitales p del átomo central, formando tres orbitales híbridos sp2 dispuestos en un plano con ángulos de 120° entre ellos. El tercer orbital p no hibridado permanece perpendicular al plano molecular y es fundamental para la formación de enlaces π en muchas de las moléculas con esta geometría, contribuyendo a la estabilidad y reactividad química de la especie molecular.

¿Qué es la hibridación sp2 en esta geometría?

La relación entre la geometría molecular y la teoría de orbitales atómicos es fundamental para comprender la estructura electrónica de las moléculas. En el contexto específico de la geometría triangular plana, la explicación se centra en la hibridación de los orbitales del átomo central. Cuando un átomo de carbono adopta esta configuración espacial, se dice que posee una hibridación sp2. Este concepto describe cómo los orbitales atómicos se combinan para formar nuevos orbitales híbridos que determinan la disposición espacial de los enlaces químicos.

Mecanismo de la hibridación sp2

La hibridación sp2 implica la mezcla de un orbital s y dos orbitales p de la capa de valencia del átomo central. Este proceso genera tres orbitales híbridos sp2 idénticos en energía y forma. Estos tres orbitales se disponen en un mismo plano, orientados hacia las esquinas de un triángulo equilátero para minimizar la repulsión electrónica entre ellos. Esta disposición geométrica es la que da lugar a los ángulos de enlace de 120° característicos de una especie trigonal plana ideal, tal como se observa en moléculas donde los tres ligandos son idénticos.

Además de los tres orbitales híbridos sp2, queda un orbital p no hibridado. Este orbital p permanece perpendicular al plano formado por los orbitales sp2. Su presencia es crucial para la formación de enlaces múltiples, como los dobles enlaces encontrados en el formaldehído (H2CO) o el fosgeno (COCl2). La superposición lateral de este orbital p no hibridado con un orbital p de un átomo vecino forma un enlace pi (π), complementando al enlace sigma (σ) formado por la superposición frontal de los orbitales sp2.

Justificación de los ángulos de enlace

La teoría de la repulsión de los pares de electrones de la capa de valencia (VSEPR) y la teoría de la hibridación se complementan para explicar la estructura. La disposición de los tres orbitales sp2 en un plano con ángulos de 120° minimiza la energía de repulsión entre los pares de electrones de enlace. En especies ideales que pertenecen al grupo puntual D3h, como el trifluoruro de boro (BF3) o el trióxido de azufre (SO3), esta simetría es perfecta. Sin embargo, cuando los ligandos no son idénticos, como en el caso del ion nitrato (NO3-) o el ion carbonato (CO32-), pueden existir ligeras desviaciones debido a diferencias en la electronegatividad o en el tamaño de los átomos periféricos, aunque la geometría subyacente sigue siendo esencialmente triangular plana.

La hibridación sp2 no es exclusiva del carbono. Otros átomos centrales, como el boro en el BF3, también exhiben esta configuración electrónica para alcanzar la estabilidad geométrica descrita. La comprensión de esta hibridación permite predecir no solo la forma de la molécula, sino también sus propiedades físicas y químicas, como la polaridad y la reactividad. La presencia del orbital p no hibridado, por ejemplo, hace que muchas moléculas con geometría triangular plana sean más reactivas que sus contrapartes con hibridación sp3, ya que el enlace pi es generalmente más accesible para los reactivos que el enlace sigma.

En resumen, la geometría triangular plana de las moléculas con átomo central de carbono está intrínsecamente ligada a su estado de hibridación sp2. Esta configuración electrónica explica de manera coherente los ángulos de enlace de 120° y la disposición plana de los átomos periféricos. El estudio detallado de esta hibridación proporciona una base sólida para entender la estructura de una amplia variedad de compuestos orgánicos e inorgánicos, desde iones simples como el guanidinio C(NH2)3+ hasta moléculas más complejas.

Ejemplos de moléculas e iones

La geometría molecular triangular plana se manifiesta en diversas especies químicas que cumplen con la disposición espacial descrita: un átomo central rodeado por tres átomos periféricos en un mismo plano. Estas especies pueden clasificarse en moléculas neutras e iones, cada una presentando características estructurales que ilustran los principios de la teoría de los dominios electrónicos y la simetría molecular.

Moléculas neutras

Entre las moléculas neutras con esta configuración, el trifluoruro de boro (BF3) representa un ejemplo clásico. En esta especie, el boro actúa como átomo central unido a tres átomos de flúor idénticos. Dado que los tres ligandos son iguales, el BF3 se aproxima a la geometría ideal, donde los ángulos de enlace F-B-F son de 120° y la molécula pertenece al grupo puntual D3h. Esta simetría perfecta resulta de la ausencia de pares solitarios en el átomo central y la identidad de los sustituyentes.

Otros ejemplos importantes incluyen el formaldehído (H2CO) y el fosgeno (COCl2). En el formaldehído, el átomo de carbono central está unido a dos átomos de hidrógeno y un átomo de oxígeno. Aunque la disposición general es triangular plana, la presencia de ligandos no idénticos (H y O) hace que la molécula se aparte de la geometría ideal perfecta, modificando ligeramente los ángulos de enlace respecto a los 120° teóricos. De manera similar, el fosgeno presenta un carbono central unido a dos cloros y un oxígeno, manteniendo la planaridad pero con una distribución de ángulos influenciada por la diferencia en la electronegatividad y el tamaño de los ligandos.

El trióxido de azufre (SO3) es otro ejemplo relevante. En su forma monomérica, el azufre central está rodeado por tres átomos de oxígeno en un plano, formando una estructura simétrica que cumple con los criterios de la geometría trigonal plana. La hibridación del átomo central en estas moléculas de carbono, como en el formaldehído y el fosgeno, es típicamente sp2, lo que permite la formación de tres enlaces sigma en el mismo plano y la presencia de un enlace pi perpendicular al plano molecular.

Iones con geometría trigonal plana

Varios iones poliatómicos también exhiben esta geometría. El ion nitrato (NO3-) consiste en un átomo de nitrógeno central unido a tres átomos de oxígeno. La resonancia entre los tres enlaces N-O hace que los tres enlaces sean equivalentes en longitud y energía, resultando en una geometría simétrica con ángulos de enlace de aproximadamente 120°. Este ion pertenece al grupo puntual D3h, al igual que el BF3 ideal.

El ion carbonato (CO32-) presenta una estructura análoga al nitrato, con un átomo de carbono central unido a tres átomos de oxígeno. La carga total de 2- se distribuye a través del sistema de resonancia, manteniendo la simetría triangular plana. Los tres enlaces C-O son idénticos debido a la deslocalización electrónica, lo que resulta en ángulos de enlace iguales y una distribución de carga simétrica en el plano molecular.

El ion guanidinio (C(NH2)3+) es un ejemplo más complejo. Este catión consiste en un átomo de carbono central unido a tres grupos amino (NH2). La geometría alrededor del carbono es triangular plana, con los tres grupos amino dispuestos a 120° entre sí. La resonancia en el ion guanidinio implica la deslocalización de la carga positiva sobre los tres átomos de nitrógeno, lo que contribuye a la estabilidad del ion y mantiene la planaridad de la estructura central. Esta geometría es fundamental para entender las propiedades químicas y la reactividad del guanidinio en diversos contextos bioquímicos y orgánicos.

¿Cómo se distorsiona la geometría trigonal plana?

La geometría trigonal plana ideal, caracterizada por ángulos de enlace de exactamente 120° y perteneciente al grupo puntual D3h, representa un estado energético específico que no siempre se mantiene estáticamente en todas las especies químicas. En la práctica, las moléculas y iones pueden sufrir distorsiones estructurales significativas debido a factores electrónicos, estéricos o dinámicos. Estas desviaciones de la planaridad perfecta son fundamentales para comprender la reactividad química, la estereoquímica y las propiedades espectroscópicas de compuestos que, a primera vista, podrían clasificarse simplemente como planos. Dos de las distorsiones más relevantes y estudiadas son la inversión del nitrógeno y la piramidalización, ambas implican transiciones entre estados geométricos distintos.

Inversión del nitrógeno

La inversión del nitrógeno es un fenómeno dinámico que ilustra cómo una especie puede pasar a través de un estado de transición con geometría trigonal plana. Este proceso es característico de las aminas, donde el átomo de nitrógeno central, inicialmente en una configuración piramidal (similar a una pirámide de base triangular), experimenta una inversión de configuración. Durante esta inversión, la pirámide del grupo amino se aplanamiento temporalmente, pasando por un estado de transición donde el nitrógeno y sus tres sustituyentes se encuentran en un mismo plano. Este estado intermedio presenta una geometría trigonal plana ideal o casi ideal, con ángulos de enlace cercanos a 120°.

La energía de activación requerida para alcanzar este estado de transición planar determina la velocidad de la inversión. En aminas simples como la amoníaco (NH3), la barrera energética es relativamente baja, lo que permite que la inversión ocurra rápidamente a temperatura ambiente, resultando en la interconversión rápida de los dos estados enantioméricos de la pirámide. Este mecanismo es crucial en la estereoquímica de las aminas, ya que explica por qué muchas aminas secundarias y terciarias son a menudo difíciles de separar en sus formas enantioméricas puras sin la intervención de factores estéricos adicionales o la formación de sales de amonio cuaternario.

Piramidalización hacia geometría tetraédrica

Por otro lado, la piramidalización representa una distorsión en sentido opuesto, donde una geometría que tiende a ser plana se desvía hacia una configuración más cercana a la tetraédrica. Este fenómeno es observable en ciertos alquenos piramidales, donde el doble enlace carbono-carbono, que normalmente impone una geometría plana alrededor de los átomos de carbono sp2, se ve forzado a adoptar una curvatura o "pliegue". En estos casos, los átomos de carbono dejan de estar estrictamente en un mismo plano con sus sustituyentes inmediatos, generando una distorsión hacia una geometría intermedia entre la trigonal plana y la tetraédrica.

La piramidalización en alquenos suele ser el resultado de tensiones estéricas significativas dentro de la molécula, a menudo inducidas por anillos pequeños o sustituyentes voluminosos que fuerzan a los átomos de carbono a salir del plano ideal. Esta distorsión afecta directamente la superposición de los orbitales p que forman el enlace pi, debilitándolo y modificando la reactividad del doble enlace. El grado de piramidalización puede cuantificarse midiendo los ángulos de enlace y la desviación de los átomos del plano de referencia, proporcionando información valiosa sobre la tensión estructural y la estabilidad termodinámica de la molécula. Estas distorsiones demuestran que la geometría trigonal plana es a menudo un punto de referencia idealizado, sujeto a variaciones significativas según el contexto químico específico.

Diferencias con otras geometrías moleculares

La comprensión de la geometría trigonal plana requiere su diferenciación clara de otras disposiciones espaciales comunes en la química molecular, particularmente aquellas que comparten un número similar de átomos o electrones en la capa de valencia. La comparación más relevante se establece con la geometría tetraédrica y sus derivados, como la geometría piramidal, donde la disposición tridimensional de los ligandos difiere sustancialmente de la planaridad estricta observada en las especies D3h.

Relación con la geometría tetraédrica y la piramidalización

Mientras que la geometría trigonal plana implica que el átomo central y los tres átomos periféricos residen en un mismo plano bidimensional, la geometría tetraédrica distribuye cuatro grupos alrededor de un núcleo en un espacio tridimensional, minimizando la repulsión electrónica mediante ángulos de aproximadamente 109,5°. Esta distinción es fundamental al analizar el efecto de los pares de electrones solitarios. En una especie ideal trigonal plana, como el trifluoruro de boro (BF3), no hay pares solitarios en el átomo central, lo que permite la simetría máxima y los ángulos de enlace de 120°.

Cuando se introduce un par de electrones solitarios en un sistema que de otra manera sería tetraédrico, se produce la geometría piramidal. La "piramidalización" describe el proceso por el cual una estructura plana se curva hacia una forma de pirámide triangular debido a la repulsión ejercida por el par solitario. Por el contrario, la geometría trigonal plana se mantiene plana precisamente por la ausencia de este cuarto grupo electrónico en el plano, o por la deslocalización electrónica que estabiliza la planaridad, como ocurre en los sistemas con hibridación sp2. Los átomos de carbono centrales con esta geometría poseen hibridación sp2, lo que contrasta con la hibridación sp3 típica de los centros tetraédricos.

Desviaciones de la geometría ideal por identidad de ligandos

La definición estricta de una especie trigonal plana ideal exige que los tres ligandos sean idénticos, lo que resulta en ángulos de enlace uniformes de 120° y pertenencia al grupo puntual D3h. Sin embargo, en la práctica química, muchos compuestos presentan una geometría esencialmente trigonal plana pero se apartan de esta idealidad debido a la no identidad de los ligandos unidos al átomo central.

El formaldehído (H2CO) sirve como ejemplo paradigmático de esta desviación. Aunque el átomo de carbono central está unido a tres átomos (dos hidrógenos y un oxígeno), estos ligandos no son idénticos. La diferencia en la electronegatividad y el tamaño entre el átomo de oxígeno y los átomos de hidrógeno provoca que los ángulos de enlace se aparten ligeramente de los 120° perfectos. El ángulo H-C-H suele ser ligeramente menor que 120°, mientras que los ángulos H-C-O son ligeramente mayores, adaptándose a la distribución de la densidad electrónica. De manera similar, el fosgeno (COCl2) y el trióxido de azufre (SO3) muestran variaciones sutiles dependiendo de la resonancia y la naturaleza de los enlaces dobles o simples involucrados.

Los iones como el nitrato (NO3-), el carbonato (CO32-) y el guanidinio C(NH2)3+ tienden a mantener una simetría más cercana a la ideal debido a la resonancia que iguala parcialmente los enlaces, reforzando la pertenencia al grupo puntual D3h. Sin embargo, cualquier sustitución que rompa esta equivalencia de ligandos introducirá distorsiones angulares, demostrando que la "geometría trigonal plana" es a menudo una clasificación topológica que admite variaciones métricas significativas cuando la identidad de los ligandos no es uniforme.

Aplicaciones en química orgánica

La comprensión de la geometría molecular triangular plana es fundamental para el estudio de la química orgánica, ya que determina la disposición espacial de los átomos y, por consiguiente, las propiedades físicas y químicas de las moléculas. En los compuestos orgánicos, esta configuración está estrechamente ligada a la hibridación sp2 del átomo de carbono central. Cuando un átomo de carbono presenta esta hibridación, sus tres orbitales híbridos se disponen en un mismo plano con ángulos de enlace de 120°, formando una estructura triangular plana ideal cuando los tres ligandos unidos son idénticos. Esta disposición geométrica influye directamente en la polaridad de la molécula, su reactividad y su capacidad para participar en interacciones intermoleculares específicas.

El formaldehído como ejemplo fundamental

El formaldehído (H2CO) representa uno de los ejemplos más significativos de la aplicación de la geometría trigonal plana en la química orgánica. Aunque la estructura básica sigue el patrón de un átomo central y tres ligandos periféricos en el mismo plano, el formaldehído se aparta de la geometría ideal debido a que los tres ligandos no son idénticos. La presencia del doble enlace carbono-oxígeno y la diferencia en la electronegatividad entre los átomos de hidrógeno y oxígeno provocan que los ángulos de enlace no sean exactamente de 120°, generando una distribución asimétrica de la densidad electrónica. Esta desviación de la idealidad es crucial para entender la polaridad del formaldehído, lo que lo convierte en un reactivo clave en numerosas síntesis orgánicas y en la formación de polímeros como la resina de baquelita.

El fosgeno y su importancia en la síntesis orgánica

Otro compuesto orgánico relevante que exhibe características de la geometría trigonal plana es el fosgeno (COCl2). Similar al formaldehído, el fosgeno posee un átomo de carbono central con hibridación sp2, unido a un átomo de oxígeno mediante un doble enlace y a dos átomos de cloro mediante enlaces simples. La disposición de estos cuatro átomos en un mismo plano resulta de la necesidad de minimizar la repulsión entre los pares de electrones en los orbitales híbridos del carbono. Sin embargo, al igual que ocurre con el formaldehído, la no identidad de los ligandos (un oxígeno y dos cloros) hace que la molécula se aparte de la simetría perfecta del grupo puntual D3h. La geometría plana del fosgeno es esencial para su reactividad, permitiendo el acceso estérico de los nucleófilos al carbono central, lo que facilita reacciones como la formación de carbonatos y ureas en la industria química.

La relación entre la hibridación sp2 y la geometría plana no se limita a estos dos ejemplos. Muchos intermedios de reacción en química orgánica, como los carbocationes y los radicales libres, adoptan temporalmente esta configuración para estabilizar su estado electrónico. La comprensión de cómo la disposición espacial de los átomos afecta la estabilidad y reactividad de estas especies es esencial para predecir el curso de las reacciones orgánicas y diseñar nuevas moléculas con propiedades deseadas. Por lo tanto, el estudio de la geometría molecular triangular plana proporciona una base teórica sólida para el análisis estructural de una amplia gama de compuestos orgánicos.

Ejercicios resueltos

Ejercicio 1: Análisis del trifluoruro de boro (BF3)

Se solicita determinar la geometría molecular del trifluoruro de boro (BF3) basándose en sus características estructurales. Para ello, se examinan los átomos periféricos unidos al átomo central de boro.

En la molécula de BF3, el átomo central está rodeado por tres átomos de flúor. Según la definición de geometría molecular triangular plana, una especie ideal presenta tres ligandos idénticos. En este caso, los tres ligandos son átomos de flúor, por lo que cumplen con el criterio de identidad. Además, en una configuración ideal con ligandos idénticos, los ángulos de enlace entre los ligandos son de 120°.

Al cumplir con la condición de tener un átomo central y tres átomos periféricos idénticos en el mismo plano, con ángulos de enlace de 120°, el BF3 pertenece al grupo puntual D3h. Por lo tanto, la geometría molecular del trifluoruro de boro es trigonal plana.

Ejercicio 2: Comparación con el formaldehído (H2CO)

Se analiza el formaldehído (H2CO) para evaluar su ajuste a la geometría trigonal plana ideal. Esta molécula tiene un átomo de carbono central unido a dos átomos de hidrógeno y un átomo de oxígeno.

Aunque el formaldehído se clasifica como una molécula con geometría trigonal plana, es necesario verificar si cumple con los criterios de la especie ideal. En una especie trigonal plana ideal, los tres ligandos deben ser idénticos. En el H2CO, los ligandos son dos hidrógenos y un oxígeno, por lo que no son idénticos. En consecuencia, el formaldehído se aparta de la geometría ideal. Sin embargo, mantiene la disposición básica de un átomo central y tres periféricos en el mismo plano, lo que lo incluye dentro de los ejemplos de moléculas con geometría trigonal plana, a diferencia de las especies ideales como el BF3.

Ejercicio 3: Identificación de iones con geometría trigonal plana

Se pide identificar cuáles de los siguientes iones presentan geometría trigonal plana: nitrato (NO3-), carbonato (CO32-) y guanidinio (C(NH2)3+).

La geometría molecular triangular plana se caracteriza por tener un átomo central y tres átomos periféricos en el mismo plano. Los iones mencionados comparten esta estructura básica. El ion carbonato (CO32-) tiene un átomo de carbono central con tres átomos de oxígeno periféricos. El ion guanidinio (C(NH2)3+) tiene un átomo de carbono central con tres grupos amino periféricos.

Todos estos iones pertenecen a la categoría de especies con geometría trigonal plana. Es importante notar que los átomos de carbono centrales en moléculas con esta geometría poseen hibridación sp2, lo que contribuye a la disposición plana de los ligandos. Por lo tanto, el nitrato, el carbonato y el guanidinio son ejemplos correctos de iones con geometría trigonal plana.

Preguntas frecuentes

¿Cuál es el ángulo de enlace ideal en una geometría trigonal plana?

El ángulo de enlace ideal es de 120°, ya que los tres sustituyentes se distribuyen equitativamente en un plano alrededor del átomo central para minimizar la repulsión electrónica.

¿Qué tipo de hibridación corresponde a la geometría trigonal plana?

Corresponde a la hibridación sp2, donde un orbital s y dos orbitales p del átomo central se combinan para formar tres orbitales híbridos equivalentes dispuestos en un plano.

¿Puede una molécula con geometría trigonal plana ser polar?

Sí, si los tres sustituyentes no son idénticos o si hay pares de electrones libres que distorsionen la simetría, los momentos dipolares pueden no cancelarse completamente, resultando en una molécula polar.

¿Qué diferencia hay entre geometría trigonal plana y pirámide trigonal?

En la geometría trigonal plana, el átomo central y los tres sustituyentes están en el mismo plano con ángulos de 120°. En la pirámide trigonal, hay un par de electrones libres en el átomo central que empuja a los sustituyentes, creando una forma tridimensional con ángulos ligeramente menores a 120°.

¿El ion nitrato (NO3-) tiene geometría trigonal plana?

Sí, el ion nitrato presenta geometría trigonal plana debido a que el átomo central de nitrógeno está unido a tres átomos de oxígeno y no tiene pares de electrones libres, lo que resulta en una distribución simétrica de los enlaces.

Resumen

La geometría trigonal plana es una configuración molecular clave donde un átomo central se une a tres sustituyentes en un plano con ángulos de 120°, asociada a la hibridación sp2. Esta estructura es esencial para comprender la forma y propiedades de muchas moléculas en química orgánica e inorgánica.

Las desviaciones de esta geometría pueden ocurrir por diferencias en la electronegatividad de los sustituyentes o la presencia de pares de electrones libres. Distinguir esta forma de otras, como la pirámide trigonal, es crucial para predecir la polaridad y reactividad química de los compuestos.
