Impedancia dual

Definición y concepto

En el ámbito del análisis de redes eléctricas, la impedancia dual constituye un concepto fundamental para la comprensión de las relaciones recíprocas entre los parámetros que definen el comportamiento de los circuitos. Este término, junto con el de red dual, se utiliza específicamente para describir la transformación algebraica y topológica que permite establecer equivalencias entre distintas configuraciones de componentes eléctricos. La definición matemática de la impedancia dual se basa en la operación de inversión algebraica aplicada a la impedancia convencional, denotada como Z. Es decir, la impedancia dual, representada como Z', se calcula como el inverso de Z, estableciendo la relación Z' = 1/Z.

Relación con la admitancia y la impedancia inversa

La naturaleza recíproca de esta relación explica por qué la impedancia dual es también conocida como impedancia inversa. Al ser Z' el inverso algebraico de Z, ambos parámetros están intrínsecamente ligados de tal manera que el producto de la impedancia y su dual resulta en la unidad, asumiendo que las unidades se manejan de forma coherente en el dominio de las variables complejas. Esta propiedad de reciprocidad es esencial para simplificar el análisis de circuitos complejos, permitiendo a los ingenieros y físicos transformar problemas de malla en problemas de nodo, y viceversa, mediante la sustitución sistemática de variables.

Es crucial distinguir entre el concepto de inverso algebraico y el concepto de dualidad en términos de magnitudes físicas. Aunque la impedancia dual es el inverso de Z, el dual de la magnitud física de la impedancia Z es la admitancia Y. La admitancia mide la facilidad con la que una corriente eléctrica fluye a través de un componente o red, y se define como la razón entre la corriente y el voltaje. Esta distinción es vital: mientras que Z' = 1/Z es una operación matemática sobre el mismo tipo de magnitud (impedancia), la relación entre Z e Y representa la dualidad física entre la oposición al flujo (impedancia) y la facilidad del flujo (admitancia).

Intercambio de voltajes y corrientes en la red dual

La aplicación de estos conceptos se vuelve evidente cuando se analiza el comportamiento de una red dual. En una red dual, las variables eléctricas fundamentales experimentan un intercambio sistemático: los voltajes y las corrientes se intercambian de posición funcional. En la red original, la impedancia Z se define como la relación entre el voltaje V y la corriente I, es decir, Z = V/I. Sin embargo, en la red dual correspondiente, esta relación se invierte en términos de las variables asignadas a los elementos duales, de modo que la impedancia dual Z' se expresa como la relación entre la corriente y el voltaje, Z' = I/V.

Este intercambio no es meramente simbólico, sino que refleja una profunda simetría en las leyes que gobiernan los circuitos eléctricos, particularmente en la aplicación de las leyes de Kirchhoff. La capacidad de intercambiar voltajes y corrientes permite a los analistas utilizar soluciones conocidas de una red para deducir rápidamente las soluciones de su red dual, ahorrando tiempo y reduciendo la complejidad del cálculo. Por lo tanto, la comprensión de la impedancia dual como el inverso algebraico de Z, y su relación con la admitancia Y, es una herramienta indispensable en el estudio avanzado de cuadripolos y redes eléctricas, facilitando un análisis más intuitivo y eficiente de sistemas eléctricos complejos.

¿Qué es la red dual en análisis eléctrico?

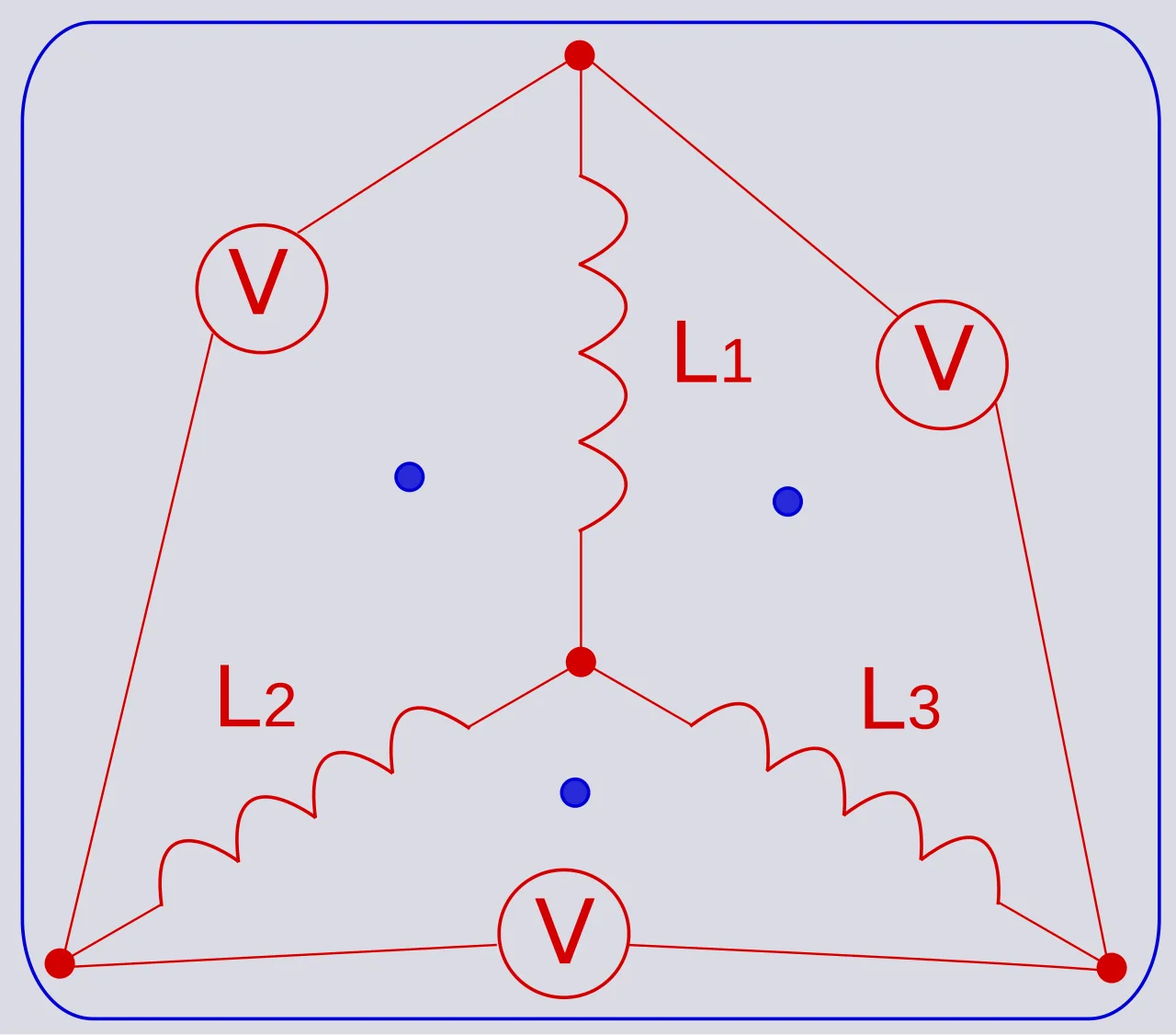

El concepto de red dual es fundamental en el análisis de redes eléctricas, ya que permite establecer una correspondencia sistemática entre dos circuitos distintos que comparten propiedades matemáticas análogas. Una red se considera dual de otra cuando su impedancia es la impedancia dual, es decir, Z'. Esta relación no es arbitraria, sino que surge del intercambio de las variables fundamentales del circuito: voltaje y corriente.

Principios de la dualidad en redes eléctricas

En el análisis eléctrico, la dualidad implica que si se toma una red original donde la impedancia Z se define como la razón entre el voltaje V y la corriente I (Z = V/I), la red dual presenta una estructura donde estas magnitudes se intercambian. Por consiguiente, la impedancia de la red dual, Z', se expresa como la razón inversa: Z' = I/V. Este intercambio refleja que el comportamiento eléctrico de la red dual es el espejo matemático de la red original.

Es crucial destacar que el dual de una impedancia Z es la admitancia Y. Esto significa que las propiedades que describen la oposición al flujo de corriente en la red original se transforman en propiedades que describen la facilidad de paso de la corriente en la red dual. Esta relación es directa y algebraica, permitiendo que los ingenieros y físicos traduzcan problemas complejos de un dominio a otro para facilitar su resolución.

Aplicación en redes con múltiples cuadripolos

La aplicación del concepto de impedancia dual se vuelve particularmente relevante en redes complejas que contienen más de un cuadripolo. En estos casos, la dualidad no se limita a un solo par de terminales, sino que debe mantenerse coherente a lo largo de toda la estructura de la red. Para que una red compuesta por varios cuadripolos sea considerada dual de otra, la impedancia en cada extremo correspondiente debe ser dual. Esto implica que si un cuadripolo en la red original presenta una impedancia Z en sus terminales, el cuadripolo correspondiente en la red dual debe presentar una impedancia Z' en sus terminales análogos.

Esta condición de dualidad en cada extremo garantiza que las relaciones entre voltajes y corrientes se mantengan consistentes en toda la red. El análisis de estas redes permite simplificar cálculos al transformar ecuaciones de malla en ecuaciones de nodo, o viceversa, aprovechando la simetría algebraica entre Z y Z'. La impedancia dual, también conocida como impedancia inversa, es por tanto una herramienta esencial para el modelado y la resolución de circuitos eléctricos complejos, ofreciendo una perspectiva alternativa que puede revelar propiedades ocultas en la configuración original.

Relación entre voltaje, corriente y admitancia

El concepto de impedancia dual se fundamenta en el principio de dualidad eléctrica, un mecanismo matemático que permite transformar una red eléctrica en su contraparte intercambiando variables conjugadas. En este marco teórico, la relación entre voltaje y corriente se invierte sistemáticamente, estableciendo una simetría algebraica que simplifica el análisis de circuitos complejos y cuadripolos.

Intercambio de variables eléctricas

La definición básica de impedancia Z en cualquier rama de una red eléctrica establece la relación directa entre el voltaje V y la corriente I que la atraviesa, expresada como Z = V/I. Al aplicar la transformación dual, estas dos magnitudes intercambian sus posiciones conceptuales. El voltaje que antes era el numerador pasa a comportarse como la corriente en la red dual, y la corriente que era el denominador asume el rol del voltaje. Esta permutación no es meramente geométrica, sino que afecta la estructura algebraica de las ecuaciones de la red.

Cuando se realiza este intercambio, la relación original Z = V/I se transforma en una nueva relación donde la variable que representa la impedancia dual, denotada como Z', se define como la razón entre la corriente y el voltaje. Matemáticamente, esto se expresa como Z' = I/V. Esta inversión de la fracción revela la naturaleza recíproca de la magnitud dual en comparación con la impedancia clásica.

Relación con la admitancia

La expresión Z' = I/V demuestra que la impedancia dual es exactamente el inverso algebraico de la impedancia original. Dado que Z = V/I, al tomar el recíproco se obtiene 1/Z = I/V, lo que confirma que Z' = 1/Z. Este resultado algebraico tiene una profunda implicación física y de ingeniería: la magnitud que representa el dual de la impedancia es la admitancia, comúnmente denotada como Y.

Esta equivalencia significa que en una red dual, donde los voltajes y corrientes se han intercambiado, la magnitud que juega el papel de la impedancia en la red original es asumida por la admitancia. La relación Z' = 1/Z = Y conecta directamente el concepto abstracto de impedancia dual con la magnitud eléctrica práctica de la admitancia, facilitando el análisis de redes eléctricas mediante la transformación de parámetros.

Ejercicios resueltos

Ejercicio 1: Cálculo de la impedancia dual a partir de un valor complejo

Se considera una impedancia eléctrica genérica expresada en notación rectangular: Z = 3 + j4 Ω. El objetivo es determinar su impedancia dual, denotada como Z', aplicando la definición de inverso algebraico. Según la relación establecida, Z' es igual a 1 dividido por Z.

Para calcular el inverso, se multiplica el numerador y el denominador por el conjugado de la impedancia Z, que es 3 - j4. Esto permite simplificar la expresión y obtener un resultado en forma rectangular.

El denominador resulta ser la suma de los cuadrados de las partes real e imaginaria: 3² + 4² = 9 + 16 = 25. Por lo tanto, la impedancia dual es:

Este resultado muestra cómo la parte imaginaria cambia de signo al calcular el inverso, una característica fundamental del cálculo con números complejos en redes eléctricas.

Ejercicio 2: Relación entre impedancia, admitancia e impedancia dual

En el análisis de cuadripolos, es esencial distinguir entre la admitancia Y y la impedancia dual Z'. Dada una impedancia Z = R + jX, la admitancia Y se define como el inverso de Z, es decir, Y = 1/Z. Por definición, la impedancia dual Z' es también el inverso algebraico de Z. Por lo tanto, en términos de magnitud y fase, Z' y Y son equivalentes, aunque conceptualmente pertenecen a dominios duales diferentes.

Si se tiene una red donde Z = 10 Ω (puramente resistiva), entonces:

La impedancia dual Z' sería 0.1 Ω. Aunque numéricamente iguales en este caso simple, la unidad de medida y el contexto de la red dual (donde voltaje y corriente se intercambian) diferencian estos conceptos. En una red dual, si Z = V/I, entonces Z' = I/V, reflejando la simetría algebraica.

Ejercicio 3: Aplicación en una red dual simple

Considere una red eléctrica original con una impedancia serie Z = 5 + j5 Ω. Para construir su red dual, se debe determinar la impedancia dual Z' correspondiente. Primero, se calcula el módulo y el ángulo de Z. El módulo es √(5² + 5²) = √50 ≈ 7.07 Ω, y el ángulo es arctan(5/5) = 45°.

La impedancia dual Z' se obtiene invirtiendo el módulo y cambiando el signo del ángulo:

En forma rectangular, esto corresponde a 0.1 - j0.1 Ω. Este ejercicio ilustra cómo la transformación dual no solo invierte el valor numérico, sino que también transforma las características de fase, lo cual es crucial al analizar la respuesta en frecuencia de redes eléctricas y cuadripolos duales.

¿Cómo se aplica la dualidad en cuadripolos?

Dualidad en el análisis de cuadripolos

La aplicación del concepto de impedancia dual se vuelve particularmente relevante al analizar redes eléctricas compuestas por múltiples etapas o elementos interconectados, como es el caso de los cuadripolos. En este contexto, la dualidad no solo implica un intercambio simple de magnitudes, sino una transformación estructural que preserva las relaciones algebraicas fundamentales de la red. Cuando se considera un sistema de más de un cuadripolo, es esencial garantizar que la condición de dualidad se mantenga coherente a lo largo de toda la cadena de conexión.

Para que dos redes o secciones de una red sean verdaderamente duales, la impedancia obtenida en cada uno de los extremos debe cumplir con la relación de inverso algebraico. Es decir, si en una red original la impedancia vista desde un par de terminales es Z, entonces en la red dual correspondiente, la admitancia vista desde los terminales duales debe ser Y, donde Y es el dual de Z. Esta relación se expresa matemáticamente como Y = 1/Z, lo que confirma que la impedancia dual, también conocida como impedancia inversa Z' = 1/Z, juega un papel central en esta transformación.

En el análisis de redes complejas, esta propiedad permite simplificar cálculos al transformar problemas de malla en problemas de nodo, o viceversa. Los voltajes y corrientes se intercambian de manera sistemática: donde en la red original se tiene Z = V/I, en la red dual se establece Z' = I/V. Este intercambio facilita la comparación directa entre configuraciones serie y paralelo, permitiendo a los ingenieros y analistas predecir el comportamiento de la red sin realizar cálculos exhaustivos desde cero.

La implicación más significativa en redes con múltiples cuadripolos es que la dualidad debe ser consistente en cada interfaz. Si un cuadripolo está en serie con otro, su dual estará en paralelo, y la impedancia total resultante debe reflejar esta inversión estructural. Esto asegura que las propiedades de transmisión y reflexión se mantengan coherentes bajo la transformación dual, ofreciendo una herramienta poderosa para el diseño y análisis de circuitos eléctricos complejos.

Diferencias entre impedancia y admitancia

El análisis de redes eléctricas establece una relación de dualidad fundamental entre la impedancia y la admitancia. Aunque estos conceptos están matemáticamente vinculados mediante una operación de inversión, representan magnitudes físicas distintas que describen comportamientos complementarios en los circuitos eléctricos. Comprender las diferencias entre la impedancia Z y la admitancia Y es esencial para aplicar correctamente el principio de dualidad en el estudio de cuadripolos y redes complejas.

Definiciones y naturaleza de las magnitudes

Esta magnitud cuantifica la oposición que presenta un circuito al paso de la corriente eléctrica. Por otro lado, la admitancia Y se define como el dual de la impedancia, representando la facilidad con la que una red permite el flujo de corriente. La relación matemática fundamental establece que la admitancia es el inverso algebraico de la impedancia, es decir, Y = 1/Z.

Es crucial distinguir que, aunque Y es el inverso de Z, no son simplemente la misma cantidad vista desde ángulos distintos sin más. En el contexto de la red dual, los roles de voltaje y corriente se intercambian. La impedancia dual, a veces denominada impedancia inversa y simbolizada como Z', se define como Z' = 1/Z. Esta definición muestra que la impedancia dual coincide numéricamente con la admitancia de la red original, pero su interpretación física depende del contexto de la red en la que se aplica.

Tabla comparativa: Impedancia vs. Admitancia

La distinción entre estas magnitudes se vuelve particularmente relevante al analizar redes duales. En una red dual, los voltajes y corrientes se intercambian de posición, lo que implica que las relaciones matemáticas que gobiernan el comportamiento del circuito también se transforman. La impedancia dual Z' = 1/Z no es solo un ejercicio algebraico, sino una herramienta que permite traducir problemas complejos de redes en sus contrapartes duales, simplificando el análisis mediante la inversión de parámetros. Esta capacidad de intercambiar voltajes y corrientes, manteniendo la coherencia matemática a través de la relación Z = V/I y Z' = I/V, es la base del poder analítico de la dualidad en ingeniería eléctrica.
