Definición y concepto
La lámpara de carburo es un dispositivo de iluminación a gas que se caracteriza por generar luz mediante la combustión del gas acetileno. Este instrumento, ampliamente reconocido también con los nombres de carburera, carburero o candil, funciona como una fuente de iluminación autónoma y portátil. El principio de funcionamiento se basa en la producción continua de gas a través de una reacción química específica, lo que permite obtener una llama de alta luminosidad adecuada para diversos entornos de iluminación.
Principio de funcionamiento químico
El mecanismo central de la lámpara de carburo reside en la reacción química exotérmica entre dos reactivos principales: el carburo de calcio (CaC2) y el agua (H2O). Esta interacción produce la generación del gas acetileno (C2H2), el cual es el combustible que alimenta la llama. La naturaleza exotérmica de la reacción implica que se libera calor durante el proceso, lo que contribuye a mantener la temperatura necesaria para una combustión estable y eficiente del gas generado.
La ecuación química que describe esta transformación fundamental es:
CaC 2 + 2H 2 O → C 2 H 2 + Ca (OH) 2Esta reacción genera acetileno gaseoso y hidróxido de calcio como subproducto. La eficiencia de la lámpara depende directamente de la proporción y el flujo constante de estos reactivos, asegurando que la producción de gas sea suficiente para mantener la llama sin excesiva acumulación o escasez de combustible.
Estructura y componentes mecánicos
La construcción física de la lámpara de carburo se organiza en dos compartimientos distintos diseñados para alojar los reactivos necesarios para la reacción química. El compartimiento superior contiene el agua, mientras que el compartimiento inferior alberga el carburo de calcio. Esta disposición vertical facilita la gravedad como mecanismo de alimentación, permitiendo que el agua descienda hacia el carburo de manera controlada.
Un elemento crucial en el diseño es el sistema de regulación, generalmente implementado mediante un grifo o válvula. Este mecanismo permite aportar controladamente pequeñas cantidades de agua al carburo de calcio. La precisión en la regulación del flujo de agua es fundamental para controlar la tasa de producción de acetileno, lo que a su vez determina la intensidad de la llama y la duración de la iluminación. Un flujo excesivo puede provocar una producción rápida de gas que supere la capacidad de combustión, mientras que un flujo insuficiente puede resultar en una llama débil o intermitente.

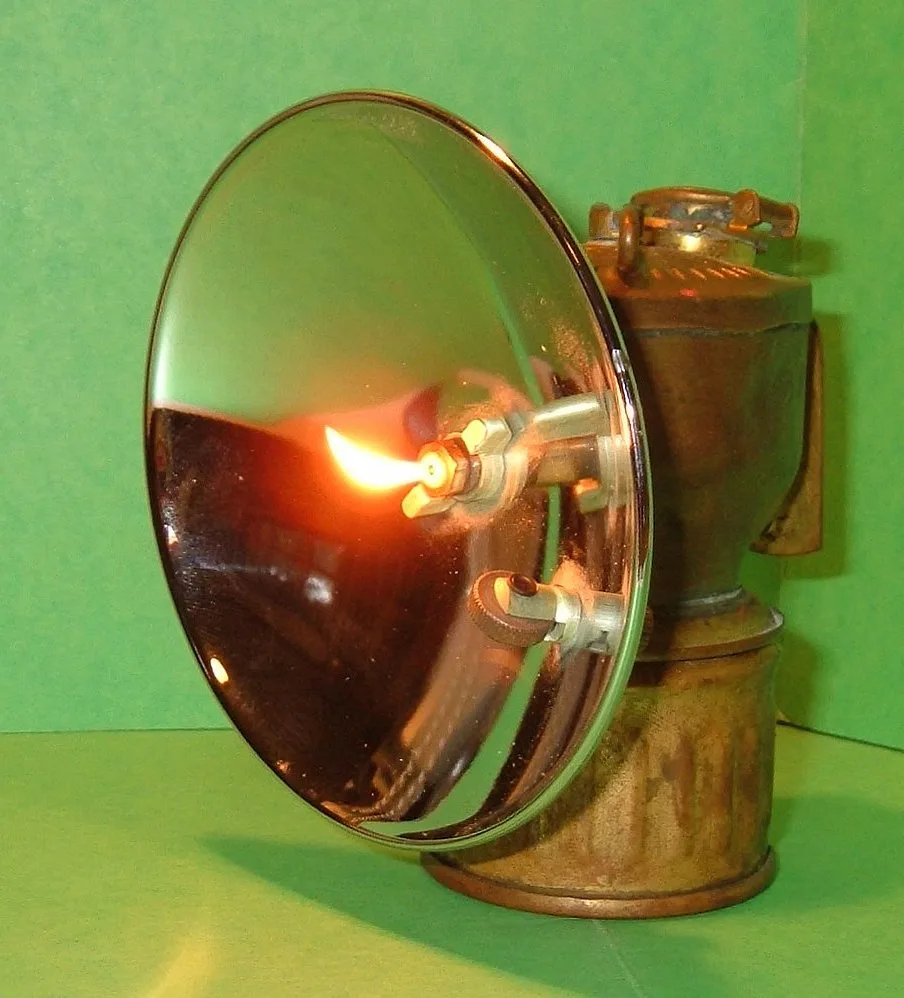

El gas acetileno generado se conduce hacia una boquilla de combustión. Esta boquilla puede estar equipada con un reflector parabólico, un componente óptico diseñado para dirigir y concentrar la luz emitida por la llama. El reflector parabólico mejora la eficiencia luminosa al proyectar la luz en una dirección específica, reduciendo la dispersión y aumentando la visibilidad en el área de interés. Esta característica es particularmente útil en entornos donde la dirección de la luz es tan importante como su intensidad.
Características de la llama y la iluminación
La llama producida por la combustión del acetileno en la lámpara de carburo se distingue por su alta luminosidad. Esta propiedad hace que el dispositivo sea efectivo para iluminar espacios oscuros, ofreciendo una claridad superior a otras fuentes de iluminación de su época. La calidad de la luz, combinada con la portabilidad del dispositivo, ha contribuido a su adopción en diversos campos, desde la iluminación doméstica hasta aplicaciones técnicas más especializadas.
La estabilidad de la llama depende del equilibrio entre la producción de gas y la tasa de combustión. Cuando el sistema de regulación funciona correctamente, la lámpara puede mantener una iluminación constante durante períodos prolongados, lo que la convierte en una herramienta confiable para tareas que requieren atención continua a la fuente de luz. La capacidad de ajustar la intensidad de la llama mediante el control del flujo de agua añade flexibilidad al uso del dispositivo, permitiendo adaptar la iluminación a las necesidades específicas de cada situación.
¿Cómo funciona la reacción química del carburo?
El funcionamiento técnico de la lámpara de carburo se basa en un principio químico directo: la generación de gas acetileno mediante una reacción exotérmica. Este proceso transforma dos reactivos sólidos y líquidos en un combustible gaseoso altamente luminoso, sin necesidad de fuentes de energía externas como baterías o pilas, lo que la hace especialmente valiosa para entornos aislados como los sistemas de cuevas.
Reacción química del carburo de calcio
La fuente de energía de este dispositivo es el carburo de calcio (CaC2), un compuesto químico que, al entrar en contacto con el agua (H2O), libera el gas acetileno (C2H2). Esta transformación no es instantánea ni caótica; es una reacción química controlada que libera calor, característica conocida como exotérmica. El resultado de esta interacción es la producción continua de acetileno, el cual se ignita para crear una llama intensa y blanca, ideal para iluminar espacios oscuros.
La ecuación química que describe este fenómeno es la siguiente:
CaC2 + H2O → C2H2 + CaOH
En esta reacción, el carburo de calcio reacciona con el agua para producir acetileno (el gas combustible) y hidróxido de calcio (una sal básica que queda como residuo). La liberación de calor durante este proceso ayuda a mantener la temperatura del sistema, evitando que el agua se congele en cuevas frías y acelerando ligeramente la velocidad de producción del gas.
Estructura de los compartimientos y sistema de regulación
Para gestionar esta reacción de manera segura y eficiente, la lámpara está diseñada con una estructura física específica que separa los reactivos hasta el momento preciso de su mezcla. El aparato consta de dos compartimientos principales dispuestos verticalmente:
- Compartimiento superior: Alberga el agua. Su posición elevada permite que el líquido caiga por gravedad hacia el carburo, facilitando el flujo controlado sin necesidad de bombas mecánicas complejas.
- Compartimiento inferior: Contiene el carburo de calcio. Aquí es donde ocurre la reacción química. El espacio debe ser lo suficientemente amplio para permitir la expansión del gas generado y la acumulación del residuo de hidróxido de calcio.
El elemento crítico que permite el control de la intensidad de la luz es un sistema de regulación, generalmente un grifo o válvula. Al ajustar el grifo, el usuario modula el caudal de agua que cae sobre el carburo de calcio. Si se deja caer más agua, aumenta la producción de acetileno y, por ende, la intensidad de la llama. Si se reduce el flujo, la producción de gas disminuye, permitiendo ahorrar combustible o reducir el brillo según las necesidades de iluminación.
El gas acetileno generado sube a través de un conducto hasta una boquilla situada en la parte superior del dispositivo. En esta boquilla, el gas se quema. Para optimizar la proyección de la luz, esta boquilla puede estar provista de un reflector parabólico, el cual concentra los rayos luminosos en un haz direccional, maximizando la eficiencia de la iluminación en el camino del explorador o trabajador.
Historia y patentes de invención
La historia de la lámpara de carburo se remonta a finales del siglo XIX, un periodo en el que la necesidad de iluminación portátil y eficiente impulsó la innovación en dispositivos de gas. Este dispositivo de iluminación a gas, que produce acetileno (C2H2) por reacción entre carburo de calcio (CaC2) y agua, tuvo su origen geográfico y técnico en España. Fue inventada por Enrique Alexandre y Gracián en Barcelona en 1897, estableciendo las bases técnicas para lo que se convertiría en una herramienta fundamental en diversas industrias y actividades de exploración.
Patentación y reconocimiento internacional
Tras su invención inicial, el desarrollo tecnológico de la lámpara de carburo alcanzó un hito legal importante con su patentación. El dispositivo fue patentado en 1899, consolidando los derechos de invención de sus creadores. Este reconocimiento formal fue seguido por una exposición pública de gran relevancia internacional. La lámpara fue presentada en la Exposición Universal de París de 1900, lo que permitió a la comunidad científica y a los industriales de la época evaluar sus capacidades de iluminación y su mecanismo de generación de gas acetileno mediante la reacción química exotémica entre el carburo de calcio y el agua.
| Evento histórico | Año | Detalles |
|---|---|---|
| Invención del dispositivo | 1897 | Enrique Alexandre y Gracián, Barcelona |
| Patentación oficial | 1899 | Registro de la invención |
| Exposición Universal de París | 1900 | Presentación internacional del modelo |
Desarrollos paralelos en Estados Unidos
Mientras que la invención española ganaba reconocimiento en Europa, existían desarrollos tecnológicos paralelos en el continente americano. En Nueva York, Frederick Baldwin desarrolló su propia versión del dispositivo. Este desarrollo paralelo se registró el 28 de agosto de 1900, demostrando que el concepto de utilizar la reacción entre el carburo de calcio y el agua para generar iluminación mediante gas acetileno era una solución tecnológica convergente en diferentes contextos industriales. Estos avances simultáneos ayudaron a estandarizar el diseño básico de la lámpara, que constaba de dos compartimientos para los reactivos y un sistema de regulación para controlar el flujo de agua hacia el carburo.
Aplicaciones en espeleología y minería
La lámpara de carburo ha desempeñado un papel fundamental en actividades subterráneas, destacando por su capacidad para generar una iluminación intensa y constante mediante la combustión del gas acetileno. Este dispositivo, que produce una llama muy luminosa a partir de la reacción química exotérmica entre el carburo de calcio y el agua, fue adoptado históricamente en la minería y la espeleología por su fiabilidad en entornos donde la electricidad era escasa o inestable. La estructura básica del aparato, con dos compartimientos para los reactivos, permite un funcionamiento autónomo que resultaba esencial para los exploradores y trabajadores bajo tierra.
Uso histórico en minería y adopción espeleológica
En el contexto minero, la carburera se convirtió en una herramienta indispensable para la visibilidad en las galerías profundas. La necesidad de una fuente de luz potente que no dependiera de cables extensivos favoreció su difusión. Posteriormente, los espeleólogos adoptaron este dispositivo, valorando su luminosidad superior a la de las velas o las primeras lámparas de aceite. La adaptación a la exploración de cuevas requirió modificaciones ergonómicas para facilitar el transporte en senderos estrechos y la manipulación en espacios reducidos.
Evolución técnica y mejoras de seguridad
El desarrollo de la lámpara de carburo incluyó mejoras significativas en los sistemas de regulación del flujo de agua hacia el carburo. Se implementaron mecanismos de regulación atmosférica, de autopresión y de inyección, que permitieron un control más preciso de la producción de gas acetileno. Estas innovaciones optimizaron el rendimiento de la llama y redujeron el consumo de reactivos. Además, la introducción de válvulas contra excesos de presión mejoró la seguridad del dispositivo, previniendo posibles sobrepresiones en el compartimiento del gas.
En cuanto a los materiales de construcción, evolucionaron desde el acero tradicional hasta el uso de aluminio y polietileno. Estos cambios buscaban aligerar el peso de la lámpara, un factor crítico en la espeleología donde cada gramo cuenta. Los sistemas modernos han incorporado boquillas montadas directamente en el casco, permitiendo a los exploradores disfrutar de un sistema de manos libres. Esta configuración facilita la escalada y el movimiento en túneles estrechos, manteniendo la iluminación dirigida hacia el camino. La integración de un reflector parabólico en la boquilla ha permitido concentrar la luz, aumentando la eficacia de la iluminación en la oscuridad subterránea.
¿Qué ventajas y desventajas tiene frente a la iluminación eléctrica?
La lámpara de carburo ofrece características técnicas distintivas que la han mantenido relevante frente a la iluminación eléctrica, aunque presenta compromisos operativos específicos. Su funcionamiento basado en la reacción química entre el carburo de calcio y el agua genera ventajas únicas en entornos extremos, como la espeleología.
Ventajas técnicas y operativas
Una de las principales ventajas es la producción de una iluminación muy luminosa y uniforme, ideal para penetrar la oscuridad de las cavidades subterráneas. El sistema proporciona una autonomía significativa; con menos de un litro de agua, puede sostener la llama durante más de 24 horas, dependiendo de la regulación del flujo. Además, la reacción química exotérmica libera calor, lo que resulta beneficioso en ambientes fríos, ofreciendo una fuente de calor complementaria a la luz.
La robustez mecánica de la lámpara es notable. Al carecer de componentes electrónicos complejos o baterías sensibles a los golpes, la estructura de dos compartimientos (superior para el agua e inferior para el carburo) demuestra una gran resistencia física. La regulación mediante un grifo permite un control preciso de la intensidad lumínica sin depender de interruptores eléctricos o niveles de carga de batería.
Inconvenientes y mantenimiento
El uso de la lámpara implica ciertos inconvenientes derivados de su mecanismo químico. La reacción produce un residuo de cal (hidróxido de calcio) que se acumula en el compartimiento inferior, requiriendo una limpieza periódica para evitar el atascamiento del sistema de regulación. Además, la combustión del gas acetileno genera hollín, que puede ensuciar el reflector parabólico y reducir la eficiencia lumínica con el tiempo.
Otro factor a considerar es la necesidad de iluminación de apoyo en situaciones específicas, como en zonas de goteo constante donde la humedad excesiva puede interferir con la llama o la visibilidad. La gestión de los reactivos y la limpieza posterior son tareas que demandan más atención que la simple sustitución de una batería en una linterna eléctrica.
| Característica | Lámpara de Carburo | Iluminación Eléctrica |
|---|---|---|
| Fuente de energía | Reacción química (CaC2 + H2O) | Baterías (Li-ion, AA, etc.) |
| Autonomía | Más de 24 horas con <1 litro de agua | Variable según capacidad de la batería |
| Calor generado | Sí (reacción exotérmica) | Generalmente bajo |
| Mantenimiento | Limpieza de residuo de cal y hollín | Revisión de baterías y contactos |
| Robustez | Alta (pocos componentes móviles) | Variable (sensibilidad a golpes y humedad) |
Evolución tecnológica y estado actual
La tecnología de iluminación ha experimentado una transformación radical en las últimas décadas, desplazando gradualmente a la lámpara de carburo como fuente primaria de luz en diversas aplicaciones. El auge de los sistemas de iluminación LED ha introducido ventajas significativas en términos de eficiencia energética, durabilidad y facilidad de uso. Estas luces modernas ofrecen una luminosidad constante sin la necesidad de gestión continua de reactivos químicos, lo que ha llevado a una reducción notable en el uso de la lámpara de carburo como iluminación principal en actividades como la espeleología.
Transición hacia sistemas de manos libres
En el ámbito de la espeleología, la evolución tecnológica ha favorecido la adopción de sistemas con manos libres y boquillas integradas en el casco. Esta adaptación permite a los espeleólogos mantener ambas manos libres para el agarre en roca, la manipulación de cuerdas y el manejo de equipos técnicos, mejorando así la seguridad y la eficiencia en la exploración de cuevas. Aunque la lámpara de carburo tradicional requería una mayor atención para regular el flujo de agua hacia el carburo de calcio, los diseños modernos han intentado mitigar esta limitación mediante mecanismos de regulación más precisos.
Valoración de la autonomía y el calor
A pesar de la competencia de las luces LED, la lámpara de carburo mantiene un valor significativo en contextos específicos. Su capacidad para proporcionar una autonomía prolongada, gracias a la reacción química entre el carburo de calcio y el agua, la convierte en una opción robusta para exploraciones de larga duración donde el reemplazo de baterías puede ser complicado. Además, la llama producida por la ignición del gas acetileno genera un calor considerable, lo que resulta beneficioso en ambientes subterráneos fríos, ofreciendo una ventaja térmica adicional que las luces LED no proporcionan de manera tan directa.
Estado actual y aplicaciones residuales
Actualmente, la lámpara de carburo se considera una herramienta especializada más que una solución universal de iluminación. Su uso persiste en nichos donde su fiabilidad mecánica y la independencia de fuentes eléctricas son críticas. Los entusiastas de la espeleología y los investigadores de cuevas a menudo la valoran por su simplicidad mecánica y su capacidad para funcionar en condiciones extremas, donde la tecnología electrónica podría verse afectada por la humedad, el polvo o las temperaturas bajas. Esta persistencia demuestra que, aunque superada en muchas métricas técnicas, la lámpara de carburo conserva un lugar único en la historia y la práctica de la iluminación portátil.
Ejercicios resueltos: Cálculo de autonomía y residuos
Ejercicio 1: Estimación de autonomía básica
Un espeleólogo planea una exploración nocturna de 24 horas. Según los datos de referencia, el consumo estándar permite obtener más de 24 horas de iluminación utilizando menos de un litro de agua y la cantidad correspondiente de carburo de calcio. Para una planificación conservadora, se asume que 1 litro de agua (aproximadamente 1 kg) es suficiente para cubrir la duración media.
La reacción química fundamental es la hidratación del carburo de calcio:
CaC 2 + H 2 + → C 2 H 2 + Ca 2 + OH 2En este escenario, la autonomía está limitada principalmente por la capacidad del depósito de agua. Si el explorador carga exactamente 1 litro de agua, la duración estimada es de 24 horas, cumpliendo con el requisito de la expedición.
Ejercicio 2: Cálculo de residuos sólidos generados
Es crucial calcular la cantidad de residuos para minimizar el impacto en la cueva. La reacción produce hidróxido de calcio (cal apagada) como residuo sólido principal. Para 1 litro de agua consumida, se requiere aproximadamente 1,5 kg de carburo de calcio comercial (considerando pureza y exceso para asegurar la presión del gas).
El residuo sólido generado es el hidróxido de calcio. Basándonos en la estequiometría de la reacción y los datos de consumo, el residuo por cada litro de agua es aproximadamente 1,5 kg de pasta húmeda de cal. Por lo tanto, para una expedición de 24 horas con 1 litro de agua:
Residuo total ≈ 1,5 kg de hidróxido de calcio húmedo.
Este residuo debe ser recolectado en una bolsa específica, ya que la cal es cáustica y puede manchar las paredes de la cueva si se deja caer.
Ejercicio 3: Planificación para una expedición de 48 horas
Si la duración de la expedición se duplica a 48 horas, se debe escalar proporcionalmente el consumo de reactivos. Dado que 1 litro de agua rinde para 24 horas, para 48 horas se necesitan 2 litros de agua.
Consumo estimado:
- Agua: 2 litros.
- Carburo de calcio: Aproximadamente 3 kg (considerando la relación de consumo).
Residuos generados:
El residuo de hidróxido de calcio se duplica proporcionalmente:
Esta planificación asegura que el espeleólogo tenga suficiente iluminación y pueda gestionar eficientemente los residuos, llevando bolsas de capacidad adecuada para los 3 kg de cal generada.
