Límites de Atterberg son una serie de pruebas estándar utilizadas en la mecánica de suelos para determinar los contenidos de humedad críticos que marcan la transición entre los estados físicos de un suelo fino, específicamente entre el estado líquido, plástico y semisólido. Estos límites son fundamentales para la clasificación de suelos y para predecir su comportamiento mecánico bajo diferentes condiciones de humedad y carga.
Desarrollados por el ingeniero sueco Albert Mauritz Atterberg a principios del siglo XX, estos parámetros permiten cuantificar la plasticidad de los suelos arcillosos mediante la determinación del Límite Líquido (LL), el Límite Plástico (LP) y el Límite de Encogimiento (LE). Su aplicación es esencial en la ingeniería geotécnica, la construcción de carreteras y la fundación de estructuras, ya que proporcionan datos clave sobre la compresibilidad, la permeabilidad y la resistencia al corte del suelo.
Definición y concepto
Los límites de Atterberg, también denominados límites de plasticidad o límites de consistencia, constituyen un conjunto de indicadores fundamentales en la mecánica de suelos y la geotecnia. Estas mediciones permiten caracterizar el comportamiento de los suelos finos, proporcionando una descripción precisa de cómo varían las propiedades físicas del suelo según su contenido de humedad. El estudio de estos límites es esencial para comprender la transición entre los diferentes estados de consistencia de un suelo arcilloso o limoso, lo cual es crítico para la estabilidad de las obras de ingeniería civil.
El nombre de estos parámetros rinde homenaje al científico sueco Albert Mauritz Atterberg, quien desarrolló estos conceptos a finales del siglo XIX y principios del siglo XX. Atterberg (1846-1916) estableció que los suelos finos no presentan un comportamiento estático, sino que su consistencia cambia dinámicamente a lo largo del tiempo y en función de la cantidad de agua presente en la matriz del suelo. Esta variabilidad temporal y dependiente de la humedad es lo que hace necesario el uso de límites específicos para definir los estados del suelo.
Caracterización del comportamiento de suelos finos
La función principal de los límites de Atterberg es ofrecer una clasificación estándar que facilite la predicción del comportamiento mecánico de los suelos finos. Al determinar estos límites, los ingenieros pueden identificar en qué estado se encuentra el suelo en un momento dado: sólido, plástico, semisólido o líquido. Esta caracterización es vital porque el comportamiento del suelo varía significativamente a lo largo del tiempo, influenciado por factores ambientales y de carga.
Los suelos finos, que incluyen arcillas y limos, son particularmente sensibles a los cambios en el contenido de humedad. A diferencia de los suelos granulares, como las arenas, los suelos finos presentan una mayor cohesión y plasticidad, lo que los hace más complejos de analizar. Los límites de Atterberg proporcionan una herramienta cuantitativa para medir esta plasticidad y cohesión, permitiendo una comparación directa entre diferentes tipos de suelos y su aptitud para diversas aplicaciones constructivas.
La aplicación de estos límites permite a los profesionales predecir fenómenos como la hinchazón, la contracción y la compresibilidad de los suelos. Al conocer los límites de consistencia, se puede anticipar cómo responderá un suelo a la carga de una estructura, a la infiltración de agua o a los cambios estacionales de humedad. Esta capacidad de predicción reduce la incertidumbre en el diseño geotécnico y mejora la durabilidad de las infraestructuras.
En resumen, los límites de Atterberg son más que simples mediciones de humedad; son indicadores del estado físico y mecánico de los suelos finos. Su correcta determinación y aplicación son esenciales para la caracterización precisa del suelo, garantizando que las decisiones de ingeniería se basen en un entendimiento profundo del comportamiento variable de los materiales terrestres.
¿Quién fue Albert Mauritz Atterberg?
Albert Mauritz Atterberg fue un científico sueco cuyo trabajo sentó las bases de la mecánica de suelos moderna. Nacido en 1846 y fallecido en 1916, su legado académico se centra en la caracterización del comportamiento de los suelos finos mediante lo que hoy se conoce como los límites de Atterberg, también denominados límites de plasticidad o límites de consistencia. Estos parámetros geotécnicos llevan su nombre en reconocimiento a sus contribuciones fundamentales para comprender cómo varía el comportamiento de los suelos a lo largo del tiempo y bajo diferentes condiciones de humedad.
Contribuciones a la geotecnia
El enfoque de Atterberg permitió establecer una metodología sistemática para evaluar las propiedades físicas de los suelos finos. Antes de sus investigaciones, la clasificación de estos materiales dependía en gran medida de observaciones empíricas a menudo subjetivas. Atterberg introdujo una estructura más rigurosa que relacionaba directamente el contenido de agua con el estado físico del suelo, permitiendo a ingenieros y geólogos predecir con mayor precisión cómo responderían los suelos a cargas y cambios ambientales.
Su trabajo fue particularmente relevante para el desarrollo de la ingeniería civil y la agricultura, dos campos donde el comportamiento de los suelos finos juega un papel determinante. En la ingeniería civil, los límites de consistencia ayudan a determinar la capacidad portante del terreno, la compresibilidad y la expansión de los suelos arcillosos. En la agricultura, estos mismos parámetros permiten evaluar la textura del suelo, su retención de humedad y su aptitud para el cultivo de diferentes especies vegetales.
Metodología y legado
Aunque los detalles específicos de sus experimentos originales pueden variar según las fuentes históricas, el núcleo de la metodología de Atterberg se basa en la identificación de puntos críticos donde el suelo cambia de un estado físico a otro. Estos puntos definen transiciones entre los estados sólido, semisólido, plástico y líquido del suelo, proporcionando una escala continua que facilita la comparación entre diferentes tipos de suelos finos.
El nombre de Atterberg permaneció asociado a estos límites de consistencia desde finales del siglo XIX hasta la llegada del siglo XXI, consolidándose como un estándar internacional en la clasificación de suelos. Su enfoque sigue siendo una herramienta fundamental en la práctica geotécnica contemporánea, demostrando la durabilidad de sus hallazgos científicos a lo largo de más de un siglo de aplicaciones prácticas y teóricas.
¿Qué son los límites de consistencia?
Los límites de Atterberg, también denominados límites de plasticidad o límites de consistencia, constituyen un conjunto de parámetros fundamentales en la mecánica de suelos y la geotecnia. Estas medidas se utilizan específicamente para caracterizar el comportamiento de los suelos finos, permitiendo a los ingenieros y geólogos comprender cómo varía la consistencia del suelo a medida que cambia su contenido de humedad. El término refleja la naturaleza dinámica de estos materiales, cuyo comportamiento no es estático sino que evoluciona a lo largo del tiempo en función de las condiciones ambientales y de carga.
Equivalencia terminológica
En la literatura académica y técnica, los términos "límites de Atterberg", "límites de plasticidad" y "límites de consistencia" son frecuentemente utilizados como sinónimos, aunque cada uno enfatiza un aspecto diferente del fenómeno físico. La denominación "límites de consistencia" hace referencia a los puntos críticos donde el suelo transita entre diferentes estados físicos: desde un estado sólido rígido hasta un estado líquido fluido. Por su parte, "límites de plasticidad" destaca la capacidad del suelo para deformarse sin romperse ni perder su volumen, una propiedad esencial para la clasificación de arcillas y limos.
El uso indistinto de estos términos no implica necesariamente una diferencia técnica sustancial en la mayoría de los contextos de ingeniería civil. Sin embargo, es importante reconocer que todos ellos describen el mismo conjunto de pruebas estandarizadas que miden la humedad en los puntos de transición entre los estados del suelo. Esta equivalencia facilita la comunicación entre disciplinas afines, desde la geología hasta la arquitectura, al referirse a las mismas propiedades físicas del suelo.
Origen histórico y nomenclatura
La nomenclatura de estos límites rinde homenaje al científico sueco Albert Mauritz Atterberg, quien desarrolló estos conceptos a finales del siglo XIX y principios del siglo XX. Atterberg (1846-1916) fue un pionero en el estudio de las propiedades físicas de los suelos, y su trabajo sentó las bases para la clasificación moderna de los suelos finos. Su contribución fue tan significativa que los límites que definió llevan su nombre, consolidándose como un estándar internacional en la caracterización de suelos.
El legado de Atterberg sigue siendo relevante en la actualidad, ya que sus métodos de medición permiten una comparación directa de las propiedades de los suelos en diferentes ubicaciones geográficas. Esto es particularmente útil en proyectos de infraestructura extensos, donde la consistencia en la clasificación del suelo es crucial para la toma de decisiones técnicas y económicas. El reconocimiento de Atterberg como el creador de estos límites subraya la importancia de la investigación básica en el desarrollo de herramientas prácticas para la ingeniería.
Caracterización de suelos finos
Los límites de Atterberg, también conocidos como límites de plasticidad o límites de consistencia, constituyen una herramienta fundamental en la mecánica de suelos para la caracterización del comportamiento de los suelos finos. Estos parámetros permiten describir cómo responde el suelo a cambios en su contenido de humedad, lo cual es esencial para predecir su estabilidad y comportamiento bajo cargas. La importancia de estos límites radica en su capacidad para cuantificar la transición entre los diferentes estados físicos del suelo, facilitando así su clasificación y selección para diversas aplicaciones ingenieriles.
Variabilidad del comportamiento a lo largo del tiempo
Un aspecto crítico en la caracterización de los suelos finos mediante los límites de Atterberg es la variabilidad de su comportamiento a lo largo del tiempo. A diferencia de los suelos granulares, los suelos finos, como las arcillas y los limos, exhiben propiedades que pueden cambiar significativamente dependiendo de su estado de humedad y de la duración de la carga aplicada. Esta variabilidad temporal es crucial para entender fenómenos como la consolidación, la fluencia y la hinchazón o retracción del suelo.
La caracterización mediante los límites de Atterberg ayuda a identificar el rango de humedad en el cual el suelo pasa de un estado sólido a uno plástico y finalmente a uno líquido. Este rango, conocido como el índice de plasticidad, proporciona información valiosa sobre la compresibilidad y la resistencia del suelo. Por ejemplo, un suelo con un alto índice de plasticidad puede experimentar cambios de volumen más pronunciados con variaciones en la humedad, lo que puede afectar la estabilidad de las estructuras que soporta.
Aplicaciones en la ingeniería de suelos

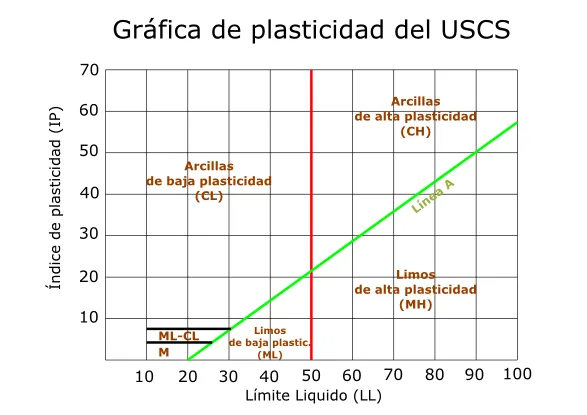

En la práctica ingenieril, los límites de Atterberg se utilizan para clasificar los suelos finos según sistemas como el Sistema de Clasificación Unificado de Suelos (USCS) o el Sistema de Clasificación de Suelos de la Asociación de Ingenieros Viales y de Transporte (AASHTO). Estas clasificaciones permiten a los ingenieros predecir el comportamiento del suelo en diferentes condiciones ambientales y de carga, lo que es esencial para el diseño de cimientos, carreteras, presas y otras estructuras.
Además, los límites de Atterberg son fundamentales en la evaluación de la aptitud de los suelos para la construcción. Por ejemplo, un suelo con un límite de plasticidad alto puede ser más susceptible a la expansión y contracción, lo que puede provocar grietas en los cimientos de los edificios. Por otro lado, un suelo con un límite de plasticidad bajo puede tener menor capacidad portante, lo que requiere medidas adicionales de refuerzo en la cimentación.
En resumen, los límites de Atterberg ofrecen una visión detallada del comportamiento de los suelos finos, permitiendo a los ingenieros tomar decisiones informadas sobre su uso en diversas aplicaciones. La comprensión de la variabilidad temporal de estos suelos es esencial para garantizar la durabilidad y estabilidad de las estructuras que dependen de ellos.
Aplicaciones en geotecnia
Los límites de Atterberg constituyen una herramienta fundamental en la ingeniería geotécnica para la caracterización precisa del comportamiento de los suelos finos. Esta metodología permite a los profesionales del sector evaluar cómo varía la consistencia de estos materiales en función de su contenido de humedad, lo cual es determinante para predecir su respuesta bajo diferentes cargas y condiciones ambientales. La aplicación práctica de estos límites facilita la clasificación sistemática de los suelos, proporcionando parámetros cuantitativos que son esenciales para el diseño de obras civiles, la construcción de fundaciones y la estabilidad de taludes.
Clasificación y análisis de suelos
En el ámbito de la geotecnia, la clasificación de suelos es un paso previo indispensable para cualquier proyecto de construcción. Los límites de Atterberg ofrecen un marco estandarizado para distinguir entre los distintos tipos de suelos finos, como arcillas y limos, basándose en su plasticidad y consistencia. Esta clasificación no es meramente teórica; tiene implicaciones directas en la selección de materiales de relleno, la compactación del terreno y la predicción de asentamientos. Al conocer los límites de consistencia definidos por Albert Mauritz Atterberg, los ingenieros pueden anticipar cambios en el comportamiento del suelo a lo largo del tiempo, asegurando así la durabilidad y seguridad de las estructuras.
Predicción del comportamiento temporal
Una de las ventajas clave de utilizar los límites de Atterberg es la capacidad de predecir cómo el comportamiento de los suelos finos varía a lo largo del tiempo. Los suelos no son entidades estáticas; su resistencia y volumen pueden cambiar significativamente con las fluctuaciones de humedad. La caracterización mediante estos límites permite identificar la susceptibilidad de un suelo a la expansión, la contracción o la fluencia. Esta información es crítica para el mantenimiento de infraestructuras, ya que ayuda a identificar potenciales problemas de estabilidad antes de que se manifiesten como fallas estructurales. La aplicación rigurosa de estos conceptos, establecidos por el científico sueco Albert Mauritz Atterberg, sigue siendo una práctica estándar en la investigación y la ingeniería de suelos a nivel mundial.
Ejercicios resueltos
Los límites de Atterberg son fundamentales para caracterizar el comportamiento de los suelos finos, tal como se establece en la literatura técnica. A continuación, se presentan ejercicios teóricos que ilustran la aplicación de estos conceptos para determinar la consistencia de una muestra de suelo, basándose en los principios definidos por el científico sueco Albert Mauritz Atterberg (1846-1916).
Ejercicio 1: Determinación del estado de consistencia
Se dispone de una muestra de suelo fino con las siguientes características obtenidas en laboratorio: el límite líquido (LL) es del 45% y el límite plásticoo (LP) es del 25%. Se desea determinar el Índice de Plasticidad (IP) y clasificar el estado del suelo si su contenido de humedad natural (Wn) es del 30%.
Paso 1: Cálculo del Índice de Plasticidad (IP)
El Índice de Plasticidad representa el rango de contenido de humedad en el cual el suelo se comporta de manera plástica. Se calcula restando el límite plástico al límite líquido:
IP = LL - LP
IP = 45% - 25% = 20%
Paso 2: Clasificación del estado de consistencia Para determinar el estado actual del suelo, se utiliza el Índice de Consistencia (IC), que relaciona la humedad natural con los límites de Atterberg:
IC = (LL - Wn) / IP
IC = (45% - 30%) / 20% = 15% / 20% = 0.75
Interpretación:
- Si IC > 1, el suelo está en estado sólido.
- Si 0 < IC < 1, el suelo está en estado plástico.
- Si IC < 0, el suelo está en estado líquido.
Como el IC calculado es 0.75, el suelo se encuentra en un estado plástico, lo que significa que puede ser moldeado sin cambiar su volumen significativamente, caracterizando así el comportamiento de los suelos finos en esta condición específica.
Ejercicio 2: Análisis de la plasticidad relativa
Una segunda muestra de suelo fino presenta un límite líquido (LL) del 60% y un límite plástico (LP) del 20%. Calcule el Índice de Plasticidad y determine si el suelo es altamente plástico o poco plástico, considerando que un IP mayor a 20% generalmente indica alta plasticidad en arcillas típicas.
Paso 1: Cálculo del Índice de Plasticidad (IP)
IP = LL - LP
IP = 60% - 20% = 40%
Paso 2: Interpretación de la plasticidad
Con un IP de 40%, el rango de humedad donde el suelo mantiene su plasticidad es amplio. Esto indica que el suelo tiene una alta capacidad para deformarse sin romperse, lo cual es crítico en la ingeniería de suelos finos. Este comportamiento varía a lo largo del tiempo dependiendo de las condiciones ambientales y de carga, tal como se menciona en la definición de los límites de Atterberg.
Estos ejercicios demuestran cómo los límites de consistencia, nombrados en honor a Albert Mauritz Atterberg, permiten cuantificar y predecir el comportamiento mecánico de los suelos finos en diversas condiciones de humedad.
Preguntas frecuentes
¿Qué son exactamente los límites de Atterberg?
Los límites de Atterberg son los contenidos de humedad específicos en los cuales un suelo fino cambia de un estado físico a otro: de líquido a plástico (Límite Líquido), de plástico a semisólido (Límite Plástico) y de semisólido a sólido (Límite de Encogimiento). Son indicadores clave de la plasticidad del suelo.
¿Cómo se determina el Límite Líquido?
El Límite Líquido (LL) se determina mediante la prueba de la copa de Casagrande. Consiste en dividir una muestra de suelo húmedo en la copa y cerrar la ranura golpeando la copa contra una base desde una altura fija. El contenido de humedad al que la ranura se cierra tras un número específico de golpes (generalmente 25) se define como el Límite Líquido.
¿Qué indica el Índice de Plasticidad?
El Índice de Plasticidad (IP) es la diferencia numérica entre el Límite Líquido y el Límite Plástico (IP = LL - LP). Indica el rango de humedad en el cual el suelo se comporta como un material plástico. Un IP alto sugiere una mayor plasticidad y, generalmente, una mayor compresibilidad y expansión del suelo.
¿Por qué son importantes estos límites en la construcción?
En la construcción, los límites de Atterberg ayudan a predecir cómo responderá el suelo a la humedad y a las cargas. Por ejemplo, suelos con un alto Límite Líquido pueden volverse blandos y menos resistentes cuando se humedecen, lo que afecta la estabilidad de las fundaciones, las carreteras y las presas de tierra.
¿Qué es el Límite de Encogimiento?
El Límite de Encogimiento (LE) es el contenido de humedad por debajo del cual la pérdida adicional de agua no provoca una reducción en el volumen total del suelo. Por debajo de este límite, el aire entra en los poros del suelo en lugar de reducir su tamaño, manteniendo el volumen constante a pesar de la secado continuo.
Resumen
Los límites de Atterberg son parámetros esenciales en la caracterización de suelos finos, definidos por los contenidos de humedad en los que el suelo transita entre sus estados líquido, plástico y semisólido. Estos límites, junto con el Índice de Plasticidad, permiten clasificar los suelos y predecir su comportamiento geotécnico, como la compresibilidad y la expansión.
La correcta determinación de estos límites es crucial para el diseño de fundaciones, la estabilidad de taludes y la construcción de infraestructuras viales. Su aplicación práctica garantiza que los ingenieros puedan seleccionar los mejores materiales y métodos de construcción según las condiciones específicas del suelo y la humedad ambiental.
