Puntos de Lagrange son cinco posiciones específicas en el espacio donde los campos gravitatorios de dos cuerpos masivos en órbita mutua se combinan de tal manera que un tercer objeto, de masa despreciable, puede mantenerse en una posición relativa estable o cuasi-estable respecto a ellos. Estos puntos, denominados L1, L2, L3, L4 y L5, son soluciones exactas al problema de los tres cuerpos restringido, un pilar fundamental de la mecánica celeste que permite predecir el comportamiento orbital de satélites, asteroides y naves espaciales con alta precisión.
La importancia de estos puntos radica en su aplicación práctica en la exploración espacial moderna. Ubicar telescopios en el punto L2, como el James Webb Space Telescope, permite mantener una vista clara del universo profundo con un mínimo consumo de combustible, mientras que los puntos L4 y L5 albergan grandes acumulaciones de polvo y asteroides, conocidos como los asteroides Troyanos, ofreciendo claves sobre la formación del sistema solar. Comprender la dinámica de los puntos de Lagrange es esencial para la planificación de misiones interplanetarias y el estudio de la estabilidad orbital a largo plazo.
Definición y concepto

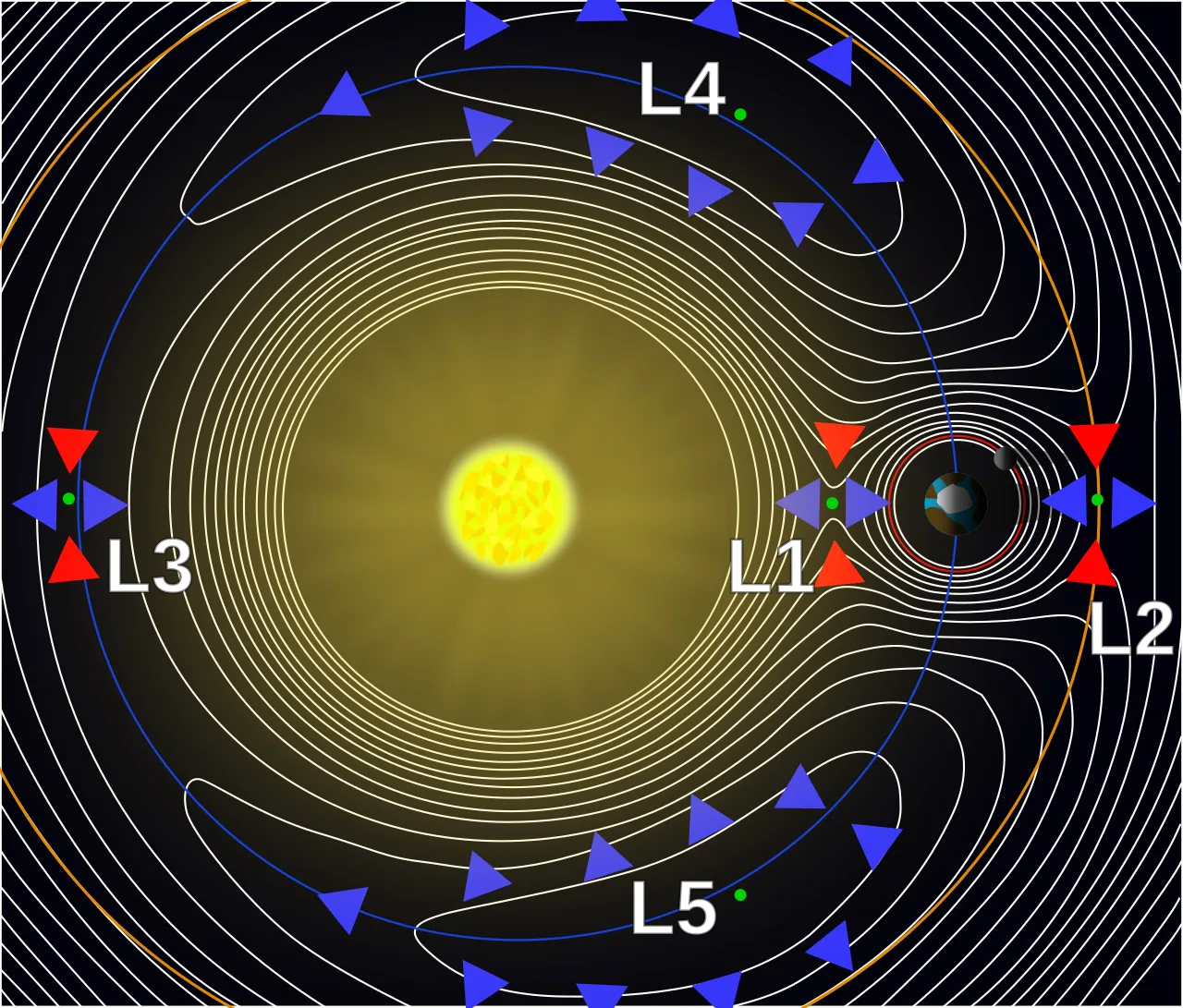

Los puntos de Lagrange, también conocidos como puntos L o puntos de libración, constituyen soluciones estacionarias fundamentales del problema de los tres cuerpos restringido en mecánica celeste. Estos cinco puntos específicos representan posiciones en un sistema orbital donde un objeto de masa despreciable puede mantenerse teóricamente estacionario respecto a dos cuerpos celestes de mayor masa, como ocurre con un satélite artificial en relación con la Tierra y la Luna. En estas ubicaciones, la interacción gravitatoria combinada de las dos masas principales genera exactamente la fuerza centrípeta necesaria para que el tercer cuerpo rote sincrónicamente con el sistema, manteniendo una posición relativa fija.
Mecánica en el sistema de referencia giratorio
La estabilidad en los puntos de Lagrange se explica mediante el equilibrio entre las fuerzas gravitatorias y la fuerza centrífuga aparente en un sistema de referencia no inercial que gira con los dos cuerpos principales. A diferencia de las órbitas tradicionales, donde la posición relativa de un objeto cambia continuamente, los puntos de Lagrange permiten que un cuerpo menor ocupe una posición «fija» en el espacio relativo, análoga a las órbitas geosincrónicas pero extendidas a sistemas binarios. Este equilibrio dinámico significa que la atracción gravitatoria neta de las dos masas grandes compensa exactamente la tendencia del objeto pequeño a moverse debido a la rotación del sistema.
La existencia de estos puntos fue establecida matemáticamente por Leonhard Euler, quien identificó los puntos L1, L2 y L3 alrededor de 1750, y posteriormente por Joseph-Louis Lagrange, quien descubrió los puntos L4 y L5 en 1772. La distinción entre estos grupos radica en su estabilidad dinámica: mientras que L1, L2 y L3 son generalmente inestables y requieren correcciones orbitales, los puntos L4 y L5 pueden ser estables si la relación de masas entre los dos cuerpos principales supera el valor crítico de 24.96. Esta propiedad de estabilidad ha permitido la acumulación de cuerpos celestes, como los asteroides de Tróyada en el sistema Sol-Júpiter, y ha sido aprovechada por misiones espaciales como SOHO, WMAP y el telescopio James Webb, que utilizan estas posiciones estratégicas para optimizar sus observaciones astronómicas.
Historia y desarrollo teórico
El desarrollo teórico de los puntos de Lagrange se enmarca dentro del problema de los tres cuerpos restringido, un pilar fundamental de la mecánica celeste que busca comprender el movimiento de un objeto de masa despreciable bajo la influencia gravitatoria de dos cuerpos más grandes. Este marco teórico permite identificar posiciones específicas donde las fuerzas gravitatorias y centrípetas se equilibran, permitiendo que el objeto menor mantenga una posición relativa fija respecto a los dos mayores. La historia de su descubrimiento refleja la evolución del pensamiento matemático en el siglo XVIII, con contribuciones clave de dos de los matemáticos más influyentes de la época.
Contribución de Leonhard Euler
Around 1750, Leonhard Euler realizó las primeras incursiones en este problema, identificando tres de los cinco puntos de equilibrio. Euler se centró en los puntos colineales, denominados actualmente L1, L2 y L3, que se encuentran alineados con los dos cuerpos masivos. Su análisis demostró que en estas posiciones, la fuerza gravitatoria combinada de los dos cuerpos grandes proporciona exactamente la fuerza centrípeta necesaria para que el objeto menor rote sincrónicamente con el sistema. Estos puntos son análogos a las órbitas geosincrónicas, donde la posición relativa del objeto parece fija en el espacio, en contraste con las órbitas tradicionales donde esta posición cambia continuamente. El trabajo de Euler estableció las bases para entender la estabilidad dinámica en sistemas orbitales complejos.
Avances de Joseph-Louis Lagrange
En 1772, Joseph-Louis Lagrange amplió significativamente el trabajo de Euler al descubrir los dos puntos restantes, L4 y L5. Estos puntos son únicos porque no se encuentran en la línea que une los dos cuerpos masivos, sino que forman triángulos equiláteros con ellos. Lagrange demostró que estos puntos son estables bajo ciertas condiciones específicas, particularmente cuando la relación de masas entre los dos cuerpos mayores es mayor que 24.96. Este hallazgo fue crucial para explicar la existencia de los asteroides troyanos en el sistema solar, que se agrupan en estos puntos de estabilidad. La estabilidad de L4 y L5 permite que los objetos pequeños permanezcan en estas posiciones durante largos períodos, incluso ante pequeñas perturbaciones gravitatorias.
Mecánica Lagrangiana y la Hipótesis de la Acción Mínima
La formulación matemática que sustenta estos descubrimientos se basa en la mecánica lagrangiana, desarrollada por Lagrange mismo. Este enfoque utiliza el principio de la acción mínima, que establece que la trayectoria seguida por un sistema físico es aquella que minimiza la integral de la diferencia entre la energía cinética y la energía potencial, conocida como el lagrangiano. Esta metodología permite analizar sistemas complejos con mayor elegancia y precisión que el enfoque newtoniano tradicional. La aplicación de la mecánica lagrangiana al problema de los tres cuerpos restringido permitió a Lagrange derivar las ecuaciones de movimiento que definen los puntos de equilibrio, sentando las bases para la dinámica orbital moderna.
¿Cómo funcionan los puntos L1, L2 y L3?
Los puntos L1, L2 y L3 se conocen como puntos colineales porque se encuentran alineados con los dos cuerpos masivos del sistema. A diferencia de los puntos laterales, estos tres puntos presentan una dinámica de equilibrio inestable, lo que significa que un objeto colocado exactamente en ellos tenderá a alejarse con el tiempo si no se aplica una corrección orbital, similar a una pelota en la cima de una colina. Esta inestabilidad requiere que las misiones espaciales utilicen órbitas de halo o de Lissajous para mantenerse en la vecindad de estos puntos, consumiendo combustible para la corrección periódica.
El punto L1: Entre las dos masas
El punto L1 se ubica en el espacio intermedio entre los dos cuerpos grandes, más cerca del cuerpo menor. En esta posición, la atracción gravitatoria del cuerpo menor se opone parcialmente a la del cuerpo mayor, reduciendo la fuerza neta necesaria para mantener la rotación sincrónica. Esto permite que un objeto pequeño gire alrededor del centro de masa del sistema con el mismo período orbital que el cuerpo menor. Es una ubicación estratégica para observar el cuerpo mayor sin que el menor lo obstruya, como ocurre con las misiones solares que observan el Sol desde el punto L1 del sistema Sol-Tierra.
El punto L2: Más allá del cuerpo menor
El punto L2 se encuentra en la línea que une los dos cuerpos, pero situado más allá del cuerpo de menor masa. Aquí, las fuerzas gravitatorias de ambos cuerpos grandes se suman para proporcionar la fuerza centrípeta necesaria. Aunque la gravedad es más débil debido a la mayor distancia, la combinación de las atracciones permite que el objeto pequeño mantenga el mismo período orbital que el cuerpo menor. Esta posición es ideal para telescopios espaciales, ya que permite mantener el cuerpo mayor y el menor en la misma dirección, facilitando la protección térmica y la estabilidad del campo de visión, como se aprovecha en el telescopio James Webb.
El punto L3: Más allá del cuerpo mayor
El punto L3 es el más lejano, situado en el lado opuesto del cuerpo mayor respecto al cuerpo menor. La fuerza gravitatoria combinada de los dos cuerpos en esta posición es ligeramente mayor que la necesaria para una órbita circular simple en esa distancia, lo que compensa la mayor distancia al centro de masa. Este punto es teóricamente estable en términos de alineación, pero su inestabilidad dinámica requiere correcciones orbitales. Es el punto menos utilizado por misiones recientes debido a la mayor distancia y a la necesidad de una mayor precisión en la navegación para mantener la posición relativa.
¿Qué son los puntos L4 y L5?
Los puntos L4 y L5 representan las dos soluciones restantes del problema de los tres cuerpos restringido y se caracterizan por su disposición geométrica única. A diferencia de los puntos colineales (L1, L2 y L3), L4 y L5 forman triángulos equiláteros con los dos cuerpos masivos principales. Específicamente, si se trazan líneas desde cada uno de los dos cuerpos grandes hasta el punto L4 o L5, y se conecta también la línea entre los dos cuerpos grandes, se obtiene un triángulo perfecto donde todos los lados son iguales. Esto significa que el objeto pequeño en L4 o L5 se encuentra a la misma distancia angular (60 grados) de la línea que une a los dos cuerpos mayores.
Condición de estabilidad y el efecto Coriolis
Una propiedad distintiva de L4 y L5 es su potencial estabilidad dinámica, siempre que se cumpla una condición específica sobre las masas de los cuerpos principales. Según los datos verificados, estos puntos son estables si la relación de masas entre el cuerpo más grande y el segundo cuerpo más grande es mayor que 24.96. Esta estabilidad no es estática, sino dinámica, y se debe en gran medida al efecto Coriolis. Cuando un objeto pequeño ubicado en L4 o L5 es perturbado ligeramente de su posición de equilibrio, la fuerza de Coriolis actúa sobre su movimiento relativo, tendiendo a devolverlo hacia el punto de equilibrio en lugar de alejarlo continuamente. Esto crea una órbita de libración, a menudo descrita como una órbita en forma de herradura o una elipse giratoria alrededor del punto L4 o L5.
Asteroides troyanos y aplicaciones astronómicas
Esta estabilidad permite la acumulación de cuerpos celestes en estas regiones del espacio. El ejemplo más conocido son los asteroides troyanos del sistema solar. En el caso del sistema Sol-Júpiter, existen dos grandes grupos de asteroides que comparten la órbita del planeta gigante, ubicados precisamente en los puntos L4 y L5. El grupo en L4 se encuentra aproximadamente 60 grados por delante de Júpiter en su órbita alrededor del Sol, mientras que el grupo en L5 se encuentra 60 grados por detrás. Estos asteroides han permanecido en estas posiciones durante millones de años, estabilizados por la gravedad combinada del Sol y Júpiter y el efecto Coriolis, cumpliendo con la condición de relación de masas requerida para la estabilidad en estos puntos de Lagrange.
Cálculos y valores en el sistema solar
| Sistema | Punto | Distancia aproximada |
|---|---|---|
| Sol-Tierra | L1 | 1 502 000 km |
| Sol-Tierra | L2 | 1 500 000 km |
| Tierra-Luna | L1 | 32 000 km (desde la Luna) |
| Tierra-Luna | L2 | 64 000 km (desde la Luna) |
Las posiciones exactas de los puntos de Lagrange dependen de las masas de los dos cuerpos principales y de la distancia entre ellos. En el sistema Sol-Tierra, los puntos L1 y L2 se encuentran a aproximadamente 1,5 millones de kilómetros de la Tierra. El punto L1 está situado entre el Sol y la Tierra, mientras que L2 se ubica en el lado opuesto de la Tierra respecto al Sol. Estas ubicaciones permiten a los satélites mantener una posición relativa fija, lo que resulta ventajoso para observaciones astronómicas continuas.
En el sistema Tierra-Luna, las distancias son significativamente menores debido a la menor separación entre los cuerpos. El punto L1 se encuentra a unos 32 000 km de la Luna hacia la Tierra, y L2 a unos 64 000 km más allá de la Luna. Estas regiones son de interés para futuras misiones lunares y para la colocación de estaciones de reabastecimiento o puntos de transferencia.
Radio de Hill
El radio de Hill define la región alrededor de un cuerpo menor donde su gravedad domina sobre la del cuerpo principal. La fórmula del radio de Hill es:
r = a ( μ 3 ) (1) -1/3Donde a es la distancia entre los dos cuerpos principales y μ es la relación de masas entre el cuerpo menor y el mayor. Este concepto ayuda a determinar la estabilidad de las órbitas en los puntos L4 y L5, especialmente cuando la relación de masas supera el valor crítico de 24.96.
Aplicaciones en misiones espaciales
Los puntos de Lagrange ofrecen ubicaciones estratégicas fundamentales para la astronomía moderna y la exploración espacial, permitiendo a las misiones mantener posiciones estables con un gasto mínimo de combustible. Las agencias espaciales han aprovechado estas soluciones estacionarias para colocar observatorios clave en los puntos L1 y L2, donde las condiciones gravitatorias y térmicas son ideales para la observación continua.
Misiones en el punto L1
El punto L1, situado entre la Tierra y el Sol, es una ubicación privilegiada para observar la estrella madre sin interrupciones. La misión SOHO (Solar and Heliospheric Observatory) se encuentra en este punto, lo que le permite mantener una vista constante del Sol, esencial para estudiar la actividad solar y el viento solar. De manera similar, la misión ACE (Advanced Composition Explorer) utiliza L1 para analizar la composición de los rayos cósmicos y el viento solar antes de que alcancen la magnetosfera terrestre. La posición en L1 permite a estos satélites actuar como una estación de alerta temprana, ya que los datos llegan a la Tierra con un retraso mínimo, facilitando la comunicación en tiempo casi real.
Misiones en el punto L2
El punto L2, ubicado más allá de la órbita terrestre en dirección opuesta al Sol, ofrece un entorno de estabilidad térmica y oscurecimiento solar ideal para telescopios de larga duración. El telescopio espacial James Webb está estacionado en L2, lo que le permite mantener sus espejos y detectores a temperaturas extremadamente bajas, esenciales para la observación en el infrarrojo. Esta ubicación también aloja a misiones anteriores como WMAP (Wilkinson Microwave Anisotropy Probe) y Herschel, que aprovecharon la estabilidad de L2 para cartografiar el fondo cósmico de microondas y observar la formación estelar, respectivamente. En L2, la Tierra, la Luna y el Sol quedan aproximadamente en la misma dirección, permitiendo que un único escudo térmico proteja el instrumento de las fuentes de calor principales, reduciendo la necesidad de enfriamiento activo y optimizando la eficiencia energética de la misión.
Ejemplos naturales y cuerpos coorbitales
La naturaleza ha aprovechado la estabilidad de los puntos de Lagrange, acumulando cuerpos celestes y polvo cósmico en estas regiones de equilibrio gravitatorio. Estos ejemplos naturales confirman las predicciones teóricas sobre la dinámica del problema de los tres cuerpos restringido.
Asteroides troyanos y el sistema Tierra-Luna
El ejemplo más destacado son los asteroides troyanos de Júpiter, que se agrupan en los puntos L4 y L5 del sistema Sol-Júpiter. Estas nubes de asteroides comparten la órbita del planeta gigante, manteniéndose en posiciones estables gracias a la relación de masas favorable. En nuestro propio sistema, el asteroide 2010 TK7 fue identificado como el primer objeto troyano estable en el punto L4 del sistema Tierra-Sol, demostrando que estos puntos no están vacíos incluso en escalas menores.
En el sistema Tierra-Luna, se han detectado las nubes de polvo de Kordylewski. Estas estructuras difusas de polvo cósmico se acumulan en los puntos L4 y L5, formando nubes visibles bajo condiciones específicas de iluminación. Su existencia valida la predicción de que el polvo interplanetario puede ser capturado por la estabilidad dinámica de estos puntos de equilibrio.
Satélites coorbitales en el sistema de Saturno
El sistema de Saturno ofrece ejemplos claros de satélites pequeños que ocupan los puntos de Lagrange de lunas más grandes. Las lunas Telesto y Calipso comparten la órbita de Tetis, ubicándose respectivamente en los puntos L4 y L5. De manera similar, Helena y Pollux actúan como satélites troyanos de Dione, manteniendo posiciones estables en los puntos L4 y L5 de su respectiva luna principal.
Estos cuerpos coorbitales demuestran que la estabilidad de L4 y L5 permite la existencia de múltiples objetos pequeños compartiendo una misma órbita con un cuerpo mayor. La relación de masas entre la luna principal y el planeta determina si estos puntos mantienen la estabilidad necesaria para retener a estos satélites durante largos períodos de tiempo cósmico.
Ejercicios resueltos
Cálculo de las coordenadas de L4 y L5
Para el sistema Tierra-Luna, la distancia entre L4 y cada cuerpo es igual a la distancia Tierra-Luna, d. La posición se determina geométricamente sin resolver ecuaciones cúbicas complejas.
Verificación de la condición de estabilidad
La estabilidad de L4 y L5 depende de la relación de masas μ = M2 / (M1 + M2). La condición necesaria es μ < 127, lo que implica que la masa mayor debe ser al menos 24.96 veces la menor. En el sistema Tierra-Luna, esta relación se cumple, garantizando estabilidad orbital para objetos pequeños.
Ejercicio resuelto: Posición relativa
Se calcula la posición de L4 respecto al centro de masas. Si la Tierra está en x = -r1 y la Luna en x = r2, las coordenadas de L4 son (r1 - r22, d3). Este resultado confirma que L4 se encuentra 60° por delante de la Luna en su órbita.
Preguntas frecuentes
¿Por qué los puntos L4 y L5 son más estables que L1, L2 y L3?
Los puntos L4 y L5 forman triángulos equiláteros con los dos cuerpos masivos, lo que crea un pozo de potencial gravitatorio efectivo. Esto significa que un objeto colocado ligeramente fuera de estos puntos tiende a oscilar alrededor de ellos (movimiento de libración), volviendo a su posición original. En cambio, L1, L2 y L3 son puntos de silla en el potencial efectivo; cualquier pequeña perturbación tiende a alejar al objeto del punto, requiriendo correcciones orbitales activas para mantener la posición.
¿Se pueden utilizar los puntos de Lagrange para viajar más rápido por el espacio?
Los puntos de Lagrange en sí mismos no son "autopistas" de velocidad, pero son nodos clave en las "autopistas espaciales" o trayectorias de baja energía. Al aprovechar la dinámica inestable de los puntos L1 y L2, las naves pueden realizar transferencias orbitales eficientes, utilizando pequeñas cantidades de combustible para pasar de la influencia de un cuerpo a otro, como se hizo en la misión Artemis y en el telescopio James Webb.
¿Qué diferencia hay entre un punto de Lagrange y una órbita de halo?
El punto de Lagrange es una posición geométrica específica en el espacio. Sin embargo, debido a la inestabilidad de L1, L2 y L3, las naves raramente se mantienen en el punto exacto. En su lugar, suelen colocarse en una "órbita de halo" o "órbita de Lissajous", que son trayectorias tridimensionales que rodean el punto de Lagrange, permitiendo una estabilidad dinámica relativa y una línea de visión clara hacia la Tierra o el Sol.
¿Existen cuerpos naturales en los puntos de Lagrange del sistema Tierra-Luna?
Sí, aunque son menos conocidos que los del sistema Sol-Tierra. En los puntos L4 y L5 del sistema Tierra-Luna se han encontrado pequeños asteroides denominados asteroides Troyanos de la Tierra, como el (617) Patroclus en el sistema Júpiter-Sol, o el 2010 TK7 en el sistema Tierra-Sol. Estos cuerpos comparten la órbita de la Tierra, manteniéndose en las regiones estables de los puntos L4 y L5.
¿Cómo afectan los puntos de Lagrange a la comunicación con las naves espaciales?
La ubicación en los puntos de Lagrange influye directamente en la comunicación. Por ejemplo, en el punto L2 del sistema Sol-Tierra, el Sol, la Tierra y la nave están alineados, lo que permite una comunicación casi continua con la Tierra (salvo durante los eclipses solares anuales). En cambio, en el punto L1, la nave se encuentra entre el Sol y la Tierra, lo que puede requerir antenas específicas para evitar la interferencia directa de la luz solar en los sensores ópticos.
Resumen
Los puntos de Lagrange son cinco ubicaciones estratégicas en el espacio donde la gravedad de dos cuerpos grandes equilibra las fuerzas inerciales sobre un tercer cuerpo pequeño. Los puntos L1, L2 y L3 son posiciones de equilibrio inestable, ideales para observatorios espaciales y puntos de encuentro de misiones, mientras que L4 y L5 son regiones de estabilidad dinámica que albergan asteroides y polvo cósmico. Su comprensión es fundamental para la mecánica celeste y la exploración espacial moderna.
