Campo eléctrico

El campo eléctrico es una magnitud física vectorial que describe la influencia que ejerce una carga eléctrica sobre otras cargas situadas en su vecindad. Se define como la fuerza eléctrica que experimenta una carga de prueba positiva unidad colocada en un punto del espacio, sin alterar significativamente la distribución de las cargas fuente. Este concepto es fundamental en el estudio del electromagnetismo, ya que permite explicar las interacciones entre cargas sin necesidad de invocar una acción a distancia instantánea.

La intensidad del campo eléctrico, denotada comúnmente por el símbolo E, se mide en newtons por culombio (N/C) o, equivalentemente, en voltios por metro (V/m). La existencia de un campo eléctrico implica que cualquier carga colocada en ese punto experimentará una fuerza proporcional a su magnitud y a la intensidad del campo en ese instante.

Este fenómeno es esencial para comprender el comportamiento de la materia a escala atómica y molecular, así como el funcionamiento de dispositivos electrónicos, desde simples condensadores hasta complejos circuitos integrados. El estudio del campo eléctrico sienta las bases para entender la luz y otras formas de radiación electromagnética.

Definición y concepto

El campo eléctrico es una magnitud física vectorial que describe la región del espacio alrededor de una carga eléctrica donde se ejerce una fuerza sobre otras cargas. Este concepto es fundamental en el electromagnetismo, permitiendo entender cómo interactúan las cargas sin contacto directo, a diferencia de la mecánica clásica tradicional. La definición rigurosa establece que el campo eléctrico E en un punto del espacio es la fuerza eléctrica F que experimenta una carga de prueba positiva q colocada en ese punto, dividida por el valor de dicha carga.

Dato curioso: El campo eléctrico de la Tierra en la superficie alcanza aproximadamente 100 voltios por metro. Aunque parece bajo, esa intensidad es suficiente para mantener a un globo de helio cargado estáticamente flotando contra la gravedad.

Intensidad del campo eléctrico

La intensidad del campo eléctrico cuantifica la fuerza por unidad de carga. Matemáticamente, se expresa como la relación entre el vector fuerza y la magnitud de la carga de prueba. Esta definición permite medir el campo independientemente de la carga que lo esté experimentando, siempre que la carga de prueba sea lo suficientemente pequeña para no alterar la distribución de las cargas fuente.

E = \frac{F}{q}

Donde E se mide en Newtons por Coulomb (N/C) o Voltios por metro (V/m). La dirección del vector campo eléctrico en un punto coincide con la dirección de la fuerza que actuaría sobre una carga positiva colocada en ese punto. Si la carga fuente es positiva, el campo se aleja radialmente; si es negativa, converge hacia ella. Esta naturaleza vectorial implica que, al superponer campos de múltiples cargas, se debe realizar una suma vectorial de todas las contribuciones individuales.

Diferencias con el potencial eléctrico

Aunque están estrechamente relacionados, el campo eléctrico y el potencial eléctrico son magnitudes distintas. El campo eléctrico es una magnitud vectorial que indica la fuerza por unidad de carga, mientras que el potencial eléctrico es una magnitud escalar que representa la energía potencial por unidad de carga en un punto. El campo eléctrico es el gradiente negativo del potencial eléctrico, lo que significa que el campo apunta en la dirección de mayor disminución del potencial. Esta relación es análoga a cómo la pendiente de una colina (campo) indica la dirección en la que una bola rodará para minimizar su energía potencial (potencial).

Comprender esta distinción es crucial para analizar circuitos eléctricos y fenómenos electromagnéticos. Mientras que el potencial se mide en Voltios y es útil para calcular el trabajo realizado al mover una carga, el campo eléctrico es esencial para determinar la trayectoria de partículas cargadas bajo la influencia de fuerzas eléctricas. Ambos conceptos son pilares del electromagnetismo, complementándose para describir completamente las interacciones eléctricas en el espacio.

Ley de Coulomb y campo de una carga puntual. Imagen: No machine-readable author provided. Roger McLassus 1951 assumed (based on copyright claims). / Wikimedia Commons / CC BY-SA 3.0

Ley de Coulomb y campo de una carga puntual

La Ley de Coulomb cuantifica la fuerza eléctrica entre dos cargas puntuales estáticas. Esta ley establece que la magnitud de la fuerza es directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia que las separa. A partir de esta relación fundamental, se define el campo eléctrico generado por una única carga puntual. El campo eléctrico representa la fuerza por unidad de carga de prueba colocada en un punto del espacio. Matemáticamente, si se considera una carga fuente $Q$ y una carga de prueba $q$ , la fuerza sobre $q$ es $F = k \frac{∣ Qq ∣}{r ^{2}}$ . Al dividir por $q$ , se obtiene la intensidad del campo eléctrico $E$ en la distancia $r$ .

E = k \frac{Q}{r ^{2}}

En esta ecuación, $k$ es la constante de Coulomb, aproximadamente $8.99 \times 1 0^{9} N \cdot m^{2} / C^{2}$ . La variable $r$ representa la distancia desde la carga fuente hasta el punto de observación. Esta fórmula muestra claramente la dependencia de la intensidad del campo con la distancia. El campo disminuye según una ley de inversa al cuadrado. Si la distancia se duplica, la intensidad del campo se reduce a la cuarta parte. Si la distancia se triplica, la intensidad cae a una novena parte. Esta característica es esencial para entender cómo se distribuye la influencia eléctrica en el espacio.

Ejemplos numéricos de variación del campo

Consideremos una carga puntual positiva de $1 C$ ubicada en el origen de un eje. Calculemos la intensidad del campo eléctrico a diferentes distancias para ilustrar la disminución rápida de su valor.

A una distancia de $1 m$ , la intensidad es:

E_{1} = (8.99 \times 1 0^{9}) \frac{1}{1 ^{2}} = 8.99 \times 1 0^{9} N/C

A una distancia de $2 m$ , la intensidad es:

E_{2} = (8.99 \times 1 0^{9}) \frac{1}{2 ^{2}} = \frac{8.99 \times 1 0 ^{9}}{4} \approx 2.25 \times 1 0^{9} N/C

Al comparar $E_{1}$ y $E_{2}$ , se observa que al duplicar la distancia, el campo se reduce significativamente. Este comportamiento es típico de las fuerzas centrales en la mecánica clásica. La relación entre la fuerza eléctrica y el campo eléctrico es directa. La fuerza que experimenta cualquier carga $q$ colocada en el campo es el producto de la carga por la intensidad del campo en ese punto. Esto permite predecir el movimiento de partículas cargadas bajo la influencia de fuentes eléctricas estáticas.

El concepto de campo eléctrico es fundamental en el electromagnetismo. Permite describir cómo las cargas interactúan sin contacto directo, a través del espacio. Esta noción es precursora de otras teorías de campos en la física moderna. Aunque el campo eléctrico se centra en cargas en movimiento o estáticas, otras áreas de la física exploran campos diferentes. Por ejemplo, en la física de partículas, se estudian campos como el campo de Higgs. El campo de Higgs está asociado al bosón de Higgs, a menudo llamado la partícula de Dios. Este campo otorga masa a las partículas elementales a través de la interacción con ellas. Sin embargo, el campo eléctrico y el campo de Higgs operan bajo mecanismos distintos y escalas diferentes. El campo eléctrico es crucial para aplicaciones prácticas como los condensadores, las pantallas de cristal líquido y los motores eléctricos.

Entender la derivación del campo eléctrico desde la Ley de Coulomb proporciona una base sólida para el estudio del electromagnetismo. Esta relación simple pero poderosa conecta la fuerza observable con la distribución espacial de la carga. La dependencia con la distancia al cuadrado es una característica clave que influye en el diseño de dispositivos eléctricos y en la interpretación de fenómenos naturales. La precisión en el cálculo de estos valores es esencial para aplicaciones tecnológicas avanzadas.

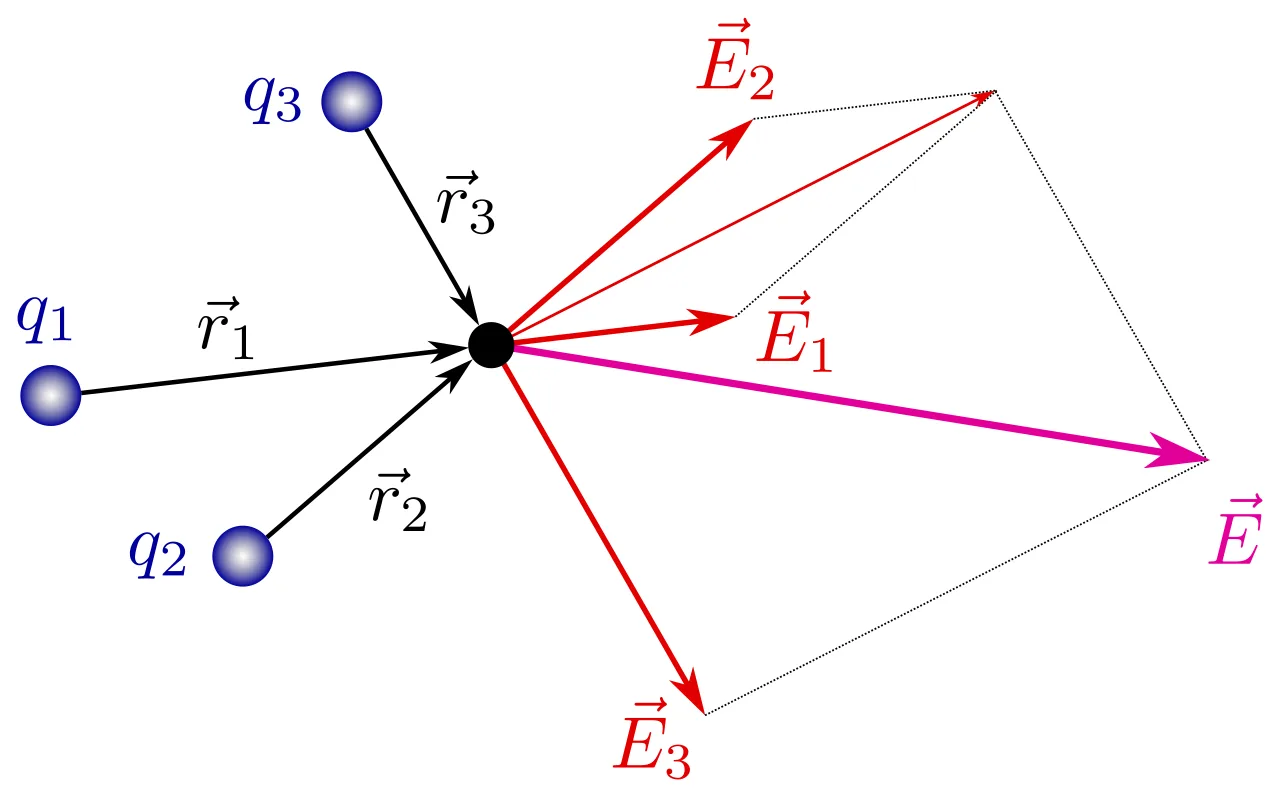

Principio de superposición

El principio de superposición establece que el campo eléctrico total en un punto del espacio, generado por un conjunto de cargas puntuales, es igual a la suma vectorial de los campos eléctricos individuales que produciría cada carga por separado. Esta propiedad fundamental surge de la linealidad de la fuerza eléctrica y permite descomponer problemas complejos en contribuciones más simples. Para aplicar este principio, se calcula el vector campo eléctrico de cada carga en el punto de interés y luego se suman geométricamente, teniendo en cuenta tanto la magnitud como la dirección de cada vector.

Cálculo de la suma vectorial

La precisión en el cálculo del campo resultante depende de tratar el campo eléctrico como una magnitud vectorial. No basta con sumar las magnitudes escalares; es necesario considerar la dirección y el sentido de cada contribución. Si se tienen n cargas puntuales, el campo eléctrico total E en un punto P se obtiene mediante la siguiente relación vectorial:

E_{t o t a l} = E_{1} + E_{2} + \dots + E_{n} = i = 1 \sum n E_{i}

En la práctica, esta suma se realiza descomponiendo cada vector Ei en sus componentes cartesianas (x, y, z). Se suman las componentes en cada eje por separado y, finalmente, se reconstruye el vector resultante. Este método es esencial en aplicaciones físicas donde la simetría no es obvia y permite analizar sistemas complejos de cargas.

Ejemplos ilustrativos

La dirección y el sentido de los campos individuales determinan cómo se combinan. En el caso de dos cargas positivas colocadas en puntos distintos, los campos que generan en un punto intermedio apuntan en sentidos opuestos. El campo resultante será la diferencia entre las magnitudes de los campos individuales, apuntando hacia la carga de menor intensidad o más lejana. Esto contrasta con dos cargas de signo opuesto, como en un dipolo eléctrico. En el eje que une ambas cargas, los campos de la carga positiva y la negativa apuntan en la misma dirección, por lo que sus magnitudes se suman, creando un campo más intenso que el de una sola carga.

Estos conceptos son fundamentales para comprender el electromagnetismo y sus aplicaciones. El análisis de campos eléctricos es la base para entender fenómenos que van desde la fuerza entre cargas hasta el comportamiento de los materiales dieléctricos. Aunque conceptos como el campo de Higgs explican el origen de la masa de las partículas elementales, el campo eléctrico describe la interacción entre cargas en la escala atómica y macroscópica. La precisión en estas sumas vectoriales es tan crítica como el cálculo de la velocidad instantánea en la mecánica clásica, donde la derivada permite determinar el estado exacto de un sistema en un instante dado.

Líneas de campo eléctrico

Las líneas de campo eléctrico, también conocidas como líneas de fuerza, constituyen una herramienta visual fundamental para representar la dirección y la magnitud del campo eléctrico en el espacio. Estas líneas imaginarias permiten visualizar cómo interactúan las cargas eléctricas sin necesidad de calcular vectores en cada punto, ofreciendo una intuición geométrica del fenómeno. La construcción de estas líneas sigue reglas estrictas derivadas de la definición del campo eléctrico como la fuerza por unidad de carga positiva.

Reglas de construcción

Para que la representación sea física y matemáticamente coherente, las líneas deben cumplir ciertas propiedades esenciales. En primer lugar, las líneas de campo siempre nacen en las cargas positivas y terminan en las cargas negativas. Si hay un exceso de carga positiva, algunas líneas pueden extenderse hasta el infinito; si predomina la carga negativa, las líneas pueden provenir del infinito. Esta dirección indica el sentido de la fuerza que experimentaría una carga de prueba positiva colocada en ese punto.

Una propiedad crítica es que dos líneas de campo nunca se cruzan. Si dos líneas se intersecaran en un punto, existirían dos vectores de campo eléctrico diferentes en ese mismo lugar, lo que implicaría dos direcciones de fuerza distintas para una misma carga de prueba, creando una ambigüedad física. Además, la densidad de líneas (número de líneas por unidad de área perpendicular a ellas) es proporcional a la intensidad del campo eléctrico. Donde las líneas están más juntas, el campo es más intenso; donde están más separadas, el campo es más débil.

Configuraciones típicas

La visualización cambia según la distribución de las cargas. Para una carga puntual positiva aislada, las líneas salen radialmente hacia afuera, como los rayos de un sol. En el caso de una carga puntual negativa, las líneas entran radialmente hacia el centro. Cuando existen dos cargas de signo opuesto de igual magnitud, se forma un dipolo eléctrico. Aquí, las líneas salen de la carga positiva, curvan el espacio y entran en la carga negativa, mostrando cómo el campo se "estira" entre ambas cargas.

Un caso especial es el campo eléctrico uniforme, donde las líneas son rectas, paralelas y equidistantes. Esta configuración ocurre aproximadamente entre dos placas paralelas cargadas con cargas iguales y opuestas. En este escenario, el vector campo eléctrico tiene la misma magnitud y dirección en todos los puntos, lo que simplifica el análisis de la fuerza sobre una carga de prueba.

Relación con la trayectoria de una carga de prueba

Es común confundir la línea de campo con la trayectoria real de una carga de prueba, pero no son idénticas. La línea de campo indica la dirección del vector fuerza instantánea. Si se coloca una carga de prueba positiva en reposo sobre una línea de campo, comenzará a moverse siguiendo esa línea. Sin embargo, si la carga tiene una velocidad inicial no alineada con el campo, o si el campo es muy variable, la trayectoria curvada dependerá también de la inercia de la partícula.

La fuerza F que experimenta una carga de prueba q en un punto donde el campo eléctrico es E se define mediante la relación vectorial:

F = q E

Esta ecuación muestra que la dirección de la fuerza depende del signo de q. Para una carga positiva, la fuerza tiene la misma dirección que el campo; para una negativa, es opuesta. Comprender estas líneas es esencial para estudiar aplicaciones del electromagnetismo, desde el funcionamiento de condensadores hasta la trayectoria de partículas en aceleradores, vinculando conceptos de mecánica clásica con la interacción eléctrica.

Teorema de Gauss. Imagen: Christian Albrecht Jensen / Wikimedia Commons / Public domain

Teorema de Gauss

El Teorema de Gauss es una herramienta fundamental en el electromagnetismo que simplifica el cálculo del campo eléctrico cuando existen distribuciones de carga con alta simetría. Este teorema establece una relación directa entre el flujo eléctrico a través de una superficie cerrada y la carga neta encerrada dentro de dicha superficie. El flujo eléctrico mide la cantidad de líneas de campo eléctrico que atraviesan una superficie dada, proporcionando una visión integral del comportamiento del campo en una región específica.

Enunciado del Teorema de Gauss

El enunciado matemático del Teorema de Gauss se expresa mediante la siguiente fórmula:

Φ_{E} = \oint_{S} E \cdot d A = \frac{Q _{enc}}{ϵ _{0}}

Donde $Φ_{E}$ es el flujo eléctrico, $E$ es el campo eléctrico, $d A$ es un elemento diferencial de área de la superficie cerrada $S$ , $Q_{enc}$ es la carga neta encerrada dentro de la superficie, y $ϵ_{0}$ es la permitividad del vacío. Este teorema es una de las cuatro ecuaciones de Maxwell, que describen los fundamentos del electromagnetismo.

Aplicaciones del Teorema de Gauss

El Teorema de Gauss es especialmente útil para calcular el campo eléctrico en distribuciones de carga con simetría. A continuación, se presentan tres casos comunes:

Simetría Esférica

Para una carga puntual o una esfera cargada uniformemente, el campo eléctrico tiene simetría esférica. Se elige una superficie gaussiana esférica centrada en la carga. El campo eléctrico es constante en magnitud y perpendicular a la superficie en todos los puntos. La aplicación del teorema da como resultado:

E = \frac{Q}{4 π ϵ _{0} r ^{2}}

Esta expresión es idéntica a la ley de Coulomb para una carga puntual, lo que demuestra la consistencia entre ambos enfoques.

Simetría Cilíndrica

En el caso de una línea de carga infinita con densidad lineal de carga $λ$ , el campo eléctrico tiene simetría cilíndrica. Se elige una superficie gaussiana en forma de cilindro. El campo eléctrico es radial y constante en magnitud a lo largo de la superficie lateral del cilindro. La aplicación del teorema resulta en:

E = \frac{λ}{2 π ϵ _{0} r}

Este resultado muestra que el campo eléctrico disminuye inversamente con la distancia $r$ desde la línea de carga.

Simetría Plana

Para una lámina infinita con densidad superficial de carga $σ$ , el campo eléctrico tiene simetría plana. Se elige una superficie gaussiana en forma de cilindro con bases paralelas a la lámina. El campo eléctrico es perpendicular a la lámina y constante en magnitud en las bases del cilindro. La aplicación del teorema da como resultado:

E = \frac{σ}{2 ϵ _{0}}

Este resultado indica que el campo eléctrico es constante y no depende de la distancia a la lámina.

Comparación con la Ley de Coulomb

La ley de Coulomb y el Teorema de Gauss son dos enfoques equivalentes para calcular el campo eléctrico, pero cada uno tiene ventajas en diferentes situaciones. La ley de Coulomb es más directa para cargas puntuales o distribuciones discretas, mientras que el Teorema de Gauss es más eficiente para distribuciones de carga con simetría. Ambos métodos son fundamentales en el estudio del electromagnetismo y sus aplicaciones físicas.

Relación con el potencial eléctrico y energía

El campo eléctrico y el potencial eléctrico están intrínsecamente vinculados a través de conceptos fundamentales del cálculo vectorial y la mecánica clásica. El potencial eléctrico, denotado como $V$ , representa la energía potencial por unidad de carga en un punto del espacio. Matemáticamente, el campo eléctrico $E$ se define como el gradiente negativo del potencial eléctrico. Esta relación indica que el campo apunta en la dirección en la cual el potencial disminuye más rápidamente.

E = - \nabla V

Esta ecuación revela que el campo eléctrico es esencialmente una tasa de cambio espacial del potencial. En una dimensión, esto se simplifica a la derivada de la velocidad instantánea aplicada al potencial, mostrando cómo varía la energía disponible para mover una carga a medida que esta se desplaza. Comprender esta conexión es crucial para analizar aplicaciones físicas de la derivada velocidad instantánea en contextos electromagnéticos, ya que permite predecir la fuerza neta sobre una carga sin conocer la fuente completa del campo.

Trabajo y cambio de energía potencial

Cuando una carga $q$ se mueve dentro de un campo eléctrico, el campo realiza trabajo sobre ella. Este trabajo resulta en un cambio en la energía potencial eléctrica $U$ . Si el campo realiza trabajo positivo sobre la carga, la energía potencial del sistema disminuye. La relación entre el trabajo $W$ y el cambio de energía potencial $Δ U$ se expresa como:

W = - Δ U = - q Δ V

Este principio es análogo a la caída de un objeto en un campo gravitatorio, donde la energía potencial se convierte en otras formas de energía. En el electromagnetismo, esta conversión es fundamental para entender cómo se mide y se utiliza la energía en circuitos eléctricos y dispositivos electrónicos. La energía potencial eléctrica depende de la posición de la carga en el campo, mientras que la energía cinética depende de su movimiento.

Conversión en energía cinética

La energía cinética es la energía poseída por un cuerpo debido a su movimiento. Según la definición básica de qué es energía cinética resumen, esta se calcula como $K = \frac{1}{2} m v^{2}$ . Cuando una carga se libera en un campo eléctrico, la fuerza eléctrica la acelera, convirtiendo la energía potencial eléctrica en energía cinética. Este proceso es la base de la física velocidad y la dinámica de partículas cargadas.

Un ejemplo clásico es el tubo de rayos catódicos, utilizado en televisores antiguos y monitores. En este dispositivo, los electrones se aceleran desde el cátodo hacia la pantalla mediante una diferencia de potencial. El campo eléctrico realiza trabajo sobre los electrones, aumentando su velocidad y, por tanto, su energía cinética. Al impactar contra la pantalla, esta energía se convierte en luz. Este fenómeno ilustra claramente las aplicaciones físicas de la derivada velocidad instantánea y la relación directa entre campo eléctrico y movimiento.

A diferencia de conceptos como los que son los campos de higgs o el bosón de Higgs, que explican la masa de las partículas en la relatividad física moderna, el campo eléctrico actúa directamente sobre la carga para producir aceleración. Mientras que la historia de termodinámica se centra en el calor y el trabajo a escala macroscópica, el electromagnetismo proporciona una visión microscópica de cómo las fuerzas fundamentales mueven la materia. Entender estas distinciones ayuda a apreciar la diversidad de las aplicaciones físicas de la derivada velocidad instantánea y la energía en la física moderna.

Campo eléctrico en conductores y dieléctricos

La respuesta de la materia a la presencia de cargas eléctricas depende fundamentalmente de la movilidad de los portadores de carga dentro del material. Esta distinción divide a los materiales en conductores y dieléctricos, cada uno modificando el campo eléctrico de manera distinta. Comprender estas diferencias es esencial para analizar circuitos eléctricos, capacitores y fenómenos de electromagnetismo como se mide en laboratorios modernos.

Conductores en equilibrio electrostático

En un conductor, como el cobre o el aluminio, los electrones de valencia son libres para moverse a través de la red cristalina. Cuando se aplica un campo eléctrico externo, estas cargas libres experimentan una fuerza y se desplazan hasta que las fuerzas internas se equilibran. Este estado se denomina equilibrio electrostático. En este estado, el campo eléctrico neto en el interior del conductor es exactamente cero. Si existiera un campo residual, seguiría ejerciendo fuerza sobre los electrones, provocando una corriente continua hasta que el campo se anulara.

Como consecuencia de este desplazamiento, todo exceso de carga neta se acumula en la superficie del conductor. El vector campo eléctrico justo fuera de la superficie es siempre perpendicular a ella. Si tuviera una componente paralela, esta empujaría las cargas superficiales, rompiendo el equilibrio. Esta propiedad se utiliza en la aplicación en condensadores, donde las placas conductoras almacenan carga en sus caras enfrentadas, creando un campo uniforme entre ellas.

Dieléctricos y polarización

Los dieléctricos, o aislantes, poseen cargas eléctricas que, aunque presentes, están más atadas a sus átomos o moléculas. Ejemplos comunes incluyen el vidrio, el plástico y el aire seco. Al introducir un dieléctrico en un campo eléctrico externo, las cargas positivas y negativas de cada molécula se desplazan ligeramente en direcciones opuestas. Este fenómeno se llama polarización.

La polarización crea pequeños dipolos eléctricos alineados con el campo externo. Estos dipolos generan un campo eléctrico interno que apunta en dirección opuesta al campo aplicado, reduciendo su intensidad neta. La relación entre el campo original ( $E_{0}$ ) y el campo reducido ( $E$ ) se cuantifica mediante la constante dieléctrica ( $K$ ), un número adimensional mayor que 1:

E = \frac{E _{0}}{K}

Esta reducción del campo permite a los dieléctricos soportar mayores diferencias de potencial sin que ocurra una ruptura eléctrica (chispa), lo que los hace fundamentales en el diseño de condensadores de alta capacidad.

Contexto físico más amplio

El estudio de cómo los campos interactúan con la materia conecta el electromagnetismo con otras ramas de la física. Mientras que el campo eléctrico describe la fuerza por unidad de carga, conceptos como la energía cinética resumen explican el movimiento resultante de las partículas cargadas bajo la influencia de ese campo. A escalas más fundamentales, la interacción entre cargas y campos involucra partículas mediadoras, como el fotón, y en la física de partículas, se exploran campos escalares como el campo de Higgs, relacionado con la que son los campos de higgs y la masa de las partículas elementales, aunque esto pertenece al ámbito de la relatividad física moderna y la mecánica cuántica.

En la mecánica clásica, la fuerza eléctrica actúa como una fuerza externa que modifica la trayectoria de las cargas, permitiendo calcular la física velocidad y la aplicaciones físicas de la derivada velocidad instantánea de un electrón en un tubo de rayos catódicos. La comprensión de estos principios, desde la historia de termodinámica hasta el electromagnetismo, proporciona una visión unificada del comportamiento de la materia bajo influencias de fuerza diversas.

Aplicaciones del campo eléctrico

Medición y fundamentos físicos

La cuantificación del campo eléctrico se realiza mediante un electrómetro o analizando la fuerza ejercida sobre una carga de prueba. Este concepto es central en la mecánica clásica para describir el movimiento de partículas cargadas. La relación entre la fuerza F y la carga de prueba q define la intensidad del campo, distinguiéndolo de otras interacciones fundamentales. Aunque el bosón de Higgs explica el origen de la masa en la física de partículas, el campo eléctrico describe específicamente la interacción electromagnética entre cargas. No debe confundirse con los campos de Higgs; mientras el primero media fuerzas a larga distancia, el segundo otorga masa a las partículas elementales a través del mecanismo de ruptura de simetría.

Aplicaciones tecnológicas y biológicas

La tecnología moderna depende críticamente de la manipulación de campos eléctricos. En las pantallas de cristal líquido (LCD), un campo eléctrico aplicado a moléculas de cristal líquido altera su orientación, controlando así la luz que pasa a través de filtros polarizadores. Las pantallas de plasma utilizan descargas eléctricas para ionizar gases nobles, generando luz ultravioleta que excita fósforos en la superficie de la pantalla. En el ámbito de la purificación del aire, los filtros electrostáticos atrapan partículas de humo y polvo cargándolas mediante un campo eléctrico intenso, lo que las hace adherirse a placas colectoras de carga opuesta. El pintado electrostático aplica un principio similar: las gotas de pintura se cargan y se atraen hacia la superficie metálica del objeto, reduciendo el desperdicio y mejorando la cobertura.

En biología, la electroforesis aprovecha la movilidad de moléculas cargadas, como el ADN o las proteínas, en un medio fluido bajo la influencia de un campo eléctrico. Las moléculas migran hacia el electrodo de signo opuesto a su carga, permitiendo su separación según tamaño y carga. Esta técnica es esencial para el análisis genético y la bioquímica.

Relación con el electromagnetismo y la relatividad

El campo eléctrico no existe de forma aislada; está intrínsecamente ligado al campo magnético dentro del marco del electromagnetismo. Un campo eléctrico variable en el tiempo genera un campo magnético, y viceversa. Esta interacción da lugar a las ondas electromagnéticas, que son perturbaciones que se propagan a través del espacio, diferenciándose de las ondas mecánicas por no requerir un medio material. La velocidad de propagación de estas ondas está relacionada con las constantes eléctricas y magnéticas del vacío.

En la física moderna, específicamente en la teoría de la relatividad, el campo eléctrico y el campo magnético se revelan como dos caras de la misma moneda: el tensor electromagnético. Lo que un observador en reposo percibe como un campo eléctrico puro, un observador en movimiento puede percibir como una mezcla de campos eléctricos y magnéticos. Esta transformación depende de la velocidad relativa entre los observadores, demostrando que la naturaleza del campo es relativa al sistema de referencia. La comprensión de estas transformaciones es crucial para la física de altas energías y la electrodinámica clásica avanzada.

Ejercicios resueltos

Cálculo del campo de una carga puntual

Se desea determinar la magnitud y dirección del campo eléctrico generado por una carga puntual positiva $Q = + 5 μ C$ en un punto situado a una distancia $r = 2 m$ . La constante de Coulomb es $k \approx 9 \times 1 0^{9} N \cdot m^{2} / C^{2}$ . La fórmula fundamental es:

E = k \frac{∣ Q ∣}{r ^{2}}

Sustituyendo los valores:

E = (9 \times 1 0^{9}) \frac{5 \times 1 0 ^{- 6}}{( 2 ) ^{2}} = \frac{45 \times 1 0 ^{3}}{4} = 11, 250 N/C

Como la carga es positiva, el vector campo apunta radialmente hacia afuera desde la carga.

Superposición de campos: dos cargas iguales

Consideremos dos cargas positivas idénticas, $Q_{1} = Q_{2} = + 3 μ C$ , separadas por $4 m$ . Calculamos el campo resultante en el punto medio. La distancia de cada carga al punto medio es $r = 2 m$ . El campo de $Q_{1}$ apunta hacia la derecha (si $Q_{1}$ está a la izquierda) y el de $Q_{2}$ hacia la izquierda. Al tener misma magnitud y dirección opuesta, los vectores se anulan. La magnitud individual es:

E_{1} = E_{2} = (9 \times 1 0^{9}) \frac{3 \times 1 0 ^{- 6}}{2 ^{2}} = 6, 750 N/C

El campo neto es $E_{neto} = E_{1} - E_{2} = 0 N/C$ . Este principio de superposición es fundamental en el electromagnetismo, cuyo estudio complementa áreas como la mecánica clásica y la física de partículas, donde conceptos como el bosón de Higgs explican la masa, aunque su medición directa difiere de la intensidad de campo eléctrico.

Fuerza sobre una carga en un campo conocido

Una carga de prueba $q = - 2 μ C$ se coloca en un campo eléctrico uniforme de magnitud $E = 500 N/C$ dirigido hacia el norte. La fuerza eléctrica se calcula con:

F = q E

La magnitud de la fuerza es:

F = ∣ q ∣ E = (2 \times 1 0^{- 6} C) (500 N/C) = 0.001 N

Como $q$ es negativa, la fuerza apunta en dirección opuesta al campo: hacia el sur. Comprender estas interacciones es esencial para analizar aplicaciones físicas de la derivada, como la velocidad instantánea en la dinámica de partículas cargadas, y para contextualizar la energía cinética en sistemas electromagnéticos, diferenciándola de conceptos termodinámicos o de la relatividad física moderna.

Preguntas frecuentes

¿Qué es el campo eléctrico y cómo se mide?

El campo eléctrico es una región del espacio donde una carga eléctrica experimenta una fuerza. Se mide en newtons por culombio (N/C) o voltios por metro (V/m), calculándose como la fuerza dividida por la magnitud de la carga de prueba.

¿Cuál es la diferencia entre campo eléctrico y potencial eléctrico?

El campo eléctrico es una magnitud vectorial (tiene dirección y sentido) que indica la fuerza por unidad de carga. El potencial eléctrico es una magnitud escalar que representa la energía potencial por unidad de carga necesaria para mover una carga desde un punto de referencia hasta ese punto.

¿Cómo se representan gráficamente las líneas de campo eléctrico?

Se representan mediante líneas continuas que salen de las cargas positivas y entran en las cargas negativas. La densidad de líneas indica la intensidad del campo, y la tangente a la línea en cualquier punto da la dirección del vector campo en ese punto.

¿Qué dice el Teorema de Gauss sobre el flujo eléctrico?

El Teorema de Gauss establece que el flujo eléctrico total a través de una superficie cerrada es igual a la carga neta encerrada dividida por la permitividad del vacío. Es una herramienta poderosa para calcular campos eléctricos con simetrías específicas.

¿Por qué el campo eléctrico dentro de un conductor en equilibrio es cero?

En un conductor en equilibrio electrostático, las cargas libres se redistribuyen en la superficie hasta que la fuerza neta sobre cualquier carga interna sea cero. Esto hace que el campo eléctrico en el interior del material conductor sea nulo.

¿Cómo afecta un dieléctrico al campo eléctrico?

Un dieléctrico (aislante) colocado en un campo eléctrico se polariza, creando un campo eléctrico interno opuesto al campo externo. Esto reduce la intensidad neta del campo eléctrico dentro del material en comparación con el vacío.

Resumen

El campo eléctrico es una herramienta fundamental para cuantificar la interacción eléctrica entre cargas. Se define a través de la Ley de Coulomb y se analiza mediante el principio de superposición, permitiendo calcular la fuerza resultante en sistemas complejos. Las líneas de campo y el Teorema de Gauss ofrecen métodos gráficos y analíticos para visualizar y calcular la intensidad del campo en diversas geometrías.

La relación entre el campo eléctrico y el potencial eléctrico conecta la fuerza con la energía, esencial para entender el trabajo realizado al mover cargas. El comportamiento del campo en conductores y dieléctricos explica fenómenos como la blindaje electrostático y la capacitancia. Las aplicaciones abarcan desde la electrónica básica hasta la física de partículas, demostrando la universalidad de este concepto en la ciencia y la tecnología.
