Definición y concepto
Un subbastidor, también conocido como bastidor auxiliar, es un componente estructural fundamental en la ingeniería de vehículos, incluidos automóviles y aeronaves. Este elemento se define como una estructura separada y localizada que se integra dentro de un chasis o una carrocería monocasco más amplia. Su propósito principal es alojar y soportar ciertos componentes mecánicos críticos, tales como el motor, el tren motriz o los sistemas de suspensión, permitiendo una organización modular de los elementos internos del vehículo.
Integración estructural y fijación
La conexión del subbastidor con el bastidor principal o la carrocería del vehículo se realiza mediante métodos de fijación específicos que aseguran la estabilidad y la transmisión de fuerzas. Generalmente, esta unión se logra mediante el uso de tornillos y/o soldaduras. La elección del método de fijación influye directamente en la rigidez de la estructura y en la facilidad de mantenimiento de los componentes alojados.
Aislamiento de vibraciones
Cuando el subbastidor se fija principalmente mediante tornillos, a menudo se equipa con sistemas de amortiguación para mejorar la comodidad y la durabilidad de los componentes. Estos sistemas incluyen apoyos elestoméricos o resortes diseñados para absorber y disipar las vibraciones generadas por el motor y la transmisión antes de que lleguen a la carrocería principal. Este aislamiento es crucial para reducir el ruido interior y minimizar la fatiga de los materiales estructurales a lo largo del tiempo.

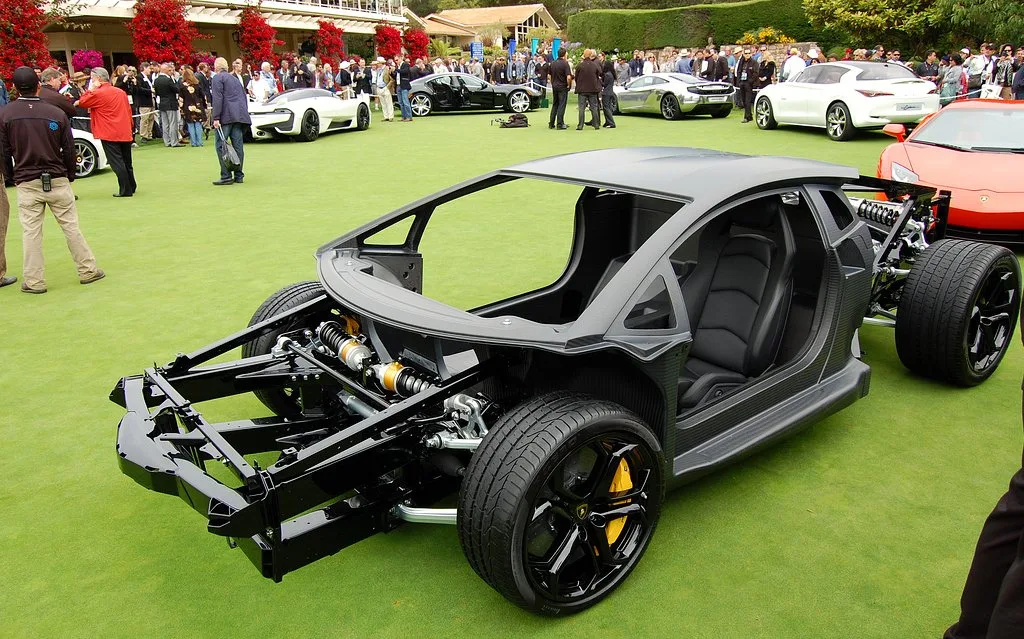

Funcionalidad en diseños monocasco
En los diseños de carrocería monocasco, donde la propia estructura del vehículo soporta gran parte de las cargas, el subbastidor ofrece una solución para concentrar las cargas locales de los componentes pesados. Esto permite un control más preciso de la posición de las ruedas y otros elementos mecánicos, optimizando el espacio interno y mejorando las características dinámicas del vehículo. La integración de subbastidores en estos diseños ha permitido a los ingenieros lograr un equilibrio entre la ligereza de la estructura principal y la robustez necesaria para los componentes mecánicos.
Historia del subbastidor en la ingeniería automotriz
La integración del subbastidor en la ingeniería automotriz marcó una evolución significativa en el diseño de vehículos, permitiendo una mayor flexibilidad estructural y un mejor aislamiento de componentes mecánicos dentro de carrocerías monocasco. Este componente se convirtió en una solución clave para optimizar el peso, la rigidez y la comodidad del conductor al separar las vibraciones del motor y la suspensión de la estructura principal del vehículo.
Aplicaciones pioneras en el diseño clásico
El uso temprano de subbastidores permitió a los ingenieros refinar el control de las ruedas y la disposición del motor en espacios reducidos. Un ejemplo destacado es el Mini de 1959, que empleó subbastidores para lograr un control preciso de las ruedas dentro de su innovador diseño monocasco. Esta aplicación demostró cómo los subbastidores podían maximizar la eficiencia del espacio interior mientras mantenían la integridad estructural necesaria para el rendimiento del vehículo.
Posteriormente, el Jaguar E-Type de 1961 utilizó un subbastidor tubular tipo malla espacial. Este diseño aportó una combinación única de ligereza y resistencia, características esenciales para un automóvil deportivo que buscaba equilibrar la potencia del motor con la agilidad de la suspensión. La elección de una estructura de malla espacial reflejó la tendencia de la época hacia soluciones estructurales más sofisticadas que permitieran una distribución óptima de las cargas mecánicas.
Evolución en las plataformas de General Motors
General Motors adoptó ampliamente los subbastidores en varias de sus plataformas clave, incluyendo las plataformas X, F y M, entre las décadas de 1960 y 2005. Esta adopción permitió a la marca estandarizar componentes y mejorar la modularidad en el diseño de sus vehículos. Las plataformas X, F y M se beneficiaron de la capacidad de los subbastidores para alojar diferentes configuraciones de motores y sistemas de suspensión, facilitando la producción en serie y la actualización tecnológica a lo largo de varios años.
| Año | Modelo o Plataforma | Característica del Subbastidor |
|---|---|---|
| 1959 | Mini | Control preciso de ruedas en diseño monocasco |
| 1961 | Jaguar E-Type | Subbastidor tubular tipo malla espacial |
| 1960-2005 | General Motors (Plataformas X, F, M) | Uso extensivo para modularidad y aislamiento de componentes |
Estos ejemplos históricos ilustran cómo el subbastidor se consolidó como un elemento esencial en la ingeniería automotriz, adaptándose a las necesidades cambiantes de los vehículos y contribuyendo al desarrollo de diseños más eficientes y funcionales.
¿Cuáles son las características técnicas de un subbastidor?
Los subbastidores cumplen funciones estructurales críticas en la ingeniería de vehículos, diseñados para optimizar la distribución de cargas y mejorar el confort de marcha a través del aislamiento de vibraciones. Al actuar como una estructura localizada dentro de un chasis o carrocería monocasco más grande, estos componentes permiten alojar elementos mecánicos específicos, como el motor, el tren motriz o la suspensión, de manera independiente al resto de la carrocería. Esta separación estructural facilita el mantenimiento y la modularidad del diseño del vehículo.
Tipos de subestructura
La configuración de un subbastidor varía según la distribución de las cargas y la disposición de los componentes mecánicos. Existen tres tipos básicos de subestructura utilizados en la industria automotriz y aeronáutica. El primer tipo es el subbastidor de eje simple, que se utiliza principalmente para soportar la suspensión trasera o delantera en configuraciones donde el motor ocupa un espacio diferente. Este diseño es común en vehículos con tracción trasera, donde el eje motriz requiere un soporte rígido pero independiente de la carrocería principal.
El segundo tipo es el subbastidor perimetral con motor, diseñado para alojar el bloque motor y la transmisión en una unidad compacta. Esta configuración es típica en vehículos con tracción delantera, donde el subbastidor forma un marco alrededor del motor, permitiendo una mejor distribución de las masas y una conexión directa con los brazos de la suspensión. Este diseño facilita el acceso al motor y mejora la rigidez torsional de la parte delantera del vehículo.
El tercer tipo es el subbastidor perimetral completo, que rodea tanto el motor como los componentes de la suspensión en un marco continuo. Este tipo de subbastidor ofrece una mayor rigidez estructural y es común en vehículos deportivos o de alto rendimiento, donde la precisión del control de las ruedas es fundamental. La configuración perimetral completa permite una distribución más uniforme de las cargas y una mejor aislamiento de las vibraciones generadas por el motor y la transmisión.
Conexión y aislamiento de vibraciones
La unión del subbastidor al chasis principal se realiza mediante tornillos y/o soldaduras, dependiendo de la necesidad de modularidad y la magnitud de las cargas. Cuando el subbastidor está atornillado, a menudo se equipa con apoyos elestoméricos o resortes para amortiguar las vibraciones transmitidas desde los componentes mecánicos hacia la carrocería. Estos apoyos, compuestos por goma y metal, absorben las vibraciones de alta frecuencia generadas por el motor y la suspensión, mejorando el confort acústico y la estabilidad del vehículo.
Materiales de construcción
La selección de materiales para la fabricación de subbastidores es crucial para equilibrar la rigidez, el peso y el costo. El acero prensado es uno de los materiales más comunes, utilizado por su alta resistencia y facilidad de fabricación mediante procesos de estampado. Los subbastidores de acero prensado son típicos en vehículos de gama media y alta, donde la rigidez estructural es prioritaria. Por otro lado, los tubos hidroconformados han ganado popularidad en diseños más modernos, ofreciendo una relación peso-resistencia superior. Estos tubos se forman mediante presión de agua en moldes, permitiendo perfiles complejos que optimizan la distribución de las cargas y reducen el peso total del subbastidor.
La evolución de los materiales y las técnicas de fabricación ha permitido el desarrollo de subbastidores más ligeros y rígidos, contribuyendo a la mejora del rendimiento dinámico y la eficiencia energética de los vehículos. La elección entre acero prensado y tubos hidroconformados depende de las exigencias específicas del diseño, como la necesidad de reducir el peso en vehículos deportivos o la necesidad de mayor rigidez en vehículos de carga.
¿Qué problemas de alineación presentan los subbastidores?
La alineación precisa de los subbastidores es un factor crítico para el rendimiento mecánico y la durabilidad de los vehículos, especialmente en aplicaciones de alto rendimiento donde la geometría de la suspensión debe mantenerse constante. Uno de los problemas más comunes que afectan a estos componentes estructurales es la desalineación provocada por la holgura en los pernos de montaje. Aunque los subbastidores suelen fijarse al chasis o a la carrocería monocasco mediante tornillos y soldaduras, la vibración continua y las cargas cíclicas pueden provocar que los pernos se aflojen ligeramente con el tiempo.
Cuando los subbastidores están equipados con apoyos elestoméricos o resortes para amortiguar las vibraciones, como es habitual en muchos diseños, la precisión del ajuste mecánico se vuelve aún más compleja. La holgura en los puntos de fijación puede alterar la posición relativa de los elementos alojados, como el motor, el tren motriz o los brazos de la suspensión. Esta alteración puede traducirse en una pérdida de precisión en la dirección, un desgaste irregular de los neumáticos y una reducción en la eficiencia de la transmisión de fuerza. En vehículos con diseños históricos, como el Mini de 1959, que utilizó subbastidores para el control preciso de ruedas, o el Jaguar E-Type de 1961 con su subbastidor tubular tipo malla espacial, la integridad de estos puntos de unión es esencial para mantener las características de manejo originales.
Soluciones técnicas de ajuste
Para abordar el problema de la desalineación por holgura en los pernos, diversas empresas especializadas han desarrollado sistemas de ajuste que permiten corregir la posición del subbastidor sin necesidad de una intervención estructural mayor. En Estados Unidos, empresas como TyrolSport han implementado soluciones que permiten un ajuste fino de la posición del subbastidor, asegurando que los componentes mecánicos permanezcan alineados según las especificaciones del fabricante o las necesidades específicas del vehículo modificado.
En Japón, Spoon Sports ha desarrollado enfoques similares para optimizar el rendimiento de los subbastidores en vehículos de alta gama. Estas soluciones suelen incluir mecanismos de bloqueo ajustables que reducen la holgura entre los pernos de montaje y las ranuras o agujeros del subbastidor. Al minimizar esta holgura, se garantiza que la posición del subbastidor se mantenga estable bajo las cargas dinámicas típicas de la conducción, mejorando así la precisión del tren de rodaje y la respuesta del vehículo.
Estas correcciones son particularmente relevantes en plataformas que han utilizado subbastidores extensamente, como las plataformas X, F y M de General Motors entre las décadas de 1960 y 2005. En estos casos, la capacidad de ajustar la alineación del subbastidor permite a los ingenieros y mecánicos compensar las imperfecciones de fabricación o el desgaste natural de los componentes, manteniendo el vehículo en un estado óptimo de rendimiento y seguridad.
Diferencias entre bastidor principal y subbastidor
La distinción técnica entre el bastidor principal y el subbastidor radica en la jerarquía estructural y la distribución de cargas dentro del vehículo. El chasis o carrocería monocasco actúa como la estructura primaria, encargada de soportar las cargas globales estáticas y dinámicas que afectan a la integridad del conjunto. En cambio, el subbastidor, definido como un componente estructural que aloja elementos mecánicos en vehículos como automóviles o aeronaves, funciona como una unidad secundaria localizada.
Función del bastidor principal
El bastidor principal o carrocería monocasco más grande constituye el esqueleto fundamental del vehículo. Su rol es proporcionar la rigidez torsional necesaria para resistir las fuerzas externas y mantener la forma general bajo estrés. Las cargas que soporta incluyen el peso propio de los componentes internos, la carga útil (pasajeros y equipaje) y las fuerzas aerodinámicas. Además, absorbe las cargas dinámicas generadas por el movimiento, como las fuerzas de inercia durante la aceleración y frenado, y las cargas de flexión y torsión transmitidas desde el tren de rodaje hacia la carrocería. Esta estructura global asegura que las deformaciones sean mínimas y predecibles, garantizando la durabilidad y la seguridad estructural del vehículo en su conjunto.
Función del subbastidor
El subbastidor utiliza una estructura separada y localizada dentro de ese chasis o carrocería monocasco más grande. Su objetivo específico es alojar ciertos componentes, como el motor, el tren motriz o la suspensión. Al concentrar estos elementos en una unidad distinta, el subbastidor permite un control preciso de las ruedas y una mejor gestión de las vibraciones y ruidos procedentes de los órganos mecánicos. Normalmente, está unido al bastidor del vehículo mediante tornillos y/o soldaduras. Cuando está atornillado, a veces está equipado con apoyos elestoméricos o resortes para amortiguar las vibraciones, aislando así la cabina de los movimientos del motor o la suspensión. Esta separación facilita el mantenimiento, ya que el subbastidor puede a menudo desmontarse con mayor facilidad que si los componentes estuvieran sujetos directamente a la carrocería principal.
Comparativa de integración
Mientras que el bastidor principal define la geometría global y la resistencia estructural del vehículo, el subbastidor optimiza la disposición de los componentes mecánicos. La integración del subbastidor permite modularizar el diseño, como se observó en el Mini de 1959, que utilizó subbastidores para el control preciso de ruedas en un diseño monocasco. Esta arquitectura permite que las cargas locales generadas por el motor o la suspensión se transmitan de manera controlada hacia la estructura principal, evitando la fatiga prematura de la carrocería y mejorando el confort acústico y vibratorio. La elección entre soldadura o atornillado depende de la necesidad de rigidez o de la facilidad de acceso para el mantenimiento de los componentes alojados.
Ejemplos prácticos de aplicación
La aplicación práctica del subbastidor ha sido fundamental para optimizar la distribución de pesos y el aislamiento acústico en la ingeniería automotriz. En los vehículos de chasis monocasco, esta pieza permite concentrar la complejidad mecánica en zonas específicas, facilitando el montaje y el mantenimiento sin comprometer la rigidez global de la carrocería.
Plataformas de General Motors
General Motors implementó extensamente el uso de subbastidores en varias de sus plataformas clave durante el siglo XX. En la plataforma GM X, introducida en 1962, el subbastidor permitió una configuración más flexible de la suspensión delantera, mejorando la respuesta direccional de los vehículos compactos. La plataforma GM F, utilizada entre 1967 y 1981, empleó subbastidores para alojar el motor y la transmisión, lo que facilitó la estandarización de componentes entre diferentes modelos de tamaño mediano.
En las furgonetas de las plataformas GM M y L, como el Chevrolet Astro y el Oldsmobile Safari, el subbastidor jugó un papel crítico en el aislamiento del habitáculo. Al montar el motor y la transmisión sobre un subbastidor independiente, conectado a la carrocería mediante apoyos elestoméricos, se lograba reducir significativamente la transmisión de vibraciones y ruidos hacia la cabina de pasajeros. Esta configuración era especialmente importante en vehículos comerciales y de pasajeros que compartían la misma base estructural.
Casos de estudio específicos
El AMC Pacer representó un caso particular de aplicación de subbastidores. Este vehículo, conocido por su anchura inusual para su época, utilizó un subbastidor delantero complejo para gestionar la disposición de las ruedas y los componentes de la suspensión, permitiendo mantener una línea de techo baja a pesar de la altura necesaria para la visibilidad y el espacio interior.
Estos ejemplos demuestran cómo el subbastidor no es solo un soporte estructural, sino una herramienta de diseño que influye directamente en la experiencia de conducción, el confort acústico y la eficiencia del ensamblaje en línea de producción. La elección de materiales y métodos de unión, ya sea por soldadura o por tornillos con apoyos elásticos, depende de los requisitos específicos de cada modelo y su posición en el mercado.
Ejercicios resueltos
Los siguientes ejercicios prácticos ilustran la aplicación de los conceptos estructurales descritos en la definición técnica de subbastidor. Estos casos permiten diferenciar entre la integración en un chasis monocasco y la ubicación de componentes mecánicos mediante estructuras auxiliares.
Ejercicio 1: Identificación de componentes en diseño monocasco
Planteamiento: Se presenta un esquema de un automóvil con carrocería monocasco. Se observa que el motor no está atornillado directamente a las láminas de acero de la carrocería, sino que descansa sobre una estructura separada unida mediante cuatro puntos de fijación. Se solicita identificar el componente y su función según la definición técnica.
Resolución paso a paso:
- Análisis de la estructura base: El vehículo posee un chasis monocasco, lo que significa que la carrocería soporta gran parte de las cargas estructurales.
- Identificación del componente: La estructura separada y localizada que aloja al motor cumple con la definición de subbastidor o bastidor auxiliar.
- Función: Según la información técnica, este componente sirve para alojar ciertos componentes, como el motor, dentro del chasis más grande.
- Método de unión: Al estar unido mediante puntos de fijación (tornillos), es probable que esté equipado con apoyos elestoméricos o resortes para amortiguar las vibraciones transmitidas a la carrocería.
Conclusión: El componente es un subbastidor del motor, diseñado para aislar las vibraciones mecánicas en un diseño monocasco.
Ejercicio 2: Clasificación de tipos de subbastidor históricos
Planteamiento: Se deben clasificar dos ejemplos históricos según el tipo de estructura del subbastidor utilizado, basándose en los datos verificados proporcionados.
Datos:
- Vehículo A: Mini de 1959.
- Vehículo B: Jaguar E-Type de 1961.
- Análisis del Vehículo A: El Mini de 1959 utilizó subbastidores para el control preciso de ruedas en un diseño monocasco. Esto indica un enfoque en la suspensión y la precisión geométrica dentro de una estructura ligera.
- Análisis del Vehículo B: El Jaguar E-Type de 1961 empleó un subbastidor tubular tipo malla espacial. Esta descripción técnica identifica una estructura específica basada en tubos interconectados para mayor rigidez.
Conclusión: El Mini representa el uso de subbastidores para control de suspensión en monocasco, mientras que el Jaguar E-Type ejemplifica la aplicación de una estructura tubular tipo malla espacial como subbastidor.
Ejercicio 3: Aplicación en plataformas de automóvil
Planteamiento: Determinar si el uso de subbastidores es exclusivo de modelos específicos o si se extendió a plataformas de producción masiva, utilizando los datos de General Motors.
- Revisión de datos históricos: General Motors utilizó subbastidores en las plataformas X, F y M.
- Rango temporal: Esta aplicación se extendió entre las décadas de 1960 y 2005.
- Inferencia: El uso en múltiples plataformas (X, F y M) durante más de cuatro décadas demuestra que el subbastidor es un componente estructural estándar para alojar elementos mecánicos, no una solución aislada.
Conclusión: Los subbastidores son componentes versátiles aplicados en diversas plataformas de automóvil para alojar el motor, el tren motriz o la suspensión, como se evidencia en la larga historia de su uso en General Motors.
