Superficie desarrollable es un concepto fundamental en geometría diferencial que describe una superficie que puede ser extendida sobre un plano sin sufrir distorsiones métricas significativas, es decir, sin estirar ni encoger la superficie. Estas superficies son esenciales en campos como la cartografía, la arquitectura y la ingeniería, ya que permiten representar formas tridimensionales en dos dimensiones manteniendo la proporcionalidad de las distancias y los ángulos.
La propiedad clave de las superficies desarrollables es que su curvatura gaussiana es nula en cada punto. Esto significa que, aunque la superficie pueda parecer curva en el espacio tridimensional, localmente es equivalente a un plano. Ejemplos comunes incluyen cilindros, conos y superficies tangentes a una curva, lo que las hace ideales para aplicaciones prácticas como el diseño de tejados, la fabricación de recipientes y la creación de mapas.
Definición y concepto
Las superficies desarrollables constituyen un caso especial dentro de la familia de las superficies regladas. Estas figuras geométricas poseen la propiedad fundamental de poder ser transformadas en un fragmento de plano mediante deformaciones que no alteran las distancias entre sus puntos. Esta capacidad de transformación implica que existe una isometría entre la superficie desarrollable y una región plana, lo que permite "desarrollar" o desplegar la superficie sobre un plano sin necesidad de estirar, comprimir o arrugar el material que la compone.
Condición de curvatura nula
Desde una perspectiva matemática rigurosa, el criterio necesario y suficiente para que una superficie sea considerada localmente desarrollable es que su curvatura gaussiana sea nula. Este resultado está directamente vinculado al theorema egregium de Gauss, que establece que la curvatura gaussiana es una propiedad intrínseca de la superficie. Cuando esta curvatura es cero en todos los puntos de la superficie, se garantiza que las isometrías locales existen, permitiendo que la superficie se mapee isométricamente sobre el plano euclidiano.
Ejemplos geométricos
Los ejemplos clásicos de superficies desarrollables incluyen el plano, el cilindro y el cono. Estas tres figuras comparten la característica de tener curvatura gaussiana nula en todos sus puntos regulares. Por el contrario, existen superficies que, aunque puedan parecer similares, no cumplen con esta condición. El hiperboloide es un ejemplo destacado de superficie no desarrollable, ya que su curvatura gaussiana no es nula, lo que impide que pueda ser transformada isométricamente en un plano sin distorsión métrica.
¿Qué condición matemática define una superficie desarrollable?
La definición rigurosa de una superficie desarrollable se fundamenta en conceptos de geometría diferencial, específicamente en el comportamiento de la curvatura y las transformaciones isométricas. Una superficie se considera desarrollable cuando puede ser transformada en un fragmento de plano mediante deformaciones que preservan las distancias entre los puntos de la superficie. Esta propiedad implica la existencia de una isometría entre la superficie en cuestión y una región plana, lo que permite "desplegar" la superficie sobre un plano sin estirar ni comprimir su material, solo doblándolo.
La condición de curvatura gaussiana nula
El criterio matemático fundamental que distingue a las superficies desarrollables es el valor de su curvatura gaussiana. Para que una superficie sea localmente desarrollable, es necesario y suficiente que su curvatura gaussiana sea nula en todos los puntos de la superficie. Esta condición es directa y poderosa: si la curvatura gaussiana es cero, la superficie puede ser mapeada isométricamente a un plano localmente.
Esta relación está intrínsecamente ligada al Theorema Egregium de Gauss. Este teorema establece que la curvatura gaussiana es una propiedad intrínseca de la superficie, lo que significa que depende únicamente de las distancias medidas dentro de la superficie misma, y no de cómo está incrustada en el espacio tridimensional circundante. Por lo tanto, si una superficie tiene curvatura gaussiana nula, su geometría interna es idéntica a la de un plano, permitiendo la transformación isométrica sin distorsión métrica.
Isometrías locales y globales
Es importante distinguir entre la desarrollabilidad local y global. Una superficie es localmente desarrollable si existen isometrías locales que mapean pequeñas regiones de la superficie a regiones del plano. La condición de curvatura gaussiana nula garantiza esta propiedad local. Sin embargo, la desarrollabilidad global puede verse afectada por la topología de la superficie. Por ejemplo, un cilindro es localmente desarrollable (su curvatura gaussiana es cero) y puede desplegarse en un rectángulo, pero un cono requiere un corte para desplegarse completamente en un sector circular sin superposición o huecos, dependiendo de su ángulo vértice.
Las superficies desarrollables son casos especiales de superficies regladas, es decir, superficies generadas por el movimiento de una recta. No todas las superficies regladas son desarrollables, pero todas las superficies desarrollables son regladas. En contraste, superficies como el hiperboloide de una hoja son superficies regladas pero no desarrollables, ya que su curvatura gaussiana no es nula en todos los puntos.
Ejemplos geométricos y contraejemplos
La clasificación de las superficies desarrollables se ilustra claramente a través de ejemplos geométricos fundamentales. El plano, el cilindro y el cono constituyen los arquetipos clásicos de este tipo de superficies. Estas figuras comparten la propiedad esencial de poder ser transformadas en un fragmento de plano mediante isometrías, es decir, deformaciones que preservan las distancias entre los puntos de la superficie. Esta característica las distingue dentro del conjunto más amplio de las superficies regladas.
Superficies clásicas desarrollables
El plano es el caso más sencillo, donde la curvatura gaussiana es nula en todos sus puntos y la isometría con el plano es trivial. El cilindro y el cono son superficies regladas que pueden "desplegarse" sobre un plano sin estiramiento ni compresión significativa de su métrica intrínseca. En el caso del cilindro, esta propiedad permite que una lámina plana se enrolle para formar la superficie sin alterar las distancias a lo largo de las líneas generatrices. De manera similar, el cono puede desarrollarse en un sector circular del plano, manteniendo la nula curvatura gaussiana requerida por el teorema egregium de Gauss para que la superficie sea localmente desarrollable.
Contraste con superficies no desarrollables
Para comprender las limitaciones de la desarrollabilidad, es útil contrastar estos ejemplos con superficies que, aunque sean regladas, no cumplen con la condición de curvatura nula. El hiperboloide es un ejemplo destacado de superficie no desarrollable. A diferencia del cilindro o el cono, el hiperboloide posee una curvatura gaussiana que no es nula en todos sus puntos, lo que impide que pueda ser transformada isométricamente en un fragmento de plano sin distorsión métrica. Esta distinción es fundamental en geometría diferencial para clasificar las propiedades intrínsecas de las superficies.
| Superficie | Tipo | Desarrollable | Curvatura Gaussiana |
|---|---|---|---|
| Plano | Reglada | Sí | Nula |
| Cilindro | Reglada | Sí | Nula |
| Cono | Reglada | Sí | Nula |
| Hiperboloide | Reglada | No | No nula |
Interpretación física y construcción práctica
La interpretación física de las superficies desarrollables se fundamenta en la posibilidad de materializar estas figuras geométricas mediante materiales flexibles pero inextensibles, como una hoja de papel. Esta analogía práctica ilustra el concepto matemático de isometría: la superficie puede deformarse hasta convertirse en un fragmento de plano sin que se produzca ninguna alteración en las distancias entre sus puntos. En términos coloquiales, esto significa que es posible construir la superficie con un trozo de papel sin necesidad de arrugarlo ni estirarlo significativamente.
Construcción con papel y ejemplos geométricos
El cilindro representa el ejemplo más accesible de superficie desarrollable. Al tomar una banda rectangular de papel y unirla por los bordes opuestos, se obtiene una superficie cuya geometría conserva las propiedades métricas del plano original. Las líneas rectas en el papel se transforman en generatrices rectas en el cilindro, manteniendo su longitud y la ortogonalidad entre ellas. Esta construcción demuestra visualmente que la curvatura gaussiana es nula en cada punto, ya que la superficie puede "desplegarse" completamente sobre una mesa plana sin crear pliegues adicionales ni huecos.
Otro caso ilustrativo es la banda de Möbius, una superficie con una sola cara y un solo borde. Aunque topológicamente difiere del cilindro por su orientación no orientable, la banda de Möbius sigue siendo una superficie desarrollable localmente. Si se construye con una tira de papel girando una de las extremidades 180 grados antes de unirlas, se observa que la superficie mantiene la propiedad de tener curvatura gaussiana nula en cada punto. Sin embargo, al intentar desplegar la banda de Möbius completa sobre un plano sin cortes, surge una singularidad en el centro, lo que refleja la complejidad de las isometrías globales frente a las locales.
Limitaciones físicas y la condición de nulidad
La condición necesaria y suficiente para que una superficie sea desarrollable es que su curvatura gaussiana sea nula, conforme al teorema egregium de Gauss. Esto implica que, físicamente, cualquier intento de forzar una superficie con curvatura no nula (como una esfera o un hiperboloide) a adoptar la forma de un plano resultará en arrugas o tensiones. Por el contrario, las superficies desarrollables como el cono o el cilindro pueden manipularse libremente sin generar estas imperfecciones, siempre que no se introduzcan fuerzas externas que superen la rigidez del material. Esta propiedad es fundamental en campos como la arquitectura y el diseño industrial, donde la eficiencia en el uso de materiales planos es crucial.
Relación con otras superficies regladas
Las superficies desarrollables constituyen un subconjunto específico dentro de la categoría más amplia de superficies regladas. Mientras que toda superficie desarrollable es, por definición, una superficie reglada, la inversa no siempre se cumple. Esta distinción es fundamental en la geometría diferencial, ya que no todas las superficies generadas por el movimiento de una línea recta pueden ser aplanadas sin distorsión métrica. La propiedad que separa a las superficies desarrollables del resto de las superficies regladas es estrictamente la nulidad de su curvatura gaussiana.
La condición de curvatura nula como diferenciador
Para que una superficie reglada sea considerada desarrollable, debe existir una isometría entre dicha superficie y un fragmento del plano. Esto implica que las distancias entre los puntos de la superficie se mantienen inalteradas durante la transformación hacia el plano. Según el theorema egregium de Gauss, la condición necesaria y suficiente para que esto ocurra es que la curvatura gaussiana sea nula en todos los puntos de la superficie. Esta propiedad geométrica es lo que permite que estas superficies sean transformables en un plano mediante deformaciones que no alteran las distancias entre sus puntos.
En contraste, otras superficies regladas que no cumplen con esta condición de curvatura nula no pueden ser desarrolladas en un plano sin sufrir estiramientos o compresiones. A pesar de estar generada por líneas rectas, su curvatura gaussiana no es nula, lo que impide que exista una isometría con un fragmento de plano. Por lo tanto, aunque el hiperboloide comparte la característica de ser una superficie reglada, se sitúa fuera de la categoría de superficies desarrollables debido a esta diferencia fundamental en su comportamiento geométrico.
Clasificación y ejemplos geométricos
Estas tres superficies comparten la propiedad de tener una curvatura gaussiana nula, lo que permite que sean desplegadas en un plano sin distorsión. Esta característica las hace particularmente útiles en diversas aplicaciones geométricas y de ingeniería, donde la capacidad de transformar una superficie tridimensional en un plano es esencial para el diseño y la fabricación.
La distinción entre superficies desarrollables y otras superficies regladas no es solo teórica, sino que tiene implicaciones prácticas significativas. En la arquitectura, el diseño de estructuras y la cartografía, la capacidad de desarrollar una superficie en un plano facilita el cálculo de áreas, la proyección de formas y la fabricación de componentes. Por el contrario, las superficies regladas no desarrollables requieren métodos más complejos para su representación y manipulación, ya que no pueden ser aplanadas sin alterar sus propiedades métricas fundamentales.
Ejercicios resueltos
Ejercicio 1: Verificación de la desarrollabilidad del cilindro circular
Se analiza si una superficie cilíndrica es desarrollable aplicando la condición de que su curvatura gaussiana debe ser nula. Un cilindro circular recto puede parametrizarse mediante coordenadas angulares y lineales. En esta geometría, una de las direcciones principales de curvatura corresponde a la sección transversal circular, mientras que la otra dirección, paralela al eje del cilindro, es una línea recta generatriz.
La curvatura en la dirección de la generatriz es cero, ya que no hay flexión en ese eje. La curvatura gaussiana se define como el producto de las dos curvaturas principales. Dado que uno de los factores es cero, el resultado del producto es necesariamente cero. Por lo tanto, la curvatura gaussiana es nula en todos los puntos de la superficie. Según el teorema egregium de Gauss, esta nulidad implica que existe una isometría entre el cilindro y un fragmento de plano, confirmando que es una superficie desarrollable.
Ejercicio 2: Análisis del cono recto
Se determina si un cono recto cumple con las condiciones para ser clasificado como superficie desarrollable. Al igual que el cilindro, el cono es una superficie reglada generada por una línea recta que pasa por un punto fijo (vértice) y una curva base. En cualquier punto del cono (excluyendo el vértice), una de las curvaturas principales es cero, correspondiente a la dirección de la generatriz recta.
La otra curvatura principal es distinta de cero, dependiente del ángulo del cono y la distancia al vértice. Sin embargo, al calcular la curvatura gaussiana como el producto de ambas curvaturas principales, el resultado es cero debido al factor nulo de la generatriz. Esta condición de curvatura gaussiana nula es necesaria y suficiente para la desarrollabilidad local. Así, el cono puede ser "desplegado" en un plano sin alterar las distancias métricas intrínsecas, formando un sector circular.
Ejercicio 3: El hiperboloide de una hoja como contraparte no desarrollable
Se evalúa si el hiperboloide de una hoja es una superficie desarrollable. Para verificar esto, se examina su curvatura gaussiana. A diferencia del cilindro y el cono, el hiperboloide de una hoja es una superficie reglada doble donde ninguna de las dos familias de generatrices es una línea recta en el sentido de tener curvatura principal nula en ambas direcciones simultáneamente en la misma forma que las superficies desarrollables simples.
En el hiperboloide, ambas curvaturas principales son generalmente no nulas y de signos opuestos (curvatura negativa) en la mayoría de los puntos, lo que resulta en una curvatura gaussiana distinta de cero. Dado que la condición necesaria y suficiente para la desarrollabilidad es que la curvatura gaussiana sea nula, y el hiperboloide no cumple esta condición, se concluye que no existe una isometría global con un plano. Por tanto, no puede ser transformado en un fragmento plano sin alterar las distancias entre sus puntos, confirmando su clasificación como superficie no desarrollable.
Preguntas frecuentes
¿Qué es una superficie desarrollable?
Una superficie desarrollable es una superficie que puede ser extendida sobre un plano sin distorsionar las distancias ni los ángulos. Su curvatura gaussiana es nula en cada punto, lo que significa que localmente es equivalente a un plano.
¿Cuáles son ejemplos de superficies desarrollables?

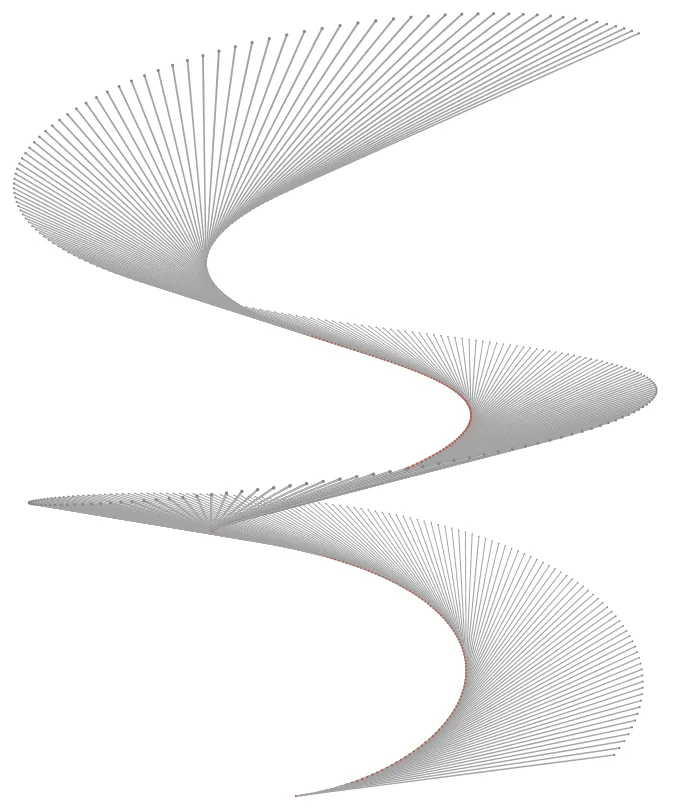

Ejemplos de superficies desarrollables incluyen cilindros, conos y superficies tangentes a una curva. Estas superficies son comunes en aplicaciones prácticas como el diseño de tejados y la fabricación de recipientes.
¿Qué condición matemática define una superficie desarrollable?
La condición matemática que define una superficie desarrollable es que su curvatura gaussiana es nula en cada punto.
¿Por qué son importantes las superficies desarrollables en la ingeniería?
Las superficies desarrollables son importantes en la ingeniería porque permiten representar formas tridimensionales en dos dimensiones sin distorsionar las distancias ni los ángulos. Esto es útil en el diseño de tejados, la fabricación de recipientes y la creación de mapas.
¿Cómo se construyen las superficies desarrollables en la práctica?
Las superficies desarrollables se construyen en la práctica utilizando técnicas geométricas y matemáticas que aseguran que la curvatura gaussiana sea nula en cada punto. Esto puede lograrse mediante el uso de cilindros, conos y superficies tangentes a una curva.
Resumen
Las superficies desarrollables son superficies que pueden ser extendidas sobre un plano sin distorsionar las distancias ni los ángulos. Su propiedad clave es que su curvatura gaussiana es nula en cada punto, lo que las hace esenciales en campos como la cartografía, la arquitectura y la ingeniería.
La condición matemática que las define es que su curvatura gaussiana es nula en cada punto, lo que permite representar formas tridimensionales en dos dimensiones sin distorsión.
