Definición y concepto

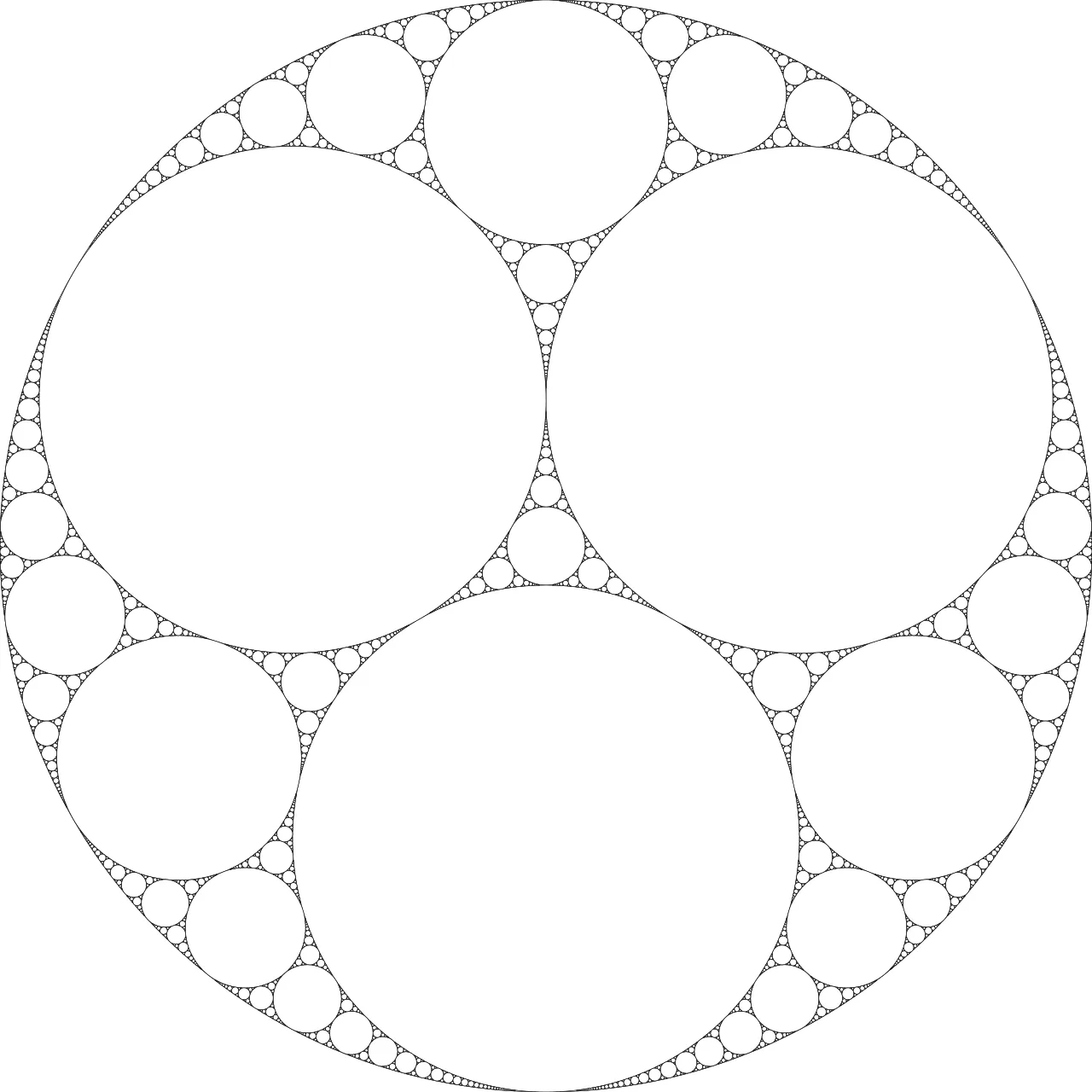

El tamiz de Apolonio, también conocido en la literatura matemática como empaquetado de Leibniz o empaquetado apoloniano, es un objeto geométrico fundamental dentro del estudio de los fractales. Se define como un conjunto generado por circunferencias mutuamente tangentes que se encuentran densamente empaquetadas dentro de una circunferencia circunscrita. Esta configuración crea una estructura compleja donde cada hueco entre tres círculos tangentes es llenado por un cuarto círculo, repitiéndose el proceso infinitamente hacia el interior del conjunto. La naturaleza de este objeto lo clasifica como un fractal autosemejante, lo que significa que al ampliar cualquier región del conjunto, se observan patrones similares a los del todo, revelando una complejidad detallada que persiste a diferentes escalas de observación.
Origen del nombre y contexto histórico
Aunque el nombre del fractal rinde homenaje al matemático griego Apolonio de Perga, quien vivió en el siglo III a. C., la primera descripción detallada de este tamiz corresponde al matemático alemán Gottfried Leibniz. Fue Leibniz quien describió por primera vez el tamiz de Apolonio en el siglo XVII, estableciendo las bases de lo que más tarde se convertiría en un ejemplo clásico de geometría fractal. Esta discrepancia entre el nombre común y el descubridor histórico es un detalle importante para comprender la evolución de la geometría, donde las obras de los antiguos a menudo inspiran conceptos que no fueron plenamente formalizados hasta épocas posteriores. El tamiz de Apolonio se considera el precursor curvo del triángulo de Sierpinski, un famoso fractal del siglo XX, lo que resalta su importancia en la historia de las matemáticas y su papel como puente entre la geometría clásica y la teoría moderna de los fractales.
Propiedades geométricas y dimensión
Una de las características más notables del tamiz de Apolonio es su dimensión de Hausdorff, una medida que cuantifica la complejidad de un fractal. Aunque la dimensión exacta sigue siendo un objeto de estudio, se sabe que es aproximadamente 1.3057. Este valor es significativo porque sitúa al tamiz de Apolonio entre una curva regular o rectificable, que tiene una dimensión de 1, y un plano completo, que tiene una dimensión de 2. Esto indica que el tamiz ocupa más espacio que una línea simple pero menos que una superficie bidimensional completa, reflejando su naturaleza intermedia y compleja. La estructura del tamiz permite que las circunferencias se dispongan de manera que maximicen la densidad del empaquetamiento, creando un patrón visualmente atractivo y matemáticamente rico que ha sido estudiado en diversos campos de la geometría.
Historia y contexto matemático
C. Sin embargo, la atribución onomástica no implica necesariamente que Apolonio fuera el primer observador directo de la estructura fractal completa. A pesar de su denominación clásica, fue el matemático alemán Gottfried Leibniz quien describió por primera vez el tamiz de Apolonio ya en el siglo XVII. Esta descripción inicial por parte de Leibniz establece un hito fundamental en la historia de la geometría, situando al tamiz como un precursor curvo del triángulo de Sierpinski, el cual no llegaría a consolidarse como concepto distintivo hasta el siglo XX. La obra de Leibniz reveló las propiedades de densidad y tangencia mutua de las circunferencias que definen esta figura geométrica.
Contribuciones posteriores y clarificación teórica
Tras la descripción inicial de Leibniz, el estudio del tamiz experimentó un renovado interés a finales del siglo XIX. En este periodo, los trabajos de A. Larmor en 1891 y R. Lachlan en 1893 fueron cruciales para la clarificación de las propiedades de las circunferencias tangentes. Estos investigadores aportaron rigor analítico a la comprensión de cómo los conjuntos de circunferencias se organizan dentro de una circunscrita, sentando las bases para el análisis posterior de la estructura como un fractal autosemejante. Sus contribuciones ayudaron a distinguir las características específicas del empaquetado apoloniano frente a otras configuraciones geométricas de la época.
La evolución histórica del concepto demuestra cómo una figura nombrada en honor a un antiguo geómetra pudo permanecer como una curiosidad geométrica hasta que las herramientas analíticas de los siglos XVII y XIX permitieron su caracterización precisa. La conexión establecida entre la obra de Leibniz y las aclaraciones de Larmor y Lachlan ilustra la naturaleza acumulativa del descubrimiento matemático en la teoría de los fractales y la geometría de las circunferencias mutuamente tangentes.
¿Cómo se construye el tamiz de Apolonio paso a paso?
| Propiedad | Valor |
|---|---|
| Concepto | Tamiz de Apolonio |
| Tipo | Fractal geométrico |
| Dimensión de Hausdorff | Aprox. 1.3057 |
| Primer descripción | Gottfried Leibniz (siglo XVII) |
| Nombre honorífico | Apolonio de Perga (siglo III a. C.) |
Construcción geométrica del tamiz de Apolonio
El tamiz de Apolonio se genera mediante un procedimiento recursivo basado en la tangencia mutua de circunferencias. Este proceso crea una estructura fractal autosemejante donde los círculos se disponen densamente dentro de una región acotada. La construcción comienza con una configuración inicial específica que permite la iteración infinita de nuevas circunferencias.
Configuración inicial y primeros pasos
El procedimiento inicia con tres circunferencias, denominadas A, B y C, que son mutuamente tangentes entre sí. Estas tres circunferencias definen dos regiones abiertas acotadas por arcos circulares. En cada una de estas regiones, se inscribe una nueva circunferencia que es tangente a las tres originales. Estas dos nuevas circunferencias se denominan D y E, conocidas como círculos de Apolonio.
La adición de los círculos D y E divide las regiones originales en nuevos espacios curvilíneos. En cada uno de estos nuevos espacios, se puede inscribir otra circunferencia tangente a tres de las circunferencias ya existentes. Este proceso genera los siguientes círculos, denominados F, G y H, continuando así la secuencia de llenado del espacio.
Proceso recursivo y crecimiento
La construcción sigue un patrón recursivo donde, en cada paso, se identifican las regiones limitadas por tres circunferencias mutuamente tangentes y se inscribe una nueva circunferencia en cada una. Este mecanismo asegura que cada nuevo círculo sea tangente exactamente a tres círculos preexistentes, manteniendo la propiedad de empaquetamiento denso.
El número de círculos aumenta en cada iteración del proceso. Aunque la fórmula exacta de crecimiento depende de la definición específica del paso iterativo, el proceso genera una sucesión infinita de circunferencias que llenan progresivamente el espacio dentro de la circunferencia circunscrita. Esta estructura resultante es el tamiz de Apolonio, un fractal con dimensión de Hausdorff aproximada de 1.3057, como se ha establecido en la literatura matemática.
Propiedades geométricas de la construcción
La construcción del tamiz de Apolonio presenta propiedades de simetría notables. Las transformaciones de Möbius permiten mapear cualquier dos tamices de Apolonio entre sí, lo que indica una profunda conexión con la geometría hiperbólica. Esta propiedad de invarianza bajo transformaciones de Möbius es fundamental para comprender la estructura global del fractal.
Además de la versión bidimensional descrita, existe una extensión tridimensional conocida como el empaquetamiento de esferas de Apolonio. En esta versión, las circunferencias son reemplazadas por esferas mutuamente tangentes, manteniendo la naturaleza fractal y el proceso de empaquetamiento recursivo característico del tamiz original.
Propiedades de simetría y variaciones geométricas
Simetrías geométricas y configuraciones iniciales
La estructura del tamiz de Apolonio presenta variaciones significativas en sus propiedades de simetría, las cuales dependen directamente de la configuración geométrica de los círculos generadores iniciales. Aunque el fractal se define por la densidad de circunferencias mutuamente tangentes, la disposición espacial de estas primeras circunferencias determina el grupo de simetría global del empaquetado resultante. La literatura matemática identifica principalmente dos casos de simetría distintivos, denominados D2 y D3, que surgen de las relaciones de radio entre los círculos primarios que inician la construcción recursiva.
En la configuración que genera la simetría D2, los círculos iniciales presentan una relación específica de radios que produce un eje de simetría doble. Esta disposición es característica de ciertos empaquetados donde la distribución de huecos sigue un patrón más lineal o elíptico. Por otro lado, la simetría D3 se asocia con configuraciones donde los tres círculos generadores tienen radios iguales o mantienen proporciones que permiten una rotación de 120 grados, generando una estructura más equilibrada y tridimensional en su proyección plana. Estas diferencias no son meramente estéticas; afectan la distribución de la dimensión de Hausdorff local y la densidad del empaquetamiento en regiones específicas del fractal.
| Tipo de Simetría | Configuración de Círculos Generadores | Característica Geométrica |
|---|---|---|
| D2 | Relación específica de radios desiguales | Eje de simetría doble, distribución elíptica |
| D3 | Radios iguales o proporcionales | Simetría rotacional de 120 grados, estructura equilibrada |
Además de estas variaciones de simetría, existen otras construcciones relacionadas que comparten principios de tangencia mutua. Los círculos de Ford, por ejemplo, representan un caso límite donde las circunferencias son tangentes a una recta base, ofreciendo una visión alternativa del empaquetamiento denso. De manera similar, las variaciones con rectas paralelas o círculos de igual radio permiten analizar cómo la curvatura constante o nula afecta la autosemejanza del conjunto. Estas variantes demuestran la versatilidad del concepto original descrito por Leibniz, mostrando que el tamiz de Apolonio no es una entidad estática, sino una familia de fractales unidos por la propiedad de la tangencia mutua y la densidad en su región circunscrita.
¿Qué relación tiene el tamiz de Apolonio con la geometría hiperbólica?
El tamiz de Apolonio mantiene una conexión profunda con la geometría hiperbólica, revelando que su estructura fractal no es meramente euclidiana, sino que emerge naturalmente al considerar las propiedades de isometría en el plano hiperbólico. Esta relación se establece a través del uso de transformaciones de Möbius, que actúan como las herramientas fundamentales para mapear y comparar diferentes configuraciones del tamiz. Las transformaciones de Möbius son biyecciones conformes del plano complejo extendido, y su capacidad para mapear cualquier dos tamices de Apolonio entre sí demuestra que, desde una perspectiva geométrica proyectiva, todos estos fractales comparten una estructura subyacente idéntica.
Isometrías y grupos kleinianos
En el contexto de la geometría hiperbólica, las isometrías del plano hiperbólico juegan un papel crucial para entender la congruencia de los tamices de Apolonio. El plano hiperbólico puede representarse mediante el disco de Poincaré o el semiplano superior de Poincaré, donde las geodésicas son arcos de circunferencias ortogonales al borde. En estas representaciones, las circunferencias mutuamente tangentes que forman el tamiz se comportan de manera análoga a los círculos de curvatura constante en el espacio hiperbólico.
Los grupos kleinianos, que son grupos discretos de isometrías del espacio hiperbólico, proporcionan el marco algebraico para describir la simetría del tamiz. Cada tamiz de Apolonio puede verse como el conjunto límite de un grupo kleiniano específico. Este grupo está generado por reflexiones en las circunferencias que forman la configuración inicial de cuatro circunferencias mutuamente tangentes. Las iteraciones infinitas de estas reflexiones generan la densidad de circunferencias características del fractal.
La conexión con los grupos kleinianos implica que la estructura del tamiz de Apolonio es invariante bajo las acciones de este grupo de simetrías. Esto significa que, aunque las escalas locales varían enormemente debido a la naturaleza autosemejante del fractal, la relación geométrica entre las circunferencias vecinas se mantiene constante a través de las isometrías hiperbólicas. Por lo tanto, todos los tamices de Apolonio son congruentes en el sentido de que pueden superponerse mediante una transformación adecuada del grupo kleiniano asociado.
Esta perspectiva hiperbólica explica por qué la dimensión de Hausdorff del tamiz, aproximadamente 1.3057, es un valor intermedio entre la dimensión de una curva regular (d = 1) y la de un plano (d = 2). La geometría hiperbólica permite cuantificar cómo el espacio se "abre" o "cierra" alrededor de los puntos de tangencia, influyendo directamente en la medida fractal del conjunto. Así, el tamiz de Apolonio no solo es un objeto de interés en la geometría euclidiana clásica, sino también un ejemplo paradigmático de cómo las estructuras fractales emergen de las simetrías fundamentales del espacio hiperbólico.
Empaquetamiento entero de círculos y curvaturas
El análisis geométrico del tamiz de Apolonio se fundamenta en el concepto de curvatura, definida matemáticamente como el inverso del radio de cada circunferencia constituyente. Esta definición permite transformar las relaciones espaciales entre los círculos en propiedades algebraicas precisas. En el contexto de este fractal, la curvatura no es una magnitud arbitraria; su comportamiento determina la densidad y la estructura del empaquetamiento. Cuando las curvaturas de los círculos generadores son números enteros, se habla de un empaquetamiento entero. Esta propiedad es fundamental para comprender la estructura discreta subyacente a la continuidad aparente del fractal.
Relaciones entre curvaturas y determinación geométrica
La disposición de los círculos en el tamiz sigue reglas estrictas derivadas de la tangencia mutua. Cuatro círculos mutuamente tangentes determinan una configuración básica que puede extenderse recursivamente. La relación entre las curvaturas de estos cuatro círculos establece las condiciones necesarias para que el empaquetamiento mantenga su integridad geométrica. Esta relación algebraica permite predecir la posición y el tamaño de los círculos subsiguientes en la secuencia fractal.
En un empaquetamiento entero, las curvaturas de los círculos forman una sucesión de números enteros que crecen a medida que los círculos se vuelven más pequeños. Esta propiedad de enteridad no es casual, sino que surge de la elección específica de los círculos iniciales. La selección de cuatro círculos con curvaturas enteras garantiza que todos los círculos generados en las etapas posteriores también tengan curvaturas enteras.
Simetrías y clasificaciones de empaquetamientos
Los empaquetamientos enteros de Apolonio exhiben distintas simetrías dependiendo de las curvaturas iniciales elegidas. Estas simetrías se clasifican comúnmente como C1, D1 y D2, reflejando diferentes grados de regularidad en la distribución espacial de los círculos. La simetría C1 corresponde a una disposición con menor regularidad, mientras que D1 y D2 representan configuraciones con simetrías más marcadas.
| Tipo de simetría | Descripción geométrica | Propiedades de las curvaturas |
|---|---|---|
| C1 | Simetría cíclica básica | Curvaturas enteras con relación simple |
| D1 | Simetría diédrica unidimensional | Curvaturas con simetría de reflexión |
| D2 | Simetría diédrica bidimensional | Curvaturas con doble eje de simetría |
La clasificación en C1, D1 y D2 permite a los investigadores categorizar los distintos tipos de empaquetamientos enteros según su estructura simétrica. Esta clasificación es útil para analizar las propiedades globales del fractal y sus relaciones con otras estructuras geométricas. Las simetrías no son meramente estéticas; tienen implicaciones profundas en la distribución de las curvaturas y en la dimensión fractal resultante.
Ejercicios resueltos
Ejercicio 1: Cálculo de la curvatura de la circunferencia inscrita
Se considera un sistema de tres circunferencias mutuamente tangentes con curvaturas enteras k1, k2 y k3. Según la teoría del empaquetamiento entero, estas curvaturas satisfacen la relación algebraica derivada del teorema de Descartes. Esta fórmula permite calcular la cuarta curvatura a partir de las tres conocidas.
La ecuación fundamental establece que la suma de los cuadrados de las cuatro curvaturas es igual a la mitad del cuadrado de su suma total. Esta relación se expresa mediante la siguiente identidad:
( k 1 + k 2 + k 3 + k 4 ) 2 = 2 ( k 1 2 + k 2 2 + k 3 2 + k 4 2 )El cálculo muestra que la cuarta curvatura puede tomar dos valores posibles, correspondientes a la circunferencia interna pequeña y a la circunferencia externa que las contiene. Este ejercicio ilustra cómo las propiedades de simetría y tangencia generan una secuencia de números enteros en el fractal.
Ejercicio 2: Identificación de ejes de simetría en configuraciones generatrices
El tamiz de Apolonio presenta una estructura autosemejante con múltiples ejes de simetría. En este ejercicio, se analiza una configuración básica formada por tres círculos generadores de igual radio. Se debe identificar los ejes de simetría que dividen la figura en dos partes idénticas por reflexión.
Al disponer tres círculos de radio unitario mutuamente tangentes, sus centros forman un triángulo equilátero. Los ejes de simetría del sistema coinciden con las alturas de este triángulo. Cada eje pasa por el centro de uno de los círculos generadores y por el punto de tangencia entre los otros dos. Esta simetría se mantiene en las iteraciones subsiguientes del empaquetamiento, donde cada nuevo círculo añadido respeta la reflexión a lo largo de estos ejes. La identificación correcta de estos ejes es fundamental para comprender la geometría hiperbólica subyacente y las transformaciones de Möbius que mapean el tamiz sobre sí mismo.
