Definición y concepto

La Multistation Access Unit, conocida por sus siglas MAU o como unidad de acceso a múltiples estaciones, se define técnicamente como un dispositivo de interconexión fundamental en la arquitectura de redes de área local basadas en el estándar Token Ring (IEEE 802.5). Este componente actúa como el núcleo físico de la topología lógica, sirviendo como un concentrador de cableado centralizado al cual convergen todas las estaciones finales de la red. Su existencia permite transformar la complejidad del cableado radial en una estructura de anillo coherente, facilitando la gestión y el mantenimiento de la infraestructura de red sin alterar el flujo lógico de los datos.

Funcionamiento como concentrador de cableado

La función principal de la MAU es proporcionar un punto de conexión único para múltiples nodos, lo que simplifica significativamente la expansión y la modificación de la red. En lugar de conectar cada estación a la siguiente mediante un cableado en serie directo, las estaciones se conectan individualmente a la MAU. Este dispositivo gestiona la entrada y salida de las señales de datos, asegurando que la información fluya correctamente a través del anillo lógico. La MAU mantiene el control centralizado de las conexiones, lo que permite a los administradores de red identificar fallos específicos en las estaciones finales sin interrumpir necesariamente todo el anillo, dependiendo de la configuración de los relés internos.

Características técnicas y conectividad

La MAU está diseñada para soportar una capacidad considerable de nodos, pudiendo conectar hasta 72 computadoras en una configuración típica. Cada estación se enlaza a la unidad mediante cables en forma de lóbulos, con una longitud máxima recomendada de 100 metros por conexión, lo que ofrece flexibilidad en la distribución física de los equipos. El dispositivo utiliza puertos específicos denominados RI (Ring In) y RO (Ring Out) para permitir la expansión de la red. Estos puertos facilitan la conexión en cascada de múltiples MAUs mediante cables de conmutación, permitiendo que el anillo lógico se extienda más allá de una sola unidad física. Además, la MAU incorpora mecanismos de relé para mantener el anillo activo ante fallos puntuales, asegurando la continuidad del flujo de datos incluso cuando una estación final se desconecta o experimenta una interrupción en su alimentación eléctrica.

¿Cómo funciona el control centralizado en una MAU?

La Unidad de Acceso a Múltiples Estaciones (MAU) actúa como el núcleo físico y lógico de la red Token Ring (IEEE 802.5), centralizando la gestión del flujo de datos. A diferencia de una conexión en estrella simple, la MAU implementa un mecanismo de relé interno que transforma la topología física en una topología lógica de anillo cerrado. Este diseño permite que la señal viaje secuencialmente a través de las estaciones conectadas, asegurando que cada nodo reciba y retransmita el "token" o dato antes de pasar al siguiente.

Mecanismo de continuidad del anillo

El componente crítico de la MAU es su relé incorporado, diseñado para mantener la integridad del anillo ante fallos individuales. Cuando una estación final se desconecta o experimenta un fallo, el relé de la MAU detecta la interrupción en el puerto correspondiente y cierra automáticamente el circuito interno. Esta acción "salta" la estación defectuosa, permitiendo que la señal fluya desde el puerto de salida (RO) de la estación anterior directamente al puerto de entrada (RI) de la siguiente, sin romper la continuidad lógica del anillo. Sin este mecanismo, cualquier desconexión física cortaría el bucle completo, paralizando toda la red local.

Comparación de flujos de señal

La siguiente tabla ilustra las diferencias estructurales entre una conexión directa tradicional y la gestión centralizada mediante MAU, destacando cómo el relé mitiga los puntos únicos de fallo.

Característica Conexión Directa (Anillo Físico) MAU (Anillo Lógico Centralizado)
Topología Física Anillo continuo de cables Estrella con cables lóbulos
Control de Flujo Secuencial por estación Centralizado por relé interno
Respuesta a Fallo Corte total del servicio El relé cierra el circuito, manteniendo el anillo activo
Expansión Requiere interrupción del anillo Vía puertos RI y RO para enmendar múltiples MAUs

Esta arquitectura permite que hasta 72 computadoras compartan el mismo anillo lógico, cada una conectada mediante cables de máximo 100 metros. La centralización simplifica la gestión, ya que el estado de cada conexión se refleja en la MAU, facilitando el diagnóstico sin necesidad de recorrer físicamente cada nodo terminal.

Arquitectura de conexión y puertos de anillo

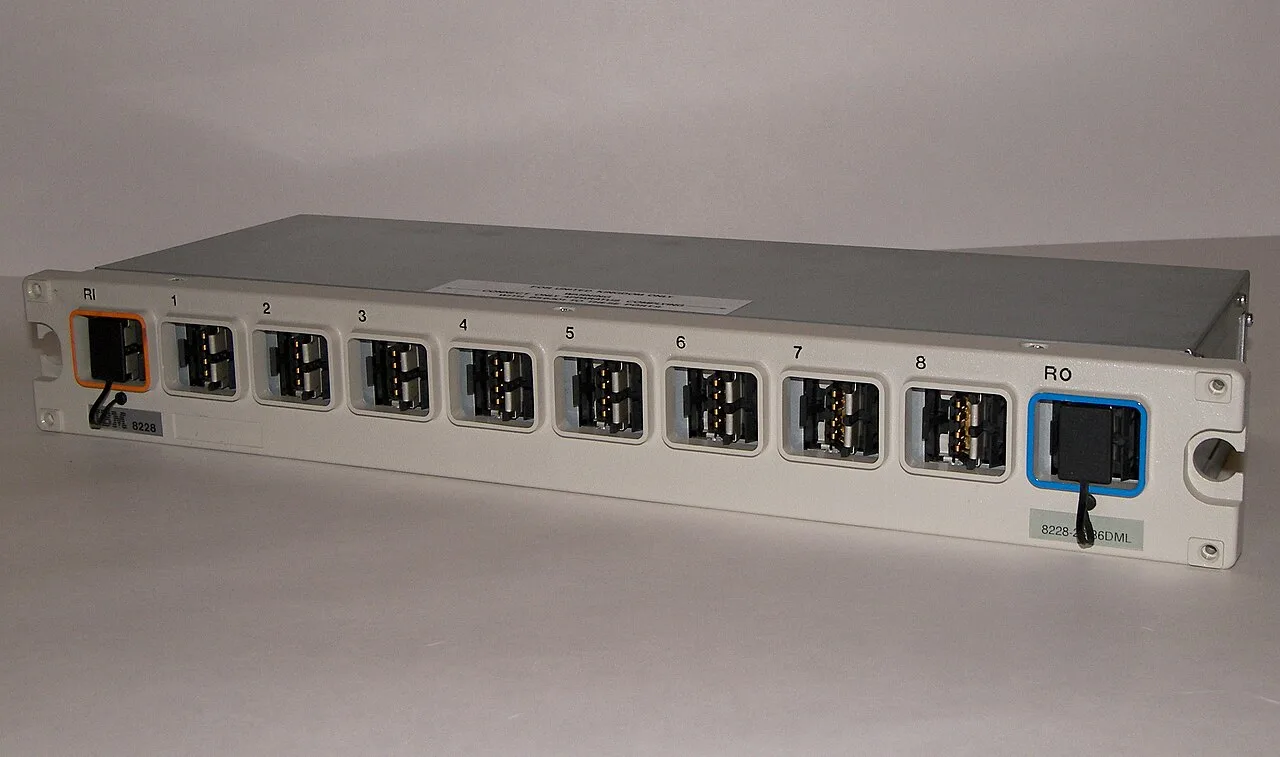

La arquitectura de conexión de la Unidad de Acceso a Múltiples Estaciones (MAU) se fundamenta en la gestión precisa del flujo de datos a través de dos puertos de interconexión esenciales: el puerto de entrada del anillo, conocido como RI (Ring-In), y el puerto de salida del anillo, identificado como RO (Ring-Out). Estos dos puntos de conexión constituyen la espina dorsal física que permite a la MAU integrarse en la topología lógica de la red Token Ring (IEEE 802.5), actuando como el nexo entre las estaciones finales de trabajo y la estructura global de la red. La correcta asignación y conexión de estos puertos son críticas para mantener la continuidad del token y asegurar que las señales viajen en la dirección correcta a través del medio físico.

Interconexión y expansión de la red

La capacidad de escalar una red Token Ring depende directamente de la habilidad para conectar múltiples unidades MAU entre sí mediante una cadena secuencial. Este proceso de expansión se logra conectando el puerto RO de una MAU con el puerto RI de la MAU subsiguiente. Esta configuración en cascada permite que el anillo lógico abarque varias unidades físicas, facilitando la incorporación de un mayor número de nodos sin alterar la topología fundamental. Según los datos técnicos verificados, esta arquitectura soporta la conexión de hasta 72 computadoras, distribuidas a través de estas unidades interconectadas, lo que ofrece una flexibilidad considerable para entornos de área local de tamaño mediano.

El papel del cable de conmutación

El medio físico que une estos puertos RI y RO se denomina cable de conmutación o 'patch cord'. En el contexto de la tecnología Token Ring, este cable no es un simple conductor pasivo, sino un elemento activo en la cadena de señalización que debe mantener la integridad de la señal eléctrica a medida que viaja de una unidad a otra. La longitud de estos cables de conmutación, así como los cables de conexión de las estaciones individuales (cables lóbulos), está limitada a un máximo de 100 metros para garantizar la sincronización adecuada del token y minimizar la atenuación de la señal. El uso correcto de estos cables de conmutación es vital para evitar interrupciones en el anillo y asegurar que el mecanismo de control centralizado de la MAU pueda detectar y aislar fallos eficientemente.

¿Qué diferencias existen entre el cableado de MAU y Ethernet?

La arquitectura de cableado de la Unidad de Acceso a Múltiples Estaciones (MAU) difiere fundamentalmente de las implementaciones clásicas de Ethernet, tanto en la topología física como en la gestión de los pares de hilos para la transmisión de datos. Mientras que la red Token Ring, para la cual la MAU fue diseñada como concentrador centralizado, utiliza una estructura de anillo lógico mantenido por relés internos, las redes Ethernet han evolucionado desde configuraciones de cable coaxial compartido hasta el uso extensivo de pares trenzados en configuraciones estrella.

Diferencias estructurales con Ethernet

En las primeras implementaciones de Ethernet de cable coaxial, la transmisión y recepción de datos ocurrían a través de un solo medio físico compartido por todas las estaciones, lo que implicaba que la señal viajaba por una única vía común. En contraste, cuando se utiliza una MAU en contextos de expansión o comparación con estándares como Ethernet 10BaseT, la unidad aloja dos pares de cables distintos: uno dedicado exclusivamente para transmitir datos y otro para recibirlos. Esta separación física de las vías de comunicación permite una gestión más eficiente del tráfico y reduce las colisiones en comparación con el medio compartido del coaxial.

La MAU, al ser un dispositivo específico para redes Token Ring (IEEE 802.5), proporciona control centralizado y utiliza puertos RI (Ring In) y RO (Ring Out) para la expansión mediante cables de conmutación. Esta estructura permite soportar hasta 72 computadoras conectadas mediante cables en forma de lóbulos de máximo 100 metros, ofreciendo una fiabilidad superior ante fallos gracias a su mecanismo de relé que mantiene el anillo activo. A diferencia de la MAU, los concentradores de Ethernet no mantienen un anillo lógico con relés de la misma manera, sino que gestionan la repetición de señales en una topología de estrella.

Tipo de Cableado Estructura de Pares/Hilos Función de los Pares
Ethernet de cable coaxial Un solo cable Transmisión y recepción compartidas
Ethernet 10BaseT (en contexto MAU) Dos pares de cables Uno para transmitir, otro para recibir
Token Ring con MAU Cables de conmutación (RI/RO) Mantenimiento del anillo activo mediante relés

Estas diferencias estructurales son cruciales para entender la evolución de las redes de área local. La MAU no es simplemente un repetidor pasivo, sino un dispositivo activo que gestiona la integridad del anillo, mientras que los sistemas de cableado de Ethernet se enfocan en la segmentación de dominios de colisión mediante el uso de pares dedicados para cada dirección de flujo de datos.

Especificaciones técnicas y límites de conexión

Parámetro técnico Especificación
Tipo de dispositivo Concentrador de cableado (MAU)
Estándar de red Token Ring (IEEE 802.5)
Capacidad máxima de estaciones 72 computadoras
Longitud máxima del cable lóbulo 100 metros
Funcionalidad clave Control centralizado y relé de anillo

Arquitectura de conexión física

Su diseño permite la conexión de todas las estaciones finales a un punto centralizado, simplificando la gestión topológica de la red. Esta configuración concentra la complejidad del anillo lógico en un único dispositivo, facilitando la expansión y el mantenimiento de la infraestructura de área local.

Límites de capacidad y cableado

Una MAU estándar puede soportar hasta 72 computadoras conectadas simultáneamente. Esta capacidad define el tamaño máximo de un segmento de red gestionado por una sola unidad sin necesidad de expansión adicional mediante puertos de entrada y salida. La conexión entre cada estación de trabajo y la MAU se realiza mediante cables específicos conocidos como "cables lóbulos" (lobe cables). Estos cables tienen una longitud máxima recomendada de 100 metros para mantener la integridad de la señal y el rendimiento de la red Token Ring.

Funcionamiento del relé y expansión

El dispositivo proporciona control centralizado sobre el tráfico de datos y cuenta con un mecanismo de relé interno. Este relé es crucial para mantener el anillo activo ante fallos en las estaciones conectadas, permitiendo que el token siga circulando incluso si una computadora se desconecta o falla. Para la expansión de la red más allá de la capacidad de una sola MAU, se utilizan los puertos de entrada (RI) y salida (RO). Estos puertos permiten conectar múltiples unidades mediante cables de conmutación, extendiendo la topología del anillo lógico a través de varios concentradores físicos.

Ejercicios resueltos

Ejercicio 1: Dimensionamiento de MAU para una red de 150 estaciones

Se requiere diseñar la topología física de una red Token Ring (IEEE 802.5) para conectar 150 estaciones de trabajo. El objetivo es determinar el número mínimo de Unidades de Acceso a Múltiples Estaciones (MAU) necesarias, considerando que cada MAU puede soportar hasta 72 computadoras conectadas mediante cables lóbulos.

El cálculo se basa en dividir el número total de estaciones por la capacidad máxima por unidad. Dado que el resultado debe ser un número entero de dispositivos físicos, se aplica la función techo (ceiling) al cociente obtenido.

La fórmula para determinar el número de MAU es:

N = ⌈ E C ⌉

Donde N es el número de MAU, E es el número de estaciones (150) y C es la capacidad por MAU (72). Sustituyendo los valores:

N = ⌈ 150 72 ⌉ = ⌈ 2.083 ⌉ = 3

Se necesitan 3 MAU. La primera y la segunda unidad alojarán 72 estaciones cada una, y la tercera unidad contendrá las 6 estaciones restantes.

Ejercicio 2: Verificación de longitud de cableado de lóbulos

Un ingeniero de red debe conectar un nodo periférico ubicado a 95 metros de su MAU correspondiente. Se debe verificar si esta configuración respeta el límite máximo de longitud de los cables lóbulos definidos en la especificación técnica.

La condición de validez es que la longitud del cable (L) sea menor o igual a la longitud máxima permitida (L_max). Según los datos técnicos, L_max es de 100 metros.

L ≤ L m a x 95 ≤ 100

La desigualdad es verdadera. Por lo tanto, el cableado de 95 metros es válido y no excede el límite de 100 metros por lóbulo. Si la distancia fuera de 101 metros, sería necesario utilizar un segmento de expansión o reubicar la estación.

Aplicaciones prácticas en redes de área local

La implementación de la Unidad de Acceso a Múltiples Estaciones (MAU) representó un avance significativo en la arquitectura de las redes de área local basadas en el estándar IEEE 802.5, conocida como Token Ring. Su diseño como concentrador de cableado permitió una gestión centralizada que simplificó considerablemente la topología física de las redes corporativas. En lugar de una configuración en anillo puro donde cada nodo dependía directamente de su vecino, la MAU actuaba como un punto de convergencia, facilitando la integración de múltiples estaciones finales en un solo dispositivo físico.

Centralización y gestión del cableado

La estructura de la MAU permitía conectar hasta 72 computadoras individuales, utilizando cables en forma de lóbulos con una longitud máxima de 100 metros por conexión. Esta capacidad de expansión era fundamental en entornos corporativos donde la escalabilidad y el mantenimiento eran críticos. La centralización del cableado en la MAU reducía la complejidad de la infraestructura física, permitiendo que los administradores de red pudieran aislar fallos y gestionar las conexiones desde un punto único. Los puertos RI (Ring In) y RO (Ring Out) facilitaban la expansión de la red mediante cables de conmutación, lo que permitía integrar múltiples MAUs para crear anillos más extensos o jerárquicos.

Tolerancia a fallos y continuidad operativa

Una de las características más importantes de la MAU era su capacidad para mantener la integridad del anillo ante fallos en las estaciones conectadas. El dispositivo incorporaba un mecanismo de relé que permitía mantener el anillo activo incluso cuando una o varias estaciones experimentaban interrupciones. Esta función era esencial para garantizar la continuidad del flujo de datos en redes Token Ring, donde la pérdida de un único nodo podía afectar a toda la cadena de transmisión. La capacidad de la MAU para aislar las fallas en las estaciones finales aseguraba que la red mantuviera su eficiencia y confiabilidad, reduciendo el tiempo de inactividad en los entornos corporativos.

La combinación de estos factores —centralización, capacidad de expansión y tolerancia a fallos— hizo de la MAU un componente fundamental en la implementación exitosa de las redes Token Ring durante su periodo de mayor adopción en el mercado corporativo. Su diseño permitió a las organizaciones gestionar redes más complejas con una mayor predictibilidad en el rendimiento y una reducción significativa en los costos de mantenimiento comparados con las topologías de anillo puro.
