Definición y concepto
En el ámbito de la geometría, un vector normal a una entidad geométrica se define rigurosamente como un vector perteneciente a un espacio con producto escalar que contiene tanto a la entidad en cuestión como al propio vector normal. La propiedad fundamental que caracteriza a este vector es su ortogonalidad respecto a todos los vectores tangentes a dicha entidad geométrica. Esta definición establece una relación intrínseca entre la dirección del vector normal y la orientación local de la superficie, línea o curva a la que está asociado.
Relación con el espacio con producto escalar
La existencia de un producto escalar en el espacio es un requisito esencial para definir la noción de normalidad. El producto escalar permite cuantificar el ángulo entre dos vectores, facilitando así la identificación de la ortogonalidad. Cuando se dice que un vector es normal a una entidad, se implica que el producto escalar entre ese vector y cualquier vector tangente a la entidad es igual a cero. Esta condición algebraica traduce la intuición geométrica de perpendicularidad en una propiedad medible y verificable dentro del espacio vectorial.
Ortogonalidad a los vectores tangentes
La ortogonalidad a todos los vectores tangentes es la característica definitoria del vector normal. En el caso de una curva en el plano, el vector normal es perpendicular a la recta tangente en un punto dado. Para una superficie en el espacio tridimensional, el vector normal es perpendicular al plano tangente en ese punto, lo que significa que es ortogonal a cualquier vector que yace en dicho plano tangente. Esta propiedad es crucial para analizar la curvatura, la orientación y las interacciones de las entidades geométricas con su entorno.
Carácter no necesariamente unitario
Es importante destacar que un vector normal no tiene por qué ser un vector unitario. Aunque en muchas aplicaciones prácticas se suele normalizar el vector normal para obtener un vector de longitud uno, la definición básica no impone esta restricción. Cualquier vector que cumpla con la condición de ortogonalidad a los vectores tangentes puede considerarse un vector normal, independientemente de su magnitud. Esta flexibilidad permite adaptar el concepto a diferentes contextos geométricos y analíticos, donde la longitud del vector normal puede携带 información adicional sobre la entidad geométrica.
La generalización de este concepto a variedades diferenciables de dimensión arbitraria amplía su utilidad en campos como el análisis matemático, la física teórica y la geometría diferencial. En estas estructuras más complejas, el vector normal sigue manteniendo su propiedad fundamental de ortogonalidad a los vectores tangentes, proporcionando una herramienta esencial para el estudio de la forma y la estructura de las variedades.
¿Cómo se define la normalidad en espacios tridimensionales?
En espacios tridimensionales, el concepto de vector normal adquiere una interpretación geométrica directa y fundamental. Para una superficie dada, un vector normal en un punto específico es aquel que resulta ortogonal a todos los vectores tangentes a dicha superficie en ese mismo punto. Esta propiedad implica que el vector normal es perpendicular al plano tangente que contiene a la superficie en el punto de contacto. La relación de ortogonalidad se establece mediante el producto escalar, donde el producto del vector normal y cualquier vector tangente en el punto es igual a cero.
Propiedades geométricas y el plano tangente

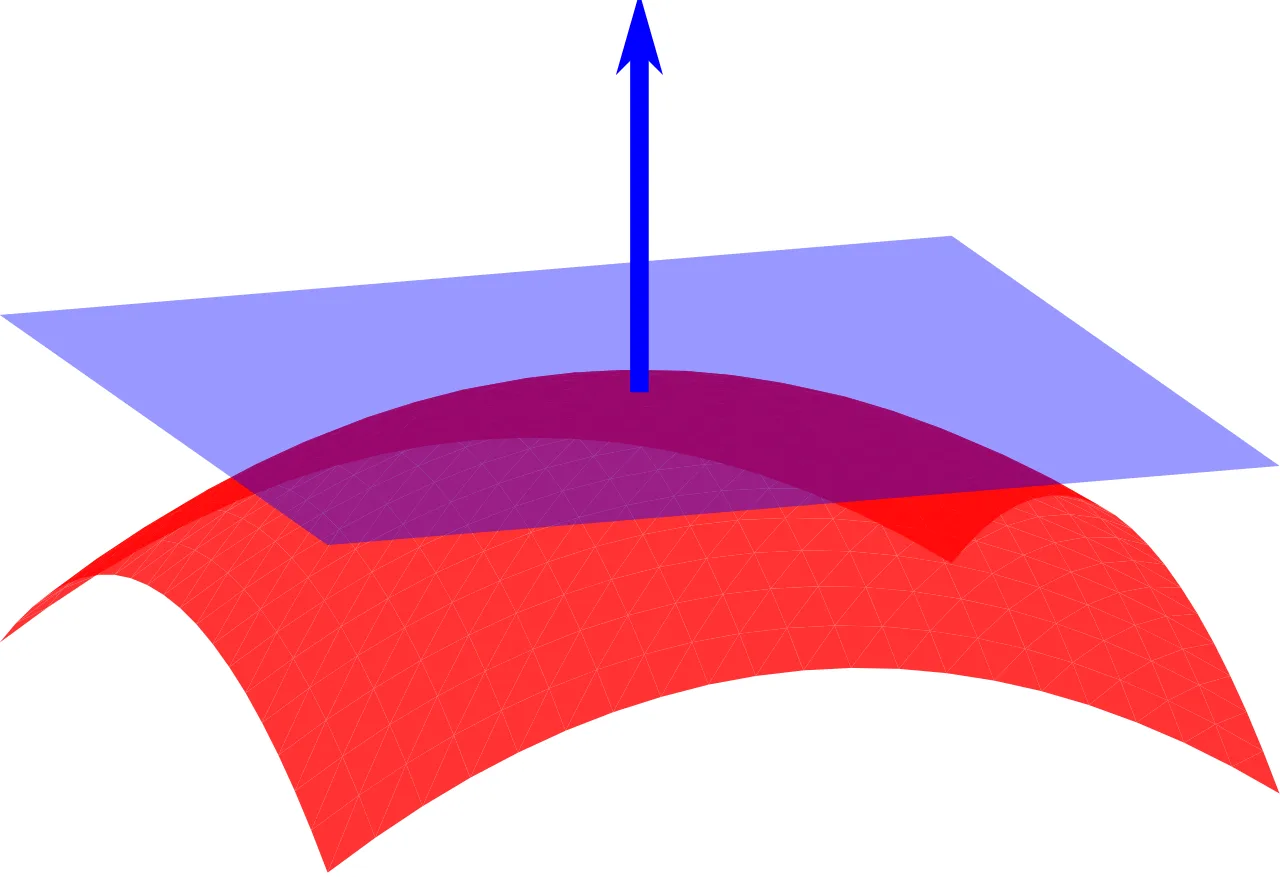

La definición de normalidad en tres dimensiones está intrínsecamente ligada a la noción de plano tangente. El plano tangente a una superficie en un punto P contiene todos los vectores que representan direcciones instantáneas de movimiento a lo largo de la superficie en ese punto. Un vector normal, por definición, es ortogonal a cada uno de estos vectores tangentes. Esto significa que si se toma cualquier línea que yaya en el plano tangente, el vector normal formará un ángulo de noventa grados con ella. Esta perpendicularidad es la característica definitoria que distingue al vector normal de otros vectores asociados con la superficie.
Aunque en muchas aplicaciones se normaliza para tener una magnitud de uno, la propiedad esencial es la dirección de ortogonalidad. Cualquier vector que sea un múltiplo escalar de un vector normal también será normal a la superficie, siempre que mantenga la misma dirección o la dirección opuesta. Esta flexibilidad en la magnitud permite adaptar el vector normal a diferentes necesidades de cálculo y representación.
Uso del término 'normal' como adjetivo
El término 'normal' se utiliza frecuentemente como adjetivo para describir elementos geométricos y componentes físicas relacionadas con la superficie. Una línea normal es una línea recta que pasa por un punto de la superficie y sigue la dirección del vector normal en ese punto. Esta línea es perpendicular al plano tangente en el punto de intersección. El concepto de línea normal es esencial para entender la curvatura y la forma local de la superficie.
En el contexto de las fuerzas y la física aplicada, se habla de la componente normal de una fuerza. Cuando una fuerza actúa sobre una superficie, puede descomponerse en dos componentes principales: una componente tangencial, que actúa a lo largo de la superficie, y una componente normal, que actúa perpendicularmente a ella. La componente normal es crucial para calcular presiones, tensiones y reacciones en puntos de contacto. Esta descomposición permite analizar cómo las fuerzas externas afectan la estructura y el comportamiento de la superficie en diferentes direcciones.
La aplicación de estos conceptos es amplia en diversas áreas de la ciencia y la ingeniería. En gráficos por computadora, por ejemplo, los vectores normales se utilizan para determinar la orientación de las superficies en relación con las fuentes de luz. Esta información es fundamental para calcular la iluminación y crear efectos visuales realistas en modelos tridimensionales. La precisión en la definición y aplicación de los vectores normales permite representar con mayor fidelidad la interacción de la luz con las superficies, mejorando la calidad visual de las representaciones gráficas.
Generalización a variedades diferenciables
La teoría de los vectores normales se extiende de manera natural desde la geometría clásica hacia el ámbito más abstracto de las variedades diferenciables de dimensión arbitraria. Esta generalización es fundamental en geometría diferencial, permitiendo analizar la orientación y la curvatura de superficies e hipersuperficies inmersas en espacios euclidianos o espacios con producto escalar de mayor dimensión. En este contexto, la definición de normalidad se basa estrictamente en la relación de ortogonalidad entre el espacio tangente y su complemento ortogonal.
Espacio vectorial normal en un punto
Consideremos una variedad diferenciable M inmersa en un espacio euclidiano ℝn. Para cualquier punto P perteneciente a M, se define el espacio tangente en P, denotado comúnmente como TPM. Este espacio consiste en todos los vectores tangentes a las curvas que pasan por P dentro de la variedad. El espacio vectorial normal en P, denotado como NPM, se define rigurosamente como el conjunto de todos los vectores del espacio ambiente que son ortogonales a cada uno de los vectores del espacio tangente TPM.
Formalmente, un vector v pertenece al espacio normal NPM si y solo si su producto escalar con cualquier vector u del espacio tangente es cero. Esta relación de ortogonalidad garantiza que el vector normal capture la dirección "más alejada" de la superficie localmente en ese punto. Es importante destacar que, al igual que en el caso de curvas y superficies simples, los vectores normales en una variedad no están obligados a ser unitarios, aunque a menudo se normalizan para facilitar cálculos geométricos y físicos, como en la determinación de la orientación de superficies hacia fuentes de luz en gráficos por computadora.
Propiedades y dimensión
La dimensión del espacio normal está directamente relacionada con la dimensión de la variedad y la dimensión del espacio ambiente. Si la variedad M tiene dimensión k y está inmersa en un espacio de dimensión n, el espacio tangente TPM tendrá dimensión k. En consecuencia, el espacio normal NPM tendrá dimensión n − k. Esto significa que para una superficie bidimensional en un espacio tridimensional, el espacio normal es unidimensional (una recta), mientras que para una curva en un espacio tridimensional, el espacio normal es bidimensional (un plano).
Esta estructura algebraica permite definir campos de vectores normales sobre toda la variedad, lo cual es esencial para estudiar propiedades globales como la orientación de la variedad. La consistencia de estos campos depende de la topología de la variedad y de cómo los vectores normales varían suavemente de un punto a otro, manteniendo siempre la propiedad de ortogonalidad con respecto a los vectores tangentes locales.
Propiedades matemáticas y relación con la curvatura
Las propiedades matemáticas fundamentales del vector normal se derivan directamente de su definición de ortogonalidad en espacios equipados con un producto escalar. Esta relación geométrica es la base para analizar cómo las entidades geométricas, como curvas y superficies, se comportan localmente dentro del espacio que las contiene. La comprensión de estas propiedades es esencial para avanzar hacia conceptos más complejos como la curvatura y la orientación de variedades.
Ortogonalidad y espacio tangente
La propiedad definitoria del vector normal es su ortogonalidad respecto a todos los vectores tangentes a la entidad geométrica en un punto dado. En el contexto de una superficie en un espacio tridimensional, esto significa que el vector normal forma un ángulo recto con cualquier vector que yace en el plano tangente a la superficie en ese punto específico. Esta relación se expresa matemáticamente a través del producto escalar: el producto escalar entre el vector normal y cualquier vector tangente es igual a cero.
Es importante destacar que, según la definición estándar, un vector normal no necesariamente tiene que ser un vector unitario. Aunque en muchas aplicaciones prácticas, como en los gráficos por computadora para calcular la iluminación, se suele normalizar el vector para obtener una longitud de uno, la propiedad de normalidad depende exclusivamente de la dirección y la ortogonalidad, no de la magnitud. Cualquier múltiplo escalar no nulo de un vector normal sigue siendo un vector normal a la misma entidad geométrica.
Relación con la curvatura en curvas diferenciales
En el estudio de las curvas diferenciales, el concepto de vector normal adquiere un matiz especial a través del vector de curvatura. El vector de curvatura es un vector normal de interés particular que indica la dirección en la que la curva se desvía de su trayectoria rectilnea instantánea. Este vector está directamente relacionado con la segunda derivada de la posición de la curva con respecto al parámetro de longitud de arco.
La relación de ortogonalidad juega un papel crucial aquí: el vector de curvatura es ortogonal al vector tangente unitario de la curva. Esta ortogonalidad permite descomponer la aceleración de una partícula que se mueve a lo largo de la curva en componentes tangenciales y normales, facilitando el análisis dinámico y geométrico del movimiento. El vector normal principal de una curva es, por definición, la dirección del vector de curvatura, siempre que este último no sea nulo.
Estas propiedades no están limitadas a espacios tridimensionales clásicos. El concepto de vector normal se generaliza a variedades diferenciables de dimensión arbitraria, donde el espacio normal en un punto de la variedad es el complemento ortogonal del espacio tangente en ese punto. Esta generalización permite aplicar los principios de ortogonalidad y curvatura a estructuras geométricas más complejas, fundamentales en campos como la geometría diferencial y la física teórica.
Ejercicios resueltos
La aplicación práctica del concepto de vector normal se fundamenta en la condición de ortogonalidad. En un espacio euclídeo Rn, un vector n es normal a una entidad geométrica en un punto dado si es ortogonal a todo vector tangente t en ese punto. Matemáticamente, esto se expresa mediante el producto escalar:
n ⋅ t = 0Esta propiedad permite determinar vectores normales a partir de ecuaciones de curvas y superficies. A continuación, se presentan ejercicios que ilustran este procedimiento.
Ejercicio 1: Vector normal a una curva en R2
Considérese la curva definida por la ecuación implícita f(x,y)=x2+y2−4=0 (una circunferencia de radio 2). Se busca un vector normal en el punto P(1,3).
El gradiente de la función escalar f proporciona un vector normal a la curva de nivel. Calculamos las derivadas parciales:
∇ f = ( ∂ f ∂ x, ∂ f ∂ y ) = ( 2 x, 2 y ) ∇ f ( 1, 3 ) = ( 2, 2 3 )Para verificar, el vector tangente en P puede obtenerse derivando implícitamente: 2x+2yy′=0⇒y′=−x/y.
Ejercicio 2: Vector normal a una superficie en R3
El gradiente es:
∇ g = ( 2 x, 2 y, - 1 )En Q(1,1,2):
∇ g ( 1, 1, 2 ) = ( 2, 2, - 1 )Este vector no es necesariamente unitario; su longitud es 22+22+(−1)2=9=3. Si se requiere un vector normal unitario, se divide por su norma: n^=31(2,2,−1).
Ejercicio 3: Generalización a variedades diferenciables
En el contexto de variedades diferenciables de dimensión arbitraria, el espacio tangente en un punto p de una variedad M está generado por las derivadas direccionales. Para una variedad definida por restricciones fi(x)=0, los vectores normales están generados por los gradientes ∇fi. Esto generaliza los casos anteriores a espacios de dimensión superior, manteniendo la propiedad fundamental de ortogonalidad mediante el producto escalar.
Aplicaciones en gráficos por computadora
En el ámbito de los gráficos por computadora, el vector normal es un elemento fundamental para la representación visual realista de superficies tridimensionales. Su función principal consiste en determinar la orientación de una superficie en relación con una fuente de luz, lo que permite calcular cómo la luz incide sobre la geometría y cómo es reflejada hacia el observador. Este proceso es esencial para generar la ilusión de profundidad y textura en entornos digitales.
Sombreado plano (Flat Shading)
El sombreado plano es una técnica básica que utiliza el vector normal para calcular la iluminación de una superficie completa de manera uniforme. En este método, se asume que todos los puntos de una cara poligonal comparten la misma orientación espacial. Por lo tanto, se calcula un único vector normal para toda la cara, el cual es ortogonal a todos los vectores tangentes a esa entidad geométrica. Este vector se utiliza para determinar la intensidad de la luz que incide sobre la cara, resultando en una apariencia facetada donde los bordes entre los polígonos son claramente visibles. Esta técnica es eficiente computacionalmente y es útil para estilos visuales estilizados o cuando la complejidad de la malla es alta.
Sombreado de Phong
El sombreado de Phong ofrece una mayor suavidad y realismo al calcular la iluminación en cada punto de la superficie, en lugar de hacerlo por cara. Para lograr esto, se utiliza la orientación de los vértices de la malla. Cada vértice tiene asociado un vector normal, que representa la dirección media de las normales de las caras adyacentes. Al interpolar estos vectores normales a través de la cara, se pueden calcular vectores normales intermedios para cada píxel o fragmento. Esto permite imitar superficies curvadas, ya que la iluminación cambia gradualmente a través de la cara, reduciendo la apariencia facetada. El vector normal en cada punto es ortogonal a la superficie en ese punto específico, lo que permite un cálculo más preciso de la interacción con la luz.
La precisión del vector normal es crucial en ambas técnicas. Aunque el vector normal no necesariamente es un vector unitario, a menudo se normaliza para facilitar los cálculos de producto escalar con los vectores de dirección de la luz y de vista. La generalización del concepto de vector normal a variedades diferenciables de dimensión arbitraria permite su aplicación en superficies complejas y curvas, donde la orientación puede variar continuamente. Esto es esencial para la representación de objetos orgánicos y superficies complejas en animación y modelado 3D.
La elección entre el sombreado plano y el sombreado de Phong depende del equilibrio deseado entre la calidad visual y el costo computacional. El sombreado plano es más rápido pero menos realista, mientras que el sombreado de Phong es más detallado pero requiere más cálculos. En ambos casos, el vector normal juega un papel central en la determinación de cómo la luz interactúa con la superficie, influyendo directamente en la percepción de la forma y la textura del objeto representado.
¿Qué diferencia al vector normal de otros vectores geométricos?
Distinción fundamental: normalidad frente a tangencialidad
La diferencia esencial entre un vector normal y otros vectores geométricos asociados a una entidad radica en su relación de ortogonalidad. Mientras que los vectores tangentes describen la dirección inmediata de cambio a lo largo de la curva o superficie, el vector normal se define específicamente por ser ortogonal a todos los vectores tangentes en ese punto. Esta propiedad de ortogonalidad es la característica definitoria que separa al vector normal de cualquier otro vector que pueda residir en el mismo espacio con producto escalar.
Es crucial comprender que esta definición no implica necesariamente que el vector normal sea unitario. A menos que se especifique explícitamente (como en el caso de la "normal unitaria" o "vector normalizado"), un vector normal puede tener cualquier magnitud, siempre que mantenga la dirección perpendicular al plano tangente. Esta distinción es vital en cálculos geométricos donde la longitud del vector puede携带 información adicional, como la curvatura o la intensidad de un campo.
Relación con el espacio tangente
En espacios con producto escalar, el conjunto de todos los vectores tangentes a una entidad geométrica en un punto dado forma el espacio tangente. El vector normal, por definición, pertenece al complemento ortogonal de este espacio tangente. Esto significa que el producto escalar entre el vector normal y cualquier vector tangente es cero. Esta relación matemática es fundamental para generalizar el concepto a variedades diferenciables de dimensión arbitraria, donde la noción de "perpendicularidad" se mantiene a través del producto escalar definido en la variedad.
A diferencia de los vectores tangentes, que están intrínsecamente ligados a la trayectoria o superficie, el vector normal apunta hacia el "exterior" o "interior" de la entidad, proporcionando información sobre su orientación. Esta orientación es crítica en aplicaciones prácticas, como en gráficos por computadora, donde la dirección del vector normal determina cómo una superficie interactúa con las fuentes de luz, afectando directamente la percepción de profundidad y textura.
Comparación con otros vectores asociados
Otros vectores geométricos, como los vectores binormales en curvas espaciales o los vectores propios en transformaciones lineales, tienen definiciones y propiedades distintas. Por ejemplo, en la teoría de curvas, el vector binormal es ortogonal tanto al vector tangente como al vector normal principal, formando una base ortonormal conocida como la tríada de Frenet. Sin embargo, el vector normal principal está específicamente orientado hacia el centro de curvatura, mientras que el vector normal genérico a una superficie puede tener múltiples direcciones posibles (hacia adentro o hacia afuera), dependiendo de la parametrización.
En resumen, lo que diferencia al vector normal es su exclusividad en la ortogonalidad al espacio tangente completo de la entidad geométrica. Mientras que otros vectores pueden tener relaciones específicas con la geometría (como la dirección de movimiento o la curvatura), el vector normal se define puramente por su perpendicularidad, lo que lo convierte en una herramienta fundamental para analizar la orientación y las propiedades locales de superficies y variedades en espacios con producto escalar.
Contexto histórico y evolución del concepto
El concepto de vector normal constituye un pilar fundamental en la evolución del pensamiento geométrico, transitando desde las intuiciones espaciales de la geometría clásica hasta las abstracciones rigurosas de la geometría diferencial moderna. Esta evolución refleja la necesidad matemática de cuantificar la orientación y la relación de ortogonalidad en espacios cada vez más complejos.
De la geometría clásica a los espacios con producto escalar
En sus orígenes, la noción de normalidad estaba ligada a la visualización euclidiana. Sin embargo, la definición formal establece que un vector normal es un vector de un espacio con producto escalar que contiene tanto a la entidad geométrica como al propio vector normal. Esta precisión es crucial: la entidad geométrica y el vector deben coexistir en el mismo espacio dotado de una métrica. La propiedad definitoria es que el vector normal es ortogonal a todos los vectores tangentes a la entidad geométrica. Esta ortogonalidad no depende de la magnitud del vector; por tanto, un vector normal no necesariamente es un vector unitario, aunque en muchas aplicaciones prácticas se suele normalizar para simplificar los cálculos de ángulos y proyecciones.
Generalización a variedades diferenciables
El avance más significativo en la comprensión de este concepto ocurrió con la extensión a variedades diferenciables de dimensión arbitraria. En este contexto, la intuición de la "superficie" se generaliza a estructuras donde cada punto posee un espacio tangente. El vector normal se define entonces como aquel que pertenece al espacio con producto escalar que contiene a la variedad y que resulta ortogonal a todo el espacio tangente en ese punto. Esta abstracción permite aplicar la teoría de vectores normales a curvas, superficies y objetos de dimensiones superiores, proporcionando una herramienta unificada para analizar la geometría local de las entidades matemáticas.
Aplicaciones prácticas en la representación gráfica
La utilidad del vector normal trasciende la teoría pura, encontrando una aplicación crítica en los gráficos por computadora. En este campo, los vectores normales se utilizan para determinar la orientación de superficies hacia fuentes de luz. Al calcular el producto escalar entre el vector normal de una superficie y el vector de dirección de la luz, los algoritmos de iluminación pueden determinar la intensidad del brillo en cada punto, creando la ilusión de profundidad y textura en modelos tridimensionales. Esta aplicación demuestra cómo un concepto geométrico abstracto se convierte en un componente esencial para la representación visual digital.
