Definición y concepto

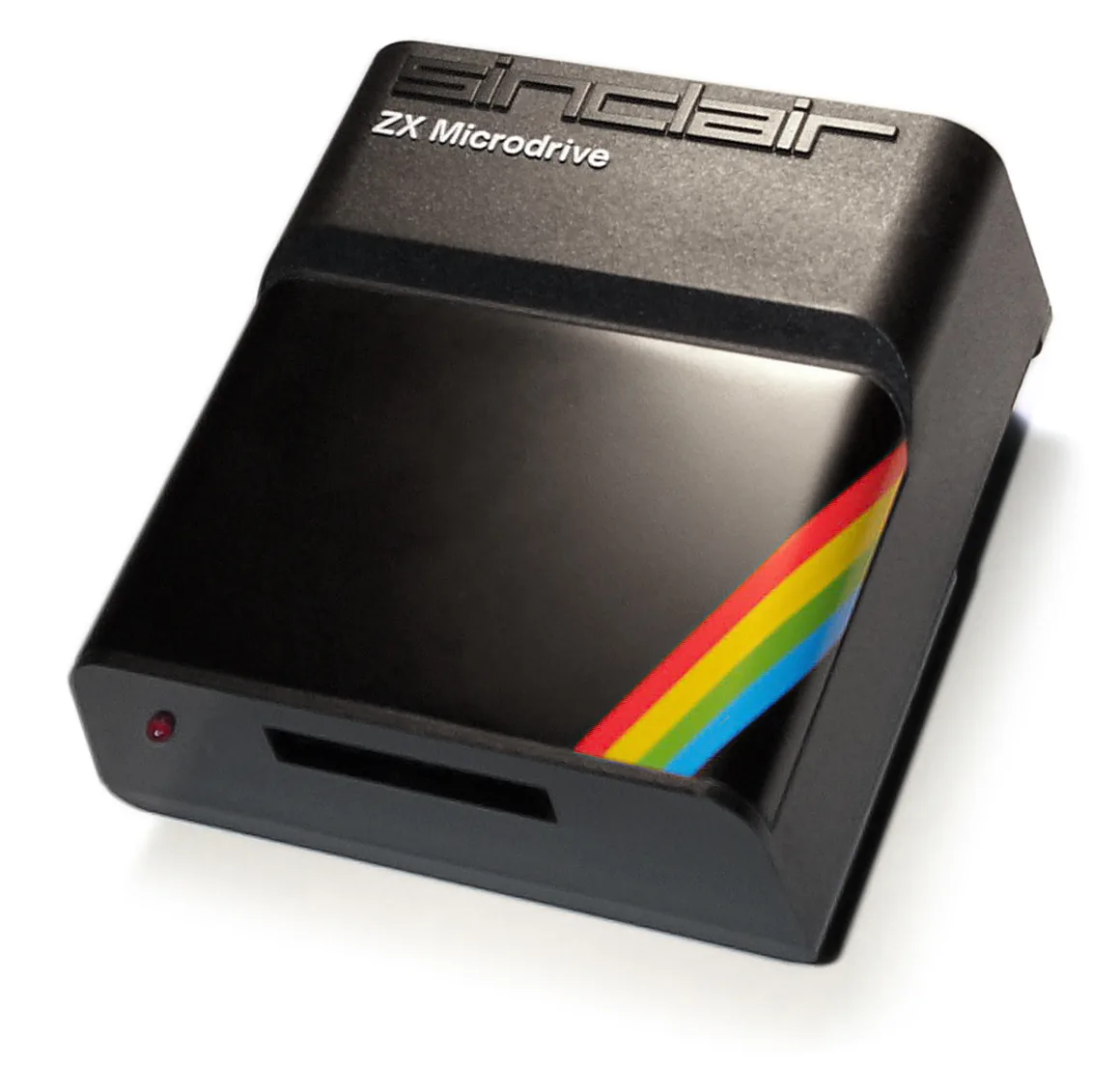

El ZX Microdrive se define como una unidad lectora y grabadora diseñada específicamente para manejar cartuchos de cinta magnética de tipo sin fin. Este dispositivo representa una solución técnica enfocada en proporcionar almacenamiento masivo a un costo reducido para las computadoras de la marca Sinclair. Su arquitectura básica se basa en un mecanismo similar al de los reproductores de casetes de audio tradicionales, adaptado para leer y escribir datos en un medio magnético continuo. Esta similitud con la tecnología de audio fue clave para mantener la accesibilidad económica del sistema frente a otras opciones de almacenamiento de la época.
Características técnicas y funcionamiento
El sistema utiliza cintas magnéticas con un ancho específico de 1,9 mm. Estas cintas forman un bucle continuo que mide exactamente 5 metros de longitud total. La configuración de bucle permite un acceso más rápido a los datos en comparación con las cintas lineales tradicionales, ya que la cinta puede retroceder y avanzar sin necesidad de rebobinado completo. La velocidad de transferencia de datos alcanza los 15 KB/s, lo que ofrecía una mejora notable respecto a la entrada y salida por puerto de cinta estándar. La capacidad mínima de almacenamiento por cartucho se establece en 85 KB, proporcionando suficiente espacio para programas y datos esenciales de la época.
Integración con hardware Sinclair
El ZX Microdrive fue lanzado oficialmente en junio de 1983, coincidiendo con el auge del ZX Spectrum como computadora doméstica. Para conectar esta unidad al ZX Spectrum, se requiere el uso de la ZX Interface 1, un módulo de expansión que actúa como puente entre el procesador principal y las unidades de almacenamiento. Esta interfaz permite gestionar hasta cuatro unidades Microdrive simultáneamente, ofreciendo flexibilidad en la organización de archivos.
Por otro lado, el Sinclair QL incorpora dos unidades Microdrive instaladas de fábrica, integrándolas directamente en el chasis principal del equipo. Esta inclusión nativa destaca la importancia que Sinclair otorgaba a este sistema de almacenamiento para su línea de computadoras más avanzadas. La decisión de incluir las unidades de serie en el QL refleja una estrategia de diseño que buscaba simplificar la experiencia del usuario al eliminar la necesidad de accesorios adicionales para un almacenamiento confiable.
Historia y lanzamiento
El lanzamiento del sistema de almacenamiento ZX Microdrive se produjo en junio de 1983, marcando un hito en la estrategia de expansión periférica de Sinclair Research para su línea de computadoras personales. Este producto fue diseñado específicamente para ofrecer una solución de almacenamiento masivo a bajo costo, diferenciándose de las soluciones de disco flexible que dominaban el mercado en ese momento. La unidad se introdujo inicialmente en el mercado británico como un accesorio clave para el ZX Spectrum, buscando resolver las limitaciones de la cinta de casete estándar mediante un mecanismo de bucle continuo.
Estrategia de precios y comercialización inicial
La estrategia comercial de Sinclair para el Microdrive se centró en la accesibilidad económica. El precio inicial de la unidad lectora/grabadora se fijó en £49,95, una cifra competitiva para la época que buscaba atraer tanto a usuarios domésticos como a entornos educativos. Para facilitar la integración inmediata con el ordenador, se ofreció un paquete que incluía la unidad junto con la ZX Interface 1, necesaria para conectar el dispositivo al puerto de expansión del Spectrum. Este conjunto completo se comercializó por £79,95, proporcionando al usuario una solución casi lista para usar sin necesidad de adiciones inmediatas. Esta estructura de precios reflejaba el objetivo de Sinclair de mantener el costo total de propiedad por debajo del de los sistemas de disco de 5,25 pulgadas de la competencia.
Adopción más allá del ZX Spectrum
Aunque el ZX Spectrum fue el primer anfitrión destacado del sistema, el diseño del cartucho de cinta sin fin demostró ser lo suficientemente versátil para ser adoptado en otros equipos de la familia Sinclair y sus socios estratégicos. Un ejemplo notable de esta expansión fue su integración en el sistema One Per Desk (OPD) desarrollado por ICL. En esta configuración, el Microdrive sirvió como el medio de almacenamiento principal, aprovechando su fiabilidad mecánica y su formato compacto para entornos de escritorio profesionales y educativos. La capacidad de incluir múltiples unidades en un solo chasis permitió a los diseñadores del OPD ofrecer una experiencia de usuario más fluida, reduciendo la necesidad de intercambiar cartuchos manualmente con la frecuencia requerida por el Spectrum. Esta adopción validó la tecnología del Microdrive como una solución viable de almacenamiento magnético de bajo costo para diversas arquitecturas de computadoras personales de finales de la década de 1980.
¿Cómo funciona internamente el ZX Microdrive?
El mecanismo interno del ZX Microdrive se basa en un sistema de almacenamiento magnético de bajo costo diseñado para ofrecer una alternativa a la memoria volátil y a los casetes tradicionales. La unidad utiliza cartuchos que contienen una cinta magnética de 1,9 mm de ancho, dispuesta en un bucle continuo de 5 metros. Este diseño de cinta sin fin permite un acceso más rápido que los casetes lineales, aunque sigue siendo secuencial en su naturaleza fundamental.
Mecanismo físico y movimiento de la cinta
El corazón del sistema es un cabezal lector/grabador de tipo estéreo, similar en construcción a los utilizados en los reproductores de audio tipo Walkman. Este cabezal se posiciona sobre la cinta magnética, que es impulsada por un pequeño motor de corriente continua. La velocidad de la cinta es de aproximadamente 76 cm/s, lo que permite que un ciclo completo de los 5 metros de cinta se complete en alrededor de 8 segundos. Esta velocidad constante es crucial para la sincronización de la lectura y escritura de los datos.
La cinta magnética se mueve entre dos rodillos de goma que la presionan contra el cabezal, asegurando un contacto físico estable. Este mecanismo, aunque sencillo, era propenso a la fricción y al desgaste de la cinta con el tiempo, lo que afectaba la fiabilidad a largo plazo. El cartucho en sí es un contenedor plástico que protege la cinta de la luz y el polvo, con una pequeña ventana que permite al cabezal acceder a la superficie magnética.
Codificación y transmisión de datos
La codificación de los datos en la cinta utiliza un sistema bifásico, similar al utilizado en los casetes del ZX Spectrum pero optimizado para la mayor velocidad del Microdrive. Los datos se transmiten en serie, lo que significa que los bits se leen y escriben uno tras otro. Sin embargo, la interfaz interna del sistema convierte los 8 bits paralelos de la memoria del ordenador en una secuencia serial para su grabación en la pista magnética.
Para maximizar la capacidad y la velocidad, el sistema alterna las pistas de la cinta. El cabezal estéreo tiene dos vías: una para la lectura y otra para la escritura, o bien se utilizan ambas para leer datos simultáneos de dos pistas adyacentes. Esta técnica permite que la velocidad de transferencia efectiva alcance los 15 KB/s, una mejora significativa sobre los aproximadamente 1 KB/s de la interfaz de casete estándar. La capacidad mínima de cada cartucho es de 85 KB, divididos en sectores lógicos que facilitan el acceso a los archivos.
| Parámetro | Valor |
|---|---|
| Ancho de la cinta | 1,9 mm |
| Longitud del bucle | 5 metros |
| Velocidad de transferencia | 15 KB/s |
| Capacidad mínima | 85 KB |
| Velocidad de la cinta | 76 cm/s |
| Tiempo por ciclo completo | 8 segundos |
| Tipo de cabezal | Estéreo (similar a Walkman) |
La estructura de los sectores en el cartucho permite que los datos se organicen en bloques lógicos, facilitando la gestión de archivos por parte del sistema operativo del ZX Spectrum o del Sinclair QL. Cada sector contiene información de encabezado y datos, lo que permite al cabezal identificar rápidamente la posición de cada archivo en la cinta. Esta organización es esencial para el funcionamiento eficiente del sistema de archivos del Microdrive.
Especificaciones técnicas y arquitectura
| Propiedad | Valor |
|---|---|
| Componente principal | Cinta magnética de 1,9 mm |
| Longitud del bucle | 5 metros |
| Velocidad de transferencia | 15 KB/s |
| Capacidad mínima | 85 KB |
| Conector físico | Plano de 14 patillas (7 polos por lado) |
| Arquitectura de conexión | Cascada de hasta 8 unidades |
| Controladora principal | ZX Interface 1 (memoria FIFO) |
| Estructura de datos | Sectores de 512 bytes (máx. 256 sectores) |
Arquitectura de almacenamiento y estructura de datos
Esta configuración permite una capacidad mínima de 85 KB por cartucho, con una velocidad de transferencia de datos de 15 KB/s. La organización lógica de la memoria se basa en una estructura de bloques divididos en sectores de 512 bytes. Cada unidad puede gestionar un máximo de 256 sectores, lo que facilita la lectura y escritura secuencial de datos en comparación con los sistemas de cinta lineales tradicionales.
Interfaz física y conexión en cascada
La conexión física entre las unidades Microdrive y el ordenador se realiza mediante un conector plano de 14 patillas, distribuidas en 7 polos por lado. Esta arquitectura permite conectar hasta 8 unidades en configuración de cascada, optimizando el uso del bus de datos y reduciendo la complejidad del cableado. La señalización se gestiona a través de la ZX Interface 1, que actúa como controladora principal del sistema.
Funcionamiento de la ZX Interface 1
La ZX Interface 1 sirve como puente entre las unidades Microdrive y el procesador del ZX Spectrum. Incorpora una memoria FIFO (First In, First Out) que amortigua la diferencia de velocidad entre la cinta magnética y el procesador, reduciendo la sobrecarga de la CPU durante las operaciones de lectura y escritura. Esta arquitectura permite que el sistema funcione de manera más eficiente que la conexión directa a la entrada de casete, aunque requiere una alimentación adicional para mantener el flujo de datos constante.
Integración en el ecosistema Sinclair
Mientras que el ZX Spectrum requería la conexión externa de la ZX Interface 1 para aprovechar las unidades Microdrive, el Sinclair QL integraba 2 unidades de fábrica, lo que demostraba la madurez de la tecnología dentro del ecosistema de almacenamiento de bajo costo de Sinclair. Esta integración nativa permitía a los usuarios del QL acceder a un almacenamiento masivo sin necesidad de periféricos adicionales, consolidando el Microdrive como una solución económica para la época.
¿Cuáles son las limitaciones de fiabilidad?
El sistema ZX Microdrive, aunque revolucionario por su capacidad de ofrecer almacenamiento masivo a bajo costo, presentaba desventajas técnicas significativas que afectaron su adopción masiva y la percepción de su fiabilidad a largo plazo. El medio físico utilizado, una cinta magnética de 1,9 mm de ancho en un bucle continuo de 5 metros, era inherentemente delicado. La naturaleza de la cinta sin fin sometía al medio a tensiones mecánicas constantes durante la operación, lo que derivaba en problemas comunes como el estiramiento de la cinta y una vida útil relativamente corta en comparación con otros medios de almacenamiento de la época.
Vulnerabilidad a la escritura y riesgo de datos
Una de las críticas más severas hacia el Microdrive era la fragilidad de su mecanismo de protección contra escritura. A diferencia de los discos duros o las cintas de casete tradicionales que utilizaban una pestaña física para bloquear la pista de grabación, el Microdrive dependía en gran medida de la protección basada en software. Este sistema funcionaba mediante un pequeño orificio en el cartucho que, al ser cubierto o descubierto, indicaba al lector el estado de la pista. Sin embargo, la implementación tenía un defecto crítico: si el mecanismo de lectura no detectaba correctamente la pista de protección, el cartucho era susceptible de ser borrado completamente en aproximadamente 8 segundos. Este riesgo de pérdida de datos rápidos y casi instantáneos generaba una ansiedad constante entre los usuarios, quienes debían confiar en que el cabezal lector/grabador, similar al de los casetes de audio, interpretara correctamente el estado del cartucho en cada sesión.
Factor económico y adopción
El costo de los cartuchos también influyó en la percepción del sistema. Inicialmente, cada cartucho tenía un precio de 4,95 libras, lo que resultaba bastante elevado para un medio de almacenamiento de 85 KB. Con el tiempo, el precio se redujo a 1,99 libras, mejorando su competitividad, pero la relación costo-capacidad seguía siendo un punto de debate. La velocidad de transferencia de 15 KB/s, aunque superior a la unidad de casete estándar del ZX Spectrum, no compensaba totalmente las preocupaciones sobre la durabilidad física de la cinta y la vulnerabilidad de los datos almacenados. Estas limitaciones, combinadas con la necesidad de conectar la unidad a través de la ZX Interface 1 en el caso del ZX Spectrum, hicieron que muchos usuarios prefirieran alternativas como los discos flexibles, a pesar de que el Microdrive ofrecía una solución integrada y de bajo costo para las máquinas de Sinclair, incluyendo el Sinclair QL que venía con dos unidades instaladas de fábrica.
Ejercicios resueltos: cálculo de capacidad y velocidad
| Propiedad | Valor |
|---|---|
| Tipo de tema | Producto |
| Descripción | Unidad lectora/grabadora de cartuchos de cinta sin fin |
| Ancho de cinta | 1,9 mm |
| Longitud de bucle | 5 metros |
| Velocidad de transferencia | 15 KB/s |
| Capacidad mínima | 85 KB |
| Fecha de lanzamiento | junio de 1983 |
| Dispositivo asociado | ZX Spectrum |
Ejercicios resueltos: cálculo de capacidad y velocidad
1. Cálculo del tiempo de lectura completa
Para determinar el tiempo necesario para leer la totalidad de un cartucho ZX Microdrive, se deben utilizar los datos técnicos proporcionados: una capacidad mínima de 85 KB y una velocidad de transferencia de 15 KB/s. El procedimiento implica dividir la capacidad total entre la velocidad de transferencia.
La fórmula aplicada es:
Tiempo=CapacidadVelocidadSustituyendo los valores verificados:
Tiempo=85 KB15 KB/s≈5,67 segundosEste resultado indica que, en condiciones ideales y sin considerar la aceleración inicial del motor, la lectura completa de un cartucho estándar toma aproximadamente 5,67 segundos. Es importante notar que este cálculo asume una velocidad constante de 15 KB/s a lo largo de toda la longitud de la cinta.
2. Análisis de la relación capacidad-velocidad
La relación entre la capacidad de almacenamiento y la velocidad de transferencia define la eficiencia del sistema. Con una capacidad de 85 KB y una velocidad de 15 KB/s, se puede analizar cuántos ciclos de lectura son necesarios para recuperar grandes volúmenes de datos si se utiliza la misma unidad repetidamente.
Si se desea almacenar 170 KB de datos en un solo cartucho (doble de la capacidad mínima), el tiempo total de lectura sería:
Tiempo_total=170 KB15 KB/s≈11,33 segundosEste ejercicio muestra que duplicar la capacidad de almacenamiento en el mismo cartucho duplica proporcionalmente el tiempo de lectura, manteniendo constante la velocidad de transferencia. Esto es relevante para entender las limitaciones del sistema en aplicaciones que requieren acceso rápido a datos.
3. Procedimiento de 'estirar' la cinta para ampliar capacidad
Un método práctico para ampliar la capacidad de un cartucho ZX Microdrive es 'estirar' la cinta magnética de 1,9 mm de ancho. Este procedimiento implica ajustar la tensión de la cinta para aprovechar mejor su superficie, permitiendo que se almacenen más datos en la misma longitud de 5 metros.
Al estirar la cinta, se puede aumentar la densidad de los datos almacenados. Sin embargo, este método requiere cuidado para evitar la ruptura de la cinta o la pérdida de datos. La capacidad mínima de 85 KB puede incrementarse ligeramente, pero la velocidad de transferencia de 15 KB/s se mantiene constante, ya que depende del mecanismo de lectura y no de la densidad de la cinta.
Este procedimiento es útil para usuarios que necesitan almacenar más datos sin cambiar el hardware, aunque implica un compromiso entre la capacidad y la fiabilidad de la cinta.
Preguntas frecuentes
¿Cuánto tiempo tarda en leer un cartucho ZX Microdrive?
Un cartucho con capacidad mínima de 85 KB y velocidad de transferencia de 15 KB/s tarda aproximadamente 5,67 segundos en leerse completamente, según los cálculos basados en los datos técnicos proporcionados.
¿Qué capacidad tiene un cartucho ZX Microdrive?
La capacidad mínima de un cartucho ZX Microdrive es de 85 KB, utilizando cintas magnéticas de 1,9 mm de ancho en un bucle continuo de 5 metros.
¿Cómo se conecta el ZX Microdrive al ZX Spectrum?
El ZX Microdrive se conecta al ZX Spectrum por medio de la ZX Interface 1, permitiendo el almacenamiento masivo a bajo costo para las máquinas de Sinclair.
Resumen
El ZX Microdrive es una unidad de almacenamiento de cinta sin fin lanzada en junio de 1983 para el ZX Spectrum. Con una capacidad mínima de 85 KB y una velocidad de transferencia de 15 KB/s, ofrece una solución de almacenamiento a bajo costo. Los ejercicios resueltos muestran cómo calcular el tiempo de lectura y analizar la relación entre capacidad y velocidad, destacando la importancia de estos parámetros en el rendimiento del sistema.
¿Por qué es importante el ZX Microdrive?
El ZX Microdrive representa un hito en la historia del almacenamiento de datos para computadoras de 8 bits, diseñado específicamente para ofrecer una solución intermedia entre la simplicidad de la cinta de casete y la capacidad de los discos flexibles. Su importancia radica en el intento de Sinclair Research por dotar al mercado de un medio de almacenamiento masivo a bajo costo, utilizando tecnología probada pero con un formato innovador. Este dispositivo fue lanzado en junio de 1983 para el ZX Spectrum, marcando un esfuerzo por mejorar la experiencia del usuario sin elevar drásticamente el precio del sistema completo.
Enfoque técnico y comparación con la competencia
La arquitectura del ZX Microdrive se basa en el uso de cintas magnéticas de 1,9 mm de ancho, organizadas en un bucle continuo de 5 metros dentro de un cartucho. Esta configuración de cinta sin fin permitía una velocidad de transferencia de 15 KB/s, una mejora significativa respecto a las cintas de casete tradicionales, aunque con una capacidad mínima de 85 KB por cartucho. El mecanismo emplea un cabezal lector/grabador similar al de los casetes de audio, lo que facilitaba la producción en masa y reducía los costos de fabricación.
En comparación con otros medios de la época, como los discos de 5,25 pulgadas o los discos de 3 pulgadas, el Microdrive ofrecía una alternativa más económica, aunque con compromisos en términos de capacidad y durabilidad. Mientras que los discos duros y flexibles proporcionaban un acceso más rápido y mayor espacio, el Microdrive se posicionaba como una solución práctica para usuarios que buscaban una mejora sobre la cinta de casete sin el gasto adicional de un sistema de discos completo. La conexión al ZX Spectrum se realizaba a través de la ZX Interface 1, mientras que el Sinclair QL incluía dos unidades instaladas de fábrica, lo que destacaba su integración en la línea de productos de Sinclair.
Impacto en la comunidad y documentación
El lanzamiento del ZX Microdrive generó un interés considerable en la comunidad de usuarios de Sinclair, quienes veían en este dispositivo una oportunidad para optimizar el almacenamiento de datos en sus computadoras. Las revistas especializadas de los años ochenta dedicaron extensas secciones a revisar y documentar el funcionamiento del Microdrive, analizando sus ventajas y desventajas en comparación con otros medios disponibles. Esta documentación no solo ayudó a los usuarios a comprender mejor el dispositivo, sino que también contribuyó a la creación de un cuerpo de conocimiento técnico que influyó en el desarrollo posterior del sistema.
A pesar de sus limitaciones, el ZX Microdrive dejó una huella en la historia de la computación personal, demostrando la capacidad de Sinclair para innovar con recursos limitados. Su enfoque en la reducción de costos y la simplificación del diseño lo convirtió en un ejemplo de cómo la ingeniería práctica puede influir en la adopción tecnológica en mercados emergentes. La relevancia del Microdrive se extiende más allá de sus especificaciones técnicas, reflejando las estrategias de mercado y las necesidades de los usuarios de la época.
