La geometría variable es un concepto de ingeniería aeronáutica que permite a las alas de una aeronave cambiar su forma o posición durante el vuelo, optimizando así el rendimiento en diferentes regímenes de velocidad. Este sistema fue desarrollado principalmente durante la Guerra Fría para resolver el compromiso entre la necesidad de alta velocidad en el combate a reacción y la eficiencia del combustible en crucero, permitiendo que aviones como el F-14 Tomcat y el Tu-160 alcanzaran prestaciones excepcionales en múltiples escenarios operativos.
El desarrollo de estas aeronaves representó una de las cumbres de la complejidad mecánica en la aviación militar, combinando sistemas hidráulicos, eléctricos y estructurales para desplazar grandes superficies alares. Aunque su uso disminuyó con la llegada de los materiales compuestos y la electrónica de vuelo avanzada, la geometría variable sigue siendo un referente en la historia de la tecnología aeroespacial.
Definición y concepto
Una ala de geometría variable es una configuración aerodinámica diseñada para alterar su forma durante el vuelo, permitiendo así la optimización del rendimiento bajo diversas condiciones de operación. Esta tecnología busca resolver uno de los desafíos clásicos de la aviación: la necesidad de equilibrar las características de eficiencia a diferentes regímenes de velocidad. Al modificar la disposición física del ala, la aeronave puede adaptar su perfil aerodinámico para maximizar la eficiencia tanto en el despegue y el aterrizaje como en el crucero a alta velocidad.
Ventajas aerodinámicas y funcionamiento
El principio fundamental detrás de la geometría variable radica en la explotación de las ventajas de un ala en flecha a altas velocidades, mientras se mitigan sus desventajas inherentes a bajas velocidades. Un ala con un alto ángulo de flecha ofrece una menor resistencia aerodinámica a velocidades transónicas y supersónicas, lo que resulta crucial para el rendimiento del crucero. Sin embargo, a bajas velocidades, como durante el despegue y el aterrizaje, un ala altamente flechada tiende a generar menor sustentación y requiere mayores velocidades de stall, lo que alarga la pista necesaria para la operación.

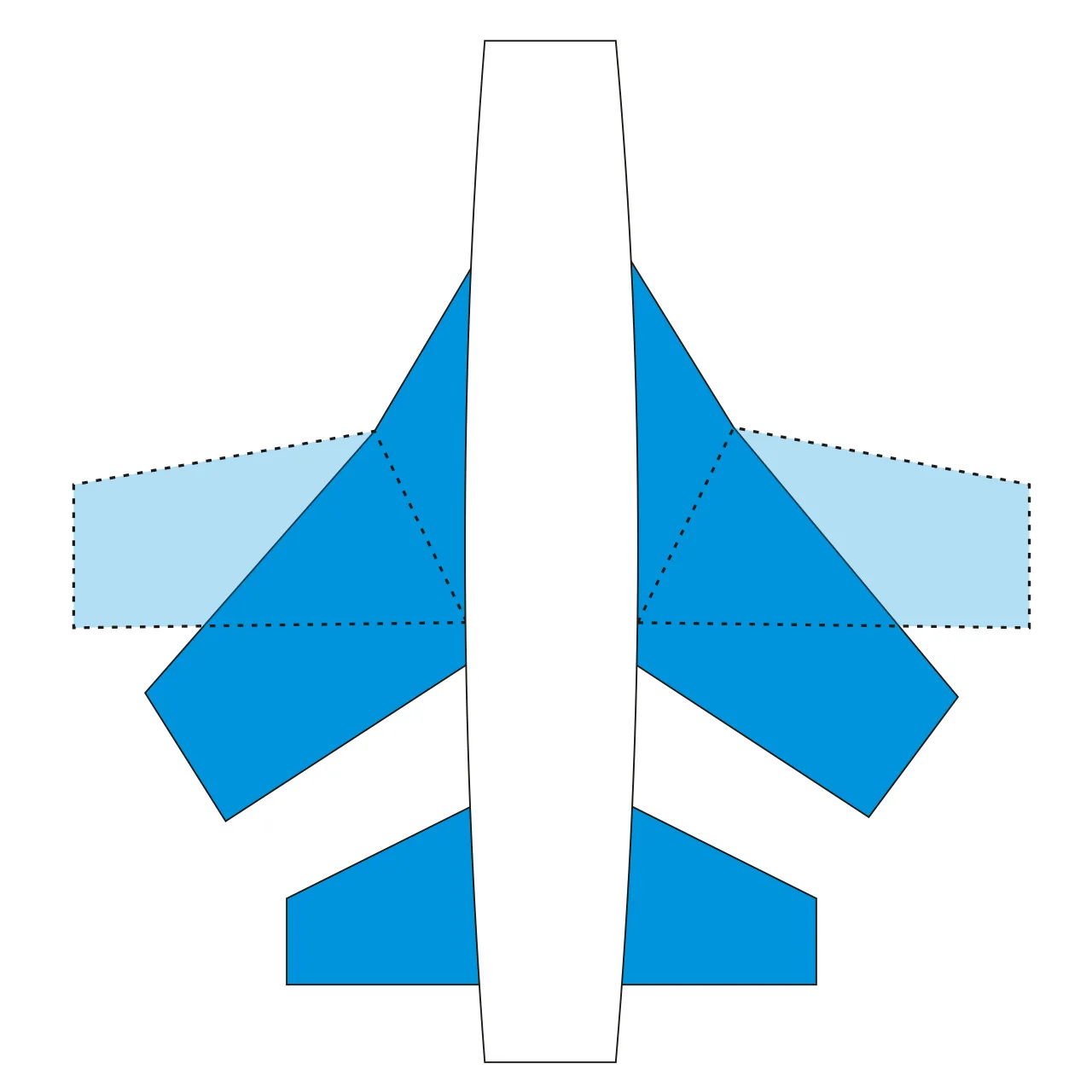

Al permitir que el ala cambie su ángulo de flecha, la aeronave puede presentar un perfil más recto o menos flechado a bajas velocidades para aumentar la sustentación y mejorar la maniobrabilidad. A medida que la velocidad aumenta, el ala se despliega hacia atrás para reducir la resistencia inducida y la resistencia de onda, optimizando así el flujo de aire alrededor del fuselaje y las superficies alares. Este mecanismo permite que la aeronave se comporte de manera satisfactoria en una amplia gama de condiciones de vuelo, ofreciendo una versatilidad que las alas fijas tradicionales a menudo no pueden igualar sin compromisos significativos.
Distinción terminológica: Geometría variable y ala swing
En la literatura técnica y en el uso común, el término "geometría variable" se utiliza a menudo de forma indistinta con el de "ala swing" o ala batiente. Sin embargo, estrictamente hablando, una ala swing es un tipo específico de configuración de geometría variable. El término "ala swing" se refiere particularmente al mecanismo donde el ala gira sobre un punto de pivote, generalmente ubicado cerca de la raíz del ala, para cambiar el ángulo de flecha. Aunque esta es la implementación más conocida y visualmente distintiva, la geometría variable puede abarcar otras configuraciones mecánicas que alteran la forma del ala, aunque el concepto de ala swing es el que ha definido la mayoría de las aplicaciones históricas y modernas de esta tecnología.
Desventajas: Peso y complejidad
A pesar de las ventajas aerodinámicas ofrecidas por la configuración de geometría variable, su adopción generalizada ha sido limitada por factores críticos relacionados con el peso y la complejidad añadida. Los mecanismos necesarios para mover y bloquear las alas en diferentes ángulos requieren estructuras robustas, actuadores hidráulicos o eléctricos, y sistemas de control sofisticados. Estos componentes añaden un peso significativo a la aeronave, lo que puede contrarrestar las ganancias de eficiencia aerodinámica, especialmente en vuelos a velocidades subsonicas donde las ventajas de la flecha son menos pronunciadas.
Además, la complejidad mecánica implica mayores requisitos de mantenimiento y una mayor probabilidad de fallos en comparación con las alas fijas más simples. El espacio ocupado por los mecanismos de pivote también puede reducir el volumen disponible para el combustible o la carga útil dentro del fuselaje. Estos factores han llevado a que, con el avance de los sistemas de control de vuelo modernos y las mejoras en los materiales compuestos, muchas aeronaves nuevas opten por configuraciones de ala fija más optimizadas, reservando la geometría variable para misiones específicas donde las ventajas de versatilidad superan los costos adicionales de peso y complejidad.
Historia y desarrollo tecnológico
El concepto de alas de geometría variable surge de la necesidad de resolver la dicotomía aerodinámica inherente a las alas en flecha. Estas configuraciones ofrecen estabilidad a altas velocidades, pero sufren de coeficientes de sustentación reducidos a bajas velocidades, lo que complica el despegue y el aterrizaje. La solución teórica implicaba alterar la forma del ala durante el vuelo para optimizar su rendimiento según la velocidad instantánea.
Orígenes alemanes
Los primeros intentos prácticos de implementar esta tecnología se dieron en Alemania durante la Segunda Guerra Mundial. Los ingenieros alemanes desarrollaron el Messerschmitt P-1101, un prototipo que incorporó el mecanismo básico para variar la flecha del ala. Este diseño sentó las bases conceptuales para que otras naciones estudiaran la viabilidad de cambiar la geometría del ala en tiempo real, marcando el inicio de lo que se convertiría en una característica distintiva de varias aeronaves a reacción.
Pruebas estadounidenses y desafíos técnicos
Estados Unidos avanzó rápidamente en la investigación durante la posguerra con el Bell X-5. Esta aeronave de prueba demostró que la variación de la flecha podía controlarse eficazmente, pero reveló problemas críticos relacionados con el centro de gravedad. A medida que el ala se movía, el centro de presión cambiaba, lo que requería ajustes complejos en el empuje y la distribución de peso para mantener la estabilidad longitudinal. Estos hallazgos fueron cruciales para entender las implicaciones estructurales y de control de las alas de geometría variable.
Intentos de la década de 1950
Durante la década de 1950, varios proyectos intentaron llevar la tecnología a la producción. El Grumman XF10F Jaguar fue uno de los primeros intentos de integrar alas de geometría variable en un caza naval, aunque enfrentó desafíos de peso y complejidad mecánica. Paralelamente, el diseñador británico Barnes Wallis trabajó en proyectos que exploraban configuraciones similares, buscando optimizar el rendimiento de las alas para diferentes regímenes de vuelo. Sin embargo, la complejidad añadida y el peso de los mecanismos necesarios para mover las alas comenzaron a contrarrestar las ventajas aerodinámicas, lo que limitó su adopción generalizada en esa época.
¿Cómo funcionan los sistemas de geometría variable?
Los sistemas de geometría variable responden a la necesidad de optimizar el rendimiento aerodinámico en aeronaves que operan en un amplio rango de velocidades. El diseño busca combinar las ventajas de un ala en flecha a altas velocidades con las características favorables de un ala recta o poco flechada a bajas velocidades. Esta configuración permite reducir la resistencia inducida durante el despegue y aterrizaje, así como disminuir la resistencia de forma a velocidades transónicas y supersónicas.
Requisitos de diseño y compensación del centro de gravedad
La alteración de la forma del ala implica cambios significativos en la distribución de las fuerzas aerodinámicas. Un aspecto crítico es la compensación del momento de picado que se genera al mover el ala. Cuando el ala se desplaza hacia atrás, el centro de presión se mueve, lo que puede alterar la estabilidad longitudinal de la aeronave. Para contrarrestar este efecto, se requiere un ajuste preciso del centro de gravedad o el uso de sistemas de control de vuelo que compensen el cambio en el momento aerodinámico.
El peso y la complejidad añadidos por los mecanismos de articulación, los actuadores y los sistemas de bloqueo son factores determinantes en el diseño. Estos elementos deben ser lo suficientemente ligeros para no contrarrestar las ventajas aerodinámicas, pero lo suficientemente robustos para soportar las cargas estructurales durante el vuelo. La complejidad mecánica requiere mantenimiento especializado y puede afectar la fiabilidad operativa de la aeronave.
Diferencias en el espaciado de los pivotes
La ubicación de los pivotes de articulación es un parámetro crítico que influye en el rendimiento aerodinámico y estructural. En el diseño del General Dynamics F-111, los pivotes se ubicaron de manera que permitían un barrido amplio del ala, optimizando el rendimiento a diferentes velocidades. Este enfoque requirió una estructura compleja para mantener la rigidez del ala durante el vuelo.
En contraste, los estudios del TsAGI soviético exploraron configuraciones alternativas de espaciado de pivotes para optimizar el rendimiento en aeronaves como el Tupolev Tu-160. Estas investigaciones buscaban equilibrar las ventajas aerodinámicas con la simplicidad estructural, considerando las características específicas de las aeronaves de gran tamaño y alto rendimiento. Las diferencias en el diseño de los pivotes reflejan las distintas prioridades de diseño entre los programas de aeronaves occidentales y soviéticas.
Aplicación en aeronaves de amplio rango de velocidades
La geometría variable se utilizó principalmente en aeronaves que necesitaban operar eficientemente en un amplio rango de velocidades, desde el despegue y aterrizaje a bajas velocidades hasta el vuelo de crucero a velocidades transónicas o supersónicas. Esta flexibilidad permitía optimizar el rendimiento en diferentes fases del vuelo, mejorando la eficiencia del combustible y la maniobrabilidad.
Sin embargo, el uso generalizado de esta configuración se vio limitado por el peso y la complejidad añadidos. Con el desarrollo de sistemas de control de vuelo modernos y mejoras en la aerodinámica de alas fijas, muchas aeronaves posteriores lograron rendimientos comparables sin la necesidad de mecanismos de geometría variable. Esto explica por qué su uso no está demasiado generalizado en la aviación moderna.
Aeronaves militares de producción
La implementación de alas de geometría variable en aeronaves militares de producción representó una solución de compromiso para optimizar el rendimiento en distintos regímenes de vuelo. Como se ha indicado, esta configuración permite aprovechar las ventajas aerodinámicas del ala en flecha a altas velocidades, al reducir la resistencia inducida y retrasar las ondas de choque, mientras que se mitigan sus desventajas a bajas velocidades, como el aumento de la resistencia y la necesidad de mayor longitud de pista para el despegue y aterrizaje. Sin embargo, el peso y la complejidad mecánica añadidos han limitado su adopción masiva, especialmente con el avance de los sistemas de control de vuelo por computadora (fly-by-wigital) que permiten estabilizar alas fijas más complejas.
Aeronaves destacadas
Varias naciones desarrollaron aeronaves de producción en serie que incorporaron esta tecnología para cubrir necesidades específicas, desde el combate aéreo hasta el bombardeo estratégico. A continuación se presentan los modelos más representativos:
| Aeronave | País/Constructor | Contexto y uso |
|---|---|---|
| General Dynamics F-111 | Estados Unidos / General Dynamics | Primera aeronave de producción en usar esta configuración, diseñada para múltiples roles incluyendo el ataque y el reconocimiento. |
| Grumman F-14 Tomcat | Estados Unidos / Grumman | Interceptor de la Armada de los Estados Unidos, optimizado para el combate aéreo a gran alcance y velocidad. |
| Mikoyan-Gurevich MiG-23 | Unión Soviética / Mikoyan-Gurevich | Primer caza soviético de producción con alas variables, diseñado para el combate aéreo y el ataque al suelo. |
| Mikoyan-Gurevich MiG-27 | Unión Soviética / Mikoyan-Gurevich | Versión especializada de ataque al suelo derivada del MiG-23. |
| Panavia Tornado | Europa (Alemania, Reino Unido, Italia) / Panavia | Aeronave multirola europea, destacada por su capacidad de crucero a baja altura y alta velocidad. |
| Rockwell B-1 Lancer | Estados Unidos / Rockwell | Bombardero estratégico diseñado inicialmente para el crucero a baja altura y alta velocidad para evadir la defensa aérea. |
| Sukhoi Su-17/Su-20/Su-22 | Unión Soviética / Sukhoi | Familia de aviones de ataque y reconocimiento, evolución del caza Su-7 con alas variables para mejorar la maniobrabilidad. |
| Sukhoi Su-24 | Unión Soviética / Sukhoi | Avión de ataque y reconocimiento táctico, diseñado para operar en diversas condiciones meteorológicas y de terreno. |
| Tupolev Tu-22M | Unión Soviética / Tupolev | Bombardero estratégico y avión de ataque marítimo, conocido por su gran alcance y velocidad supersónica. |
| Tupolev Tu-160 | Unión Soviética / Tupolev | Último avión militar de geometría variable, volando por primera vez en 1980; es el avión de reacción más grande y más rápido en servicio. |
El desarrollo de estas aeronaves refleja la búsqueda de versatilidad aerodinámica antes de que la electrónica de vuelo permitiera compensar las limitaciones de las alas fijas. El F-111 marcó el inicio de esta era en la producción masiva, mientras que el Tu-160 representa el punto culminante en tamaño y complejidad de esta tecnología. La complejidad mecánica, incluyendo los mecanismos de giro del ala y los sistemas de engranajes, incrementaba el peso estructural y los costos de mantenimiento, factores que finalmente llevaron a su sustitución gradual por diseños de ala fija con perfiles adaptativos y control computarizado.
Proyectos experimentales y cancelados
El desarrollo de la geometría variable en las alas no se limitó a los éxitos comerciales, sino que atravesó una fase intensa de experimentación y proyectos que finalmente fueron cancelados debido a desafíos técnicos y económicos. Estos esfuerzos demostraron la viabilidad del concepto, pero también revelaron sus limitaciones prácticas frente a la complejidad mecánica y el peso añadido.
Aeronaves experimentales clave
Varios prototipos fueron fundamentales para validar la teoría del ala de geometría variable. El Messerschmitt Me P.1101, desarrollado inicialmente por ingenieros alemanes, sirvió como un precursor importante en la investigación temprana. En Estados Unidos, el Bell X-5 fue crucial para demostrar cómo el cambio de flecha del ala afectaba el rendimiento del vuelo a diferentes velocidades. Otro ejemplo significativo fue el Grumman XF10F Jaguar, que exploró esta configuración en el contexto de la aviación estadounidense. En Europa, el Westland-Hill Pterodactyl IV representó un esfuerzo británico para integrar esta tecnología, mientras que el Dassault Mirage G fue un proyecto francés que buscaba optimizar el rendimiento de sus caza-bombardeo.
| Aeronave | Características destacadas |
|---|---|
| Messerschmitt Me P.1101 | Desarrollado por ingenieros alemanes; precursor en la investigación del concepto. |
| Bell X-5 | Demostró el impacto del cambio de flecha en el rendimiento del vuelo. |
| Grumman XF10F Jaguar | Exploración de la configuración en la aviación estadounidense. |
| Westland-Hill Pterodactyl IV | Esforzo británico para integrar la tecnología de alas variables. |
| Dassault Mirage G | Proyecto francés enfocado en optimizar el rendimiento de caza-bombardeo. |
Proyectos cancelados y desafíos de diseño
A pesar del interés inicial, varios proyectos de gran escala fueron cancelados. El Boeing 2707, un avión comercial de reacción, enfrentó problemas significativos relacionados con el espacio en la cabina. La necesidad de alojar los mecanismos que permitían el movimiento de las alas reducía el espacio disponible para los pasajeros y la carga, lo que afectaba la eficiencia del diseño. Además, los proyectos de Barnes Wallis, conocido por sus innovaciones en ingeniería aeroespacial, también enfrentaron desafíos que llevaron a su cancelación. Estos casos ilustran cómo la complejidad y el peso añadidos por los sistemas de geometría variable podían contrarrestar las ventajas aerodinámicas, limitando su adopción generalizada en la aviación comercial y militar.
¿Por qué dejó de usarse la geometría variable?
El declive de la geometría variable en el diseño de aeronaves militares y comerciales se debe principalmente a la convergencia de factores técnicos y económicos que hicieron que sus ventajas aerodinámicas fueran compensadas, y en muchos casos superadas, por alternativas más simples. Aunque esta configuración permitía aprovechar las ventajas de un ala en flecha a altas velocidades mientras se evitaban sus desventajas a bajas velocidades, el peso y la complejidad añadidos requeridos contrarrestaban significativamente esas ventajas, limitando su uso generalizado.
Avances en sistemas de control de vuelo
Un factor determinante en la reducción del interés por las alas de geometría variable fue el desarrollo de sistemas de control de vuelo basados en la 'estabilidad relajada' durante la década de 1970. Estos sistemas permitieron que aeronaves con configuraciones de ala fijas lograran un rendimiento comparable al de las alas móviles mediante el uso de superficies de control más grandes y sistemas de control de vuelo electrónicos que ajustaban continuamente la posición de los alerones y otros elementos aerodinámicos. Esta innovación redujo la necesidad de alterar físicamente la forma del ala para optimizar el rendimiento en diferentes regímenes de vuelo.
Costo en peso y complejidad mecánica
Las alas de geometría variable requieren mecanismos complejos para mover las alas hacia adelante y hacia atrás, lo que añade peso significativo a la estructura del avión. Este peso adicional reduce la eficiencia general del avión, especialmente en vuelos de crucero donde el ala se mantiene en una posición intermedia. Además, la complejidad mecánica de estos sistemas aumenta los costos de mantenimiento y reduce la fiabilidad general del avión, factores que se volvieron cada vez más importantes a medida que los presupuestos de defensa y las presiones comerciales exigían mayor eficiencia.
Últimas implementaciones y ausencia de nuevas construcciones
El Tupolev Tu-160, que voló por primera vez en 1980, representa el último avión militar de geometría variable en entrar en producción. Desde entonces, no se han desarrollado nuevas construcciones significativas que utilicen esta configuración. La falta de nuevas implementaciones refleja la opinión generalizada en la industria aeronáutica de que las ventajas de la geometría variable ya no justifican sus desventajas en la era de los sistemas de control de vuelo avanzados y los materiales compuestos ligeros.
Comparación con ventajas originales
A pesar de su declive, la geometría variable ofrecía ventajas significativas en ciertos contextos operativos. En el despegue, las alas extendidas proporcionaban mayor sustentación, permitiendo distancias de rodaje más cortas y cargas útiles más grandes. En la penetración a baja altura, la capacidad de ajustar la geometría del ala permitía optimizar el rendimiento aerodinámico para diferentes velocidades y altitudes. Sin embargo, estas ventajas fueron gradualmente superadas por mejoras en los motores, los materiales y los sistemas de control de vuelo, que permitieron a las alas fijas lograr un rendimiento comparable con menor complejidad y peso.
Ejercicios resueltos
Escenario 1: Análisis cualitativo del desplazamiento del centro de gravedad
La variación geométrica de las alas implica un desplazamiento físico significativo de la masa alar respecto al fuselaje. En configuraciones de ala en flecha variable, cuando las alas se mueven hacia atrás (mayor flecha) para optimizar el vuelo a altas velocidades, la masa alar se traslada hacia la cola de la aeronave. Esto genera un cambio en el centro de gravedad (CG) que puede afectar la estabilidad longitudinal. El problema del Bell X-5, mencionado en la base de datos, ilustra cómo este desplazamiento requiere ajustes activos en el sistema de control de vuelo o en la distribución de combustible para mantener el equilibrio. Conceptualmente, si se considera la masa del ala como un punto de fuerza, su movimiento posterior aumenta el momento de cabeceo hacia abajo, exigiendo mayor sustentación en el timón de profundidad o un desplazamiento del CG hacia atrás para compensar.
Escenario 2: Comparación de requisitos de pista para despegue
Las ventajas aerodinámicas de la geometría variable permiten optimizar la relación de aspecto y la superficie alar según la velocidad. Para el despegue, las alas se configuran con menor flecha (más rectas), lo que aumenta la superficie efectiva y mejora la sustentación a bajas velocidades. Esto reduce la longitud de pista necesaria en comparación con una ala fija en flecha profunda. En el caso del General Dynamics F-111 y el Tornado, esta capacidad permite operar desde pistas más cortas o con cargas alares más altas. Sin embargo, el peso añadido por los mecanismos de articulación y la complejidad estructural contrarrestan parcialmente esta ventaja. La comparación cualitativa muestra que, aunque la geometría variable ofrece flexibilidad aerodinámica superior, el incremento de peso puede exigir una mayor distancia de rodadura para alcanzar la velocidad de despegue, equilibrando así las ganancias en sustentación.
Conclusión práctica
Estos escenarios ilustran que la geometría variable no es una solución universal. Las ventajas en versatilidad aerodinámica deben sopesarse contra el peso y la complejidad mecánica. En aplicaciones donde la operación en pistas cortas y la eficiencia a múltiples velocidades son críticas, como en el F-111, la configuración es beneficiosa. En otros casos, los sistemas de control de vuelo modernos y las alas fijas optimizadas pueden ofrecer un rendimiento comparable con menor complejidad, explicando por qué su uso no está generalizado en la aviación militar contemporánea.
Preguntas frecuentes
¿Qué es exactamente la geometría variable en aviación?
Es un sistema mecánico que permite a las alas de un avión cambiar su ángulo de flecha o su forma durante el vuelo para optimizar la aerodinámica según la velocidad y la altitud.
¿Por qué se usó principalmente en aviones militares?
Se utilizó en aviones militares para combinar la estabilidad y el alcance de un ala recta con la velocidad y la penetración de resistencia de un ala en flecha, crucial para interceptores y bombarderos estratégicos.
¿Cuáles son los principales inconvenientes de este sistema?
Los principales inconvenientes incluyen el peso adicional de los mecanismos de desplazamiento, el mayor costo de mantenimiento, la complejidad estructural y la reducción del espacio interno para combustible o carga útil.
¿Qué aviones famosos utilizaron geometría variable?
Entre los más conocidos están el F-14 Tomcat de Estados Unidos, el F-111, el Tu-160 y el Tu-22M de la Unión Soviética, así como el Concorde y el B-1 Lancer.
¿Por qué dejó de ser común en los aviones modernos?
Dejó de ser común debido al avance en los materiales compuestos, la mejora en los perfiles alares fijos y la integración de sistemas electrónicos de control de vuelo que permiten a las alas fijas rendir bien en múltiples regímenes.
Resumen
Su desarrollo permitió a aeronaves militares y civiles alcanzar velocidades y eficiencias que las alas fijas tradicionales tenían dificultades para igualar en múltiples escenarios.
A pesar de su éxito técnico, la complejidad mecánica y los costos asociados llevaron a su progresiva sustitución por tecnologías más ligeras y electrónicas. El estudio de estos sistemas ofrece valiosas lecciones sobre el equilibrio entre el rendimiento aerodinámico y la eficiencia operativa en el diseño aeroespacial.
