El altavoz electrostático es un transductor acústico que convierte señales eléctricas en sonido mediante la fuerza ejercida sobre una membrana cargada situada entre dos placas conductoras. A diferencia de los altavoces dinámicos tradicionales, que dependen del movimiento de una bobina dentro de un campo magnético, este dispositivo utiliza campos eléctricos estáticos para lograr una reproducción sonora de alta fidelidad y baja distorsión.
Este tipo de tecnología es fundamental en la ingeniería de audio y la acústica, ya que ofrece características únicas de radiación sonora y respuesta en frecuencia. Su estudio permite comprender principios clave de la electromecánica y su aplicación en sistemas de alta definición, desde estudios de grabación hasta sistemas de cine en casa.
Definición y concepto
Un altavoz electrostático es un dispositivo de reproducción de sonido que pertenece a la categoría de los transductores electroacústicos. Este tipo de altavoz se caracteriza por convertir señales eléctricas en ondas sonoras mediante principios electrostáticos, lo que lo diferencia de otros tipos de altavoces más comunes, como los dinámicos o los de cinta. También conocido como altavoz de condensador, este dispositivo funciona de manera análoga a un micrófono de condensador, aunque con fines inversos: mientras que el micrófono convierte las ondas sonoras en señales eléctricas, el altavoz electrostático transforma las señales eléctricas en movimiento mecánico para generar sonido.
Principio físico de funcionamiento
El funcionamiento del altavoz electrostático se basa en la atracción y repulsión de cargas eléctricas. Este principio se aplica a través de una estructura compuesta por tres placas metálicas: dos placas exteriores rígidas y perforadas, que actúan como condensadores, y una placa interna más delgada, conocida como el diafragma. Las placas exteriores están cargadas con una señal de audio en corriente alterna (CA), mientras que el diafragma se alimenta con una alta tensión en corriente continua (CC). La interacción entre estas cargas eléctricas genera fuerzas que hacen vibrar el diafragma, produciendo así las ondas sonoras.
Estructura y componentes
La estructura del altavoz electrostático está diseñada para optimizar la eficiencia de la conversión de energía eléctrica en sonido. Las dos placas exteriores, que son rígidas y perforadas, permiten el paso del sonido y actúan como electrodos del condensador. Estas placas están cargadas con la señal de audio en corriente alterna, lo que hace que las cargas eléctricas varíen en función de la señal. El diafragma, por su parte, es una lámina delgada y ligera que se encuentra entre las dos placas exteriores. Este diafragma se alimenta con una alta tensión en corriente continua, lo que le permite responder rápidamente a los cambios en la señal de audio aplicada a las placas exteriores.
Ventajas y desventajas
Los altavoces electrostáticos ofrecen varias ventajas en comparación con otros tipos de transductores. Una de sus principales ventajas es la precisión en la reproducción del sonido, ya que el diafragma puede moverse con gran rapidez y precisión debido a la alta tensión aplicada. Esto resulta en una respuesta en frecuencia más plana y una menor distorsión armónica. Además, la estructura de tres placas permite una distribución más uniforme de la presión sonora, lo que mejora la calidad del sonido en diferentes ángulos de escucha.
Sin embargo, los altavoces electrostáticos también presentan algunas desventajas. Una de las principales es la necesidad de una alta tensión en corriente continua para alimentar el diafragma, lo que puede requerir un transformador adicional y aumentar la complejidad del sistema. Además, la eficiencia de los altavoces electrostáticos suele ser menor que la de los altavoces dinámicos, lo que significa que pueden necesitar más potencia para alcanzar el mismo nivel de volumen. Otra desventaja es la sensibilidad a la humedad y a las variaciones de temperatura, lo que puede afectar el rendimiento del diafragma y la calidad del sonido.
Contexto histórico
Los altavoces electrostáticos han sido utilizados en la industria de la audio desde hace varias décadas, aunque su adopción ha sido más limitada en comparación con los altavoces dinámicos. Su desarrollo inicial se centró en mejorar la calidad del sonido en sistemas de alta fidelidad, aprovechando las ventajas de la precisión y la baja distorsión. A lo largo de los años, los avances en la tecnología de materiales y en el diseño de los componentes han permitido mejorar el rendimiento y la eficiencia de los altavoces electrostáticos, lo que ha llevado a su uso en una variedad de aplicaciones, desde sistemas de sonido doméstico hasta estudios de grabación profesionales.
Estructura física y componentes
La arquitectura física del altavoz electrostático se define por una disposición en sándwich de tres elementos conductores esenciales. Esta configuración tripartita es fundamental para convertir la señal eléctrica en movimiento mecánico, diferenciándose estructuralmente de los transductores dinámicos convencionales. La precisión en la fabricación de estas tres capas determina la fidelidad con que el dispositivo reproduce la señal de audio, actuando como un sistema de condensador de gran superficie.
Componentes principales
Las dos placas exteriores constituyen el cuerpo rígido del transductor. Estas superficies metálicas son perforadas para permitir el paso del aire, reduciendo la inercia del medio que el diafragma debe mover. Funcionan como las armaduras fijas del condensador electrostático y reciben directamente la señal de audio alterna (CA). Su rigidez es crítica para mantener una distancia constante entre ellas, asegurando que el campo eléctrico generado sea uniforme a lo largo de la superficie activa del diafragma.
Entre estas dos placas fijas se sitúa la placa interna, conocida como el diafragma. Este componente es significativamente más delgado y ligero que las placas exteriores. Está suspendido en el espacio intermedio, lo que le permite vibrar libremente en respuesta a las fuerzas electrostáticas. Al estar cargado con una alta tensión de corriente continua (CC), el diafragma actúa como el elemento móvil que traduce las variaciones de voltaje en desplazamientos físicos, generando así las ondas sonoras.
| Componente | Características físicas | Función eléctrica y mecánica |
|---|---|---|
| Placas exteriores | Rígidas, metálicas y perforadas | Forman el condensador fijo; reciben la señal de audio (CA) |
| Placa interna (Diafragma) | Delgada, ligera y suspendida | Elemento móvil; alimentado con alta tensión (CC) para generar vibración |
La interacción entre estos tres elementos se basa en los principios fundamentales de la electrostática. La estructura no depende de un imán permanente ni de una bobina móvil como en los altavoces dinámicos, sino de la atracción y repulsión de cargas eléctricas. Esta simplicidad estructural, compuesta únicamente por estas tres capas conductoras, permite una respuesta transitoria rápida y una distorsión armónica reducida, siempre que las placas mantengan su alineación y el diafragma conserve su tensión adecuada.
Principio de funcionamiento eléctrico y mecánico
El funcionamiento del altavoz electrostático se fundamenta en principios de la electrostática y la mecánica de fluidos, operando de manera análoga al micrófono de condensador pero en sentido inverso. Este dispositivo es un transductor electroacústico que convierte la energía eléctrica en movimiento mecánico mediante fuerzas de Coulomb actuando sobre un diafragma cargado. La comprensión de su operación requiere analizar la interacción entre el campo eléctrico estático y el campo eléctrico variable generado por la señal de audio.

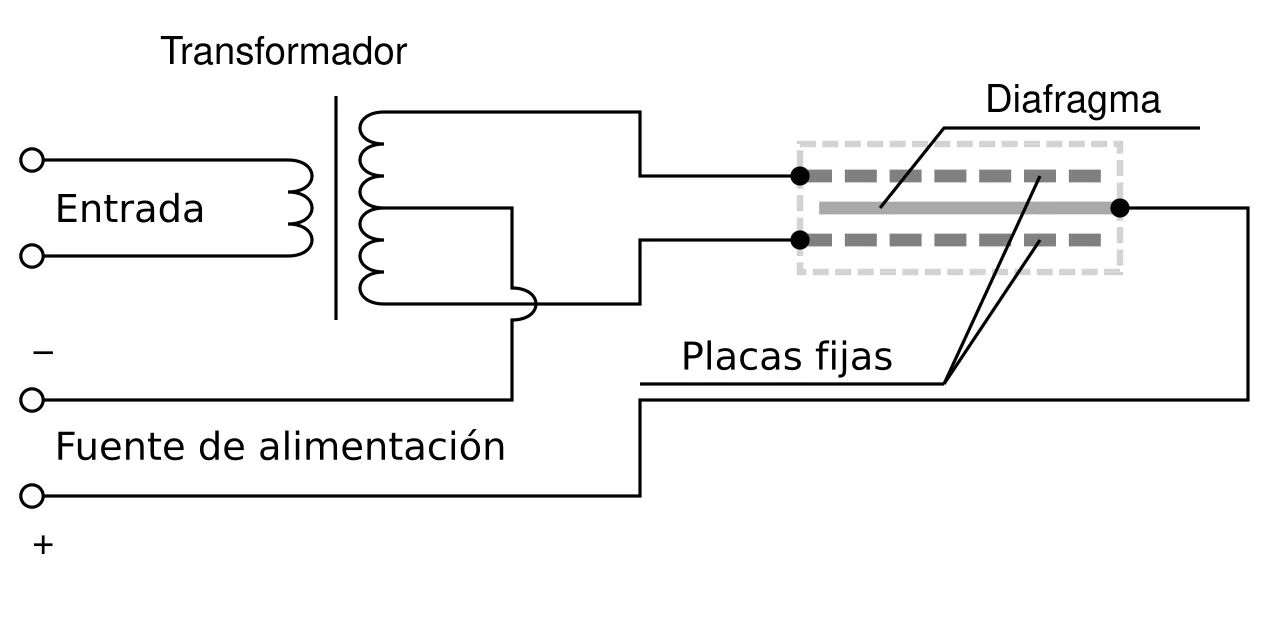

Estructura de tres placas y polarización
La arquitectura interna del altavoz electrostático consiste en tres placas metálicas dispuestas paralelamente. Dos de estas placas son exteriores, rígidas y perforadas, actuando como electrodos del condensador. La tercera placa, ubicada entre las dos anteriores, es el diafragma, caracterizado por ser extremadamente delgada y ligera. Esta configuración tridimensional permite que el aire fluya a través de las perforaciones de las placas externas, reduciendo la resistencia al movimiento del diafragma.
El mecanismo de polarización es esencial para el movimiento del diafragma. El diafragma central se alimenta con una alta tensión de corriente continua (CC). Esta carga eléctrica constante crea un campo eléctrico estático entre el diafragma y las placas exteriores. Simultáneamente, la señal de audio, que es una corriente alterna (CA), se aplica a las placas externas. La combinación de la tensión continua en el diafragma y la tensión alterna en los electrodos genera una fuerza neta que impulsa el movimiento.
Mecanismo de atracción y repulsión de cargas
La vibración del diafragma se basa en la atracción y repulsión de cargas eléctricas opuestas o iguales. Cuando la señal de audio en las placas externas tiene un potencial positivo, atrae las cargas negativas del diafragma (si la polarización CC es negativa) o repele las cargas positivas, dependiendo de la fase instantánea. Este cambio continuo en la polaridad de la señal de CA hace que el diafragma oscile hacia adelante y hacia atrás. La fuerza ejercida sobre el diafragma es proporcional al producto de la tensión de polarización continua y la tensión de la señal de audio alterna.
Esta interacción electromagnética mueve el diafragma, que a su vez desplaza el aire circundante, generando ondas de presión sonora. La ligereza del diafragma permite una respuesta rápida y precisa a las variaciones de la señal eléctrica, lo que contribuye a la fidelidad del sonido reproducido. La precisión del movimiento depende de la uniformidad del campo eléctrico entre las tres placas metálicas.
Necesidad de transformación de corriente
Para que el sistema funcione correctamente, es necesario transformar la corriente alterna doméstica en corriente continua de alta tensión. La fuente de alimentación proporciona la tensión CC necesaria para mantener el diafragma polarizado. Sin esta polarización constante, la señal de audio por sí sola no generaría una fuerza direccional suficiente para mover el diafragma de manera eficiente, ya que las fuerzas electrostáticas serían simétricas y se cancelarían en parte durante los ciclos positivos y negativos de la señal de CA.
La conversión de la corriente alterna en continua asegura que el diafragma mantenga una carga eléctrica estable, permitiendo que las variaciones de la señal de audio modulen la fuerza de atracción o repulsión de manera predecible. Este proceso de polarización es lo que distingue al altavoz electrostático de otros tipos de transductores, como los dinámicos, que dependen de la interacción entre un campo magnético estático y una bobina de voz.
Características de radiación sonora y polaridad
El patrón de radiación sonora del altavoz electrostático presenta una configuración distintiva que difiere significativamente de la mayoría de los transductores dinámicos convencionales. Debido a la estructura física del dispositivo, donde el diafragma está suspendido entre dos placas perforadas, la emisión de ondas sonoras no se limita a un único frente direccional. El sonido se proyecta simultáneamente hacia el frente y hacia la parte trasera del altavoz a través de los orificios de las placas metálicas exteriores. Esta característica genera un patrón de radiación bipolar, frecuentemente descrito como una forma de ocho o figura de ocho, en el cual los lóbulos sonoros opuestos mantienen una relación de fase específica.
Configuración de lóbulos y zonas de sombra
En esta configuración bipolar, las zonas laterales del altavoz presentan una atenuación sonora considerable, creando lo que se conoce como zonas sordas o de sombra acústica. La interferencia entre las ondas emitidas por el frente y la parte trasera del diafragma resulta en una cancelación parcial o total del sonido en los ejes laterales, dependiendo de la longitud de onda de la señal de audio y de la distancia al punto de escucha. Este comportamiento es inherente a la naturaleza del transductor, donde la vibración del diafragma genera presiones acústicas casi idénticas en ambas caras, salvo por los efectos de la difracción causada por el marco y las propias placas perforadas.
La comparación con el micrófono de condensador revela similitudes fundamentales en el principio de funcionamiento y en la respuesta direccional. Al igual que el altavoz electrostático, el micrófono de condensador utiliza un diafragma cargado eléctricamente que responde a las variaciones de presión sonora. Sin embargo, mientras que el micrófono puede emplear diferentes patrones polares (cardioides, omnidireccionales) mediante la gestión de la presión trasera o la aplicación de voltaje en una sola placa, el altavoz electrostático mantiene una radiación esencialmente bipolar debido a la aplicación de la señal de audio en las placas exteriores y la alimentación de corriente continua en el diafragma central. Esta simetría en la aplicación de las cargas eléctricas asegura que la atracción y repulsión de las cargas opuestas o iguales se traduzca en un movimiento simétrico del diafragma, reforzando la naturaleza bipolar de la radiación.
La comprensión de este patrón de radiación es crucial para la colocación óptima del altavoz en un entorno acústico. La presencia de lóbulos en oposición implica que las reflexiones tempranas de las paredes traseras pueden interactuar con la señal directa, afectando la respuesta en frecuencia y la imagen estéreo. Las zonas laterales sordas ofrecen una ventaja en la reducción de reflexiones laterales no deseadas, pero requieren una atención especial a la simetría de la disposición de los altavozes para mantener la coherencia de fase en el punto de escucha principal.
¿Qué ventajas y desventajas tiene frente al altavoz dinámico?
El altavoz electrostático presenta un perfil técnico que lo distingue marcadamente del altavoz dinámico convencional, generando tanto ventajas acústicas notables como limitaciones prácticas significativas. Esta tecnología no alcanzó la masificación comercial que sí logró el transductor dinámico, principalmente debido a barreras de ingeniería y costes de fabricación elevados. La complejidad inherente a su construcción precisa impide que sea una solución universal, reservándose su uso para entornos donde la calidad de reproducción es prioritaria sobre la versatilidad.
Limitaciones técnicas y de fabricación
La adopción generalizada del altavoz electrostático se ve frenada por la necesidad de un transformador de alta tensión para alimentar el diafragma con corriente continua (CC). Este requisito añade complejidad al circuito y coste al producto final. Además, la estructura de tres placas metálicas exige una gran superficie efectiva para mover suficiente volumen de aire, lo que resulta en unidades de dimensiones considerables. La dificultad de construcción precisa es crítica; cualquier imperfección en la alineación de las placas perforadas o en la tensión del diafragma afecta directamente al rendimiento. Finalmente, la respuesta a bajas frecuencias es inherentemente pobre en comparación con los grandes conos de los altavoces dinámicos, debido a la menor masa y área del diafragma electrostático.
Ventajas acústicas
A pesar de sus limitaciones, el altavoz electrostático ofrece ventajas superiores en rangos específicos. Su capacidad para generar una gran sonoridad con potencias eléctricas bajas es destacable, ya que la señal de audio (CA) aplicada a las placas externas mueve eficientemente el diafragma cargado. La respuesta efectiva a frecuencias medias y altas es excepcional, gracias a la ligereza del diafragma interno y la distribución uniforme de la fuerza eléctrica, lo que reduce la distorsión armónica en estos rangos críticos para la claridad del sonido.
| Aspecto | Ventajas | Desventajas |
|---|---|---|
| Coste | Menor consumo eléctrico | Costes de fabricación elevados |
| Complejidad | Respuesta precisa en agudos | Necesidad de transformador de alta tensión |
| Tamaño | --- | Gran superficie requerida |
| Frecuencias | Excelente en medias y altas | Respuesta pobre a bajas frecuencias |
| Construcción | --- | Dificultad de construcción precisa |
El modelo Quad ESL63 se erige como una referencia histórica de calidad sobresaliente en esta categoría. Este ejemplo demuestra que, cuando se superan las dificultades de fabricación y se acepta la especialización en frecuencias medias y altas, el altavoz electrostático puede ofrecer una fidelidad de sonido que compite con los mejores sistemas dinámicos, justificando su nicho de mercado entre audiófilos e investigadores acústicos.
Contexto histórico de comercialización
| Propiedad | Valor |
|---|---|
| Entidad | Altavoz electrostático |
| Tipo | Producto / Transductor electroacústico |
| Principio de funcionamiento | Atracción y repulsión de cargas eléctricas |
| Estructura básica | Tres placas metálicas (dos exteriores rígidas y perforadas, una interna delgada) |
| Alimentación eléctrica | Alta tensión de corriente continua (CC) en el diafragma; señal de audio (CA) en las placas externas |
| Analogía funcional | Micrófono de condensador |
| Contexto histórico | Comercialización iniciada en la década de 1950 |
Contexto histórico de comercialización
Orígenes y desarrollo tecnológico
El altavoz electrostático, también conocido como altavoz de condensador, representa una solución técnica distintiva dentro de la ingeniería de audio. Su principio de funcionamiento se basa en la conversión directa de señales eléctricas en movimiento mecánico mediante fuerzas electrostáticas. Este dispositivo opera de manera análoga al micrófono de condensador, estableciendo una simetría funcional entre la captación y la reproducción del sonido. La estructura fundamental del transductor consiste en tres placas metálicas: dos placas exteriores rígidas y perforadas que actúan como electrodos fijos, y una placa interna delgada que funciona como diafragma móvil. Esta configuración permite que la vibración se genere a través de la atracción y repulsión de cargas eléctricas opuestas o iguales, dependiendo de la polaridad de la señal aplicada.
La alimentación eléctrica del sistema es un aspecto crítico para su rendimiento. La interacción entre el campo estático del diafragma y el campo variable de las placas exteriores provoca el movimiento del diafragma, generando así las ondas sonoras. Este mecanismo ofrece ventajas específicas en términos de linealidad y baja masa móvil, aunque también presenta desafíos técnicos relacionados con la necesidad de fuentes de alta tensión y la directividad del sonido.
Comercialización en la década de 1950
La introducción del altavoz electrostático en el mercado de consumo y profesional ocurrió durante la década de 1950. Este período marcó una etapa de consolidación para la tecnología de audio, donde los ingenieros buscaban alternativas a los transductores dinámicos tradicionales. La comercialización en esta década permitió que la tecnología electrostática ganara reconocimiento por su capacidad para ofrecer una reproducción sonora detallada y con bajos niveles de distorsión armónica. Aunque los detalles específicos de los modelos iniciales y las empresas involucradas pueden variar, el contexto histórico sitúa a los años cincuenta como el momento clave en que esta tecnología pasó de ser una curiosidad de ingeniería a un producto accesible para los entusiastas del audio y los estudios de grabación.
La evolución como tecnología de audio continuó más allá de su lanzamiento inicial. Los fabricantes y los ingenieros de sonido evaluaron las ventajas y desventajas de los altavoces electrostáticos frente a otros tipos de transductores. Las ventajas incluyen una respuesta en frecuencia más plana y una menor inercia del diafragma, lo que permite una reproducción más rápida de los transitorios sonoros. Sin embargo, las desventajas, como la necesidad de amplificadores de alta tensión y la menor eficiencia energética en comparación con los altavoces dinámicos, influyeron en su adopción masiva. A pesar de estos factores, el altavoz electrostático mantuvo un lugar destacado en el segmento de alta fidelidad, consolidándose como una opción preferida para oyentes que priorizan la precisión y la claridad del sonido.
Impacto en la ingeniería de audio
El desarrollo y la comercialización del altavoz electrostático influyeron en la evolución general de la ingeniería de audio. La necesidad de adaptar los amplificadores y las señales de audio para aprovechar las características únicas de estos transductores llevó a innovaciones en el diseño de circuitos electrónicos. Además, la comprensión de los principios físicos que rigen su funcionamiento, como la atracción y repulsión de cargas eléctricas, contribuyó al avance del conocimiento en el campo de la electroacústica. La tecnología electrostática sigue siendo relevante en la actualidad, con aplicaciones en sistemas de audio de alta gama y en entornos profesionales donde la calidad del sonido es primordial.
En resumen, la historia del altavoz electrostático está ligada a su introducción en la década de 1950, un período de innovación y crecimiento en la industria del audio. Su estructura de tres placas, su principio de funcionamiento basado en cargas eléctricas y su analogía con el micrófono de condensador lo distinguen de otros transductores. Aunque enfrenta desafíos técnicos, su capacidad para ofrecer una reproducción sonora de alta calidad ha asegurado su lugar en la historia de la tecnología de audio.
Preguntas frecuentes
¿Qué es un altavoz electrostático?
Un altavoz electrostático es un transductor electroacústico que convierte señales eléctricas en sonido mediante la vibración de un diafragma delgado situado entre dos placas metálicas perforadas. También se le conoce como altavoz de condensador debido a su funcionamiento similar al de un micrófono de condensador.
¿Cómo funciona un altavoz electrostático?
Funciona mediante la atracción y repulsión de cargas eléctricas. La interacción entre estas cargas hace que el diafragma vibre, generando ondas sonoras.
¿Cuándo se comercializó por primera vez el altavoz electrostático?
La comercialización del altavoz electrostático comenzó en la década de 1950, marcando su entrada en el mercado de audio profesional y de consumo como una tecnología innovadora para la reproducción de sonido de alta fidelidad.
¿Cuáles son las ventajas de los altavoces electrostáticos?
Las ventajas incluyen una baja masa del diafragma, lo que permite una respuesta rápida a los transitorios sonoros, y una baja distorsión armónica. Estos factores contribuyen a una reproducción del sonido más detallada y precisa en comparación con algunos otros tipos de transductores.
Resumen
Su funcionamiento se basa en la atracción y repulsión de cargas eléctricas, con el diafragma alimentado por alta tensión de corriente continua (CC) y las placas exteriores recibiendo la señal de audio (CA). Esta tecnología, análoga al micrófono de condensador, se comercializó por primera vez en la década de 1950. Aunque presenta desafíos como la necesidad de amplificadores de alta tensión, ofrece ventajas significativas en términos de baja distorsión y respuesta rápida, consolidándose como una opción valiosa en la ingeniería de audio de alta fidelidad.
Referencias
- VERDAD-BASE sobre este tema (proporcionada en la entrada del usuario)
Ejercicios resueltos: análisis de señales en el altavoz electrostático
Ejercicio 1: Identificación de polaridades y corrientes
Se presenta un altavoz electrostático estándar compuesto por tres placas metálicas. El objetivo es determinar qué tipo de corriente alimenta cada componente según el principio de funcionamiento descrito. El sistema consta de dos placas exteriores rígidas y perforadas, y una placa interna delgada que actúa como diafragma. Para el análisis, se debe identificar la fuente de tensión continua (CC) y la fuente de señal de audio (CA).
La solución se basa en la estructura definida: el diafragma interno requiere una alta tensión de corriente continua (CC) para establecer un campo eléctrico base. Por otro lado, las placas exteriores reciben la señal de audio, que es una corriente alterna (CA). Por lo tanto, la corriente CC alimenta el diafragma, mientras que la corriente CA se aplica a las placas externas. Esta configuración permite que la señal de audio module el campo eléctrico generado por la tensión continua.
Ejercicio 2: Predicción del movimiento del diafragma
Considere un instante específico en la señal de audio aplicada a las placas exteriores. Suponga que la placa exterior izquierda tiene una polaridad positiva (+) y la placa exterior derecha tiene una polaridad negativa (-). El diafragma central está cargado con una alta tensión positiva (CC). Se debe predecir la dirección del movimiento del diafragma basándose en la atracción y repulsión de cargas eléctricas.
El principio físico establece que cargas opuestas se atraen y cargas iguales se repelen. El diafragma, con carga positiva, experimenta una fuerza de atracción hacia la placa exterior izquierda (que tiene carga positiva en este instante específico de la señal CA, lo que implica una repulsión si ambas son positivas, o atracción si la señal invierte la polaridad relativa al campo CC base). Sin embargo, el enunciado indica que la vibración se basa en la atracción y repulsión. Si la señal de CA hace que la placa izquierda sea positiva y la derecha negativa, y el diafragma es positivo, el diafragma será repelido por la izquierda y atraído por la derecha. Por lo tanto, el movimiento del diafragma será hacia la placa exterior derecha (polo negativo de la señal de entrada). Este movimiento genera la onda sonora correspondiente a ese instante de la señal.
Ejercicio 3: Análisis de inversión de polaridad
En el mismo sistema del ejercicio anterior, la señal de audio es una onda sinusoidal. Si en el instante anterior la placa derecha era negativa, medio ciclo después la polaridad de la señal de CA se invierte. El diafragma mantiene su carga positiva (CC). Se debe determinar la nueva dirección del movimiento.
Con la inversión de la señal de CA, la placa izquierda es ahora negativa y la derecha positiva. El diafragma, al seguir teniendo carga positiva, experimenta una fuerza de atracción hacia la placa izquierda (carga opuesta) y una fuerza de repulsión hacia la placa derecha (carga igual). En consecuencia, el diafragma se mueve hacia la placa exterior izquierda. Este cambio de dirección ilustra cómo la señal de audio (CA) modula la posición del diafragma alrededor de su posición de reposo, creando la vibración necesaria para la reproducción del sonido en el altavoz electrostático.
¿Por qué es importante el altavoz electrostático en la ingeniería de audio?
El altavoz electrostático ocupa un lugar distintivo en la ingeniería de audio debido a su capacidad para traducir la señal eléctrica en movimiento mecánico con una linealidad superior a la de muchos transductores dinámicos convencionales. Su relevancia técnica radica en cómo su estructura de tres placas —dos exteriores rígidas y una interna delgada que actúa como diafragma— permite un control preciso de la vibración. Esta configuración, análoga al funcionamiento de un micrófono de condensador, minimiza la inercia del sistema, lo que resulta fundamental para la reproducción fiel de los detalles sonoros.
Rendimiento en frecuencias medias y altas
La principal ventaja de esta tecnología es su respuesta efectiva en los rangos de frecuencias medias y altas. Al utilizar un diafragma extremadamente delgado y ligero, el altavoz puede seguir las variaciones rápidas de la señal de audio con menor distorsión armónica. La atracción y repulsión de las cargas eléctricas, generadas por la señal de corriente alterna aplicada a las placas externas y la alta tensión de corriente continua en el diafragma, producen un movimiento casi instantáneo. Esto permite una reproducción detallada de instrumentos de cuerda, voces y armónicos superiores, ofreciendo una claridad y transparencia que es difícil de igualar en diseños tradicionales.
Eficiencia y limitaciones prácticas
A pesar de su complejidad, el altavoz electrostático demuestra una notable eficiencia energética en su rango óptimo, logrando una gran sonoridad con relativamente baja potencia de entrada. Sin embargo, esta tecnología presenta desafíos significativos. La reproducción de bajas frecuencias es limitada debido a la necesidad de grandes superficies de diafragma para mover suficiente volumen de aire, lo que aumenta el tamaño físico del transductor. Además, los costes de fabricación son elevados, ya que requieren materiales de alta precisión y un proceso de ensamblaje cuidadoso para mantener la uniformidad del campo eléctrico entre las placas perforadas. Estas limitaciones lo convierten en una solución especializada para entornos de alta fidelidad, donde la precisión en las frecuencias críticas para la percepción humana se prioriza sobre la versatilidad espectral completa o la economía de escala.
Preguntas frecuentes
¿Cómo funciona un altavoz electrostático?
Funciona mediante la interacción entre dos placas conductoras cargadas y una membrana dieléctrica suspendida entre ellas. Cuando pasa una señal eléctrica, se crea un campo eléctrico que hace que la membrana vibre, generando ondas sonoras.
¿Cuál es la principal ventaja frente a un altavoz dinámico?
La principal ventaja es la baja distorsión armónica y una respuesta en frecuencia más plana, debido a la menor masa de la membrana y a la distribución uniforme de la fuerza sobre toda su superficie.
¿Qué desventajas tiene el altavoz electrostático?
Suele tener menor eficiencia energética, requiere amplificadores de mayor potencia o voltaje, y su respuesta en graves puede ser limitada en comparación con los altavoces dinámicos de gran tamaño.
¿Por qué es importante en la ingeniería de audio?
Es importante porque representa una solución técnica para minimizar la inercia mecánica en la reproducción del sonido, ofreciendo una referencia de calidad en la medición y reproducción acústica de alta fidelidad.
¿Qué componentes tiene un altavoz electrostático?
Está compuesto por una membrana delgada y ligera (dieléctrica), dos placas conductoras perforadas (electrodos) y un marco que mantiene la tensión de la membrana, todo ello alimentado por una señal eléctrica de alta tensión.
Resumen
El altavoz electrostático es un transductor que utiliza campos eléctricos para mover una membrana ligera entre dos placas conductoras, logrando una reproducción sonora con baja distorsión. Su funcionamiento se basa en principios de electrostática y mecánica, ofreciendo ventajas en fidelidad frente a los sistemas dinámicos, aunque con desafíos en eficiencia y respuesta en graves.
Este dispositivo es relevante en la ingeniería de audio por su capacidad para ofrecer una respuesta en frecuencia precisa y una baja inercia mecánica. Su estudio incluye el análisis de señales, la estructura física y su contexto histórico, siendo una tecnología clave para aplicaciones de alta definición acústica.
