Biplot: definición, historia y métodos de visualización multivariante

Definición y concepto

Los biplots constituyen una herramienta gráfica fundamental dentro del ámbito de la estadística multivariante, diseñada específicamente para la exploración y visualización de conjuntos de datos complejos. Este tipo de gráfico representa una generalización directa del clásico diagrama de dispersión, el cual tradicionalmente se limita a mostrar la distribución conjunta de únicamente dos variables. En cambio, el biplot permite representar simultáneamente tres o más variables, ofreciendo una visión integral de la estructura subyacente de los datos. Esta capacidad de abarcar múltiples dimensiones en una sola representación lo convierte en un recurso invaluable para analizar relaciones complejas entre individuos y características medidas.

Representación simultánea de filas y columnas

La característica definitoria del biplot es su capacidad para aproximar la distribución de una muestra multivariante en un espacio de dimensión reducida, habitualmente de dos dimensiones. En este espacio reducido, se superponen las representaciones de las variables sobre las que se mide la muestra. Es crucial entender que el prefijo "bi" en biplot hace referencia a esta doble representación —filas (individuos) y columnas (variables)— y no a las dos dimensiones geométricas del gráfico, aunque estas sean las más comunes para la visualización humana. Esta distinción conceptual es fundamental para interpretar correctamente la información presentada.

Al representar tanto las filas como las columnas de una matriz de datos multivariante, el biplot permite observar cómo los individuos se relacionan entre sí y cómo se relacionan con las variables que los definen. La reducción de la dimensión a dos o tres ejes es posible cuando las variables están relacionadas entre sí, lo que implica que existe una estructura subyacente que puede ser capturada por un número menor de factores o componentes. Esta aproximación facilita la identificación de patrones, agrupamientos y tendencias que podrían pasar desapercibidos en tablas numéricas extensas o en gráficos unidimensionales.

Fundamentos matemáticos de la proyección

La construcción de un biplot se basa en la factorización de matrices de rango reducido. Un método común para lograr esta factorización es la descomposición en valores singulares (SVD), que descompone la matriz de datos originales en componentes más simples que capturan la mayor parte de la variabilidad. Esta descomposición permite proyectar tanto los individuos como las variables en un espacio común, manteniendo las relaciones geométricas esenciales entre ellos. La precisión de la aproximación depende del número de dimensiones seleccionadas para la proyección y de la estructura de correlación entre las variables originales.

Al utilizar técnicas de reducción de dimensión, el biplot conserva la información más relevante de la matriz de datos, permitiendo una interpretación visual directa. Las distancias y ángulos en el gráfico proporcionan información sobre las similitudes entre individuos y las correlaciones entre variables. Esta representación gráfica facilita la exploración inicial de los datos, la detección de valores atípicos y la formulación de hipótesis para análisis estadísticos posteriores. La claridad y la eficiencia del biplot lo convierten en una herramienta estándar en el análisis exploratorio de datos multivariantes.

Historia y desarrollo del método

El desarrollo del biplot como herramienta fundamental en la estadística multivariante tiene sus raíces en la década de 1970. Fue introducido por el estadístico K. Ruben Gabriel en 1971, quien sentó las bases teóricas para representar simultáneamente las filas y las columnas de una matriz de datos. Esta innovación permitió visualizar la relación entre individuos y variables en un espacio de dimensión reducida, generalizando el concepto del diagrama de dispersión tradicional. La metodología fue posteriormente extendida y refinada por Gabriel en 1972, consolidando su utilidad para el análisis exploratorio de conjuntos de datos complejos.

Consolidación teórica y variantes metodológicas

A lo largo de las décadas siguientes, el biplot experimentó una expansión significativa gracias a las contribuciones de diversos investigadores. En 1985, Galindo desarrolló el HJ-Biplot, una variante importante que ofreció nuevas perspectivas para la interpretación de las relaciones entre variables e individuos. Posteriormente, Yan y Kang trabajaron en la aplicación y refinamiento del método alrededor del año 2000, ampliando su alcance en diferentes campos científicos.

La teoría del biplot se vio enriquecida con la publicación de la monografía de Gower y Hand en 1996, que proporcionó un marco estructurado y detallado para su comprensión y aplicación práctica. Este trabajo fue crucial para establecer el biplot como un estándar en el análisis multivariante. Más tarde, en 2006, Vicente-Villardón introdujo el Biplot Logístico, adaptando la técnica para manejar datos con características específicas, lo que demostró la flexibilidad y la capacidad de evolución del método.

Popularización y estado actual

El biplot continuó ganando prominencia en la comunidad estadística. En 2010, Greenacre contribuyó con trabajos que reforzaron la base matemática y las aplicaciones prácticas del biplot, asegurando su relevancia en la investigación contemporánea. Finalmente, la popularización masiva del método se consolidó con el trabajo de Gower, Lubbe y le Roux en 2011. Su esfuerzo por sistematizar y difundir el conocimiento sobre los biplots facilitó su adopción por parte de investigadores y profesionales en diversas disciplinas, desde la biología hasta las ciencias sociales, cementando su lugar como una herramienta esencial para la visualización de datos multivariantes.

¿Cómo funciona matemáticamente el biplot?

El funcionamiento matemático del biplot se fundamenta en la factorización de matrices de rango reducido. Este método permite representar simultáneamente las filas (individuos) y las columnas (variables) de una matriz de datos en un espacio de dimensión reducida. La técnica aproxima la distribución de una muestra multivariante, generalmente en dos dimensiones, superponiendo las representaciones de las variables sobre las que se mide la muestra. Esta aproximación es efectiva cuando las variables están relacionadas entre sí, permitiendo una visualización conjunta de la información.

Factorización de la matriz de datos

El núcleo del método consiste en descomponer la matriz de datos original, denotada como Y, en el producto de dos matrices de rango menor, A y B, más una matriz de residuos E. Esta factorización se basa en técnicas como la descomposición en valores singulares. La relación se expresa mediante la siguiente fórmula:

Y ≈ A B T + E

Donde A contiene las coordenadas de los individuos y B contiene las coordenadas de las variables. La matriz E representa el error de aproximación o los residuos no explicados por las dimensiones seleccionadas.

Parámetro	Descripción
Matriz `Y`	Matriz de datos originales (filas × columnas).
Matriz `A`	Coordenadas de las filas (individuos) en el espacio reducido.
Matriz `B`	Coordenadas de las columnas (variables) en el espacio reducido.
Matriz `E`	Matriz de residuos o error de aproximación.

Representación gráfica e interpretación

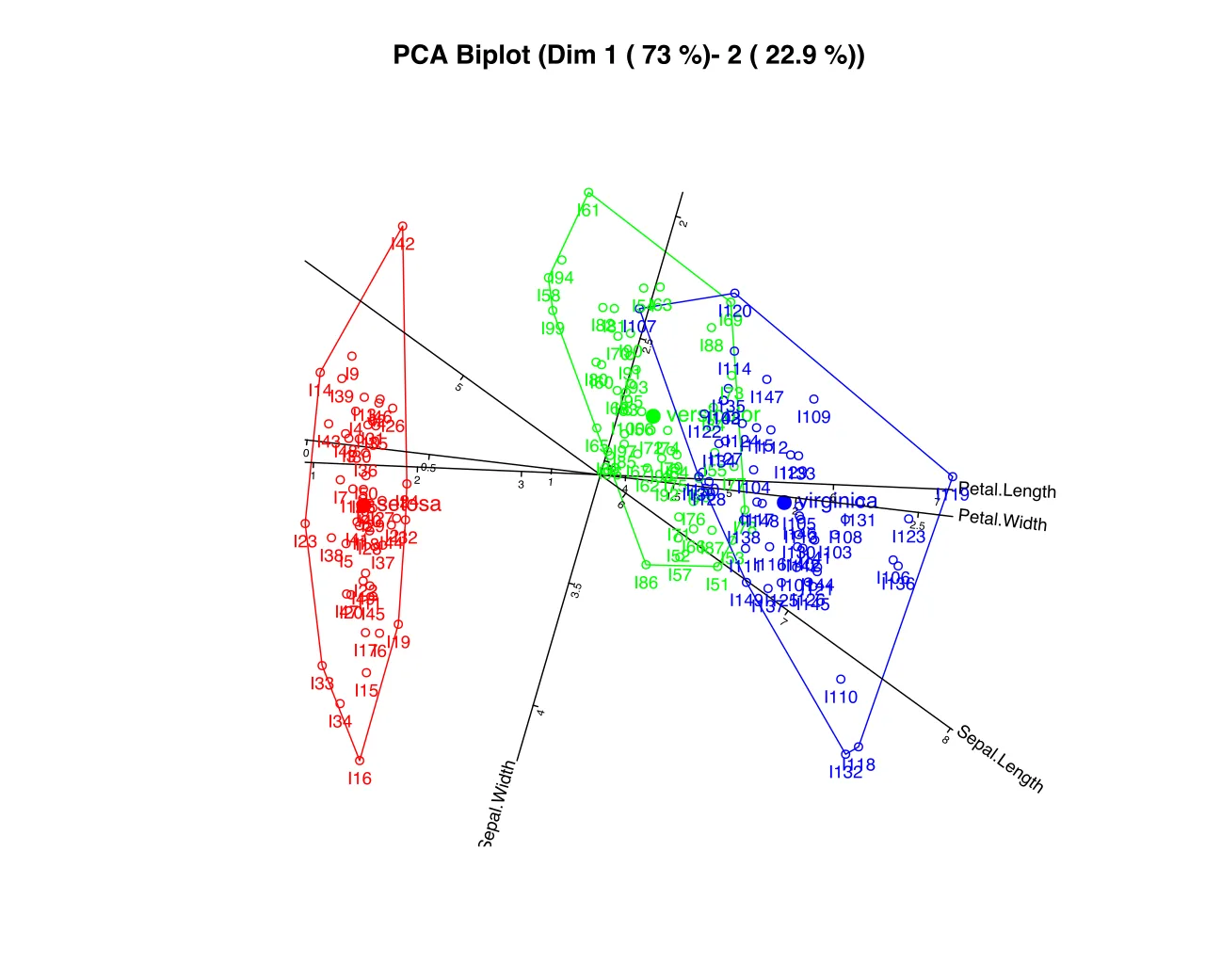

En la representación gráfica, las filas de la matriz se muestran como puntos en el plano, mientras que las columnas se representan como vectores que parten del origen. La posición de los puntos refleja la similitud entre los individuos: aquellos que están cercanos comparten características similares en las variables medidas. Los vectores indican la dirección y la magnitud de las variables. El ángulo entre dos vectores revela la correlación entre las variables correspondientes: un ángulo agudo indica correlación positiva, un ángulo recto indica independencia, y un ángulo obtuso indica correlación negativa.

La interpretación se basa en las proyecciones de los puntos sobre los ejes definidos por los vectores de las variables. La proyección de un punto sobre un vector de variable aproxima el valor de ese individuo en dicha variable. Esta aproximación se calcula mediante productos escalares entre las coordenadas de los individuos y las coordenadas de las variables. El prefijo "bi" en biplot hace referencia a esta doble representación de filas y columnas, y no exclusivamente a las dos dimensiones del gráfico, aunque la reducción a dos o tres dimensiones es lo más común para facilitar la exploración visual de la distribución conjunta de tres o más variables.

¿Qué tipos de biplot existen?

Tipos y variantes del biplot

El biplot clásico se fundamenta en la descomposición en valores singulares (DVS) y el análisis de componentes principales (ACP). Esta representación estándar aproxima la distribución de una muestra multivariante en un espacio de dimensión reducida, superponiendo las representaciones de las variables sobre las que se mide la muestra. El prefijo "bi" hace referencia a la capacidad de mostrar simultáneamente la información de las filas (individuos) y las columnas (variables) de una matriz de datos, no a que el gráfico se realice exclusivamente en dos dimensiones, aunque esta sea la práctica habitual cuando las variables están relacionadas.

El HJ-Biplot

Una variante significativa es el HJ-Biplot, introducido por Galindo en 1985. Esta modificación busca mejorar la interpretación geométrica de las relaciones entre variables e individuos. A diferencia del biplot clásico, el HJ-Biplot ajusta las coordenadas de las columnas para que los ángulos entre los vectores de las variables representen más fielmente las correlaciones lineales entre ellas, facilitando el análisis de la estructura de covarianza de los datos.

Otras variantes metodológicas

Existen múltiples extensiones del método original para adaptarse a distintos tipos de datos y estructuras de matriz. El Biplot Logístico (2006) se utiliza cuando las variables siguen una distribución específica, permitiendo una interpretación probabilística de las proyecciones. El Biplot Canónico es empleado en el análisis canónico de correlaciones para visualizar las relaciones entre dos conjuntos de variables.

El Biplot Externo se aplica cuando se comparan múltiples conjuntos de datos o bloques, proyectándolos en un espacio común. El Biplot de Regresión integra la información de una variable dependiente y varias independientes, mostrando la influencia de estas en aquella. El Biplot de Procrustes se utiliza para comparar la forma o la estructura de dos conjuntos de datos superponiéndolos tras una transformación geométrica. Finalmente, el Biplot mediante regresiones alternadas se basa en la factorización de matrices de rango reducido mediante un proceso iterativo de regresión, ofreciendo flexibilidad en la elección de las métricas para filas y columnas. Todas estas variantes comparten el objetivo de reducir la dimensión para visualizar la estructura subyacente de los datos multivariantes.

Interpretación y bondad de ajuste

La interpretación de un biplot se fundamenta en la geometría del espacio reducido donde se proyectan las filas y las columnas de la matriz de datos. Es esencial comprender que el origen de las coordenadas representa las medias de las variables estandarizadas. Por lo tanto, cualquier punto (individuo) situado en un lado del origen a lo largo de un eje de variable indica un valor por encima de la media, mientras que aquellos en el lado opuesto presentan valores inferiores a la media. Esta propiedad permite una lectura rápida de la posición relativa de las observaciones respecto a la tendencia central de cada variable.

Distancias, ángulos y longitudes de vectores

La relación entre las variables (columnas) se interpreta mediante los ángulos entre sus vectores. Un ángulo agudo indica una correlación positiva entre las variables, lo que significa que tienden a aumentar o disminuir simultáneamente. Un ángulo recto sugiere independencia o correlación nula, mientras que un ángulo obtuso refleja una correlación negativa. La longitud de los vectores está relacionada con la varianza de las variables; vectores más largos representan variables con mayor dispersión en el espacio original. Sin embargo, la interpretación de las distancias entre los puntos (filas) depende del tipo de biplot específico utilizado y de la métrica elegida para la proyección.

Bondad de ajuste global y por variable

La bondad de ajuste mide qué tan bien la representación en dos dimensiones captura la información contenida en la matriz original de rango reducido. El ajuste global se refiere a la proporción de la variación total explicada por las dos primeras componentes o factores. Un alto ajuste global indica que la mayoría de la estructura de los datos se conserva en el gráfico. Por otro lado, la bondad de ajuste por variable, a menudo llamada predictividad, evalúa la precisión con la que se representa cada variable individualmente. Una alta predictividad para una variable significa que sus valores proyectados son buenos estimadores de sus valores originales en el espacio multivariante. Esta distinción es crucial para determinar si el biplot es más adecuado para analizar la estructura de las variables o la distribución de los individuos.

Aplicaciones prácticas

El biplot se ha consolidado como una herramienta fundamental en el análisis exploratorio de datos multivariantes, permitiendo la visualización simultánea de individuos y variables en un espacio de dimensión reducida. Su capacidad para aproximar la distribución de muestras complejas facilita la interpretación de relaciones subyacentes que serían difíciles de percibir en tablas de datos tradicionales o en gráficos univariantes. Esta técnica es especialmente valiosa cuando las variables están correlacionadas, permitiendo reducir la dimensión a dos o tres ejes sin perder información crítica sobre la estructura de los datos.

Uso en estudios agrícolas y biológicos

En el ámbito de la agricultura y la biología, el biplot se utiliza extensamente para analizar la interacción entre genotipos y ambientes. Este enfoque permite a los investigadores visualizar cómo diferentes variedades de cultos responden a diversas condiciones ambientales, facilitando la selección de genotipos estables o específicos para ciertos entornos. La representación gráfica de estas interacciones ayuda a identificar patrones de rendimiento y estabilidad, optimizando así las estrategias de selección y mejora genética. La claridad visual del biplot es clave para comunicar estos hallazgos complejos a una audiencia tanto técnica como práctica.

Integración con técnicas de reducción de dimensión

El biplot está estrechamente ligado a técnicas estadísticas como el análisis de componentes principales (ACP) y el análisis de correspondencias. En el ACP, el biplot proyecta las observaciones y las variables en los ejes de mayor varianza, permitiendo evaluar la contribución de cada variable a la estructura de los datos. De manera similar, en el análisis de correspondencias, el biplot muestra la relación entre filas y columnas de una tabla de contingencia, revelando asociaciones entre categorías. Estas aplicaciones demuestran la versatilidad del biplot para integrar información de múltiples fuentes en una única representación coherente.

Análisis discriminante y clasificación

En el análisis discriminante, el biplot ayuda a visualizar la separación entre grupos definidos por variables explicativas. Esta representación facilita la interpretación de las funciones discriminantes y la identificación de las variables que más contribuyen a la distinción entre grupos. La capacidad del biplot para superponer información de individuos y variables en un mismo espacio lo convierte en una herramienta poderosa para la exploración inicial de datos en procesos de clasificación y agrupamiento.

La utilidad del biplot radica en su capacidad para simplificar la complejidad de los datos multivariantes, ofreciendo una visión integral que combina aspectos cuantitativos y cualitativos. Su aplicación en diversas disciplinas subraya su relevancia como método gráfico en la estadística moderna.

Ejercicios resueltos

Ejemplo 1: Construcción básica de un biplot con dos variables

Se considera una matriz de datos hipotética con tres individuos (filas) y dos variables (columnas): X. Los pasos iniciales incluyen el centrado de las columnas para eliminar la media y la estandarización para igualar las escalas. La factorización de matrices de rango reducido, como la descomposición en valores singulares, permite proyectar las filas y columnas en un espacio bidimensional.

En la representación gráfica, los individuos se muestran como puntos y las variables como vectores. La interpretación se basa en la proximidad de los puntos y la dirección de los vectores. Si dos individuos están cercanos, comparten características similares en las variables analizadas. La proyección de un individuo sobre un vector de variable indica su valor relativo en esa dimensión.

Ejemplo 2: Interpretación de ángulos y distancias

Un aspecto clave en el biplot es la relación entre las variables. El ángulo entre dos vectores de variables refleja su correlación. Un ángulo agudo indica correlación positiva, mientras que un ángulo obtuso sugiere correlación negativa. Un ángulo recto implica independencia aproximada entre las variables.

La longitud de los vectores representa la varianza explicada por cada variable en las dos dimensiones proyectadas. Vectores más largos indican que la variable está mejor representada en el plano del biplot. Los ejercicios prácticos deben verificar que la suma de los cuadrados de las longitudes de los vectores se aproxime a la varianza total de las variables originales.

Ejemplo 3: Aplicación a datos estandarizados

En casos con más de dos variables, la reducción de dimensión es esencial. Se seleccionan las dos componentes principales que explican la mayor parte de la varianza. El biplot permite visualizar la estructura de los datos en estas dos dimensiones. Los ejercicios deben incluir la verificación de que la representación gráfica conserva la información esencial de la matriz original.

La interpretación final requiere analizar la disposición de los individuos y las variables. Grupos de puntos cercanos sugieren clusters naturales en los datos. La dirección de los vectores ayuda a identificar qué variables distinguen a estos grupos. Este método es una herramienta poderosa para el análisis exploratorio de datos multivariantes.
