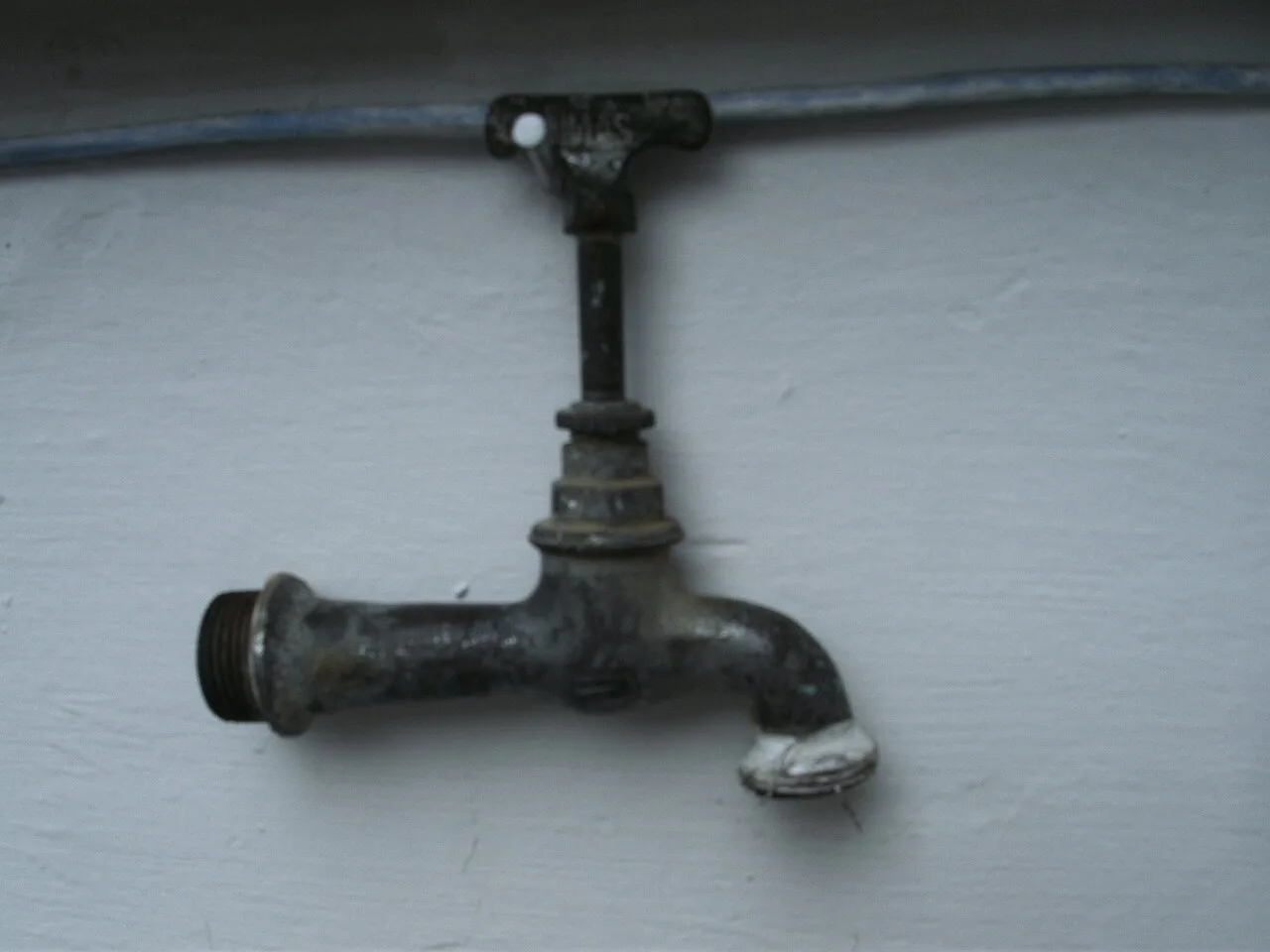

Definición y concepto
La norma British Standard Pipe (BSP), conocida también como rosca BSP o rosca Gas, constituye una familia de normas técnicas diseñadas específicamente para las roscas de tubos. Estas especificaciones técnicas han sido adoptadas internacionalmente como el estándar predominante para la interconexión y el sellado de tubos, tuberías y sus accesorios correspondientes. El sistema se basa en el acoplamiento mecánico entre un tubo con rosca externa, denominado macho, y otro con rosca interior, denominado hembra, permitiendo así la creación de uniones estancas y estructurales en diversas aplicaciones de ingeniería y fontanería.
Adopción internacional y alcance geográfico
La norma BSP se ha consolidado como el estándar global en la instalación de tuberías en la mayoría de las regiones del mundo. Su adopción es casi universal, con una excepción geográfica notable: Estados Unidos. En el mercado estadounidense, el estándar predominante para la interconexión de tuberías es la rosca NPT (National Pipe Tapered), lo que genera una distinción clara en las especificaciones técnicas y los componentes utilizados en ese país frente al resto del mundo. Esta división histórica ha llevado a que la familia BSP sea la referencia principal en Europa, Asia, América Latina y gran parte de África, facilitando la interoperabilidad de componentes entre diferentes fabricantes y países que siguen esta norma.
Clasificación técnica: BSPP y BSPT
Dentro de la familia de normas BSP, existen dos tipos principales de roscas que responden a diferentes necesidades de sellado y fijación mecánica. El primer tipo es la rosca cilíndrica, conocida técnicamente como BSPP (British Standard Pipe Parallel) y representada por el símbolo G. Esta configuración mantiene un diámetro constante a lo largo de la rosca. El segundo tipo es la rosca cónica, denominada BSPT (British Standard Pipe Tapered) y representada por el símbolo R. En este caso, el diámetro de la rosca varía a lo largo de su longitud, lo que influye directamente en el mecanismo de sellado de la unión. La elección entre BSPP y BSPT depende de los requisitos específicos de la aplicación, como la presión del fluido, el material de la tubería y el método de sellado utilizado.
Tipos de rosca BSP: cilíndrica y cónica
Rosca cilíndrica BSPP (Paralela)
La rosca BSPP, abreviatura de British Standard Pipe Parallel, representa la variante cilíndrica de la familia de normas BSP. Se identifica con el símbolo técnico G y se caracteriza por mantener un diámetro constante a lo largo de toda la longitud de la rosca, tanto en el tubo macho como en la hembra. Esta geometría paralela implica que el sellado no se logra únicamente por la fricción de los flancos de la rosca, sino que requiere frecuentemente el uso de un anillo de junta tórica o un sello de rosca adicional en la cara de contacto, ya que la superficie cónica no está presente para crear una compresión radial progresiva.
El perfil de la rosca sigue el estándar Whitworth, lo que establece un ángulo de flancos de 55°. Este ángulo es un diferenciador clave frente a otras normas internacionales, como la rosca NPT utilizada en Estados Unidos, que presenta un ángulo de 60°. La adopción de la norma BSP como estándar internacional en la instalación de tuberías ha hecho que la rosca BSPP sea predominante en todo el mundo, con la excepción notable de Estados Unidos, donde prevalece el sistema NPT. La aplicación de la rosca G es común en sistemas de gas y agua donde se requiere una conexión desmontable con un sello de cara.
Rosca cónica BSPT (Cónica)
La rosca BSPT, o British Standard Pipe Tapered, es la variante cónica de la familia BSP, identificada con el símbolo R. A diferencia de la versión paralela, esta rosca presenta una conicidad definida de 1:16 a lo largo del eje del tubo. Esta geometría cónica permite que el sellado se logre mediante la compresión progresiva de los flancos de la rosca a medida que el macho se introduce en la hembra, creando una junta metálica a metálica que a menudo puede ser suficiente sin necesidad de un anillo de junta adicional, aunque se suele utilizar sellador de rosca para garantizar la estanqueidad.
Al igual que la BSPP, la rosca BSPT mantiene el perfil Whitworth con un ángulo de flancos de 55°. La familia de normas BSP define un mínimo de 41 tamaños de rosca, que abarcan desde 1/16 hasta 18 pulgadas, proporcionando una amplia gama de opciones para interconectar o sellar tubos, tuberías y accesorios. La elección entre la rosca cilíndrica (G) y la cónica (R) depende de los requisitos específicos de sellado y desmontaje del sistema de tuberías, siendo ambas fundamentales en la estandarización internacional de las conexiones de tuberías fuera de la esfera de influencia de la norma estadounidense NPT.
¿Cuáles son las características geométricas del hilo de rosca?
El diseño geométrico de la familia de normas British Standard Pipe (BSP) se fundamenta en el perfil de rosca Whitworth. Este perfil es el elemento distintivo que separa a las normas BSP de otras convenciones internacionales, estableciendo un ángulo de flancos de 55°. Esta configuración angular es crítica para la interconexión y el sellado de tubos, tuberías y accesorios, ya que determina cómo se distribuye la carga y cómo se asientan las crestas y los surcos durante el acoplamiento de las roscas macho y hembra.
Perfil Whitworth y geometría de la rosca
La norma especifica que el perfil de la rosca sigue estrictamente el estándar Whitworth. Esto implica un ángulo de flancos de 55°, medido entre los lados de la rosca. A diferencia de otros perfiles que pueden presentar ángulos de 60° (como la rosca UNF o la rosca NPT utilizada en Estados Unidos), el ángulo de 55° de la rosca BSP ofrece características específicas de resistencia y facilidad de fabricación, especialmente en materiales como el hierro fundido y el bronce, comunes en las instalaciones de tuberías.
El perfil Whitworth también define la forma de las crestas y los surcos. Tanto las crestas (puntas superiores) como los surcos (fondos inferiores) de la rosca están truncados y redondeados. Este redondeo ayuda a reducir la concentración de esfuerzos y facilita el ensamblaje, permitiendo que las roscas macho y hembra se deslicen una sobre la otra con menor fricción inicial antes de alcanzar el punto de sellado o fijación mecánica.
| Parámetro geométrico | Valor / Descripción |
|---|---|
| Ángulo de flancos | 55° (perfil Whitworth) |
| Forma de crestas y surcos | Truncadas y redondeadas |
| Conicidad (solo BSPT) | 1:16 |
| Tamaños definidos | Mínimo 41 tamaños (desde 1/16 hasta 18 pulgadas) |
Es importante distinguir entre los dos tipos principales de rosca BSP en cuanto a su geometría axial. La rosca cilíndrica (BSPP, símbolo G) mantiene un diámetro constante a lo largo de su longitud, dependiendo del sellado en la cara o en la rosca misma mediante juntas o empaquetaduras. Por otro lado, la rosca cónica (BSPT, símbolo R) presenta una conicidad de 1:16. Esto significa que el diámetro disminuye a razón de una unidad por cada dieciséis unidades de longitud a lo largo del eje de la rosca. Esta conicidad permite que las roscas macho y hembra se aprieten entre sí, creando un sello metálico por deformación plástica de los flancos, lo que resulta esencial en sistemas de tuberías donde el sellado por presión es crítico.
La profundidad teórica del hilo en el perfil Whitworth está relacionada con el paso de la rosca. Aunque la profundidad exacta varía según el tamaño específico de la rosca (desde 1/16 hasta 18 pulgadas), el perfil estándar define una relación entre la profundidad y el paso que asegura la compatibilidad entre las 41 tamaños definidos. Esta estandarización permite que los componentes fabricados bajo la norma BSP sean intercambiables en todo el mundo, excepto en Estados Unidos, donde predomina la rosca NPT con su propio conjunto de parámetros geométricos y ángulo de flancos.
Sistemas de sellado y acoplamiento
Los sistemas de sellado y acoplamiento en la familia de normas British Standard Pipe (BSP) dependen fundamentalmente del tipo de rosca empleada, diferenciándose claramente entre las roscas cilíndricas (BSPP) y las roscas cónicas (BSPT). La elección del método de sellado no es arbitraria, sino que responde a la geometría específica de cada perfil, garantizando la estanqueidad en la interconexión de tubos, tuberías y accesorios mediante la combinación adecuada de elementos macho y hembra.
Sellado en roscas cilíndricas (BSPP)
Las roscas cilíndricas, identificadas con el símbolo G, presentan un diámetro constante a lo largo de su longitud. Dado que la geometría de la rosca por sí sola no genera compresión radial suficiente para crear una junta hermética, el sellado en este sistema requiere el uso de un elemento intermedio flexible. El método estándar consiste en acoplar la rosca macho contra una junta de goma o arandela plana situada en el extremo del componente hembra o en la cara de contacto. Al apretar el acoplamiento, la presión ejercida comprime la junta de goma contra la superficie de contacto, creando la barrera necesaria para evitar fugas. Este mecanismo permite que la rosca funcione principalmente como medio de fijación mecánica, mientras que la estanqueidad recae en la deformación elástica del material de la junta.
Sellado en roscas cónicas (BSPT)
En contraste, las roscas cónicas, identificadas con el símbolo R, utilizan la propia geometría de la rosca para lograr el sellado. Estas roscas poseen una conicidad estándar de 1:16, lo que significa que el diámetro disminuye progresivamente a medida que avanza la rosca. El método de sellado "rosca contra rosca" funciona mediante la compresión directa de los flancos de la rosca macho contra los de la rosca hembra. A medida que se aprieta el acoplamiento, la diferencia de diámetros obliga a los perfiles de 55°, basados en el estándar Whitworth, para entranarse y comprimirse mutuamente. Esta compresión metálica crea una junta hermética sin necesidad de elementos adicionales como gomas, aunque a menudo se emplean materiales de relleno o hilos de teflón para reducir la fricción y mejorar la estanqueidad en aplicaciones específicas. Este sistema es particularmente eficaz en conexiones donde se requiere una unión rígida y compacta, aprovechando la precisión geométrica definida por la norma.
¿Cómo se designan y clasifican las roscas BSP?
El sistema de designación de las roscas BSP se basa en una nomenclatura estandarizada que distingue claramente entre los perfiles geométricos y las funciones de sellado de cada tipo de rosca. Esta clasificación es fundamental para garantizar la compatibilidad entre componentes de tuberías en instalaciones industriales y domésticas a nivel mundial.
Símbolos y tipos de rosca
La familia BSP se divide principalmente en dos categorías geométricas: la rosca cilíndrica y la rosca cónica. Cada una cuenta con símbolos específicos definidos por las normas técnicas para identificar su forma y aplicación.
| Símbolo | Tipo de rosca | Descripción técnica |
|---|---|---|
| G | BSPP (Cilíndrica) | Rosca cilíndrica con perfil Whitworth de 55°. Generalmente requiere un anillo de junta o sello adicional, ya que el sellado no es puramente por la geometría de la rosca. |
| R | BSPT (Cónica) | Rosca cónica con conicidad de 1:16. El sellado se logra por la compresión de los flancos de la rosca al acoplarse con una rosca cilíndrica o cónica complementaria. |
| Rp | Cilíndrica (Par) | Rosca cilíndrica diseñada para acoplarse con una rosca cónica (R). El "p" indica que es una rosca de tipo paralelo o cilíndrica. |
| Rc | Cónica (Cónica) | Rosca cónica diseñada para acoplarse con una rosca cilíndrica (Rp). El "c" indica que es una rosca de tipo cónica. |
| Rs | Cilíndrica (Par) | Rosca cilíndrica utilizada principalmente en conexiones eléctricas o donde el sellado es secundario a la conexión mecánica. |
Clasificación por tamaños y base histórica
Las roscas BSP se clasifican por una serie de tamaños nominales que van desde 1/16 hasta 18 pulgadas. Esta numeración no corresponde directamente al diámetro exterior de la tubería, sino que tiene una base histórica vinculada al diámetro interior aproximado de la tubería de plomo original utilizada en las instalaciones de gas. Por ejemplo, una rosca de 1 pulgada tiene un diámetro exterior mayor que 1 pulgada, pero se denomina así porque originalmente pasaba un flujo equivalente al de una tubería de 1 pulgada de diámetro interior.
Se definen un mínimo de 41 tamaños estándar dentro de esta familia, lo que permite una gran versatilidad en las aplicaciones de ingeniería. El perfil de todas estas roscas mantiene el ángulo de flancos de 55° característico del estándar Whitworth, lo que las distingue de otras normas internacionales como la NPT estadounidense, que utiliza un ángulo de 60°. Esta consistencia en el perfil geométrico es clave para la interoperabilidad de los accesorios BSP en todo el mundo, excepto en Estados Unidos.
Normas ISO y estándares europeos
Normas ISO y armonización europea
La familia de normas British Standard Pipe (BSP) ha sido incorporada al sistema de normalización internacional a través de la Organización Internacional para la Normalización (ISO). Esta adopción permite la interoperabilidad técnica global de las tuberías y accesorios, estandarizando los parámetros geométricos descritos previamente, como el ángulo de flanco de 55° y la conicidad de 1:16 para las roscas cónicas. Las normas ISO definen dos categorías principales de roscas para tuberías, correspondientes a los tipos BSPP y BSPT mencionados en la descripción técnica de la familia BSP.
ISO 228: Roscas cilíndricas (BSPP)
La norma ISO 228 regula las roscas cilíndricas para tuberías con sello no inherente a la rosca, conocidas comúnmente como BSPP (British Standard Pipe Parallel) y simbolizadas con la letra G. Esta norma se divide en partes específicas para cubrir diferentes aspectos técnicos. La parte ISO 228-1 establece las dimensiones básicas de las roscas, asegurando que los diámetros y pasos sean consistentes a nivel mundial para facilitar la interconexión de tubos con rosca externa y accesorios con rosca interna. La parte ISO 228-2 complementa esta definición estableciendo las tolerancias de fabricación necesarias para garantizar el ajuste adecuado y la estanqueidad cuando se utilizan juntas tóricas o sellos adicionales, ya que la rosca cilíndrica por sí misma no siempre proporciona un sello hermético sin ayuda de elementos de sellado.
ISO 7: Roscas cónicas (BSPT)
Por otro lado, la norma ISO 7 se ocupa de las roscas cónicas para tuberías con sello inherente a la rosca, identificadas como BSPT (British Standard Pipe Taper) y simbolizadas con la letra R. Al igual que la norma anterior, la ISO 7 se estructura en partes diferenciadas. La parte ISO 7-1 define las dimensiones de la rosca cónica, basándose en la conicidad estándar de 1:16 que caracteriza a este tipo de unión. La parte ISO 7-2 detalla las tolerancias aplicables, lo que permite que las superficies de contacto de los flancos de la rosca generen una compresión efectiva que sella la unión sin necesidad de elementos de sellado externos en muchas aplicaciones. Estas normas son fundamentales para la industria de las tuberías en todo el mundo, excepto en Estados Unidos, donde predomina el sistema NPT.
Estándares europeos equivalentes
En el ámbito europeo, las normas ISO han sido adoptadas y armonizadas a través del Comité Europeo de Normalización (CEN), resultando en estándares europeos equivalentes que facilitan la comercialización y la interoperabilidad dentro del mercado único. Las normas NF EN ISO 228 y NF EN 10226 son ejemplos de esta armonización, donde la designación "NF EN" indica su adopción nacional en países como Francia (NF) y su validez europea (EN). Estas normas europeas mantienen los parámetros técnicos definidos por las normas ISO, asegurando que las roscas BSP utilizadas en Europa cumplan con los mismos requisitos de dimensión y tolerancia que a nivel internacional. La existencia de estos estándares equivalentes refuerza la posición de la familia BSP como un estándar global, facilitando el intercambio de componentes de tuberías entre fabricantes y usuarios en diferentes regiones geográficas, manteniendo la coherencia técnica en la instalación y mantenimiento de sistemas de tuberías en todo el mundo.
¿Qué diferencia a la rosca BSP de la rosca NPT?
Diferencias técnicas entre BSP y NPT
La norma British Standard Pipe (BSP) y la rosca NPT (National Pipe Taper) representan los dos sistemas de roscado de tuberías más extendidos a nivel mundial, pero presentan diferencias fundamentales en su geometría y perfil del hilo. La adopción de uno u otro depende principalmente de la región geográfica: el sistema BSP es el estándar internacional en la mayoría de los países, mientras que el sistema NPT domina el mercado estadounidense.
La diferencia más crítica radica en el ángulo del perfil de la rosca. El sistema BSP se basa en el perfil Whitworth, que establece un ángulo de flancos de 55°. Este diseño influye directamente en la forma en que las superficies de contacto se asientan durante el apriete. En contraste, el sistema NPT utiliza un perfil derivado de las normas Briggs o Sellers, caracterizado por un ángulo de flancos de 60°. Esta variación de 5 grados, aunque aparentemente pequeña, impide la intercambiabilidad directa entre las dos roscas sin el uso de adaptadores específicos o sellos adicionales.
Respecto a la conicidad, ambos sistemas comparten una relación de 1:16 para sus variantes cónicas. En el caso de la BSP, esto aplica específicamente a la rosca cónica BSPT (símbolo R), mientras que la NPT es inherentemente cónica. Sin embargo, es importante notar que la familia BSP también incluye la rosca cilíndrica BSPP (símbolo G), que mantiene un diámetro constante a lo largo de su longitud, una característica ausente en la estándar NPT, que siempre requiere conicidad para lograr el sellado por deformación de los flancos.
Estas diferencias geométricas afectan el método de sellado. En el sistema BSP, especialmente en la variante cilíndrica BSPP, el sellado a menudo se logra mediante la deformación de un anillo de junta plana (como una arandela de cobre o PTFE) en la cara final de la tubería, ya que los flancos de la rosca no siempre se comprimen completamente entre sí. Por el contrario, el sistema NPT depende casi exclusivamente de la compresión de los flancos de la rosca cónica (60°) entre sí para crear la estanqueidad, lo que requiere un apriete más preciso y a menudo el uso de pasta de sellado o cinta de hilo para reducir la fricción y llenar los vacíos microscópicos.
La elección entre BSP y NPT no es solo una cuestión de preferencia regional, sino de compatibilidad mecánica. Un error común en la ingeniería internacional es asumir que una rosca de 1 pulgada BSP encaja perfectamente en una de 1 pulgada NPT. Debido a la diferencia en el ángulo de 55° frente a 60° y las distintas dimensiones del paso de rosca, forzar la unión puede resultar en fugas o incluso en la rotura de los accesorios. Por lo tanto, la identificación correcta del perfil Whitworth (BSP) frente al perfil Sellers (NPT) es esencial para la integridad de las instalaciones de tuberías.
Ejercicios resueltos
Ejercicio 1: Identificación de tipos de rosca BSP
Se requiere seleccionar el tipo de rosca British Standard Pipe adecuada para dos escenarios distintos de ingeniería de tuberías, basándose en el método de sellado y la geometría definida en la norma.
Escenario A: Conexión de una tubería de gas donde el sellado se logra principalmente por la deformación de la rosca cónica contra una superficie cilíndrica o cónica complementaria, sin necesidad de junta tórica adicional en la cara.
Escenario B: Conexión hidráulica donde el sellado se asegura mediante una junta tórica (O-ring) o arandela en la cara plana del extremo del tubo, y la rosca sirve principalmente para mantener la presión axial.
Resolución:
- Para el Escenario A, se selecciona la rosca cónica (BSPT), identificada por el símbolo R. La conicidad de 1:16 permite que las superficies de contacto se aprieten radialmente al atornillar, creando un sello hermético por fricción y deformación plástica del material.
- Para el Escenario B, se selecciona la rosca cilíndrica (BSPP), identificada por el símbolo G. Al ser cilíndrica, no genera un sello por conicidad propia; por lo tanto, el sellado depende de un elemento elástico en la cara del extremo.
Ejercicio 2: Cálculo de diámetros en rosca cónica BSPT
Determinar la diferencia de diámetro exterior entre el inicio y el final de una rosca cónica BSPT de 1 pulgada, asumiendo una longitud de contacto efectiva de 4 pulgadas, utilizando la conicidad estándar de 1:16.
Datos:
- Conicidad (C) = 1:16 (significa que el diámetro cambia 1 unidad por cada 16 unidades de longitud axial).
- Longitud de contacto (L) = 4 pulgadas.
Fórmula:
Δ D = L × 1 16La conicidad de 1:16 indica que por cada pulgada de avance axial, el diámetro disminuye en 1/16 de pulgada. Para una longitud de contacto de 4 pulgadas:
Δ D = 4 × 1 16 = 4 16 = 1 4 = 0.25 pulgadasPor lo tanto, el diámetro exterior en el inicio de la rosca es 0.25 pulgadas mayor que en el final de la zona de contacto efectiva. Este cálculo es fundamental para verificar la interferencia correcta entre la rosca macho y hembra en sistemas BSPT.
