Definición y concepto

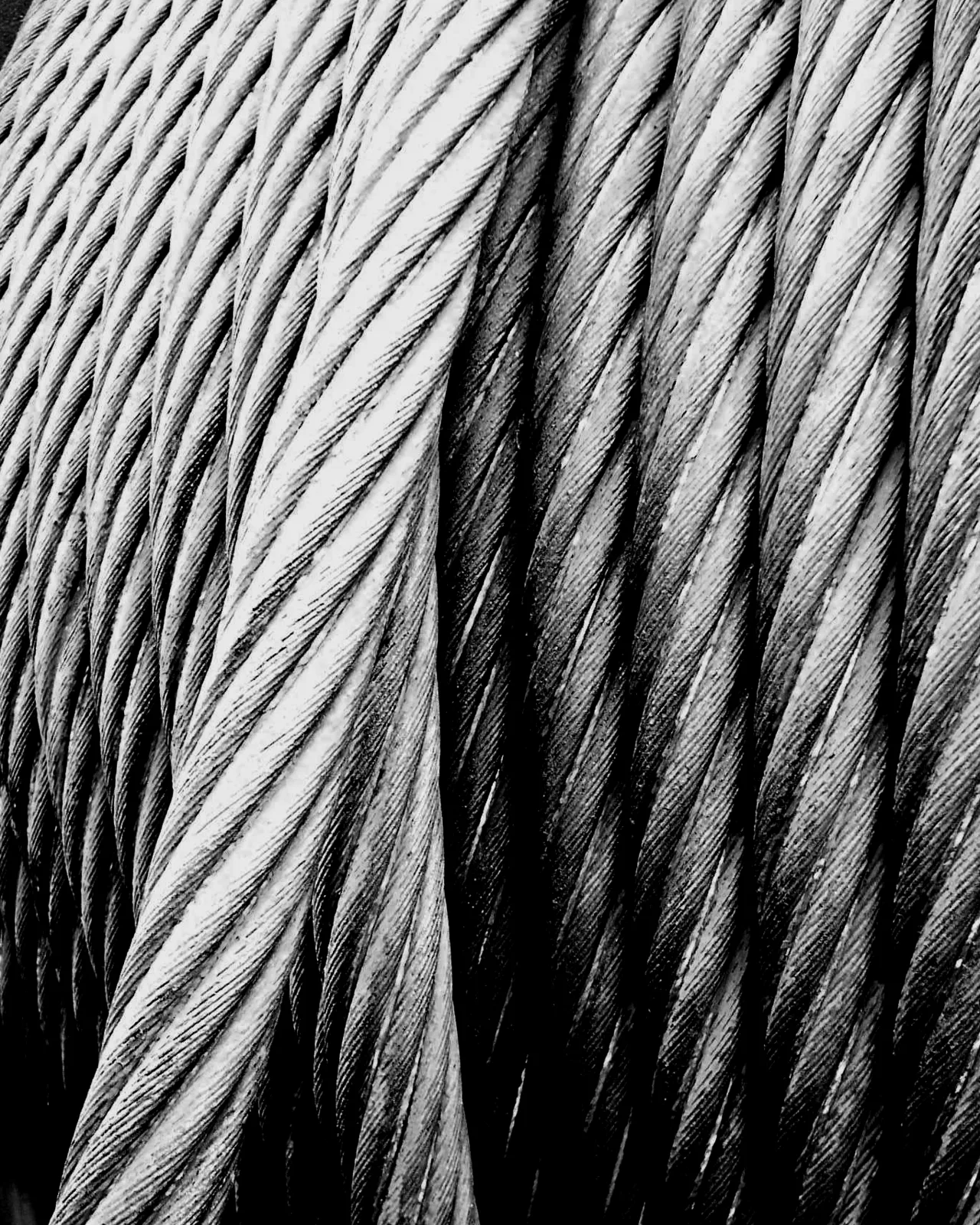

Un cable de acero se define técnicamente como un tipo de cable mecánico constituido por un conjunto de alambres de acero que se unen para formar un cuerpo único que actúa como elemento de trabajo fundamental en diversas aplicaciones de ingeniería. Esta estructura no es simplemente una línea recta de material, sino una entidad compuesta donde los alambres individuales están dispuestos de manera estratégica para maximizar la resistencia, la flexibilidad y la capacidad de soportar cargas específicas. La configuración básica implica que estos alambres pueden estar enrollados de forma helicoidal en una o más capas sucesivas. Generalmente, este enrollado se realiza alrededor de un alambre central o de un núcleo, lo que da lugar a lo que se conoce técnicamente como cables espirales.
Estructura helicoidal y composición
La disposición helicoidal de los alambres es la característica definitoria que otorga al cable de acero sus propiedades mecánicas únicas. Al enrollar los alambres en capas, se crea una estructura que puede absorber tensiones y compresiones de manera más eficiente que un solo alambre recto de igual sección transversal. Esta arquitectura permite que el cable mantenga su integridad estructural bajo cargas dinámicas y estáticas, actuando como una unidad cohesiva. El núcleo central, ya sea un alambre simple o una estructura más compleja, sirve como soporte para las capas exteriores de alambres enrollados, asegurando que la distribución de las fuerzas sea uniforme a lo largo de la sección del cable.
Clasificación técnica y notación
La clasificación técnica del cable de acero se basa en su composición estructural, la cual se denota mediante un sistema de tres cifras que describe con precisión su arquitectura interna. Esta notación estándar indica el número de cordones, el número de alambres por cordón y el tipo de alma o núcleo. Por ejemplo, una denominación como 6x19+1 describe un cable compuesto por seis cordones, cada uno formado por diecinueve alambres, y un alma central única. Este sistema de notación permite a los ingenieros y técnicos identificar rápidamente las características mecánicas y de flexibilidad del cable según su aplicación específica, sin necesidad de examinar físicamente cada capa de alambres.
Funcionalidad como elemento de trabajo
Como elemento de trabajo, el cable de acero cumple funciones críticas en sistemas de elevación, suspensión y transmisión de fuerza. Su capacidad para funcionar como una soga hecha de acero lo hace indispensable en contextos donde la relación entre el peso propio y la resistencia a la tracción es fundamental. La estructura helicoidal permite que el cable se doble alrededor de poleas y tambores sin perder su resistencia estructural, una ventaja clave sobre otras formas de elementos de tensión. La ingeniería detrás de este producto asegura que cada alambre contribuya a la resistencia total del conjunto, optimizando el uso del material y garantizando la fiabilidad en operaciones mecánicas complejas.
Historia y origen
El desarrollo del cable de acero representa un hito fundamental en la ingeniería mecánica y estructural, transformando la forma en que las cargas son soportadas y transmitidas en diversas aplicaciones industriales y de construcción. Este producto no es simplemente una extensión lineal del alambre, sino una entidad compuesta compleja diseñada para maximizar la resistencia a la tracción, la flexibilidad y la durabilidad bajo condiciones operativas variables. La aparición de este elemento permitió el avance de puentes colgantes, grúas de elevación, ascensores y sistemas de suspensión que definieron la arquitectura y la logística de los siglos posteriores a su invención.
Wilhelm Albert y la invención del cable
La paternidad del cable de acero se atribuye al ingeniero alemán Wilhelm Albert. Su contribución fue decisiva para establecer las bases técnicas que convertirían al acero en el material preferido para elementos de tensión. Antes de su trabajo sistemático, los cables de hierro y acero existían, pero carecían de la estandarización y la comprensión mecánica profunda que Albert aportó. Su enfoque permitió optimizar la disposición de los alambres individuales para crear un cuerpo único funcional.
Wilhelm Albert no trabajó en aislamiento; su ingenio se centró en resolver problemas prácticos de resistencia y fatiga. La invención no fue un descubrimiento aislado, sino el resultado de una observación cuidadosa de cómo los alambres de acero interactúan cuando se enrollan helicoidalmente. Este método de enrollado, que Albert ayudó a perfeccionar, permite que los alambres se distribuyan la carga de manera más uniforme, reduciendo la tensión en cada hilo individual y aumentando la capacidad de carga total del cable.
El contexto de su desarrollo como elemento mecánico estuvo marcado por la necesidad de materiales más ligeros y resistentes que la madera o el hierro fundado tradicional. La revolución industrial demandaba soluciones que pudieran soportar mayores pesos con menor volumen, y el cable de acero de Albert ofreció precisamente eso. Su diseño permitió que el cable se comportara como una unidad cohesiva, donde la interacción entre los alambres helicoidales y el alma central (que puede ser un alambre o una estructura más compleja) genera una eficiencia estructural superior.
La influencia de Wilhelm Albert se extiende más allá de la simple invención; estableció un lenguaje técnico para describir estos elementos. La forma en que los alambres se organizan en capas helicoidales alrededor de un núcleo central es una herencia directa de sus principios de diseño. Esta configuración no solo mejora la resistencia a la tracción, sino que también ofrece una mayor flexibilidad, permitiendo que el cable se adapte a poleas y rodillos sin perder su integridad estructural.
El legado de Albert en la ingeniería del cable de acero es innegable. Su trabajo sentó las bases para las clasificaciones técnicas modernas, donde la composición se denota con códigos específicos que indican el número de cordones, alambres por cordón y el tipo de alma. Aunque las tecnologías han evolucionado, los principios fundamentales que él estableció siguen siendo vigentes en la fabricación y aplicación de cables de acero en todo el mundo. Su contribución fue esencial para transformar el acero de un material estructural estático a un elemento dinámico y versátil en la maquinaria y la construcción.
¿Cómo se describe técnicamente un cable de acero?
La descripción técnica de un cable de acero se basa en su estructura mecánica y composición material. Se define como un conjunto de alambres de acero que forman un cuerpo único, enrollados helicoidalmente en capas, generalmente alrededor de un núcleo central, creando los llamados cables espirales. Esta configuración permite distribuir las cargas de tensión y flexión de manera eficiente.
Notación de composición
La composición de un cable se denota mediante un sistema de tres cifras, como el ejemplo 6x19+1. El primer número representa los cordones principales, el segundo indica los alambres en cada cordón y el último señala la configuración del alma central. Este sistema permite identificar rápidamente las características estructurales del cable para su aplicación específica.
| Notación | Cordones | Alambres por cordón | Alma |
|---|---|---|---|
| 6x19+1 | 6 | 19 | 1 (alma central) |
| 6x7+FC | 6 | 7 | Alma de fibra |
| 7x7+IWRC | 7 | 7 | Alma metálica independiente |
Tipos de alma
Las almas de los cables pueden ser de fibra o metálicas. Las almas de fibra ofrecen mayor flexibilidad y se utilizan en aplicaciones donde la rotación bajo carga es menos crítica. Las almas metálicas, como las almas independientes, proporcionan mayor resistencia a la compresión y se emplean en situaciones de alta tensión. La elección del tipo de alma influye directamente en el rendimiento mecánico del cable.
Materiales y propiedades
Los cables de acero se fabrican con acero Martin Siemens, un material conocido por su alta resistencia y contenido de carbono. Este tipo de acero permite que los alambres mantengan su integridad estructural bajo cargas pesadas y condiciones ambientales variables. El contenido de carbono en el acero influye en la dureza y la resistencia a la fatiga del cable, factores clave en su selección para aplicaciones específicas.
Cables antigiratorios
Los cables antigiratorios están diseñados para equilibrar los momentos torsores, evitando la rotación excesiva bajo carga. Esta característica es esencial en aplicaciones como grúas y elevadores, donde la estabilidad de la carga es crítica. La estructura de estos cables incluye múltiples capas de cordones enrollados en direcciones opuestas, lo que minimiza la rotación y mejora el rendimiento general del sistema.
Clasificación de tipos de cables
La clasificación de los cables de acero se basa en la disposición geométrica de sus componentes, lo que determina sus propiedades mecánicas y aplicaciones específicas. La notación estándar utiliza tres cifras para describir la estructura, indicando el número de cordones, la cantidad de alambres por cordón y el tipo de alma, como en el ejemplo 6x19+1. Esta configuración influye directamente en la flexibilidad, resistencia a la tracción y comportamiento bajo carga.
Tipos estructurales principales
Los cables espirales presentan alambres enrollados helicoidalmente en una o más capas alrededor de un núcleo central. Esta disposición es común en aplicaciones generales donde se requiere un equilibrio entre resistencia y flexibilidad. Los cables normales mantienen una estructura estándar de cordones, mientras que los de igual paso buscan uniformizar la distribución de tensiones entre los alambres para mejorar la fatiga cíclica.
Los cables triangulares organizan los alambres en forma de triángulo, ofreciendo mayor resistencia a la aplastamiento y mejor contacto con rodillos o poleas. Los guardines incorporan un cordón externo de alambres planos o redondos que envuelve a los cordones internos, protegiendo el núcleo y mejorando la resistencia a la compresión radial. Los cables planos consisten en múltiples alambres dispuestos en una sola capa, ideales para cargas lineales y espacios reducidos. Los cables cerrados presentan una superficie exterior lisa, formada por alambres que se superponen, lo que reduce la fricción y el desgaste en guías y rodillos.
Ventajas y aplicaciones
Cada tipo ofrece ventajas específicas según el entorno operativo. Los cables antigiratorios equilibran los momentos torsores para minimizar la rotación bajo carga, siendo esenciales en grúas y elevadores. La selección adecuada depende de factores como la carga dinámica, la flexibilidad requerida y las condiciones ambientales. Una clasificación precisa permite optimizar el rendimiento y la vida útil del cable en aplicaciones industriales y de construcción.
| Tipo de cable | Característica principal | Ventaja clave |
|---|---|---|
| Espiral | Alambres helicoidales en capas | Equilibrio resistencia-flexibilidad |
| Triangular | Disposición en forma de triángulo | Resistencia a aplastamiento |
| Guardín | Cordón externo protector | Protección radial y compresión |
| Plano | Alambres en una sola capa | Espacios reducidos y carga lineal |
| Cerrado | Superficie exterior lisa | Menor fricción y desgaste |
| Antigiratorio | Equilibrio de momentos torsores | Reducción de rotación bajo carga |
¿Qué son los cables antigiratorios y cuándo usarlos?
Los cables antigiratorios representan una evolución técnica específica dentro de la clasificación de los cables de acero, diseñados para mitigar el fenómeno de rotación bajo carga. Como se establece en la base de datos técnica, estos elementos equilibran los momentos torsores inherentes a la estructura helicoidal de los alambres. Este equilibrio es crítico en aplicaciones donde la carga suspendida tiende a girar sobre su eje longitudinal, un comportamiento común en los cables espirales estándar formados por alambres enrollados en capas.
Mecanismo de equilibrio torsor
La rotación en un cable de acero convencional surge de la interacción entre la tensión axial y la geometría helicoidal de los cordones. En los diseños antigiratorios, esta fuerza se contrarresta mediante la disposición de múltiples capas de cordones con direcciones de enrollado alternas. La composición de estos cables sigue la notación técnica de tres cifras que indica la cantidad de cordones, alambres por cordón y el tipo de alma. Esta estructura compleja permite que los momentos generados por cada capa se anulen parcialmente, reduciendo la rotación neta del conjunto único que forma el elemento de trabajo.
Arquitecturas multicordones
Existen configuraciones específicas reconocidas para lograr este efecto. Los diseños como 18x7+1x7 y 34x7 son ejemplos de arquitecturas multicordones utilizadas para fines antigiratorios. En estas configuraciones, la primera cifra indica el número total de cordones exteriores, la segunda el número de alambres en cada cordón, y la tercera parte describe la estructura del núcleo o alma compuesta. La elección entre estas configuraciones depende de la magnitud de la carga y la necesidad de rigidez torsional.
Criterios de selección y parámetros
La selección adecuada de un cable antigiratorio requiere evaluar varios factores técnicos. No existe una solución única; la eficacia del equilibrio de momentos torsores varía según las dimensiones físicas y las condiciones de operación. A continuación, se presentan los parámetros clave que deben considerarse al seleccionar este tipo de cable de acero.
| Parámetro de Selección | Influencia en el Rendimiento Antigiratorio |
|---|---|
| Altura de elevación | A mayor altura, la rotación acumulada tiende a aumentar, requiriendo mayor equilibrio de momentos. |
| Diámetro del cable | El diámetro influye en la relación entre la tensión axial y la fuerza centrífuga de los alambres helicoidales. |
| Configuración de cordones | Las estructuras como 18x7+1x7 o 34x7 ofrecen distintos grados de estabilidad torsional según la aplicación. |
| Tipo de alma | El núcleo (indicado en la notación de composición) afecta la compresibilidad y la distribución de tensiones internas. |
Las precauciones específicas incluyen la verificación de que la dirección de enrollado de los cordones exteriores sea opuesta a la de los interiores, un principio fundamental para el equilibrio de los momentos torsores. Ignorar estos criterios puede resultar en una rotación excesiva, comprometiendo la estabilidad de la carga suspendida. La correcta aplicación de estos principios asegura que el cable funcione como el cuerpo único y eficiente diseñado por la ingeniería mecánica.
Procesos de fabricación y preformado
La fabricación de cables de acero implica procesos mecánicos precisos que determinan las propiedades finales del elemento estructural. Un aspecto crítico en la producción es la distinción entre los cables corrientes y los cables preformados, una diferenciación que impacta directamente en el rendimiento bajo carga y la facilidad de instalación en obras de ingeniería civil y mecánica.
Diferencias entre cables corrientes y preformados
En los cables corrientes, los alambres se enrollan helicoidalmente alrededor del alma o de capas inferiores sin un tratamiento térmico o mecánico específico para fijar su forma. Cuando estos cables se someten a tensión, los alambres tienden a acomodarse, lo que genera un efecto de "estiramiento" inicial y puede provocar que el cable se enrolle sobre sí mismo cuando se corta, debido a la liberación del momento torsor almacenado durante el arrollamiento.
Por el contrario, los cables preformados pasan por un proceso adicional donde los alambres se moldean en su posición helicoidal definitiva antes de ser enrollados en el cable final. Este proceso de preformado confiere ventajas operativas significativas. La flexibilidad del cable preformado es superior, ya que los alambres mantienen una posición más estable relativa entre sí. Esto mejora la duración del cable al reducir el desgaste interno por fricción entre los alambres adyacentes durante la flexión. Además, el manejo es más sencillo: al cortar un cable preformado, los extremos tienden a mantenerse unidos o abrirse ligeramente, facilitando la instalación de terminales mecánicos sin necesidad de ataduras temporales complejas.
Tipos de arrollamiento
La disposición geométrica de los alambres dentro de los cordones define el tipo de arrollamiento, lo cual influye en la resistencia a la compresión, la flexibilidad y la resistencia a la rotación. Existen tres configuraciones principales reconocidas técnicamente.
El arrollamiento cruzado, también conocido como tipo regular, presenta los alambres de capas sucesivas enrollados en direcciones opuestas. Esta configuración ofrece una superficie de contacto amplia entre los alambres, lo que proporciona buena resistencia a la compresión y una superficie externa relativamente plana, ideal para el rodillo sobre poleas.
El arrollamiento Lang, o langsfleet, consiste en enrollar los alambres de las capas sucesivas en la misma dirección. Esto expone más superficie de los alambres externos, aumentando el contacto con la superficie de apoyo, lo que mejora la resistencia a la abrasión y la flexibilidad. Sin embargo, es más propenso a la rotación bajo carga si no se utiliza en sistemas de ida y vuelta o en cables antigiratorios.
El arrollamiento alternado combina características de ambos, alternando la dirección de arrollamiento entre capas consecutivas de manera específica para equilibrar la resistencia a la compresión y la flexibilidad. La selección del tipo de arrollamiento depende de las exigencias específicas de la aplicación, considerando factores como la carga dinámica, el espacio disponible en la polea y la necesidad de minimizar la rotación, especialmente en aplicaciones donde el equilibrio de momentos torsores es crítico para evitar la rotación bajo carga.
Ejercicios resueltos
Interpretación de la notación estructural
La notación técnica de los cables de acero sigue una estructura lógica que describe su composición física. El formato estándar utiliza tres cifras separadas por símbolos, como el ejemplo 6x19+1. Este código indica que el cable está formado por 6 cordones enrollados alrededor de un alma central. Cada uno de estos cordones está compuesto a su vez por 19 alambres individuales. El número final, en este caso 1, hace referencia al alma del cable, que puede ser de acero o fibra natural, actuando como núcleo estructural.
Para comprender esta notación, es fundamental analizar cada componente por separado. La primera cifra representa la cantidad de cordones principales. La segunda cifra indica el número de alambres que conforman cada cordón. La tercera cifra, precedida por un signo más, denota el tipo y cantidad de almas. Esta estructura permite a los ingenieros determinar la flexibilidad y la resistencia del cable sin necesidad de examinar físicamente cada alambre.
Cálculo conceptual de pasos de hélice
La disposición helicoidal de los alambres es crucial para el rendimiento mecánico del cable. Este enrollamiento crea una hélice cuya geometría afecta las propiedades torsionales del cable. Los cables antigiratorios utilizan esta configuración para equilibrar los momentos torsores y minimizar la rotación bajo carga.
El paso de la hélice puede analizarse mediante relaciones geométricas básicas. Si consideramos un cable con un diámetro efectivo D y un ángulo de enrollamiento α, la longitud del paso L se puede expresar conceptualmente. Esta relación ayuda a predecir cómo se comportará el cable cuando esté sometido a fuerzas de tracción y torsión simultáneas.
La fórmula básica para el paso de la hélice en una capa de alambres es:
L = π ⋅ D tan ( α )Donde L es el paso de la hélice, D es el diámetro medio de la capa de alambres y α es el ángulo de enrollamiento. Este cálculo es fundamental para diseñar cables con características específicas de flexibilidad y resistencia a la fatiga.
Ejercicio práctico: Análisis de un cable 6x19+1
Consideremos un cable de acero con la notación 6x19+1. Este cable tiene 6 cordones, cada uno con 19 alambres, y un alma central. Si el diámetro del cable es de 12 mm y el ángulo de enrollamiento de la primera capa es de 15 grados, podemos calcular el paso de la hélice.
Primero, determinamos el diámetro medio de la capa de alambres. Asumiendo que el alma tiene un diámetro de 2 mm y cada alambre tiene un diámetro de 1 mm, el diámetro medio D se aproxima a 10 mm. Aplicando la fórmula:
L = π ⋅ 10 tan ( 15 ° )El resultado proporciona el paso de la hélice, que es esencial para entender cómo el cable se comporta bajo carga. Este tipo de análisis permite seleccionar el cable adecuado para aplicaciones específicas, como puentes colgantes o grúas, donde el equilibrio de momentos torsores es crítico.
Instalación y mantenimiento
La instalación de cables de acero requiere procedimientos estrictos para preservar la integridad mecánica de la estructura helicoidal. Durante la manipulación inicial, es fundamental evitar el aplastamiento de los cordones y la rotación excesiva del conjunto, ya que estos factores pueden alterar la distribución de tensiones entre los alambres individuales que forman el cuerpo único del cable.
Procedimientos de tensión y ángulos de desvío
Al aplicar tensión durante la instalación, se debe considerar la elasticidad del material y la longitud del tramo para lograr una pre-tensión uniforme. Los ángulos de desvío en poleas o rodillos son críticos; un ángulo demasiado agudo puede provocar el aplastamiento de los alambres externos contra el alma central o entre cordones adyacentes. Para minimizar las pérdidas por fricción y el desgaste prematuro, se recomienda el uso de rodillos con diámetros adecuados en relación con el diámetro del cable, asegurando que la curvatura no exceda los límites elásticos del acero utilizado en la composición 6x19+1 u otras configuraciones estándar.
Inspección y criterios de retiro de servicio
El mantenimiento preventivo implica inspecciones visuales y periódicas para detectar roturas de alambres, corrosión y desgaste por fricción. En cables convencionales, el retiro de servicio a menudo se basa en el conteo de alambres rotos en una longitud de referencia (por ejemplo, seis diámetros del cable) o en la reducción del diámetro nominal debido al aplastamiento. La presencia de corrosión superficial o profunda, así como la aparición de "barriga" o abultamientos locales, son indicadores clave de fatiga estructural.
Consideraciones para cables antigiratorios
Los cables antigiratorios, diseñados para equilibrar los momentos torsores y evitar la rotación bajo carga, requieren un cuidado especial durante la instalación. Su estructura compleja implica que la tensión debe aplicarse de manera más uniforme que en los cables simples para evitar el desequilibrio de los momentos internos. Cualquier defecto en la instalación, como una tensión desigual o un ángulo de desvío inadecuado, puede comprometer la capacidad del cable para contrarrestar la rotación, lo que resulta en una mayor fatiga de los alambres y una reducción significativa de la vida útil del sistema de elevación o soporte.
