Definición y concepto
Una caldera de tubos de agua es un tipo de caldera de alta presión en la que el agua circula en tubos calentados externamente por el fuego. Esta definición técnica establece la naturaleza fundamental del equipo como una máquina generadora de vapor diseñada para operar bajo condiciones termodinámicas exigentes. El principio básico de funcionamiento se basa en la circulación del agua a través de una serie de tubos que se encuentran expuestos directamente a los gases de combustión calientes. A diferencia de otros diseños donde el fluido de trabajo puede estar contenido en un gran recipiente, en este sistema el agua es el elemento móvil que atraviesa los conductos mientras el calor es transferido desde el exterior hacia el interior de los tubos.
Principio de circulación y transferencia de calor
El mecanismo de generación de vapor en estas calderas depende de la exposición directa de los tubos al fuego o a los gases de combustión. El agua circula continuamente a través de estos tubos, absorbiendo la energía térmica necesaria para alcanzar el punto de ebullición y transformarse en vapor. Este diseño permite una eficiencia térmica superior y una respuesta más rápida a las variaciones de carga comparado con sistemas anteriores. La circulación puede ser natural, impulsada por las diferencias de densidad entre el agua y la mezcla de agua-vapor, o forzada mediante bombas circulares, dependiendo de la presión de operación y la configuración específica de la caldera. La estructura de tubos permite que el calor se distribuya de manera más uniforme, reduciendo los puntos críticos de temperatura y mejorando la estabilidad del proceso de generación de vapor.
Diferenciación con calderas de tubos de fuego
Es fundamental distinguir la caldera de tubos de agua de la caldera de tubos de fuego, ya que ambas representan enfoques distintos para la generación de vapor. En las calderas de tubos de fuego, los gases calientes de la combustión circulan por el interior de los tubos, mientras que el agua rodea estos tubos en un gran recipiente o cascarón. Esta configuración limita la presión de operación debido a las tensiones mecánicas en el cascarón principal. En contraste, las calderas de tubos de agua permiten operar a presiones superiores a 2,4 MPa, superando significativamente las capacidades de las calderas de tubos de fuego. Esta ventaja de presión es crítica para aplicaciones que requieren vapor de alta entalpía, como en las turbinas de vapor de las centrales térmicas modernas. La capacidad de manejar presiones elevadas hace de la caldera de tubos de agua una opción preferente en industrias donde la eficiencia termodinámica y la compactibilidad del equipo son factores determinantes.
¿Cómo funciona una caldera de tubos de agua?
Las calderas de tubos de agua operan bajo un principio termodinámico donde el agua circula a través de tubos metálicos expuestos al calor generado por la combustión externa. Este diseño permite alcanzar presiones superiores a 2,4 MPa, superando significativamente a las calderas de tubos de fuego tradicionales. El funcionamiento se basa en la circulación natural o forzada del agua, que asciende hacia un tambor superior donde se separa del vapor.
Ciclo de circulación y generación de vapor

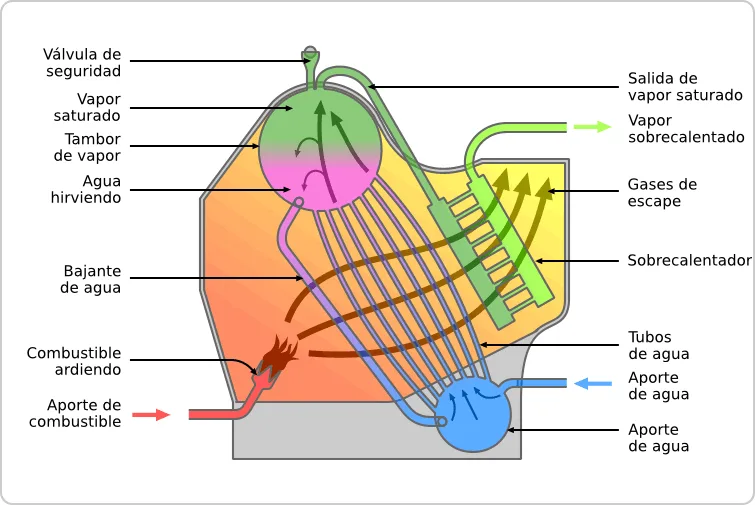

El proceso inicia con la combustión en la cámara de fuego, donde los gases calientes transfieren energía térmica a los tubos de subida. El agua dentro de estos tubos se calienta, disminuye su densidad y asciende hacia el tambor de vapor. En el tambor, el vapor saturado se separa del agua líquida por gravedad y flotación. Posteriormente, el vapor puede pasar por sobrecalentadores para aumentar su temperatura sin cambiar su presión, obteniendo vapor sobrecalentado esencial para las turbinas de alta eficiencia.
El retorno del ciclo se realiza a través de bajantes, tubos más fríos y densos que descienden hacia el fondo de la caldera. El agua fría es precalentada antes de volver a entrar en los tubos de subida, cerrando el circuito termodinámico. Este mecanismo asegura una renovación constante del agua en los puntos más calientes, evitando el sobrecalentamiento local.
Ventajas frente a calderas de tubos de fuego
La comparación técnica revela diferencias críticas en rendimiento y seguridad. Las calderas de tubos de agua ofrecen mayor flexibilidad operativa y menor riesgo de explosión catastrófica debido al menor volumen de agua contenida en los tubos.
| Característica | Caldera de tubos de agua | Caldera de tubos de fuego |
|---|---|---|
| Presión operativa | Superior a 2,4 MPa | Generalmente inferior a 2,4 MPa |
| Riesgo de fallo catastrófico | Menor (menor volumen de agua) | Mayor (gran volumen de agua bajo presión) |
| Ubicación del calor | Externa a los tubos de agua | Interna a los tubos de gas |
La eficiencia térmica se ve potenciada por la capacidad de sobrecalentamiento, que reduce la humedad en las palas de la turbina, minimizando la erosión y mejorando la conversión de energía en centrales térmicas, buques de guerra y refinerías industriales.
Historia y evolución tecnológica
El desarrollo de la caldera de tubos de agua tiene sus orígenes en el siglo XVIII, cuando se buscaba superar las limitaciones de presión de las calderas de tubos de fuego tradicionales. En 1766, Blakey obtuvo la primera patente de este tipo de máquina generadora de vapor, estableciendo el principio fundamental de hacer circular el agua a través de tubos calentados externamente. Posteriormente, en 1780, Dallery realizó la fabricación de estas unidades, consolidando la tecnología que permitiría alcanzar presiones superiores a 2,4 MPa, un hito crucial para la eficiencia termodinámica del vapor.
Adopción en transporte marino y ferroviario
Hacia 1900, la tecnología se adoptó ampliamente en el transporte marino, especialmente en buques de guerra donde la alta presión del vapor era esencial para la velocidad y la potencia. Este cambio coincidió con la transición hacia las turbinas de propulsión, que aprovechaban mejor las características del vapor de alta presión generado por estas calderas. Sin embargo, su aplicación en los ferrocarriles enfrentó diversos desafíos. Se registraron intentos fallidos con modelos como el Jawn Henry, el LMS 6399 Fury y el LNER 10000, que no lograron consolidarse como soluciones estándar frente a las calderas de tubos de fuego tradicionales.
Por otro lado, surgieron sistemas híbridos con un éxito limitado. El Baldwin 4-10-2 No. 60000, desarrollado en 1926, representó un esfuerzo significativo por integrar la tecnología de tubos de agua en locomotoras. Asimismo, la caldera Brotan, creada en Austria en 1902, encontró cierta aceptación, con aproximadamente 1000 unidades operando en Hungría, demostrando la viabilidad técnica aunque sin lograr una dominación del mercado ferroviario.
Uso en vehículos de carretera
En el ámbito del transporte por carretera, las calderas de tubos de agua tuvieron presencia desde 1830. Figuras como Gurney y Hancock impulsaron su uso temprano en vehículos automotores. Diversos fabricantes, entre ellos Atkinson, Clayton, Garrett, Sentinel, Foden y Bolsover Express, incorporaron estas calderas en sus diseños, aprovechando su capacidad para generar vapor de alta presión en espacios reducidos. Esta tecnología contribuyó al desarrollo de los vehículos industriales y comerciales de la época, ofreciendo una alternativa eficiente a las soluciones de vapor convencionales.
Tipos de diseño y configuraciones estructurales
Las calderas de tubos de agua presentan diversas configuraciones estructurales diseñadas para optimizar la circulación del agua, la presión del vapor y el espacio disponible. Estas variaciones responden a necesidades específicas en centrales térmicas, navegación marítima e industrias procesadoras.
Configuraciones clásicas y de navegación
El diseño tipo D es la configuración más extendida. Se caracteriza por la disposición de un tambor de vapor superior y un tambor de lodo inferior, conectados mediante una serie de tubos de agua y de fuego. Esta estructura permite una circulación natural eficiente y un fácil acceso para el mantenimiento interno.
En el ámbito naval, el tipo M fue desarrollado específicamente para destructores de la clase Fletcher. Su rasgo distintivo es la separación del sobrecalentador, lo que permite una mayor flexibilidad en la distribución del espacio dentro de la caldera. Por otro lado, las calderas Babcock & Wilcox, utilizadas en fragatas de la clase Leander, emplean tubos rectos inclinados que conectan tambores horizontales, facilitando la limpieza y la expansión térmica.
El diseño Stirling se distingue por utilizar cuatro tambores y es común en calderas alimentadas con carbón o bagazo. En contraste, la configuración Yarrow emplea tres tambores dispuestos en forma de delta. Este diseño compacto fue crucial durante la Segunda Guerra Mundial, permitiendo el transporte de las unidades en vagones de ferrocarrón estándar.
Diseños de tubos curvos y circulación
Las calderas White-Forster introdujeron el uso de tubos curvos para simplificar la unión entre los tambores y reducir las tensiones térmicas. El diseño Thornycroft utiliza dos hornos con curvas cerradas, optimizando la exposición de los tubos al fuego. Finalmente, las calderas de bajo contenido de agua y las de circulación forzada permiten operar a presiones muy elevadas, superando las limitaciones de la circulación natural.
| Tipo | Número de tambores | Uso típico | Rasgo distintivo |
|---|---|---|---|
| Tipo D | 2 (vapor y lodo) | Centrales térmicas | Disposición vertical clásica |
| Tipo M | Variable | Destructores clase Fletcher | Sobrecalentador separado |
| Babcock & Wilcox | 2 horizontales | Fragatas clase Leander | Tubos rectos inclinados |
| Stirling | 4 | Carbón y bagazo | Cuatro tambores |
| Yarrow | 3 (delta) | Transporte ferroviario (WWII) | Configuración triangular |
| White-Forster | Variable | Naval e industrial | Tubos curvos |
| Thornycroft | Variable | Naval | Dos hornos, curvas cerradas |
Aplicaciones industriales y de generación de energía
Las calderas de tubos de agua constituyen la tecnología predominante en la generación de vapor a gran escala, debido a su capacidad para soportar altas presiones y flujos masivos. Su diseño, donde el agua circula por tubos expuestos a la fuente de calor, permite una eficiencia térmica superior a la de las calderas de tubos de fuego, las cuales se limitan a presiones menores y se reservan para nichos industriales específicos o aplicaciones de menor escala.
Generación de energía eléctrica
En las centrales térmicas modernas, estas calderas actúan como unidades generadoras de vapor esenciales. Las plantas de energía operan con parámetros exigentes, alcanzando flujos de vapor de hasta 500 kg/s. Las condiciones de operación típicas incluyen presiones de 160 bares (equivalente a 15,7 MPa) y temperaturas de 550 °C. Estos valores superan ampliamente el límite de 2,4 MPa que caracteriza a las calderas de tubos de fuego, justificando la elección de esta tecnología para maximizar la entalpía del vapor y, por ende, la eficiencia del ciclo termodinámico de la turbina.
Aplicaciones en sectores industriales
Más allá de la generación eléctrica, la versatilidad de las calderas de tubos de agua las hace fundamentales en diversos procesos industriales. En las refinerías de petróleo y las plantas químicas, el vapor generado es crucial para el calentamiento de reactores, la destilación fraccionada y el accionamiento de compresores. La industria de la pulpa y el papel también depende de estas unidades para el secado de láminas y el tratamiento térmico de la biomasa, donde la estabilidad de la presión y la calidad del vapor son determinantes para la consistencia del producto final.
Tecnologías específicas y ejemplos
La adaptación de esta tecnología a distintas fuentes de calor demuestra su flexibilidad. Un ejemplo destacado es la central solar de concentración Ivanpah, que emplea calderas del Tipo-D fabricadas por Rentech. En este sistema, la energía solar concentrada calienta los tubos de agua, generando vapor que acciona turbinas convencionales, integrando así la tecnología de calderas de tubos de agua en la matriz de energías renovables. Esta aplicación ilustra cómo el principio físico subyacente permite su uso tanto en combustibles fósiles como en fuentes solares térmicas.
¿Qué ventajas ofrecen frente a otras tecnologías?
Las calderas de tubos de agua presentan ventajas técnicas significativas frente a otras tecnologías de generación de vapor, particularmente en lo que respecta a la capacidad de operar a altas presiones. Este tipo de caldera permite alcanzar presiones superiores a 2,4 MPa, lo que supera ampliamente las capacidades típicas de las calderas de tubos de fuego. Esta capacidad de alta presión es crucial para mejorar la eficiencia termodinámica del ciclo de Rankine, permitiendo que el vapor alcance temperaturas y energías específicas mayores, lo que se traduce en un mejor rendimiento general del sistema generador.
Reducción del riesgo de fallo catastrófico
Una ventaja crítica de las calderas de tubos de agua es la reducción del riesgo de fallo catastrófico, principalmente debido al menor volumen de agua acumulada en comparación con las calderas de tubos de fuego. En una caldera de tubos de fuego, el agua ocupa un gran volumen dentro de una carcasa principal, lo que significa que, en caso de una ruptura, una cantidad significativa de agua a alta presión y temperatura puede liberarse de forma repentina. En contraste, en las calderas de tubos de agua, el agua se distribuye en múltiples tubos de menor diámetro, lo que reduce el volumen total de agua en el sistema. Esta característica disminuye la energía almacenada en el sistema, reduciendo así la magnitud potencial de una explosión de vapor en caso de fallo estructural o de presión.
Eficiencia en el uso de gases de escape
Las calderas de tubos de agua también ofrecen una mayor eficiencia en el uso de los gases de escape para precalentar el aire de combustión y el agua de alimentación. La disposición de los tubos permite una mejor distribución del flujo de gases calientes, lo que facilita la integración de intercambiadores de calor adicionales, como sobrecalentadores, economizadores y precalentadores de aire. Estos componentes aprovechan el calor residual de los gases de escape, mejorando la eficiencia general de la caldera. El precalentamiento del aire de combustión aumenta la temperatura de entrada al quemador, mejorando la combustión y reduciendo las pérdidas por chimenea. Asimismo, el precalentamiento del agua de alimentación reduce la carga térmica necesaria en los tubos de evaporación, optimizando el uso del combustible.
Comparación con las calderas de tubos de fuego
En comparación con las calderas de tubos de fuego, las calderas de tubos de agua presentan una estructura más robusta y capaz de soportar presiones más elevadas. Las calderas de tubos de fuego tienen limitaciones estructurales que restringen sus presiones máximas, generalmente por debajo de 2,4 MPa, debido a la necesidad de mantener una carcasa principal grande que contenga tanto el agua como el vapor. Esta estructura más débil limita su aplicación en entornos que requieren altas presiones y temperaturas. Por el contrario, las calderas de tubos de agua distribuyen la carga de presión a través de múltiples tubos, permitiendo un diseño más eficiente y resistente, adecuado para centrales térmicas, buques de guerra y procesos industriales como las refinerías, donde se requieren condiciones operativas más exigentes.
Ejercicios resueltos
La sección de ejercicios resueltos permite aplicar los principios termodinámicos y de mecánica de fluidos a las calderas de tubos de agua. Estos problemas ilustran cómo se calculan las energías involucradas en la generación de vapor y cómo se convierten las unidades de presión críticas para el diseño de estos equipos. Es fundamental recordar que estas máquinas operan a presiones superiores a 2,4 MPa, lo que exige precisión en los cálculos de tensión en los tubos y energía térmica suministrada.
Ejercicio 1: Conversión de unidades de presión
Un ingeniero debe verificar si una caldera de tubos de agua puede operar en un rango específico. La presión de operación máxima permitida se establece en 350 psi. Dado que el límite de superación de las calderas de tubos de fuego es de 2,4 MPa, se requiere convertir esta presión a Megapascales (MPa) y a metros de columna de agua (mca) para comparar con las especificaciones del fabricante.
Datos:
- Presión inicial: 350 psi
- Equivalencia 1: 350 psi = 2,4 MPa
- Equivalencia 2: 350 psi = 246,2 mca
Solución:
La conversión directa utilizando los factores proporcionados por la verdad base indica que:
P = 350 psi = 2.4 MPaY para la columna de agua:
H = 350 psi = 246.2 mcaEsto confirma que la caldera opera exactamente en el umbral de 2,4 MPa, superando la capacidad típica de las calderas de tubos de fuego.
Ejercicio 2: Cálculo de energía térmica básica
Se desea estimar la energía necesaria para calentar el agua que circula en los tubos de una caldera. Supongamos que se tiene una masa de agua que debe ser calentada por el fuego externo. Aunque el problema no especifica la masa exacta, se puede establecer la relación básica de la energía térmica necesaria.
Fórmula general:
Q = m ⋅ c ⋅ Δ TDonde Q es la energía térmica, m es la masa del agua, c es el calor específico del agua y ΔT es el cambio de temperatura. En una caldera de tubos de agua, el fuego calienta externamente los tubos, transfiriendo esta energía al agua en circulación. Este principio es fundamental para entender por qué estas calderas son eficientes en centrales térmicas y buques de guerra, donde se requiere una rápida generación de vapor a alta presión.
Ejercicio 3: Análisis de eficiencia básica
La eficiencia de una caldera se define como la relación entre la energía útil obtenida en el vapor y la energía total suministrada por el combustible. En las calderas de tubos de agua, la circulación del agua en los tubos calentados externamente permite una mejor transferencia de calor comparada con las calderas de tubos de fuego.
Fórmula de eficiencia:
η = Q útil Q suministrada × 100 %Este análisis es crucial en aplicaciones industriales como refinerías, donde la optimización de la energía térmica impacta directamente en el costo operativo. La capacidad de operar a presiones superiores a 2,4 MPa permite una mayor densidad de energía en el vapor generado, mejorando así la eficiencia general del sistema.
