Estrés térmico es la tensión interna que se genera en un cuerpo sólido cuando sus dimensiones intentan cambiar debido a una variación de temperatura, pero están restringidas por condiciones de frontera o por la propia continuidad del material. Este fenómeno físico es fundamental en la ingeniería y la ciencia de materiales, ya que determina la resistencia, la fatiga y la vida útil de estructuras expuestas a gradientes de calor.
La comprensión del estrés térmico permite a los ingenieros predecir fallos críticos en puentes, riel de ferrocarril, turbinas y componentes electrónicos. Sin una gestión adecuada mediante juntas de expansión, selección de coeficientes de dilatación o diseño de perfiles, las tensiones inducidas por la temperatura pueden superar el límite elástico del material, provocando deformaciones permanentes o roturas súbitas.

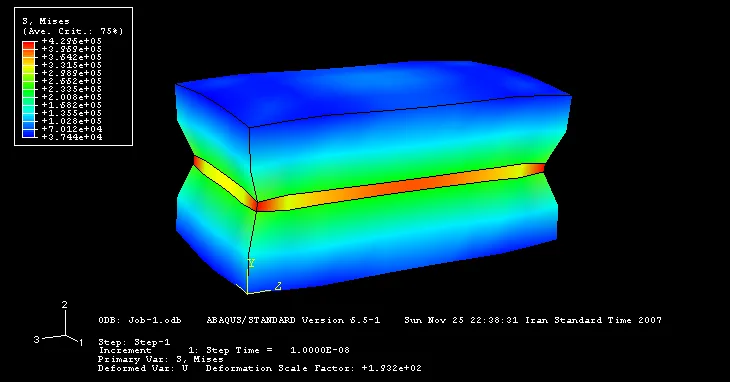

Definición y concepto
El esfuerzo térmico, también denominado estrés térmico, se define como un esfuerzo asociado al efecto indirecto de una dilatación térmica en elementos estructurales. Este fenómeno físico-mecánico surge cuando los cambios de longitud provocados por variaciones de temperatura no pueden manifestarse libremente, obligando a la estructura a asumir dichas deformaciones a través de las fuerzas internas generadas. La comprensión de este concepto es fundamental en el análisis estructural, ya que permite predecir cómo reaccionan los materiales ante gradientes térmicos cuando su libertad de movimiento está limitada.
Mecanismo de generación de fuerzas
La naturaleza del esfuerzo térmico radica en la restricción de la deformación. Cuando un elemento estructural experimenta un cambio de temperatura, tiende naturalmente a dilatarse o contraerse, modificando su longitud original. Sin embargo, si este elemento está unido a otros componentes estructurales, los puntos de unión imponen condiciones de compatibilidad geométrica. En consecuencia, el efecto de esta deformación debe ser asumido por los elementos en contacto con el elemento dilatado. Esta interacción genera fuerzas adicionales en los elementos adyacentes, las cuales constituyen el esfuerzo térmico propiamente dicho.
Estas fuerzas inducidas no dependen únicamente de la magnitud del cambio de temperatura, sino también de las propiedades mecánicas de la estructura. Para estructuras lineales, los esfuerzos inducidos pueden calcularse mediante la aplicación de la matriz de rigidez de la estructura. Este enfoque matemático permite determinar cómo se distribuyen las fuerzas adicionales a lo largo de los elementos, considerando que dichas fuerzas son proporcionales al cambio de temperatura experimentado. La relación directa entre la variación térmica y la respuesta estructural subraya la importancia de cuantificar con precisión los gradientes térmicos en el diseño de sistemas estructurales complejos.
¿Cómo se calcula el esfuerzo térmico en estructuras?
El cálculo del esfuerzo térmico en estructuras se fundamenta en el análisis de cómo las deformaciones inducidas por la temperatura generan fuerzas internas cuando la libertad de movimiento de los elementos estructurales es restringida. Este proceso no depende únicamente del coeficiente de dilatación del material, sino de la interacción mecánica entre los componentes de la estructura. Para determinar las fuerzas adicionales que surgen debido a este fenómeno, se utiliza un enfoque matricial que relaciona las propiedades de rigidez de la estructura con los desplazamientos térmicos específicos.
Fundamentos del cálculo matricial
La determinación de las fuerzas térmicas inducidas se realiza mediante la aplicación de la matriz de rigidez de la estructura. En el contexto de una estructura lineal, las fuerzas generadas son proporcionales al cambio de temperatura experimentado por los elementos. Esta relación permite cuantificar el impacto mecánico de la variación térmica sobre el conjunto estructural, considerando que los puntos de unión deben asumir las deformaciones de los elementos adyacentes.
La ecuación fundamental para este cálculo expresa que la fuerza térmica en un grado de libertad específico es la suma de los productos de los coeficientes de rigidez y los desplazamientos térmicos correspondientes. Este método asegura que se consideren todas las interacciones entre los elementos en contacto, proporcionando una visión completa de las cargas adicionales que la estructura debe soportar.
| Componente | Descripción técnica | Papel en el cálculo |
|---|---|---|
| Fuerza térmica (F_i,term) | Fuerza adicional generada en el grado de libertad i debido a la dilatación térmica restringida. | Resultado final que indica la magnitud del esfuerzo inducido en un punto específico de la estructura. |
| Matriz de rigidez (K_ij) | Coeficiente que representa la relación entre la fuerza en el grado de libertad i y el desplazamiento en el grado de libertad j. | Factor de proporcionalidad que traduce los desplazamientos físicos en fuerzas resistentes, dependiendo de la geometría y propiedades del material. |
| Desplazamiento térmico (delta_j,term) | Cambio de longitud o posición en el grado de libertad j causado exclusivamente por la variación de temperatura. | Variable de entrada que cuantifica la deformación libre que sería asumida por la estructura si no existieran restricciones. |
Proporcionalidad con la variación de temperatura
Las fuerzas inducidas son directamente proporcionales al cambio de temperatura. Esto significa que si la variación térmica se duplica, manteniendo constantes las propiedades de rigidez y las restricciones geométricas, las fuerzas térmicas resultantes también se duplicarán. Esta linealidad facilita el análisis estructural, permitiendo escalar los resultados según las condiciones climáticas o operativas específicas.
La matriz de rigidez juega un papel central en este proceso, ya que encapsula la resistencia de la estructura a la deformación. Cada término K_ij refleja cómo un desplazamiento en un punto afecta la fuerza en otro punto, considerando la conectividad y la elasticidad de los elementos estructurales. Por lo tanto, el cálculo no es una simple multiplicación escalar, sino una operación matricial que integra las interacciones globales de la estructura.
Este enfoque permite a los ingenieros predecir con precisión las cargas adicionales que deben considerarse en el diseño estructural, asegurando que las uniones y los elementos portantes puedan absorber las fuerzas generadas por la dilatación o contracción térmica sin sufrir fallos mecánicos significativos.
Mecanismos físicos de la deformación térmica
La comprensión del estrés térmico requiere analizar detalladamente los mecanismos físicos que vinculan la variación de temperatura con la respuesta mecánica de una estructura. Este fenómeno no es una fuerza externa aplicada directamente, sino el resultado indirecto de la interacción entre la deformación natural de los materiales y las restricciones impuestas por el entorno estructural. El proceso fundamental comienza con el cambio de temperatura, que actúa como la variable independiente que modifica el estado dimensional de los elementos constituyentes.
Deformación libre y restricciones estructurales
Todo material sometido a un cambio de temperatura experimenta una tendencia natural a expandirse o contraerse. Este cambio de longitud por temperatura es una propiedad intrínseca del material y de la magnitud del gradiente térmico. En un escenario ideal de "deformación libre", donde un elemento estructural está completamente aislado y sin cargas externas, este cambio de longitud no genera esfuerzo interno significativo; el elemento simplemente cambia de tamaño. Sin embargo, en las estructuras reales, los puntos finales de los elementos están unidos a otros componentes estructurales. Esta conexión es clave para entender el origen del esfuerzo.
Cuando los cambios de longitud por temperatura son asumidos por elementos en contacto, la libertad de movimiento se ve limitada. Si un elemento intenta dilatarse pero encuentra una restricción en sus extremos —ya sea una pared rígida, otro elemento estructural o una articulación específica—, la deformación geométrica total del sistema debe ser compatible con esas restricciones. La diferencia entre la deformación térmica libre que el elemento "querría" experimentar y la deformación real impuesta por la estructura genera una deformación elástica adicional. Es esta deformación elástica forzada la que da origen a las fuerzas internas.
Generación de fuerzas adicionales y cálculo
Como consecuencia directa de esta necesidad de compatibilidad geométrica, se producirán fuerzas adicionales en esos elementos por el efecto térmico. Estas fuerzas son las que constituyen el esfuerzo térmico. No existen como entidades separadas, sino como reacciones internas necesarias para mantener la continuidad de la estructura frente a la expansión o contracción restringida.
La magnitud de estas fuerzas inducidas no es arbitraria. Para una estructura lineal, los esfuerzos inducidos pueden calcularse mediante el análisis de la rigidez del sistema. Las fuerzas inducidas se calculan mediante la matriz de rigidez de la estructura, lo que permite cuantificar cómo la resistencia al desplazamiento de cada elemento contribuye a la distribución total de los esfuerzos. Estas fuerzas son proporcionales al cambio de temperatura, lo que establece una relación directa entre la magnitud del gradiente térmico y la intensidad de la respuesta mecánica generada por la restricción.
Aplicaciones en ingeniería civil y arquitectura
La gestión del estrés térmico es fundamental en ingeniería civil y arquitectura, donde los elementos estructurales están expuestos a variaciones ambientales significativas. El diseño debe considerar cómo las fuerzas adicionales generadas por la dilatación o contracción restringida afectan la integridad de la estructura. Cuando los cambios de longitud por temperatura son asumidos por elementos en contacto, se producen fuerzas que pueden llevar a la fatiga del material o incluso al colapso si no se calculan correctamente mediante la matriz de rigidez de la estructura.
Puentes y elementos estructurales
Los puentes son particularmente vulnerables al estrés térmico debido a su exposición directa a la atmósfera y a la longitud de sus vanos. En estos casos, la diferente longitud que tendrá un elemento estructural a diferentes temperaturas provoca incrementos o decrementos de longitudes entre puntos de la estructura. Esto genera fuerzas adicionales que deben ser mitigadas mediante dispositivos específicos.
Por ejemplo, en regiones con grandes oscilaciones climáticas, un puente puede experimentar variaciones térmicas que van desde –35 °C hasta 40 °C. Este rango de temperaturas específicas citadas como ejemplo de variación térmica implica una diferencia de 75 °C, lo que genera esfuerzos considerables en el acero y el hormigón. Para una estructura lineal, los esfuerzos inducidos pueden calcularse considerando estas variaciones.
Comparativa de exposición térmica
| Tipo de Estructura | Nivel de Exposición | Dispositivos de Compensación |
|---|---|---|
| Puentes largos | Alta (–35 °C a 40 °C) | Juntas de dilatación, apoyos deslizantes |
| Edificios de hormigón | Media (según orientación) | Juntas de movimiento, refuerzo de acero |
| Vigas de acero | Alta (según recubrimiento) | Soportes elásticos, placas de expansión |
El cálculo preciso de estos esfuerzos requiere entender que el estrés térmico es un esfuerzo asociado al efecto indirecto de una dilatación térmica. Los ingenieros deben asegurar que la estructura pueda absorber estas fuerzas adicionales sin perder su funcionalidad. La matriz de rigidez de la estructura juega un papel clave en estos cálculos, permitiendo predecir cómo se distribuirán las fuerzas inducidas por el cambio de temperatura.
Estrés térmico en maquinaria y transporte
La aplicación de los principios del estrés térmico es fundamental en el diseño y mantenimiento de sistemas de transporte y maquinaria pesada, donde las variaciones de temperatura son constantes y a menudo extremas. En el ámbito del transporte, los vehículos terrestres, los trenes, los barcos y las avionetas experimentan deformaciones significativas debido a la exposición a diferentes entornos térmicos. Cuando estos elementos estructurales se dilatan o contraen y su movimiento queda restringido por uniones rígidas o por la geometría de la estructura, se generan fuerzas adicionales que deben ser asumidas por los componentes en contacto.
Vehículos y sistemas de transporte
En los vehículos automotrices, el motor y el chasis están sujetos a cambios de temperatura drásticos durante la operación. La dilatación térmica de los cilindros del motor, la culata y el bloque debe estar cuidadosamente calculada para evitar que el esfuerzo térmico provoque grietas o fugas en las juntas. De manera similar, en los sistemas ferroviarios, los rieles experimentan una compresión significativa durante los días cálidos. Si la longitud de los rieles no puede variar libremente debido a las durmientes o a las uniones, se genera un esfuerzo de compresión que, si supera el límite de fluencia del acero, puede provocar el pandeo del riel. Los barcos, que transitan entre aguas de diferentes temperaturas y están expuestos a la radiación solar directa en la cubierta y a la presión del agua en la quilla, sufren gradientes térmicos que generan esfuerzos complejos en la cascarón. Las avionetas, al operar a gran altitud, experimentan una contracción rápida de la fuselaje debido a las bajas temperaturas, lo que requiere que los materiales y las uniones sean capaces de absorber estas deformaciones sin fallar.
Maquinaria industrial y equipos
En la maquinaria industrial, el calentamiento excesivo es una fuente común de estrés térmico que puede comprometer la precisión y la durabilidad de las piezas. Los motores eléctricos y de combustión interna generan calor interno que, si no se disipa adecuadamente, provoca la dilatación de los ejes, los cojinetes y las carcasas. Este efecto puede alterar las holguras críticas, aumentando la fricción y el desgaste. En los hornos industriales, las paredes y la bóveda están sometidas a ciclos térmicos intensos. La diferencia de temperatura entre la superficie interior expuesta al fuego y la superficie exterior más fría crea un gradiente de dilatación que induce esfuerzos de tracción y compresión en el material refractario. Si estos esfuerzos superan la resistencia del material, se producen grietas térmicas que reducen la eficiencia y la vida útil del horno.
Los cortadores de metal y las herramientas de precisión también son vulnerables al estrés térmico. Durante el proceso de corte, la fricción genera calor localizado que dilata la herramienta y la pieza de trabajo. Si la dilatación está restringida por la sujeción en el torno o por la geometría de la pieza, se generan fuerzas adicionales que pueden causar desalineaciones, vibraciones y hasta la fractura de la herramienta. El cálculo de estos esfuerzos inducidos se realiza mediante la matriz de rigidez de la estructura, considerando que las fuerzas son proporcionales al cambio de temperatura. La comprensión de estos fenómenos permite a los ingenieros seleccionar materiales con coeficientes de dilatación adecuados y diseñar uniones que permitan el movimiento necesario para minimizar el estrés térmico, asegurando así el rendimiento y la seguridad de la maquinaria y los sistemas de transporte.
¿Qué diferencia al estrés térmico de otros esfuerzos mecánicos?
El estrés térmico se distingue de otros esfuerzos mecánicos por su origen fundamental: no surge de una carga externa aplicada directamente sobre el elemento, sino que es un efecto indirecto de la dilatación térmica. Mientras que los esfuerzos convencionales, como la tracción o la compresión estática, dependen de fuerzas externas actuando sobre un área determinada, el estrés térmico nace de la restricción de la libertad geométrica del material ante cambios de temperatura.
Mecanismo de generación de fuerzas adicionales
La característica definitoria del estrés térmico es que requiere una interacción estructural. Un elemento aislado que cambia de longitud debido a la temperatura no genera esfuerzos internos significativos a menos que esté unido a otros elementos estructurales. Es precisamente esta unión lo que convierte la deformación libre en una fuerza adicional. Cuando los puntos de la estructura experimentan incrementos o decrementos de longitud, estos cambios deben ser asumidos por los elementos en contacto con el elemento dilatado.
Esto contrasta con otros tipos de esfuerzos donde la fuerza es la causa directa de la deformación. En el caso térmico, la deformación es la causa primaria y la fuerza es la consecuencia de la restricción impuesta por la rigidez de los vecinos estructurales. Sin esta restricción, el material simplemente se expandiría o contraería sin generar tensión interna significativa.
Dependencia de la rigidez estructural
La magnitud de las fuerzas inducidas por el estrés térmico está directamente vinculada a la matriz de rigidez de la estructura. A diferencia de los esfuerzos por carga muerta o viva, que dependen principalmente de la magnitud de la fuerza aplicada, el estrés térmico es proporcional al cambio de temperatura y a cómo la estructura resiste ese cambio geométrico.
Para estructuras lineales, los esfuerzos inducidos pueden calcularse considerando esta relación entre la variación térmica y la respuesta rígida del sistema. Esto implica que dos estructuras idénticas en geometría pero con diferentes materiales o configuraciones de unión pueden experimentar niveles muy distintos de estrés térmico ante el mismo cambio de temperatura, debido a las diferencias en su matriz de rigidez.
Diferencias conceptuales clave
Es fundamental comprender que el estrés térmico no es una fuerza externa añadida al sistema, sino una respuesta interna generada por la incompatibilidad de deformaciones. Mientras que otros esfuerzos mecánicos pueden existir en elementos libres o simplemente apoyados bajo carga directa, el estrés térmico requiere necesariamente de la continuidad estructural y la restricción de los grados de libertad.
Esta naturaleza indirecta hace que el análisis del estrés térmico sea particularmente importante en estructuras continuas, marcos rígidos y sistemas donde los elementos están fuertemente acoplados. La identificación correcta de qué elementos asumen el efecto de la deformación de otros es clave para determinar la distribución de las fuerzas adicionales generadas por el efecto térmico.
Ejercicios resueltos
| Propiedad | Valor |
|---|---|
| Tipo de tema | Concepto académico |
| Alcance | Fenómeno físico-mecánico |
Ejercicios resueltos
Ejercicio 1: Cálculo de esfuerzo térmico en una barra lineal
Se considera una barra de acero con las siguientes características:
- Longitud inicial: 2 m
- Área de sección transversal: 0.01 m²
- Coeficiente de expansión térmica: 12 × 10⁻⁶ °C⁻¹
- Módulo de Young: 200 GPa
- Cambio de temperatura: de 35 °C a 40 °C (delta_T = 5 °C)
Para calcular el esfuerzo térmico, se utiliza la fórmula:
σ = E × α × ΔTDonde:
- σ = esfuerzo térmico
- E = Módulo de Young
- α = coeficiente de expansión térmica
- ΔT = cambio de temperatura
Sustituyendo los valores:
σ = 200 × 109 × 12 × 10-6 × 5 σ = 12 × 106 × 5 = 60 × 106 = 60 × 106 P aEl esfuerzo térmico en la barra es de 60 MPa.
Ejercicio 2: Aplicación de la matriz de rigidez
Para una estructura lineal con dos nodos, la matriz de rigidez se define como:
K = E AL [ 1 -1 -1 1 ]Donde:
- E = Módulo de Young
- A = área de sección transversal
- L = longitud del elemento
Con los valores del Ejercicio 1:
K = 200 × 109 × 0.012 [ 1 -1 -1 1 ] K = 10 × 109 [ 1 -1 -1 1 ]La matriz de rigidez permite calcular las fuerzas adicionales generadas por el efecto térmico.
Ejercicio 3: Fuerzas adicionales por efecto térmico
Las fuerzas adicionales en los elementos estructurales se calculan como:
F = K × uDonde:
- F = vector de fuerzas adicionales
- K = matriz de rigidez
- u = vector de desplazamientos
Para el ejemplo anterior, con un desplazamiento de 1 mm en el nodo 1:
u = [ 0.001, 0 ] F = 10 × 109 [ 1 -1 -1 1 ] × [ 0.001, 0 ] F = [ 10 × 109 × 0.001, - 10 × 109 × 0.001 ] F = [ 10 × 106, - 10 × 106 ] NLas fuerzas adicionales son de 10 MN en cada nodo, con direcciones opuestas.
Preguntas frecuentes
¿Qué es el estrés térmico?
Es la fuerza por unidad de área que surge en un material cuando su expansión o contracción natural debido a la temperatura se ve impedida por restricciones externas o internas.
¿Cómo se calcula el esfuerzo térmico básico?
Se calcula multiplicando el módulo de elasticidad del material por su coeficiente de dilatación térmica y por el cambio de temperatura, asumiendo una restricción lineal perfecta.
¿Por qué es importante en la ingeniería civil?
En puentes y edificios, el estrés térmico puede causar agrietamiento del concreto, pandeo de vigas metálicas y fallo en los soportes si no se consideran las variaciones estacionales de temperatura.
¿Cuál es la diferencia entre estrés térmico y esfuerzo mecánico?
El esfuerzo mecánico proviene de cargas externas (fuerzas aplicadas), mientras que el estrés térmico nace de la variación de temperatura que induce cambios dimensionales internos en el material.
Resumen
El estrés térmico es un factor crítico en el diseño de estructuras y maquinaria, resultante de la restricción a la expansión o contracción natural de los materiales ante cambios de temperatura. Su cálculo preciso requiere conocer las propiedades térmicas y mecánicas de cada material, así como las condiciones de frontera específicas de la estructura.
La gestión adecuada de estas tensiones mediante el uso de juntas de expansión, selección de materiales con coeficientes de dilatación compatibles y diseños que permitan la libertad de movimiento, es esencial para garantizar la durabilidad y seguridad de obras de ingeniería civil, componentes de transporte y sistemas industriales.
