La función de dispersión de punto (PSF, por sus siglas en inglés, Point Spread Function) es una medida fundamental que describe cómo un sistema óptico responde a una fuente puntual de luz. Esta función es esencial para comprender la resolución y la calidad de imagen en diversos campos de la física y la ingeniería, ya que cuantifica el grado en que un punto ideal se "difumina" al pasar a través del sistema.
En la práctica, la PSF determina el límite de claridad con el que pueden distinguirse dos objetos cercanos entre sí, siendo un concepto clave en áreas como la microscopía, la astronomía y la óptica computacional. Su estudio permite a los investigadores y técnicos predecir y corregir distorsiones, optimizando así el rendimiento de instrumentos de medición y observación.
Definición y concepto
La función de dispersión de punto (PSF, por sus siglas en inglés) se define fundamentalmente como la respuesta al impulso de un sistema óptico enfocado. Este concepto describe con precisión cómo un sistema de imagen reacciona ante una fuente puntual o un objeto puntual. En un contexto más amplio, la PSF constituye la respuesta del sistema al impulso, siendo específicamente la manifestación de esta respuesta en sistemas ópticos centrados. La comprensión de la PSF es esencial para analizar el comportamiento de los sistemas de formación de imágenes, ya que representa la forma en que un punto ideal se proyecta a través del sistema.
En muchos contextos prácticos, la PSF puede interpretarse como la mancha extendida o "gota" que representa la imagen de un objeto que no se ha resuelto completamente. Esta representación visualiza cómo la luz de una fuente puntual se dispersa debido a las características físicas del sistema óptico. El grado de dispersión o desenfoque de este punto objeto sirve como una medida directa de la calidad del sistema de imagen. Un sistema de mayor calidad presentará una PSF más concentrada, lo que indica una menor dispersión de la luz y, por ende, una mejor resolución espacial.
Relación con la función de transferencia de modulación
Desde una perspectiva funcional, la PSF es la versión de dominio espacial de la función de transferencia de la modulación (MTF). Esta relación es fundamental en el análisis de sistemas ópticos, ya que permite conectar las características espaciales de la imagen con las propiedades de frecuencia del sistema. La óptica de Fourier proporciona el marco teórico para entender esta conexión, permitiendo analizar cómo las diferentes frecuencias espaciales del objeto son transmitidas o atenuadas por el sistema.
Este concepto es particularmente útil en diversas áreas de la imagen científica y tecnológica. Se aplica extensamente en imágenes astronómicas, donde la calidad de la PSF determina la capacidad de distinguir estrellas cercanas. También es fundamental en el microscopio electrónico, en técnicas de imagen tridimensional y en la microscopía de fluorescencia. En todos estos casos, la comprensión de la PSF permite a los investigadores evaluar y optimizar la calidad de las imágenes obtenidas.
En sistemas de imagen incoherentes, como los microscopios de fluorescencia, los telescopios o los microscopios ópticos convencionales, los procesos de formación de imagen son lineales en potencia. Esto significa que estos sistemas pueden describirse mediante teorías de sistemas lineales, donde la superposición de imágenes se comporta de manera predecible. La linealidad en potencia implica que cuando dos objetos A y B son trazados simultáneamente, el resultado es igual a la suma independiente de los objetos trazados por separado.
Esta propiedad de no-interacción de los fotones en sistemas incoherentes significa que el trazado del objeto A no afecta al trazado del objeto B, y viceversa. Como consecuencia, la imagen de un objeto complejo puede verse como la convolución del objeto verdadero con la PSF del sistema. Esta relación de convolución es fundamental para el análisis y la restauración de imágenes, permitiendo descomponer la imagen final en sus componentes fundamentales.
¿Cómo se modela matemáticamente la formación de imagen?
Principio de superposición en sistemas incoherentes
Esta propiedad implica que el trazado de dos objetos simultáneamente produce un resultado igual a la suma independiente de los objetos trazados por separado. El trazado del objeto A no es afectado por el trazado del objeto B, y viceversa, debido a la propiedad de no interacción de los fotones.
Modelado mediante convolución
La imagen de un objeto complejo se puede representar matemáticamente como la convolución del objeto verdadero y la función de dispersión de punto (PSF). Este enfoque permite describir cómo la respuesta al impulso del sistema óptico modifica la representación espacial de la fuente puntual.
Comparación de sistemas ópticos
| Tipo de sistema | Linealidad | Variable fundamental | Descripción |
|---|---|---|---|
| Incoherente | Lineal en potencia | Intensidad luminosa | La formación de imagen sigue teorías de sistemas lineales; la imagen resultante es la convolución del objeto y la PSF. |
| Coherente | Lineal en campo complejo | Amplitud de onda | Cuando la luz detectada es coherente, la formación de imagen es lineal respecto al campo eléctrico complejo. |
La distinción entre linealidad en potencia y linealidad en campo complejo es fundamental para seleccionar el modelo matemático adecuado. En el caso incoherente, la intensidad de la imagen resulta de la superposición aditiva de las intensidades individuales, mientras que en el caso coherente, las amplitudes de onda se suman antes de calcular la intensidad final. Esta diferencia determina cómo se aplica la convolución y cómo se interpreta la función de transferencia del sistema óptico.
Fundamentos físicos y el disco de Airy
El concepto de un punto perfecto en óptica es una construcción matemática idealizada, ya que físicamente ninguna fuente de luz es infinitesimal. En la práctica, la función de dispersión de punto (PSF) describe cómo un sistema óptico enfocado responde a esta fuente puntual, manifestándose como una mancha extendida o "blob" que representa un objeto sin resolver. Esta dispersión es una medida fundamental de la calidad del sistema de imagen, determinando el grado de desenfoque inherente a la formación de imágenes en dominios espaciales, actuando como la versión espacial de la función de transferencia de la modulación.
Principio de Huygens-Fresnel y formación de imagen
La generación de ondas esféricas desde una fuente puntual se rige por el principio de Huygens-Fresnel, donde cada punto en el frente de onda actúa como fuente de nuevas ondas secundarias. Esto implica que los fotones no interactúan entre sí, permitiendo que la imagen de un objeto complejo se describa mediante la convolución del objeto verdadero y la PSF. La linealidad asegura que el trazado de dos objetos simultáneos resulte en la suma independiente de sus trazados individuales, sin interferencia mutua en la intensidad detectada.
El disco de Airy y la función de Bessel
Cuando la luz pasa por una apertura circular, la difracción produce un patrón característico conocido como el disco de Airy, que constituye la PSF de un sistema óptico perfecto. Este fenómeno fue estudiado detalladamente por Airy en el siglo XIX. La distribución de intensidad en el plano focal se describe matemáticamente mediante la función de Bessel de primer orden, específicamente proporcional a [J1(x)/x]². El tamaño del disco de Airy depende directamente de la longitud de onda de la luz y del ángulo máximo de apertura del sistema. Un menor ángulo o una mayor longitud de onda resultan en un disco de Airy más amplio, reduciendo la resolución espacial del sistema. Estudios posteriores por parte de Fritz Zernike y Nijboer entre 1930 y 1940 ampliaron esta teoría para incluir PSF aberrantes, refinando la comprensión de la calidad de imagen en sistemas ópticos complejos.
Historia y desarrollo teórico
La comprensión teórica de la función de dispersión de punto ha evolucionado significativamente desde sus orígenes en la óptica geométrica y de ondas. El desarrollo de este concepto está íntimamente ligado a la necesidad de cuantificar la calidad de los sistemas de imagen y predecir cómo se forma la imagen de una fuente puntual a través de diversas aberturas y medios ópticos.
Los fundamentos de Airy
En el siglo XIX, George Biddell Airy sentó las bases del estudio de la PSF al analizar la difracción de la luz en sistemas ópticos. Su trabajo fue fundamental para entender el comportamiento de los instrumentos libres de aberraciones, particularmente aquellos con aperturas circulares. Airy demostró que la imagen de un punto objeto no es un punto geométrico perfecto, sino una figura de difracción compuesta por un disco central brillante rodeado de anillos concéntricos más débiles. Esta configuración, conocida como el disco de Airy, representa la PSF de un sistema óptico ideal. El estudio de Airy permitió establecer criterios cuantitativos para la resolución y la calidad de la imagen en telescopios y microscopios de la época, vinculando directamente la forma de la PSF con las propiedades físicas de la onda luminosa y la geometría de la pupila del sistema.
Avances de Zernike y Nijboer
Entre 1930 y 1940, Fritz Zernike y Bram van der Nijboer realizaron contribuciones decisivas para extender la teoría de la PSF más allá de los sistemas ideales. Zernike introdujo una serie de polinomios ortogonales, ahora conocidos como los polinomios de Zernike, para describir matemáticamente las aberraciones de onda en el frente de luz. Estos polinomios permitieron descomponer las desviaciones del frente de onda perfecto en componentes independientes, facilitando el análisis cuantitativo de defectos ópticos como la esférica, la coma o la astigmatismo. Nijboer complementó este trabajo al desarrollar métodos para calcular la distribución de intensidad en el plano focal de sistemas con aberraciones específicas, utilizando la teoría de difracción de Kirchhoff y las expansiones de Zernike. Juntos, sus trabajos permitieron modelar con precisión las PSF aberrantes, mostrando cómo las imperfecciones del sistema óptico modifican la forma y la intensidad del patrón de difracción.
La teoría extendida Nijboer-Zernike
La colaboración teórica de Zernike y Nijboer dio lugar a lo que se conoce como la teoría extendida Nijboer-Zernike (ENZ). Este marco teórico proporciona una descripción analítica robusta de la PSF en sistemas con aperturas circulares y diversos tipos de aberraciones. La teoría ENZ ha demostrado ser extremadamente versátil y ha encontrado aplicaciones fundamentales en campos avanzados de la imagen. En la microscopía confocal, la teoría permite predecir la forma del volumen de excitación y detección, lo que es crucial para cuantificar la resolución espacial y la intensidad de la señal en tres dimensiones. Asimismo, en la astronomía, especialmente con el advenimiento de la óptica adaptativa, la teoría Nijboer-Zernike se utiliza para modelar la PSF de los telescopios, permitiendo corregir las distorsiones atmosféricas y mejorar la nitidez de las imágenes celestes. Esta capacidad para describir con precisión la respuesta al impulso de sistemas complejos ha consolidado a la teoría ENZ como una herramienta esencial en el diseño y el análisis de instrumentos ópticos modernos.
Aplicaciones en microscopía
La determinación experimental de la función de dispersión de punto (PSF) es fundamental para cuantificar la calidad de imagen en sistemas ópticos complejos. En la microscopía moderna, se utilizan fuentes de punto ideales para caracterizar la respuesta del sistema. Los puntos cuánticos y las moléculas fluorescentes actúan como fuentes de punto casi ideales debido a su tamaño reducido en comparación con la longitud de onda de la luz utilizada. Al observar estas fuentes, la imagen resultante revela directamente la forma y el tamaño de la PSF del microscopio.
Modelos teóricos y cálculo de la PSF
Los modelos teóricos para calcular la PSF se basan en la teoría de sistemas lineales. En sistemas de imagen incoherentes, como los microscopios de fluorescencia, la formación de imagen es lineal en potencia. Estos modelos permiten predecir cómo se dispersa la luz de un punto objeto a través del sistema óptico. La teoría de difracción proporciona la base matemática para estas predicciones, describiendo cómo la luz se comporta al pasar por aperturas y lentes.
Diseño de la PSF con moduladores espaciales de luz
Los elementos ópticos avanzados, como los moduladores espaciales de luz, permiten diseñar la forma de la PSF para diferentes aplicaciones. Al modificar la fase o la amplitud de la luz que pasa a través del sistema, se puede controlar cómo se dispersa la imagen de un punto objeto. Esto es útil en técnicas de imagen como la microscopía en 3D y la microscopía de fluorescencia, donde se busca optimizar la resolución o el contraste. El diseño personalizado de la PSF permite adaptar el sistema óptico a las necesidades específicas de la muestra observada, mejorando la capacidad de distinguir detalles finos en la imagen.
La PSF en astronomía observacional
En astronomía observacional, la función de dispersión de punto (PSF) es fundamental para cuantificar la calidad de la imagen y resolver fuentes celestes. Las estrellas y los cuásares actúan como fuentes de punto ideales debido a su distancia extrema, permitiendo que su imagen registrada represente directamente la respuesta del sistema óptico. La determinación precisa de la PSF es esencial para desconvolucionar imágenes complejas y medir magnitudes fotométricas con precisión.

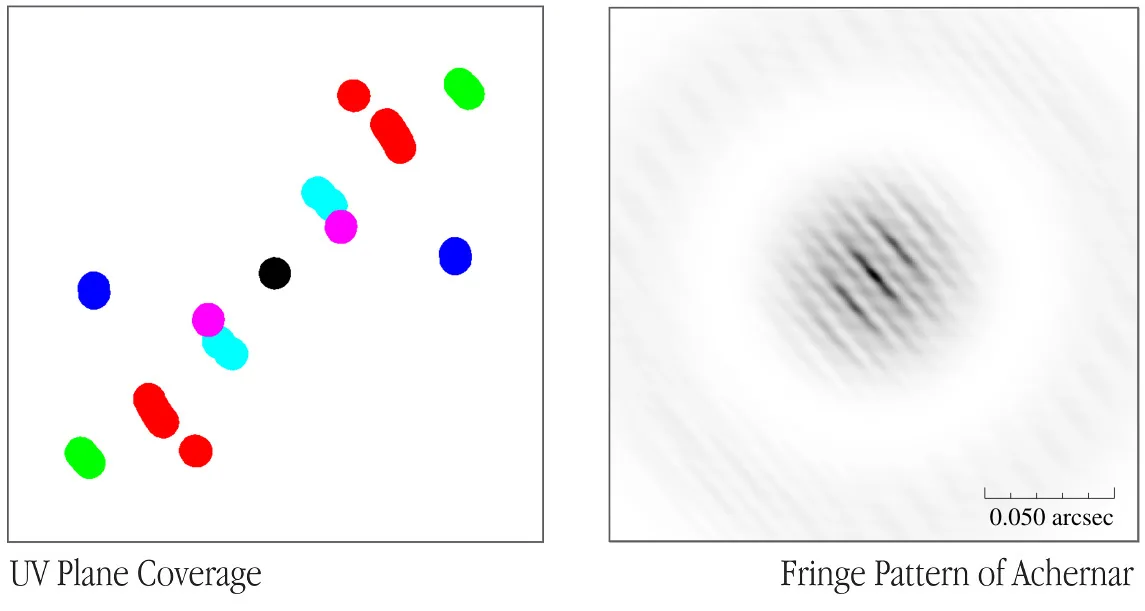

Factores en telescopios espaciales y radiotelescopios
En los telescopios espaciales, la PSF está dominada por la difracción y los errores ópticos inherentes a la configuración de la abertura. La ausencia de atmósfera permite alcanzar el límite de difracción teórico, donde la PSF se asemeja al disco de Airy para aperturas circulares perfectas. Sin embargo, errores de seguimiento mecánico y vibraciones pueden ensanchar la PSF. En radiotelescopios, la formación de imagen sigue principios lineales similares, donde la PSF depende de la configuración de la antena y la longitud de onda observada. La calidad de la imagen en estos sistemas se evalúa analizando cómo la PSF distribuye la potencia recibida, crucial para la resolución angular en interferometría.
Turbulencia atmosférica y óptica adaptativa
Para los telescopios terrestres, la turbulencia atmosférica es el principal factor que degrada la PSF, un fenómeno conocido como "visión astronómica". Las variaciones en el índice de refracción del aire causan que la PSF se ensanche y fluctúe en el tiempo, reduciendo la resolución espacial. El anisioplanismo ocurre cuando la PSF varía a través del campo de visión debido a la trayectoria diferente de la luz a través de la atmósfera. La óptica adaptativa mitiga estos efectos midiendo las distorsiones en tiempo real y corrigiendo la forma del espejo primario. Esto permite recuperar una PSF más estrecha, acercándose al límite de difracción del telescopio y mejorando significativamente la capacidad de resolver objetos cercanos en el cielo nocturno.
Ejercicios resueltos
Ejercicio 1: Relación de coordenadas en sistemas de magnificación
En el análisis de sistemas ópticos lineales, la formación de imagen se describe mediante la convolución del objeto con la función de dispersión de punto (PSF). Para un sistema con magnificación transversal M, la relación entre las coordenadas del objeto xobj y las coordenadas de la imagen ximg se establece mediante la siguiente ecuación lineal:
ximg=M⋅xobj
Supongamos un microscopio óptico donde un punto objeto se encuentra en la coordenada xobj=5 μm y el sistema tiene una magnificación de M=40. Para determinar la posición del punto en el plano de la imagen, aplicamos directamente la relación lineal descrita en la teoría de sistemas incoherentes, donde la superposición de objetos no interactúa debido a la naturaleza de los fotones.
ximg=40⋅5 μm=200 μm
Este resultado confirma que la imagen del punto se proyecta a 200 μm del eje óptico en el plano imagen, demostrando la propiedad lineal del trazado de imágenes en potencia para sistemas incoherentes.
Ejercicio 2: Variación del disco de Airy y el ángulo máximo
El disco de Airy representa la PSF de un sistema óptico perfecto con apertura circular, estudiado por Airy en el siglo XIX. El tamaño angular del disco de Airy, θ, está inversamente proporcional al ángulo máximo de apertura Θmáx del sistema. Esta relación se deriva de la teoría de difracción y puede analizarse mediante el principio de indeterminación de Heisenberg aplicado a la óptica, donde una mayor apertura angular reduce la dispersión espacial del punto.
La relación funcional básica para el radio del disco de Airy en el plano imagen es proporcional a:
r∝1Θmáx
Analicemos cómo cambia el tamaño del disco de Airy si el ángulo máximo Θmáx se duplica. Sea Θ1 el ángulo inicial y Θ2=2Θ1 el ángulo final. El radio inicial es r1∝1Θ1 y el radio final es r2∝1Θ2=12Θ1.
Comparando ambas expresiones:
r2=12r1
Al duplicar el ángulo máximo de apertura, el tamaño del disco de Airy se reduce a la mitad. Este resultado ilustra cómo una mayor apertura angular mejora la resolución espacial del sistema óptico, reduciendo la dispersión del punto objeto, lo cual es crítico en técnicas como la microscopía de fluorescencia y las imágenes astronómicas.
Preguntas frecuentes
¿Qué es la función de dispersión de punto (PSF)?
Es una función matemática que describe la respuesta de un sistema óptico a una fuente de luz puntual, indicando cómo se distribuye la intensidad de la luz en la imagen resultante.
¿Por qué es importante la PSF en la formación de imagen?
La PSF es crucial porque determina la resolución del sistema; al conocerla, se puede predecir cómo se verán los detalles finos de un objeto y cómo se superponen las luces de puntos adyacentes.
¿Cómo se relaciona la PSF con el disco de Airy?
El disco de Airy es la forma específica que toma la PSF en un sistema óptico ideal limitado por la difracción, mostrando un punto central brillante rodeado de anillos concéntricos más débiles.
¿Dónde se aplica el concepto de PSF?
Se aplica ampliamente en microscopía para mejorar la resolución de muestras biológicas, en astronomía para analizar estrellas y galaxias, y en fotografía para entender la nitidez de las lentes.
¿Qué factores físicos influyen en la forma de la PSF?
La forma de la PSF está influenciada por la difracción de la luz, las aberraciones ópticas del sistema (como la esférica o la cromática) y la longitud de onda de la luz utilizada.
Resumen
La función de dispersión de punto (PSF) es un concepto central en la óptica que define la respuesta de un sistema a una fuente puntual de luz, determinando así la resolución y la calidad de la imagen formada. Este artículo explora la definición de la PSF, su modelado matemático y los fundamentos físicos asociados, como el disco de Airy y la difracción.
Además, se revisa la historia del desarrollo teórico de la PSF y sus aplicaciones prácticas en campos como la microscopía y la astronomía observacional. Finalmente, se incluyen ejercicios resueltos para ilustrar cómo se calcula e interpreta la PSF en diferentes escenarios ópticos, proporcionando una base sólida para estudiantes e investigadores.
