Hidráulica de canales

La hidráulica de canales es la rama de la mecánica de fluidos que estudia el movimiento del agua en cañones abiertos a la atmósfera. A diferencia de las tuberías cerradas, donde el líquido ocupa todo el espacio disponible, en los canales la superficie del fluido está expuesta a la presión atmosférica, lo que introduce la gravedad como fuerza motriz principal y crea una superficie libre dinámica. Esta disciplina es fundamental para diseñar sistemas de riego, gestionar inundaciones y optimizar el transporte de sedimentos en ríos naturales.

El análisis se centra en cómo la interacción entre la gravedad, la fricción con las paredes del canal y la inercia del agua determina la velocidad y la profundidad del flujo. Comprender estos principios permite a los ingenieros predecir comportamientos complejos, como el salto hidráulico o la formación de ondas, asegurando la estabilidad estructural y la eficiencia hidráulica de las obras civiles.

Definición y concepto

La hidráulica de canales es la rama de la mecánica de fluidos que estudia el movimiento de líquidos, principalmente agua, en conductos con superficie libre. A diferencia de los flujos en tuberías, donde el líquido ocupa todo el espacio disponible y está sometido a presión, aquí el fluido se mueve bajo la influencia de la gravedad y una frontera definida por la interfaz entre el agua y el aire. Esta distinción es fundamental para el diseño de infraestructuras hidráulicas, desde riego hasta drenaje urbano.

Superficie libre y presión atmosférica

El rasgo definitorio de un canal es la presencia de una superficie libre. Esta superficie representa el límite físico entre el fluido y la atmósfera. En la mayoría de los casos prácticos, la presión ejercida sobre esta superficie es la presión atmosférica. Esto permite simplificar los cálculos al considerar que la presión en cualquier punto de la superficie libre es constante.

La presión en el interior del fluido aumenta con la profundidad. Esta relación se describe mediante la ley fundamental de la hidrostática:

p=patm+ρgh

Donde p es la presión total, patm es la presión atmosférica, ρ es la densidad del líquido, g es la aceleración de la gravedad y h es la profundidad medida desde la superficie. La consecuencia es directa: la presión no depende únicamente de la altura, sino de la densidad del fluido y la gravedad.

Diferencias con la hidráulica de tuberías

En una tubería cerrada, el líquido está confinado por paredes sólidas en todas direcciones. El flujo está impulsado principalmente por una diferencia de presión entre dos puntos. En un canal abierto, el flujo está impulsado principalmente por la pendiente del fondo y la fuerza de la gravedad. La superficie libre puede variar según el caudal y la geometría del canal, lo que introduce una complejidad adicional en el análisis.

Dato curioso: La clasificación de los regímenes de flujo en canales se basa en el número de Froude, que compara la inercia del fluido con la fuerza de la gravedad. Este concepto es análogo al número de Mach en la aerodinámica, donde se compara la inercia con la compresibilidad del aire.

La distinción entre presión y superficie libre tiene implicaciones prácticas significativas. En los canales, el aire puede entrar o salir del sistema a través de la superficie libre, lo que afecta la ventilación y la evaporación. En las tuberías, el aire atrapado puede causar bolsas de presión que alteran el flujo. Comprender estas diferencias es esencial para seleccionar la estructura adecuada para cada proyecto hidráulico.

¿Cuáles son los tipos de flujo en canales abiertos?

El comportamiento del agua en un canal no es estático; depende de cómo cambian las variables a lo largo del tiempo y del espacio. Para analizarlo, los ingenieros clasifican los flujos en dos ejes principales: la variación temporal y la variación espacial. Esta clasificación determina qué ecuaciones usar y cómo se comporta la superficie libre del líquido.

Clasificación según el tiempo y el espacio

Un flujo es permanente si las propiedades en un punto fijo (como la velocidad o la profundidad) no cambian con el tiempo. Si abres una llave y el caudal se estabiliza, tienes un flujo permanente. Si el caudal varía (como en una marea o una crecida repentina), es no permanente. Por otro lado, si las características del flujo cambian a medida que el agua avanza por el canal, el flujo es variado. Si la profundidad y la velocidad se mantienen constantes a lo largo de la longitud del canal, el flujo es uniforme.

Dato curioso: El flujo uniforme es una idealización útil. En la práctica, rara vez se mantiene por distancias largas sin pequeñas perturbaciones, pero es la base para diseñar canales de riego y alcantarillado.

El número de Froude y los regímenes de flujo

La distinción más crítica para la estabilidad del flujo es la relación entre la inercia y la gravedad. Esto se resume en el número de Froude (Fr), un parámetro adimensional que clasifica el flujo en tres regímenes. La fórmula es:

Fr=gDV

Donde V es la velocidad media, g es la aceleración de la gravedad y D es la profundidad hidráulica (área de la sección transversal dividida por el ancho superficial). El valor de Fr determina si las ondas superficiales pueden viajar contra la corriente o si son arrastradas por ella.

Característica	Subcrítico (Fr < 1)	Supercrítico (Fr > 1)
Velocidad vs. Gravedad	La gravedad domina sobre la inercia.	La inercia domina sobre la gravedad.
Profundidad	Profunda y lenta.	Superficial y rápida.
Propagación de ondas	Las ondas viajan hacia arriba y abajo corriente.	Las ondas son arrastradas principalmente hacia abajo.
Control del flujo	Controlado por condiciones aguas abajo.	Controlado por condiciones aguas arriba.
Ejemplo típico	Ríos de llanura, canales de riego.	Salto de agua, desaguaderos rápidos.

En el régimen subcrítico, una perturbación (como lanzar una piedra) genera ondas que se propagan en ambas direcciones. Esto significa que lo que ocurre aguas abajo puede afectar al flujo en un punto dado. En el régimen supercrítico, la velocidad es tan alta que las ondas apenas pueden subir contra la corriente. La consecuencia es directa: el flujo supercrítico es "independiente" de lo que sucede inmediatamente aguas abajo. El caso límite, donde Fr es igual a 1, se llama flujo crítico y marca la transición entre ambos regímenes, a menudo asociado con la profundidad mínima de energía específica.

Historia y desarrollo de la disciplina

El estudio del flujo con superficie libre tiene raíces antiguas, pero su formalización científica es relativamente reciente. Las civilizaciones tempranas, como la romana, dominaban la ingeniería práctica para mover agua. Sin embargo, la teoría matemática que sustenta la hidráulica moderna se consolidó principalmente entre los siglos XVIII y XIX.

Los cimientos teóricos

Daniel Bernoulli sentó las bases con su análisis de la energía en los fluidos. Su trabajo, publicado a mediados del siglo XVIII, introdujo la conservación de la energía como principio rector. Esto permitió entender cómo la velocidad y la presión se compensan en un flujo ideal.

Posteriormente, Joseph Boussinesq aportó rigor matemático al estudio de la no permanencia del flujo. Sus ecuaciones describen cómo las ondas se propagan en canales de sección rectangular. Este enfoque fue crucial para analizar fenómenos dinámicos, como la marea o las olas de trasvase.

Dato curioso: Aunque Bernoulli es famoso por su ecuación de energía, fue su padre, Johann Bernoulli, quien primero aplicó el cálculo diferencial al movimiento de los fluidos. La competencia familiar impulsó avances rápidos.

La teoría no permaneció estática. Los ingenieros necesitaban herramientas prácticas para diseñar canales con pendientes suaves. Esto llevó al desarrollo de fórmulas empíricas que relacionaban la velocidad del agua con la forma del canal y la rugosidad de sus paredes.

Fórmulas empíricas clave

En el siglo XVIII, el ingeniero francés Antoine de Chezy desarrolló una de las primeras relaciones cuantitativas. Su fórmula establece que la velocidad media del flujo depende de la profundidad hidráulica y de la pendiente del fondo. La expresión se presenta a continuación:

V=CRhS0

En esta ecuación, V representa la velocidad media, C es el coeficiente de Chezy, Rh es el radio hidráulico (área de sección transversal dividida por el perímetro mojado) y S0 es la pendiente del fondo del canal. Esta relación mostró que la velocidad no depende solo de la gravedad, sino también de la geometría del canal.

Posteriormente, en el siglo XIX, Robert Manning refinó el enfoque de Chezy. Su fórmula se convirtió en el estándar para el diseño de canales abiertos. La relación es:

V=n1Rh2/3S01/2

Aquí, n es el coeficiente de rugosidad de Manning, un parámetro adimensional que depende del material de las paredes del canal. Por ejemplo, el acero tiene un n menor que la tierra arcillosa. Esta fórmula sigue siendo ampliamente utilizada en la ingeniería civil actual.

Impacto en la ingeniería moderna

El desarrollo de estas teorías permitió la construcción de grandes obras hidráulicas. El Canal de Suez, inaugurado en 1867, es un ejemplo emblemático. Su diseño requirió un análisis detallado del flujo para minimizar las pérdidas de energía y mantener la navegación eficiente.

La distinción entre régimen subcrítico y supercrítico, basada en el número de Froude, surgió de estas investigaciones. Este parámetro adimensional indica si las ondas superficiales pueden viajar contra la corriente. En régimen subcrítico, las ondas se propagan hacia arriba; en supercrítico, son arrastradas por el flujo.

La consecuencia es directa. El conocimiento de estos regímenes permite a los ingenieros predecir comportamientos complejos, como el salto hidráulico o la formación de remolinos. Sin estas bases teóricas, el diseño de presas, vertederos y canales de riego sería mucho menos eficiente.

En resumen, la hidráulica de canales evolucionó de observaciones empíricas a una disciplina matemática robusta. Las contribuciones de Bernoulli, Chezy, Manning y Boussinesq proporcionaron las herramientas necesarias para dominar el flujo de agua con superficie libre.

¿Cómo se calcula el flujo uniforme en canales?

Fundamentos del flujo uniforme

El flujo uniforme ocurre cuando la profundidad, la velocidad media y el área de la sección transversal permanecen constantes a lo largo del canal. Esta condición ideal requiere que la pendiente del fondo sea constante y que las características geométricas y de rugosidad no varíen significativamente. La fuerza impulsora principal es la componente gravitacional que actúa sobre el líquido, equilibrada por las fuerzas de fricción en las paredes. Sin este equilibrio, el flujo tendería a acelerarse o a estancarse, rompiendo la uniformidad.

Para cuantificar este equilibrio, se analizan dos parámetros geométricos esenciales. El radio hidráulico es la relación entre el área mojada de la sección transversal y el perímetro mojado. Un mayor radio hidráulico indica que el agua tiene más "espacio" en relación con la superficie de contacto con las paredes, lo que reduce la fricción relativa. La pendiente del fondo representa la inclinación del lecho del canal respecto a la horizontal, determinando cuánta energía potencial se convierte en energía cinética.

La ecuación de Chezy

Una de las primeras aproximaciones para calcular la velocidad media en canales abiertos fue desarrollada por el ingeniero francés Antoine de Chezy. Su enfoque relaciona directamente la velocidad con la geometría de la sección y la pendiente. La fórmula se expresa como:

V=CRhS

En esta ecuación, V es la velocidad media, Rh es el radio hidráulico y S es la pendiente del fondo. El término C es el coeficiente de Chezy, que agrupa los efectos de la rugosidad del fondo y la viscosidad del fluido. Aunque es conceptualmente sencilla, la determinación precisa del coeficiente C puede resultar compleja porque no es una constante pura; varía ligeramente con la profundidad y la velocidad. Esto llevó a buscar fórmulas más empíricas que integraran mejor la textura del lecho.

La fórmula de Manning

La fórmula de Manning se ha convertido en la herramienta estándar en la ingeniería hidráulica moderna debido a su simplicidad y precisión práctica. Desarrollada por Robert Manning, esta ecuación introduce un coeficiente de rugosidad explícito que facilita los cálculos en distintos tipos de canales. La expresión es:

V=n1Rh2/3S1/2

Aquí, n representa el coeficiente de rugosidad de Manning. Esta fórmula muestra que la velocidad aumenta con la raíz cuadrada de la pendiente y con la potencia dos tercios del radio hidráulico. El término n actúa como un divisor: cuanto mayor sea la rugosidad, menor será la velocidad para unas mismas condiciones geométricas. Esta relación permite a los ingenieros ajustar el diseño del canal cambiando la textura del fondo o su forma.

Determinación del coeficiente de rugosidad

El coeficiente de rugosidad n no es un valor fijo universal, sino que depende de la textura del fondo, la vegetación, la alineación del canal y hasta la sedimentación. Determinar este valor con precisión es crucial, ya que un error en n se traduce directamente en errores en la velocidad y el caudal calculados. Para canales de concreto liso, el valor de n suele ser bajo, alrededor de 0.012. En cambio, un canal de tierra con vegetación dispersa puede tener un n cercano a 0.025 o superior.

Dato curioso: Un río natural con meandros pronunciados y abundante vegetación ribereña puede tener un coeficiente de rugosidad hasta tres veces mayor que un canal de concreto recto de las mismas dimensiones. La forma del canal influye tanto como la textura del fondo.

Los ingenieros suelen utilizar tablas empíricas basadas en observaciones de campo para seleccionar el valor de n adecuado. Estas tablas consideran factores como el tamaño de las piedras en el lecho, la densidad de la hierba y la irregularidad de las orillas. En proyectos de alta precisión, se pueden realizar mediciones directas de la velocidad y la profundidad para ajustar el valor de n mediante ensayos en el propio canal. La consecuencia es directa: un buen conocimiento de la rugosidad reduce la incertidumbre en el diseño de obras hidráulicas.

Flujo variado y perfiles de superficie libre

El flujo variado ocurre cuando la profundidad del agua cambia a lo largo del canal. Esto contrasta con el flujo uniforme, donde el perfil del agua se mantiene paralelo al fondo. En la práctica, la mayoría de los canales naturales y artificiales presentan este tipo de flujo debido a cambios en la pendiente, anchura o la presencia de estructuras. La superficie libre del agua traza lo que se conoce como perfiles de superficie libre.

Parámetros fundamentales

Para analizar estos perfiles, se comparan dos profundidades teóricas: la profundidad normal y la profundidad crítica. La profundidad normal es la profundidad que alcanzaría el agua si el flujo fuera uniforme. Depende de la pendiente del fondo, la rugosidad y el caudal. La profundidad crítica es aquella en la que la energía específica es mínima para un caudal dado. Es el punto de transición entre dos regímenes de flujo.

El número de Froude determina qué régimen predomina. Si el número de Froude es menor que uno, el flujo es subcrítico o lento. Si es mayor que uno, el flujo es supercrítico o rápido. La profundidad crítica actúa como un límite físico que el agua intenta alcanzar bajo ciertas condiciones.

Clasificación de perfiles

Los ingenieros clasifican los perfiles según la pendiente del fondo y la relación entre la profundidad real, la normal y la crítica. Las pendientes suaves generan perfiles tipo M, mientras que las pendientes empinadas producen perfiles tipo S. Cada perfil tiene un comportamiento distinto al acercarse a la profundidad normal o crítica.

En pendientes suaves, el perfil M1 muestra un flujo subcrítico donde el agua se eleva gradualmente hacia la profundidad normal. Este perfil es común en ríos de llanura. El perfil M2 ocurre cuando el agua cae rápidamente desde la profundidad crítica hacia la normal, típico tras una represa. En pendientes empinadas, el perfil S1 representa un resalto hidráulico donde el flujo pasa de supercrítico a subcrítico. El perfil S2 muestra una caída rápida del agua desde la profundidad normal hacia la crítica.

Dato curioso: Los perfiles de superficie libre no son estáticos. Un mismo canal puede presentar diferentes perfiles en distintos tramos si cambia la pendiente del fondo o si hay un obstáculo significativo.

Efecto de los obstáculos

Cuando el agua encuentra un obstáculo, como una represa o un estrechamiento, el perfil de superficie libre se ajusta para satisfacer las ecuaciones de continuidad y energía. Si el obstáculo eleva el fondo del canal, el agua se acumula aguas arriba. Esto crea un perfil de remanso que puede extenderse kilómetros hacia atrás en ríos de pendiente suave.

La consecuencia es directa: el agua busca su nivel de equilibrio. Si el obstáculo es lo suficientemente alto, puede forzar al flujo a pasar por la profundidad crítica. Esto ocurre en vertederos y compuertas, donde el control del caudal depende de mantener el flujo en ese punto crítico. El análisis de estos perfiles permite predecir cómo se comportará el agua ante cambios en la geometría del canal.

Los ingenieros utilizan estos conceptos para diseñar canales que minimicen la erosión, eviten el desborde y optimicen el transporte de sedimentos. Entender cómo cambia la superficie libre es esencial para predecir inundaciones y diseñar estructuras hidráulicas eficientes. La precisión en estos cálculos determina el éxito o fracaso de una obra hidráulica.

¿Qué es el salto hidráulico y cómo se analiza?

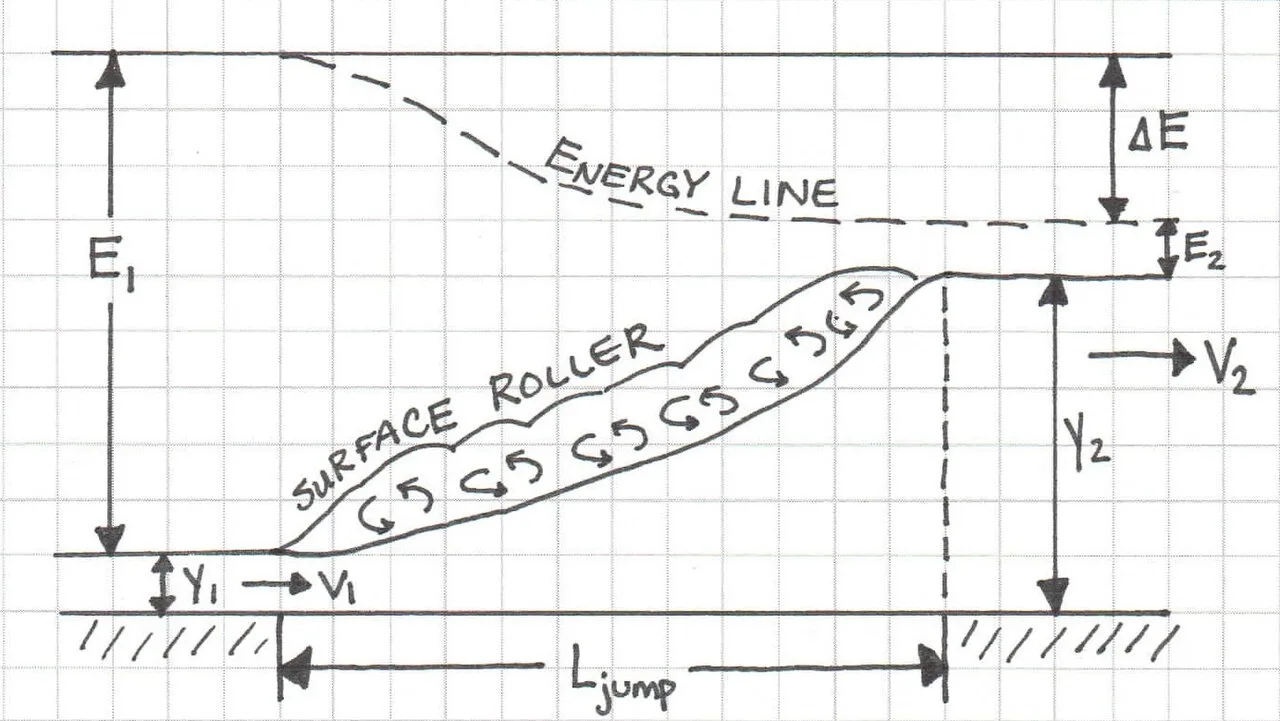

El salto hidráulico es un fenómeno hidráulico caracterizado por una transición brusca del flujo de un régimen supercrítico a uno subcrítico. Se observa como una elevación repentina del nivel del agua acompañada de una intensa turbulencia y aireación. Este evento ocurre cuando un líquido fluye a alta velocidad y encuentra una resistencia que obliga al flujo a desacelerar, aumentando su profundidad. La consecuencia es directa: se disipa una cantidad significativa de energía cinética que, de no ser controlada, podría erosionar el fondo del canal.

Para analizar este fenómeno con precisión, la ecuación de energía de Bernoulli suele ser insuficiente debido a las pérdidas por fricción y turbulencia en la zona de transición. En su lugar, se aplica la ecuación de la cantidad de movimiento. Este enfoque considera las fuerzas que actúan sobre un volumen de control del fluido entre las secciones inmediatamente antes y después del salto.

Aplicación de la ecuación de cantidad de movimiento

La ecuación de cantidad de movimiento establece que la suma de las fuerzas externas que actúan sobre el fluido es igual a la tasa de cambio de la cantidad de movimiento. En un canal rectangular de ancho constante y fondo horizontal, se desprecia la fricción en el fondo durante la corta distancia del salto. La fuerza principal es la presión hidrostática.

La relación matemática que vincula las profundidades antes (y1) y después (y2) del salto, conocida como ecuación de Belanger, se expresa como:

y1y2=21(1+8Fr12−1)

En esta fórmula, Fr1 representa el número de Froude en la sección inicial (supercrítico). El número de Froude compara la inercia del flujo con la fuerza de gravedad. Un valor mayor que 1 indica régimen rápido (supercrítico), mientras que uno menor indica régimen lento (subcrítico). La ecuación demuestra que la profundidad conjugada y2 depende exclusivamente de la profundidad inicial y de la velocidad del agua antes del salto.

Dato curioso: La eficiencia del salto hidráulico puede alcanzar hasta el 70% de disipación de energía, convirtiendo gran parte de la energía cinética en calor y ruido a través de la turbulencia.

Uso en disipadores de energía

La utilidad práctica del salto hidráulico radica en su capacidad para absorber energía. En ingeniería de canales, si el agua llega a la salida de una estructura (como una presa o un vertedero) con mucha velocidad, el fondo puede sufrir erosión severa. Se construyen disipadores de energía para forzar el salto en un lugar controlado.

Los disipadores más comunes incluyen el salto libre en el fondo del canal y el salto en el pozo de cola. El diseño requiere calcular la profundidad necesaria aguas abajo para que el salto se forme justo donde se desea. Si la profundidad real es menor que la teórica, el salto se desplaza hacia aguas arriba, lo que puede inestabilizar la estructura. Si es mayor, el salto se aleja, dejando una zona del canal expuesta a la erosión por el flujo rápido. La precisión en estos cálculos es fundamental para la durabilidad de la obra.

Ejercicios resueltos

Ejercicio 1: Cálculo de caudal mediante la ecuación de Manning

Este ejemplo ilustra la aplicación práctica de la fórmula empírica más utilizada en ingeniería hidráulica. Se considera un canal artificial de sección rectangular, típico de sistemas de riego o drenaje urbano, con las siguientes características geométricas y físicas:

Ancho del fondo (b): 3 metros.
Profundidad del agua (y): 1.5 metros.
Pendiente longitudinal del fondo (S): 0.002 (adimensional).
Coeficiente de rugosidad de Manning (n): 0.015 s/m1/3 (valor común para concreto liso o tierra firme).

El objetivo es determinar el caudal (Q) que transporta el canal bajo régimen permanente. El procedimiento requiere calcular primero el área mojada y el perímetro mojado para obtener el radio hidráulico.

El área mojada (A) es el producto del ancho por la profundidad:

A = b y = 3 \, 1.5 \, .5 \, \]\

El perímetro mojado (P) incluye el fondo y los dos lados verticales:

P = b + 2y = 3 \, = 6 \, \]\

Con estos valores, se calcula el radio hidráulico (R), que mide la eficiencia de la sección:

R = .5}{6} = 0.75 \, \]\

Finalmente, se sustituye en la ecuación de Manning. La velocidad media (V) se obtiene así:

V = S^{1/2} = (0.75)^{2/3} (0.002)^{1/2} \]\

Resolviendo los términos numéricos: R2/3 es aproximadamente 0.825 y S1/2 es 0.0447. La velocidad resulta de 2.28 m/s. El caudal final es el producto de la velocidad por el área:

Q = A = 4.5 \, 2.28 \, 10.26 \, \]\

La precisión en el cálculo del radio hidráulico es crucial, ya que un error pequeño se amplifica por el exponente de 2/3.

Ejercicio 2: Determinación de la profundidad crítica

La profundidad crítica (y_c) es el nivel del agua donde la energía específica es mínima para un caudal dado. Este parámetro define la transición entre regímenes subcrítico (lento y profundo) y supercrítico (rápido y superficial). Se analiza un canal rectangular con un caudal constante de 12 m3/s y un ancho de 4 metros.

Dato curioso: En la profundidad crítica, el número de Froude es exactamente igual a 1. Esto significa que la velocidad de propagación de una onda pequeña (onda gravitatoria) es igual a la velocidad media del flujo. Si lanzas una piedra en este punto, la onda se queda estacionaria respecto al fondo.

Para secciones rectangulares, la fórmula de la profundidad crítica se deriva de la igualdad entre la velocidad media y la velocidad de onda superficial:

y_c = [3]{} \]\

Donde g es la aceleración de la gravedad (9.81 m/s2). Sustituyendo los datos del problema:

y_c = [3]{} = [3]{} \]\

El denominador es 156.96. La fracción resulta en 0.917. Al extraer la raíz cúbica, se obtiene:

y_c 0.97 \, \]\

Si la profundidad real del agua en el canal fuera mayor a 0.97 m, el flujo sería subcrítico. Si fuera menor, sería supercrítico. Este cálculo es fundamental para diseñar transiciones de canal sin generar remolinos excesivos o saltos hidráulicos repentinos. La consecuencia del error en este cálculo es directa: una mala transición puede causar erosión en el fondo del canal.

Aplicaciones en ingeniería civil y ambiental

La hidráulica de canales trasciende el ámbito puramente teórico para convertirse en una herramienta esencial en la planificación de infraestructuras. Su aplicación directa determina la eficiencia del transporte de agua, la estabilidad de las estructuras y la gestión de riesgos hídricos. El ingeniero debe traducir las ecuaciones de continuidad y energía en dimensiones físicas reales, equilibrando el costo de construcción con el rendimiento hidráulico.

Diseño de sistemas de riego y alcantarillado

En el diseño de canales de riego, el objetivo principal es minimizar las pérdidas por evaporación y filtración mientras se mantiene un caudal constante. Se calcula la sección transversal óptima para reducir el perímetro mojado, lo que disminuye la fricción con el fondo y las paredes. Un error en este cálculo puede provocar la sedimentación excesiva o la erosión del lecho, arruinando la eficiencia del sistema. La precisión en la pendiente del canal es crítica para mantener la velocidad del flujo dentro de rangos ideales.

El alcantarillado presenta desafíos similares pero con variables adicionales como la variabilidad del caudal y la presencia de sólidos en suspensión. Los ingenieros utilizan principios de flujo con superficie libre para dimensionar las tuberías y evitar el rebose durante las horas pico. La capacidad de transporte depende directamente de la relación entre la profundidad del agua y el diámetro de la conducción. Un diseño inadecuado resulta en atascos frecuentes y la necesidad de costosas obras de ampliación.

Disipación de energía en presas

Las presas requieren mecanismos robustos para manejar la energía cinética acumulada del agua que cae desde gran altura. Sin una disipación adecuada, el chorro de agua puede erosionar el lecho del río aguas abajo, amenazando la estabilidad de la estructura principal. Se emplean disipadores como el salto hidráulico o la cuenca de salpicadura, donde el flujo pasa de régimen supercrítico a subcrítico de forma controlada. Esta transición convierte la energía cinética en calor y turbulencia, suavizando el impacto.

Dato curioso: El diseño de una cuenca de salpicadura perfecta puede reducir hasta el 80% de la energía cinética del agua antes de que esta retome su curso natural, protegiendo el lecho del río durante décadas.

Modelado de inundaciones y software moderno

La predicción de inundaciones ha evolucionado gracias a la integración de modelos numéricos complejos. Herramientas como HEC-RAS permiten simular el comportamiento del flujo en ríos y llanuras de inundación con un nivel de detalle sin precedentes. Estos programas resuelven las ecuaciones de Saint-Venant para flujos no permanentes, considerando la geometría del terreno y las condiciones de frontera. Los ingenieros pueden predecir cómo se comportará el agua ante diferentes escenarios de precipitación, optimizando la ubicación de defensas y zonas de retención.

El uso de software especializado reduce la incertidumbre en la planificación urbana y ambiental. Permite evaluar el impacto de nuevas construcciones sobre el régimen de flujos y la capacidad de drenaje de las cuencas. La integración de datos topográficos de alta resolución mejora la precisión de los modelos, facilitando la toma de decisiones informadas. La tecnología actual transforma datos crudos en visualizaciones comprensibles para la gestión de riesgos.

Preguntas frecuentes

¿Cuál es la diferencia principal entre un canal abierto y una tubería?

En un canal abierto, el agua fluye con una superficie libre expuesta a la presión atmosférica, mientras que en una tubería cerrada, el fluido ocupa todo el espacio y está sometido a presión interna. Esto hace que la gravedad sea la fuerza impulsora dominante en los canales.

¿Qué es el número de Froude y por qué es importante?

Es un número adimensional que compara la inercia del flujo con la fuerza de la gravedad. Determina si el flujo es subcrítico (tranquilo y lento) o supercrítico (rápido y turbulento), lo cual es crucial para predecir cómo se propagan las ondas y las perturbaciones en el agua.

¿Qué es el flujo uniforme en un canal?

Es el estado ideal donde la profundidad, la velocidad y el área de la sección transversal del agua permanecen constantes a lo largo de una longitud del canal. Ocurre cuando la fuerza de la gravedad que empuja el agua equilibra exactamente la fuerza de fricción en las paredes y el fondo.

¿Qué es el salto hidráulico?

Es un fenómeno brusco donde el flujo pasa de un régimen supercrítico a uno subcrítico, generando una transición rápida de profundidad y una gran pérdida de energía. Se observa comúnmente cuando el agua sale de una compuerta o de una presa y choca contra una capa más profunda y lenta.

¿Cómo afecta la rugosidad del canal al flujo?

La rugosidad, medida a menudo por el coeficiente de Manning, determina la cantidad de fricción que experimenta el agua. Un canal más rugoso (como uno de tierra con vegetación) reducirá la velocidad del flujo para una misma pendiente en comparación con un canal liso (como uno de concreto pulido).

Resumen

La hidráulica de canales analiza el comportamiento del agua en superficies libres, diferenciándose de la tuberías por la influencia directa de la presión atmosférica y la gravedad. El estudio se divide en flujos uniformes, donde las fuerzas se equilibran, y flujos variados, donde la profundidad cambia debido a obstáculos o cambios en la geometría del canal.

Conceptos clave como el número de Froude, la ecuación de Manning y el análisis del salto hidráulico son herramientas esenciales para el diseño de infraestructuras hídricas. Estos principios permiten a los ingenieros controlar la velocidad del agua, gestionar la energía cinética y prevenir la erosión en ríos, canales artificiales y sistemas de drenaje urbano.
