Jaula de Faraday: principio, historia y aplicaciones

Definición y concepto

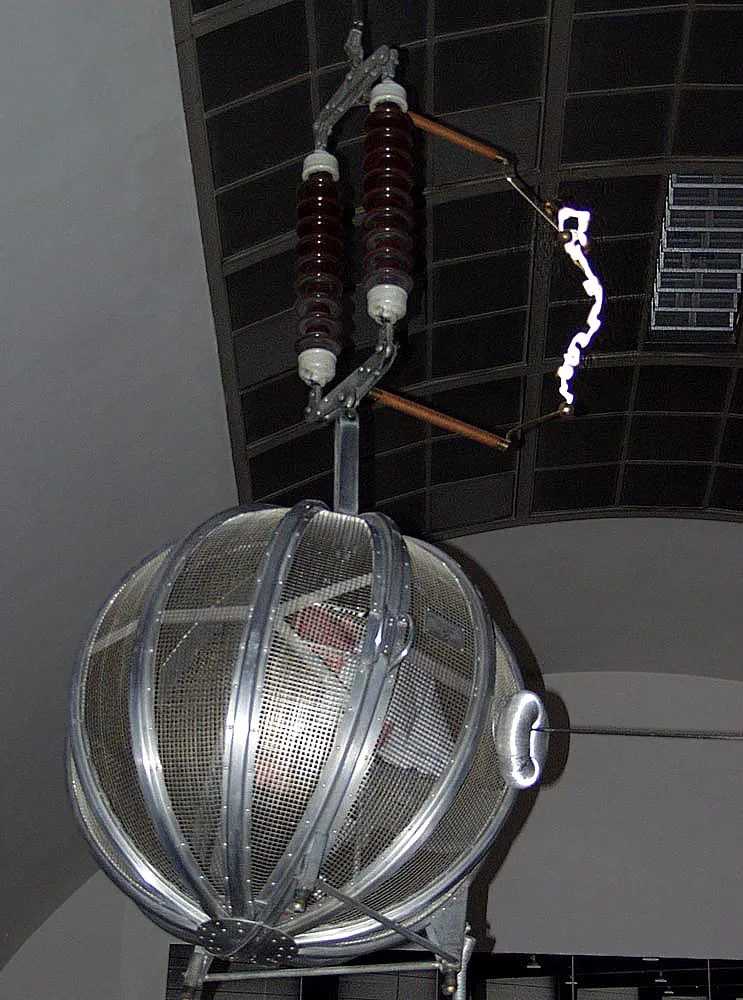

La jaula de Faraday se define como un recinto o malla conductora utilizada para bloquear campos eléctricos externos. Este concepto físico describe el efecto por el cual el campo electromagnético en el interior de un conductor en equilibrio se vuelve nulo, anulando así la influencia de los campos exteriores. Este principio es fundamental para comprender cómo los conductores protegen los objetos situados en su interior de las variaciones del entorno electromagnético.

Mecanismo de polarización y anulación

El funcionamiento de este fenómeno se basa en la respuesta del conductor ante la presencia de un campo electromagnético externo. Cuando el conductor está sujeto a dicho campo, se produce un proceso de polarización. Este proceso implica que el conductor queda cargado positivamente en la dirección en que va el campo electromagnético, así como cargado negativamente en el sentido contrario.

Puesto que el conductor se ha polarizado, este genera un campo eléctrico propio. Este campo generado es igual en magnitud, pero opuesto en sentido al campo electromagnético externo. De esta forma, la suma de ambos campos dentro del conductor será igual a 0. Esta cancelación vectorial es la razón por la cual el interior del recinto permanece libre de influencia electromagnética externa, siempre que el conductor esté en equilibrio.

Implicaciones físicas

La condición de equilibrio es esencial para que el efecto se manifieste plenamente. La distribución de las cargas en la superficie del conductor ajusta continuamente su configuración hasta que el campo resultante en el volumen interior se anula. Este mecanismo no depende del material específico del conductor, siempre que este posea la capacidad de permitir el movimiento de cargas libres necesarias para la polarización descrita.

La comprensión de este efecto permite explicar por qué ciertos recintos protectores son eficaces. La estructura de malla o la superficie continua actúan como barreras que redistribuyen las cargas superficiales para contrarrestar la fuerza del campo incidente. Así, cualquier dispositivo colocado dentro de esta configuración está aislado de las fluctuaciones electromagnéticas que afectan al exterior.

¿Cómo funciona el efecto de blindaje electromagnético?

El mecanismo de blindaje electromagnético descrito por la jaula de Faraday se fundamenta en las propiedades de los conductores eléctricos cuando se encuentran bajo la influencia de un campo eléctrico externo. Este fenómeno no es estático, sino el resultado de un proceso dinámico de redistribución de cargas que conduce a un estado de equilibrio electrostático. Comprender este proceso requiere analizar cómo responden las cargas libres dentro del material conductor ante la fuerza ejercida por el campo externo.

Redistribución de cargas y polarización

Cuando un conductor se somete a un campo eléctrico externo, las cargas eléctricas libres presentes en su estructura comienzan a moverarse. En la mayoría de los metales, estas cargas son electrones libres que poseen movilidad significativa dentro de la red cristalina. La fuerza ejercida por el campo eléctrico externo actúa sobre estos electrones, provocando que se desplacen en dirección opuesta al sentido del campo eléctrico aplicado. Este movimiento no es aleatorio; es una respuesta directa a la fuerza eléctrica que empuja a las cargas negativas hacia una región específica del conductor.

Simultáneamente, las cargas positivas, que a menudo permanecen fijas en la red atómica del conductor, quedan expuestas en la región opuesta a donde se acumulan los electrones. Este desplazamiento diferencial genera una separación de cargas: un lado del conductor se vuelve cargado negativamente debido a la acumulación de electrones, mientras que el lado opuesto presenta un exceso de carga positiva. Este fenómeno se conoce como polarización del conductor. La polarización crea una distribución de cargas en la superficie del conductor que es clave para el efecto de blindaje.

Generación del campo eléctrico opuesto

La acumulación de cargas en las superficies opuestas del conductor genera su propio campo eléctrico interno. Este campo eléctrico inducido tiene una dirección y sentido específicos: apunta desde la región con exceso de carga positiva hacia la región con exceso de carga negativa. Es decir, el campo eléctrico generado por las cargas polarizadas en el conductor tiene un sentido opuesto al del campo eléctrico externo que originó la polarización. La magnitud de este campo interno depende directamente de la cantidad de carga acumulada en las superficies del conductor.

A medida que los electrones continúan moviéndose, la magnitud del campo eléctrico interno aumenta progresivamente. Este proceso continúa hasta que se alcanza un estado de equilibrio electrostático. En este punto, la fuerza neta sobre cualquier carga libre dentro del conductor se vuelve cero, lo que detiene el movimiento adicional de cargas. El equilibrio se logra cuando el campo eléctrico interno generado por las cargas polarizadas tiene exactamente la misma magnitud que el campo eléctrico externo, pero con sentido contrario.

Anulación del campo en el interior

La consecuencia directa de este equilibrio es que la suma vectorial del campo eléctrico externo y del campo eléctrico interno dentro del conductor es igual a cero. Esto significa que el campo eléctrico neto en cualquier punto en el interior del conductor se anula completamente. El efecto de blindaje electromagnético se debe precisamente a esta cancelación de campos, que protege el espacio interior del conductor de la influencia de los campos eléctricos externos.

Este principio explica por qué la jaula de Faraday es efectiva para proteger equipos electrónicos y estructuras como aviones. El campo eléctrico externo induce una redistribución de cargas en la superficie del conductor, generando un campo interno opuesto que se cancela con el campo externo. Como resultado, el interior del conductor permanece libre de campos eléctricos, manteniendo un entorno electromagnético estable. Este mecanismo de anulación del campo electromagnético en el interior de un conductor en equilibrio es la base física del efecto descrito por Michael Faraday en 1836 y observado previamente por Benjamin Franklin en 1755.

Demostración teórica y ecuaciones

La comprensión rigurosa de la jaula de Faraday requiere un análisis basado en los principios fundamentales del electromagnetismo clásico. El efecto descrito, donde el campo electromagnético en el interior de un conductor en equilibrio se anula, no es meramente empírico, sino que surge directamente de las propiedades matemáticas del potencial eléctrico y la distribución de cargas en la superficie del conductor.

Principios fundamentales y polarización

Cuando un conductor se somete a un campo electromagnético externo, las cargas libres dentro del material experimentan una fuerza eléctrica que provoca su movimiento. Este movimiento resulta en una polarización del conductor, donde una cara queda cargada positivamente en la dirección del campo y la cara opuesta queda cargada negativamente. Esta separación de cargas genera un campo eléctrico interno inducido.

El equilibrio electrostático se alcanza cuando el campo eléctrico inducido es igual en magnitud pero opuesto en sentido al campo eléctrico externo aplicado. En este estado, la suma vectorial de ambos campos dentro del volumen del conductor resulta ser cero. Esto implica que no hay fuerza neta actuando sobre las cargas libres en el interior, deteniendo así el flujo de corriente.

Ecuaciones matemáticas y demostración

La demostración teórica se basa en la ley de Gauss y la ecuación de Laplace para el potencial eléctrico. En el interior de un conductor en equilibrio electrostático, la densidad de carga neta es cero. Por lo tanto, aplicando la ley de Gauss en su forma diferencial, la divergencia del campo eléctrico es nula.

La ecuación de Laplace (∇²V = 0) indica que el potencial eléctrico V no tiene máximos ni mínimos locales en el interior del volumen conductor, siempre que la carga neta sea cero. Según el teorema de unicidad del potencial, si el potencial en la superficie del conductor es constante (V = V₀), entonces el potencial en todo el interior debe ser igual a ese mismo valor constante.

Si el potencial V es constante en todo el interior, su gradiente es cero. Dado que el campo eléctrico es el gradiente negativo del potencial, esto conduce directamente a la conclusión de que el campo eléctrico en el interior es nulo. Esta demostración confirma que la jaula de Faraday protege el interior de influencias externas siempre que el conductor esté en equilibrio electrostático.

Historia del descubrimiento

La comprensión del efecto conocido como jaula de Faraday es el resultado de una evolución experimental que abarca casi un siglo, comenzando con observaciones empíricas que precedieron a la formalización teórica completa. Aunque el concepto lleva el nombre de Michael Faraday, los orígenes del descubrimiento se remontan a mediados del siglo XVIII, cuando los investigadores comenzaron a explorar cómo los campos eléctricos interactúan con los conductores.

Las observaciones iniciales de Benjamin Franklin

Las primeras evidencias del fenómeno datan de 1755, cuando el científico y político Benjamin Franklin realizó una serie de experimentos fundamentales. Franklin observó que un objeto colocado dentro de una caja metálica parecía estar protegido de las cargas eléctricas externas. Para demostrar esto, utilizó una bola de corcho suspendida dentro de una caja de metal. Al cargar la caja eléctricamente, notó que la bola de corcho permanecía relativamente neutra en comparación con la carga exterior, sugiriendo que el conductor actuaba como una barrera para el campo eléctrico. Esta observación inicial fue crucial, ya que estableció la noción de que la superficie de un conductor podía aislar su interior de las influencias electromagnéticas externas, aunque en ese momento la explicación teórica completa aún estaba por desarrollarse.

El experimento definitivo de Michael Faraday

La atribución del efecto a Michael Faraday se debe a la precisión y la escala de sus experimentos realizados en 1836. Faraday buscaba confirmar y cuantificar la observación de Franklin mediante un montaje más elaborado. Para ello, construyó una sala grande cuyas paredes estaban recubiertas de papel metálico, creando esencialmente un conductor hueco a gran escala. Dentro de esta sala, colocó un electroscopio, un instrumento sensible utilizado para detectar la presencia de carga eléctrica. Al someter la sala a una fuerte descarga eléctrica externa, Faraday observó que el electroscopio apenas mostraba variación, indicando que el campo eléctrico en el interior era prácticamente nulo. Este experimento demostró con claridad que la polarización del conductor genera un campo eléctrico interno igual en magnitud pero opuesto en sentido al campo externo, resultando en una anulación neta del campo electromagnético dentro del volumen conductor.

Consolidación y atribución histórica

Aunque los experimentos de Faraday se realizaron en 1836, la atribución formal y la difusión del concepto como "jaula de Faraday" se consolidaron en los años siguientes, con menciones significativas en 1843. Estos trabajos sentaron las bases para la comprensión moderna de la electrostática y la protección electromagnética. La explicación física se basa en que, cuando un conductor está sujeto a un campo electromagnético externo, se polariza, quedando cargado positivamente en la dirección del campo y negativamente en el sentido contrario. Esta distribución de cargas genera un campo eléctrico interno que contrarresta exactamente al campo externo. La suma de ambos campos dentro del conductor resulta en cero, lo que explica por qué el interior permanece protegido. Este principio ha sido fundamental para el desarrollo de tecnologías de protección en equipos electrónicos y en la ingeniería aeronáutica, donde la integridad del campo eléctrico interno es crítica para el funcionamiento de los instrumentos a bordo.

Ejemplos cotidianos y experimentos caseros

El principio de la jaula de Faraday se manifiesta con frecuencia en entornos urbanos y domésticos, a menudo sin que el observador lo perciba directamente. Un ejemplo común es la atenuación de la señal de teléfonos móviles al ingresar en un ascensor o en edificios con una estructura de rejilla de acero. En estos casos, la carcasa metálica del ascensor o la malla de acero de la fachada actúan como conductores que polarizan ante los campos electromagnéticos externos de las ondas de radiofrecuencia. Esta polarización genera un campo eléctrico interno opuesto que cancela el campo externo, reduciendo drásticamente la intensidad de la señal dentro del espacio cerrado, lo que resulta en la pérdida temporal de conexión o en una calidad de audio degradada durante las llamadas.

Experimento práctico con radio y papel de aluminio

Para comprender visualmente este fenómeno, puede realizarse un experimento sencillo utilizando una radio de Onda Media (AM), un periódico y papel de aluminio. La radio debe sintonizarse en una emisora clara y ajustarse a un volumen moderado. A continuación, se envuelve completamente el aparato con varias capas de papel de aluminio, asegurándose de que no queden huecos significativos, aunque el dispositivo siga encendido. Al hacerlo, se observa que la señal de la emisora se debilita o desaparece casi por completo, dejando escuchar principalmente el ruido de fondo o estática. Esto ocurre porque el papel de aluminio, al ser un buen conductor, crea una barrera que bloquea la entrada de las ondas electromagnéticas de la Onda Media hacia el interior de la jaula formada por el metal.

Si se retira una pequeña porción del papel de aluminio, dejando una "ventana" en la jaula, la señal de la radio comienza a volver progresivamente a su nivel original. Este detalle ilustra que la eficacia de la jaula depende de la continuidad del conductor y del tamaño de los huecos en relación con la longitud de onda de la radiación entrante. Las ondas de la Onda Media son relativamente largas, por lo que requieren una cobertura casi total del conductor para ser efectivamente atenuadas, a diferencia de frecuencias más altas que pueden filtrarse a través de aberturas menores.

Aplicaciones tecnológicas y protección

La comprensión del principio de la jaula de Faraday ha permitido el desarrollo de múltiples aplicaciones tecnológicas críticas para la protección de equipos electrónicos y la estabilidad de las señales de comunicación. Este efecto físico, que anula el campo electromagnético en el interior de un conductor en equilibrio, se aprovecha para blindar dispositivos sensibles contra perturbaciones externas, garantizando su funcionamiento óptimo en entornos variables.

Protección de equipos electrónicos y almacenamiento de datos

En el ámbito de la electrónica, la jaula de Faraday es fundamental para proteger componentes delicados. Los discos duros, por ejemplo, utilizan este principio para aislar los datos almacenados de interferencias electromagnéticas externas. Al envolver los componentes internos en un conductor, se asegura que el campo eléctrico generado por fuentes externas quede neutralizado dentro del dispositivo. Esto previene la distorsión de las señales eléctricas que representan los bits de información, reduciendo el riesgo de errores de lectura o escritura. La polarización del conductor crea un campo opuesto que se suma al campo externo, resultando en una suma nula en el interior, lo que mantiene la integridad de los datos almacenados.

Blindaje en la aviación

La aplicación de la jaula de Faraday es esencial en la ingeniería aeronáutica. Los aviones utilizan el efecto de la jaula para proteger tanto a los pasajeros como a la electrónica de a bordo de las descargas eléctricas atmosféricas y otras perturbaciones electromagnéticas. Cuando un avión atraviesa un campo electromagnético, la carrocería metálica actúa como un conductor que se polariza. Esto genera un campo eléctrico interno igual en magnitud pero opuesto al campo externo, anulando su efecto en el interior de la cabina. Esta protección es crucial durante las tormentas eléctricas, donde las variaciones rápidas del campo electromagnético podrían interferir con los sistemas de navegación y comunicación, asegurando así la seguridad del vuelo.

Estabilización de señales en telecomunicaciones

En las telecomunicaciones, la jaula de Faraday se emplea para proteger las señales de radio y televisión de las perturbaciones causadas por las tormentas. Los repetidores ubicados en las cumbres de las montañas están expuestos a intensos campos electromagnéticos durante las tormentas, lo que puede provocar interferencias significativas en las señales transmitidas. Al instalar estos equipos dentro de estructuras conductoras, se crea un entorno protegido donde el campo electromagnético externo se anula. Esto permite que las señales de radio y televisión se mantengan claras y estables, incluso en condiciones climáticas adversas. La capacidad del conductor para polarizarse y generar un campo opuesto es clave para mantener la calidad de la transmisión en estos entornos expuestos.

¿Qué diferencia a la jaula de Faraday de otros efectos físicos?

La naturaleza de la jaula de Faraday se distingue fundamentalmente por la condición de equilibrio electrostático en el interior del conductor. A diferencia de otros efectos físicos donde la influencia externa puede penetrar o modificarse gradualmente, aquí el campo electromagnético interno resulta estrictamente nulo. Este fenómeno no es estático ni pasivo; es el resultado directo de un proceso de polarización activa del material conductor cuando este se somete a la acción de un campo electromagnético externo.

Mecanismo de anulación frente a la carga superficial

La diferencia clave radica en cómo se distribuyen las cargas. Al exponer el conductor al campo externo, este se polariza de manera específica: queda cargado positivamente en la dirección del campo electromagnético y cargado negativamente en el sentido contrario. Esta separación de cargas no es arbitraria; es la respuesta física necesaria para generar un campo eléctrico interno. El campo generado por esta polarización tiene la misma magnitud que el campo externo, pero presenta un sentido opuesto.

La consecuencia directa es que la suma vectorial de ambos campos dentro del conductor es igual a 0. Mientras que en otros contextos físicos las fuerzas pueden superponerse para crear campos resultantes complejos o variables, en la jaula de Faraday la anulación es total y completa en el volumen interno. La carga reside esencialmente en la superficie o en la distribución polarizada que genera el campo contrarrestante, dejando el interior libre de influencia electromagnética externa.

Distinción con la acción a distancia y la densidad de fuerza

Este concepto difiere de la noción clásica de acción a distancia, donde una fuerza parece actuar sobre un objeto sin un medio intermedio claro o sin una reacción inmediata de polarización. En la jaula de Faraday, el efecto es mediado por la propia estructura del conductor y su capacidad de redistribuir cargas. No se trata simplemente de que el campo "llegue" o "deje de llegar", sino de que el conductor genera activamente un campo opuesto que cancela el incidente.

Tampoco debe confundirse con la densidad de fuerza en el vacío o en dieléctricos simples. En un conductor en equilibrio, la densidad de fuerza neta en el interior desaparece debido a la oposición exacta de los campos. La protección que ofrece este efecto, aplicada en equipos electrónicos y aviones, depende de esta capacidad de anulación interna, y no de una mera atenuación o filtrado parcial característico de otros medios materiales. La integridad del campo nulo interno es lo que garantiza la eficacia del blindaje electromagnético.
