Mapa autoorganizado: principios, algoritmo y aplicaciones en inteligencia artificial

Definición y concepto

Un mapa autoorganizado, también conocido como mapa autoorganizado de características (SOM o SOFM por sus siglas en inglés), constituye un tipo específico de red neuronal artificial diseñada para procesar datos complejos mediante mecanismos de aprendizaje no supervisado. Esta arquitectura computacional tiene como objetivo principal generar una representación discreta y simplificada del espacio de las muestras de entrada, creando lo que se denomina un mapa. A diferencia de otras redes que requieren etiquetas explícitas para cada dato, el SOM aprende las estructuras subyacentes de los datos sin intervención directa, lo que lo convierte en una herramienta fundamental en el campo de la inteligencia artificial para la visualización y el agrupamiento de datos de alta dimensión.

Origen y contexto teórico

El concepto fue descrito por primera vez por el profesor finlandés Teuvo Kohonen, quien sentó las bases teóricas para entender cómo las redes neuronales pueden organizar la información de manera jerárquica y topológicamente coherente. La contribución de Kohonen estableció el marco para que estas redes pudieran no solo clasificar datos, sino también preservar las relaciones espaciales entre ellos, permitiendo que puntos de entrada similares se proyecten en neuronas cercanas en el mapa resultante. Este enfoque ha sido ampliamente adoptado en diversas disciplinas académicas y tecnológicas debido a su capacidad para reducir la dimensionalidad de los datos sin perder información crítica sobre su distribución original.

Mecanismo de aprendizaje y representación

La naturaleza de la red neuronal artificial del SOM se basa en su capacidad para transformar entradas complejas en salidas más manejables. El proceso de entrenamiento no supervisado implica que la red ajusta sus pesos internos basándose únicamente en las características de los datos de entrada, sin necesidad de una señal de error externa. Esto permite que el mapa evolucione hasta reflejar fielmente la distribución estadística de los datos. La representación discreta del espacio de muestras de entrada facilita la interpretación humana de conjuntos de datos grandes y multidimensionales, ofreciendo una visión clara de los patrones y agrupamientos naturales presentes en la información procesada.

Historia y contexto académico

Orígenes del modelo de Teuvo Kohonen

El mapa autoorganizado, también conocido como mapa autoorganizado de características, representa un hito fundamental en el desarrollo de las redes neuronales artificiales. Este concepto fue descrito por primera vez por el profesor finlandés Teuvo Kohonen, quien estableció las bases teóricas para este tipo de arquitectura computacional. Su trabajo sentó las bases para entender cómo las redes neuronales pueden procesar información compleja mediante mecanismos de aprendizaje no supervisado, diferenciándose así de otros enfoques más tradicionales en la inteligencia artificial de la época.

Kohonen propuso este modelo como una forma de generar representaciones discretas del espacio de las muestras de entrada. Esta capacidad de crear lo que se denomina un "mapa", permite a los sistemas computacionales organizar datos de manera que se preserve la estructura subyacente de la información original. El enfoque de Kohonen fue revolucionario porque introdujo la noción de que el aprendizaje podía ocurrir sin necesidad de etiquetas explícitas, permitiendo que la red descubriera patrones inherentes en los datos a través de la exposición continua a las entradas.

Contexto en la inteligencia artificial

El desarrollo del mapa autoorganizado se enmarca dentro del amplio campo de la inteligencia artificial, específicamente en el ámbito del aprendizaje no supervisado. Este tipo de aprendizaje es crucial para situaciones donde los datos etiquetados son escasos o costosos de obtener, permitiendo a las redes neuronales artificiales extraer características significativas directamente de la materia prima de los datos. El modelo de Kohonen ofreció una solución elegante a este problema, proporcionando un mecanismo mediante el cual las unidades de la red compiten entre sí para representar diferentes regiones del espacio de entrada.

La importancia académica de este modelo radica en su capacidad para simplificar la visualización y el análisis de datos de alta dimensión. Al transformar espacios complejos en mapas bidimensionales o tridimensionales, los investigadores pueden interpretar mejor las relaciones entre las distintas muestras de entrada. Este enfoque ha tenido un impacto duradero en diversas disciplinas que utilizan la inteligencia artificial, desde el procesamiento de señales hasta la clasificación de imágenes, demostrando la versatilidad y la potencia de los principios propuestos inicialmente por Teuvo Kohonen en su descripción original del modelo como red neuronal artificial.

¿Cómo funciona el algoritmo de aprendizaje competitivo?

El entrenamiento de un mapa autoorganizado se basa en un mecanismo competitivo que permite a las neuronas del mapa competir por representar las características de las entradas. Este proceso no supervisado ajusta progresivamente los pesos de las unidades de salida para que reflejen la distribución estadística y la estructura topológica del espacio de entrada. La dinámica del algoritmo se rige por la identificación de la unidad ganadora y la actualización colaborativa de sus vecinas, lo que garantiza que entradas similares activen regiones cercanas en el mapa.

Proceso de identificación de la unidad ganadora

En cada paso del entrenamiento, se presenta un vector de entrada al conjunto de unidades de salida. El algoritmo calcula la distancia entre este vector y los vectores de peso de todas las unidades. La unidad cuya distancia sea mínima se denomina unidad de mejor correspondencia o BMU. Esta selección competitiva asegura que solo una unidad, o un grupo reducido de unidades vecinas, responda fuertemente a cada patrón de entrada.

La métrica más utilizada para cuantificar esta similitud es la distancia euclidiana. Esta medida evalúa la diferencia directa entre los valores de las dimensiones del vector de entrada y los pesos asociados a cada neurona. La precisión de la BMU depende de la correcta inicialización de estos pesos y de la evolución de la función de vecindad a lo largo del tiempo.

Variables y parámetros del algoritmo

La formulación matemática del proceso implica varios componentes clave que determinan la convergencia del mapa. A continuación se presentan las variables fundamentales utilizadas en el cálculo de la distancia y la actualización de los pesos:

Variable	Descripción
`s`	Vector de entrada presentado a la red.
`v`	Índice de la unidad de salida (neurona).
`Wv`	Vector de pesos asociados a la unidad `v`.
`u`	Unidad de mejor correspondencia (BMU) identificada.
`D(t)`	Distancia euclidiana calculada en el tiempo `t`.
`Theta`	Función de vecindad que define la influencia de la BMU sobre sus vecinas.
`alpha`	Tasa de aprendizaje que determina la magnitud de la actualización de pesos.
`lambda`	Parámetro que puede modular la función de vecindad o la tasa de decaimiento.
`t`	Índice temporal o iteración actual del entrenamiento.

Actualización de pesos y preservación topológica

Una vez identificada la unidad de mejor correspondencia, se actualizan los pesos de esta unidad y de sus vecinas en el espacio topológico del mapa. La función de vecindad asegura que las neuronas cercanas a la BMU se ajusten en mayor medida que aquellas más lejanas. Este mecanismo colaborativo es esencial para preservar las propiedades topológicas del espacio de entrada, haciendo que la disposición geométrica del mapa refleje la estructura subyacente de los datos.

La tasa de aprendizaje y el radio de vecindad suelen disminuir a lo largo del tiempo, permitiendo una convergencia suave donde los pesos se estabilizan. Este proceso iterativo transforma la red en una representación discreta y ordenada de las muestras de entrada, facilitando la visualización y el análisis de datos de alta dimensión mediante el mapa resultante.

Interpretación topológica y propiedades emergentes

Los mapas autoorganizados (SOM) generan representaciones discretas del espacio de entrada donde la similitud entre las muestras se traduce en proximidad espacial en el mapa. Esta capacidad para preservar la topología del espacio de entrada es fundamental para su utilidad en el análisis de datos. El algoritmo identifica la unidad de mejor correspondencia (BMU) mediante el cálculo de la distancia euclidiana entre el vector de entrada y los vectores de peso de las neuronas. Una vez identificada la BMU, una función de vecindad actualiza no solo esta unidad, sino también a sus vecinas, haciendo que las neuronas cercanas en el mapa respondan a entradas similares.

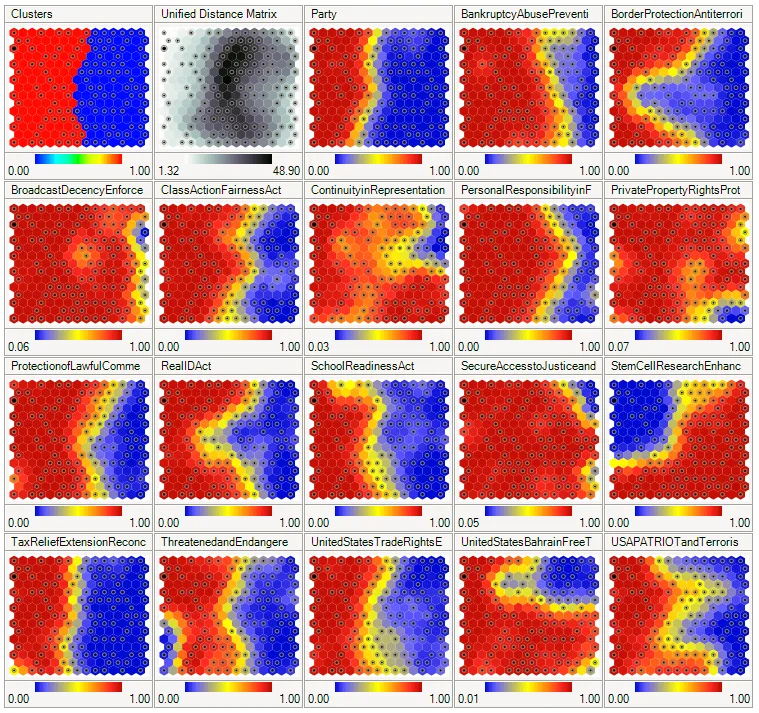

Visualización con matrices U

Una herramienta común para visualizar las propiedades topológicas de un SOM es la matriz U, que representa las distancias euclidianas entre los vectores de peso de las neuronas vecinas. En esta representación, las regiones de colores similares indican grupos de neuronas con características parecidas, mientras que los bordes de colores contrastantes señalan fronteras entre diferentes clusters. La estructura de vecindad utilizada influye en la forma de estas fronteras. Dos configuraciones típicas son las vecindades de Von Neumann y Moore.

La vecindad de Von Neumann considera a las 4 neuronas adyacentes (arriba, abajo, izquierda, derecha) como vecinas directas. Por otro lado, la vecindad de Moore incluye además a las 4 neuronas diagonales, sumando un total de 8 vecinas. La elección entre estas dos estructuras puede afectar la forma de los clusters y la suavidad de las transiciones entre ellos en la matriz U. Estas visualizaciones permiten a los investigadores identificar patrones y agrupamientos en los datos de entrada de manera intuitiva.

Propiedades emergentes en mapas grandes

Cuando se aplican los SOM a conjuntos de datos extensos, pueden surgir propiedades emergentes que no son evidentes en mapas más pequeños. Estas propiedades pueden incluir la aparición de subgrupos dentro de los clusters principales, la formación de cadenas de neuronas que conectan regiones distantes del espacio de entrada, o la identificación de rutas óptimas a través de los datos. El aprendizaje no supervisado permite que estas estructuras se formen de manera orgánica, guiadas por la distribución de las muestras de entrada y la función de vecindad utilizada durante el entrenamiento.

La interpretación de estas propiedades emergentes requiere un análisis cuidadoso, ya que pueden revelar información valiosa sobre la estructura subyacente de los datos. Por ejemplo, en el análisis de imágenes, las propiedades emergentes pueden indicar la presencia de bordes, texturas o formas repetitivas. En el procesamiento del lenguaje natural, pueden revelar relaciones semánticas entre palabras o conceptos. La capacidad de los SOM para capturar estas complejidades los convierte en una herramienta poderosa para la exploración y el análisis de datos en diversas disciplinas.

¿Qué alternativas existen al mapa autoorganizado clásico?

El mapa autoorganizado clásico, aunque fundamental en el aprendizaje no supervisado, presenta limitaciones en ciertos contextos de alta dimensionalidad o cuando se requiere una interpretación estadística más rigurosa. Para abordar estas deficiencias, se han desarrollado variantes avanzadas que modifican la estructura subyacente o el mecanismo de actualización de los pesos.

Mapa topográfico generativo (GTM)

El mapa topográfico generativo (GTM) ofrece un enfoque alternativo basado en modelos estadísticos. A diferencia del SOM clásico, que se basa principalmente en la competencia local, el GTM proyecta los datos de entrada desde un espacio de baja dimensión (generalmente una cuadrícula regular) hacia el espacio de entrada de mayor dimensión mediante una función de mapeo no lineal. Esta variante permite una mayor flexibilidad en la interpretación de la topología, ya que introduce una distribución de probabilidad sobre los nodos del mapa. El GTM es particularmente útil cuando se busca minimizar la distorsión métrica global, ofreciendo una preservación topológica que puede ser más estable en conjuntos de datos con ruido significativo.

Mapa autoorganizado creciente (GSOM)

El mapa autoorganizado creciente (GSOM) aborda el problema de la escalabilidad y la selección del tamaño del mapa. En el SOM clásico, el número de neuronas suele ser fijo o debe ser estimado previamente, lo que puede llevar a una submuestra o sobreajuste. El GSOM permite que la red crezca dinámicamente durante el proceso de entrenamiento. Nuevas neuronas se añaden al mapa basándose en el error de cuantificación local, permitiendo que la estructura se adapte a la densidad de los datos de entrada. Esta característica mejora la capacidad del modelo para capturar detalles finos en regiones de alta densidad mientras mantiene una representación compacta en áreas más dispersas, optimizando así la eficiencia computacional y la precisión topológica.

Mapa de tiempo adaptativo autoorganizado (TASOM)

El mapa de tiempo adaptativo autoorganizado (TASOM) se centra en la dinámica temporal de los datos. Mientras que el SOM estándar trata cada muestra de entrada como un punto estático, el TASOM incorpora la dimensión temporal en el proceso de aprendizaje. Esto es crucial para analizar series de tiempo o secuencias donde el orden y la evolución de las características son esenciales. El TASOM ajusta los pesos de la red considerando la historia reciente de las entradas, lo que permite una mejor captura de las tendencias y patrones temporales. Esta variante es especialmente relevante en aplicaciones como el procesamiento de señales y la predicción de series temporales, donde la estructura estática del SOM clásico puede perder información contextual importante.

Ejercicios resueltos: simulación de entrenamiento

Simulación básica de entrenamiento

El mapa autoorganizado es un tipo de red neuronal artificial, que es entrenada usando aprendizaje no supervisado para producir una representación discreta del espacio de las muestras de entrada. Para ilustrar cómo el algoritmo identifica la unidad de mejor correspondencia (BMU) mediante distancia euclidiana, se presenta un ejercicio con datos numéricos simples. Se utiliza una pequeña rejilla con dos neuronas, donde cada una tiene un vector de pesos de dimensión 2.

Supongamos que los pesos iniciales son W1 = [1, 2] y W2 = [2, 1]. Se presenta un vector de entrada X = [2, 2]. El cálculo de la distancia euclidiana para la primera neurona es la raíz cuadrada de la suma de los cuadrados de las diferencias: (2-1)² + (2-2)² = 1 + 0 = 1. La distancia es 1. Para la segunda neurona: (2-2)² + (2-1)² = 0 + 1 = 1. Ambas tienen distancia 1. En este caso empático, se selecciona la primera como BMU. La actualización de pesos utiliza una tasa de aprendizaje, por ejemplo 0.5. La nueva W1 será [1 + 0.5*(2-1), 2 + 0.5*(2-2)] = [1.5, 2]. Este proceso permite que los pesos se acerquen a la entrada.

Ejercicio con función de vecindad

La función de vecindad es fundamental porque permite que el algoritmo utilice una función de vecindad para preservar las propiedades topológicas del espacio de entrada. En este segundo ejercicio, consideramos una rejilla de 2x2, es decir, 4 neuronas. Los vectores de entrada son de dimensión 2. Tomemos una entrada X = [4, 8]. Los pesos de las 4 neuronas son N1=[1, 2], N2=[2, 1], N3=[4, 8] y N4=[8, 4]. Calculamos las distancias euclidianas. Para N3: (4-4)² + (8-8)² = 0. La distancia es 0. Para N1: (4-1)² + (8-2)² = 9 + 36 = 45. La distancia es mayor. N3 es claramente la unidad de mejor correspondencia. Al aplicar la actualización, los pesos de N3 cambian poco si la distancia es 0, pero las neuronas vecinas en la rejilla también se ajustan gracias a la función de vecindad, lo que refuerza la estructura topológica del mapa autoorganizado.

Consideraciones sobre variantes y precisión

Estos ejercicios demuestran el mecanismo básico. Existen variantes como el mapa topográfico generativo (GTM) y el mapa autoorganizado creciente (GSOM) que extienden estas ideas. Es crucial verificar que los cálculos sean correctos en cada paso. El uso de números como 0, 1, 2, 4 y 8 facilita la verificación manual. La representación discreta del espacio de las muestras de entrada se construye iterativamente. Cada vector de entrada modifica ligeramente los pesos de la BMU y sus vecinos. Este aprendizaje no supervisado no requiere etiquetas previas, solo la distribución de los datos. La precisión del mapa depende de la elección de la tasa de aprendizaje y el radio de vecindad inicial. Estos parámetros determinan qué tan rápido converge la red y qué tan bien se preservan las propiedades topológicas.

Aplicaciones prácticas en ciencia de datos

Los mapas autoorganizados (SOM) constituyen una herramienta fundamental en la ciencia de datos moderna, particularmente destacada por su capacidad para reducir la dimensionalidad de conjuntos de datos complejos. A diferencia de las técnicas lineales tradicionales, los SOM permiten visualizar representaciones de baja dimensión de datos de alta dimensión, facilitando la interpretación humana de estructuras subyacentes que de otra manera permanecerían ocultas en espacios con múltiples variables. Este proceso genera un mapa discreto que preserva las relaciones topológicas del espacio de entrada original, ofreciendo una visión global de la distribución de las muestras.

Visualización y reducción de dimensionalidad

La aplicación principal de los SOM en el análisis exploratorio de datos es la proyección de datos de alta dimensión en un espacio bidimensional o tridimensional. Esta función es análoga al escalado multidimensional (MDS), aunque con la ventaja adicional de mantener la continuidad topológica. Al mapear puntos de datos en una cuadrícula ordenada, los investigadores pueden identificar agrupaciones naturales y gradientes en los datos. Esta característica es especialmente útil en campos como la bioinformática, el procesamiento de señales y el análisis financiero, donde la interpretación visual de patrones complejos es crítica para la toma de decisiones. La representación resultante permite a los analistas observar cómo se distribuyen las muestras de entrada en el espacio de características, revelando correlaciones y anomalías.

Agrupamiento y clasificación de patrones

Además de la visualización, los mapas autoorganizados son ampliamente utilizados para tareas de agrupamiento (clustering) y clasificación de patrones. Este mecanismo competitivo permite que los datos similares se agrupen en regiones vecinas del mapa, creando clusters naturales sin necesidad de etiquetas previas. Esta capacidad de agrupamiento no supervisado es valiosa para la segmentación de clientes, la clasificación de imágenes y la detección de fallos en sistemas industriales. La función de vecindad asegura que las neuronas cercanas a la BMU también se actualicen, refinando gradualmente la estructura del mapa y mejorando la precisión de la clasificación de patrones a medida que avanza el entrenamiento.

Estas aplicaciones prácticas demuestran la versatilidad de los SOM como herramientas de aprendizaje no supervisado. Su capacidad para combinar reducción de dimensionalidad, preservación topológica y agrupamiento los convierte en una opción preferente cuando se requiere una comprensión intuitiva de la estructura interna de grandes volúmenes de datos. Las variantes como el mapa topográfico generativo (GTM) y el mapa autoorganizado creciente (GSOM) expanden aún más este abanico de aplicaciones, adaptándose a necesidades específicas de flexibilidad y precisión en diferentes dominios de la ciencia de datos.

Preguntas frecuentes

¿Cuál es la diferencia principal entre un mapa autoorganizado y una red neuronal convolucional?

El mapa autoorganizado (SOM) utiliza principalmente aprendizaje no supervisado para la reducción de dimensionalidad y la preservación topológica, mapeando datos de alta dimensión a una cuadrícula de baja dimensión. En cambio, las redes neuronales convolucionales (CNN) suelen emplearse en aprendizaje supervisado (aunque también pueden ser no supervisadas) y están diseñadas específicamente para procesar datos con estructura de cuadrícula, como imágenes, mediante filtros que extraen características jerárquicas. El SOM se enfoca en la organización espacial de los datos de entrada, mientras que la CNN se centra en la extracción de características para la clasificación o regresión.

¿Se puede utilizar el mapa autoorganizado para datos no numéricos?

Sí, aunque el algoritmo clásico está diseñado para vectores numéricos, existen variantes y métodos de preprocesamiento para manejar datos no numéricos. Para datos categóricos, se pueden utilizar métricas de distancia específicas, como la distancia de Hamming o la distancia de Jaccard, en lugar de la distancia euclidiana estándar. Además, técnicas como la codificación one-hot permiten transformar variables categóricas en vectores numéricos, facilitando su integración en el proceso de aprendizaje competitivo del SOM.

¿Qué significa que el mapa sea "topológicamente fiel"?

Que un mapa sea topológicamente fiel significa que la relación de vecindad entre los puntos de datos en el espacio de entrada se conserva en el espacio de salida (el mapa). Si dos puntos de datos son similares en el espacio original, sus neuronas ganadoras en el mapa autoorganizado estarán físicamente cercanas entre sí. Esta propiedad permite que el mapa actúe como una proyección continua, donde regiones adyacentes en el mapa representan regiones adyacentes en el espacio de características, facilitando la interpretación visual de clusters y gradientes en los datos.

¿Cuál es el papel de la función de vecindad en el entrenamiento del SOM?

La función de vecindad determina cómo se actualizan las neuronas vecinas a la neurona ganadora durante cada paso de entrenamiento. Inicialmente, la función de vecindad es amplia, lo que permite que muchas neuronas se ajusten al vector de entrada, creando una organización global. A medida que avanza el entrenamiento, la función de vecindad se estrecha (a menudo siguiendo una distribución gaussiana), haciendo que solo las neuronas más cercanas a la ganadora se actualicen. Este proceso permite pasar de una organización gruesa a un ajuste fino, asegurando que el mapa refleje la distribución de probabilidad de los datos de entrada.

Resumen

El mapa autoorganizado es una técnica de aprendizaje no supervisado que proyecta datos de alta dimensión en una superficie de baja dimensión, preservando las relaciones topológicas entre los datos. Desarrollado por Teuvo Kohonen, el algoritmo se basa en un aprendizaje competitivo donde una "neurona ganadora" y sus vecinas se ajustan para representar mejor los datos de entrada. Esta capacidad de visualización y agrupamiento lo hace invaluable en ciencia de datos, permitiendo identificar patrones, reducir la dimensionalidad y explorar estructuras complejas en campos como la bioinformática y el reconocimiento de patrones.
