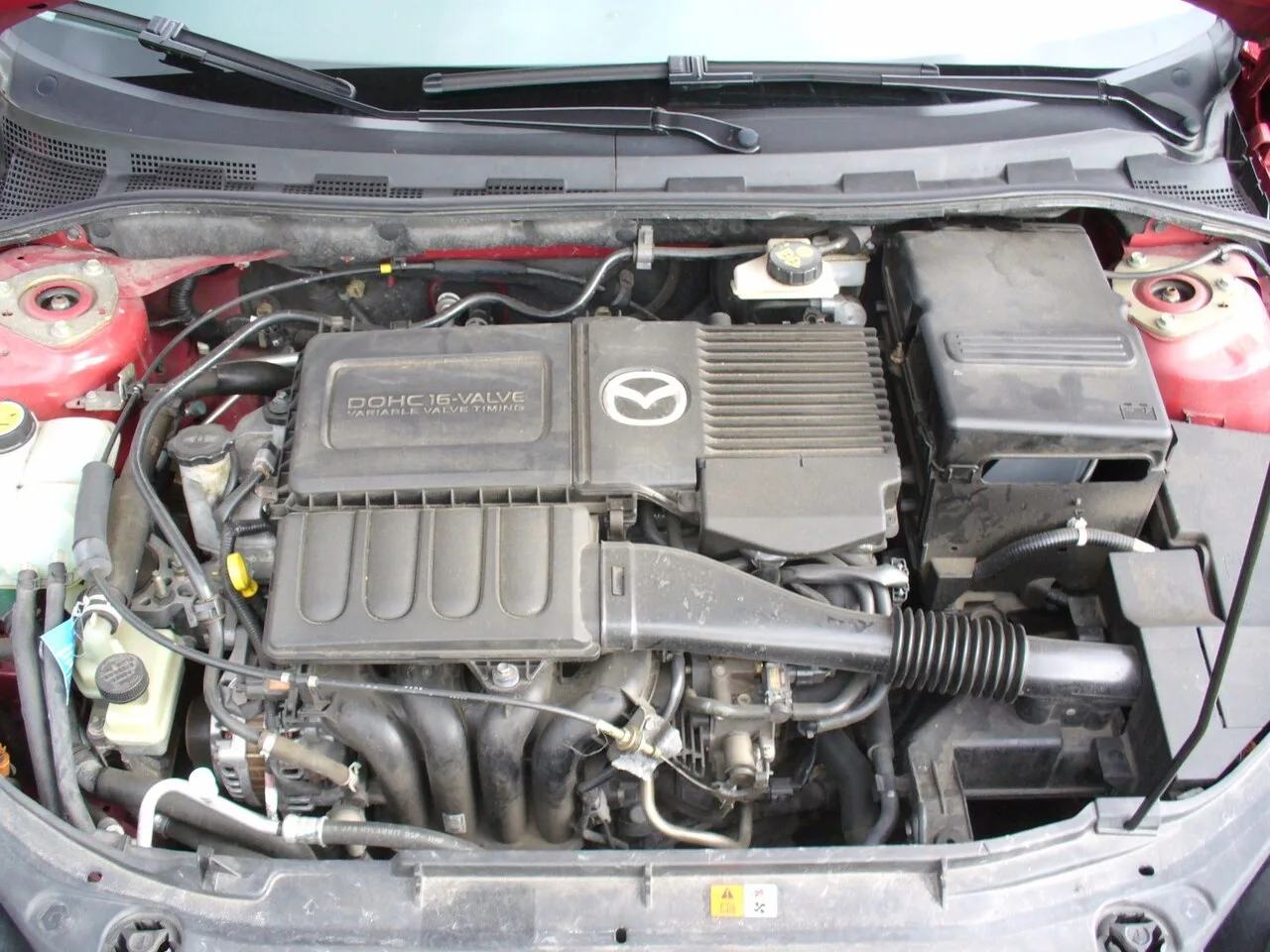

Motor transversal es una disposición de motor de combustión interna en la que el eje del cigüeñal está orientado perpendicularmente al eje longitudinal del vehículo, en contraste con la disposición longitudinal tradicional. Esta configuración es fundamental en la ingeniería automotriz y de motocicletas, ya que permite una distribución de masas más equilibrada y una mayor eficiencia espacial dentro del habitáculo o del chasis.
La adopción masiva de esta disposición, pionera en modelos como el Mini y el Volkswagen Type 3, revolucionó el diseño de vehículos ligeros al facilitar la tracción delantera y optimizar el espacio interior, convirtiéndose en un estándar en la industria automotriz moderna.
Definición y concepto
El motor transversal, también conocido como motor transverso, es una configuración mecánica utilizada en automóviles y motocicletas que se define por la orientación específica de su eje de rotación principal. En esta disposición, el cigüeñal del motor de combustión interna está montado perpendicularmente al eje mayor o longitudinal del vehículo. Esta alineación implica que el eje del motor es paralelo al eje de las ruedas impulsoras, lo que distingue fundamentalmente esta arquitectura de la disposición longitudinal tradicional, donde el motor se alinea con la dirección de marcha.
Principios geométricos y mecánicos
La definición técnica se basa en la relación espacial entre los componentes principales del tren motriz. La orientación perpendicular del cigüeñal respecto a la línea central del chasis tiene implicaciones directas en la transmisión de la fuerza motriz. En los vehículos automotores, esta configuración permite una integración más compacta del tren motriz, ya que el motor y la caja de cambios pueden alinearse en una unidad más corta en el eje longitudinal, liberando espacio en el habitáculo o en el maletero.
En el contexto de las motocicletas, la disposición transversal ofrece ventajas específicas para la transmisión de potencia. Al estar el cigüeñal orientado de manera que permite una transmisión directa, se facilita el uso de cadenas o bandas sin la necesidad de complejos engranajes de cambio de dirección de 90 grados que suelen requerirse en otras configuraciones. Esto simplifica el mecanismo de transmisión y puede contribuir a una mayor eficiencia mecánica en la entrega de potencia a la rueda trasera.
Clasificación de las disposiciones
Dentro de la categoría de los motores transversales, existen dos disposiciones principales que han influido significativamente en el diseño automotriz. Estas son la disposición de Issigonis, caracterizada por la integración de la caja de cambios, y la disposición de Giacosa, donde la caja de cambios se presenta como una entidad más independiente. Ambas configuraciones responden a diferentes estrategias de ingeniería para optimizar el espacio, el peso y la distribución de la masa en el vehículo, manteniendo siempre el principio fundamental de la perpendicularidad del cigüeñal respecto al eje mayor del automóvil.
Historia del motor transversal
La disposición transversal del motor representa una innovación fundamental en la ingeniería automotriz, caracterizada por montar el cigüeñal perpendicular al eje mayor del vehículo y paralelo al eje de las ruedas impulsoras. Esta configuración permite una mayor eficiencia en el uso del espacio dentro de la carrocería, facilitando diseños más compactos y mejorando la distribución del peso. La evolución histórica de esta tecnología se remonta a las primeras décadas del siglo XX, donde su adopción gradual transformó la arquitectura de los vehículos de producción masiva.
Los orígenes: DKW y la posguerra europea
El primer automóvil de producción exitoso que implementó esta configuración fue el DKW serie F1, lanzado en 1931. Este modelo demostró la viabilidad técnica de colocar el motor de forma transversal, estableciendo un precedente importante para los fabricantes posteriores. Sin embargo, la verdadera consolidación de esta disposición llegó después de la Segunda Guerra Mundial, cuando la necesidad de vehículos económicos y compactos impulsó a los ingenieros a explorar al máximo las ventajas espaciales del motor transversal.
En 1947, SAAB introdujo el modelo 92, que se convirtió en un referente temprano en la adopción de esta configuración en el mercado europeo. El SAAB 92 aprovechó la disposición transversal para optimizar el espacio interior y mejorar la tracción, sentando las bases para futuros desarrollos. Durante esta época, varios modelos alemanes también comenzaron a experimentar con la disposición transversal, buscando reducir el peso total del vehículo y simplificar la transmisión de potencia a las ruedas delanteras.
La revolución del Mini y las disposiciones mecánicas
El punto de inflexión en la historia del motor transversal llegó con el lanzamiento del Mini en 1959. Este vehículo, diseñado por Alec Issigonis, revolucionó la industria automotriz al integrar la caja de cambios directamente con el motor, creando lo que se conoce como la disposición de Issigonis. Esta integración permitió una compactación extrema del tren motriz, liberando espacio para los pasajeros y la carga, y estableciendo un estándar de eficiencia espacial que muchos competidores tardarían años en igualar.
Paralelamente, otra disposición importante fue desarrollada por Giacosa, quien propuso mantener la caja de cambios como una entidad más independiente del bloque del motor. Esta alternativa, conocida como la disposición de Giacosa, ofrecía diferentes ventajas en términos de mantenimiento y modularidad, aunque no alcanzó la misma popularidad inmediata que la solución integrada de Issigonis. Ambas configuraciones demostraron la versatilidad de la disposición transversal y su capacidad para adaptarse a distintas necesidades de diseño y producción.
| Año | Modelo clave | Contribución histórica |
|---|---|---|
| 1931 | DKW serie F1 | Primer automóvil de producción exitoso con motor transversal |
| 1947 | SAAB 92 | Consolidación posguerra de la disposición transversal |
| 1959 | Mini | Revolución con la disposición integrada de Issigonis |
La evolución desde el DKW serie F1 hasta el Mini de 1959 ilustra cómo la disposición transversal pasó de ser una curiosidad técnica a convertirse en un pilar fundamental del diseño automotriz moderno. Las contribuciones de ingenieros como Issigonis y Giacosa no solo optimizaron el uso del espacio, sino que también influyeron en la tracción delantera, la distribución del peso y la experiencia de conducción, dejando un legado que sigue vigente en la industria actual.
¿Cuáles son las diferencias entre las disposiciones Issigonis y Giacosa?
Las diferencias técnicas entre las disposiciones de motor transversal conocidas como sistema Issigonis y sistema Giacosa radican fundamentalmente en la integración mecánica de la caja de cambios y la distribución del espacio en el compartimento del motor. Estas dos arquitecturas, desarrolladas para optimizar la tracción delantera, ofrecen soluciones distintas a los desafíos de la longitud de los semiejes, el sistema de engrase y la ubicación de los componentes de refrigeración.
Integración de la caja de cambios y sistema de engrase
En la disposición asociada a Issigonis, la caja de cambios está integrada directamente en el bloque del motor, compartiendo a menudo el mismo cárter o baño de aceite. Esta integración permite una transmisión más compacta y reduce la longitud total del tren motriz. Por el contrario, la disposición de Giacosa utiliza una caja de cambios independiente, montada detrás del motor pero separada estructuralmente. Esta independencia requiere un sistema de engrase separado o una conexión específica entre los baños de aceite, lo que añade complejidad pero permite un mejor aislamiento de las vibraciones.
Longitud de semiejes y ubicación del radiador
La integración de Issigonis permite que los semiejes de las ruedas impulsoras sean más cortos y simétricos, lo que mejora la eficiencia de la transmisión y reduce el peso no suspendido. En el sistema Giacosa, la caja independiente puede requerir semiejes ligeramente más largos o una disposición asimétrica para acomodar la posición del motor. En cuanto a la refrigeración, la disposición de Issigonis suele ubicar el radiador más adelante, aprovechando el espacio liberado por la integración, mientras que la disposición de Giacosa puede requerir una ubicación más centralizada del radiador debido a la mayor longitud del conjunto motor-caja.
| Característica | Disposición Issigonis | Disposición Giacosa |
|---|---|---|
| Integración de caja | Integrada en el bloque | Independiente del bloque |
| Sistema de engrase | Compartido o integrado | Separado o conectado |
| Longitud de semiejes | Más cortos y simétricos | Potencialmente más largos |
| Ubicación del radiador | Avanzada, espacio optimizado | Centralizada o trasera |
Estas diferencias arquitectónicas influyen directamente en el diseño del vehículo, afectando la distribución de pesos, la eficiencia de la transmisión y la facilidad de mantenimiento. La elección entre una u otra disposición depende de los objetivos específicos de ingeniería y las restricciones de espacio en el vehículo.
Ventajas y desventajas mecánicas
La disposición transversal del motor de combustión interna introduce una serie de compromisos mecánicos fundamentales que definen la arquitectura de muchos vehículos modernos. Esta configuración, donde el cigüeñal se alinea perpendicularmente al eje longitudinal del chasis, ofrece ventajas significativas en la distribución del espacio interior y la eficiencia de la transmisión, pero también impone desafíos dinámicos y térmicos específicos que varían según la implementación técnica elegida.
Optimización del espacio y transmisión
Una de las principales ventajas de esta disposición es la reducción de la longitud total del tren motriz frontal. Al alinear el motor de lado a lado, se permite una mayor flexibilidad en el diseño de la cabina, facilitando el desarrollo de vehículos con mayor espacio interior para una misma longitud exterior. En las motocicletas, esta orientación permite una transmisión directa por cadena o banda, eliminando la necesidad de un engranaje de cambio de dirección a 90 grados, lo que simplifica el mecanismo y reduce las pérdidas por fricción.
En la disposición asociada a Issigonis, la integración de la caja de cambios directamente con el bloque del motor crea un módulo compacto. Esto resulta en semiejes de tracción más cortos y de igual longitud, lo que mejora la eficiencia de la transmisión y reduce el peso giratorio en comparación con las configuraciones longitudinales tradicionales. La simetría en los semiejes también facilita el diseño del diferencial y puede contribuir a una mejor respuesta dinámica en curvas cerradas.
Desafíos dinámicos y térmicos
Sin embargo, la configuración no está exenta de inconvenientes mecánicos significativos. En la disposición de Giacosa, donde la caja de cambios se mantiene como una unidad más independiente, el motor experimenta un efecto giroscópico más pronunciado durante las maniobras de giro. Este fenómeno puede influir en la estabilidad del vehículo, requiriendo ajustes en la suspensión y la dirección para contrarrestar el momento de inercia del bloque motor que gira sobre su eje transversal.
Además, los motores con configuración en V2, a menudo utilizados en esta disposición por su compactibilidad, pueden sufrir problemas de calentamiento debido a la proximidad de los cilindros y la compacidad del compartimento motor. La gestión térmica requiere diseños cuidadosos de la culata y del sistema de refrigeración para evitar puntos calientes que puedan afectar la durabilidad de los componentes. Estos factores deben ser equilibrados cuidadosamente durante la ingeniería del vehículo para maximizar las ventajas espaciales sin sacrificar el rendimiento mecánico.
Aplicaciones en motocicletas
En el ámbito de las dos ruedas, la disposición transversal del motor ofrece ventajas mecánicas específicas que difieren significativamente de su aplicación en automóviles. Esta configuración se emplea principalmente en motocicletas equipadas con motores de uno o dos cilindros en línea. La característica fundamental de esta disposición es que permite una transmisión directa de la potencia hacia la rueda impulsora mediante cadena o banda, eliminando la necesidad de un engranaje cónico de 90 grados para cambiar la dirección de la rotación, un componente habitual en las transmisiones por eje de los motores en línea tradicionales.
Ventajas en transmisiones por cadena
La alineación paralela entre el eje del cigüeñal y el eje de la rueda trasera simplifica considerablemente el tren de transmisión. Al no requerir un cambio de plano de rotación, se reduce la complejidad mecánica y las pérdidas por fricción asociadas a los engranajes de cambio de dirección. Esto resulta particularmente beneficioso en motocicletas de cilindrada media y baja, donde la eficiencia y la simplicidad del mantenimiento son factores de diseño prioritarios. La transmisión directa permite que la potencia llegue a la rueda con mayor eficiencia, aprovechando la alineación natural de los ejes.
Desafíos en configuraciones V2 y transmisión por eje
Aunque la disposición transversal es ventajosa para los motores en línea, su aplicación en configuraciones de dos cilindros en V (V2) presenta desafíos de ingeniería más complejos. La geometría del motor V2 transversal requiere una disposición cuidadosa de los cigüeñales y los ejes de salida para mantener la alineación necesaria para la transmisión directa o para integrar eficientemente una transmisión por eje. En las motocicletas que utilizan transmisión por eje, la disposición transversal puede requerir mecanismos adicionales para transferir la potencia desde el eje del motor al eje de la rueda, lo que puede aumentar el peso y la complejidad del sistema de transmisión en comparación con las configuraciones en línea.
La elección entre una disposición transversal o en línea en motocicletas depende de múltiples factores de diseño, incluyendo el tipo de transmisión, la configuración del motor y los objetivos de rendimiento y eficiencia. La disposición transversal sigue siendo una solución técnica válida y efectiva para ciertas aplicaciones específicas en el diseño de motocicletas, ofreciendo ventajas únicas en términos de simplicidad y eficiencia de transmisión.
Ejercicios resueltos
Ejercicio 1: Identificación de configuración motriz
Se solicita determinar si un vehículo con tracción delantera y motor delantero presenta una disposición transversal o longitudinal, basándose en la orientación del cigüeñal respecto al eje mayor del chasis. Para resolverlo, se aplica la definición técnica establecida: un motor transversal es aquel cuyo cigüeñal está montado perpendicular al eje mayor del vehículo y paralelo al eje de las ruedas impulsoras.
Análisis paso a paso:
- Paso 1: Identificar el eje mayor del vehículo. En un automóvil estándar, este eje corre longitudinalmente, de frente a trasera.
- Paso 2: Observar la orientación del cigüeñal. Si las ruedas delanteras son las impulsoras y el motor está delante, una disposición transversal implica que el cigüeñal está alineado con el eje de estas ruedas (eje transversal).
- Paso 3: Comparar con la definición. Dado que el cigüeñal es perpendicular al eje longitudinal (mayor) y paralelo al eje de las ruedas delanteras (impulsoras), la configuración cumple estrictamente con la definición de motor transversal.
Conclusión: La disposición es transversal. Esta configuración es característica de vehículos de tracción delantera donde el motor y la caja de cambios suelen integrarse para ahorrar espacio, como en las disposiciones históricas de Issigonis o Giacosa.
Ejercicio 2: Análisis de ventajas en motocicletas
Se pide analizar por qué un motor transversal en una motocicleta permite una transmisión directa por cadena o banda sin necesidad de un engrane a 90 grados, comparándolo con una disposición longitudinal hipotética.
- Paso 1: En una motocicleta, el eje de la rueda trasera (impulsora) está orientado transversalmente al eje mayor del vehículo.
- Paso 2: Si el motor es transversal, su cigüeñal es paralelo al eje de la rueda trasera.
- Paso 3: Esta paralelismo permite conectar el piñón del motor directamente con la rueda trasera mediante una cadena o banda. No se requiere un cambio de dirección del eje de rotación.
- Paso 4: En contraste, un motor longitudinal tendría el cigüeñal perpendicular al eje de la rueda trasera, requiriendo un engrane cónico o cadena a 90 grados para transmitir el movimiento.
Conclusión: La disposición transversal elimina la necesidad de un engrane a 90 grados, simplificando la transmisión y reduciendo las pérdidas por fricción en la cadena o banda. Esta es una ventaja mecánica clave mencionada en la definición técnica.
Ejercicio 3: Comparación de disposiciones de caja de cambios
Se solicita comparar las implicaciones espaciales de las dos disposiciones principales de motor transversal: la de Issigonis (caja integrada) y la de Giacosa (caja independiente).
- Paso 1: Identificar las dos configuraciones. La de Issigonis integra la caja de cambios dentro del bloque del motor, mientras que la de Giacosa mantiene la caja como una unidad independiente, aunque montada transversalmente.
- Paso 2: Analizar la ventaja de la integración (Issigonis). Al integrar la caja, se reduce la longitud total del conjunto motor-transmisión, permitiendo un mayor espacio interior o un chasis más corto. Esto fue clave en el éxito del primer automóvil de producción exitoso con esta disposición, el DKW serie F1 de 1931.
- Paso 3: Analizar la ventaja de la independencia (Giacosa). Una caja independiente puede facilitar el mantenimiento y permitir diferentes relaciones de transmisión sin modificar el bloque motor, aunque puede ocupar más espacio longitudinalmente que la versión integrada.
Conclusión: La elección entre Issigonis y Giacosa depende de la prioridad de diseño: compactación extrema (Issigonis) versus modularidad y mantenimiento (Giacosa). Ambas aprovechan la orientación transversal para optimizar el espacio en vehículos de tracción delantera.
Preguntas frecuentes
¿Qué es un motor transversal?
Es una configuración donde el eje del motor es perpendicular a la dirección de marcha del vehículo, a diferencia de la disposición longitudinal donde están alineados.
¿Cuál es la principal ventaja de un motor transversal?
Permite un mejor aprovechamiento del espacio interior del vehículo y facilita la implementación de la tracción delantera, reduciendo la complejidad del tren de transmisión.
¿Qué diferencia hay entre las disposiciones de Issigonis y Giacosa?
La disposición de Issigonis (como en el Mini) suele colocar el motor más hacia adelante y utiliza un eje de transmisión corto, mientras que la de Giacosa (como en el VW Type 3) puede variar en la ubicación del motor y la distribución de las ruedas motrices.
¿Se usan motores transversales en motocicletas?
Sí, especialmente en motocicletas de cilindrada media y alta, donde la disposición transversal ayuda a bajar el centro de gravedad y mejorar la estabilidad en curvas.
¿Qué desventajas tiene un motor transversal?
Puede presentar desafíos en la refrigeración y en el acceso para el mantenimiento, además de que la torsión del motor puede afectar ligeramente la dirección en comparación con la disposición longitudinal.
Resumen
El motor transversal es una configuración clave en el diseño de vehículos, caracterizada por la orientación perpendicular del eje del motor respecto a la dirección de marcha. Esta disposición ofrece ventajas significativas en términos de espacio interior y eficiencia de la tracción delantera, siendo ampliamente utilizada en automóviles y motocicletas.
La evolución histórica de esta tecnología, con contribuciones notables de diseñadores como Alec Issigonis y Karl Giacosa, ha permitido optimizar el rendimiento y la comodidad de los vehículos modernos, aunque presenta ciertas desventajas mecánicas que deben considerarse en el diseño.
