Onda acústica superficial es una onda mecánica que se propaga a lo largo de la superficie de un material elástico, caracterizada por una amplitud que decae exponencialmente con la profundidad. Estas ondas son fundamentales en la ingeniería de la superficie y la electrónica, ya que permiten la interacción entre señales eléctricas y mecánicas en dispositivos miniaturizados.
La importancia de las ondas acústicas superficiales radica en su capacidad para ser generadas y detectadas mediante transductores piezoeléctricos, lo que ha dado lugar al desarrollo de filtros, resonadores y sensores de alta precisión. Su estudio abarca desde la física fundamental de la propagación de ondas hasta aplicaciones prácticas en telecomunicaciones, procesamiento de señales y medición de magnitudes físicas como la temperatura, la presión y la viscosidad.
Definición y concepto
Estas ondas se caracterizan por una amplitud que decae exponencialmente a medida que aumenta la profundidad dentro del medio, lo que permite que la energía se confina principalmente a una capa superficial con un espesor aproximado de una longitud de onda. Este comportamiento bidimensional distingue a las ondas acústicas superficiales de las ondas de cuerpo, que penetran más profundamente en el material. El estudio de estas ondas es fundamental en la física del estado sólido y en la ingeniería electrónica, ya que permiten la interacción entre señales eléctricas y mecánicas en la superficie de los sustratos.
Clasificación según la polarización
Existen dos tipos principales de ondas acústicas superficiales, diferenciadas por la trayectoria de las partículas del material durante la propagación. Las ondas de Rayleigh presentan un movimiento elíptico retrógrado de las partículas en el plano vertical que contiene la dirección de propagación. Este tipo de onda combina componentes de compresión y cizalladura, lo que genera un desplazamiento tanto vertical como horizontal de la superficie.
Por otro lado, las ondas de Love se caracterizan por un movimiento de cizalladura horizontal pura. Las partículas se desplazan perpendicularmente a la dirección de propagación y paralelamente a la superficie, sin componente vertical significativa. Este comportamiento requiere la presencia de una capa superficial con propiedades elásticas distintas a las del sustrato principal, lo que permite un confinamiento más estricto de la energía en la capa superior.
Transducción y materiales
La conversión entre señales eléctricas y mecánicas en los dispositivos de ondas acústicas superficiales se logra mediante materiales piezoeléctricos. El cuarzo y el niobato de litio son ejemplos comunes de sustratos utilizados para esta transducción. Estos materiales permiten generar ondas mecánicas al aplicar un campo eléctrico, y viceversa, lo que facilita su integración en filtros electrónicos y sensores táctiles.
Historia y descubrimiento
El estudio de las ondas acústicas superficiales tiene sus raíces en la física clásica, con un hito fundamental establecido en 1885. En ese año, el físico británico Lord Rayleigh proporcionó la primera explicación teórica detallada de cómo las ondas mecánicas podían propagarse a lo largo de la superficie de un medio elástico infinito. Este descubrimiento sentó las bases para comprender que la energía de la onda no se distribuye uniformemente en todo el volumen del material, sino que se concentra cerca de la interfaz libre, decaiendo exponencialmente a medida que aumenta la profundidad. Tal comportamiento es característico de lo que hoy conocemos como ondas acústicas de superficie (SAW, por sus siglas en inglés).
Las ondas de Rayleigh
En honor a su descubridor, el tipo más común de estas ondas se denomina onda de Rayleigh. Estas ondas se caracterizan por un movimiento elíptico retrógrado de las partículas del material en el plano que contiene la dirección de propagación y la normal a la superficie. La explicación de Lord Rayleigh demostró que la velocidad de propagación de estas ondas es ligeramente menor que la velocidad de las ondas transversales (o de cizalladura) del mismo material, dependiendo de la relación de Poisson del medio. Esta relación es fundamental para predecir el comportamiento de la onda en diferentes sustratos.
La designación "onda de Rayleigh" se ha mantenido como el término estándar en la literatura científica para describir este modo de propagación superficial. Aunque existen otros tipos de ondas superficiales, como las ondas de Love, que implican un movimiento principalmente horizontal de las partículas, las ondas de Rayleigh son las más directamente derivadas del trabajo inicial de 1885. La comprensión de estas ondas fue crucial para el posterior desarrollo de la tecnología SAW, permitiendo a los ingenieros aprovechar las propiedades elásticas de materiales como el cuarzo y el niobato de litio para crear dispositivos electrónicos eficientes. El trabajo de Rayleigh transformó lo que inicialmente era una curiosidad física en una herramienta tecnológica esencial, utilizada hoy en filtros de teléfonos móviles y sensores táctiles, donde la precisión en la transducción de señales depende directamente de las propiedades de estas ondas superficiales.
¿Cómo funcionan los dispositivos SAW?
Los dispositivos de ondas acústicas superficiales (SAW) operan mediante la conversión de señales eléctricas en vibraciones mecánicas y viceversa, un proceso conocido como transducción. Este fenómeno se basa fundamentalmente en el efecto piezoeléctrico presente en ciertos materiales cristalinos. Cuando se aplica un campo eléctrico a estos materiales, experimentan una deformación física que genera una onda mecánica que viaja a lo largo de la superficie del sustrato. Inversamente, cuando la onda acústica pasa por el material, induce una carga eléctrica debido a la deformación mecánica.
Transductores interdigitales y materiales

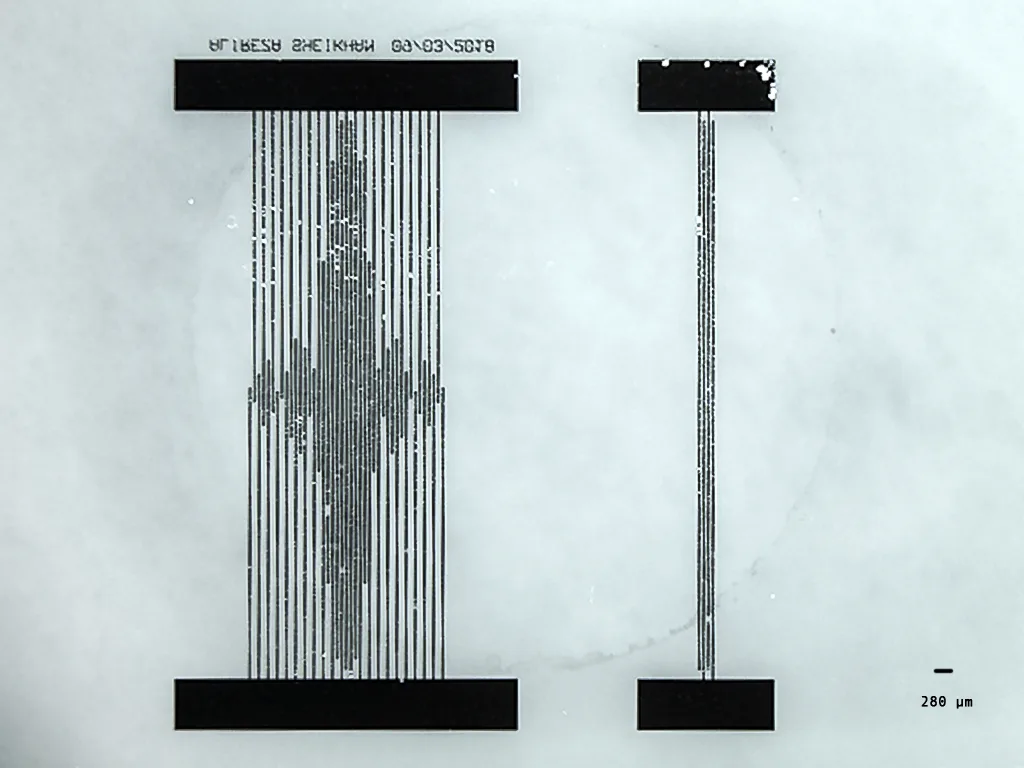

La estructura clave para esta transducción es el transductor interdigital (IDT). Consiste en un par de electrodos metálicos dispuestos en forma de dedos entrelazados sobre la superficie del cristal. Al aplicar una señal eléctrica alterna a estos electrodos, se crea un campo eléctrico no uniforme que genera fuerzas de cizalladura en el sustrato, lanzando la onda acústica hacia la superficie. La eficiencia de la onda depende en gran medida de las propiedades del material piezoeléctrico utilizado. Los materiales más comunes incluyen el cuarzo, el niobato de litio, el tantalato de litio, el silicato de lantano y el galio. Cada uno ofrece diferentes características en términos de velocidad de la onda, estabilidad térmica y coeficiente acoplamiento.
| Material Piezoeléctrico | Característica Principal |
|---|---|
| Cuarzo | Alta estabilidad térmica |
| Niobato de litio | Alto coeficiente de acoplamiento |
| Tantalato de litio | Buen equilibrio entre estabilidad y acoplamiento |
| Silicato de lantano | Alta velocidad de propagación |
| Galio | Propiedades específicas para frecuencias elevadas |
Proceso de fabricación
La fabricación de dispositivos SAW implica varios pasos de microfabricación de precisión. Primero, el sustrato cristalino se somete a un proceso de pulido para asegurar una superficie lisa que minimice la dispersión de la onda. A continuación, se realiza la metalización, donde se depositan capas delgadas de metal (como aluminio o oro) sobre el cristal. Mediante fotolitografía, se definen los patrones de los electrodos interdigitales con precisión micrométrica. Finalmente, se aplican capas de pasivación para proteger los electrodos y el cristal de factores ambientales como la humedad y la temperatura, lo que garantiza la estabilidad y la vida útil del dispositivo en aplicaciones como filtros en teléfonos móviles y sensores táctiles.
Aplicaciones en electrónica y comunicaciones
Los dispositivos basados en ondas acústicas superficiales (SAW) constituyen componentes fundamentales en la electrónica moderna y las telecomunicaciones. Su capacidad para convertir señales eléctricas en ondas mecánicas y viceversa permite implementar funciones de filtrado, retraso de tiempo y resonancia con un alto grado de integración. Estas aplicaciones se benefician directamente de las propiedades físicas de las ondas SAW, que se confinan cerca de la superficie del material piezoeléctrico, facilitando la miniaturización de los circuitos.
Filtrado y procesamiento de señales en telecomunicaciones
Una de las aplicaciones más extendidas de la tecnología SAW es el filtrado de frecuencias en los sistemas de comunicación inalámbrica. En los teléfonos móviles, los filtros SAW son esenciales para seleccionar las bandas de frecuencia específicas utilizadas por las redes celulares, eliminando el ruido y las interferencias de señales adyacentes. Esta tecnología ofrece ventajas significativas frente a las soluciones tradicionales en el rango de frecuencias inferiores a 1,5 y 2,5 GHz.
En comparación con los cristales de cuarzo, los dispositivos SAW permiten una mayor flexibilidad en el diseño de la respuesta en frecuencia y una mejor integración en circuitos impresos. Frente a los filtros LC (inductor-condensador), los filtros SAW presentan menores pérdidas de inserción y una mayor estabilidad térmica en rangos medios de frecuencia. Además, en comparación con las guías de ondas, los dispositivos SAW son considerablemente más ligeros y compactos, lo que los hace ideales para la electrónica de consumo donde el espacio es un recurso crítico.
Otros dispositivos y tecnologías complementarias
Además de los filtros, la tecnología SAW se emplea en la fabricación de osciladores de alta estabilidad, líneas de retraso para el procesamiento de señales en tiempo real, correlacionadores en radares y convertidores de corriente continua (CC-CC) en fuentes de alimentación. Estos dispositivos aprovechan la velocidad de propagación de la onda y la capacidad de los materiales piezoeléctricos, como el cuarzo o el niobato de litio, para almacenar y procesar información con alta precisión.
Para frecuencias superiores a 2,5 GHz, donde las pérdidas por dispersión de las ondas SAW pueden aumentar, se ha desarrollado la tecnología complementaria TFBAR (Resonador Acústico de Superficie con Capa Delgada) y FBAR (Resonador Acústico de Superficie con Capa Delgada). Estas tecnologías permiten mantener el rendimiento del filtrado en las bandas de frecuencia más altas, completando el espectro de aplicación de los dispositivos acústicos superficiales.
| Tecnología | Rango de Frecuencia Típico | Ventajas Principales | Limitaciones |
|---|---|---|---|
| SAW | Inferior a 1,5–2,5 GHz | Compacto, bajo costo, buena selectividad | Pérdidas por dispersión a altas frecuencias |
| Cuarzo | Hasta ~50 MHz | Alta estabilidad, bajo costo | Tamaño mayor, respuesta en frecuencia limitada |
| Filtros LC | Hasta ~1 GHz | Simplicidad de diseño | Mayor tamaño, menor estabilidad térmica |
| TFBAR/FBAR | Superior a 2,5 GHz | Alta eficiencia a altas frecuencias | Complejidad de fabricación, costo mayor |
Sensores de ondas acústicas superficiales
Las ondas acústicas superficiales han encontrado una aplicación crítica en el desarrollo de sensores de alta precisión, aprovechando la sensibilidad inherente de la onda a los cambios en la superficie del material portador. La detección se basa en la interacción entre la onda y el medio o el analito que cubre la superficie, lo que provoca variaciones medibles en la velocidad de fase y la amplitud de la señal. Este principio permite la construcción de dispositivos capaces de medir magnitudes físicas, químicas y biológicas con una resolución extraordinaria.
Principios de detección y ensamblaje de capas
El funcionamiento de estos sensores depende de cómo el ensamblaje de capas sobre la superficie del sustrato afecta a la propagación de la onda. La adición de una capa de masa, como una película delgada o un analito biológico, modifica la inercia efectiva de la superficie, lo que resulta en un cambio en la velocidad de la onda y una atenuación de su amplitud. Estas variaciones permiten detectar cambios mínimos en la masa superficial, así como propiedades mecánicas como la viscosidad y la elasticidad del recubrimiento. La sensibilidad puede optimizarse seleccionando materiales piezoeléctricos específicos, como el cuarzo o el niobato de litio, y diseñando la geometría de los transductores para maximizar la interacción con la magnitud a medir.
Tipos de sensores y aplicaciones
La versatilidad de las ondas acústicas superficiales ha dado lugar a una amplia gama de sensores especializados. En la detección química, los sensores utilizan capas sensibles que cambian de masa o propiedades dieléctricas al adsorber moléculas objetivo, permitiendo identificar gases y líquidos con alta selectividad. Los sensores biológicos emplean la inmovilización de biomoléculas, como anticuerpos o ADN, para detectar la unión específica de antígenos o secuencias genéticas, lo que es fundamental en el diagnóstico médico y la investigación biomolecular.
En el ámbito físico, estos dispositivos se utilizan para medir presión, temperatura, aceleración y par. Los sensores de presión detectan la deformación mecánica de la superficie bajo carga, mientras que los sensores térmicos aprovechan la dependencia de la velocidad de la onda con la temperatura del sustrato. Los sensores de aceleración y par miden las fuerzas inerciales y de torsión que afectan a la propagación de la onda, ofreciendo ventajas en tamaño y consumo de energía frente a tecnologías convencionales.
Impacto comercial y evolución reciente
El éxito comercial más notable de esta tecnología se observa en las pantallas táctiles, donde los sensores de ondas acústicas superficiales han permitido interfaces de usuario precisas y duraderas en dispositivos electrónicos. Además, la investigación de los últimos 20 años ha impulsado avances significativos en la miniaturización, la integración con sistemas microelectromecánicos y la mejora de la sensibilidad, abriendo nuevas posibilidades en campos como la microfluídica, la monitorización ambiental y la electrónica de consumo. La capacidad de detectar cambios sutiles en la superficie ha consolidado a las ondas acústicas superficiales como una herramienta esencial en la sensorización moderna.
Ejercicios resueltos
Ejercicio 1: Cálculo del decaimiento de amplitud
Se considera una onda acústica de superficie viajando sobre un material elástico. Según la definición física, la amplitud de la onda decae exponencialmente con la profundidad z del material, confinándose a una profundidad aproximada de una longitud de onda λ. Supongamos que la amplitud A(z) sigue la ley de decaimiento:
Donde A₀ es la amplitud en la superficie (z = 0) y k es el coeficiente de decaimiento. Si se establece que la amplitud se reduce al 37% de su valor inicial a una profundidad igual a una longitud de onda (z = λ), determine el valor de k en términos de λ.
Resolución:
1. Planteamos la condición dada: cuando z = λ, A(λ) = 0.37 ⋅ A₀.
2. Dividimos ambos lados por A₀:
3. Aplicamos el logaritmo natural a ambos lados:
ln ( 0.37 ) = − k λ4. Despejamos k:
Esto confirma que el confinamiento de la onda a una profundidad de aproximadamente una longitud de onda implica un coeficiente de decaimiento inversamente proporcional a λ.
Ejercicio 2: Análisis de velocidad de propagación
Las ondas acústicas superficiales (SAW) se utilizan en dispositivos electrónicos como filtros en teléfonos móviles. Estas ondas viajan a lo largo de la superficie de un material elástico, como el cuarzo o el niobato de litio. Comparemos conceptualmente la velocidad de propagación de una onda de Rayleigh (v_R) con la de una onda longitudinal volumétrica (v_L) en el mismo material.
Se sabe que la velocidad de la onda de Rayleigh depende de las constantes elásticas del material y generalmente es ligeramente menor que la velocidad de la onda transversal (v_T), la cual a su vez es menor que la velocidad longitudinal (v_L). La relación típica es:
Análisis:
Si en un cristal de cuarzo la velocidad de la onda longitudinal es v_L = 5900 m/s y la de la onda transversal es v_T = 3200 m/s, calculemos la velocidad estimada de la onda de Rayleigh.
1. Aplicamos la relación aproximada:
v R ≈ 0.92 ⋅ 3200 ⋅ m / s2. Realizamos el cálculo:
v R ≈ 2944 ⋅ m / sLa velocidad de la onda de Rayleigh es aproximadamente 2944 m/s. Este valor es consistente con el hecho de que las ondas superficiales viajan más lentamente que las ondas volumétricas, lo cual es crucial para el diseño de filtros en dispositivos SAW, ya que permite ajustar la frecuencia de resonancia mediante la geometría de los transductores.
Preguntas frecuentes
¿Qué es una onda acústica superficial?
Es una onda mecánica que viaja por la superficie de un sólido elástico, con una energía concentrada cerca de la interfaz y una amplitud que disminuye a medida que se adentra en el material.
¿Cómo se generan las ondas acústicas superficiales?
Se generan típicamente mediante el efecto piezoeléctrico inverso, donde una señal eléctrica aplicada a un transductor convierte la energía eléctrica en deformación mecánica en la superficie del material.
¿Cuáles son las aplicaciones principales de las ondas acústicas superficiales?
Se utilizan ampliamente en filtros de frecuencia en teléfonos móviles, resonadores en relojes de cuarzo, sensores de temperatura y presión, y en dispositivos de procesamiento de señales analógicas.
¿Qué diferencia hay entre las ondas de Rayleigh y las ondas de Love?
Las ondas de Rayleigh implican un movimiento elíptico de las partículas en la superficie, mientras que las ondas de Love presentan un movimiento horizontal transversal, a menudo en una capa superficial sobre un sustrato.
Resumen
Las ondas acústicas superficiales son fenómenos físicos esenciales en la electrónica moderna, permitiendo la conversión eficiente entre señales eléctricas y mecánicas. Su aplicación en dispositivos como filtros SAW y sensores ha revolucionado las telecomunicaciones y la medición precisa de variables ambientales. El entendimiento de su propagación y detección es clave para el avance de tecnologías miniaturizadas y de alta frecuencia.
