Óptica geométrica es la rama de la física que estudia la propagación de la luz y su interacción con los cuerpos materiales, modelando la luz como un conjunto de rayos rectilíneos que se desplazan en el espacio. Este modelo simplificado permite analizar fenómenos como la reflexión, la refracción y la formación de imágenes en sistemas ópticos mediante principios geométricos básicos, sin necesidad de considerar la naturaleza ondulatoria o cuántica de la luz en detalle.
La óptica geométrica es fundamental en el diseño y funcionamiento de instrumentos ópticos como lentes, espejos, prismas y sistemas de visión, siendo ampliamente utilizada en campos como la astronomía, la medicina, la fotografía y la tecnología de la información. Su aplicación práctica se basa en leyes fundamentales como la ley de reflexión y la ley de refracción (ley de Snell), que permiten predecir el comportamiento de los rayos de luz al atravesar diferentes medios o al incidir sobre superficies reflectantes.
Definición y concepto
La óptica geométrica constituye una rama fundamental de la física que se encarga de describir la propagación de la luz mediante el concepto de rayo luminoso. Este enfoque modela la luz no como una onda continua, sino como una sucesión de líneas rectas que viajan en el espacio, lo que permite simplificar significativamente el análisis del comportamiento de la radiación electromagnética al interactuar con diversos medios y superficies. Esta aproximación resulta particularmente útil cuando las dimensiones de los objetos ópticos son considerablemente mayores que la longitud de onda de la luz incidente, situación en la cual los efectos de la difracción pueden despreciarse sin perder precisión significativa en los resultados.
Base teórica y leyes de Snell
El fundamento de esta disciplina radica en las leyes fenomenológicas de reflexión y refracción, conocidas históricamente como las leyes de Snell. Estas leyes establecen las reglas que rigen el cambio de dirección de los rayos luminosos al encontrar la frontera entre dos medios con diferentes índices de refracción. A partir de estas premisas básicas, es posible aplicar principios de geometría euclidiana para derivar las fórmulas que gobiernan el comportamiento de los elementos ópticos más comunes, tales como espejos, dioptrios y lentes. Este procedimiento permite predecir con exactitud la formación de imágenes y el funcionamiento de los instrumentos ópticos cotidianos.
Relación con las ecuaciones de Maxwell
Desde una perspectiva más profunda, la óptica geométrica puede entenderse como una aproximación límite de la óptica ondulatoria, la cual a su vez deriva de las ecuaciones de Maxwell. La llamada aproximación eikonal surge cuando la longitud de onda tiende a cero en comparación con las escalas características del sistema óptico. En este régimen, la fase de la onda electromagnética varía rápidamente, y la superficie de fase constante define la trayectoria del rayo. Así, los rayos geométricos representan las normales a las superficies de onda, proporcionando un puente conceptual entre la descripción ondulatoria completa y la simplificación geométrica utilizada en el diseño óptico.
¿Cómo se propaga la luz en la óptica geométrica?
En el marco de la óptica geométrica, la propagación de la luz se describe fundamentalmente mediante el principio de propagación rectilínea. Este modelo postula que, al viajar a través de un medio homogéneo y transparente, la luz se desplaza en líneas rectas. Esta simplificación es válida cuando las dimensiones de los objetos que interactúan con la luz son significativamente mayores que la longitud de onda de la radiación electromagnética, lo que permite despreciar efectos ondulatorios complejos como la difracción.
El modelo de rayos luminosos
La unidad básica de análisis en esta rama de la física es el rayo luminoso. Un rayo se define como una línea imaginaria perpendicular a las frentes de onda que indica la dirección de propagación de la energía luminosa. Este enfoque trata la luz como un conjunto de chorros lineales o partículas que viajan desde una fuente hasta un punto de observación o interacción. Al adoptar esta perspectiva, se simplifica drásticamente el estudio de la formación de imágenes y el comportamiento de la luz en sistemas ópticos, ya que permite aplicar conceptos puramente geométricos para predecir la trayectoria de la luz.
Velocidad de la luz
La velocidad de propagación de la luz en el vacío es una constante fundamental en la física, con un valor aproximado de 3×108 m/s. Este valor establece la escala temporal de los fenómenos ópticos y es crucial para calcular tiempos de tránsito y distancias en diversos instrumentos ópticos. En medios materiales distintos al vacío, la velocidad de la luz disminuye, lo que da lugar al fenómeno de la refracción, descrito por las leyes de Snell.
Desprecio de la naturaleza ondulatoria
Aunque la luz tiene una naturaleza dual, con propiedades tanto de onda como de partícula, la óptica geométrica se centra exclusivamente en su comportamiento como rayos. Esto implica ignorar características ondulatorias como la interferencia y la difracción, que se vuelven significativas solo cuando la luz interactúa con obstáculos o aberturas de tamaño comparable a su longitud de onda. Al despreciar estas propiedades, se obtiene una descripción simplificada pero altamente efectiva para el diseño y análisis de espejos, lentes y otros instrumentos ópticos comunes. Este modelo permite derivar fórmulas precisas para la formación de imágenes y el cálculo de distancias focales, facilitando la comprensión de los principios que gobiernan los sistemas ópticos cotidianos.
Leyes de reflexión y refracción
La óptica geométrica se fundamenta en dos principios fenomenológicos esenciales que describen el comportamiento de los rayos luminosos al interactuar con las superficies de separación entre medios. Estas leyes permiten modelar la trayectoria de la luz sin considerar su naturaleza ondulatoria completa, siempre que las dimensiones del sistema sean significativamente mayores que la longitud de onda. La precisión de este modelo depende directamente de la aplicación correcta de las leyes de reflexión y refracción.
Ley de reflexión
Cuando un rayo luminoso incide sobre una superficie reflectante, su trayectoria cambia según reglas geométricas precisas. La ley de reflexión establece que el ángulo formado por el rayo incidente con la normal a la superficie es igual al ángulo formado por el rayo reflejado con dicha normal. Además, el rayo incidente, el rayo reflejado y la normal al punto de incidencia se encuentran en el mismo plano geométrico.
Esta relación angular es fundamental para el análisis de espejos planos y curvos, donde la construcción de imágenes se realiza mediante la intersección de rayos reflejados. La simetría angular garantiza que la dirección de la luz se predice con exactitud en sistemas ópticos simples.
Ley de refracción de Snell
Al pasar la luz de un medio a otro con diferente densidad óptica, su dirección cambia debido a la variación de su velocidad de propagación. Este fenómeno se rige por la ley de refracción, también conocida como ley de Snell. La ley establece que el producto del índice de refracción del medio incidente por el seno del ángulo de incidencia es igual al producto del índice de refracción del medio refractado por el seno del ángulo de refracción.
El índice de refracción, denotado como n, es una magnitud adimensional que relaciona la velocidad de la luz en el vacío (c) con la velocidad de la luz en el medio (v), expresado como n = c/v. Un mayor índice de refracción indica que la luz viaja más lentamente en ese medio, lo que provoca una mayor desviación del rayo al entrar o salir del material.
| Concepto | Fórmula |
|---|---|
| Ley de reflexión | θ_τ = θ_i |
| Ley de refracción (Snell) | n_i sin(α_i) = n_r sin(α_r) |
| Índice de refracción | n = c/v |
Estas relaciones matemáticas constituyen la base para el diseño de instrumentos ópticos como lentes, prismas y sistemas de dioptrías. La aplicación consistente de estas fórmulas permite predecir la formación de imágenes y la trayectoria de los rayos en sistemas complejos, manteniendo la coherencia del modelo geométrico.
¿Qué tipos de lentes existen y cómo forman imágenes?
Las lentes son elementos ópticos fundamentales en la óptica geométrica, diseñados para modificar la trayectoria de los rayos luminosos mediante la refracción. Estas se clasifican principalmente en dos categorías según su forma y su efecto sobre la luz: las lentes convexas, también conocidas como convergentes, y las lentes cóncavas, denominadas divergentes. La comprensión de cómo estas lentes forman imágenes es esencial para el diseño de instrumentos ópticos como cámaras, microscopios y telescopios.
Lentes convexas y cóncavas
Las lentes convexas son más gruesas en el centro que en los bordes. Cuando los rayos de luz paralelos inciden sobre una lente convexa, estos se desvían hacia un punto común llamado foco principal. Esta capacidad de convergencia permite a las lentes convexas formar imágenes reales, las cuales pueden ser proyectadas sobre una pantalla. Estas imágenes reales suelen estar invertidas con respecto al objeto original. Por otro lado, si el objeto se encuentra muy cerca de la lente, dentro de la distancia focal, la lente convexa puede formar una imagen virtual, derecha y aumentada, como ocurre en una lupa simple.
Hacen que los rayos de luz paralelos se dispersen, como si provinieran de un punto virtual detrás de la lente. Las imágenes formadas por lentes cóncavas son siempre virtuales, derechas y más pequeñas que el objeto original. Esta propiedad las hace útiles para corregir la miopía, donde la imagen se forma demasiado adelante en el ojo, necesitando ser "empujada" hacia atrás.
Formación de imágenes y aumento

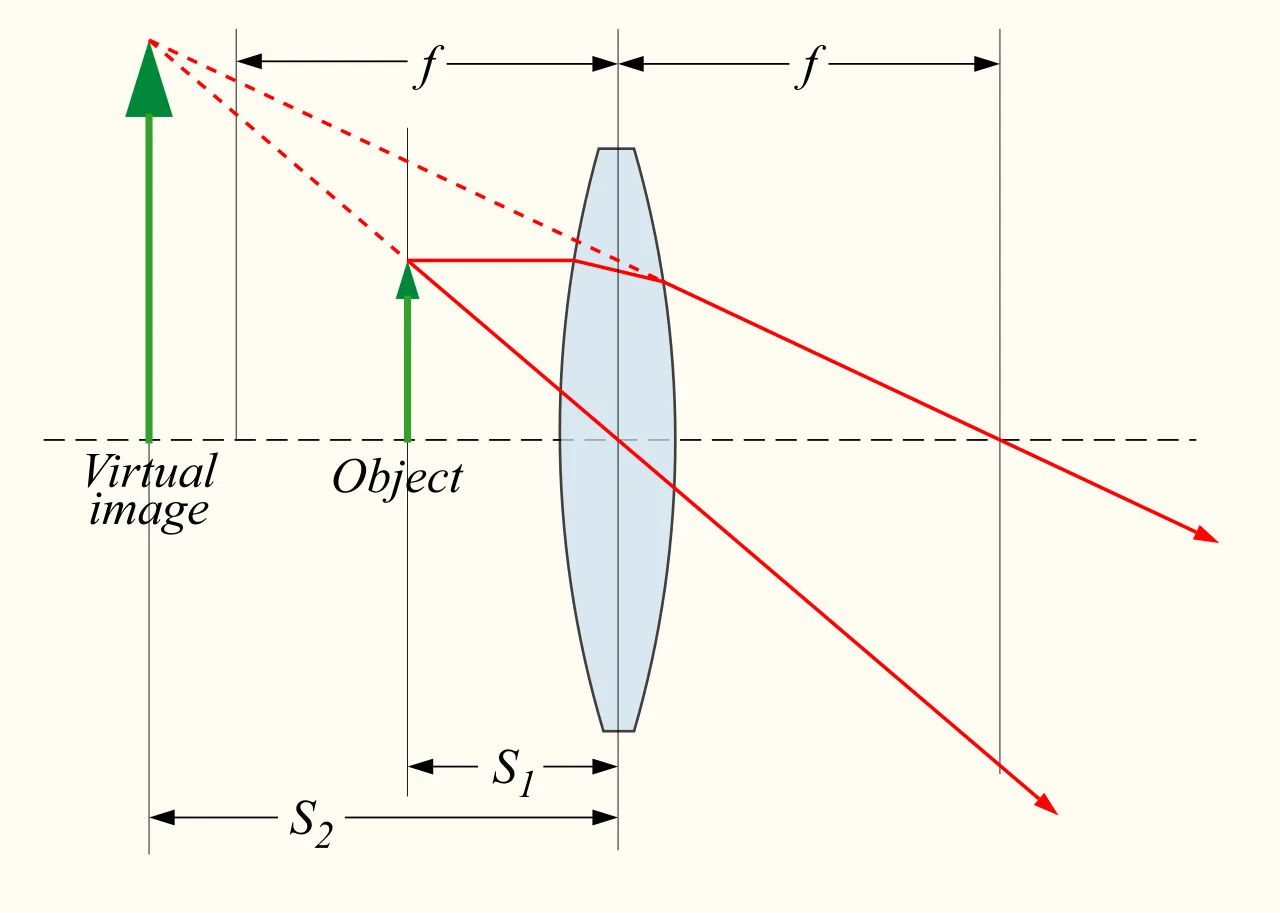

La naturaleza de la imagen formada depende de la posición del objeto en relación con la distancia focal de la lente. Para lentes convergentes, existen tres casos principales: objeto más allá de dos veces la distancia focal (imagen real, invertida y reducida), objeto entre el foco y dos veces la distancia focal (imagen real, invertida y aumentada), y objeto dentro de la distancia focal (imagen virtual, derecha y aumentada). El aumento angular es una medida de cuánto más grande aparece un objeto cuando se mira a través de un instrumento óptico en comparación con la visión a simple vista. La potencia de aumento cuantifica esta relación, siendo crucial en instrumentos como el microscopio compuesto, donde se combinan dos lentes convergentes para lograr un aumento significativo.
Número f y luminosidad
La luminosidad de una lente está determinada por su relación focal, comúnmente conocida como número f. Esta relación se define como el cociente entre la distancia focal (f) y el diámetro de la abertura (D) de la lente. Matemáticamente, se expresa como:
f / DUn número f menor indica una lente más luminosa, ya que permite que una mayor cantidad de luz llegue al punto focal. Esto es particularmente importante en fotografía y astronomía, donde la captación de luz es crítica. Para ilustrar este concepto, consideremos dos lentes con el mismo diámetro de 3 cm, pero con distancias focales diferentes. Una lente con una distancia focal de 20 cm tendrá un número f de 20/3 ≈ 6.67. La segunda lente, con un número f menor, será aproximadamente cuatro veces más luminosa que la primera. Esto se debe a que la luminosidad es inversamente proporcional al cuadrado del número f. Por lo tanto, al reducir la distancia focal a la mitad, manteniendo el diámetro constante, la luminosidad se cuadruplica, permitiendo una exposición más rápida o una mayor claridad en condiciones de poca luz.
Espejos y prismas ópticos
La óptica geométrica permite analizar el comportamiento de la luz al interactuar con superficies reflectantes y refringentes mediante la construcción de rayos luminosos. Este enfoque es fundamental para comprender el funcionamiento de instrumentos ópticos básicos como espejos y prismas, aplicando las leyes de reflexión y refracción de Snell.
Clasificación de espejos
Los espejos son superficies pulidas que reflejan la luz. Según la curvatura de su superficie reflectante, se clasifican en tres tipos principales. Los espejos planos poseen una superficie plana y forman imágenes virtuales, del mismo tamaño que el objeto y simétricas respecto al espejo.
Los espejos cóncavos presentan una superficie curva hacia el interior. Según la descripción proporcionada en la base de datos, estos se clasifican como divergentes. En estos sistemas, los rayos paralelos al eje óptico se reflejan de manera que parecen provenir de un punto focal detrás del espejo, aunque físicamente la convergencia depende de la posición del objeto respecto al foco.
Los espejos convexos tienen una superficie curva hacia el exterior. Según el texto de referencia, estos se consideran convergentes. Estos espejos forman imágenes virtuales, reducidas y derechas, ampliando el campo visual, lo que los hace útiles en aplicaciones como espejos retrovisores.
Prismas ópticos
Los prismas son cuerpos transparentes limitados por caras planas que modifican la trayectoria de la luz mediante reflexión y refracción. Se clasifican según su función óptica principal.
Los prismas reflectivos utilizan la reflexión interna total para desviar el haz de luz sin necesidad de una superficie plateada. Son comunes en binoculares y cámaras réflex, donde la luz se dobla para ajustar la orientación de la imagen.
Los prismas dispersivos aprovechan la dependencia del índice de refracción con la longitud de onda. Al pasar la luz blanca a través del prisma, se descompone en sus colores componentes, formando el espectro visible o arcoíris. Esto ocurre porque la velocidad de la luz azul es menor que la de la luz roja dentro del medio, haciendo que el azul se desvíe más que el rojo.
Los prismas polarizantes separan la luz en dos haces con planos de vibración perpendiculares. Utilizan la birrefringencia de cristales como la calcita para filtrar la luz, permitiendo que solo pase una componente específica del campo eléctrico, útil en filtros de sol y pantallas de cristal líquido.
Aberraciones y limitaciones del modelo
El modelo de la óptica geométrica, aunque es una herramienta poderosa para el diseño de instrumentos ópticos, presenta limitaciones inherentes derivadas de su naturaleza aproximada. Estas desviaciones entre la trayectoria ideal de los rayos y el comportamiento real de la luz se conocen colectivamente como aberraciones. La comprensión de estas imperfecciones es fundamental para evaluar la calidad de imagen en sistemas como lentes, espejos y dioptrios, donde la simple aplicación de las leyes de Snell no siempre garantiza una convergencia perfecta de los rayos en un único punto.
Aberraciones del sistema óptico
Las aberraciones surgen porque las fórmulas derivadas de la geometría de los rayos luminosos suelen asumir condiciones ideales que no siempre se cumplen en la práctica. Por ejemplo, la ley de la reflexión y la refracción de Snell gobiernan el comportamiento de cada rayo individual, pero cuando múltiples rayos inciden sobre una superficie curva, pueden no converger exactamente en el mismo foco. Esto da lugar a fenómenos como la aberración esférica o la aberración cromática, que distorsionan la imagen formada. El modelo geométrico permite predecir estas desviaciones mediante el trazado de rayos, identificando cómo la forma de la lente o el espejo afecta la trayectoria de la luz. Sin embargo, este enfoque no explica el origen físico profundo de estas distorsiones, sino que las describe fenomenológicamente a través de la geometría.
Límites frente a la naturaleza ondulatoria
La principal limitación de la óptica geométrica radica en su validez condicional: solo es precisa cuando las dimensiones de los objetos y las aberturas por las que pasa la luz son mucho mayores que la longitud de onda de la luz misma. Cuando esta condición se relaja, la naturaleza ondulatoria de la radiación electromagnética deja de ser despreciable, y fenómenos como la difracción comienzan a dominar el comportamiento de la luz. La difracción implica que la luz se dispersa al pasar por una abertura o borde, algo que el concepto de "rayo" rectilíneo no puede capturar con exactitud. En estos casos, la aproximación geométrica falla al predecir la intensidad y la distribución espacial de la luz, requiriendo un tratamiento más riguroso basado en la teoría ondulatoria. Por lo tanto, la óptica geométrica debe considerarse como un límite de la óptica física, útil para escalas macroscópicas pero insuficiente para describir la propagación de la luz en escalas cercanas a su longitud de onda.
Ejercicios resueltos
Ejercicio 1: Aplicación de la ley de refracción de Snell
Se solicita determinar el ángulo de refracción cuando un haz de luz pasa del aire a un medio con índice de refracción n = 2. El ángulo de incidencia es de 30° y el índice del aire se aproxima a 1. Según la ley de Snell, el producto del índice de refracción por el seno del ángulo se mantiene constante en la interfaz.
La ecuación fundamental es:
n = sen θ i sen θ rDespejando el ángulo de refracción θr:
sen θ r = sen 30 ° 2 = 0.5 2 = 0.25El ángulo de refracción resulta ser θr ≈ 14.5°. Este cálculo demuestra cómo la geometría de los rayos permite predecir la trayectoria de la luz al cambiar de medio, despreciando efectos de difracción válidos cuando los objetos son mayores que la longitud de onda.
Ejercicio 2: Relación entre distancia focal y luminosidad
Se comparan dos lentes con el mismo diámetro pero diferentes distancias focales: f1 = 20 cm y f2 = 10 cm. La luminosidad relativa depende de la relación entre el diámetro y la distancia focal. Al reducir la distancia focal a la mitad, manteniendo el diámetro constante, la luminosidad aumenta.
Si la distancia focal pasa de 20 cm a 10 cm, el factor de cambio es 2. Dado que la luminosidad es proporcional al cuadrado de la relación diámetro/distancia focal, el aumento de luminosidad es de 2² = 4 veces. Este resultado ilustra las leyes que gobiernan los instrumentos ópticos basados en las propiedades de las lentes y dioptrios.
Preguntas frecuentes
¿Qué es la óptica geométrica y en qué se diferencia de la óptica ondulatoria?
La óptica geométrica es el modelo que describe la luz como rayos rectilíneos que viajan en línea recta, útil para analizar reflexión, refracción y formación de imágenes. Se diferencia de la óptica ondulatoria, que considera la luz como una onda electromagnética, lo cual es necesario para explicar fenómenos como la difracción, la interferencia y la polarización. La óptica geométrica es una aproximación válida cuando las dimensiones de los objetos ópticos son mucho mayores que la longitud de onda de la luz.
¿Cuáles son las leyes fundamentales de la óptica geométrica?
Las leyes fundamentales de la óptica geométrica incluyen: 1) La ley de reflexión, que establece que el ángulo de incidencia es igual al ángulo de reflexión y que ambos rayos y la normal a la superficie están en el mismo plano. 2) La ley de refracción (ley de Snell), que relaciona los ángulos de incidencia y refracción con los índices de refracción de los dos medios. 3) El principio de propagación rectilínea, que indica que la luz viaja en línea recta en un medio homogéneo. 4) El principio de independencia de los rayos luminosos, que establece que los rayos de luz se cruzan sin interferirse mutuamente.
¿Qué tipos de lentes existen y cómo forman imágenes?
Existen dos tipos principales de lentes: las lentes convergentes (convexas), que hacen que los rayos de luz paralelos se junten en un punto llamado foco, y las lentes divergentes (cóncavas), que hacen que los rayos de luz paralelos se alejen como si provinieran de un foco virtual. Las imágenes formadas por lentes pueden ser reales (proyectables en una pantalla) o virtuales (visibles solo al mirar a través de la lente), dependiendo de la posición del objeto respecto a la lente y a su distancia focal. La ecuación de las lentes delgadas permite calcular la posición y el tamaño de la imagen.
¿Qué son las aberraciones ópticas y por qué ocurren?
Las aberraciones ópticas son desviaciones entre la imagen ideal predicha por la óptica geométrica y la imagen real formada por un sistema óptico. Ocurren porque el modelo geométrico es una aproximación y no considera todos los detalles de la propagación de la luz. Las principales aberraciones incluyen la aberración esférica (los rayos que pasan por los bordes de una lente no se enfocan en el mismo punto que los centrales), la aberración cromática (diferentes longitudes de onda se enfocan en puntos distintos debido a la dispersión), y la aberración de coma (las imágenes de puntos fuera del eje se ven como cometas). Estas limitaciones se corrigen mediante el diseño de sistemas ópticos compuestos y el uso de materiales especiales.
¿Cómo funcionan los espejos cóncavos y convexos?
Los espejos cóncavos son superficies reflectantes curvadas hacia adentro que pueden formar imágenes reales o virtuales dependiendo de la posición del objeto. Cuando el objeto está más allá del foco, se forma una imagen real e invertida; cuando está entre el foco y el espejo, se forma una imagen virtual, derecha y ampliada. Los espejos convexos, curvados hacia afuera, siempre forman imágenes virtuales, derechas y reducidas, lo que los hace útiles en espejos retrovisores y en la iluminación para ampliar el campo de visión. Ambos tipos de espejos siguen la misma ley de reflexión que los espejos planos, pero la curvatura de la superficie modifica la dirección de los rayos reflejados.
Resumen
La óptica geométrica es una herramienta fundamental para comprender y predecir el comportamiento de la luz en sistemas ópticos simples y complejos. Al modelar la luz como rayos rectilíneos, permite analizar fenómenos como la reflexión, la refracción y la formación de imágenes mediante leyes fundamentales y principios geométricos. Este modelo es ampliamente utilizado en el diseño de instrumentos ópticos como lentes, espejos y prismas, y es esencial en campos que van desde la astronomía hasta la medicina y la tecnología moderna.
Aunque la óptica geométrica es una aproximación que no considera la naturaleza ondulatoria de la luz, su simplicidad y precisión en muchas situaciones prácticas la convierten en una herramienta indispensable. Las limitaciones del modelo, conocidas como aberraciones ópticas, pueden ser corregidas mediante el diseño cuidadoso de sistemas ópticos compuestos. El estudio de la óptica geométrica proporciona las bases para comprender fenómenos más complejos en la óptica ondulatoria y cuántica.
