Particionado del espacio: definición, estructuras y aplicaciones

Definición y concepto

El particionado del espacio constituye un concepto fundamental en matemáticas, definido como el proceso riguroso de dividir un espacio euclídeo en dos o más conjuntos disjuntos. Esta operación garantiza que el espacio original se descomponga en regiones no superpuestas, estableciendo una estructura topológica donde la relación entre los puntos y las regiones es de pertenencia exclusiva. En términos precisos, cualquier punto ubicado dentro del espacio particionado se encuentra en una, y únicamente una, de las regiones resultantes. Esta propiedad de disyunción es crítica para asegurar la coherencia geométrica y la integridad de los datos espaciales.

Relación con la partición matemática

El concepto de particionado del espacio está intrínsecamente ligado a la noción general de partición en matemáticas. Una partición de un conjunto es una colección de subconjuntos no vacíos y disjuntos cuya unión es igual al conjunto original. En el contexto del espacio euclídeo, esto implica que las regiones generadas por el particionado deben cubrir completamente el dominio espacial sin dejar huecos ni solapamientos. La definición establece que no existen puntos que pertenezcan simultáneamente a dos regiones distintas, lo que elimina la ambigüedad en la localización espacial.

Esta estructura de conjuntos disjuntos permite representar la continuidad del espacio a través de unidades discretas. La condición de que cada punto pertenezca a una sola región es esencial para aplicaciones que requieren una clasificación inequívoca de la ubicación. Al dividir el espacio en regiones no superpuestas, se crea una base sólida para el análisis geométrico, donde las propiedades de cada región pueden ser evaluadas de manera independiente, facilitando el procesamiento de información espacial compleja.

¿Cómo funcionan los sistemas jerárquicos de particionado?

Los sistemas de particionado del espacio operan mediante un enfoque recursivo que organiza la división de un espacio euclídeo en una estructura jerárquica. Este proceso no es lineal ni estático; en cambio, implica la aplicación repetida de criterios de división para crear regiones cada vez más específicas. La naturaleza fundamental de estos sistemas radica en su capacidad para descomponer un conjunto complejo en subconjuntos manejables, manteniendo la propiedad de disyunción entre las regiones resultantes. Cada división se realiza utilizando planos o hiperplanos que actúan como fronteras definitorias.

Proceso recursivo de división

El mecanismo central de estos sistemas es la recursión. Inicialmente, el espacio completo se considera como la región raíz. Un plano o hiperplano se selecciona para dividir esta región en dos o más subregiones hijas. La clave del sistema es que el mismo criterio de particionado se aplica a cada una de estas regiones hijas. Esto significa que una región hija puede ser dividida nuevamente por otro plano, generando nuevas subregiones. Este proceso continúa hasta que se alcanza un nivel de detalle deseado o hasta que cada región contiene una cantidad específica de elementos del espacio.

La selección de los planos de división puede variar dependiendo del tipo de sistema. En algunos casos, los planos son fijos y ortogonales, mientras que en otros pueden ser adaptativos, ajustándose a la distribución de los puntos o objetos dentro del espacio. Sin embargo, independientemente del método de selección, el principio recursivo permanece constante: cada región se trata como un espacio independiente que puede ser subdividido aún más. Esta propiedad permite una flexibilidad considerable en la representación de espacios complejos.

Estructura de árbol de particionado

La organización jerárquica de las divisiones se representa naturalmente mediante una estructura de árbol, conocida como árbol de particionado. En esta estructura, cada nodo representa una región del espacio. El nodo raíz corresponde al espacio completo inicial. Los nodos hijos de un nodo dado representan las regiones resultantes de la división de la región padre. Las hojas del árbol son las regiones finales que ya no se subdividen o que contienen los elementos básicos del espacio.

Esta estructura de árbol facilita la navegación y la búsqueda dentro del espacio particionado. Para localizar un punto o un objeto, se comienza en la raíz y se desciende por el árbol, seleccionando la rama correspondiente a la región que contiene el elemento. La profundidad del árbol determina el nivel de detalle de la partición. Un árbol más profundo implica regiones más pequeñas y una mayor precisión en la localización, pero también puede requerir más operaciones de comparación durante la búsqueda.

Los sistemas comunes que utilizan esta estructura incluyen los árboles BSP (Binary Space Partitioning), los árboles cuaternarios, los árboles octales y los árboles kd. Cada uno de estos sistemas tiene características específicas en cuanto al número de regiones hijas generadas por cada división y la orientación de los planos de particionado. Por ejemplo, los árboles BSP dividen el espacio en dos regiones por cada nodo, mientras que los árboles octales lo hacen en ocho regiones. A pesar de estas diferencias, todos comparten la misma lógica subyacente de división recursiva y organización en árbol.

La eficiencia de estos sistemas depende en gran medida de la calidad de la partición. Una buena partición minimiza el número de regiones que un objeto o punto debe atravesar durante una operación de búsqueda o detección. Esto es crucial en aplicaciones como los gráficos por computadora, donde la velocidad de procesamiento es esencial. La detección de colisiones y el Ray Tracing se benefician directamente de una estructura de árbol bien equilibrada, ya que permite descartar regiones enteras que no interactúan con el objeto o rayo en estudio.

Mecanismos de división: planos e hiperplanos

La implementación técnica del particionado del espacio se fundamenta en el uso de superficies geométricas que actúan como límites divisorios. En el contexto de los espacios euclídeos, estas superficies son planos en dimensiones dos y tres, y se generalizan como hiperplanos en espacios de dimensión superior. Un plano en un espacio tridimensional, o un hiperplano en un espacio de n-dimensiones, es una subvariedad lineal de dimensión n-1 que divide el espacio original en dos semiespacios abiertos y disjuntos. Esta propiedad topológica es la base sobre la cual se construyen las regiones no superpuestas mencionadas en la definición matemática del concepto.

Asignación de puntos y regiones

Cuando se aplica un plano divisor, cada punto del espacio euclídeo es clasificado en función de su posición relativa a dicha superficie. Los puntos que no pertenecen al plano se encuentran en uno de los dos semiespacios definidos por él. Sin embargo, existe un caso límite importante: los puntos que caen exactamente sobre el plano divisorio. Dado que la definición de partición exige que cada punto pertenezca a una y solo una región, es necesario establecer una regla de asignación para estos puntos fronterizos.

En la práctica computacional y en muchas definiciones teóricas, la asignación de los puntos que residen en el hiperplano puede ser arbitraria, siempre que se mantenga la consistencia dentro del sistema de particionado. Un punto en el plano puede asignarse al semiespacio "positivo" o al "negativo", o incluso considerarse como parte de una región frontera específica, dependiendo de la implementación del algoritmo. Lo crucial es que esta decisión sea determinista para garantizar que la propiedad de disyunción se mantenga: ningún punto queda sin asignar y ningún punto pertenece a dos regiones simultáneas.

Recursividad y árboles BSP

La potencia del particionado del espacio radica en la aplicación recursiva de este mecanismo de división. Un solo plano divide el espacio en dos regiones, pero si cada una de esas regiones se vuelve a dividir con un nuevo plano, se generan cuatro subregiones. Este proceso puede repetirse indefinidamente, creando una jerarquía de regiones cada vez más pequeñas y específicas.

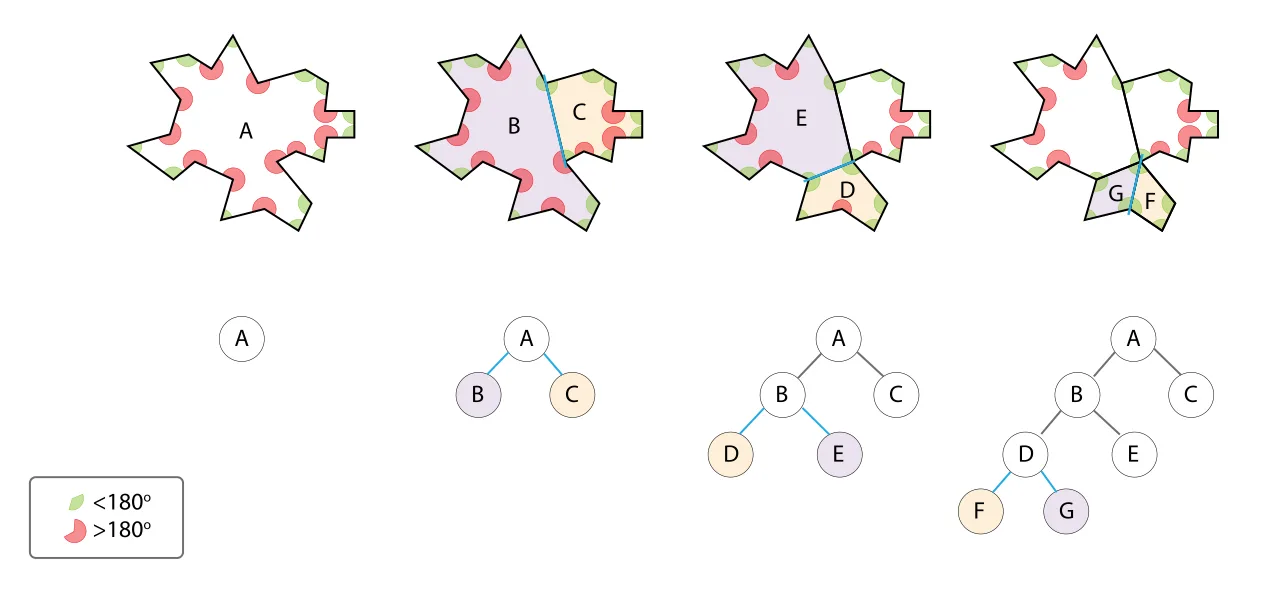

Esta estructura jerárquica se representa naturalmente mediante un árbol binario, conocido específicamente como Árbol BSP (Binary Space Partitioning). En un árbol BSP, cada nodo representa un plano divisorio. El plano asocia al nodo divide el espacio asignado a ese nodo en dos hijos: el hijo izquierdo representa la región del semiespacio negativo y el hijo derecho representa la región del semiespacio positivo. Las hojas del árbol corresponden a las regiones finales, que pueden ser convexas y no superpuestas.

Esta representación en árbol es fundamental para la eficiencia en gráficos por computadora. Al organizar el espacio mediante una secuencia de divisiones por planos, se permite que algoritmos como el Ray Tracing y la detección de colisiones recorran la estructura jerárquica para localizar rápidamente las regiones relevantes, reduciendo la complejidad computacional al descartar enteros subconjuntos del espacio que no interactúan con el elemento de interés, como un rayo de luz o un objeto en movimiento.

Tipos de árboles de particionado

Los sistemas de particionado del espacio se organizan frecuentemente en estructuras jerárquicas conocidas como árboles de particionado. Estas estructuras permiten dividir el espacio euclídeo en regiones no superpuestas mediante el uso de planos o hiperplanos, facilitando operaciones eficientes en gráficos por computadora como la detección de colisiones y el Ray Tracing. A continuación, se describen los tipos más comunes de estos árboles.

Árboles BSP

Los Árboles BSP (Binary Space Partitioning) son una estructura de datos que divide recursivamente un espacio euclídeo en dos conjuntos convexos disjuntos. Esta división se realiza mediante un hiperplano, lo que permite una organización jerárquica eficiente del espacio.

Árboles cuaternarios

Los Árboles cuaternarios dividen un espacio bidimensional en cuatro subregiones iguales en cada nivel de la jerarquía. Esta estructura es particularmente útil para la organización de puntos en planos.

Árboles octales

Los Árboles octales extienden el concepto de los árboles cuaternarios a tres dimensiones, dividiendo el espacio en ocho subregiones iguales en cada nivel. Esta división facilita la gestión de objetos tridimensionales en gráficos por computadora.

Árboles kd

Los Árboles kd (k-dimensional) son una estructura de datos que organiza puntos en un espacio k-dimensional. En cada nivel del árbol, el espacio se divide mediante un hiperplano perpendicular a una de las dimensiones, alternando entre las dimensiones en niveles consecutivos.

Aplicaciones en gráficos por computadora

El particionado del espacio constituye una herramienta fundamental en el campo de los gráficos por computadora, donde la eficiencia en la organización de objetos dentro de una escena virtual es crítica para el rendimiento del sistema. Al dividir el espacio euclídeo en regiones no superpuestas, estos sistemas permiten estructurar la complejidad geométrica de manera jerárquica, facilitando el acceso rápido a los elementos que componen la escena. Esta organización en árboles de particionado es esencial para reducir la cantidad de cálculos necesarios durante el renderizado y la simulación física, transformando problemas de complejidad lineal o cuadrática en procesos más manejables.

Detección de colisiones

Una de las aplicaciones más relevantes del particionado del espacio es la detección de colisiones entre objetos cercanos. En una escena virtual con numerosos elementos, verificar la intersección entre todos los pares de objetos puede resultar computacionalmente costoso. Los sistemas jerárquicos, como los árboles BSP, cuaternarios, octales y kd, permiten organizar los objetos de tal manera que solo sea necesario comparar aquellos que comparten regiones adyacentes o superpuestas. Esto reduce significativamente el número de comparaciones necesarias, mejorando la eficiencia en tiempo real en videojuegos y simulaciones 3D.

Ray Tracing

El particionado del espacio también juega un papel crucial en la determinación de trayectorias de rayos, conocida como Ray Tracing. Esta técnica, ampliamente utilizada para generar imágenes realistas, implica lanzar rayos desde el punto de vista del observador hacia la escena para determinar qué objetos intersectan cada rayo. Al utilizar sistemas de particionado, es posible acelerar el proceso de intersección al dividir el espacio en regiones más pequeñas, permitiendo que los rayos atraviesen solo las regiones relevantes. Esto reduce el número de cálculos necesarios para determinar la intersección entre un rayo y los objetos de la escena, mejorando la velocidad y la calidad del renderizado.

Ejercicios resueltos

Ejercicio 1: Verificación de conjuntos disjuntos en un espacio unidimensional

Se propone dividir la recta real ℝ en dos regiones utilizando un plano de partición (punto) ubicado en x=0. Definimos la región A={x|x<0} y la región B={x|x≥0}. Para cumplir con la definición de particionado del espacio, los conjuntos deben ser disjuntos y su unión debe cubrir todo el espacio.

Primero, verificamos la disyunción. No existe ningún punto que pertenezca simultáneamente a ambas regiones. Segundo, verificamos la cobertura. La unión A∪B={x|x∈ℝ}. Cualquier punto en el espacio se encuentra en una, y sólo una, de las regiones, satisfaciendo así el principio de partición.

Ejercicio 2: Particionado recursivo con hiperplanos

Considere un espacio euclídeo bidimensional ℝd2. Se aplica un sistema jerárquico de particionado utilizando dos hiperplanos (líneas). El primer plano P1:x=1 divide el espacio en dos regiones disjuntas: izquierda (x<1) y derecha (x≥1P2:y=2 exclusivamente sobre la región derecha.

Este proceso genera tres regiones finales no superpuestas: R1={x<1}, R2={x≥1∧y<2} y R3={x≥1∧y≥2}. Esta estructura jerárquica es fundamental en gráficos por computadora para optimizar operaciones como la detección de colisiones, ya que permite organizar el espacio en árboles de particionado donde cada nodo representa una división por un plano.

Ejercicio 3: Aplicación en detección de regiones

En un sistema de particionado del espacio utilizado para Ray Tracing, se debe determinar en qué región se encuentra un punto Q=(3,5) dado el árbol de particionado anterior. El primer plano P1 evalúa x=3. Como 3≥1, el punto está en la región derecha. Se desciende al subárbol derecho donde se aplica P2. Se evalúa y=5. Como 5≥2, el punto pertenece a la región R3. Este procedimiento demuestra cómo los sistemas jerárquicos dividen el espacio en regiones no superpuestas para localizar puntos eficientemente.

¿Qué ventajas ofrece el uso de estructuras de árbol en el particionado?

El uso de estructuras de árbol en el particionado del espacio transforma la eficiencia computacional al organizar los objetos de una escena virtual en una jerarquía lógica. En lugar de evaluar cada objeto individualmente frente a una variable de entrada, el algoritmo recorre el árbol para reducir el número de candidatos potenciales. Esta organización jerárquica permite que las operaciones geométricas, como la detección de colisiones y el Ray Tracing, se realicen con mayor rapidez al eliminar regiones del espacio euclídeo que no contienen elementos relevantes para el cálculo actual.

Reducción de la complejidad en la detección de colisiones

La detección de colisiones requiere verificar si dos o más objetos se intersectan. Sin una estructura jerárquica, cada objeto podría necesitar compararse con todos los demás, lo que resulta en una complejidad cuadrática en el peor de los casos. Los árboles de particionado, como los árboles BSP, cuaternarios, octales y kd, dividen el espacio en regiones no superpuestas usando planos o hiperplanos. Esto permite que, al detectar una colisión, el algoritmo pueda descartar enteras ramas del árbol si el objeto en movimiento no cruza el plano divisor correspondiente. Así, solo se evalúan los objetos dentro de las regiones afectadas, reduciendo significativamente el número de comparaciones necesarias.

Optimización en el Ray Tracing

En el Ray Tracing, cada rayo lanzado desde la cámara debe intersectar con los objetos de la escena para determinar el color del píxel. La estructura de árbol permite que el rayo atraviese los hiperplanos sucesivamente, activando solo las hojas del árbol que contienen objetos en su trayectoria. Esto evita la evaluación de objetos ocultos o lejanos, acelerando el proceso de renderizado. La jerarquía asegura que cualquier punto en el espacio se encuentre en una, y solo una, de las regiones, lo que simplifica la lógica de intersección y mejora el rendimiento general del sistema de gráficos por computadora.
