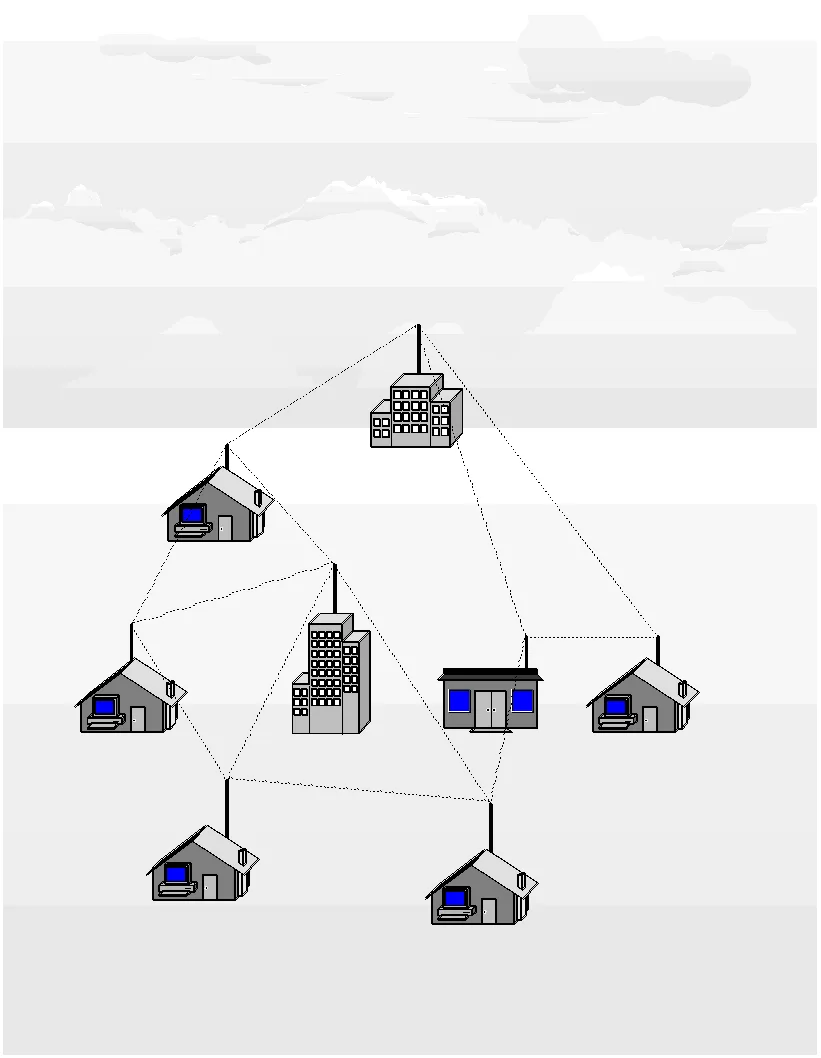

Red inalámbrica mallada es una topología de red en la que cada nodo se conecta directamente, dinámicamente y sin jerarquía a uno o más nodos vecinos. Esta arquitectura permite que los dispositivos no solo funcionen como puntos finales de datos, sino también como repetidores que retransmiten información hacia otros nodos, creando múltiples rutas posibles para la transmisión de datos.
La importancia de las redes malladas radica en su capacidad para ofrecer una conectividad más robusta y escalable en comparación con las redes tradicionales en estrella. Al eliminar la dependencia de un único punto de convergencia, estas redes mejoran la redundancia, reducen los puntos únicos de fallo y facilitan la expansión de la cobertura sin necesidad de una infraestructura cableada extensa.
Definición y concepto
Una red inalámbrica mallada, conocida internacionalmente como wireless mesh network, constituye una arquitectura de red en malla implementada específicamente sobre un medio de transmisión inalámbrica. Este tipo de estructura se caracteriza por su capacidad para integrar y combinar las ventajas de dos topologías clásicas de las redes de computadoras: la topología ad hoc y la topología de infraestructura. Esta hibridación permite que la red funcione con una flexibilidad superior a la de las redes tradicionales, donde la dependencia de un único punto de conexión suele ser un cuello de botella crítico.
Arquitectura híbrida y resistencia a fallos
La fusión de las topologías ad hoc e infraestructura es el pilar fundamental del funcionamiento de las redes malladas. En una configuración puramente ad hoc, los nodos se organizan de manera descentralizada, comunicándose directamente entre sí sin una jerarquía rígida. Por otro lado, la topología de infraestructura introduce elementos fijos, como puntos de acceso, que gestionan el tráfico hacia una red troncal o hacia Internet. Las redes inalámbricas malladas sintetizan estos enfoques, creando una estructura donde los nodos pueden actuar tanto como terminales finales como como repetidores activos del señal.
Una consecuencia directa de esta arquitectura es la eliminación de la dependencia de un nodo central único. En las redes tradicionales, si el nodo central falla, toda la red puede quedar aislada o fragmentada. En cambio, las redes inalámbricas malladas son inherentemente resistentes a fallos. Esta robustez se debe a la naturaleza interconectada de los nodos, que pueden establecer múltiples rutas de comunicación alternativas. Si un nodo se apaga o experimenta una interrupción, los demás nodos pueden reencaminar el tráfico a través de rutas secundarias, manteniendo la conectividad general del sistema.
Conectividad extendida y funcionamiento
El funcionamiento de estas redes permite que dispositivos que se encuentran fuera del rango directo de un punto de acceso principal puedan conectarse a la red a través de otras tarjetas de red o nodos intermedios. Este mecanismo de salto múltlice (multi-hop) es esencial para extender la cobertura de la señal inalámbrica sin necesidad de cableado extenso o de una potencia de transmisión excesiva en cada nodo. Los dispositivos finales pueden aprovechar la proximidad de otros nodos activos para establecer una ruta de comunicación eficiente hacia el destino final, optimizando así el uso del espectro radioeléctrico y mejorando la latencia en ciertos escenarios.
Esta capacidad de autoorganización y extensión de la cobertura hace que las redes inalámbricas malladas sean particularmente útiles en entornos donde el cableado es costoso o difícil de implementar, o donde la movilidad de los nodos requiere una adaptación constante de la topología de la red.
¿Cómo funciona la arquitectura de una red mallada?
La arquitectura de una red inalámbrica mallada se fundamenta en la integración de las características de las topologías Ad-hoc e infraestructura, creando un híbrido que optimiza la flexibilidad y la escalabilidad. En este modelo, los nodos no actúan únicamente como terminales finales, sino como routers cooperativos que retransmiten datos para otros nodos, formando así una estructura descentralizada. Esta cooperación permite que la red se autoorganice y se adapte dinámicamente a los cambios en el entorno, sin depender exclusivamente de un punto de acceso centralizado tradicional.
Funcionamiento de los saltos y la intensidad de señal
Un principio clave en el funcionamiento de estas redes es el uso de saltos cortos para mantener la intensidad de la señal. Al dividir la ruta total en múltiples segmentos más pequeños, cada salto requiere menos potencia de transmisión en comparación con una conexión directa de larga distancia. Esto reduce la atenuación de la señal y minimiza la interferencia, mejorando la eficiencia energética y la calidad del enlace. Los nodos seleccionan las rutas óptimas basándose en métricas de calidad de enlace, asegurando que los datos fluyan a través de los caminos más eficientes hacia su destino.
Flujo de tráfico y puertas de enlace
Aunque las redes malladas son inherentemente distribuidas, el tráfico a menudo fluye hacia o desde una puerta de enlace específica para conectar con redes externas, como Internet. Esta puerta de enlace actúa como un punto de agregación, gestionando la entrada y salida de los datos entre la red mallada y la infraestructura externa. La resistencia a los fallos es una ventaja significativa: si un nodo falla, los demás pueden reencaminar el tráfico a través de rutas alternativas, manteniendo la conectividad general sin interrupciones mayores.
| Característica | Topología Ad-hoc | Topología Infraestructura | Topología Mallada (Mesh) |
|---|---|---|---|
| Nodo Central | Ausente o múltiple | Presente (Punto de Acceso) | Mezcla: Descentralizada con posibles puertas de enlace |
| Cooperación de Nodos | Alta (todos retransmiten) | Baja (los nodos finales dependen del AP) | Alta (routers cooperativos) |
| Resistencia a Fallos | Media/Alta | Baja (depende del AP) | Alta (rutas múltiples) |
| Escalabilidad | Media | Alta | Alta (expansión modular) |
Esta combinación de características hace que las redes malladas sean particularmente útiles en entornos donde la flexibilidad y la redundancia son críticas. La arquitectura permite una expansión gradual, donde nuevos nodos pueden añadirse fácilmente para extender la cobertura sin necesidad de una reconfiguración completa de la infraestructura subyacente.
Protocolos de enrutamiento y estándares
Estándar IEEE 802.11s
El desarrollo de la arquitectura para redes inalámbricas de tipo malla se formalizó mediante el estándar IEEE 802.11s. Esta norma define específicamente la estructura necesaria para implementar redes malladas dentro de una Red de Sistema de Servicio Extendido (ESS). La estandarización permite que los dispositivos de diferentes fabricantes puedan interoperar correctamente, estableciendo reglas claras sobre cómo se gestionan las conexiones y el tráfico en la topología. Al integrar las características de las redes ad-hoc con la estabilidad de las redes de infraestructura, el estándar facilita la creación de redes más robustas y escalables sin depender de un único punto de falla central.
Protocolos de encaminamiento
El funcionamiento eficiente de una red inalámbrica mallada depende críticamente de los protocolos de encaminamiento. Estos protocolos son esenciales para determinar la ruta óptima que deben seguir los datos a través de los diversos nodos de la red. Uno de los objetivos principales de estos mecanismos es minimizar el número de "saltos" o hops que debe dar un paquete de datos desde el nodo origen hasta el nodo destino. Reducir los saltos ayuda a disminuir la latencia, ahorrar energía en los nodos intermedios y mejorar el ancho de banda general de la red. Existen más de 60 esquemas de encaminamiento diseñados para abordar estas necesidades específicas de las redes inalámbricas.
| Protocolo | Nombre completo |
|---|---|
| AODV | Ad hoc On-Demand Distance Vector |
| OLSR | Optimized Link State Routing |
| B.A.T.M.A.N. | Better Approach To Mobile Ad-hoc Networking |
Entre los protocolos más destacados se encuentran AODV y OLSR. El protocolo AODV, o Ad hoc On-Demand Distance Vector, opera de manera "bajo demanda", lo que significa que busca la ruta solo cuando es necesaria, lo cual puede ahorrar recursos cuando el tráfico es intermitente. Por otro lado, OLSR, u Optimized Link State Routing, mantiene un estado actualizado de los enlaces de la red, lo que permite una toma de decisiones más rápida una vez establecida la ruta. También se menciona B.A.T.M.A.N., que significa Better Approach To Mobile Ad-hoc Networking, conocido por su eficiencia en el uso de la memoria y su capacidad para adaptarse a cambios dinámicos en la topología de la red. La selección del protocolo adecuado depende de factores como la movilidad de los nodos, la densidad de la red y los requisitos específicos de latencia y throughput.
¿Cuáles son las ventajas y desventajas de las redes mesh?
Las redes inalámbricas malladas presentan un conjunto de características técnicas que definen su utilidad en entornos académicos y de investigación, ofreciendo ventajas estructurales significativas frente a las topologías tradicionales, aunque también imponen ciertas limitaciones operativas inherentes a su arquitectura descentralizada.
Ventajas operativas y estructurales
La principal fortaleza de estas redes radica en su alta fiabilidad ante los fallos de nodos individuales. Dado que la arquitectura no depende de un único nodo central, la interrupción de un punto de acceso no colapsa necesariamente toda la red, permitiendo que el tráfico se redirija a través de rutas alternativas. Esta resistencia a los fallos es fundamental para mantener la continuidad del servicio en entornos dinámicos.
Además, estas redes facilitan una instalación más sencilla en comparación con las configuraciones de infraestructura rígidas. La capacidad de comunicación directa entre servidores y nodos intermedios reduce la dependencia de cableado extenso, lo que agiliza el despliegue inicial y la expansión posterior de la cobertura inalámbrica.
Desventajas técnicas y desafíos de rendimiento
No obstante, la naturaleza de los saltos múltiples introduce desventajas notables. La latencia aumenta debido a los diversos saltos que deben realizar los paquetes de datos para llegar a su destino final. Este factor es crítico para servicios sensibles al tiempo, como la comunicación por voz sobre IP (VoIP), donde un retraso excesivo puede degradar significativamente la calidad de la experiencia del usuario.
Otro desafío importante son las interferencias causadas por la limitación de canales disponibles. En entornos densos, la competencia por el medio inalámbrico puede reducir el ancho de banda efectivo. Asimismo, la seguridad puede verse comprometida, ya que los datos son más susceptibles de ser interceptados al pasar por múltiples nodos intermedios, lo que exige protocolos de cifrado robustos para garantizar la integridad de la información transmitida.
Tecnologías complementarias y backhaul
Las redes inalámbricas malladas dependen de tecnologías complementarias para gestionar el backhaul o enlace trasero, que conecta los nodos de la red con la red troncal principal. Esta arquitectura permite optimizar el espectro de frecuencias disponibles, separando las bandas utilizadas para el acceso del usuario final y las empleadas para la comunicación entre nodos.
Uso de bandas licenciadas y WiMAX
El estándar IEEE 802.16, conocido comercialmente como WiMAX, juega un papel fundamental en la infraestructura de backhaul de las redes malladas. El uso de frecuencias licenciadas, específicamente en la banda de 3.5 GHz, proporciona una mayor estabilidad y menor interferencia en comparación con las bandas libres tradicionales. Esta configuración permite que la red mantenga una conexión robusta entre los nodos mesh, asegurando que el tráfico de datos fluya eficientemente hacia el punto de acceso a Internet o a la red corporativa.
Adicionalmente, la tecnología WiMAX opera también en la banda de 5.4 GHz, lo que ofrece flexibilidad en la planificación de la red. La combinación de estas bandas licenciadas permite a los operadores desplegar redes de alta capacidad sin la congestión típica de las bandas no licenciadas, mejorando la calidad del servicio para los usuarios finales.
Optimización del acceso y capacidad concurrente
La separación de bandas permite ofrecer acceso inalámbrico en las frecuencias de 2.4 GHz y 5.4 GHz, mientras que el backhaul utiliza frecuencias dedicadas como las mencionadas anteriormente. Esta estrategia aumenta significativamente el número de canales libres disponibles para los usuarios. Al liberar espectro en las bandas de acceso, se reduce la interferencia entre dispositivos cercanos, lo que se traduce en una mayor eficiencia espectral.
Este enfoque arquitectónico incrementa la capacidad de usuarios concurrentes en la red. Según los datos verificados, esta configuración puede aumentar el número de usuarios simultáneos en un rango del 60% al 80%, dependiendo de la densidad de nodos y la carga de tráfico. Además, se ha observado que la optimización de los canales libres puede alcanzar hasta un 80% de mejora en la disponibilidad de espectro para el acceso del usuario final, lo que resulta crítico en entornos urbanos densos o en despliegues temporales de alta demanda.
Aplicaciones prácticas y casos de uso
Aplicaciones en entornos empresariales y de seguridad
Las redes inalámbricas malladas han encontrado un terreno fértil en el sector empresarial y de la seguridad, donde la continuidad del servicio es crítica. Empresas como Motorola han implementado estas arquitecturas para soportar flujos complejos de datos, voz y vídeo simultáneamente. La naturaleza descentralizada de la topología permite que, al fallar un nodo, el tráfico se redirija automáticamente a través de rutas alternativas, garantizando la resiliencia operativa sin depender de un único punto de fallo centralizado.
Comunicación comunitaria y resiliencia urbana
En el ámbito social y urbano, estas redes facilitan la comunicación descentralizada, reduciendo la dependencia de las infraestructuras tradicionales de telefonía celular. Proyectos como Serval Mesh han demostrado la viabilidad de utilizar dispositivos Android para crear redes de comunicación ad-hoc, permitiendo la transmisión de datos incluso cuando la infraestructura principal sufre interrupciones. Un caso emblemático es Lugro Mesh en Rosario, Argentina, donde la implementación de una red comunitaria ha mejorado la conectividad local, ofreciendo una solución escalable y de bajo costo para la distribución de ancho de banda entre vecinos y pequeñas empresas.
Flexibilidad de enlaces y topología híbrida
La versatilidad de las redes malladas radica en su capacidad para integrar topologías ad-hoc e infraestructura. Esta mezcla permite configurar enlaces punto a punto para conexiones directas de alta velocidad, así como enlaces multipunto para cubrir áreas más extensas con menor densidad de nodos. La flexibilidad en la configuración de los enlaces facilita la adaptación a diferentes entornos geográficos y necesidades de cobertura, optimizando el uso del espectro radioeléctrico y mejorando la eficiencia general de la red.
Despliegue de redes malladas en España
El despliegue de redes inalámbricas malladas en España se ha caracterizado por la implementación de proyectos piloto y redes metropolitanas que buscan mejorar la conectividad urbana y la eficiencia en la gestión de servicios públicos. Estas redes aprovechan la naturaleza distribuida de la topología malla para ofrecer cobertura extensa y resiliencia ante fallos, características esenciales para las ciudades inteligentes o "Smart Cities".
Casos de estudio urbanos
Diversas ciudades españolas han adoptado esta tecnología para optimizar sus infraestructuras de comunicación. En Avilés, el despliegue comenzó en 2007, marcando uno de los inicios tempranos de la tecnología mesh en entornos urbanos españoles. Posteriormente, en 2008, Zaragoza implementó su propia red mallada, aprovechando la estructura de la ciudad para integrar servicios de datos y comunicación.
Madrid y Barcelona también han sido escenarios clave para la expansión de estas redes. En estas grandes metrópolis, las redes malladas se utilizan para soportar el tráfico de datos creciente, mejorar la cobertura en áreas densamente pobladas y facilitar la integración de dispositivos IoT (Internet de las Cosas) en la infraestructura urbana. La ausencia de un nodo central único permite que estas redes se adapten dinámicamente a las condiciones del entorno, mejorando la eficiencia espectral y reduciendo la latencia en la comunicación entre dispositivos.
| Ciudad | Año de despliegue | Uso principal |
|---|---|---|
| Avilés | 2007 | Conectividad urbana inicial |
| Zaragoza | 2008 | Integración de servicios municipales |
| Madrid | 2008-2010 | Tráfico de datos y cobertura amplia |
| Barcelona | 2008-2010 | Smart City y servicios al ciudadano |
Marco regulatorio y competencia
La Comisión del Mercado de las Telecomunicaciones (CMT) ha jugado un papel crucial en la regulación de las redes inalámbricas malladas en España. El marco normativo establecido por la CMT busca evitar la competencia desleal entre los operadores tradicionales y las nuevas redes mesh, asegurando una distribución equitativa del espectro radioeléctrico. Esto incluye la definición de bandas de frecuencia libres y de uso compartido, lo que permite a las redes malladas operar con mayor flexibilidad y reducir los costos de despliegue.
Las regulaciones también abordan la interoperabilidad entre diferentes tecnologías de red, facilitando la integración de las redes malladas con las infraestructuras existentes. Esto es particularmente importante para los servicios al ciudadano, donde la continuidad y la calidad de la conexión son esenciales. La CMT ha impulsado la creación de "Ciudades Inalámbricas" (Wireless Cities), donde las redes malladas se utilizan para ofrecer servicios de banda ancha, seguridad pública y gestión del tráfico, mejorando la calidad de vida de los residentes y la eficiencia de la administración local.
Ejercicios resueltos: Análisis de topologías
Los ejercicios que siguen ilustran los principios de funcionamiento de las redes inalámbricas malladas, basándose en la arquitectura que mezcla topologías Ad-hoc e infraestructura y en la resistencia a fallos inherente a la ausencia de un nodo central único.
Ejercicio 1: Análisis de resistencia a fallos
Considere una red inalámbrica mallada con 8 nodos interconectados. Dado que la arquitectura no requiere un nodo central único, el análisis de resistencia evalúa la conectividad tras la falla de un nodo. En una topología de malla completa, si falla un nodo, los restantes mantienen la conectividad a través de rutas alternativas. La resistencia se puede conceptualizar mediante la proporción de nodos funcionales sobre el total. Con 8 nodos iniciales y 1 de falla, quedan 7 nodos activos. La fórmula para la disponibilidad básica es:
A = 7 8 = 0.875Esto demuestra que la red mantiene una alta conectividad (87.5%) sin un punto único de fallo, aprovechando la naturaleza Ad-hoc de los enlaces.
Ejercicio 2: Impacto de la latencia en múltiples saltos
En las redes malladas, los datos a menudo viajan a través de múltiples saltos entre nodos. La latencia total aumenta con cada salto debido al procesamiento en cada nodo intermedio. Si un paquete recorre 4 saltos y cada salto añade una latencia de propagación y procesamiento, la latencia total es la suma de las latencias individuales. Supongamos una latencia de enlace de 10 ms por salto. La latencia total para 4 saltos es:
L = 4 × 10 ms = 40 msEste cálculo resalta la importancia de los esquemas de encaminamiento, como AODV y OLSR, para optimizar la ruta y minimizar el número de saltos, reduciendo así la latencia acumulada en la red.
Ejercicio 3: Eficiencia espectral en bandas
La eficiencia espectral varía según el uso de bandas licenciadas o no licenciadas. Las redes inalámbricas malladas pueden operar en ambas. Las bandas licenciadas suelen ofrecer menor interferencia, mejorando la eficiencia, mientras que las no licenciadas son más propensas a la congestión. Aunque los datos específicos de eficiencia no se cuantifican en las fuentes proporcionadas, el principio es que la selección de la banda afecta el rendimiento. El estándar IEEE 802.11s define la arquitectura para redes malladas ESS, proporcionando un marco para gestionar estas diferencias espectrales en la implementación práctica.
Preguntas frecuentes
¿Qué diferencia hay entre una red mallada completa y una parcial?
En una red mallada completa, cada nodo está conectado directamente a todos los demás nodos, ofreciendo máxima redundancia pero mayor complejidad de cableado o señal. En una red parcial, cada nodo se conecta solo a varios vecinos inmediatos, lo que es más común en redes inalámbricas para equilibrar el costo y la eficiencia del enrutamiento.
¿Necesitan las redes mesh un punto de acceso central?
No necesariamente. Aunque muchas implementaciones utilizan un nodo raíz o puerta de enlace para conectar la red mallada a una red externa (como Internet), la arquitectura interna es descentralizada. Esto significa que, si el punto de acceso central falla, los nodos pueden seguir comunicándose entre sí o redirigir el tráfico a otra puerta de enlace disponible.
¿Qué es el backhaul en una red inalámbrica mallada?
El backhaul se refiere al enlace que conecta los nodos de la red mallada entre sí o hacia la red principal. En las redes inalámbricas, este enlace puede ser cableado (Ethernet, fibra óptica) o inalámbrico (Wi-Fi, radio frecuencia, 5G), siendo crucial para determinar la velocidad y la latencia general de la red.
¿Son las redes mesh más escalables que las redes en estrella?
Sí, generalmente lo son. En una red en estrella, agregar nodos a menudo requiere extender cables desde un concentrador central o añadir más puntos de acceso que puedan saturar el canal. En una red mesh, añadir un nuevo nodo suele implicar simplemente conectarlo a uno o más nodos existentes, lo que permite una expansión más orgánica y flexible de la cobertura.
¿Qué protocolos de enrutamiento son comunes en las redes mesh?
Los protocolos más comunes incluyen AODV (Ad Hoc On-Demand Distance Vector), OLSR (Optimized Link State Routing) y RPL (Routing Protocol for Low-Power and Lossy Networks). Estos protocolos están diseñados para manejar la dinámica de las conexiones, seleccionando las rutas más eficientes basándose en la calidad del enlace, la latencia y el consumo de energía.
Resumen
Las redes inalámbricas malladas representan una evolución significativa en la arquitectura de redes, ofreciendo una solución descentralizada donde cada nodo actúa como un punto de acceso y repetidor. Esta estructura proporciona ventajas clave como mayor redundancia, escalabilidad y resistencia a fallos en comparación con las topologías tradicionales en estrella.
El artículo detalla el funcionamiento de estas redes, los protocolos de enrutamiento esenciales, las tecnologías de backhaul y sus diversas aplicaciones prácticas, desde la domótica hasta la conectividad urbana. Se analizan tanto las ventajas como las desventajas, así como el estado actual de su despliegue en España y se incluyen ejercicios para comprender mejor el análisis de sus topologías.
