Definición y concepto

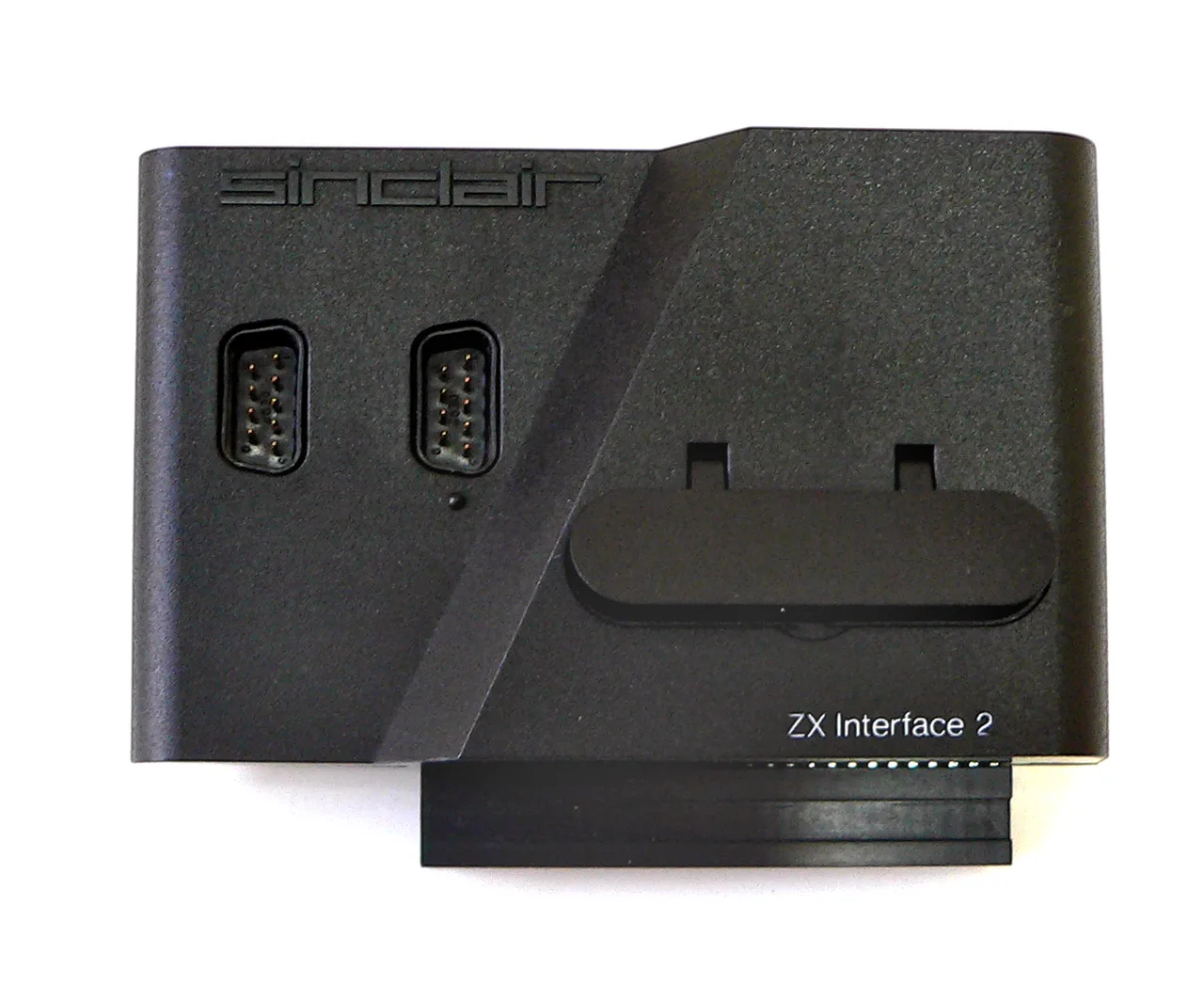

La ZX Interface 2 se define como un dispositivo de expansión diseñado específicamente para ampliar las capacidades del ordenador doméstico Sinclair ZX Spectrum. Desarrollado y comercializado por Sinclair Research, este accesorio representa una solución intermedia entre la simplicidad del bus de expansión original y la necesidad de conectividad adicional para el usuario medio. Su lanzamiento al mercado tuvo lugar en septiembre de 1983, situándose en un momento clave de la vida útil del Spectrum, cuando la demanda de periféricos más allá del teclado y la pantalla de televisión comenzaba a crecer significativamente entre los propietarios de la máquina.
Características de conectividad
El diseño de la ZX Interface 2 se centró en ofrecer funcionalidades específicas que abordan dos de las necesidades más comunes de los usuarios del Spectrum: la entrada de datos a través de un joystick y el almacenamiento de programas en cartuchos ROM. El dispositivo incorpora dos puertos dedicados para la conexión de joysticks, lo que permite el uso simultáneo de dos controles o la combinación de diferentes tipos de entradas, como un joystick analógico y otro digital, dependiendo de la configuración del usuario. Esta característica era particularmente valiosa para los juegos que requerían una mayor precisión en la navegación o para las partidas multijugador.
Además de los puertos de joystick, la ZX Interface 2 cuenta con un puerto específico para cartuchos ROM con una capacidad de 16 KiB. Esta opción de almacenamiento ofrecía una alternativa rápida y accesible a las cintas de casete, permitiendo a los usuarios cargar programas y juegos directamente desde la memoria del cartucho, reduciendo los tiempos de espera y mejorando la experiencia general de uso. La integración de estas dos funcionalidades en un solo dispositivo buscaba simplificar la expansión del Spectrum sin necesidad de añadir múltiples accesorios.
Limitaciones de expansión
Una característica técnica importante de la ZX Interface 2 es su conector trasero, que reproduce el conector de borde de tarjeta del bus de expansión original del Spectrum. Sin embargo, a diferencia del bus completo, este conector presenta una limitación significativa: solo permite la conexión directa de una unidad ZX Printer. Esta restricción impide la conexión de otros periféricos a través de este puerto, lo que limita las posibilidades de expansión adicional del sistema. La decisión de limitar la expansión a la impresora refleja un enfoque de diseño que prioriza la funcionalidad básica sobre la versatilidad, buscando ofrecer una solución práctica y económica para los usuarios que necesitaban principalmente una forma sencilla de conectar una impresora y mejorar la entrada de datos.
En resumen, la ZX Interface 2 se presenta como un accesorio que busca equilibrar la funcionalidad y la simplicidad, ofreciendo características útiles para los usuarios del Sinclair ZX Spectrum mientras mantiene un diseño que, aunque limitado en términos de expansión adicional, cumple con las necesidades básicas de conectividad y almacenamiento para la mayoría de los propietarios de la máquina.
Historia y lanzamiento
La aparición de la ZX Interface 2 en el mercado representó un esfuerzo por consolidar la expansión del Sinclair ZX Spectrum durante una etapa crítica de su adopción masiva. Lanzada oficialmente en septiembre de 1983, esta unidad fue desarrollada y comercializada directamente por Sinclair Research, la entidad creadora del ordenador doméstico. Este lanzamiento se situó en un momento en el que la demanda de periféricos para mejorar la experiencia de juego y la capacidad de almacenamiento era creciente entre los usuarios del ecosistema Sinclair. La compañía buscaba ofrecer una solución integrada que simplificara la conexión de accesorios comunes sin requerir modificaciones complejas en la placa base del ordenador.
Integración en el ecosistema de periféricos
Al introducirse en el mercado, la ZX Interface 2 se posicionó como un dispositivo de propósito múltiple, diseñado para abordar dos necesidades principales de los propietarios del ZX Spectrum: la entrada de datos a través de joysticks y la expansión de memoria mediante cartuchos. La inclusión de dos puertos para joystick permitía la conexión simultánea de dos controles, lo que facilitaba las partidas multijugador, un factor clave en la popularidad de los títulos de software de la época. Además, el dispositivo incorporaba un puerto dedicado para cartuchos ROM de 16 KiB, ofreciendo una vía para ampliar la capacidad de almacenamiento del ordenador sin depender exclusivamente de las cintas de casete o de la memoria de pantalla.
Sin embargo, la arquitectura de la ZX Interface 2 presentaba limitaciones estructurales que afectaban su posición dentro de la gama de accesorios disponibles. En la parte trasera del dispositivo, se encontraba una reproducción del conector de borde de tarjeta del bus de expansión del Spectrum. Aunque este diseño sugería una mayor versatilidad para conectar diversos módulos, la implementación real restringía su uso exclusivamente a la conexión de la ZX Printer. Esta restricción impedía la conexión de cualquier otro periférico a través de ese puerto específico, lo que generaba cierta rigidez en la configuración del sistema. A pesar de estas limitaciones, el lanzamiento de la ZX Interface 2 en 1983 marcó un intento por ofrecer una solución de expansión más estructurada, aunque con compromisos técnicos que definieron su utilidad práctica para los usuarios de la época.
Arquitectura de expansión y limitaciones
La arquitectura de expansión del ZX Interface 2 presenta una solución técnica híbrida que, si bien amplió las capacidades de entrada del Sinclair ZX Spectrum, introdujo restricciones significativas en la escalabilidad del sistema. El dispositivo fue diseñado para integrarse directamente en el bus de datos del ordenador, aprovechando la interfaz existente para ofrecer funcionalidades adicionales sin requerir una modificación profunda de la placa base del Spectrum. Sin embargo, esta integración conllevó compromisos de diseño que afectaron directamente a la versatilidad del puerto de expansión trasero.
Diseño del conector de borde de tarjeta
Este conector estaba destinado a permitir la conexión de periféricos adicionales mediante el uso de la línea de datos compartida. No obstante, el diseño implementado por Sinclair Research en septiembre de 1983 no ofrecía una flexibilidad total. El conector trasero estaba específicamente configurado para reconocer y comunicar únicamente con la ZX Printer, lo que significaba que cualquier otro dispositivo conectado a través de este puerto quedaba fuera del alcance de la compatibilidad directa.
Esta limitación estructural impedía la conexión simultánea o alternativa de otros periféricos que pudieran haber aprovechado el mismo bus de expansión. La arquitectura no permitía la adición de memorias RAM adicionales, unidades de disco o interfaces de serie a través de ese punto de conexión específico. Por lo tanto, los usuarios que deseaban expandir su sistema más allá de la impresión básica tenían que buscar soluciones alternativas, a menudo costosas o técnicamente complejas, para integrar nuevos dispositivos.
Limitaciones de conectividad
Las restricciones impuestas por el diseño del ZX Interface 2 afectaron directamente a la experiencia del usuario y a la capacidad de personalización del entorno de computación. La imposibilidad de conectar múltiples periféricos a través del puerto trasero redujo la utilidad del dispositivo para usuarios avanzados que buscaban una configuración más modular. A continuación, se detallan las principales limitaciones de conectividad asociadas a este componente:
| Característica | Descripción de la limitación |
|---|---|
| Compatibilidad de periféricos | Solo permite la conexión de la ZX Printer; otros dispositivos quedan excluidos. |
| Expansión simultánea | No soporta la conexión de múltiples periféricos a través del mismo puerto trasero. |
| Modularidad del sistema | La arquitectura fija limita la adición de memorias RAM, unidades de disco o interfaces adicionales. |
| Flexibilidad de diseño | El conector de borde de tarjeta está optimizado exclusivamente para la comunicación con la impresora, sin soporte para protocolos genéricos. |
Estas limitaciones reflejan las decisiones de diseño tomadas por Sinclair Research al lanzar el producto en septiembre de 1983. Aunque el ZX Interface 2 ofrecía ventajas en términos de facilidad de uso y compatibilidad con los puertos de joystick y cartuchos ROM de 16 KiB, su capacidad de expansión estaba claramente restringida por la naturaleza específica del conector trasero. Esta característica influyó en la percepción del dispositivo como una solución parcial para la expansión del Sinclair ZX Spectrum, adecuada para necesidades básicas pero insuficiente para configuraciones más complejas.
¿Cómo funcionaba la ranura de cartuchos?
La ranura de cartuchos de la ZX Interface 2 representaba una solución de expansión de memoria externa diseñada para complementar la memoria interna del Sinclair ZX Spectrum. Este puerto permitía insertar cartuchos ROM de hasta 16 KiB, ofreciendo a los usuarios una forma rápida de cargar juegos y aplicaciones sin depender exclusivamente de la cinta de casete o de la memoria de pantalla. La arquitectura de la ranura estaba integrada en el chasis del dispositivo, facilitando el acceso directo a los datos almacenados en la memoria de solo lectura.
Especificaciones físicas y formato
Los cartuchos diseñados para esta interfaz poseían dimensiones precisas de 49 x 43 x 12,5 mm, un formato compacto que se ajustaba a la estética del hardware de la época. Para su almacenamiento y presentación comercial, estos cartuchos se alojaban en cajas de cartón con medidas de 85 x 116 x 20 mm. Este formato estándar ayudó a crear una identidad visual reconocible para la biblioteca de software de la ZX Interface 2, diferenciándola de otros medios de almacenamiento como las cintas de 5 pulgadas o los discos de la posterior ZX Microdrive.
Biblioteca de software disponible
La oferta de títulos para esta ranura fue limitada, con aproximadamente 10 juegos disponibles en el mercado. Entre ellos se encontraba el "Test Cartridge" original de Sinclair, utilizado para verificar el funcionamiento correcto de la interfaz. Los editores más destacados que publicaron títulos para este formato fueron Ultimate, Psion y Melbourne House. A continuación, se presenta la lista de los juegos disponibles para esta ranura de cartuchos:
| Juego | Editor |
|---|---|
| Jetpac | Ultimate |
| PSSST | Psion |
| Cookie | Melbourne House |
| Tranz Am | Ultimate |
| Chess | Ultimate |
| Backgammon | Ultimate |
| Planetoids | Psion |
| Space Raiders | Melbourne House |
| Hungry Horace | Melbourne House |
| Horace and the Spiders | Melbourne House |
Esta selección de títulos refleja la diversidad de géneros disponibles, desde aventuras gráficas como Jetpac hasta juegos de mesa digitales como Chess y Backgammon. Sin embargo, la limitación de capacidad de 16 KiB y la competencia de otros formatos de expansión hicieron que esta biblioteca permaneciera relativamente pequeña en comparación con la oferta de software para cinta o disco posterior.
Interfaz de joystick y compatibilidad
La ZX Interface 2 incorporaba dos puertos de conexión para mandos de tipo joystick, diseñados específicamente para la conectividad del Sinclair ZX Spectrum. Estos conectores seguían el estándar físico DE-9, comúnmente asociado con la marca Atari, lo que permitía a los usuarios utilizar una amplia variedad de mandos disponibles en el mercado de la época para mejorar la experiencia en los juegos y aplicaciones interactivas. La inclusión de dos puertos era una característica destacada, ya que facilitaba el uso simultáneo de dos mandos, ideal para juegos multijugador o para combinar diferentes tipos de entrada según las necesidades del software.
Mapeo de teclas y distribución de entrada
El funcionamiento de los dos puertos de la ZX Interface 2 se diferenciaba claramente en la forma en que mapeaban las señales del mando a las teclas del teclado del Spectrum. Para el primer puerto, designado como Jugador 1, el dispositivo utilizaba las teclas numéricas del teclado, específicamente del 6 al 0. Esta configuración permitía a los programadores aprovechar las teclas numéricas para controlar los movimientos y acciones del primer jugador, ofreciendo una distribución lógica y fácil de recordar para los usuarios habituales del teclado del Spectrum.
En contraste, el segundo puerto, correspondiente al Jugador 2, utilizaba las teclas numéricas del 1 al 5. Esta separación en el mapeo de teclas era esencial para evitar conflictos entre las entradas de los dos jugadores, permitiendo que ambos pudieran jugar simultáneamente sin que las señales de un mando interferieran con las del otro. Sin embargo, esta distribución específica no era universal y presentaba ciertas limitaciones en cuanto a la compatibilidad con otros estándares de entrada.
Incompatibilidades con estándares previos y posteriores
Una de las principales limitaciones de la ZX Interface 2 era su incompatibilidad con el mapeo estándar de cursores utilizado por otros dispositivos y programas. El mapeo de cursores estándar del Spectrum utilizaba las teclas del 5 al 8 para los movimientos básicos (arriba, abajo, izquierda, derecha), mientras que la ZX Interface 2 utilizaba las teclas numéricas mencionadas anteriormente. Esta diferencia significaba que muchos juegos y aplicaciones diseñados para funcionar con el mapeo de cursores estándar o con la Interface Kempston, otro dispositivo popular de expansión, no eran totalmente compatibles con la ZX Interface 2 sin ajustes específicos en el software.
Además, la ZX Interface 2 presentaba problemas de compatibilidad con los joysticks posteriores del ZX Spectrum 128 y el +2, fabricados por Amstrad. Estos dispositivos, aunque diseñados para la misma línea de computadoras, utilizaban diferentes protocolos de comunicación y mapeo de teclas, lo que hacía que la ZX Interface 2 no fuera una solución universal para todos los modelos del Spectrum. Esta falta de compatibilidad era un factor importante a considerar para los usuarios que planeaban ampliar su colección de periféricos o actualizar su equipo con modelos posteriores.
En resumen, aunque la ZX Interface 2 ofrecía una solución práctica para la conexión de dos mandos de tipo joystick, su diseño específico en cuanto al mapeo de teclas y su incompatibilidad con otros estándares de entrada limitaban su versatilidad y su adopción generalizada entre los usuarios del Sinclair ZX Spectrum. Estas limitaciones eran un reflejo de la diversidad de soluciones de expansión disponibles en el mercado de la época, cada una con sus propias ventajas y desventajas.
¿Por qué es importante este dispositivo?
La relevancia histórica de la ZX Interface 2 radica en su papel como el primer intento significativo de Sinclair Research por consolidar la expansión del Sinclair ZX Spectrum en un solo dispositivo integrado. Antes de su lanzamiento en septiembre de 1983, los propietarios del ordenador doméstico más popular de Europa enfrentaban la fragmentación de periféricos, donde cada añadido ocupaba un lugar en el bus de expansión o requería conexiones ad-hoc. Este dispositivo representó una respuesta directa a la necesidad de los usuarios de tener múltiples accesorios conectados simultáneamente sin perder la simplicidad que caracterizaba a la marca.
Respuesta a las limitaciones de la competencia
Un factor clave en la comercialización de la ZX Interface 2 fue la comparación directa con la solución predominante del mercado: la Interface Kempston. Aunque la Interface Kempston era ampliamente utilizada por su bajo costo y simplicidad, presentaba una limitación estructural importante: solo permitía la conexión de un único puerto de joystick. Esto era insuficiente para juegos multijugador o para usuarios que deseaban combinar un teclado numérico con un controlador analógico. La ZX Interface 2 resolvía este problema ofreciendo dos puertos de joystick dedicados, lo que permitía a dos jugadores competir simultáneamente o combinar diferentes tipos de controles con mayor flexibilidad. Esta característica se convirtió en un argumento de venta fundamental, posicionando al dispositivo como una solución más completa para los entusiastas del hardware.
Influencia en el diseño futuro
El diseño de la ZX Interface 2 sentó las bases para las iteraciones posteriores del hardware de Sinclair, influyendo directamente en el desarrollo del ZX Spectrum +2. La integración de un puerto para cartuchos ROM de 16 KiB fue un paso evolutivo crucial. Este puerto permitía a los desarrolladores crear juegos y aplicaciones que se cargaban directamente desde la memoria del dispositivo, reduciendo los tiempos de carga en comparación con las cintas de casete y ofreciendo una experiencia más fluida que la memoria de acceso aleatorio (RAM) volátil. Aunque la capacidad de 16 KiB era limitada en comparación con las memorias posteriores, estableció un estándar de expansión por cartuchos que se mantendría en los modelos sucesivos.
Sin embargo, la importancia histórica de este dispositivo también está marcada por sus limitaciones técnicas, que revelaron las prioridades de diseño de Sinclair. El conector trasero, que reproducía el borde de tarjeta del bus de expansión del Spectrum, estaba diseñado exclusivamente para conectar la ZX Printer. Esta decisión de ingeniería, aunque simplificada, impedía la conexión de cualquier otro periférico adicional a través de ese puerto, lo que generó cierta frustración entre los usuarios avanzados que buscaban una expansión más modular. A pesar de esta restricción, la ZX Interface 2 permaneció como un hito en la historia del ordenador doméstico, demostrando cómo Sinclair intentaba equilibrar la accesibilidad del usuario con la necesidad de expansión técnica en una era donde la memoria y la conectividad eran recursos valiosos.
Ejercicios resueltos
Mapeo de señales del puerto de joystick
El ZX Interface 2 incluye dos puertos de joystick diseñados para la compatibilidad con el estándar Atari DE-9. El mapeo de las señales eléctricas hacia las líneas de entrada del teclado del Sinclair ZX Spectrum sigue una lógica binaria directa. Cada pin de datos del conector DE-9 corresponde a una columna específica del teclado, mientras que las filas se activan mediante la señal de reloj o líneas de control dedicadas del bus de expansión.
Para comprender la conversión, se debe analizar el estado lógico de cada entrada. Un valor de 1 (alto) indica que la tecla está pulsada, y un valor de 0 (bajo) indica que está liberada. La fórmula general para determinar el estado de una tecla específica Ti,j en función de la señal del pin Pk es:
T i j = P k kDonde i representa la fila del teclado y j la columna. En la práctica, los pines de datos del joystick (Up, Down, Left, Right, Fire) se asignan a las columnas 1, 2, 3, 4 y 5 respectivamente, utilizando la fila 0 (teclas numéricas 1-0) como referencia común en la configuración por defecto.
Ejercicio resuelto: Cálculo del estado de la tecla "1"
Problema: Determinar el estado lógico de la tecla numérica "1" del teclado del Spectrum cuando el pin "Up" del conector DE-9 del primer puerto de joystick está en estado alto (5V).
Solución paso a paso:
- Identificar la asignación de pines: El pin "Up" del estándar Atari DE-9 se mapea a la primera línea de datos del Interface 2.
- Identificar la asignación de teclado: Esta línea de datos controla la columna correspondiente a la tecla "1" en la fila de números.
- Aplicar la señal de entrada: Se da que la señal del pin "Up" es 1 (Alto).
- Calcular el estado de la tecla:
Resultado: La tecla "1" se considera pulsada.
Ejercicio resuelto: Estado combinado de múltiples teclas
Problema: Calcular los estados lógicos de las teclas "2" y "3" si los pines "Down" y "Left" del puerto de joystick están en estado bajo (0V) y alto (5V) respectivamente.
- Analizar el pin "Down": Se asigna a la columna de la tecla "2". La señal es 0 (Bajo).
- Calcular el estado de la tecla "2":
- Analizar el pin "Left": Se asigna a la columna de la tecla "3". La señal es 1 (Alto).
- Calcular el estado de la tecla "3":
Resultado: La tecla "2" está liberada y la tecla "3" está pulsada.
Limitaciones de expansión
Es importante notar que, aunque el Interface 2 posee un conector trasero que replica el borde de tarjeta del bus de expansión del Spectrum, su diseño limita la conexión exclusivamente a la ZX Printer. Esto impide la conexión simultánea de otros periféricos que requieran líneas del bus, lo que restringe la capacidad de mapeo de señales adicionales más allá de los dos puertos de joystick y el slot de ROM de 16 KiB mencionados en las especificaciones técnicas del dispositivo lanzado en septiembre de 1983.
Aplicaciones y legado técnico
Limitaciones de expansión y arquitectura del bus
La arquitectura de la ZX Interface 2 presentaba una restricción significativa en su capacidad de expansión periférica. Aunque el dispositivo incorporaba una reproducción del conector de borde de tarjeta del bus de expansión del Spectrum en su parte trasera, este conector estaba diseñado específicamente para conectar únicamente la ZX Printer. Esta configuración impedía la conexión de cualquier otro periférico adicional a través de dicho puerto, lo que limitaba la versatilidad del sistema en comparación con otras soluciones de expansión de la época. La decisión de diseñar el conector trasero exclusivamente para la impresora afectaba directamente la flexibilidad del usuario al momento de integrar múltiples dispositivos externos al ordenador.
Superación del límite de memoria ROM
A pesar de las limitaciones de diseño originales, la comunidad técnica logró identificar formas de aprovechar mejor las capacidades del dispositivo. Paul Farrow realizó una demostración técnica que evidenció la posibilidad de producir cartuchos ROM a medida que superaban el límite de diseño original de 16 KiB. Esta innovación permitió a los desarrolladores y usuarios expandir la capacidad de almacenamiento del dispositivo más allá de lo previsto inicialmente por Sinclair Research. La demostración de Farrow mostró que la arquitectura del puerto de cartuchos podía soportar una mayor densidad de memoria, abriendo nuevas posibilidades para el desarrollo de software y la creación de periféricos personalizados.
Impacto en el ecosistema del ZX Spectrum
La ZX Interface 2 jugó un papel importante en el ecosistema de accesorios del Sinclair ZX Spectrum, ofreciendo una solución integrada que combinaba múltiples funcionalidades en un solo dispositivo. Los dos puertos de joystick permitían la conexión de controles externos, facilitando la experiencia de juego para uno o dos jugadores, mientras que el puerto para cartuchos ROM proporcionaba una forma conveniente de almacenar y cargar programas sin necesidad de utilizar la cinta de casete o la memoria de la pantalla. Aunque las limitaciones de expansión restringían su uso en configuraciones más complejas, el dispositivo siguió siendo una opción popular entre los usuarios que buscaban una solución práctica y relativamente económica para ampliar las capacidades de su ordenador.
Legado técnico y evolución posterior
El diseño de la ZX Interface 2 influyó en el desarrollo posterior de dispositivos de expansión para el ZX Spectrum, estableciendo un precedente en la integración de múltiples funciones en un solo módulo. Las limitaciones identificadas en su arquitectura, como la restricción del conector trasero exclusivamente para la ZX Printer, motivaron a otros fabricantes y desarrolladores a crear soluciones alternativas que ofrecieran mayor flexibilidad. La demostración de Paul Farrow sobre la superación del límite de 16 KiB en los cartuchos ROM también sirvió como inspiración para futuras innovaciones en el almacenamiento de datos para el sistema, contribuyendo al continuo desarrollo del ecosistema de accesorios del ZX Spectrum durante los años siguientes a su lanzamiento en septiembre de 1983.
