Circuito cuántico

Definición y concepto

El circuito cuántico constituye el modelo más común y establecido para la realización de la computación cuántica, presentando una estructura análoga a la de los circuitos clásicos tradicionales. Este modelo se fundamenta en la construcción de una secuencia ordenada de operaciones lógicas reversibles, conocidas como puertas cuánticas, que actúan directamente sobre estados cuánticos denominados cúbits. A diferencia de la computación clásica, donde la información se procesa mediante bits binarios, la naturaleza cuántica de estos sistemas introduce propiedades únicas que definen el comportamiento del circuito.

Componentes fundamentales: cúbits y puertas

Los cúbits son las unidades básicas de información en este modelo. Las puertas cuánticas que operan sobre ellos son, por definición, operadores unitarios. Esta característica matemática implica que todas las puertas cuánticas son inherentemente reversibles, lo cual contrasta marcadamente con las puertas lógicas clásicas, como la puerta AND, que a menudo son irreversibles. Como consecuencia directa de esta unitariedad y reversibilidad, es un requisito estructural que el circuito cuántico posea la misma cantidad de cúbits de entrada que de salida para mantener la coherencia del estado antes de la medición.

Representación gráfica y orígenes

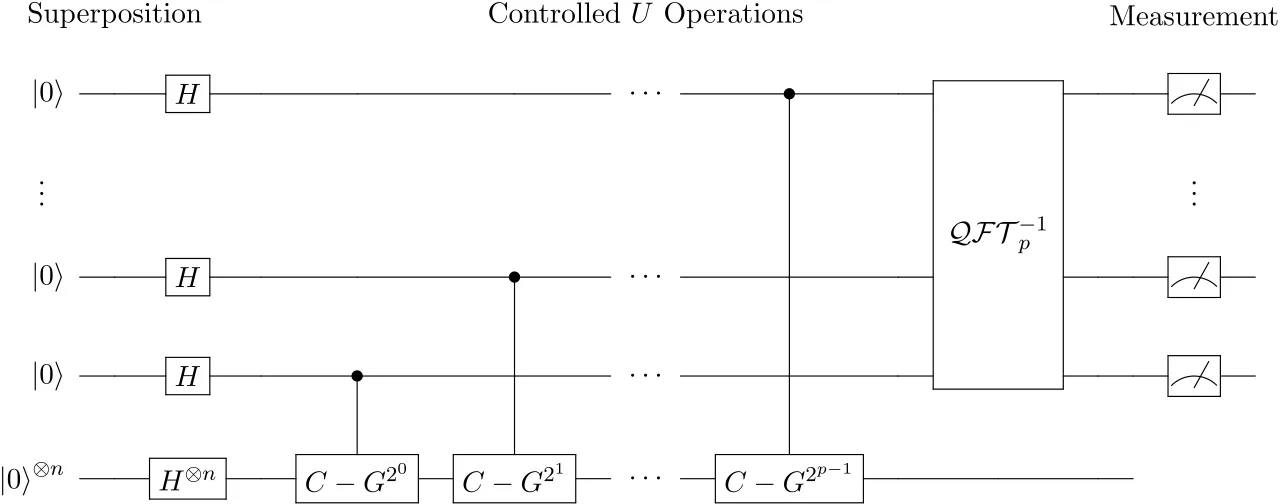

La representación gráfica estándar de los circuitos cuánticos es una herramienta visual esencial para entender su funcionamiento. Este diagrama se compone típicamente de líneas horizontales que representan la trayectoria temporal de cada cúbit, avanzando de izquierda a derecha. Sobre estas líneas se colocan cajas o símbolos que denotan las puertas cuánticas aplicadas en cada etapa de la secuencia. El origen de esta convención gráfica se remonta a una versión temprana desarrollada por el físico Richard Feynman en 1986, la cual ha evolucionado hasta convertirse en el estándar actual en la literatura científica.

Medición y colapso del estado

Es común que estos circuitos finalicen con una operación de medida sobre los cúbits. Este proceso es crucial para extraer información clásica del sistema cuántico, obteniendo resultados binarios de 0 o 1. Sin embargo, la introducción de la medida tiene un efecto profundo en la naturaleza del circuito: rompe la reversibilidad en la mayoría de los casos. Esto se debe a que el proceso de medida provoca el colapso de la función de onda del cúbit hacia el estado específico que ha sido medido, transformando la superposición cuántica en un valor definido clásico.

Historia y desarrollo del modelo

El desarrollo del modelo de circuitos cuánticos tiene raíces profundas en la física teórica de finales del siglo XX. Aunque la idea de utilizar sistemas cuánticos para el procesamiento de información surgió en los años ochenta, fue David Deutsch quien formalizó específicamente el modelo de computación por puertas cuánticas en 1989. Este trabajo se construyó sobre los cimientos establecidos por su propia propuesta de la máquina de Turing cuántica en 1985, creando así un puente entre la teoría de la computación clásica y la mecánica cuántica.

Orígenes de la representación gráfica

La forma en que visualizamos estos circuitos debe mucho a la intuición física. La representación gráfica de los circuitos cuánticos tiene su origen en una versión temprana debida a Richard Feynman en 1986. Esta notación permite representar la evolución temporal de los cúbits a lo largo de líneas horizontales, con las puertas lógicas actuando como nodos en el tiempo. Esta claridad visual ha sido fundamental para el diseño algorítmico y la comunicación entre físicos e informáticos.

Diferencias con el modelo clásico

Es crucial distinguir el formalismo teórico de las implementaciones prácticas. En el nivel abstracto, las puertas cuánticas son operadores unitarios, lo que implica que son inherentemente reversibles. Esto contrasta con las puertas lógicas clásicas tradicionales, como la puerta AND, que a menudo son irreversibles. Debido a esta propiedad de reversibilidad, un circuito cuántico debe tener tantos cúbits de entrada como de salida para preservar la información antes de la medida. Sin embargo, el proceso de medida final rompe esta reversibilidad al colapsar la función de onda, convirtiendo la superposición cuántica en resultados clásicos de 0 o 1.

¿Cómo funcionan las puertas lógicas cuánticas?

Modelado matemático y reversibilidad

Las puertas lógicas cuánticas se modelan matemáticamente como operadores unitarios que actúan sobre el espacio de estados de los cúbits. Esta naturaleza unitaria garantiza la reversibilidad del proceso de transformación, un requisito fundamental que distingue a la computación cuántica de la clásica. A diferencia de las puertas lógicas clásicas, como la puerta AND, que pueden perder información al combinar múltiples entradas en una sola salida, las puertas cuánticas deben preservar la información. Esto implica que el número de cúbits de entrada debe ser igual al número de cúbits de salida en la secuencia de operaciones, manteniendo la estructura del espacio de Hilbert.

Ejemplo de la puerta CNOT

Un ejemplo fundamental es la puerta CNOT (Controlled-NOT), que opera sobre dos cúbits: uno de control y otro de destino. Su funcionamiento consiste en invertir el estado del cúbit de destino si y solo si el cúbit de control está en el estado |1⟩. En la base computacional estándar {|00⟩, |01⟩, |10⟩, |11⟩}, esta operación se representa mediante una matriz unitaria de 4x4. La matriz de la puerta CNOT intercambia los estados |10⟩ y |11⟩, dejando inalterados |00⟩ y |01⟩. Esta operación es esencial para generar entrelazamiento y realizar correcciones de errores en circuitos cuánticos complejos.

Conjuntos universales y eficiencia

Para realizar cualquier cálculo cuántico, se utilizan conjuntos universales de puertas. Combinaciones específicas de puertas, como la puerta Toffoli y la puerta Hadamard, pueden aproximarse para formar un conjunto universal capaz de simular cualquier otra puerta cuántica con precisión arbitraria. Sin embargo, la implementación práctica enfrenta desafíos de eficiencia. Encadenar demasiadas puertas universales introduce ruido y errores acumulativos en los estados cuánticos. Por ello, la optimización de la secuencia de puertas es crítica para mantener la coherencia cuántica y obtener resultados precisos antes de que la medida final colapse la función de onda.

¿Qué es la reversibilidad en la computación cuántica?

La reversibilidad constituye un pilar fundamental en la arquitectura de los circuitos cuánticos, diferenciándolos esencialmente de sus contrapartes clásicas. En el modelo de computación por puertas cuánticas, introducido por David Deutsch en 1989, cada operación se define como un operador unitario. Esta propiedad matemática implica que la información no se pierde durante el procesamiento; por consiguiente, el circuito debe poseer el mismo número de cúbits de entrada que de salida, garantizando que el estado inicial pueda ser recuperado a partir del estado final mediante la aplicación de la puerta inversa.

Contraste con la lógica clásica y el límite de Landauer

En la computación clásica tradicional, muchas puertas lógicas son intrínsecamente irreversibles. Un ejemplo paradigmático es la puerta AND: si la salida es 0, no es posible determinar con certeza si las entradas fueron (0,0), (0,1) o (1,0). Esta pérdida de información tiene consecuencias termodinámicas directas. Según el principio de Landauer, borrar un bit de información disipa una cantidad mínima de energía igual a kBTln2, donde kB es la constante de Boltzmann y T es la temperatura absoluta. Esta disipación genera calor, lo que se convierte en un factor limitante para la densidad de los circuitos integrados clásicos.

En contraste, las puertas cuánticas, al ser unitarias, preservan la información y, en teoría, permiten una computación adiabática donde la disipación de energía podría acercarse a cero. Sin embargo, esta ventaja teórica encuentra límites en la implementación práctica. El proceso de medida, que es necesario para extraer los resultados clásicos (0 o 1) de los cúbits, rompe la reversibilidad al provocar el colapso de la función de onda. Además, los ordenadores cuánticos actuales, que dependen de tecnologías experimentales como la superposición y el entrelazamiento, enfrentan desafíos de decoherencia y control que requieren disipación de energía significativa para mantener el estado cuántico, diferenciándose así del ideal de reversibilidad perfecta.

Implementaciones experimentales: trampas de iones

Las implementaciones basadas en trampas de iones representan una de las tecnologías experimentales más maduras para la realización de circuitos cuánticos. Este enfoque aprovecha las propiedades atómicas discretas de los iones individuales, confinados en el espacio mediante campos electromagnéticos, para servir como soporte físico de los cúbits. La viabilidad de este modelo se fundamenta en trabajos pioneros que establecieron las bases teóricas y experimentales necesarias para el control coherente de los estados cuánticos.

Origen histórico y marco teórico

El desarrollo de la trampa de iones está íntimamente ligado a los trabajos de Wolfgang Paul, quien recibió el Premio Nobel de Física en 1989 por su invención de la trampa de iones dinámica. Este dispositivo permite confinar partículas cargadas en una región del espacio utilizando campos eléctricos oscilantes, superando así las limitaciones impuestas por el teorema de Earnshaw, el cual establece que un conjunto de cargas puntuales no puede mantenerse en equilibrio estable bajo la acción exclusiva de campos electrostáticos estáticos. La solución de Paul introdujo la modulación temporal del campo eléctrico, creando un potencial efectivo que atrapa los iones en el centro de la trampa.

Un hito fundamental en la computación cuántica con iones fue la propuesta teórica de la primera puerta lógica controlada, específicamente la puerta NOT controlada (CNOT), realizada por Juan Ignacio Cirac y Peter Zoller en 1995. Su modelo demostró cómo la interacción entre dos iones vecinos, mediada por el movimiento colectivo del sistema (fonones), podía utilizarse para codificar operaciones lógicas reversibles, estableciendo el vínculo directo entre la dinámica del estado interno electrónico y el grado de libertad espacial.

Confinamiento y preparación del estado cuántico

Para que un ion funcione como un cúbit estable, es esencial aislarlo de las perturbaciones térmicas del entorno. Esto se logra mediante un proceso de enfriamiento que reduce la temperatura del ion a valores cercanos al cero absoluto. Se emplean técnicas de enfriamiento por láser, como el enfriamiento Doppler, donde la presión de radiación ejercida por los fotones sobre el ion disipa su energía cinética. Una vez enfriado, el estado cuántico inicial se prepara mediante bombeo óptico, un proceso que utiliza pulsos de láser para forzar al ion a ocupar un nivel energético específico, definiendo así los estados base |0⟩ y |1⟩ del cúbit.

Operación de puertas y medición

La ejecución de las puertas cuánticas en este sistema se realiza a través de la interferencia precisa de pulsos láser que actúan sobre los niveles energéticos electrónicos del ion. Estos pulsos modifican la superposición de estados, aplicando operadores unitarios que transforman la función de onda del cúbit. En el caso de puertas de dos cúbits, la interacción se gestiona a través de los fonones, que son las cuantizaciones del movimiento vibracional colectivo de los iones en la trampa. Finalmente, para obtener el resultado clásico de la computación, se realiza una medida que provoca el colapso de la función de onda, proyectando el estado cuántico en uno de los valores definidos, rompiendo así la reversibilidad unitaria del proceso anterior.

Implementaciones experimentales: circuitos superconductores

Los circuitos electrónicos superconductores constituyen una de las líneas principales de investigación para la implementación física de cúbits. Este enfoque aprovecha las propiedades cuánticas de los circuitos a bajas temperaturas para crear estados discretos que actúan como unidades básicas de información. La arquitectura de estos dispositivos permite escalar el número de cúbits mediante técnicas de fabricación similares a las de la electrónica clásica, aunque requieren un entorno criogénico para minimizar el ruido térmico.

Arquetipos de cúbits superconductores

Existen tres arquetipos fundamentales de cúbits superconductores: los de carga, los de flujo y los de fase. Cada uno se distingue por la variable física dominante que define sus estados cuánticos. Los cúbits de carga dependen principalmente de la energía de carga eléctrica en una isla superconductora. Los cúbits de flujo se basan en la energía magnética asociada al flujo que atraviesa un anillo superconductor. Los cúbits de fase utilizan la energía de la unión de Josephson para definir sus niveles de energía.

Para mejorar la coherencia y el control, se han desarrollado varios diseños híbridos. El Transmon es una variante del cúbit de carga que reduce la sensibilidad al ruido de carga mediante una mayor capacidad de shunt. El Xmon, desarrollado para mejorar la conectividad, utiliza una geometría cruzada que permite acoplar múltiples cúbits. El Fluxonium introduce una gran inductancia de Josephson para aumentar la energía de inducción, ofreciendo una mayor protección contra el ruido. El Quantronium combina elementos de diferentes arquetipos para optimizar la relación entre frecuencia de transición y energía de carga.

Control y medición de estados cuánticos

La distinción entre los estados |0⟩ y |1⟩ en estos circuitos se logra mediante la anarmonicidad del espectro de energía. A diferencia de un oscilador armónico perfecto, donde los niveles de energía están equidistantes, la anarmonicidad permite que la transición entre el primer y segundo nivel difiera de la transición entre el segundo y tercer nivel. Esta propiedad es crucial para seleccionar específicamente la transición |0⟩ a |1⟩ sin excitar niveles superiores.

El control de los cúbits se realiza mediante pulsos de microondas aplicados a las líneas de transmisión conectadas al dispositivo. Para minimizar el desbordamiento hacia niveles de energía superiores, se utilizan correcciones DRAG (Derivative Removal by Adiabatic Gate). Esta técnica ajusta la envolvente de la fase del pulso de microondas para compensar los efectos de la anarmonicidad, mejorando la fidelidad de las puertas lógicas.

La medición de los estados cuánticos se realiza de forma dispersiva utilizando resonadores superconductores acoplados al cúbit. En este esquema, la frecuencia de resonancia del resonador depende del estado del cúbit, permitiendo leer el estado sin destruirlo inmediatamente. Sin embargo, la medición introduce ruido debido al acoplamiento con el entorno. El efecto Purcell describe la aceleración de la tasa de relajación del cúbit debido al acoplamiento con el resonador y la línea de transmisión. Para mitigar este efecto, se emplea un filtro de Purcell, que atenúa las frecuencias fuera de la banda de interés, reduciendo la tasa de decaimiento espontáneo del cúbit hacia el estado base.

Otras propuestas de realización física

Computación cuántica óptica

La implementación óptica utiliza fotones individuales como portadores de información cuántica. En este enfoque, los modos de la luz actúan como los cúbits lógicos. La manipulación del estado cuántico se realiza mediante elementos ópticos pasivos y activos. Los espejos permiten dirigir la trayectoria de los fotones, modificando la fase relativa entre los estados. Los divisores de haz son componentes fundamentales que crean superposiciones espaciales y mezclan los modos ópticos. La naturaleza voladora de los fotones facilita la transmisión de información a temperatura ambiente, aunque la interacción fotón-fotón requiere no linealidades fuertes o mediciones intermedias para generar puertas lógicas de dos cúbits eficientes.

Centros nitrógeno-vacante

Los centros nitrógeno-vacante en el diamante ofrecen una plataforma sólida para el almacenamiento y procesamiento de información cuántica. Estos defectos cristalinos consisten en un átomo de nitrógeno adyacente a una vacancia en la red de carbono. Los estados de espín electrónico del centro actúan como los niveles de energía para definir los cúbits. Esta arquitectura permite la inicialización y lectura de estados mediante excitación con luz láser y detección de fluorescencia a temperatura ambiente. La coherencia del espín puede mantenerse durante tiempos relativamente largos en comparación con otras plataformas de estado sólido, lo que facilita la ejecución de secuencias de puertas lógicas. La interacción con espines nucleares cercanos permite extender la memoria cuántica mediante acoplamientos hiperfinos.

Electrodinámica cuántica de cavidades

La electrodinámica cuántica de cavidades (CQED) explora el acoplamiento entre átomos individuales y campos electromagnéticos confinados en cavidades resonantes. En este régimen, los fotones de la cavidad interactúan fuertemente con los niveles de energía atómicos. Esta interacción permite transferir información entre el grado de libertad interno del átomo y el modo del campo electromagnético. Las cavidades pueden ser microondas para sistemas superconductores o ópticas para átomos neutros e iones. El modelo de Jaynes-Cummings describe la dinámica básica de este sistema acoplado. Esta tecnología es fundamental para la creación de puertas lógicas entre cúbits de materia y la transmisión de estados cuánticos a través de guías de onda resonantes.

Ejercicios resueltos

Ejercicio 1: Aplicación de la puerta CNOT sobre estados base

Es una operación unitaria y, por tanto, reversible, lo que significa que la información no se pierde, a diferencia de puertas clásicas como la AND. Se solicita determinar el estado de salida cuando la puerta CNOT actúa sobre el estado inicial |00⟩ y sobre el estado |11⟩.

La regla de operación de la puerta CNOT es la siguiente: si el cúbit de control está en el estado |0⟩, el cúbit de destino permanece sin cambios. Si el cúbit de control está en el estado |1⟩, el cúbit de destino se invierte (aplica una puerta X o NOT).

Caso 1: Estado inicial |00⟩. El primer cúbit (control) es |0⟩. Por lo tanto, el segundo cúbit (destino) no cambia. El estado final es |00⟩.

Caso 2: Estado inicial |11⟩. Por lo tanto, el segundo cúbit (destino) se invierte de |1⟩ a |0⟩.

Estado Inicial	Control	Destino	Operación	Estado Final
\|00⟩	\|0⟩	\|0⟩	Sin cambio	\|00⟩
\|11⟩	\|1⟩	\|1⟩	Inversión (NOT)	\|10⟩

Ejercicio 2: Estructura del algoritmo de Grover

El algoritmo de Grover es un ejemplo práctico de cómo se construye un circuito cuántico a partir de una secuencia de puertas lógicas reversibles. Este algoritmo busca un elemento específico en una base de datos no ordenada. El circuito típico consta de las siguientes etapas: inicialización con la puerta Hadamard, aplicación del oráculo, aplicación de la puerta de difusión (o puerta Grover) y finalmente la medida.

Se analiza la transformación de estados en un caso simple con dos cúbits, buscando el estado |11⟩.

Paso 1: Inicialización. Se aplica la puerta Hadamard a cada cúbit inicialmente en |0⟩. Esto crea una superposición uniforme de todos los estados posibles: |00⟩, |01⟩, |10⟩ y |11⟩.

Paso 2: Oráculo. El oráculo marca el estado objetivo |11⟩ invirtiendo su fase. Los demás estados permanecen sin cambio de fase relativa.

Paso 3: Puerta Grover (difusión). Esta operación amplifica la amplitud del estado marcado |11⟩ y reduce las amplitudes de los otros estados.

Paso 4: Medida. Al final del circuito, se realiza la medida de los cúbits. Dado que la medida rompe la reversibilidad al colapsar la función de onda, el resultado será un par de bits clásicos, 0 o 1. En el caso ideal tras una iteración, la probabilidad de obtener |11⟩ es máxima.

Este ejemplo ilustra que, aunque las puertas son reversibles, el proceso de computación cuántica termina con una medida que produce resultados clásicos, cumpliendo con el modelo de computación por puertas cuánticas introducido por David Deutsch.
