Definición y concepto
En el ámbito de la termodinámica aplicada y la ingeniería energética, un condensador es un dispositivo fundamental diseñado para facilitar la transición de fase de una sustancia desde su estado gaseoso hacia su estado líquido. Este proceso, conocido como condensación, implica la liberación de calor latente, convirtiendo al condensador en un cambiador de calor esencial dentro de diversos ciclos termodinámicos. Su función principal no es solo el cambio de estado físico, sino actuar como un foco frío o sumidero de calor, absorbiendo la energía térmica excedente del fluido de trabajo para permitir la continuidad del ciclo.
Funcionamiento como sumidero de calor
El propósito fundamental de la condensación es recuperar el fluido de trabajo en su fase líquida después de haber realizado trabajo útil o haber cedido calor en otros componentes del sistema. En los circuitos frigoríficos y de aire acondicionado, este proceso permite que el refrigerante libere el calor absorbido en el evaporador, preparándose para ser expandido nuevamente. En la producción de energía eléctrica, tanto en centrales térmicas convencionales como nucleares, el condensador juega un papel crítico en la eficiencia del ciclo de Rankine. Al actuar como sumidero de calor, permite que el vapor, tras expandirse en la turbina, vuelva a su estado líquido para ser bombeado de vuelta a la caldera o al núcleo del reactor, cerrando así el ciclo termodinámico.
Aplicaciones industriales y reducción de presión
La industria utiliza ampliamente estos aparatos en sectores diversos, incluyendo la refrigeración, el aire acondicionado, la industria naval y la generación de energía eléctrica. En las centrales térmicas, una función específica y crucial del condensador es reducir la presión del extractor de la turbina por debajo de la presión atmosférica. Esta reducción de presión crea un vacío parcial que aumenta la diferencia de presión a través de la turbina, maximizando el trabajo extraído del vapor y, por consiguiente, mejorando la eficiencia global de la planta. La disposición constructiva y el diseño del condensador están optimizados para lograr esta reducción de presión y la transferencia de calor eficiente, adaptándose a las necesidades específicas de cada aplicación industrial.
¿Cuál es la función del condensador en un ciclo termodinámico?
En el contexto de los ciclos termodinámicos, el condensador desempeña el papel fundamental de actuar como foco frío o sumidero de calor. Su función principal consiste en facilitar la transición de fase de una sustancia, específicamente al condensar un fluido de su estado gaseoso a su estado líquido. Este proceso es esencial para cerrar el ciclo y permitir que el fluido de trabajo regrese al estado inicial necesario para ser bombeado nuevamente hacia la fuente de calor, completando así el recorrido energético del sistema.
Condensación del vapor de escape y eficiencia
En las centrales térmicas y nucleares, el condensador recibe el vapor de escape procedente de la turbina. Durante esta etapa, el vapor cede su calor latente al fluido de enfriamiento, lo que provoca su transformación en líquido. Esta evacuación del calor es crítica para mantener la diferencia de temperatura necesaria entre la fuente caliente y el foco frío, lo cual es un determinante clave para la eficiencia global del ciclo termodinámico.
Al mantener una presión reducida en la salida de la turbina, se aumenta la caída de presión a través de las palas de la turbina, lo que permite extraer más trabajo mecánico del vapor. Esta reducción de presión es fundamental para optimizar el rendimiento de la expansión del vapor y, por consiguiente, la eficiencia de la conversión de energía en la central.
Gestión de purgas y vapores adicionales
Además de manejar el flujo principal de vapor de escape, el condensador debe gestionar otros flujos para mantener la estabilidad del vacío y la pureza del fluido. Esto incluye la recepción de purgas, que son pequeñas cantidades de vapor extraídas de diferentes etapas de la turbina para calentar el agua de alimentación, así como el aire que puede filtrarse en el sistema a través de juntas o sellos. También recibe el vapor de by-passes, que son flujos de vapor desviados alrededor de la turbina durante cambios de carga o arranques para evitar sobrepresiones excesivas.
La capacidad del condensador para integrar estos diversos flujos sin perder su eficacia como sumidero de calor es vital para la operación continua y eficiente de las instalaciones industriales, incluyendo la industria de la refrigeración, el aire acondicionado, la industria naval y la producción de energía eléctrica. El diseño del condensador debe asegurar que estos componentes adicionales no interfieran significativamente con la reducción de presión ni con la condensación principal del vapor de escape.
Disposición constructiva en centrales térmicas
En el contexto de las centrales térmicas y nucleares, los condensadores de agua se diseñan principalmente como cambiadores de calor del tipo carcasa y tubo. Esta disposición constructiva permite una eficiencia térmica óptima al facilitar el contacto entre el vapor procedente de la turbina y el fluido de enfriamiento, generalmente agua, que circula por el interior de los tubos. La estructura está compuesta por múltiples componentes interconectados que aseguran la condensación efectiva del vapor, reduciendo la presión del extractor de la turbina por debajo de la presión atmosférica, lo cual es fundamental para maximizar la entalpía del ciclo termodinámico.
Componentes estructurales
La configuración física del condensador integra varias partes esenciales. El cuello es la entrada principal por donde ingresa el vapor de la turbina. La carcasa actúa como el recipiente principal que alberga el haz de tubos. Las cajas de agua sirven como cámaras de distribución para el fluido de enfriamiento. Los tubos son los conductos por donde fluye el agua de enfriamiento, mientras que las placas de tubos sostienen el haz y sellan los extremos. Las placas soporte mantienen la distancia y alineación de los tubos dentro de la carcasa. El pozo caliente es la zona donde se acumula el condensado antes de ser bombeado. La zona de enfriamiento de aire y el sistema de extracción de aire gestionan los gases no condensables para mantener la presión de vacío.
| Componente | Función principal |
|---|---|
| Cuello | Entrada del vapor de la turbina hacia la carcasa. |
| Carcasa | Recipiente principal que contiene el haz de tubos y el vapor. |
| Cajas de agua | Distribución y recolección del fluido de enfriamiento. |
| Tubos | Conductos por donde circula el agua de enfriamiento. |
| Placas de tubos | Sostén y sellado del haz de tubos. |
| Placas soporte | Alineación y espaciado de los tubos dentro de la carcasa. |
| Pozo caliente | Acumulación del condensado líquido. |
| Zona de enfriamiento de aire | Enfriamiento de los gases no condensables. |
| Sistema de extracción de aire | Mantención del vacío eliminando gases no condensables. |
La integración de estos elementos asegura que el condensador funcione eficazmente como foco frío o sumidero de calor. La disposición de los tubos puede variar según el número de pasos o cuerpos, adaptándose a las necesidades específicas de la central. La eficiencia de este sistema depende de la correcta interacción entre todos estos componentes, garantizando que el vapor se condense rápidamente y se mantenga la presión de vacío necesaria para el rendimiento de la turbina.
¿Qué tipos de condensadores existen según su disposición?
Los condensadores de centrales térmicas se clasifican según su disposición física relativa a la turbina y según la configuración interna de los flujos. Esta clasificación es fundamental para optimizar el espacio, la caída de presión y la eficiencia del ciclo termodinámico. La posición del condensador influye directamente en la longitud de los tubos de succión y en la altura de la torre de enfriamiento o del cuerpo de agua.
Clasificación según la disposición espacial
Existe una distinción clara entre las disposiciones axiales, laterales e inferiores. Cada configuración presenta ventajas constructivas y operativas específicas que dependen de la potencia instalada y de la geometría de la sala de máquinas.
Condensadores axiales
En la disposición axial, el condensador se sitúa directamente debajo de la turbina, alineado con el eje de rotación. Esta configuración permite una conexión directa y corta entre el extractor de la turbina y la entrada del condensador, minimizando las pérdidas de presión por fricción. Es la solución más común en turbinas de vapor de media y gran potencia. Los datos indican que esta disposición es típica para turbinas de hasta 150 MW, aunque su aplicación puede extenderse a rangos superiores dependiendo del diseño específico de la carcasa y los tubos. La ventaja principal es la reducción de la longitud del colector de entrada, lo que favorece un flujo más uniforme del vapor.
Condensadores laterales
La disposición lateral coloca el condensador a los costados de la turbina. Esta opción se utiliza cuando el espacio vertical es limitado o cuando se desea distribuir la carga térmica en dos unidades separadas para facilitar el mantenimiento. Requiere colectores de entrada más complejos para dirigir el vapor desde el extractor hacia los lados. Esta configuración puede aumentar ligeramente las pérdidas de presión en la entrada si no se diseña cuidadosamente la sección de transición.
Condensadores inferiores
En la disposición inferior, el condensador se ubica debajo de la turbina pero no necesariamente en línea directa con el eje, o bien se refiere a configuraciones donde el cuerpo del condensador se asienta en la base de la sala de máquinas para aprovechar la gravedad en la circulación del fluido de enfriamiento. Esta disposición puede requerir soportes estructurales más robustos y una mayor altura libre debajo de la sala de calderas.
Clasificación según número de pasos o cuerpos
Además de la posición, los condensadores se clasifican por el número de pasos del fluido de enfriamiento (generalmente agua) a través de los tubos. Un condensador de un paso tiene el agua fluyendo una sola vez a través de los tubos, mientras que un condensador de dos pasos divide el flujo en dos trayectorias, lo que permite mayor velocidad del agua y mejor coeficiente de transferencia de calor. También existen condensadores de dos cuerpos, donde se utilizan dos unidades separadas para dividir la carga térmica, lo que ofrece flexibilidad operativa y facilita la limpieza sin detener toda la unidad.
| Tipo de Disposición | Posición relativa a la turbina | Características principales | Aplicación típica |
|---|---|---|---|
| Axial | Debajo, alineado con el eje | Conexión corta, mínimas pérdidas de presión | Turbinas hasta 150 MW y superiores |
| Lateral | A los costados | Requiere colectores complejos, distribución de carga | Espacio vertical limitado o mantenimiento por unidades |
| Inferior | En la base de la sala | Aprovecha gravedad, requiere soportes robustos | Configuraciones específicas de sala de máquinas |
La elección entre estas disposiciones depende de un análisis integral que incluye la potencia de la turbina, el espacio disponible en la sala de máquinas, la altura de la torre de enfriamiento y los costos de construcción y mantenimiento. Cada tipo ofrece soluciones específicas para optimizar el rendimiento termodinámico del ciclo.
Condensadores en máquinas frigoríficas
En el contexto de las máquinas frigoríficas y sistemas de aire acondicionado, el condensador cumple la función crítica de disipar la carga térmica total del ciclo. Esta carga comprende el calor absorbido por el fluido refrigerante en el evaporador, así como la energía mecánica añadida por el compresor que se transforma en calor durante la compresión isentrópica. El objetivo es reducir la entalpía del vapor sobrecalentado para lograr su condensación a presión constante, devolviendo el calor al foco frío o sumidero térmico.
Condensadores de tubos y aletas (enfriamiento por aire)

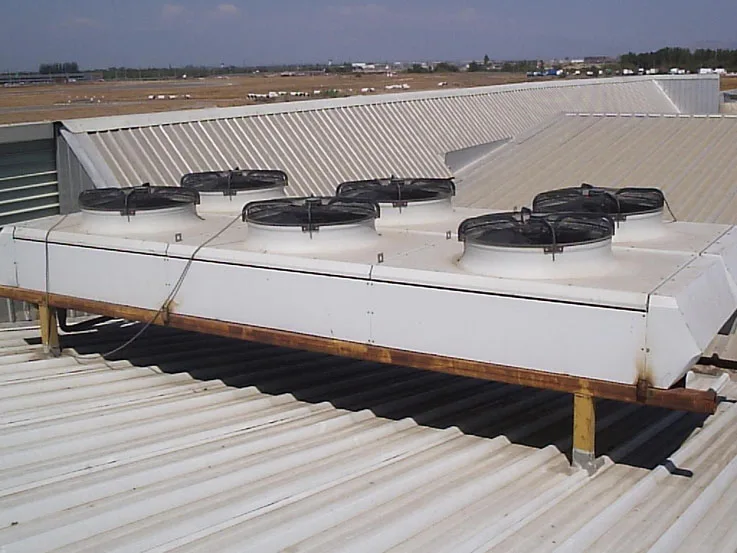

Los condensadores de tubos y aletas, conocidos comúnmente como condensadores al aire, son ampliamente utilizados en unidades compactas de aire acondicionado y sistemas de refrigeración donde el recurso hídrico es escaso o costoso. En estos dispositivos, el fluido refrigerante fluye a través de una serie de tubos metálicos, mientras que el aire circula externamente sobre las aletas montadas en los tubos para aumentar el área superficial de intercambio. Esta configuración maximiza la transferencia de calor por convección forzada, ya que el coeficiente de transferencia del aire es generalmente menor que el del agua. La disposición de las aletas puede variar desde placas planas hasta formas ondulares para romper la capa límite del aire, mejorando así la eficiencia térmica del sumidero de calor.
Condensadores de placas (enfriamiento por agua)
Los condensadores de placas representan una solución eficiente para aplicaciones donde el agua es el fluido secundario principal. Estos intercambiadores de calor consisten en un conjunto de placas metálicas grabadas con canales por donde fluyen el refrigerante y el agua de enfriamiento en flujos cruzados o en contracorriente. La gran ventaja de esta tecnología es la alta relación área superficial por unidad de volumen, lo que permite una compacta disposición constructiva. El uso de placas permite una mejor distribución de los flujos y una mayor eficiencia en la recuperación de calor, facilitando la reducción de la presión del extractor o la línea de alta del sistema por debajo de valores óptimos para la expansión posterior. Estos equipos son comunes en centrales térmicas más pequeñas, sistemas de refrigeración industrial y plantas de producción de energía eléctrica donde el mantenimiento del foco frío es esencial para la eficiencia global del ciclo termodinámico.
Ejercicios resueltos
Ejercicio 1: Identificación de componentes estructurales
Enunciado: Se presenta un equipo de intercambio de calor en una central térmica compuesto por una carcasa externa y un haz de tubos internos. El fluido de trabajo (vapor) fluye por la carcasa, mientras que el fluido de enfriamiento (agua) circula por los tubos. Identifique el tipo de condensador según la clasificación constructiva proporcionada y explique la función de cada fluido.
Resolución paso a paso:
- Paso 1: Análisis de la disposición física. Los datos indican que el equipo es un cambiador de calor del tipo "carcasa y tubo". Según la clasificación constructiva, esto corresponde a un condensador de agua.
- Paso 2: Identificación de los fluidos. El fluido que cambia de estado es la sustancia que se condensa de gaseoso a líquido (vapor). El fluido que absorbe el calor es el medio de enfriamiento (agua).
- Paso 3: Conclusión. Se trata de un condensador de agua tipo carcasa y tubo. El vapor cede calor al agua que circula por los tubos, pasando de estado gaseoso a líquido.
Resultado: El componente es un condensador de agua (cambiador de calor tipo carcasa y tubo).
Ejercicio 2: Principio de vacío en el extractor de la turbina
Enunciado: En una central térmica, el vapor sale de la turbina hacia el condensador. Explique por qué la presión en el extractor de la turbina se mantiene por debajo de la presión atmosférica y cuál es la función termodinámica del condensador en este contexto.
- Paso 1: Función del condensador como foco frío. El condensador actúa como un sumidero de calor o foco frío en el ciclo termodinámico. Su objetivo es extraer la energía térmica del vapor para condensarlo.
- Paso 2: Relación presión-estado. Al condensar la sustancia de su estado gaseoso a su estado líquido, el volumen específico disminuye drásticamente. Esta reducción de volumen, al mantenerse en un espacio cerrado (la carcasa del condensador), genera una presión inferior a la atmosférica.
- Paso 3: Impacto en la turbina. La reducción de la presión en el extractor de la turbina crea un gradiente de presión mayor entre la entrada y la salida de la turbina, optimizando la expansión del vapor.
Resultado: El condensador reduce la presión del extractor de la turbina por debajo de la presión atmosférica al actuar como foco frío que condensa el vapor.
Aplicaciones prácticas
Los condensadores termodinámicos son componentes fundamentales en múltiples sectores industriales, donde su capacidad para transformar el estado gaseoso de un fluido en líquido resulta crítica para la eficiencia energética y el funcionamiento continuo de los sistemas. Su aplicación abarca desde la climatización de espacios habitados hasta la generación masiva de energía eléctrica, adaptándose a las exigencias específicas de cada entorno operativo mediante variaciones en su diseño constructivo y en la selección de los fluidos de trabajo.
Industria de la refrigeración y el aire acondicionado
En los sistemas de refrigeración y aire acondicionado, el condensador actúa como el punto de liberación principal de la carga térmica extraída del espacio o del producto a enfriar. En estos ciclos, el refrigerante cede su calor al medio ambiente, ya sea aire o agua, pasando de vapor sobrecalentado a líquido saturado. Esta transición de fase es esencial para mantener la presión alta necesaria en el lado caliente del ciclo, permitiendo que el fluido regrese al evaporador a través de la válvula de expansión. La eficiencia de este intercambio determina directamente el coeficiente de rendimiento del sistema completo.
Industria naval
La industria naval emplea condensadores de forma extensa, aprovechando la abundancia de agua de mar como fluido de enfriamiento secundario. En las turbinas de vapor de los buques, el condensador reduce la presión del vapor de escape por debajo de la presión atmosférica, maximizando la diferencia de entalpía a través de la turbina y, por ende, la potencia generada. El uso de agua de mar implica desafíos específicos de corrosión y ensuciamiento, lo que influye en la selección de materiales para los tubos y la carcasa del cambiador de calor, asegurando la durabilidad del equipo en un entorno marino hostil.
Producción de energía eléctrica
En las centrales térmicas y nucleares, el condensador es un elemento clave en el ciclo de Rankine. Su función principal es actuar como sumidero de calor, recibiendo el vapor de baja presión procedente del extractor de la turbina y condensándolo a temperatura constante. Esta reducción de presión en el lado de salida de la turbina aumenta el trabajo neto producido por el ciclo termodinámico. El condensado resultante, a menudo llamado agua de alimentación, es bombeado de vuelta a la caldera o al núcleo del reactor, cerrando así el circuito de trabajo y manteniendo la continuidad de la generación eléctrica.
Preguntas frecuentes
¿Cuál es la función principal de un condensador en un ciclo de Rankine?
La función principal es extraer el calor latente de vaporización del vapor de escape de la turbina, transformándolo en líquido saturado o subenfriado a presión constante. Esto permite reducir la presión de salida de la turbina, aumentando la diferencia de entalpía y, consecuentemente, el trabajo neto producido por el ciclo.
¿Qué diferencia hay entre un condensador de superficie y uno de contacto directo?
En un condensador de superficie, el vapor y el líquido de enfriamiento están separados por paredes metálicas (tubos o placas), por lo que no se mezclan. En un condensador de contacto directo, el vapor y el líquido de enfriamiento se mezclan físicamente, lo que requiere que el fluido de trabajo sea relativamente puro o que se acepte cierta mezcla, como en los condensadores de torre de enfriamiento.
¿Por qué es importante la presión de succión en el condensador de una máquina frigorífica?
La presión en el condensador determina la temperatura a la que se rechaza el calor al medio exterior. Una presión óptima asegura que la temperatura de condensación sea ligeramente superior a la del fluido de enfriamiento, minimizando la diferencia de temperatura media logarítmica y reduciendo las pérdidas exergéticas en el intercambiador.
¿Qué es la "sobreenfriamiento" o "subenfriamiento" en un condensador?
El sobreenfriamiento ocurre cuando el líquido sale del condensador a una temperatura inferior a la temperatura de saturación correspondiente a la presión del condensador. Esto es beneficioso porque aumenta la entalpía de entrada a la bomba o compresor y reduce la posibilidad de cavitación o vaporización prematura en la línea de succión.
¿Cómo afecta la suciedad en los tubos de un condensador al rendimiento?
La acumulación de suciedad (incrustaciones, óxido, sedimentos) actúa como una resistencia térmica adicional, reduciendo el coeficiente global de transmisión de calor. Esto provoca que la temperatura de condensación suba (aumentando la presión) para mantener el mismo flujo de calor, lo que disminuye la eficiencia térmica del ciclo y aumenta el consumo de trabajo de la bomba de condensado o del compresor.
Resumen
El condensador es un elemento esencial en los ciclos termodinámicos, encargado de la licuefacción del vapor mediante la extracción de calor a presión constante. Su diseño, ya sea de superficie o de contacto directo, influye directamente en la eficiencia del sistema, la presión de operación y el consumo energético de los componentes auxiliares. La comprensión de sus principios de funcionamiento, tipos constructivos y aplicaciones en centrales térmicas y máquinas frigoríficas es fundamental para el análisis y la optimización de los sistemas de conversión de energía.
