Mecánica vectorial para ingenieros dinámica

La dinámica es la rama de la mecánica clásica que estudia el movimiento de los cuerpos y las fuerzas que lo provocan. A diferencia de la estática, que analiza cuerpos en equilibrio, la dinámica se centra en cómo cambian la posición, la velocidad y la aceleración de un objeto a lo largo del tiempo bajo la acción de cargas externas.

El enfoque vectorial es fundamental en la ingeniería porque permite representar magnitudes físicas como la fuerza, la velocidad y el momento lineal mediante vectores, lo que facilita el análisis en tres dimensiones. Este método proporciona una estructura matemática rigurosa para resolver problemas complejos, desde el diseño de sistemas de suspensión en automóviles hasta la trayectoria de satélites en el espacio.

Definición y concepto

La dinámica es la rama de la mecánica clásica que analiza el movimiento de los cuerpos y las fuerzas que lo provocan. Mientras la estática estudia los cuerpos en equilibrio bajo la acción de fuerzas, y la cinemática describe el movimiento sin considerar sus causas, la dinámica conecta ambas perspectivas. Su objetivo es predecir cómo cambia el estado de movimiento cuando se aplican fuerzas externas.

Diferencias con estática y cinemática

La distinción entre estas tres ramas es fundamental para estructurar el estudio de la ingeniería. La estática se centra en cuerpos donde la suma de fuerzas y momentos es nula, resultando en una aceleración cero o constante. La cinemática, por otro lado, se ocupa de la geometría del movimiento: posición, velocidad y aceleración, sin importar la masa del cuerpo ni las fuerzas involucradas.

La dinámica integra estos conceptos. No basta con saber dónde está un objeto (cinemática) o qué fuerzas lo empujan (estática); la dinámica explica cómo esas fuerzas modifican la trayectoria en el tiempo. Esta integración permite resolver problemas complejos, como el diseño de sistemas de suspensión en automóviles o la órbita de satélites.

El enfoque vectorial

El enfoque vectorial es esencial en la dinámica moderna porque permite manejar la dirección y el sentido de las magnitudes físicas. En lugar de tratar las cantidades como simples números (escalares), se representan como vectores que tienen magnitud, dirección y sentido. Esto es crucial porque una fuerza hacia la derecha no tiene el mismo efecto que una fuerza de igual magnitud hacia arriba.

En este enfoque, la posición de una partícula se define mediante un vector de posición r. La velocidad es la derivada temporal de este vector, y la aceleración es la derivada de la velocidad. Las fuerzas también se tratan como vectores, lo que facilita la aplicación de las leyes de Newton en sistemas tridimensionales.

Dato curioso: El uso sistemático de vectores en la dinámica se debe en gran medida a la obra de Josiah Willard Gibbs y Oliver Heaviside a finales del siglo XIX, quienes simplificaron la notación matemática para hacer más accesible el cálculo de fuerzas y movimientos.

La ventaja principal del método vectorial sobre el enfoque escalar clásico es su capacidad para manejar la simultaneidad de componentes. En un problema escalar, a menudo hay que descomponer fuerzas en ejes X, Y y Z por separado. Con vectores, se pueden operar directamente, reduciendo errores de signo y mejorando la claridad en problemas tridimensionales complejos.

Representación matemática

La ecuación fundamental de la dinámica vectorial para una partícula se expresa mediante la segunda ley de Newton. Esta ley establece que la suma de las fuerzas que actúan sobre un cuerpo es igual al producto de su masa por su aceleración vectorial.

Matemáticamente, esto se representa como:

Donde F es el vector fuerza, m es la masa (un escalar) y a es el vector aceleración. Esta fórmula es poderosa porque funciona independientemente del sistema de coordenadas elegido. Se puede aplicar en coordenadas cartesianas, cilíndricas o normales y tangenciales, adaptándose a la geometría del problema.

El enfoque vectorial permite descomponer estos vectores en componentes según convenga. Por ejemplo, en un movimiento circular, es útil descomponer la aceleración en una componente normal (hacia el centro) y otra tangencial (a lo largo de la trayectoria). Esta flexibilidad es lo que hace del método vectorial una herramienta indispensable para los ingenieros al analizar sistemas dinámicos complejos.

Historia y desarrollo del enfoque vectorial

La evolución de la dinámica refleja el paso de descripciones geométricas complejas a la precisión algebraica. Las bases se establecieron en el siglo XVII con Isaac Newton, quien formuló las leyes del movimiento. Su obra Philosophiæ Naturalis Principia Mathematica introdujo la relación fundamental entre fuerza y aceleración. Esta relación se expresa como

El aporte de Euler y el cuerpo rígido

Leonhard Euler transformó la mecánica al aplicar el cálculo de Newton a sistemas más complejos. En el siglo XVIII, Euler definió las ecuaciones del movimiento para el cuerpo rígido. Su trabajo permitió descomponer el movimiento en traslación del centro de masa y rotación alrededor de este punto. Esta distinción fue crucial para la ingeniería mecánica y la astronomía. Euler introdujo las ecuaciones que llevan su nombre, vinculando el momento angular con el torque aplicado. Estas relaciones sentaron las bases para analizar volantes, ejes y estructuras giratorias. La formalización matemática de Euler hizo posible predecir el comportamiento de objetos sólidos sin descomponerlos en partículas infinitesimales en cada cálculo. Su legado técnico sigue siendo la columna vertebral de la dinámica clásica.

La revolución vectorial del siglo XX

Aunque los vectores existían matemáticamente desde finales del siglo XIX, su integración sistemática en la enseñanza de la ingeniería tardó en consolidarse. El método vectorial ofrecía una notación más limpia y una mayor independencia del sistema de coordenadas elegido. En la primera mitad del siglo XX, autores como Gibbs y Wilson popularizaron el cálculo vectorial, pero su aplicación pedagógica específica para ingenieros requirió un esfuerzo de síntesis. Este esfuerzo culminó con la obra de Ferdinand P. Beer y E. Russell Johnston. Sus libros de texto estandarizaron el enfoque vectorial en las aulas de ingeniería a nivel mundial. Beer y Johnston estructuraron la materia para que el estudiante pudiera visualizar fuerzas y momentos como entidades geométricas antes de pasar al álgebra. Su metodología enfatizaba la descomposición vectorial para resolver problemas de cinemática y cinética. Esta estandarización redujo la curva de aprendizaje y permitió comparar resultados entre distintas disciplinas de la ingeniería. El impacto de su obra se observa en cómo se enseñan hoy la velocidad angular y la aceleración centrípeta. La consecuencia es directa: mayor claridad conceptual desde el primer curso.

Sabías que: La notación vectorial moderna simplifica cálculos que, en el método escalario de Newton, requerían a menudo tres ecuaciones simultáneas por cada dimensión espacial. Esta eficiencia es vital en la dinámica de sistemas complejos.

El desarrollo histórico muestra una transición de la intuición física a la rigor formal. Cada etapa añadió herramientas que permitieron a los ingenieros abordar problemas más intrincados. La dinámica vectorial actual integra lo mejor de estas tradiciones. Combina la profundidad de Euler con la claridad pedagógica de Beer y Johnston. Este enfoque permite analizar desde el movimiento de un proyectil hasta la vibración de una turbinas. La evolución continúa con la introducción de la dinámica matricial y el método de Lagrange, pero los fundamentos vectoriales siguen siendo esenciales. Comprender esta historia ayuda a apreciar por qué se utilizan ciertos símbolos y métodos en los problemas actuales. La precisión en la definición de vectores de posición y velocidad sigue siendo el primer paso para cualquier análisis dinámico riguroso.

¿Cuáles son los principios fundamentales de la dinámica?

La dinámica de partículas se sustenta en tres postulados establecidos por Isaac Newton en el siglo XVII. Estas leyes describen la relación entre las fuerzas que actúan sobre un cuerpo y el movimiento resultante. Son la base para analizar desde el trayecto de un proyectil hasta la órbita de un satélite. Sin embargo, su aplicación correcta requiere definir con precisión el sistema de referencia.

Primera ley: El principio de inercia

Un cuerpo permanece en reposo o en movimiento rectilíneo uniforme a menos que una fuerza neta actúe sobre él. Esto introduce el concepto de inercia: la resistencia natural de la materia a cambiar su estado de movimiento. No se necesita fuerza para mantener la velocidad, sino para cambiarla. Esta ley define qué es un sistema de referencia inercial.

En un sistema inercial, si la suma de fuerzas es cero, la aceleración también lo es. Los sistemas fijos a la superficie de la Tierra son aproximaciones inerciales para la mayoría de los problemas de ingeniería, aunque técnicamente giran. La precisión requerida determina si esa rotación importa.

Segunda ley: Fuerza y aceleración

La aceleración de una partícula es directamente proporcional a la fuerza neta aplicada e inversamente proporcional a su masa. La dirección de la aceleración coincide con la de la fuerza resultante. Esta relación se expresa matemáticamente como:

Donde F es la fuerza neta, m es la masa inercial y a es la aceleración. Esta ecuación vectorial permite descomponer el movimiento en ejes coordenados. Es la herramienta principal para resolver problemas de dinámica. La masa actúa como el puente entre la causa (fuerza) y el efecto (aceleración).

Es crucial recordar que F es la suma vectorial de todas las fuerzas externas. Las fuerzas internas de un sistema de partículas se cancelan en pares, según la tercera ley. Esta distinción es vital al aislar el cuerpo en un diagrama de cuerpo libre.

Dato curioso: La masa en F=ma es la masa inercial, que mide la resistencia al cambio de movimiento. No debe confundirse con la masa gravitatoria, que determina la fuerza de atracción entre dos cuerpos. En la mecánica clásica, ambas son equivalentes, pero conceptualmente distintas.

Tercera ley: Acción y reacción

Cuando un cuerpo A ejerce una fuerza sobre un cuerpo B, el cuerpo B ejerce una fuerza igual en magnitud y opuesta en dirección sobre el cuerpo A. Estas fuerzas siempre actúan sobre cuerpos diferentes. Por eso no se cancelan al analizar el movimiento de un solo cuerpo. Esta ley es fundamental para analizar sistemas de múltiples partículas.

La acción y reacción son simultáneas y del mismo tipo de fuerza. Si la fuerza es de contacto, ambas son de contacto. Si es gravitatoria, ambas son gravitatorias. Esta simetría simplifica el análisis de fuerzas internas en estructuras y mecanismos.

Ley de gravitación universal

Para partículas a gran escala o en el espacio, la fuerza gravitatoria es dominante. Newton propuso que dos masas se atraen con una fuerza proporcional al producto de sus masas e inversamente proporcional al cuadrado de la distancia entre ellas:

Donde G es la constante de gravitación universal, m1​ y m2​ son las masas, y r es la distancia entre sus centros. Esta ley permite calcular el peso de un cuerpo como la fuerza gravitatoria ejercida por la Tierra. En la superficie terrestre, esto se simplifica a W=mg, donde g es la aceleración debida a la gravedad.

La aplicación correcta de estas leyes requiere identificar todas las fuerzas externas, elegir un sistema de referencia inercial adecuado y aplicar las ecuaciones vectoriales. La dinámica de partículas es, en esencia, la traducción de fuerzas en movimiento a través de estas tres leyes fundamentales.

Dinámica de partículas: métodos de resolución

Resolver problemas de dinámica de partículas no requiere siempre el mismo enfoque. La elección del método adecuado depende fundamentalmente de qué variables se conocen y cuáles se buscan. Existen tres pilares fundamentales: la Segunda Ley de Newton, el Teorema del Trabajo y la Energía, y el Principio del Impulso y la Cantidad de Movimiento. Cada uno ofrece una vía más directa según si el factor crítico es el tiempo, la distancia recorrida o la velocidad instantánea.

Segunda Ley de Newton: Fuerza, Masa y Aceleración

Este es el enfoque más directo y universal. Establece que la suma de las fuerzas externas que actúan sobre una partícula es igual al producto de su masa por su aceleración. Se expresa matemáticamente como:

Este método es insustituible cuando la aceleración juega un papel central o cuando se necesita determinar fuerzas específicas, como la tensión en una cuerda o la reacción en una superficie. Es especialmente útil cuando las fuerzas son constantes o dependen explícitamente del tiempo. Sin embargo, su principal limitación es que requiere integrar la aceleración para obtener la velocidad, y volver a integrar para hallar la posición. Esto puede volverse tedioso si la trayectoria es compleja o si las fuerzas dependen de la posición de forma no lineal.

Teorema del Trabajo y la Energía

Cuando el tiempo no es una variable conocida ni se busca como resultado final, este método suele ser el más eficiente. El teorema establece que el trabajo neto realizado por todas las fuerzas que actúan sobre una partícula es igual al cambio en su energía cinética:

Donde T representa la energía cinética (21​mv2) y U el trabajo realizado. Este enfoque es ideal para problemas donde se relacionan la velocidad y la posición. Por ejemplo, si se quiere saber qué velocidad alcanza un bloque al deslizarse por un plano inclinado con fricción, calcular el trabajo de la gravedad y la fricción es más directo que integrar la aceleración a lo largo del tiempo. Las fuerzas que no realizan trabajo, como la fuerza normal en superficies lisas o las fuerzas centrípetas en movimiento circular uniforme, desaparecen de la ecuación, simplificando el cálculo significativamente.

Sabías que: En sistemas conservativos, donde solo actúan fuerzas como la gravedad o el resorte ideal, el Teorema del Trabajo y la Energía se reduce a la Conservación de la Energía Mecánica, permitiendo resolver problemas complejos con una sola ecuación escalar.

Principio del Impulso y la Cantidad de Movimiento

Este método es la herramienta preferida cuando el tiempo es el factor determinante. El principio establece que la cantidad de movimiento inicial de una partícula más la suma de los impulsos de todas las fuerzas que actúan sobre ella durante un intervalo de tiempo es igual a la cantidad de movimiento final:

Es particularmente útil en problemas de impacto, choques o cuando las fuerzas varían rápidamente con el tiempo (como la fuerza de un motor a reacción o la resistencia del aire). También es fundamental cuando se conocen las fuerzas promedio y se desea encontrar el cambio de velocidad después de un tiempo específico. A diferencia del método de Newton, que da la aceleración instantánea, este enfoque proporciona una visión integral del cambio en el movimiento a lo largo de un periodo.

La elección correcta del método ahorra tiempo y reduce errores. Si buscas aceleración o fuerzas instantáneas, usa Newton. Si relacionas velocidad y posición sin importar el tiempo, usa Trabajo-Energía. Si el tiempo es clave o hay fuerzas variables en el tiempo, el Impulso-Cantidad de Movimiento es la vía más directa. Dominar estos tres enfoques permite abordar casi cualquier problema de dinámica de partículas con precisión y eficiencia.

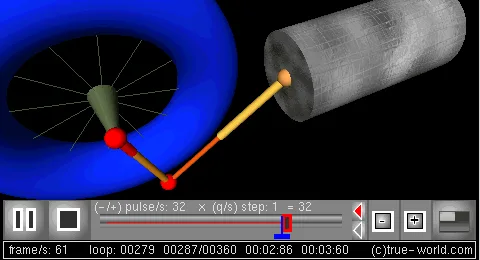

¿Cómo se analiza el movimiento de cuerpos rígidos?

El análisis del movimiento de cuerpos rígidos en dinámica requiere descomponer la complejidad geométrica en componentes cinemáticas fundamentales. A diferencia de una partícula puntual, un cuerpo rígido mantiene distancias fijas entre sus puntos, lo que permite separar el movimiento global en traslación y rotación. Esta distinción es crucial para aplicar correctamente las leyes de Newton y de Euler.

Traslación y rotación

En la traslación pura, todos los puntos del cuerpo siguen trayectorias paralelas. Si el cuerpo se mueve en línea recta, es traslación rectilínea; si las trayectorias son curvas pero paralelas, es traslación curvilínea. La clave aquí es que la orientación del cuerpo no cambia respecto al espacio fijo.

La rotación implica que el cuerpo gira alrededor de un eje. En la rotación alrededor de un eje fijo, todos los puntos describen arcos de círculo centrados en ese eje. La velocidad angular es la misma para todo el cuerpo, pero la velocidad lineal depende de la distancia al eje. El movimiento plano general combina ambas: cualquier movimiento en un plano puede verse como una traslación de un punto de referencia más una rotación alrededor de ese punto.

Momento de inercia

El momento de inercia cuantifica la resistencia de un cuerpo rígido a cambiar su estado de rotación. No depende solo de la masa total, sino de cómo está distribuida respecto al eje de giro. Una masa alejada del eje contribuye más que una masa cercana.

Dato curioso: Un patinador que gira sobre hielo reduce su radio de giro al acercar los brazos al cuerpo. Al disminuir su momento de inercia, su velocidad angular aumenta para conservar el momento angular, girando más rápido sin aplicar fuerza externa adicional.

Para un eje fijo, el momento de inercia I se calcula integrando la masa diferencial por el cuadrado de su distancia al eje:

Dinámica de rotación y movimiento plano

La dinámica de rotación alrededor de un eje fijo se rige por una ecuación análoga a la segunda ley de Newton. La suma de los momentos de fuerza (torques) externos respecto al eje es igual al producto del momento de inercia por la aceleración angular:

Donde MG​ es el momento de fuerza, IG​ es el momento de inercia respecto al eje que pasa por el centro de gravedad G, y α es la aceleración angular. Esta relación muestra que, para una misma fuerza aplicada, un cuerpo con mayor momento de inercia acelerará más lentamente.

En el movimiento plano general, el análisis se vuelve más complejo porque el cuerpo traslada y rota simultáneamente. Se descompone en dos ecuaciones vectoriales independientes:

• La ecuación de traslación: la suma de fuerzas externas es igual a la masa por la aceleración del centro de gravedad (∑F=maG​).
• La ecuación de rotación: la suma de momentos respecto al centro de gravedad es igual al momento de inercia por la aceleración angular (∑MG​=IG​α).

Diagramas esenciales

La precisión en la solución de problemas de dinámica depende críticamente de dos herramientas gráficas: el diagrama de cuerpo libre (DCL) y el diagrama de cantidad de movimiento (DCM). El DCL muestra todas las fuerzas externas y momentos que actúan sobre el cuerpo, aislándolo de su entorno. El DCM representa los efectos inerciales, es decir, cómo el cuerpo "responde" a esas fuerzas en términos de masa, aceleración lineal y momento de inercia.

Un error común es confundir las fuerzas aplicadas con las fuerzas inerciales. El DCL contiene las causas (fuerzas y momentos externos), mientras que el DCM contiene los efectos (masa por aceleración y momento de inercia por aceleración angular). Igualar ambos diagramas permite establecer las ecuaciones del movimiento. Sin esta distinción clara, es fácil perder términos o duplicar variables en sistemas complejos. La disciplina en dibujar estos diagramas antes de escribir una sola ecuación es lo que separa un análisis riguroso de una estimación aproximada.

Vibraciones mecánicas y análisis dinámico

Las vibraciones mecánicas constituyen un fenómeno ondulatorio fundamental en la dinámica de sistemas ingenieriles. Se definen como oscilaciones alrededor de una posición de equilibrio estable, generadas por fuerzas internas o externas. El análisis riguroso permite predecir el comportamiento temporal de estructuras y máquinas, evitando fallos catastróficos por fatiga o resonancia. Comprender estos movimientos es esencial para diseñar todo, desde puentes que soportan vientos fuertes hasta turbinas que giran a miles de revoluciones por minuto.

Modelo masa-resorte-amortiguador

El sistema masa-resorte-amortiguador representa la abstracción matemática más utilizada para modelar vibraciones lineales. Consiste en una masa m conectada a una pared fija mediante un resorte de rigidez k y un amortiguador viscoso con coeficiente c. Este modelo simplifica la realidad capturando tres propiedades físicas clave: la inercia (masa), la elasticidad (resorte) y la disipación de energía (amortiguador). La ecuación diferencial que rige su movimiento unidimensional es:

Donde x es el desplazamiento, los puntos indican derivadas temporales y F(t) es la fuerza externa. Este enfoque permite analizar sistemas complejos descomponiéndolos en modos normales de vibración. La precisión del modelo depende de la linealidad asumida en el resorte y la dependencia lineal de la velocidad en el amortiguador.

Parámetros dinámicos fundamentales

La frecuencia natural ωn es la tasa a la que un sistema oscila cuando se deja libre de fuerzas externas. Se calcula como:

El periodo T es el tiempo necesario para completar un ciclo completo, siendo inversamente proporcional a la frecuencia. El amortiguamiento crítico cc marca el umbral entre el movimiento oscilatorio y el retorno exponencial al equilibrio sin sobrepasarlo:

Dato curioso: El colapso del puente de Tacoma Narrows en 1940 demostró dramáticamente lo que ocurre cuando la frecuencia del viento coincide con la frecuencia natural de la estructura. La resonancia generó oscilaciones de torsión tan intensas que la estructura se fracturó en minutos, cambiando para siempre el diseño de puentes colgantes.

Vibraciones libres y forzadas

Las vibraciones libres ocurren cuando el sistema se mueve únicamente por condiciones iniciales (desplazamiento o velocidad inicial), sin fuerzas externas continuas. Si el amortiguamiento es bajo, las oscilaciones decaen exponencialmente hasta detenerse. En cambio, las vibraciones forzadas surgen cuando una fuerza periódica F(t) actúa sobre el sistema. Este escenario es crítico porque puede generar resonancia: si la frecuencia de la fuerza externa se acerca a la frecuencia natural del sistema, la amplitud de oscilación puede crecer hasta límites destructivos.

Aplicaciones en ingeniería

En ingeniería civil, los diseñadores calculan las frecuencias naturales de edificios y puentes para evitar que sismos o vientos sincronicen con ellas. Los aisladores sísmicos actúan como resortes y amortiguadores gigantes, modificando la frecuencia natural del edificio para que difiera de la del terreno. En ingeniería mecánica, los motores y turbinas requieren equilibrado de masas para minimizar fuerzas excéntricas. Los amortiguadores de vibración en automóviles utilizan el principio del amortiguamiento crítico para absorber baches sin que la suspensión rebote excesivamente. La prevención de resonancias no es opcional; es una garantía de supervivencia estructural.

Aplicaciones prácticas en ingeniería

Diseño de vehículos y maquinaria

La ingeniería automotriz depende de la dinámica para predecir cómo reacciona un chasis ante irregularidades del terreno. Los ingenieros modelan la suspensión como un sistema masa-resorte-amortiguador. Este enfoque permite calcular la frecuencia natural del vehículo para evitar resonancias que causen incomodidad o pérdida de tracción. La ecuación del movimiento en un grado de libertad ilustra este principio:

En maquinaria industrial, el cálculo de fuerzas en engranajes y ejes es crítico para evitar la fatiga del material. Las fuerzas centrípetas y tangenciales generan pares de torsión que deben soportar los cojines. Un fallo en este cálculo puede llevar a la rotadura súbita de un eje de transmisión en una turbina o en una línea de producción. La precisión en estos modelos reduce el peso de las piezas sin sacrificar la durabilidad.

Aeroespacial y estructuras

El análisis de trayectorias en ingeniería aeroespacial requiere integrar las fuerzas gravitatorias y de arrastre sobre el cuerpo del vehículo. Los ingenieros utilizan el método del impulso-momento para evaluar cambios rápidos de velocidad durante la entrada atmosférica o el despegue. Esto permite optimizar la carga de combustible y la ruta de vuelo.

En la construcción civil, las estructuras deben resistir cargas variables como el viento o los sismos. La dinámica estructural analiza cómo las frecuencias naturales de un edificio interactúan con las frecuencias de la carga externa. Si coinciden, se produce resonancia, amplificando la deformación. Los amortiguadores de masa sintonizada son una solución común para disipar esta energía cinética en rascacielos.

Selección del método de resolución

La elección entre las leyes de Newton, el trabajo-energía o el impulso-momento depende de las variables conocidas y de la incógnita buscada. No existe un método universalmente superior; la eficiencia radica en seleccionar la herramienta que simplifique las integrales o sumas vectoriales involucradas.

La siguiente tabla compara estos enfoques según el tipo de problema típico:

Dato curioso: El método de trabajo-energía fue fundamental en la carrera espacial temprana, permitiendo calcular la velocidad de escape de la Tierra con menos cálculos intermedios que las leyes de Newton puras, ahorrando horas de cálculo manual antes de la era digital.

La aplicación correcta de estos métodos reduce el tiempo de diseño y minimiza los errores de fabricación. La dinámica no es solo teoría; es la base de la fiabilidad mecánica.

Ejercicios resueltos

Ejercicio 1: Trabajo y energía en un plano inclinado

Un bloque de 2 kg se desliza por un plano inclinado de 30° con coeficiente de fricción cinética de 0.2. Si parte del reposo en la cima de una altura de 5 metros, ¿cuál es su velocidad al llegar a la base? Aplicamos el teorema del trabajo y la energía, que establece que el trabajo neto sobre una partícula es igual al cambio en su energía cinética. La energía potencial gravitatoria inicial se transforma en energía cinética y trabajo disipado por la fricción.

Primero calculamos la distancia recorrida en el plano. Usando trigonometría básica, la longitud del recorrido es la altura dividida por el seno del ángulo de inclinación. Esto nos da una distancia de aproximadamente 10 metros. La fuerza normal sobre el bloque es igual al componente perpendicular del peso, que resulta ser alrededor de 17 newtons.

El trabajo realizado por la fricción es el producto de la fuerza de fricción por la distancia recorrida. La fuerza de fricción es el coeficiente multiplicado por la fuerza normal. Al restar este trabajo del cambio en la energía potencial, obtenemos la energía cinética final. Resolviendo para la velocidad, encontramos que el bloque llega a la base con una velocidad de aproximadamente 7.7 metros por segundo.

Dato curioso: Este tipo de problemas demuestra por qué los ingenieros prefieren rampas largas y suaves para mover cargas pesadas: reducen la fuerza necesaria, aunque aumentan la distancia y, por tanto, el trabajo total contra la fricción.

Ejercicio 2: Dinámica de cuerpos rígidos

Considere una rueda sólida de 10 kg y radio de 0.5 metros. Se aplica un par de fuerzas constante de 20 newton-metros. Calculemos la aceleración angular inicial. Para cuerpos rígidos, la segunda ley de Newton se expresa mediante el momento de inercia y la aceleración angular. El momento de inercia de un disco sólido respecto a su eje central depende de su masa y del cuadrado de su radio.

Calculamos el momento de inercia sustituyendo los valores dados en la fórmula correspondiente. El resultado es 1.25 kilogramo-metro cuadrado. Ahora, aplicamos la ecuación fundamental de la dinámica rotacional: el par de fuerzas es igual al momento de inercia multiplicado por la aceleración angular.

Despejamos la aceleración angular dividiendo el par de fuerzas por el momento de inercia calculado. La rueda experimenta una aceleración angular de 16 radianes por segundo cuadrado. Este ejemplo ilustra cómo la distribución de la masa afecta directamente a la respuesta dinámica del cuerpo bajo una fuerza externa.

La precisión en estos cálculos es fundamental en ingeniería. Un error en el momento de inercia puede llevar a sobredimensionar o subdimensionar motores y frenos. Siempre verifique las unidades y las suposiciones del modelo, como la rigidez del cuerpo y la ubicación del eje de rotación.

Preguntas frecuentes

¿Cuál es la diferencia entre cinemática y cinética?

La cinemática describe el movimiento (posición, velocidad, aceleración) sin considerar sus causas, mientras que la cinética analiza las fuerzas y los momentos que generan ese movimiento. Ambas son necesarias para resolver problemas dinámicos completos.

¿Por qué se usan vectores en lugar de escalares en dinámica?

Porque las magnitudes dinámicas tienen dirección y sentido. Un vector permite descomponer el movimiento en ejes (x, y, z), lo que simplifica el cálculo de fuerzas que actúan en ángulos distintos, algo esencial en estructuras tridimensionales.

¿Qué son las coordenadas normales y tangenciales?

Son un sistema de referencia móvil que se usa cuando una partícula sigue una trayectoria curva conocida. El eje tangencial indica la dirección del movimiento instantáneo y el eje normal apunta hacia el centro de curvatura, facilitando el cálculo de la aceleración centrípeta.

¿Cuándo se aplica el principio de trabajo y energía?

Se utiliza cuando se relacionan la velocidad y la posición de una partícula, especialmente cuando las fuerzas dependen de la distancia recorrida. Es muy útil para evitar cálculos intermedios de aceleración y tiempo.

¿Qué es el momento de inercia y por qué importa?

Es una medida de la resistencia de un cuerpo rígido a cambiar su estado de rotación. Depende de la masa y de cómo está distribuida respecto al eje de giro. Un mayor momento de inercia requiere más torque para lograr la misma aceleración angular.

Resumen

La dinámica vectorial proporciona las herramientas matemáticas necesarias para analizar el movimiento de partículas y cuerpos rígidos bajo la acción de fuerzas. Se basa en principios fundamentales como la segunda ley de Newton, el impulso-momento y el trabajo-energía, que permiten predecir comportamientos en sistemas mecánicos complejos.

El dominio de estos conceptos es esencial para ingenieros en campos como la mecánica, la civil y la aeroespacial, donde la precisión en el cálculo de trayectorias, vibraciones y respuestas dinámicas determina la eficiencia y seguridad de los diseños.
