Desfase: concepto físico, cálculo matemático y casos particulares

Definición y concepto

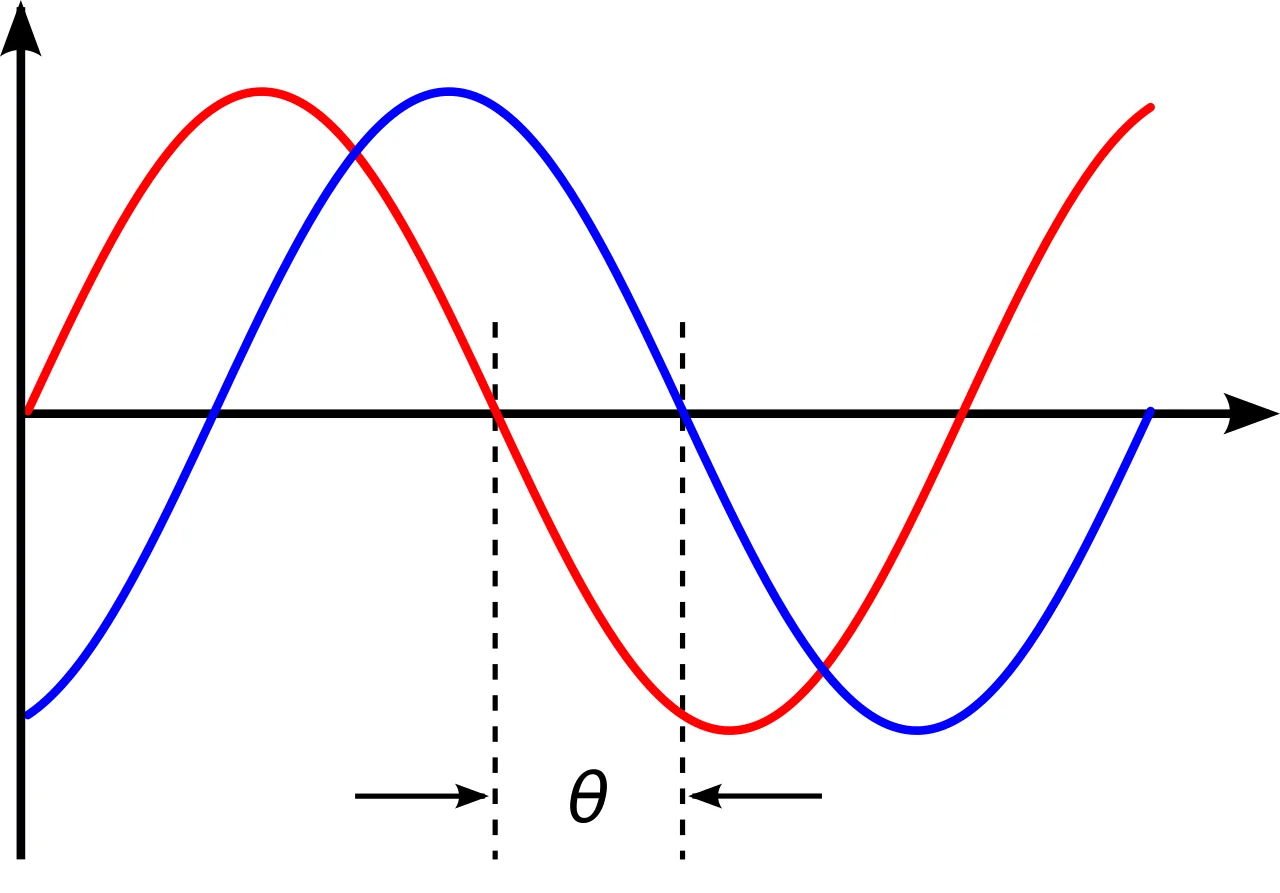

En el ámbito de la física, el concepto de desfase, también conocido como desfasaje en diversas regiones hispanohablantes, se define rigurosamente como la diferencia existente entre las fases de dos ondas periódicas. Esta definición aplica específicamente a aquellas ondas que comparten un mismo período, es decir, que se repiten en intervalos de tiempo iguales, pero que no son simultáneas en su evolución temporal. La no simultaneidad implica que, aunque ambas señales oscilan con la misma frecuencia, sus estados en un momento dado pueden diferir, lo que genera un desplazamiento relativo entre ellas.

Medición y representación del desfase

La cuantificación del desfase puede realizarse a través de tres magnitudes fundamentales, dependiendo del contexto de análisis: como un ángulo, como un intervalo de tiempo o como una distancia espacial. Esta flexibilidad permite adaptar la medición a las necesidades específicas del sistema físico estudiado, ya sea en óptica, acústica o electrónica. Es fundamental comprender que la diferencia de fases se mide habitualmente en un mismo instante de tiempo para ambas ondas, lo que permite comparar su estado de oscilación en un punto de referencia temporal común.

No obstante, es crucial destacar que esta medición no siempre se realiza en un mismo lugar del espacio. Las ondas pueden estar siendo observadas en diferentes puntos espaciales, y el desfase captura la relación de fase entre estas dos posiciones en el instante considerado. Esta distinción entre la simultaneidad temporal de la medición y la posible no coincidencia espacial es esencial para el análisis correcto de fenómenos ondulatorios complejos.

Casos particulares de relación de fase

Dentro del estudio del desfase, existen configuraciones específicas que poseen nombres propios y propiedades distintivas. Cuando la diferencia de fase es nula o un múltiplo entero del período completo, se dice que las ondas están en fase. En este caso, los máximos y mínimos de ambas ondas coinciden perfectamente, lo que resulta en una interferencia constructiva máxima.

Por otro lado, cuando la diferencia de fase corresponde a la mitad del período, las ondas se encuentran en oposición de fase. Aquí, los máximos de una onda coinciden con los mínimos de la otra, lo que puede llevar a una interferencia destructiva. Un tercer caso relevante es la cuadratura, donde el desfase es de un cuarto de período. Estas situaciones particulares son fundamentales para entender el comportamiento de sistemas oscilantes y la superposición de ondas en diversos campos de la física.

¿Cómo se mide el desfase?

La cuantificación del desfase entre dos ondas periódicas de igual período puede realizarse mediante tres magnitudes físicas fundamentales: el ángulo, el tiempo y la distancia espacial. Cada método ofrece una perspectiva distinta sobre la relación de fase, permitiendo analizar la sincronización de los fenómenos ondulatorios en diferentes contextos físicos. La elección de la unidad de medida depende a menudo de la naturaleza de la onda y de la conveniencia matemática o experimental.

Medición angular

La representación más común del desfase es angular, expresada en radianes, grados o giros completos. Este enfoque se basa en la naturaleza cíclica de las funciones periódicas, donde un ciclo completo corresponde a 2π radianes o 360 grados. El ángulo de fase indica la posición relativa de una onda con respecto a otra en el mismo instante de tiempo. Un desfase angular permite identificar rápidamente casos particulares: si la diferencia es nula o múltiplo entero de 2π, las ondas están en fase; si es π radianes (180 grados), están en oposición de fase; y si es π/2 radianes (90 grados), se dice que están en cuadratura. Esta medición es fundamental en el análisis de señales eléctricas y vibraciones mecánicas.

Medición temporal

Alternativamente, el desfase puede medirse como un intervalo de tiempo, expresado en segundos o como una fracción del período de la onda. Esta diferencia temporal representa el tiempo que tarda una onda en alcanzar una fase específica que la otra ya había alcanzado previamente. Si una onda presenta un valor máximo en un instante posterior al de la otra, se habla de un retardo temporal; si lo alcanza antes, se denomina avance. La relación entre el desfase temporal y el angular depende directamente de la frecuencia de la onda, vinculando el dominio del tiempo con el dominio de la fase cíclica.

Medición espacial

En fenómenos ondulatorios que se propagan en el espacio, como las ondas sonoras o electromagnéticas, el desfase también puede cuantificarse como una distancia lineal, medida en metros o como fracción de la longitud de onda. Esta distancia representa el desplazamiento espacial necesario para alinear las fases de ambas ondas en un mismo instante. Un desfase espacial de media longitud de onda corresponde a una oposición de fase, mientras que un desplazamiento de una longitud de onda completa equivale a estar en fase. Esta perspectiva es crucial en la interferencia de ondas y en la óptica.

Es importante destacar que estos métodos de medición aplican estrictamente a fenómenos periódicos. Para señales no periódicas o transitorias, el concepto de desfase angular pierde su carácter cíclico único, y se prefiere hablar de avance o retardo en términos absolutos de tiempo o distancia, dependiendo de la naturaleza de la señal analizada.

Descripción matemática del desfase

La descripción matemática del desfase se fundamenta en la representación analítica de dos ondas periódicas, típicamente senoidales, que comparten la misma frecuencia angular pero poseen estados de fase distintos en un instante dado. Para dos ondas de igual pulsación ω, las funciones de onda pueden expresarse como y1​(t)=A1​sin(ωt+ϕ1​) e y2​(t)=A2​sin(ωt+ϕ2​), donde ϕ1​ y ϕ2​ representan las fases iniciales de cada señal respectivamente. El desfase, denotado comúnmente como Δϕ, se define rigurosamente como la diferencia algebraica entre estas dos fases: Δϕ=ϕ2​−ϕ1​. Esta magnitud cuantifica el desplazamiento relativo entre las dos ondas en el dominio temporal o espacial.

Condición de desfase constante

Una propiedad fundamental del desfase es su comportamiento temporal cuando las frecuencias de las dos ondas son idénticas. Si ω1​=ω2​=ω, la diferencia de fase Δϕ permanece constante a lo largo del tiempo, independientemente del instante t en el que se evalúe. Esto implica que la relación temporal entre los máximos, mínimos y puntos de cruce por cero de ambas ondas se mantiene fija. Esta constancia es esencial para fenómenos como la interferencia estable, donde la superposición de las ondas produce un patrón resultante que no varía con el tiempo en un punto fijo del espacio.

Variedad temporal y batimientos

Cuando las frecuencias de las dos ondas no son exactamente iguales, el concepto de desfase se vuelve más dinámico. Esta variación temporal es la causa física de los batimientos, un fenómeno caracterizado por la modulación de la amplitud de la onda resultante. La frecuencia de los batimientos corresponde a la diferencia absoluta entre las frecuencias de las dos ondas originales, y el desfase pasa cíclicamente por todos los valores posibles, desde estar en fase hasta estar en oposición de fase.

Avance y retardo de fase

El signo del desfase Δϕ proporciona información direccional sobre la relación temporal entre las dos ondas. Se habla de un avance de fase cuando Δϕ es positivo, lo que indica que la segunda onda alcanza sus valores máximos antes que la primera en el dominio temporal. Por el contrario, un retardo de fase se asocia con un valor negativo de Δϕ, significando que la segunda onda se retrasa respecto a la primera. Estas nociones de avance y retardo son cruciales en el análisis de circuitos eléctricos, procesamiento de señales y óptica, donde la relación temporal entre señales determina el comportamiento del sistema. La representación matemática permite cuantificar con precisión estos desplazamientos, facilitando el análisis de sistemas dinámicos y la predicción de su respuesta ante estímulos periódicos.

Desfase reducido y convenciones

El análisis del desfase se simplifica al considerar su naturaleza periódica. Dado que las ondas comparten el mismo período, la diferencia de fase presenta una cierta redundancia cíclica. Esta característica permite definir el concepto de desfase reducido, que consiste en expresar la diferencia de fase dentro de un mismo intervalo de un período completo. Este enfoque facilita la comparación directa entre señales y la interpretación física de su relación temporal.

Reducción a un intervalo estándar

Para obtener un valor de desfase inferior y más manejable, se pueden sumar o restar múltiplos enteros del período completo o de su equivalente angular. Si se mide en grados, un ciclo completo equivale a 360°. Por lo tanto, cualquier desfase mayor que este valor puede reducirse restando múltiplos de 360° hasta obtener un resultado dentro del rango deseado. De manera análoga, si se utiliza la unidad de tiempo, se restan o suman múltiplos del período T de la onda.

Esta operación matemática refleja la realidad física de que una onda que avanza un ciclo completo vuelve a encontrarse en el mismo estado de fase. Así, un desfase de 400° es físicamente equivalente a uno de 40°, ya que la diferencia de 360° corresponde a una vuelta completa sin cambio relativo en la posición de las crestas o valles.

Resolución de la ambigüedad: avance y retardo

La reducción del desfase introduce una ambigüedad inherente en la interpretación de la dirección del cambio de fase. Un ejemplo claro es la diferencia entre un avance de 350° y un retardo de 10°. Matemáticamente, ambos describen la misma relación relativa entre las dos ondas, pero ofrecen perspectivas opuestas sobre cuál señal "lleva la delantera".

Para estandarizar la descripción, se establece una convención de limitar el desfase entre valores negativos y positivos. Generalmente, los valores positivos indican un avance de fase, mientras que los valores negativos representan un retardo. Sin embargo, es fundamental aclarar que esta elección de signos es arbitraria. No existe una ley física universal que dicte que el avance deba ser positivo; depende del sistema de referencia o de la disciplina específica que esté analizando las ondas.

Al adoptar un intervalo simétrico, como de -180° a +180°, se minimiza el valor absoluto del desfase, lo que a menudo resulta más intuitivo para la interpretación gráfica. En este caso, el ejemplo anterior de 350° de avance se transformaría en -10°, indicando un pequeño retardo. Esta convención ayuda a evitar confusiones al comunicar resultados técnicos, siempre que se especifique claramente el convenio de signos utilizado en el análisis.

Casos particulares: fase, oposición y cuadratura

El análisis del desfase permite identificar configuraciones específicas entre dos ondas periódicas de igual período, denominadas casos particulares. Estas situaciones se definen por el valor exacto de la diferencia de fase φ y determinan cómo interactúan las magnitudes en el tiempo o el espacio. Los tres escenarios fundamentales son estar en fase, en oposición de fase y en cuadratura.

En fase

Cuando el desfase es cero o un múltiplo entero de 2π, las ondas se encuentran en fase. En esta configuración, los máximos y mínimos de ambas magnitudes coinciden simultáneamente. Esto implica que las ondas alcanzan sus valores extremos al mismo tiempo, lo que resulta en una superposición constructiva máxima si las amplitudes son iguales. No existe retraso ni adelanto relativo entre las señales.

Oposición de fase

Las ondas están en oposición de fase cuando la diferencia de fase es igual a π (180 grados) o un múltiplo impar de π. En este caso, cuando una onda alcanza su máximo, la otra alcanza su mínimo. Las señales están completamente desplazadas en el tiempo o el espacio, lo que provoca que, al superponerse con igual amplitud, tiendan a cancelarse mutuamente, resultando en una interferencia destructiva.

Cuadratura

Se habla de cuadratura cuando el desfase es igual a π/2 (90 grados) o un múltiplo impar de π/2. En esta situación, una onda alcanza su valor máximo cuando la otra pasa por su valor medio (cero). Las señales están desfasadas un cuarto de período, lo que significa que el cambio en una magnitud es proporcional a la velocidad de cambio de la otra. Este caso es fundamental en fenómenos oscilatorios y en el análisis de señales senoidales.

¿Qué cuidado se debe tener con las representaciones gráficas?

La representación gráfica del desfase requiere una distinción rigurosa entre el dominio temporal y el espacial, ya que la interpretación física de un mismo valor numérico cambia radicalmente según qué variable se sitúe en el eje horizontal. Confundir estas dos proyecciones es uno de los errores más frecuentes al analizar ondas periódicas de igual período, pues implica intercambiar la evolución de la fase en un punto fijo con la distribución de la fase en un instante congelado.

Dominio temporal: evolución en un punto fijo

Cuando se representa la onda en función del tiempo, el eje horizontal corresponde a la variable temporal. En esta proyección, se observa cómo varía la magnitud de la onda en un lugar específico mientras transcurre el tiempo. El desfase se interpreta entonces como una diferencia temporal: una onda puede parecer "adelantada" o "retrasada" respecto a la otra en función de cuándo alcanza sus máximos o mínimos. Un desfase positivo en este contexto indica que la primera onda alcanza su estado de fase antes que la segunda. Esta vista es esencial para entender la secuencia de eventos en un mismo punto del espacio.

Dominio espacial: fotografía instantánea

Por el contrario, cuando el eje horizontal representa la posición, se obtiene una «fotografía» de las ondas en un instante dado. Aquí, el desfase se manifiesta como un desplazamiento espacial entre los picos, valles o cruces por cero de ambas ondas. La diferencia de fase se traduce en una distancia física entre puntos equivalentes de las dos ondas. En esta representación, un mismo desfase angular implica que una onda está desplazada físicamente respecto a la otra a lo largo del medio de propagación. Es crucial no interpretar este desplazamiento espacial como un retraso temporal directo sin considerar la velocidad de propagación.

Interpretación del avance y el retardo

La noción de qué onda «va delante» depende del dominio. En el tiempo, ir «delante» significa ocurrir antes. En el espacio, ir «delante» significa estar más lejos en la dirección de propagación. Para ondas viajeras, un retraso temporal se traduce en un desplazamiento espacial en sentido contrario a la dirección de propagación si se fija el instante de observación. Por tanto, al analizar gráficas, debe especificarse explícitamente si el eje x es temporal o espacial para evitar ambigüedades en la determinación de si una onda está en fase, en oposición o en cuadratura con respecto a la otra.

Ejercicios resueltos

Ejercicio 1: Determinación de desfase y relación de fase

Se analizan dos ondas armónicas de igual frecuencia angular ω y amplitud A, descritas por las siguientes ecuaciones en un punto fijo del espacio:

El resultado indica que la segunda onda tiene un avance de fase de 2π​ radianes respecto a la primera. Esto significa que cuando una onda alcanza su máximo, la otra pasa por el origen.

Ejercicio 2: Cálculo de desfase reducido y determinación de retardo

Consideremos dos señales con las siguientes expresiones de fase:

El desfase absoluto entre ambas es:

Para obtener el desfase reducido, se busca el ángulo equivalente dentro del intervalo (−π,π]. Sumamos 2π al resultado obtenido:

En ambos casos, la relación de fase es de cuadratura.

Ejercicio 3: Identificación de oposición de fase

Se dan dos ondas con fases:

El cálculo del desfase es directo:

Un desfase de π radianes (o 180 grados) corresponde a la oposición de fase. En este caso particular, las ondas están completamente desfasadas: cuando una alcanza su amplitud máxima positiva, la otra alcanza su amplitud máxima negativa. Si ambas tuvieran la misma amplitud, su suma resultaría en una interferencia destructiva total, anulándose mutuamente.

Preguntas frecuentes

¿Qué es el desfase en términos simples?

El desfase es la diferencia temporal o angular entre los ciclos de dos señales periódicas de igual frecuencia. Indica cuánto se ha "desplazado" una onda respecto a otra en el eje del tiempo o en el círculo de fases.

¿En qué unidades se mide el desfase?

El desfase se mide habitualmente en grados (°) o en radianes (rad). También puede expresarse en segundos o milisegundos si se refiere al desplazamiento temporal directo, siempre que se conozca el período de la señal.

¿Qué significa que dos señales estén en fase?

Están en fase cuando su desfase es cero o un múltiplo entero de 360° (2π radianes). Esto significa que alcanzan sus máximos, mínimos y cruces por cero al mismo tiempo, lo que generalmente resulta en una suma constructiva de amplitudes.

¿Qué es la oposición de fase?

La oposición de fase ocurre cuando el desfase es de 180° (π radianes). Las señales están completamente invertidas: cuando una alcanza su máximo, la otra alcanza su mínimo. Esto suele provocar una interferencia destructiva o cancelación parcial o total.

¿Qué implica que dos señales estén en cuadratura?

Están en cuadratura cuando el desfase es de 90° (π/2 radianes). Una señal alcanza su máximo cuando la otra pasa por cero. Este caso es común en sistemas de corriente alterna trifásica y en el análisis de componentes ortogonales de señales.

Resumen

El desfase representa la diferencia de fase entre señales periódicas de igual frecuencia, siendo un parámetro crítico en el análisis de ondas y sistemas dinámicos. Se cuantifica en grados o radianes y determina la relación temporal entre las señales, influyendo en fenómenos como la interferencia, la potencia eléctrica y la estabilidad de sistemas. Los casos particulares de fase (0°), oposición (180°) y cuadratura (90°) tienen implicaciones prácticas específicas en ingeniería y física.

La correcta interpretación del desfase requiere atención a las convenciones de signo y representación gráfica, ya que errores comunes pueden llevar a conclusiones inversas sobre el adelanto o retraso de las señales. Su dominio es esencial para el análisis preciso en disciplinas como la electrónica, la acústica y la teoría de control.
