Definición y concepto
El diagrama de tuberías e instrumentación (DTI) constituye el esquema fundamental para el diseño y la documentación técnica de las instalaciones de control de procesos industriales. Según la definición establecida por el Instituto de Instrumentación y Control, este documento gráfico representa de manera detallada el flujo del proceso a través de las tuberías, integrando simultáneamente la representación de los equipos instalados y el instrumental asociado. Su función principal es servir como lenguaje común entre ingenieros de proceso, instrumentación, tuberías y control automático, permitiendo visualizar las interconexiones físicas y lógicas necesarias para la operación eficiente de una planta.
Componentes y representación gráfica

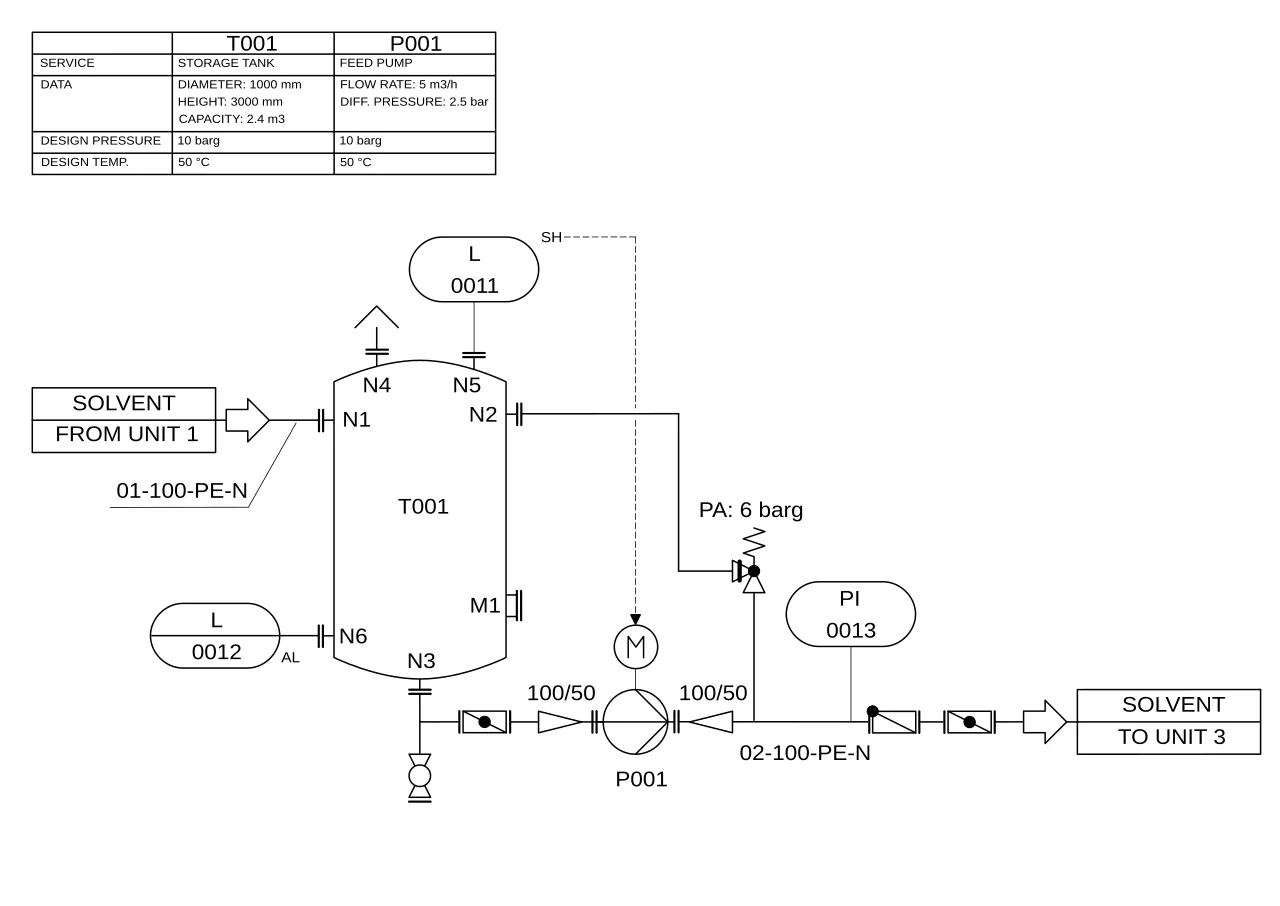

La estructura del DTI se basa en la representación esquemática de los elementos que componen el sistema de control. El diagrama muestra explícitamente cómo circulan los fluidos a través de las tuberías principales y de derivación, identificando las válvulas, bombas, intercambiadores de calor y tanques que modifican las variables del proceso. Asimismo, detalla la ubicación y el tipo de instrumentos de medición, control y señalización que monitorean parámetros críticos como presión, temperatura, nivel y caudal. Esta representación no es meramente ilustrativa, sino que establece las relaciones funcionales entre los componentes, facilitando la comprensión de la lógica de control y la secuencia operativa del equipo.
Normativa y simbología técnica
La precisión del DTI depende del cumplimiento de normas internacionales que estandarizan la simbología y la identificación de los elementos. La norma ISA 5.1 establece los símbolos gráficos para los instrumentos de control, definiendo la forma de los círculos y rectángulos que representan las unidades de medición y control, así como los íconos específicos para válvulas, transmisores y controladores. Complementariamente, la norma ISO 14617-6 regula el uso de letras de identificación para las mediciones, asignando códigos alfabéticos (como P para presión, T para temperatura o L para nivel) que se combinan con números de línea para crear identificadores únicos en el diagrama. Estas convenciones aseguran que un DTI sea legible y coherente independientemente del fabricante del equipo o la ubicación geográfica de la planta.
Designación de referencia de equipos
Para garantizar la trazabilidad y la organización jerárquica de los componentes dentro del diagrama, se aplica la norma IEC 61346 para la designación de referencia de equipos industriales. Esta norma proporciona un sistema estructurado para nombrar y clasificar los elementos del proceso, permitiendo una identificación clara de cada componente dentro de la arquitectura general de la instalación. La integración de estas normas —ISA 5.1, ISO 14617-6 e IEC 61346— asegura que el DTI funcione como un documento técnico robusto, capaz de soportar el diseño, la construcción, la operación y el mantenimiento de las instalaciones de control de proceso con un mínimo de ambigüedad técnica.
¿Qué información técnica contiene un DTI?
Los diagramas de tuberías e instrumentación (DTI) constituyen la representación gráfica fundamental en la ingeniería de procesos. Estos documentos técnicos detallan la configuración física y funcional de una planta, integrando información crítica sobre el flujo de materiales, la ubicación de equipos y la lógica de control. La precisión en estos diagramas es esencial para la operación, mantenimiento y expansión de instalaciones industriales, sirviendo como lenguaje común entre ingenieros de proceso, instrumentación y mecánica.
Componentes estructurales del DTI
Un DTI integra múltiples capas de información técnica que definen la arquitectura del proceso. Cada elemento se representa mediante símbolos normalizados que permiten una interpretación rápida y precisa. Los componentes principales incluyen:
| Elemento estructural | Descripción técnica |
|---|---|
| Instrumentación | Sensores, transmisores y dispositivos de control que miden variables del proceso como presión, temperatura, nivel y caudal. Se representan con símbolos circulares divididos en casilleros según la norma ISA 5.1. |
| Equipo mecánico | Bombas, compresores, intercambiadores de calor, tanques de almacenamiento y columnas de destilación. Cada equipo se identifica con una designación de referencia según la norma IEC 61346. |
| Válvulas | Dispositivos de regulación, corte y alivio que controlan el flujo y la presión. Incluyen válvulas de compuerta, globo, mariposa, de esfera y de alivio, con símbolos específicos que indican su tipo y modo de operación. |
| Tuberías | Redes de conducción que transportan fluidos entre equipos. Se representan con líneas continuas o discontinuas según el estado del fluido (líquido, vapor, gas) y se identifican con letras de identificación según la norma ISO 14617-6. |
| Rejillas | Elementos de filtración y separación que retienen sólidos o separan fases. Incluyen filtros, ciclones y separadores de gas-líquido. |
| Direcciones de flujo | Flechas superpuestas a las tuberías que indican la dirección del movimiento del fluido. Son esenciales para comprender la secuencia del proceso y la lógica de control. |
| Interfaces de control | Líneas de señalización que conectan instrumentos con controladores y actuadores. Incluyen líneas de proceso, líneas de control neumáticas, eléctricas y de datos, cada una con un símbolo distintivo. |
Normativa técnica aplicable
La representación gráfica en los DTI se rige por normas internacionales que garantizan la coherencia y la interoperabilidad entre diferentes disciplinas de ingeniería. La norma ISA 5.1 establece los símbolos estándar para instrumentos de proceso, definiendo la estructura de los círculos divididos en casilleros y la ubicación de las letras de identificación. Esta norma permite distinguir claramente entre variables medidas, funciones realizadas y localización de los instrumentos.
La norma ISO 14617-6 complementa esta representación al definir las letras de identificación para las mediciones de proceso. Estas letras indican la variable medida (por ejemplo, P para presión, T para temperatura, L para nivel, F para caudal) y la función del instrumento (indicador, transmisor, controlador, registrador). La combinación de estas letras dentro de los casilleros proporciona información concisa sobre la función de cada dispositivo.
La norma IEC 61346 establece un sistema de designación de referencia para equipos industriales. Este sistema permite identificar de manera única cada equipo en la planta mediante una secuencia jerárquica de letras y números. Esta designación facilita la gestión de activos, el mantenimiento preventivo y la integración de sistemas de control automático.
Integración de información técnica
Los DTI no son documentos estáticos, sino que evolucionan a lo largo del ciclo de vida de la planta. Durante la fase de ingeniería básica, los diagramas muestran la configuración general del proceso. En la fase de detalle, se añaden dimensiones, especificaciones de materiales y conexiones auxiliares. Durante la operación, los diagramas se actualizan con modificaciones y adiciones, manteniendo la trazabilidad de los cambios mediante sistemas de control de documentos.
La integración de información técnica en los DTI requiere coordinación entre múltiples disciplinas. Los ingenieros de proceso definen el flujo y los equipos principales. Los ingenieros de instrumentación añaden los dispositivos de medición y control. Los ingenieros mecánicos especifican las válvulas y las conexiones de tuberías. Esta colaboración interdisciplinaria garantiza que el diagrama refleje con precisión la configuración real de la planta.
La precisión en la representación de estos elementos es fundamental para la eficiencia operativa. Un DTI bien elaborado permite identificar rápidamente cuellos de botella, puntos de control críticos y rutas de mantenimiento. Además, facilita la formación de operadores y técnicos, proporcionando una visión clara de la interacción entre los diferentes componentes del proceso.
Normativa y estándares de simbología
La representación gráfica de los diagramas de tuberías e instrumentación (DTI) no es arbitraria; se sustenta en un conjunto de normas internacionales que garantizan la legibilidad y la interoperabilidad técnica entre ingenieros, operadores y fabricantes. La estandarización es crítica para evitar errores de interpretación en plantas complejas, donde un símbolo mal ubicado puede implicar fallos en el flujo del proceso o en la lectura de los equipos instalados. Las principales normas que rigen esta simbología incluyen la ISA 5.1, la ISO 14617-6, la DIN 30600 y la IEC 61346, cada una abordando un aspecto específico de la identificación y representación gráfica.
Estándares clave y su aplicación
La norma ISA 5.1 es fundamental para los símbolos de instrumentos. Esta norma define la forma y el contenido de los círculos o elipses que representan los dispositivos de medición y control, estableciendo convenciones claras para diferenciar entre instrumentos locales, remotos y en sala de control. Por su parte, la norma ISO 14617-6 se centra en las letras de identificación de las mediciones. Establece el sistema alfanumérico que permite identificar rápidamente la variable medida (como presión, temperatura o flujo) y la función del instrumento (indicador, transmisor, controlador), facilitando la lectura rápida del diagrama.
En el ámbito europeo, la norma DIN 30600 complementa estas definiciones, ofreciendo pautas detalladas para la representación gráfica de elementos específicos de la ingeniería de procesos, asegurando coherencia en los planos técnicos. Esta norma proporciona un sistema estructurado para nombrar y jerarquizar los equipos, permitiendo una organización lógica de los activos dentro del sistema de automatización y control.
| Norma | Ámbito de aplicación | Elemento técnico regulado |
|---|---|---|
| ISA 5.1 | Simbología de instrumentos | Forma y contenido de los símbolos gráficos de los aparatos de medición y control. |
| ISO 14617-6 | Identificación alfanumérica | Letras de identificación de las variables medidas y funciones de los instrumentos. |
| DIN 30600 | Representación gráfica | Simbología específica para elementos de ingeniería de procesos en contextos europeos. |
| IEC 61346 | Designación de equipos | Sistema de referencia y jerarquización para la nomenclatura de equipos industriales. |
La integración de estas normas permite que un DTI sea un documento técnico universalmente comprensible. La combinación de los símbolos definidos por la ISA 5.1 con las letras de identificación de la ISO 14617-6 crea un lenguaje visual preciso. Cuando se añade la estructura de nomenclatura de la IEC 61346, se logra una coherencia completa desde el nivel del instrumento individual hasta el nivel del equipo general. Esta estandarización es esencial para el mantenimiento, la expansión y la operación segura de las instalaciones industriales, asegurando que el flujo del proceso y el estado de los equipos instalados se representen con máxima claridad.
Sistemas de identificación y designación de referencia
Los sistemas de identificación y designación de referencia constituyen el lenguaje técnico fundamental que permite la interpretación precisa de un diagrama de tuberías e instrumentación (DTI). Sin una estandarización rigurosa, la comunicación entre ingenieros de proceso, instrumentación y eléctricos se vería comprometida, generando ambigüedades críticas durante la operación y el mantenimiento de las instalaciones industriales. La estructuración de estos sistemas se apoya en normas internacionales que definen tanto la simbología gráfica como la nomenclatura alfanumérica de los componentes.
Normativa ISA 5.1 y símbolos de instrumentos
La norma ISA 5.1 establece los criterios para los símbolos gráficos de los instrumentos en los diagramas de tuberías e instrumentación. Este estándar define la representación visual de cada dispositivo, utilizando formas geométricas específicas para diferenciar entre instrumentos locales, montados en tuberías, ubicados en la sala de control o distribuidos en el campo. La aplicación correcta de estos símbolos permite identificar rápidamente la ubicación física y la función básica de cada elemento sin necesidad de leer toda la etiqueta asociada.
Además de las formas, la norma ISA 5.1 regula el uso de líneas de conexión y señalización, distinguiendo entre señales neumáticas, eléctricas y digitales. Esta diferenciación visual es esencial para comprender la trayectoria de la señal desde el elemento sensor primario hasta el elemento de acción final, facilitando el análisis de la interacción entre los diversos componentes del lazo de control.
Identificación de mediciones según ISO 14617-6
Este sistema alfanumérico permite describir con precisión la variable medida y la función que desempeña el instrumento. La primera letra indica la variable de entrada o la variable medida, como presión, temperatura o nivel. Las letras subsiguientes indican las funciones secundarias, como indicador, transmisor o controlador.
La combinación de estas letras crea un código único que se asocia con el símbolo gráfico definido por la norma ISA 5.1. Esta integración entre la forma gráfica y la etiqueta alfanumérica proporciona una descripción completa del instrumento, permitiendo a los ingenieros identificar no solo qué se mide, sino también cómo se procesa y dónde se muestra la información.
Designación de referencia según IEC 61346
La norma IEC 61346 se aplica para la designación de referencia de equipos industriales, proporcionando un sistema jerárquico para identificar los componentes dentro de la estructura del proceso. Este sistema utiliza letras y números para definir la relación entre los distintos niveles de la instalación, desde la planta completa hasta los subconjuntos más pequeños. La designación B se utiliza específicamente para las funciones de medición dentro de esta estructura jerárquica.
La aplicación de la norma IEC 61346 permite una organización sistemática de la información técnica, facilitando la gestión de datos y la integración con otros sistemas de ingeniería. La combinación de la designación de referencia con los símbolos y etiquetas de las normas ISA 5.1 e ISO 14617-6 crea un sistema de identificación coherente y completo que abarca todos los aspectos de la instrumentación del proceso.
Aplicaciones en la ingeniería de procesos
Función crítica en la puesta en marcha
Durante la fase de puesta en marcha de una instalación de procesamiento, el diagrama de tuberías e instrumentación (DTI) sirve como la hoja de ruta técnica definitiva para la integración de los subsistemas. La precisión en la representación del flujo del proceso, los equipos instalados y el instrumental determina la eficiencia de la secuencia de arranque. Los ingenieros utilizan estos diagramas para verificar que las conexiones físicas coincidan con la lógica de control diseñada, reduciendo la incertidumbre operativa inicial.
La aplicación de la norma ISA 5.1 para los símbolos de instrumentos permite una comunicación estandarizada entre los equipos de ingeniería, construcción y operación. Esta uniformidad es esencial para identificar rápidamente las válvulas, sensores y actuadores críticos durante las pruebas de funcionalidad. Sin una simbología coherente, la identificación de componentes puede llevar a errores de interpretación que retrasan la estabilización del proceso.
Seguridad operativa y gestión de riesgos
En la operación continua, el DTI es fundamental para el análisis de riesgos y la gestión de la seguridad del proceso. La representación clara de las rutas de flujo y los puntos de instrumentación permite a los operadores comprender las interdependencias entre las variables del proceso. Esto es crucial para la toma de decisiones rápidas durante anomalías, donde la identificación precisa de un sensor o una válvula de control puede prevenir la propagación de una falla.
La norma ISO 14617-6, que establece las letras de identificación de mediciones, asegura que cada punto de control esté claramente etiquetado según su variable medida. Esta estandarización facilita la creación de mapas de riesgos y procedimientos de emergencia, ya que el personal puede localizar y actuar sobre los instrumentos clave sin ambigüedad. La integración de estos estándares en el DTI refuerza la integridad de la información disponible durante situaciones críticas.
Cumplimiento reglamentario y trazabilidad técnica
Las instalaciones de procesamiento deben cumplir con diversos requisitos reglamentarios que exigen una documentación técnica precisa y actualizada. El DTI, al mostrar detalladamente la configuración de tuberías y equipos, proporciona la base para la auditoría y la certificación de las instalaciones. La aplicación de la norma IEC 61346 para la designación de referencia de equipos industriales garantiza que cada componente tenga un identificador único y trazable.
Esta trazabilidad es esencial para mantener el historial de mantenimiento, las modificaciones de ingeniería y las actualizaciones del proceso. Los organismos reguladores requieren que la documentación refleje fielmente el estado físico de la planta para evaluar el cumplimiento de las normas de seguridad y calidad. Por lo tanto, la correcta elaboración y mantenimiento del DTI, basado en estándares internacionales reconocidos, es un requisito indispensable para la conformidad legal y la eficiencia operativa a largo plazo.
Ejercicios resueltos
Interpretación de simbología normativa
La correcta lectura de un diagrama de tuberías e instrumentación (DTI) exige dominar la simbología estandarizada. El ejercicio siguiente ilustra la identificación de un elemento según la norma ISA 5.1, que define los símbolos gráficos de los instrumentos. Considere un círculo dividido horizontalmente donde el medio superior contiene la letra "T" y el medio inferior la letra "L". Según la estructura de la norma, la primera letra indica la variable medida y las siguientes indican funciones subsiguientes o modificadores. En este caso, "T" corresponde a Temperatura y "L" a Indicador (Lamp/Light o Local). Por lo tanto, el símbolo representa un indicador local de temperatura. Es fundamental no confundir esto con un transmisor, que añadiría una tercera letra, como "T" (Transmisor), resultando en "TT". La precisión en esta distinción evita errores en la interpretación de la señal de control.
Análisis de letras de identificación
Un ejercicio práctico consiste en decodificar la etiqueta "FIC-101". Desglosemos las letras: "F" denota Flujo (Flow), "I" indica Indicador (Indicator) y "C" representa Controlador (Controller). El número "101" es el número de lazo o referencia única. Este instrumento, por tanto, mide el flujo, lo indica visualmente y envía una señal de control. Al leer el DTI, se debe buscar el círculo con estas letras y seguir las líneas de conexión hacia la tubería principal. Si la línea es continua, suele indicar una señal eléctrica o neumática directa; si es punteada, puede ser una señal eléctrica en un cableado específico. La correcta asociación de la letra "C" con la función de control es clave para entender la lógica del lazo de control en el proceso.
Designación de referencia de equipos
En un DTI, un equipo puede etiquetarse como "P-101-A". Según la estructura de la norma, "P" podría ser el prefijo de la función (Bomba, por ejemplo, si se usa la convención de letras de equipo), "101" es el número de unidad y "A" es el sufijo del componente o variante. Al interpretar el diagrama, este código permite ubicar rápidamente la bomba principal en la planta. La consistencia en el uso de estas designaciones facilita la integración con otros documentos de ingeniería, como los listados de materiales y los diagramas de flujo de proceso. La aplicación rigurosa de IEC 61346 asegura que cada elemento tenga un identificador único y significativo, reduciendo la ambigüedad en la comunicación técnica entre ingenieros y operadores.
¿Cómo se diferencia el DTI de otros diagramas de ingeniería?
Diferencias con otros esquemas de ingeniería
El diagrama de tuberías e instrumentación (DTI) se distingue de otros documentos técnicos por su enfoque integral en la interconexión física y funcional de los componentes del proceso. A diferencia de los planos de tubería generales, que pueden centrarse principalmente en la disposición espacial o las dimensiones estructurales, el DTI integra explícitamente el flujo del proceso en las tuberías, los equipos instalados y el instrumental necesario para su regulación y medición. Esta representación pictórica es fundamental para comprender cómo interactúan los elementos de control y cierre dentro del sistema, proporcionando una visión detallada de la lógica operativa más allá de la mera ubicación geométrica.
Otra diferencia clave radica en la estandarización de la simbología utilizada. Mientras que otros diagramas pueden depender de convenciones específicas del fabricante o de la planta, el DTI se basa en normas internacionales reconocidas que aseguran la coherencia y la legibilidad entre diferentes disciplinas de ingeniería. La norma ISA 5.1 establece los símbolos estándar para los instrumentos, permitiendo identificar rápidamente elementos como válvulas, transductores y controladores. Asimismo, la norma ISO 14617-6 define las letras de identificación de las mediciones, lo que facilita la interpretación de las variables procesadas, como la presión, la temperatura o el caudal. Esta estructura normativa garantiza que la información técnica sea accesible y precisa para ingenieros, técnicos y operadores.
La aplicación de la norma IEC 61346 para la designación de referencia de equipos industriales añade otra capa de diferenciación al DTI. Esta norma proporciona un sistema estructurado para nombrar y clasificar los componentes, lo que mejora la organización de la documentación técnica y facilita el mantenimiento y la actualización de los sistemas. En contraste con diagramas más simples, como los esquemas de flujo de proceso (PFD), que ofrecen una visión general de las etapas del proceso, el DTI detalla cada conexión y elemento de control, lo que lo convierte en una herramienta esencial para la ingeniería de detalle y la operación diaria. La combinación de estas normas permite una representación precisa y estandarizada, esencial para la eficiencia y la seguridad en las instalaciones industriales.
