Definición y concepto
El término diagrid es un acrónimo formado a partir de las palabras en inglés diagonal y grid, lo que se traduce literalmente como «rejilla en diagonal». Este concepto define un diseño estructural específico utilizado en los campos de la ingeniería y la arquitectura para la construcción de grandes edificaciones. La naturaleza de este sistema se basa en el empleo de armazones de acero, aunque también puede integrar otros materiales, organizados mediante vigas y soportes ensamblados que conforman una malla de formas triangulares. Esta configuración geométrica es fundamental para el comportamiento mecánico de la estructura, diferenciándola de los sistemas de esqueleto convencionales.
Características técnicas y ventajas estructurales
La disposición triangular de las vigas y soportes en un sistema diagrid permite una distribución más eficiente de las cargas estructurales. Al actuar como un exoesqueleto, esta forma estructural requiere menos material de soporte en comparación con las edificaciones convencionales del siglo XX o de épocas anteriores. Esta reducción en la cantidad de materiales necesarios genera ahorros significativos en tres áreas principales: costos monetarios directos, consumo energético durante la construcción y reducción del tiempo de obra. Además, al minimizar la necesidad de grandes columnas esquineras, el sistema posibilita la creación de mayores espacios cubiertos y una mayor flexibilidad en el diseño interior de los edificios.
La eficiencia del diagrid es particularmente útil en construcciones que deben soportar importantes solicitaciones de fuerza. La mejor distribución de cargas que provee este método obvia el uso de elementos estructurales masivos, optimizando el rendimiento del edificio. Un ejemplo documentado de esta eficiencia es la construcción de la Hearst Tower en Nueva York, donde los informes indican que el uso del sistema diagrid permitió un ahorro del 21% en el consumo de acero en comparación con métodos tradicionales. Este dato cuantitativo ilustra el impacto directo del diseño triangular en la optimización de materiales.
El sistema diagrid representa una evolución en la ingeniería estructural al combinar la resistencia mecánica proporcionada por la triangulación con la ligereza del acero. Esta combinación permite alcanzar alturas y volúmenes que serían menos eficientes con sistemas de columnas y vigas ortogonales tradicionales, consolidando al diagrid como una solución técnica relevante para la arquitectura contemporánea de grandes superficies y rascacielos.
¿Por qué el diagrid es más eficiente que los sistemas convencionales?
El sistema estructural conocido como diagrid presenta ventajas técnicas significativas en comparación con los métodos de construcción convencionales del siglo XX y épocas anteriores. Su diseño, basado en vigas y soportes ensamblados en forma triangular, funciona como un exoesqueleto que optimiza la eficiencia material y espacial del edificio.
Ahorro de materiales y costos
La configuración triangular del diagrid requiere una menor cantidad de material de soporte para lograr la misma resistencia estructural. Esta reducción directa en el uso de materiales, particularmente en estructuras de acero, se traduce en ahorros sustanciales en tres dimensiones: costos monetarios, consumo energético durante la fabricación y montaje, y tiempo de construcción.
Optimización espacial y distribución de cargas
Al actuar como un exoesqueleto, el diagrid posibilita mayores espacios cubiertos interiores al reducir la intrusión de elementos estructurales verticales tradicionales. Este sistema obvia la necesidad de grandes columnas esquineras, lo que otorga mayor flexibilidad en el diseño de las plantas bajas y las fachadas. Además, el diagrid provee de una mejor distribución de la carga de fuerzas a lo largo de la estructura. Esta característica resulta particularmente útil en construcciones que deben soportar importantes solicitaciones estructurales, ya que las fuerzas se transmiten de manera más uniforme a través de la red diagonal, mejorando la estabilidad general del edificio frente a cargas verticales y horizontales.
Ejemplos de edificios con estructura diagrid
La aplicación práctica del sistema estructural diagrid ha permitido la construcción de edificios emblemáticos que demuestran las ventajas técnicas de este método, como el ahorro de materiales y la mejora en la distribución de cargas. Entre los ejemplos más destacados se encuentran la Hearst Tower en Nueva York y el edificio 30 St Mary Axe en Londres, conocido popularmente como "the Gherkin".
Edificios notables con estructura diagrid
La Hearst Tower, ubicada en Nueva York, es un referente del uso eficiente del acero. Según los informes disponibles, la implementación del sistema diagrid en esta construcción permitió un ahorro del 21% en acero en comparación con las edificaciones convencionales. Este edificio ejemplifica cómo la eliminación de grandes columnas esquineras puede optimizar los espacios interiores y reducir los costos monetarios y energéticos.

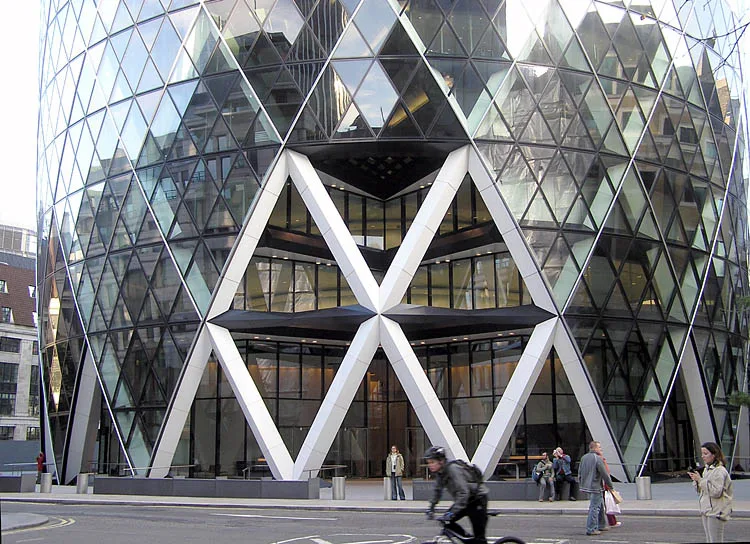

En Londres, el edificio situado en la avenida 30 St Mary Axe, diseñado por Norman Foster, representa otro caso exitoso. Conocido como "the Gherkin" por su forma distintiva, este edificio utiliza la estructura de vigas y soportes ensamblados en forma triangular para soportar importantes solicitaciones estructurales, proporcionando una mejor distribución de las fuerzas.
Otros proyectos arquitectónicos que han incorporado o considerado este sistema incluyen el primer diseño del One World Trade Center, la sede de la CCTV en Pekín, el antiguo Banco de Londres en Rosario (Argentina), y los edificios Capital Gate y Aldar Headquarters en Abu Dhabi. Estos ejemplos ilustran la versatilidad del diagrid en diferentes contextos geográficos y escalas de construcción.
| Nombre del edificio | Ubicación | País |
|---|---|---|
| Hearst Tower | Nueva York | Estados Unidos |
| 30 St Mary Axe ("the Gherkin") | Londres | Reino Unido |
| One World Trade Center (primer diseño) | Nueva York | Estados Unidos |
| CCTV Headquarters | Pekín | China |
| Ex Banco de Londres | Rosario | Argentina |
| Capital Gate | Abu Dhabi | Emiratos Árabes Unidos |
| Aldar Headquarters | Abu Dhabi | Emiratos Árabes Unidos |
Análisis de caso: Hearst Tower y el ahorro de materiales
La aplicación práctica del sistema estructural diagrid encuentra uno de sus ejemplos más documentados y representativos en la construcción de la Hearst Tower, ubicada en la ciudad de Nueva York. Este edificio sirve como un caso de estudio fundamental para comprender las ventajas técnicas y económicas que ofrece este método de ingeniería arquitectónica frente a los sistemas convencionales del siglo XX. La implementación de una rejilla en diagonal en esta estructura permitió optimizar significativamente el uso de materiales de soporte, demostrando la eficiencia inherente del diseño basado en vigas y soportes ensamblados en forma triangular.
Eficiencia material y ahorro cuantificado
Según los informes técnicos asociados a la construcción de la Hearst Tower, el empleo del sistema diagrid logró un ahorro del 21% en la cantidad de acero necesario para la estructura principal. Esta cifra no es meramente estadística, sino que refleja una reducción sustancial en los costos monetarios, energéticos y de tiempo de construcción. Al reducir la cantidad de material de soporte requerido, el diseño estructural minimiza la huella de carbono asociada a la producción y transporte del acero, así como los costos directos de la edificación. Este ahorro se debe a la capacidad del exoesqueleto triangular para distribuir las cargas de manera más eficiente que las columnas y vigas tradicionales.
Implicaciones estructurales y espaciales
El caso de la Hearst Tower ilustra cómo el diagrid obvia la necesidad de grandes columnas esquineras, un elemento común en las edificaciones convencionales que a menudo fragmentan los espacios interiores. Al eliminar estas grandes columnas, el sistema provee una mejor distribución de la carga de fuerzas, lo que resulta particularmente útil cuando la construcción debe soportar importantes solicitaciones estructurales. Esta característica técnica posibilita mayores espacios cubiertos y una mayor flexibilidad en el diseño de las plantas del edificio, ofreciendo ventajas funcionales significativas para los ocupantes. La eficiencia demostrada en Nueva York valida el diagrid como una solución estructural robusta y económica para grandes edificios con armazones de acero, consolidando su relevancia en la arquitectura moderna y la ingeniería civil contemporánea.
¿Qué diferencia al diagrid de otros sistemas estructurales?
El sistema estructural diagrid se distingue fundamentalmente de los métodos constructivos convencionales del siglo XX y épocas anteriores por su configuración geométrica y la distribución de sus elementos de soporte. Mientras que las edificaciones tradicionales dependen de una red ortogonal de vigas y columnas, el diagrid utiliza un armazón de acero basado en vigas y soportes ensamblados en forma triangular. Esta disposición diagonal crea una red continua que actúa como un exoesqueleto, modificando radicalmente la relación entre la estructura portante y el espacio habitable.
De columnas internas a exoesqueleto
En los diseños arquitectónicos convencionales, la carga del edificio se transmite a través de grandes columnas esquineras y una serie de pilares internos que fragmentan los espacios interiores. El sistema diagrid elimina la necesidad de estas grandes columnas tradicionales, particularmente en las esquinas, lo que permite una distribución de cargas más eficiente. Al funcionar como un exoesqueleto, la estructura se desplaza hacia la piel del edificio, liberando los interiores de obstáculos estructurales significativos.
Esta característica es especialmente ventajosa para construcciones que deben soportar importantes solicitaciones, ya que la forma triangular proporciona una rigidez inherente que mejora la estabilidad general. La eliminación de columnas internas no solo optimiza la estética arquitectónica, sino que también posibilita mayores espacios cubiertos en comparación con las edificaciones convencionales. La flexibilidad espacial resultante permite diseños más abiertos y adaptables, un beneficio directo de la transferencia de la carga estructural al perímetro del edificio.
Eficiencia de materiales y costos
La configuración triangular del diagrid requiere menos material de soporte en comparación con los sistemas tradicionales. Esta reducción en la cantidad de acero o concreto necesario se traduce en ahorros significativos en costos monetarios, energéticos y de tiempo de construcción. Por ejemplo, en la construcción de la Hearst Tower de Nueva York, este método permitió un ahorro del 21% en acero, demostrando la eficacia del sistema para optimizar los recursos materiales sin comprometer la integridad estructural.
La mejora en la distribución de las fuerzas a través de la red diagonal permite que cada elemento trabaje de manera más eficiente, reduciendo el peso total de la estructura. Esto no solo disminuye la huella de carbono asociada con la extracción y procesamiento de materiales, sino que también simplifica el proceso de ensamblaje en obra. La comparación con los sistemas del siglo XX evidencia una evolución hacia una mayor racionalización estructural, donde la forma y la función se integran para maximizar la eficiencia global del edificio.
Aplicaciones en la arquitectura moderna
El sistema estructural diagrid se caracteriza por su capacidad para gestionar eficientemente las cargas en edificaciones de gran escala. Al funcionar como un exoesqueleto, este diseño permite una distribución más uniforme de las fuerzas, lo que resulta particularmente ventajoso cuando la construcción debe soportar importantes solicitaciones estructurales. Esta característica técnica elimina la dependencia de grandes columnas esquineras tradicionales, liberando espacio interior y ofreciendo mayor flexibilidad en el diseño arquitectónico de los rascaciellos modernos.
Versatilidad de materiales y eficiencia estructural
Aunque el acero es el material más comúnmente asociado con los sistemas diagrid debido a su relación resistencia-peso, la versatilidad del diseño permite la utilización de otros materiales semejantes o compuestos, adaptándose a las necesidades específicas de cada proyecto. La configuración triangular de las vigas y soportes ensamblados proporciona una rigidez excepcional, permitiendo cubrir mayores espacios que las edificaciones convencionales del siglo XX o épocas anteriores. Esta eficiencia en el uso de materiales se traduce directamente en ahorros de costos monetarios, energéticos y de tiempo durante la construcción.
La aplicación de este método en rascaciellos demuestra cómo la ingeniería puede optimizar el rendimiento estructural sin sacrificar la estética. La eliminación de columnas internas masivas mejora la funcionalidad de los espacios cubiertos, mientras que la estructura externa proporciona una identidad visual distintiva. Los informes sobre construcciones emblemáticas, como la Hearst Tower en Nueva York, confirman que este enfoque puede lograr un ahorro significativo de hasta el 21% en el uso de acero, validando su eficacia técnica y económica en la arquitectura contemporánea.
La adopción del diagrid en la arquitectura moderna refleja una evolución hacia sistemas estructurales más inteligentes y eficientes. Al integrar la función estructural con la piel del edificio, se logra una sinergia que beneficia tanto a los ingenieros como a los arquitectos. Este método continúa siendo una solución preferente para proyectos que buscan maximizar el espacio útil y minimizar el impacto material, consolidándose como un elemento clave en el desarrollo de rascaciellos y estructuras grandes en las principales ciudades del mundo.
Ejercicios resueltos
Ejercicio 1: Cálculo de ahorro de material estructural
Se propone un ejercicio teórico basado en los datos verificados sobre la Hearst Tower de Nueva York, donde se documenta un ahorro del 21% en acero gracias al sistema diagrid. Supongamos que un edificio convencional requiere una cantidad total de acero de 5000 toneladas. El objetivo es calcular la cantidad de acero ahorrado y la cantidad final utilizada con el sistema diagrid.
El cálculo del ahorro se realiza multiplicando la cantidad total por el porcentaje de ahorro expresado en decimal:
Ahorro = Cantidad × PorcentajeAplicando los valores:
Ahorro = 5000 × 0.21 = 1050 toneladasLa cantidad de acero restante es:
Acero = 5000 - 1050 = 3950 toneladasEste resultado ilustra cómo el diseño triangular reduce significativamente la masa de material necesario.
Ejercicio 2: Análisis comparativo de distribución de cargas
Se solicita analizar la diferencia en la distribución de cargas entre una estructura rectangular convencional y una estructura triangular (diagrid). En una estructura rectangular típica, las cargas se concentran en las esquinas mediante grandes columnas esquineras. En cambio, el sistema diagrid elimina la necesidad de estas grandes columnas, distribuyendo las fuerzas a lo largo de una red de vigas y soportes triangulares.
La ventaja técnica radica en que la forma triangular es inherentemente rígida. Mientras que un cuadrado puede deformarse en un rombo bajo ciertas solicitaciones sin cambiar la longitud de sus lados, un triángulo mantiene su forma geométrica. Esto permite una mejor distribución de las fuerzas, particularmente útil en construcciones que deben soportar importantes solicitaciones, como se observa en edificios como el "Gherkin" en Londres o la Hearst Tower en Nueva York.
Ejercicio 3: Identificación de características de diseño
Se propone identificar las características de diseño del sistema diagrid en imágenes de edificios conocidos. Los estudiantes deben observar cómo el exoesqueleto de vigas y soportes ensamblados en forma triangular crea mayores espacios cubiertos al reducir la necesidad de columnas internas. Esta característica permite ahorrar costos monetarios, energéticos y de tiempo, posibilitando diseños arquitectónicos más flexibles en comparación con las edificaciones convencionales del siglo XX o épocas anteriores.
