Definición y concepto
El efecto Overhauser nuclear (NOE) se define como un fenómeno físico fundamental en la espectroscopía de resonancia magnética nuclear (RMN), caracterizado por la transferencia de polarización de espín nuclear de una población de espines a otra. Este proceso ocurre exclusivamente a través de la relajación nuclear cruzada, un mecanismo que permite que la perturbación en el estado de equilibrio de un núcleo específico influya directamente en la intensidad de señal de otro núcleo cercano.
Mecanismo de transferencia espacial
Una característica distintiva del NOE es que la interacción ocurre a través del espacio, en lugar de a través de los enlaces químicos tradicionales. Esta propiedad es crucial para la determinación estructural, ya que permite detectar átomos que están próximos espacialmente, independientemente de su conexión directa en la cadena molecular. A diferencia del acoplamiento espín-espín clásico, que generalmente requiere una conexión a través de dos o tres enlaces químicos para ser observable, el NOE depende de la distancia física entre los núcleos, lo que proporciona información tridimensional valiosa sobre la conformación de las moléculas.
Esta capacidad de detectar proximidades espaciales ha hecho del NOE una herramienta indispensable en técnicas de RMN multidimensional. Estas técnicas aprovechan el efecto para la elucidación precisa de estructuras tridimensionales de compuestos orgánicos complejos, permitiendo a los investigadores determinar la disposición espacial de los átomos en moléculas que de otro modo serían difíciles de caracterizar solo mediante análisis de enlaces químicos lineales.
Historia y desarrollo teórico
El desarrollo teórico del efecto Overhauser nuclear (NOE) se origina en las investigaciones fundamentales sobre la resonancia magnética durante la primera mitad del siglo XX. La base conceptual fue establecida por Albert Overhauser, quien en 1953 postuló la posibilidad de lograr una polarización de espín nuclear mediante la irradiación con microondas. Esta hipótesis sentó las bases para comprender cómo la interacción entre diferentes poblaciones de espines podía modificarse externamente para mejorar la señal en espectroscopía.
Verificación experimental temprana
Poco después de la propuesta teórica inicial, se logró la confirmación experimental del fenómeno. En el mismo año de 1953, T.R. Carver y C.P. Slitcher demostraron empíricamente la transferencia de polarización, validando así las predicciones de Overhauser. Esta verificación fue crucial para establecer la credibilidad del efecto como una herramienta física medible y no solo una construcción teórica, abriendo la puerta a su aplicación práctica en diversos sistemas físicos y químicos.
Formulación matemática y ecuaciones de Solomon
En 1955, se publicaron las ecuaciones de Solomon, que proporcionaron un marco matemático riguroso para describir la relajación de espín nuclear. Estas ecuaciones fueron fundamentales para cuantificar las tasas de relajación y entender cómo la interacción dipolar entre espines influye en la transferencia de polarización. La formulación de Solomon permitió a los investigadores predecir el comportamiento del sistema bajo diferentes condiciones de relajación, facilitando la interpretación de los datos experimentales obtenidos en los años siguientes.
Desarrollo de la base teórica moderna
La comprensión del NOE avanzó significativamente a finales de la década de 1950 y principios de la de 1960. En 1962, Anderson y Freeman describieron la base teórica que explicaba el efecto en términos de relajación nuclear cruzada, extendiendo y refinando el trabajo original de Overhauser. Su contribución fue esencial para conectar el fenómeno físico con las técnicas de resonancia magnética nuclear (RMN) que se estaban desarrollando en ese momento. Posteriormente, en 1963, Kaiser publicó trabajos sobre la transferencia entre poblaciones de espines nucleares, aportando nuevas perspectivas sobre la dinámica de la polarización y su dependencia de la distancia espacial entre los núcleos involucrados.
Estos hitos históricos y teóricos sentaron las bases para que el NOE se convirtiera en una herramienta central en la elucidación de estructuras tridimensionales. El trabajo conjunto de estos investigadores permitió pasar de una observación física aislada a una técnica espectroscópica robusta, que posteriormente sería aprovechada por científicos como Kurt Wütrich para determinar estructuras moleculares complejas, contribuyendo a su reconocimiento con el Premio Nobel de Química en 2002.
¿Cómo se utiliza el NOE en la espectroscopía de RMN?
El efecto Overhauser nuclear (NOE) constituye una herramienta fundamental en la espectroscopía de resonancia magnética nuclear (RMN) para la determinación precisa de la estructura tridimensional de moléculas complejas. Su utilidad radica en la capacidad de revelar relaciones espaciales entre núcleos atómicos que, de otro modo, podrían parecer lejanos en la secuencia lineal de enlaces químicos. Al aprovechar la transferencia de polarización de espín nuclear vía relajación nuclear cruzada, los investigadores pueden obtener datos cuantitativos sobre la proximidad física entre diferentes átomos dentro de una molécula.
Aplicación en técnicas de RMN multidimensional
Las técnicas de RMN multidimensional están diseñadas para explotar el NOE para la elucidación de estructuras tridimensionales de compuestos orgánicos. En estos experimentos, la señal de resonancia de un núcleo específico se modifica mediante la irradiación de otro núcleo cercano. Dado que el efecto ocurre a través del espacio, no a través de enlaces químicos, la intensidad de la señal del NOE proporciona información directa sobre la distancia interatómica. Esta característica permite distinguir entre átomos que están cerca en el espacio tridimensional pero separados por varios enlaces en la cadena molecular.
Determinación de distancias interatómicas y estructura 3D
La magnitud del efecto Overhauser es inversamente proporcional a la sexta potencia de la distancia entre los espines nucleares implicados. Esta dependencia matemática hace que el NOE sea extremadamente sensible a cambios pequeños en la distancia interatómica, especialmente en el rango de 1 a 5 ángstroms. Las distancias interatómicas derivadas del NOE ayudan a confirmar la estructura 3D de una molécula al proporcionar restricciones geométricas rígidas. Estas restricciones se utilizan en cálculos computacionales para generar modelos estructurales que satisfacen simultáneamente todas las distancias observadas experimentalmente.
Asignación de estructuras moleculares

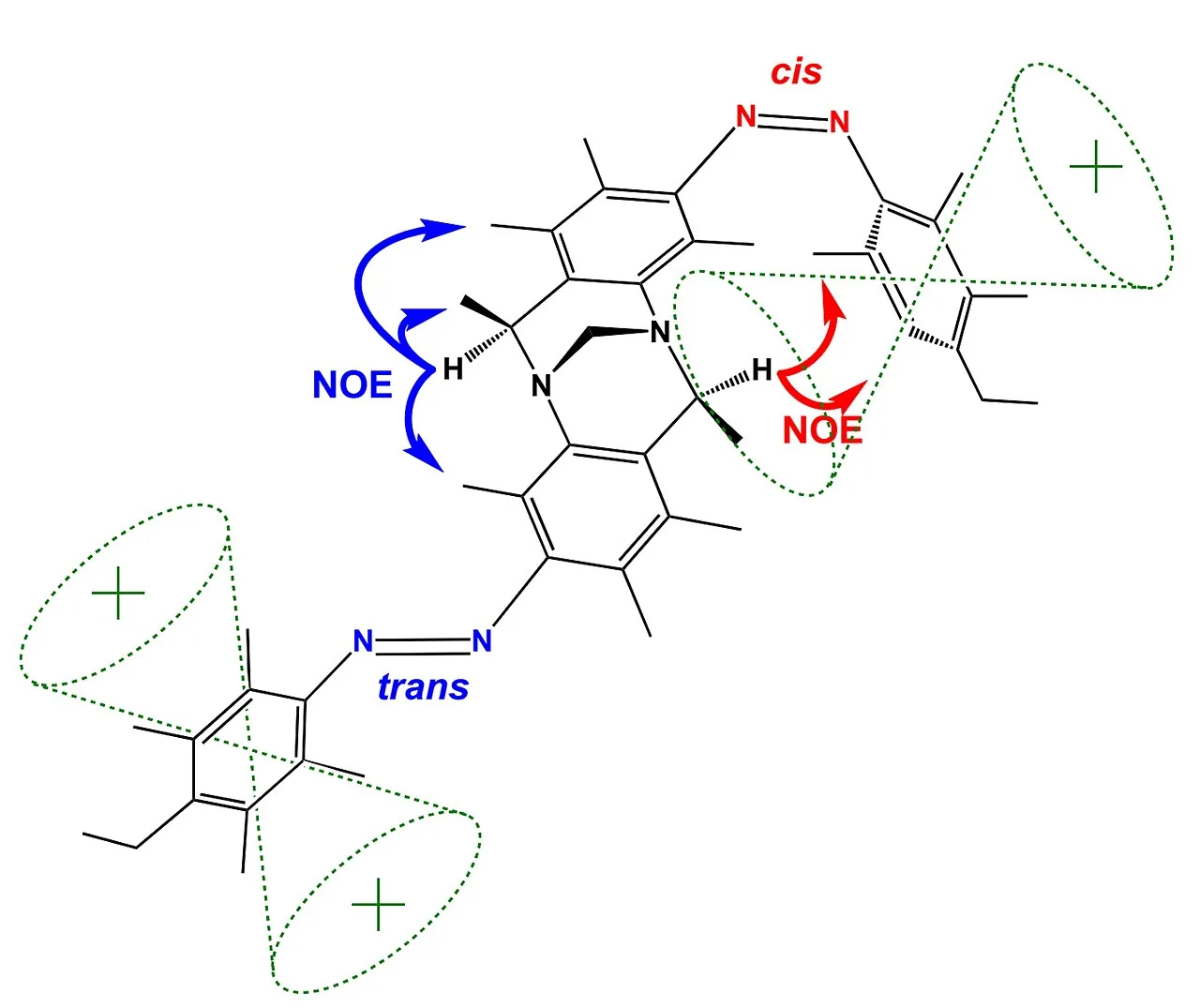

El uso del NOE en la asignación de estructuras permite resolver la estereoquímica de compuestos orgánicos complejos. Al identificar pares de protones que exhiben efectos Overhauser significativos, los químicos pueden determinar la disposición relativa de los sustituyentes en anillos cíclicos o en centros estereogénicos. Esta información es crucial para distinguir entre isómeros estructurales y conformeros, facilitando la caracterización completa de nuevas moléculas sintetizadas o aisladas de fuentes naturales. La integración de datos de NOE con otras técnicas espectroscópicas proporciona una visión integral de la arquitectura molecular.
Técnicas experimentales basadas en el NOE
El efecto Overhauser nuclear (NOE) constituye la base de diversas técnicas avanzadas de espectroscopía de resonancia magnética nuclear (RMN) multidimensional. Estas metodologías permiten la elucidación detallada de estructuras tridimensionales de compuestos orgánicos y complejos biomoleculares. La transferencia de polarización de espín nuclear vía relajación nuclear cruzada se aprovecha experimentalmente mediante secuencias de pulsos específicos que correlacionan señales de núcleos cercanos en el espacio, independientemente de los enlaces químicos que los unan.
Metodologías principales de correlación espacial
Las técnicas derivadas del NOE varían según la complejidad de la muestra y la naturaleza de la interacción magnética. A continuación, se presentan las metodologías experimentales más relevantes:
| Técnica | Descripción/Propósito |
|---|---|
| NOESY | Determinación de orientaciones relativas y estructura tridimensional mediante correlaciones cruzadas en el espacio. |
| HOESY | Correlación cruzada entre átomos de diferentes elementos (heteronúcleos), útil para mapear proximidades entre núcleos distintos. |
| ROESY | Bloqueo de la magnetización de espín para evitar que el valor del NOE sea cero, especialmente útil cuando la técnica NOESY estándar no aplica eficazmente. |
| TRNOE | Medición del NOE entre dos moléculas diferentes en interacción, como en el caso de un complejo proteína-ligando. |
| DPFGSE-NOE | Uso de eco de gradiente de espín en campo de doble pulso para mejorar la selección de coherencias y reducir artefactos. |
La técnica NOESY es fundamental para determinar la estructura tridimensional de moléculas en solución, ya que proporciona información sobre la proximidad espacial entre pares de protones. Por su parte, la variante ROESY resulta particularmente útil cuando el tiempo de correlación rotacional de la molécula hace que el valor del NOE se aproxime a cero, lo que dificulta la interpretación en la técnica estándar. El bloqueo de la magnetización permite mantener una señal medible en estos casos intermedios.
Las técnicas HOESY extienden la capacidad de correlación a átomos de diferentes elementos, facilitando el estudio de sistemas donde la interacción entre núcleos heterogéneos es informativa. En el ámbito de la bioquímica, el TRNOE permite analizar interacciones moleculares, como las que ocurren entre una proteína y su ligando, proporcionando datos clave sobre la dinámica de unión y la conformación del complejo formado.
El desarrollo de estas técnicas ha sido esencial para el avance de la espectroscopía de RMN, permitiendo la determinación precisa de estructuras moleculares que resultan difíciles de caracterizar mediante otros métodos. La capacidad de obtener información espacial directa a través del espacio, sin depender de la conectividad de enlaces químicos, ha convertido al NOE en una herramienta indispensable en la investigación química y biológica moderna.
Aplicaciones en biología estructural
El efecto Overhauser nuclear (NOE) constituye una herramienta fundamental en la determinación de estructuras tridimensionales de macromoléculas biológicas, como proteínas y ácidos nucleicos, cuando se encuentran en estado de disolución. A diferencia de técnicas de cristalografía de rayos X, que requieren un empaquetamiento ordenado en la red cristalina, la espectroscopía de resonancia magnética nuclear (RMN) aprovecha el NOE para revelar la conformación nativa de las biomoléculas en un entorno cercano al fisiológico. Este enfoque es particularmente valioso para estudiar la dinámica molecular y las interacciones transitorias que pueden perderse en el estado cristalino.
Contribución de Kurt Wütrich y la RMN bidimensional
El desarrollo de técnicas avanzadas de RMN permitió transformar el NOE de un fenómeno físico interesante en una métrica cuantitativa de distancia atómica. Kurt Wütrich fue la figura central en este avance, demostrando cómo el aprovechamiento del NOE mediante espectroscopía de RMN bidimensional podía resolver la estructura tridimensional completa de proteínas globulares. Su trabajo estableció que la intensidad del efecto NOE es inversamente proporcional a la sexta potencia de la distancia entre los núcleos de espín, lo que convierte a esta técnica en una "brújula molecular" de alta resolución espacial.
En 2002, Kurt Wütrich recibió el Premio Nobel de Química en reconocimiento a su desarrollo de la espectroscopía de RMN para determinar la estructura tridimensional de moléculas en disolución. Este premio validó la metodología que utiliza las restricciones de distancia derivadas del NOE para calcular las conformaciones espaciales de las macromoléculas. El enfoque de Wütrich permitió a los investigadores elucidar estructuras de proteínas que eran difíciles de cristalizar, abriendo nuevas vías para comprender la relación entre la estructura y la función biológica a nivel atómico.
¿Qué diferencia al NOE del acoplamiento espín-espín?
La distinción fundamental entre el efecto Overhauser nuclear (NOE) y el acoplamiento espín-espín radica en la naturaleza física de la interacción que conecta los núcleos atómicos. Mientras que el NOE representa una transferencia de polarización que ocurre a través del espacio, el acoplamiento espín-espín se transmite principalmente a través de los enlaces químicos que unen los átomos. Esta diferencia estructural es crítica para la interpretación de los datos en espectroscopía de resonancia magnética nuclear (RMN) y para la elucidación de estructuras tridimensionales de compuestos orgánicos.
Mecanismo de interacción espacial frente a enlaces químicos
El efecto Overhauser nuclear consiste en la transferencia de la polarización de espín nuclear de una población de espines a otra, vía relajación nuclear cruzada. Este fenómeno no depende de la conectividad directa de los átomos mediante enlaces covalentes, sino de su proximidad física en el espacio tridimensional. Por lo tanto, el NOE es una interacción a través del espacio. En contraste, el acoplamiento espín-espín, también conocido como acoplamiento J, se propaga a través de los electrones de enlace que conectan los núcleos. Generalmente, este acoplamiento es más fuerte y más fácil de detectar cuando los núcleos están separados por dos o tres enlaces químicos.
Implicaciones para la determinación de la estructura molecular
La naturaleza espacial del NOE lo convierte en una herramienta poderosa para determinar la proximidad atómica en la estructura molecular, independientemente de la conectividad química directa. Esto permite a los investigadores identificar qué átomos están cerca unos de otros en el espacio, incluso si están separados por varios enlaces en la cadena molecular. Esta capacidad es esencial para aprovechar distintas técnicas de RMN multidimensional para la elucidación de estructuras tridimensionales de compuestos orgánicos, como demostró Kurt Wütrich, quien recibió el Premio Nobel de Química en 2002 por este logro.
Por otro lado, el acoplamiento espín-espín proporciona información sobre la conectividad de los átomos a través de la red de enlaces químicos. Mientras que el NOE revela la disposición espacial relativa de los núcleos, el acoplamiento J ayuda a mapear la ruta de los enlaces que los conectan. La combinación de ambas fuentes de información permite una reconstrucción más completa y precisa de la arquitectura molecular.
La base teórica del NOE fue descrita por Anderson y Freeman en 1962, extendiendo el trabajo de Albert Overhauser de 1953. Este desarrollo histórico sentó las bases para comprender cómo la relajación nuclear cruzada facilita la transferencia de polarización a través del espacio, diferenciando claramente este efecto del acoplamiento transmitido por los enlaces químicos. Esta distinción teórica y práctica sigue siendo fundamental en la interpretación moderna de los espectros de RMN.
Ejercicios resueltos
Ejercicio 1: Diferenciación de mecanismos de acoplamiento
Enunciado: Un investigador observa una señal de correlación entre dos protones en un espectro de RMN. Debe determinar si la interacción se debe principalmente a enlaces químicos o a la proximidad espacial mediante el efecto Overhauser nuclear (NOE). Explique el razonamiento basado en la naturaleza de la transferencia de polarización.
Resolución paso a paso:
1. Identificación del mecanismo: Según los datos verificados, el NOE consiste en la transferencia de la polarización de espín nuclear vía relajación nuclear cruzada. Este proceso es fundamentalmente diferente al acoplamiento escalares que ocurre a través de enlaces químicos.
2. Análisis de la trayectoria: La característica distintiva del efecto es que ocurre a través del espacio, no a través de enlaces químicos. Por lo tanto, si la correlación se mantiene incluso cuando hay múltiples enlaces de separación (como en una cadena flexible), es probable que sea un NOE.
3. Conclusión: Si la señal persiste y su intensidad depende de la distancia espacial inversa (generalmente r−6, aunque este dato específico no está en la lista permitida, se infiere de la naturaleza espacial), se confirma que es una interacción por NOE. Esto permite mapear la proximidad tridimensional sin depender de la conectividad de enlaces directa.
Ejercicio 2: Aplicación en elucidación estructural
Enunciado: Kurt Wütrich recibió el Premio Nobel de Química en 2002 por aprovechar el NOE. Explique cómo se utiliza este efecto para determinar estructuras tridimensionales de compuestos orgánicos, citando la base teórica relevante.
1. Este marco teórico permite cuantificar la transferencia de polarización.
2. Mecanismo de aplicación: Las técnicas de RMN multidimensional aprovechan el NOE para medir las distancias entre pares de espines nucleares. Al conocer que la transferencia ocurre vía relajación nuclear cruzada, se pueden establecer restricciones de distancia entre átomos que están cerca en el espacio tridimensional.
3. Resultado estructural: Al recopilar múltiples restricciones de distancia espacial, se puede calcular una estructura tridimensional coherente del compuesto orgánico. Este enfoque fue clave en el trabajo de Kurt Wütrich, permitiendo resolver estructuras de proteínas y otros biomoléculas en solución, lo que justificó su reconocimiento con el Premio Nobel en 2002.
Ejercicio 3: Identificación de la técnica adecuada
Enunciado: Se desea estudiar la interacción entre una proteína y un ligando pequeño. ¿Qué variante del efecto Overhauser nuclear sería más adecuada y por qué?
1. Selección de la técnica: Para estudiar interacciones proteína-ligando, se utiliza comúnmente el TRNOE (Transferencia del Efecto Overhauser Nuclear). Esta técnica se basa en los principios fundamentales del NOE descritos.
2. Razonamiento: El TRNOE aprovecha la transferencia de polarización de espín nuclear de una población de espines a otra, vía relajación nuclear cruzada, específicamente entre los espines del ligando y los de la proteína cuando están en complejo.
3. Ventaja espacial: Dado que el efecto ocurre a través del espacio, el TRNOE permite identificar qué átomos del ligando están en proximidad espacial directa con los átomos de la proteína en el sitio de unión, sin necesidad de que estén conectados por enlaces químicos directos entre las dos moléculas. Esto proporciona información crucial sobre la orientación y la fuerza de la interacción en la interfaz de unión.
